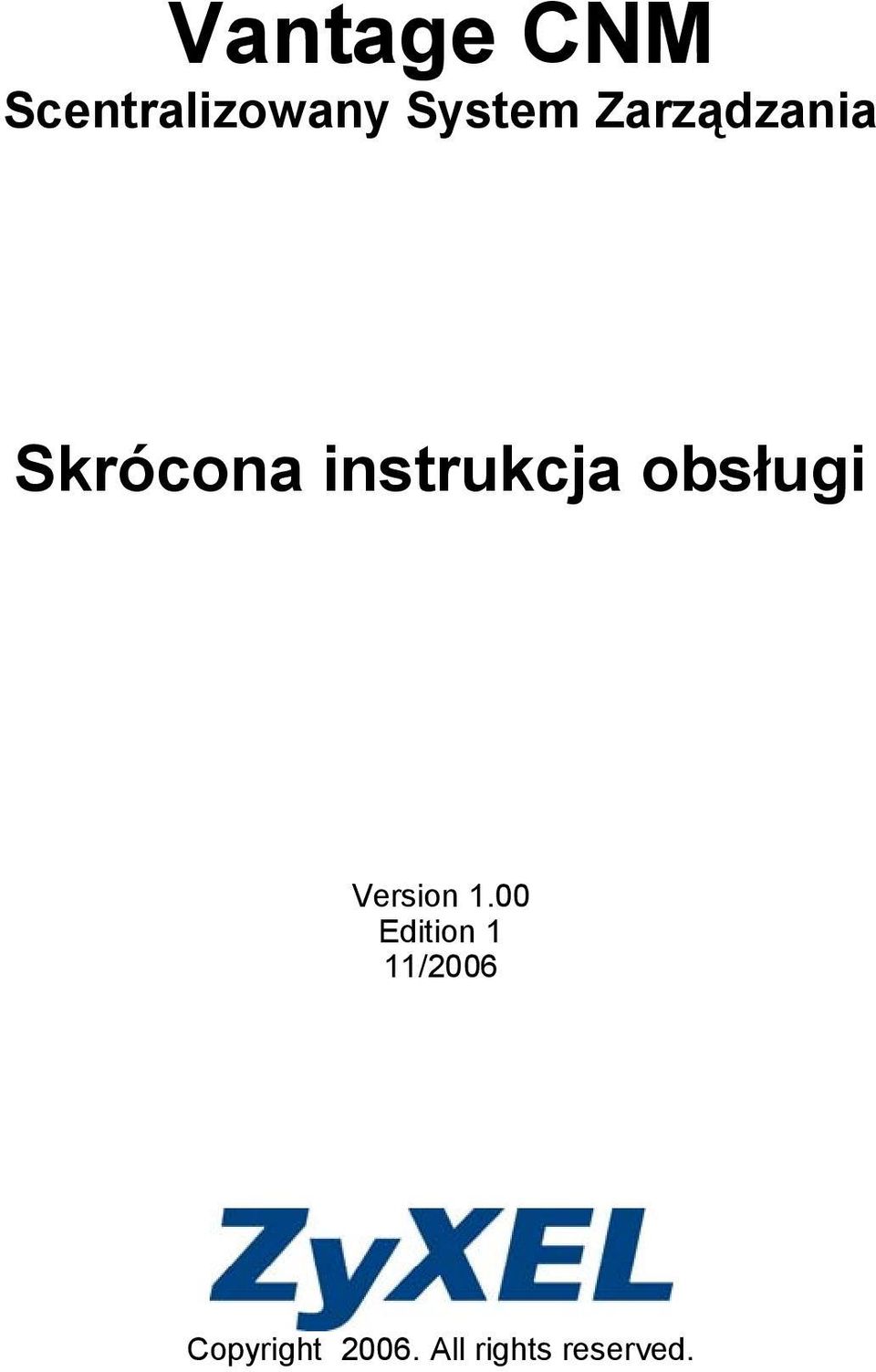

1 Vantage CNM Scentralizowany System Zarządzania Skrócona instrukcja obsługi Version 1.00 Edition 1 11/2006 Copyright All rights reserved.

2 Informacje ogólne Vantage CNM to obsługiwane przez przeglądarkę rozwiązanie administracyjne do łatwego konfigurowania, zarządzania i monitorowania urządzeń ZyXEL z dowolnego miejsca. Niniejsza Skrócona instrukcja obsługi pokazuje, jak zainstalować Vantage CNM. Więcej informacji można znaleźć w Podręczniku użytkownika, gdzie znajduje się m.in. opis konfiguracji aplikacji Vantage Report for CNM 2.3 do współpracy z Vantage CNM. Poniższy schemat pokazuje sposób zastosowania Vantage CNM: A To jest klient Vantage CNM, który zarządza urządzeniami ZyXEL przez serwer Vantage CNM. B Serwer Vantage CNM to komputer, na którym zainstalowano oprogramowanie Vantage CNM. C Urządzenia ZyXEL zarządzane przez Vantage CNM. Niniejsza Skrócona instrukcja obsługi składa się z następujących rozdziałów: 1 Wymagania Vantage CNM 2 Instalacja Vantage CNM 3 Początkowa konfiguracja 4 Rejestracja w myzyxel.com 5 Uruchamianie i zatrzymywanie usług 6 Dostęp do Vantage CNM 7 Dodawanie zarządzanych urządzeń Vantage CNM - 2 -

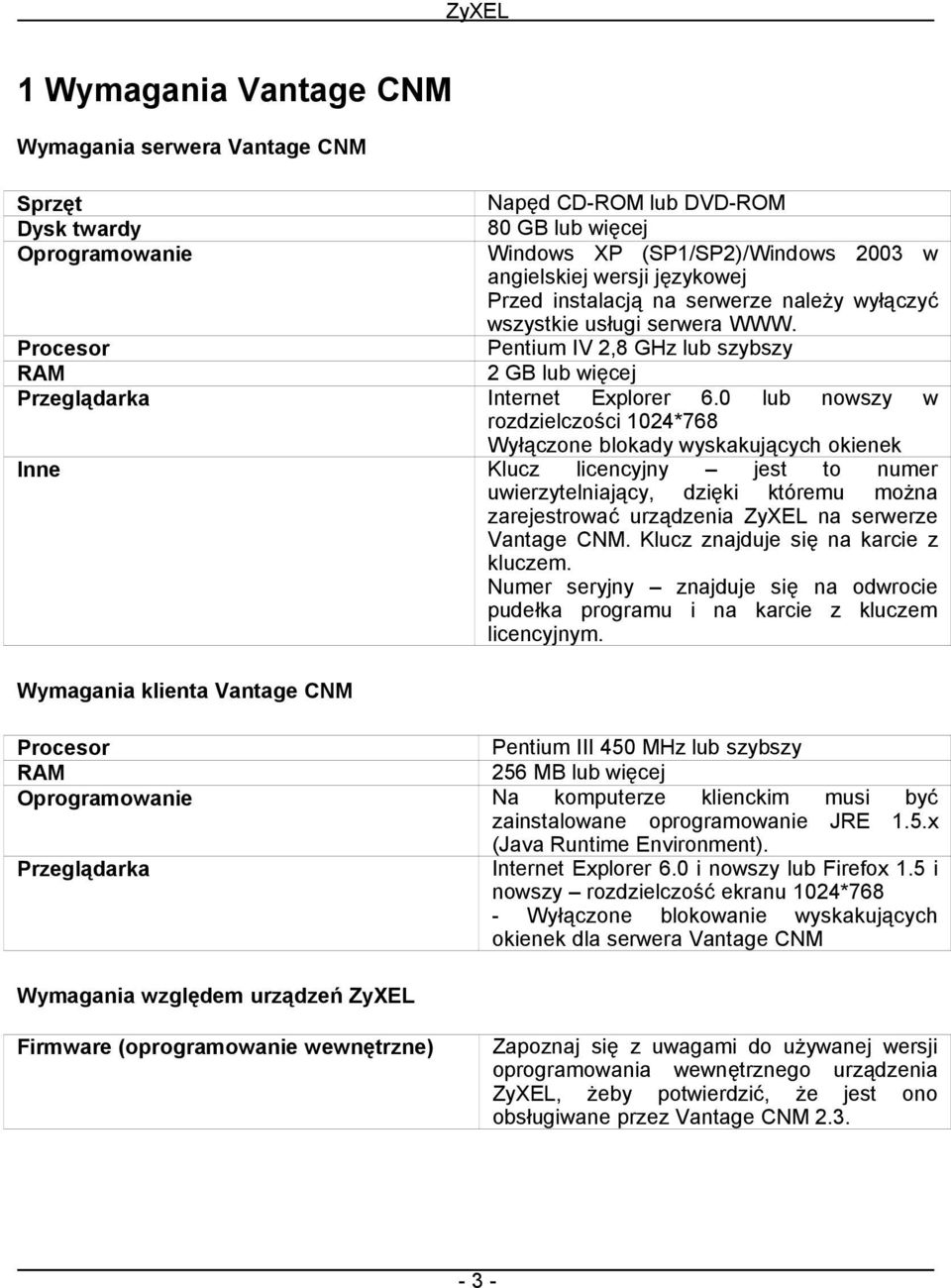

3 1 Wymagania Vantage CNM Wymagania serwera Vantage CNM Sprzęt Dysk twardy Oprogramowanie Procesor RAM Przeglądarka Inne Napęd CD-ROM lub DVD-ROM 80 GB lub więcej Windows XP (SP1/SP2)/Windows 2003 w angielskiej wersji językowej Przed instalacją na serwerze należy wyłączyć wszystkie usługi serwera WWW. Pentium IV 2,8 GHz lub szybszy 2 GB lub więcej Internet Explorer 6.0 lub nowszy w rozdzielczości 1024*768 Wyłączone blokady wyskakujących okienek Klucz licencyjny jest to numer uwierzytelniający, dzięki któremu można zarejestrować urządzenia ZyXEL na serwerze Vantage CNM. Klucz znajduje się na karcie z kluczem. Numer seryjny znajduje się na odwrocie pudełka programu i na karcie z kluczem licencyjnym. Wymagania klienta Vantage CNM Procesor RAM Oprogramowanie Przeglądarka Pentium III 450 MHz lub szybszy 256 MB lub więcej Na komputerze klienckim musi być zainstalowane oprogramowanie JRE 1.5.x (Java Runtime Environment). Internet Explorer 6.0 i nowszy lub Firefox 1.5 i nowszy rozdzielczość ekranu 1024*768 - Wyłączone blokowanie wyskakujących okienek dla serwera Vantage CNM Wymagania względem urządzeń ZyXEL Firmware (oprogramowanie wewnętrzne) Zapoznaj się z uwagami do używanej wersji oprogramowania wewnętrznego urządzenia ZyXEL, żeby potwierdzić, że jest ono obsługiwane przez Vantage CNM

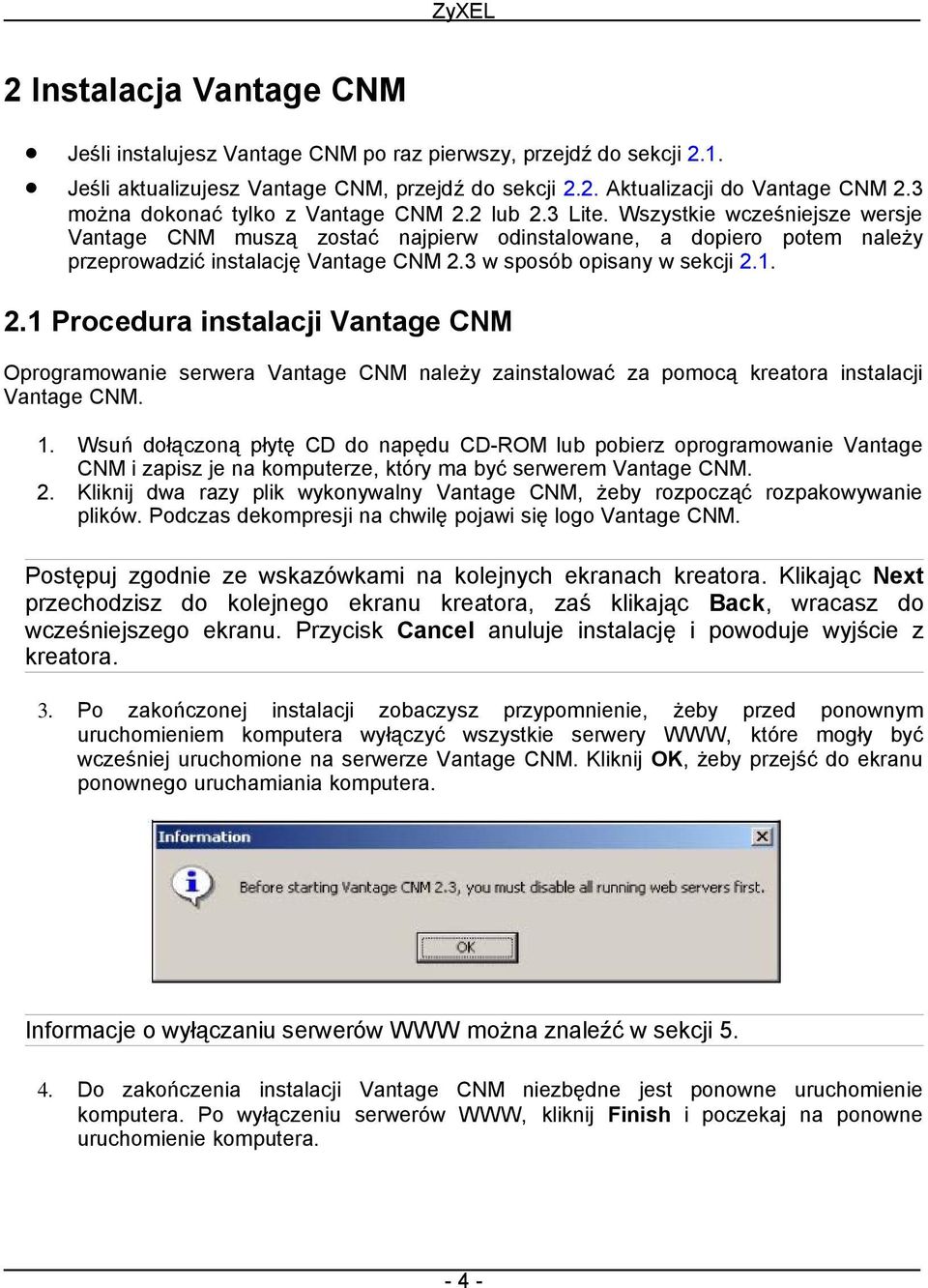

4 2 Instalacja Vantage CNM Jeśli instalujesz Vantage CNM po raz pierwszy, przejdź do sekcji 2.1. Jeśli aktualizujesz Vantage CNM, przejdź do sekcji 2.2. Aktualizacji do Vantage CNM 2.3 można dokonać tylko z Vantage CNM 2.2 lub 2.3 Lite. Wszystkie wcześniejsze wersje Vantage CNM muszą zostać najpierw odinstalowane, a dopiero potem należy przeprowadzić instalację Vantage CNM 2.3 w sposób opisany w sekcji Procedura instalacji Vantage CNM Oprogramowanie serwera Vantage CNM należy zainstalować za pomocą kreatora instalacji Vantage CNM. 1. Wsuń dołączoną płytę CD do napędu CD-ROM lub pobierz oprogramowanie Vantage CNM i zapisz je na komputerze, który ma być serwerem Vantage CNM. 2. Kliknij dwa razy plik wykonywalny Vantage CNM, żeby rozpocząć rozpakowywanie plików. Podczas dekompresji na chwilę pojawi się logo Vantage CNM. Postępuj zgodnie ze wskazówkami na kolejnych ekranach kreatora. Klikając Next przechodzisz do kolejnego ekranu kreatora, zaś klikając Back, wracasz do wcześniejszego ekranu. Przycisk Cancel anuluje instalację i powoduje wyjście z kreatora. 3. Po zakończonej instalacji zobaczysz przypomnienie, żeby przed ponownym uruchomieniem komputera wyłączyć wszystkie serwery WWW, które mogły być wcześniej uruchomione na serwerze Vantage CNM. Kliknij OK, żeby przejść do ekranu ponownego uruchamiania komputera. Informacje o wyłączaniu serwerów WWW można znaleźć w sekcji Do zakończenia instalacji Vantage CNM niezbędne jest ponowne uruchomienie komputera. Po wyłączeniu serwerów WWW, kliknij Finish i poczekaj na ponowne uruchomienie komputera

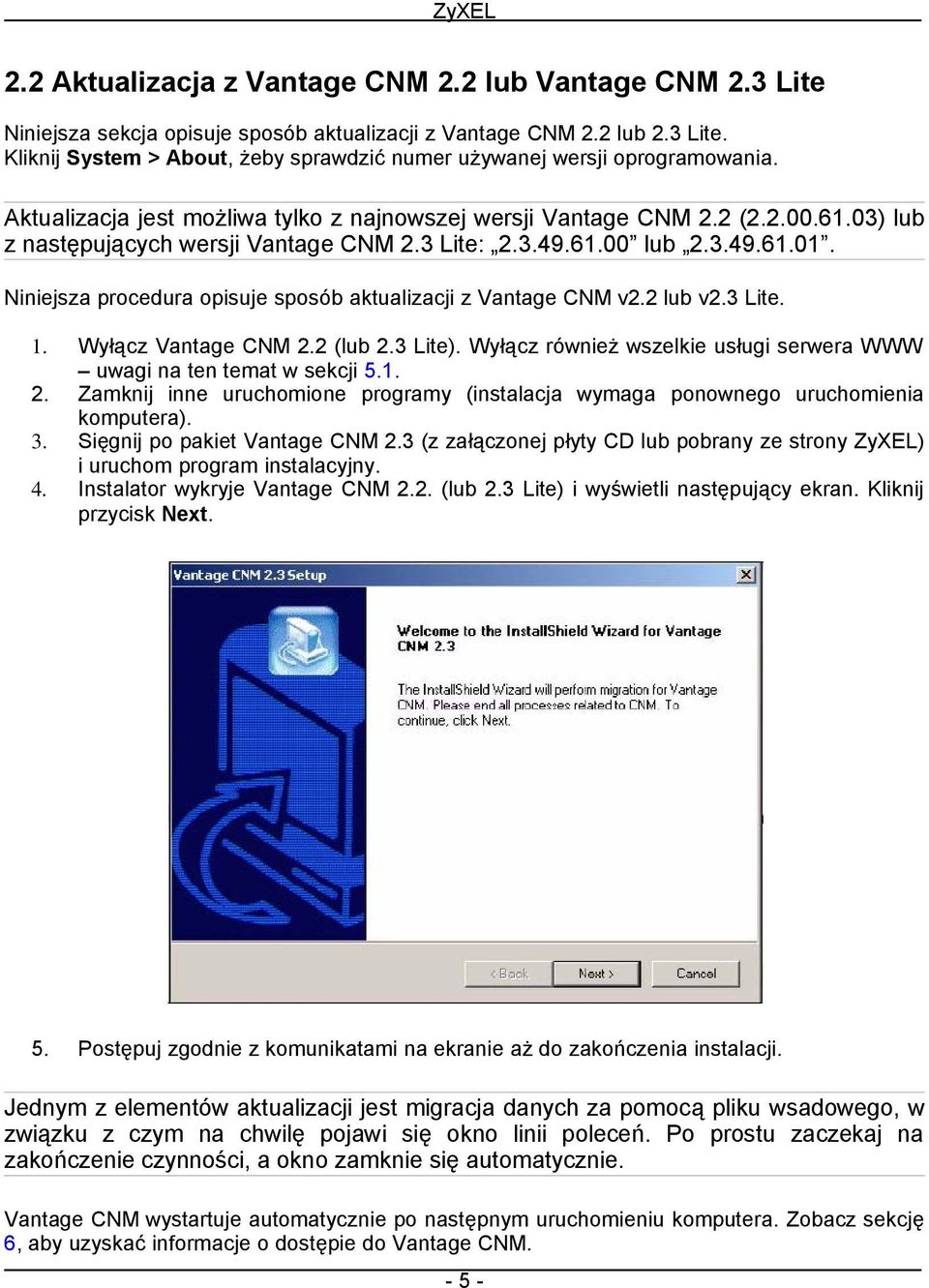

5 2.2 Aktualizacja z Vantage CNM 2.2 lub Vantage CNM 2.3 Lite Niniejsza sekcja opisuje sposób aktualizacji z Vantage CNM 2.2 lub 2.3 Lite. Kliknij System > About, żeby sprawdzić numer używanej wersji oprogramowania. Aktualizacja jest możliwa tylko z najnowszej wersji Vantage CNM 2.2 ( ) lub z następujących wersji Vantage CNM 2.3 Lite: lub Niniejsza procedura opisuje sposób aktualizacji z Vantage CNM v2.2 lub v2.3 Lite. 1. Wyłącz Vantage CNM 2.2 (lub 2.3 Lite). Wyłącz również wszelkie usługi serwera WWW uwagi na ten temat w sekcji Zamknij inne uruchomione programy (instalacja wymaga ponownego uruchomienia komputera). 3. Sięgnij po pakiet Vantage CNM 2.3 (z załączonej płyty CD lub pobrany ze strony ZyXEL) i uruchom program instalacyjny. 4. Instalator wykryje Vantage CNM 2.2. (lub 2.3 Lite) i wyświetli następujący ekran. Kliknij przycisk Next. 5. Postępuj zgodnie z komunikatami na ekranie aż do zakończenia instalacji. Jednym z elementów aktualizacji jest migracja danych za pomocą pliku wsadowego, w związku z czym na chwilę pojawi się okno linii poleceń. Po prostu zaczekaj na zakończenie czynności, a okno zamknie się automatycznie. Vantage CNM wystartuje automatycznie po następnym uruchomieniu komputera. Zobacz sekcję 6, aby uzyskać informacje o dostępie do Vantage CNM

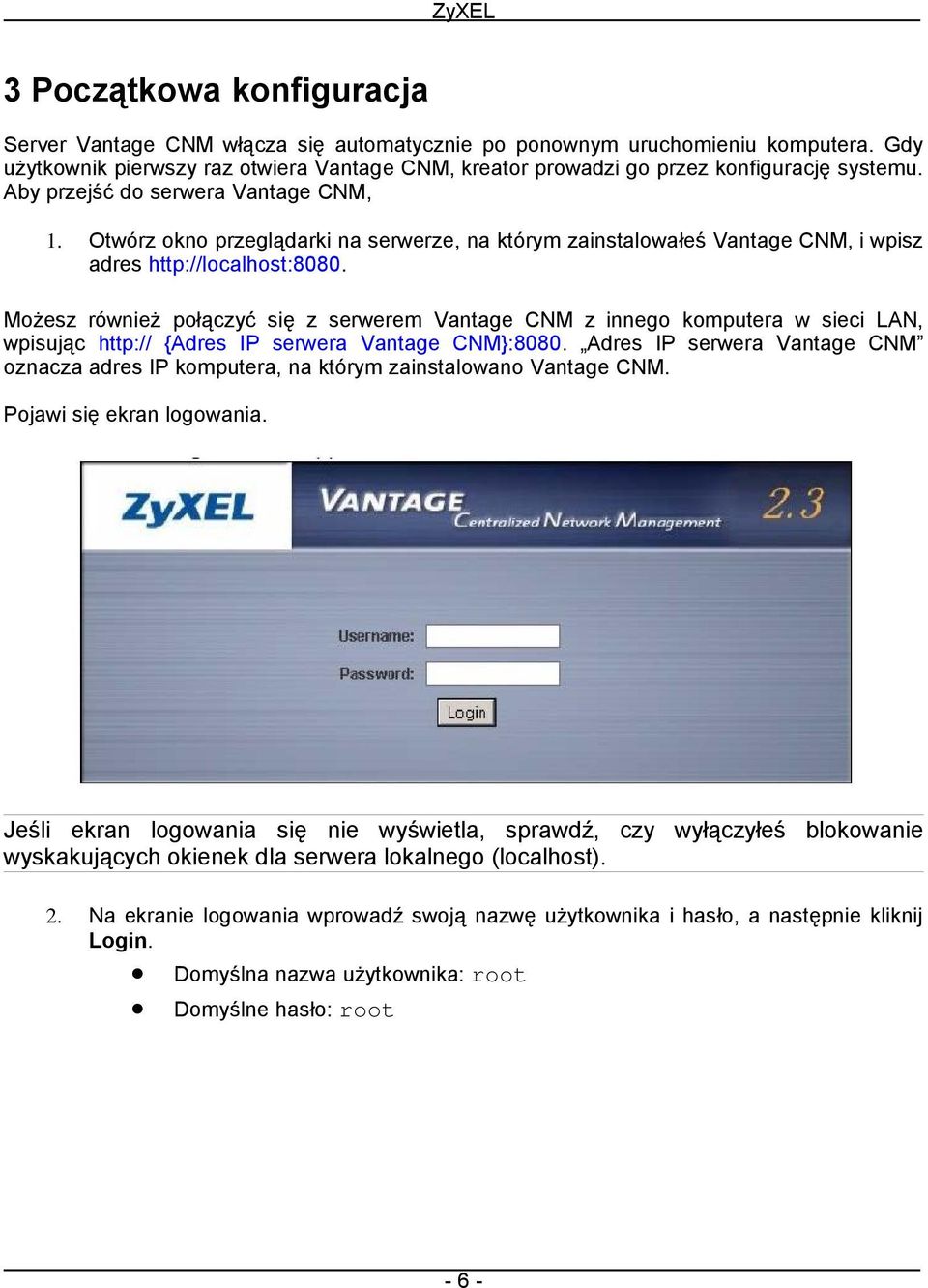

6 3 Początkowa konfiguracja Server Vantage CNM włącza się automatycznie po ponownym uruchomieniu komputera. Gdy użytkownik pierwszy raz otwiera Vantage CNM, kreator prowadzi go przez konfigurację systemu. Aby przejść do serwera Vantage CNM, 1. Otwórz okno przeglądarki na serwerze, na którym zainstalowałeś Vantage CNM, i wpisz adres Możesz również połączyć się z serwerem Vantage CNM z innego komputera w sieci LAN, wpisując {Adres IP serwera Vantage CNM}:8080. Adres IP serwera Vantage CNM oznacza adres IP komputera, na którym zainstalowano Vantage CNM. Pojawi się ekran logowania. Jeśli ekran logowania się nie wyświetla, sprawdź, czy wyłączyłeś blokowanie wyskakujących okienek dla serwera lokalnego (localhost). 2. Na ekranie logowania wprowadź swoją nazwę użytkownika i hasło, a następnie kliknij Login. Domyślna nazwa użytkownika: root Domyślne hasło: root - 6 -

7 Pojawią się ekrany zabezpieczeń, informujące, że łączysz się przez bezpieczne połączenie. Kliknij OK i Tak, aby przejść do strony rejestracji. 3. Wprowadź klucz aktywacyjny (Activation Key) i klucz zestawu usług (Service Set Key) wygenerowane w serwisie Zapisz kod uwierzytelniający (Authentication Code) i zapoznaj się z sekcją 4, jeśli jeszcze nie zarejestrowałeś i aktywowałeś Vantage CNM w tym serwisie. Następnie wypełnij pola i kliknij Next, aby przejść dalej. 4. Na następnym ekranie zostaniesz poproszony o skonfigurowanie publicznego adresu serwera Vantage CNM. Jest to adres IP, którego używają urządzenia ZyXEL do komunikacji z Vantage CNM. Jeśli serwer Vantage CNM znajduje się za routerem NAT, należy podać publiczny adres IP (WAN) routera NAT. Zapisz publiczny adres IP, który przypisałeś na tym ekranie będzie on potrzebny, żeby połączyć się z serwerem Vantage CNM z sieci WAN

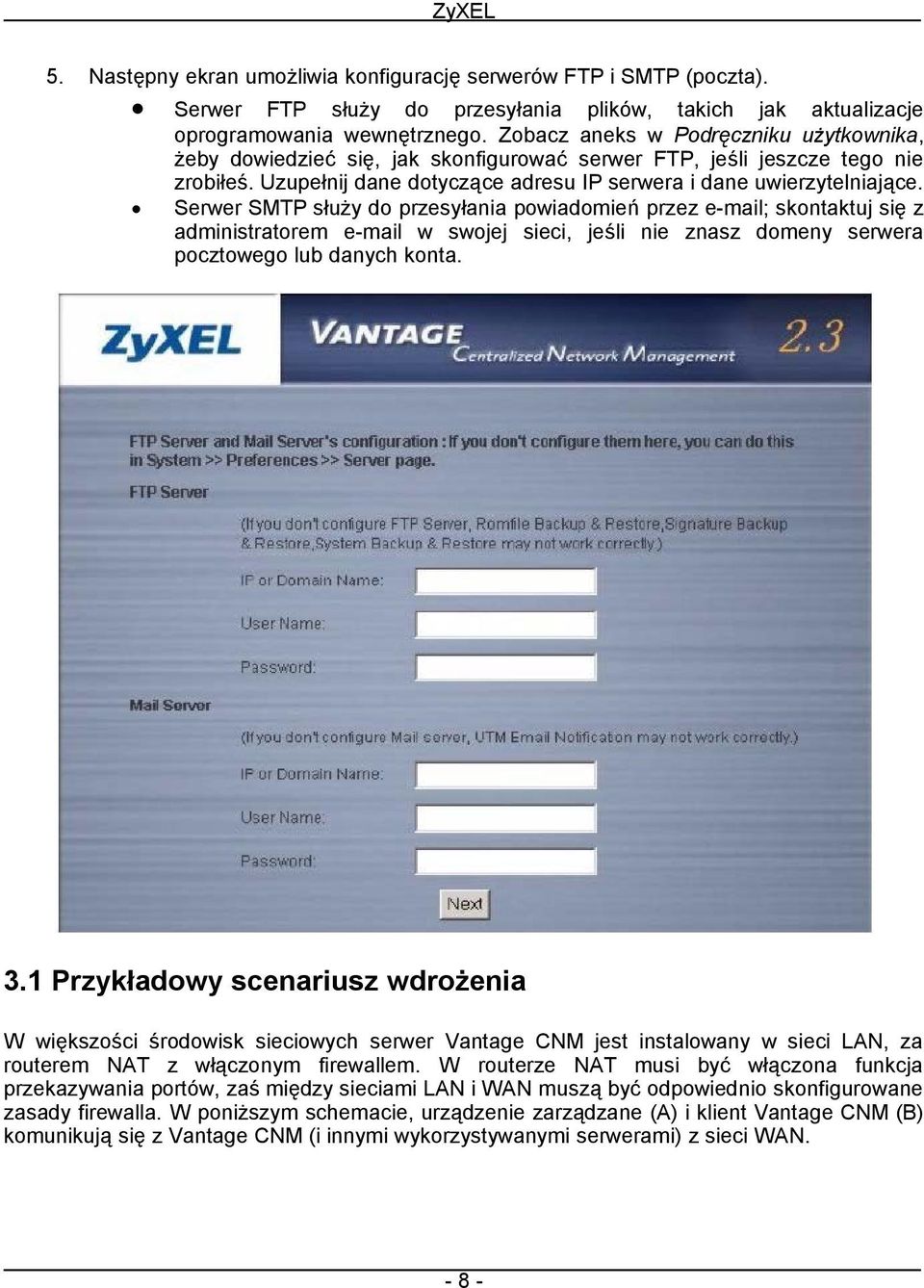

8 5. Następny ekran umożliwia konfigurację serwerów FTP i SMTP (poczta). Serwer FTP służy do przesyłania plików, takich jak aktualizacje oprogramowania wewnętrznego. Zobacz aneks w Podręczniku użytkownika, żeby dowiedzieć się, jak skonfigurować serwer FTP, jeśli jeszcze tego nie zrobiłeś. Uzupełnij dane dotyczące adresu IP serwera i dane uwierzytelniające. Serwer SMTP służy do przesyłania powiadomień przez ; skontaktuj się z administratorem w swojej sieci, jeśli nie znasz domeny serwera pocztowego lub danych konta. 3.1 Przykładowy scenariusz wdrożenia W większości środowisk sieciowych serwer Vantage CNM jest instalowany w sieci LAN, za routerem NAT z włączonym firewallem. W routerze NAT musi być włączona funkcja przekazywania portów, zaś między sieciami LAN i WAN muszą być odpowiednio skonfigurowane zasady firewalla. W poniższym schemacie, urządzenie zarządzane (A) i klient Vantage CNM (B) komunikują się z Vantage CNM (i innymi wykorzystywanymi serwerami) z sieci WAN

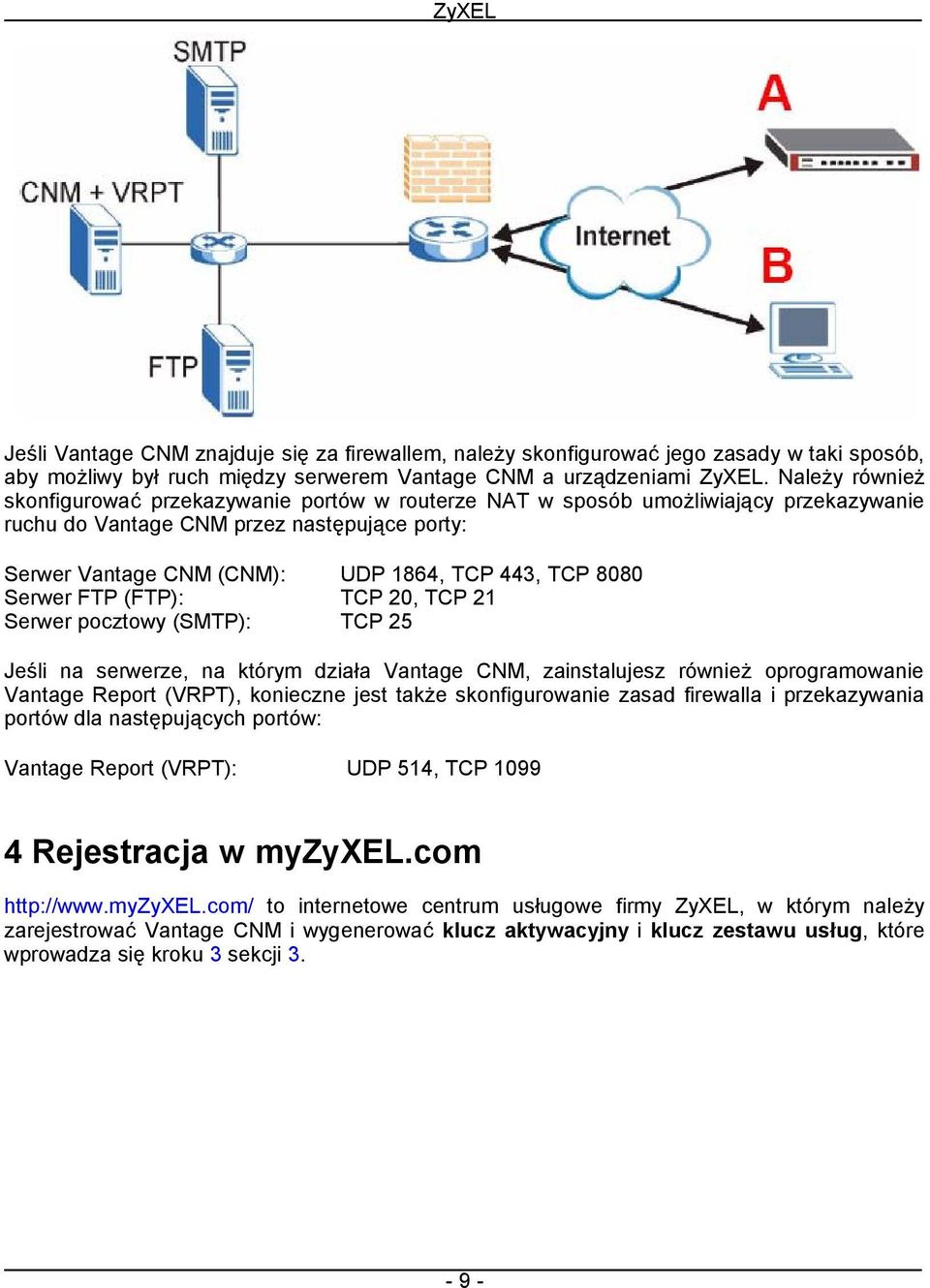

9 Jeśli Vantage CNM znajduje się za firewallem, należy skonfigurować jego zasady w taki sposób, aby możliwy był ruch między serwerem Vantage CNM a urządzeniami ZyXEL. Należy również skonfigurować przekazywanie portów w routerze NAT w sposób umożliwiający przekazywanie ruchu do Vantage CNM przez następujące porty: Serwer Vantage CNM (CNM): UDP 1864, TCP 443, TCP 8080 Serwer FTP (FTP): TCP 20, TCP 21 Serwer pocztowy (SMTP): TCP 25 Jeśli na serwerze, na którym działa Vantage CNM, zainstalujesz również oprogramowanie Vantage Report (VRPT), konieczne jest także skonfigurowanie zasad firewalla i przekazywania portów dla następujących portów: Vantage Report (VRPT): UDP 514, TCP Rejestracja w myzyxel.com to internetowe centrum usługowe firmy ZyXEL, w którym należy zarejestrować Vantage CNM i wygenerować klucz aktywacyjny i klucz zestawu usług, które wprowadza się kroku 3 sekcji

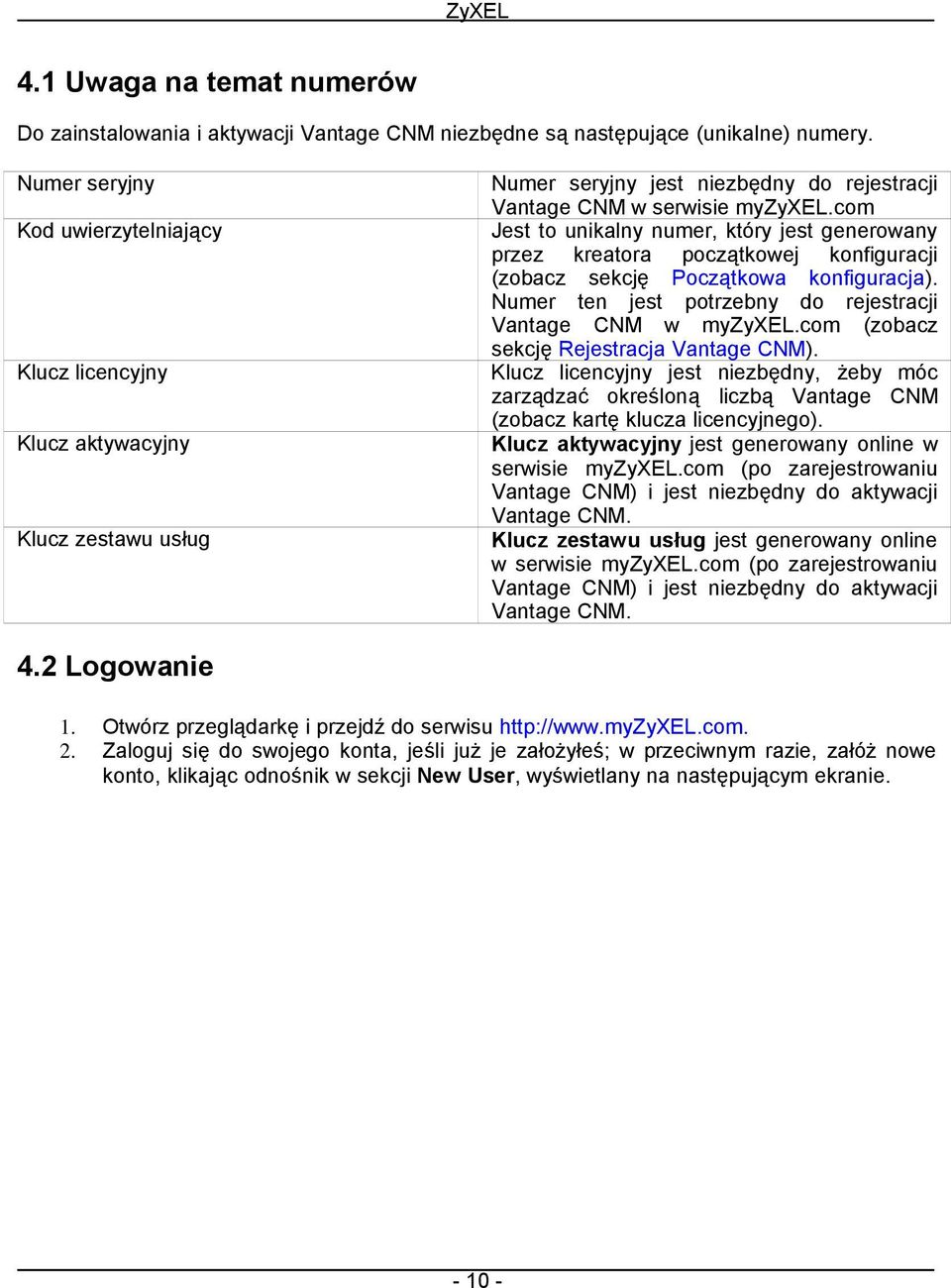

10 4.1 Uwaga na temat numerów Do zainstalowania i aktywacji Vantage CNM niezbędne są następujące (unikalne) numery. Numer seryjny Kod uwierzytelniający Klucz licencyjny Klucz aktywacyjny Klucz zestawu usług Numer seryjny jest niezbędny do rejestracji Vantage CNM w serwisie myzyxel.com Jest to unikalny numer, który jest generowany przez kreatora początkowej konfiguracji (zobacz sekcję Początkowa konfiguracja). Numer ten jest potrzebny do rejestracji Vantage CNM w myzyxel.com (zobacz sekcję Rejestracja Vantage CNM). Klucz licencyjny jest niezbędny, żeby móc zarządzać określoną liczbą Vantage CNM (zobacz kartę klucza licencyjnego). Klucz aktywacyjny jest generowany online w serwisie myzyxel.com (po zarejestrowaniu Vantage CNM) i jest niezbędny do aktywacji Vantage CNM. Klucz zestawu usług jest generowany online w serwisie myzyxel.com (po zarejestrowaniu Vantage CNM) i jest niezbędny do aktywacji Vantage CNM. 4.2 Logowanie 1. Otwórz przeglądarkę i przejdź do serwisu 2. Zaloguj się do swojego konta, jeśli już je założyłeś; w przeciwnym razie, załóż nowe konto, klikając odnośnik w sekcji New User, wyświetlany na następującym ekranie

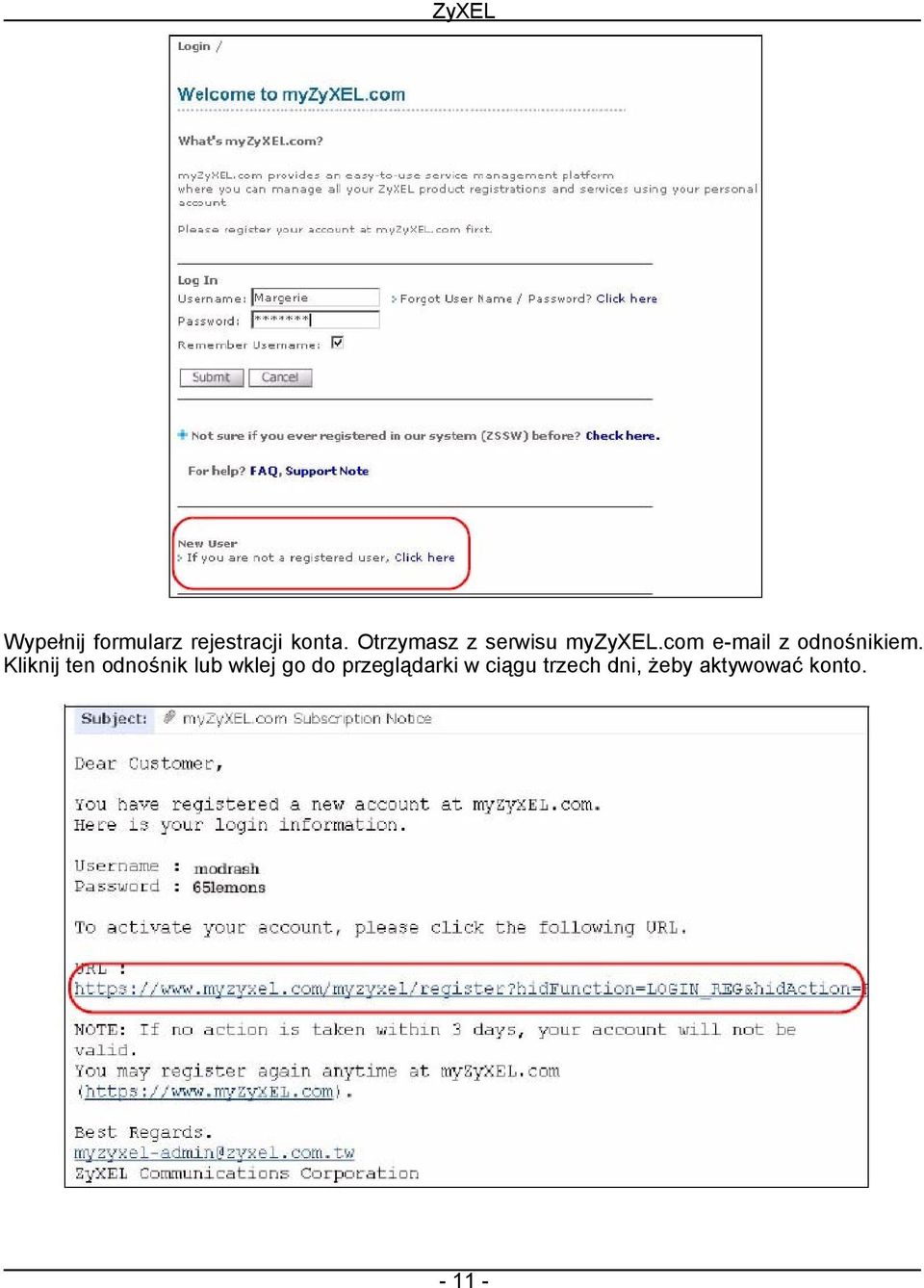

11 Wypełnij formularz rejestracji konta. Otrzymasz z serwisu myzyxel.com z odnośnikiem. Kliknij ten odnośnik lub wklej go do przeglądarki w ciągu trzech dni, żeby aktywować konto

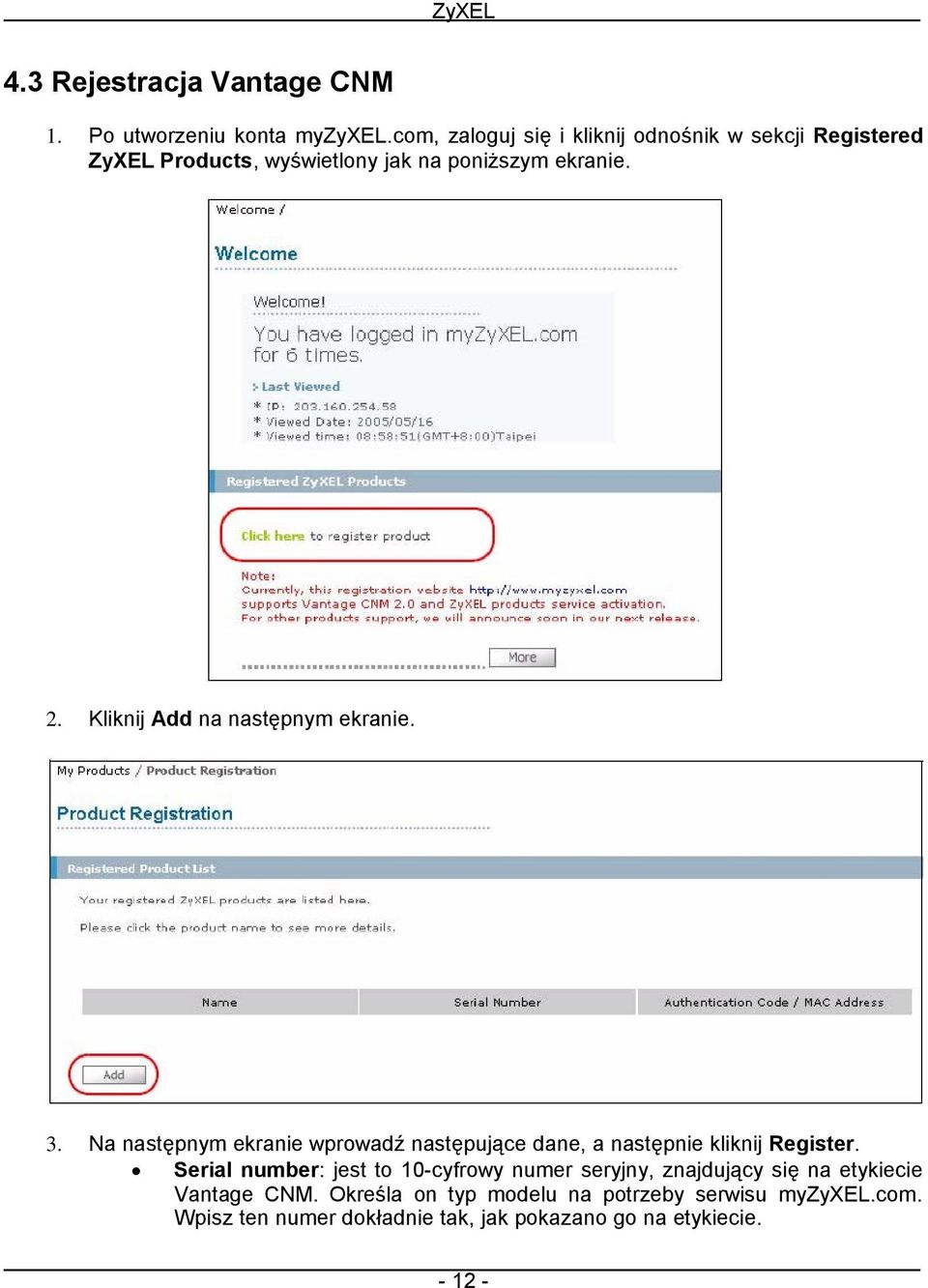

12 4.3 Rejestracja Vantage CNM 1. Po utworzeniu konta myzyxel.com, zaloguj się i kliknij odnośnik w sekcji Registered ZyXEL Products, wyświetlony jak na poniższym ekranie. 2. Kliknij Add na następnym ekranie. 3. Na następnym ekranie wprowadź następujące dane, a następnie kliknij Register. Serial number: jest to 10-cyfrowy numer seryjny, znajdujący się na etykiecie Vantage CNM. Określa on typ modelu na potrzeby serwisu myzyxel.com. Wpisz ten numer dokładnie tak, jak pokazano go na etykiecie

13 Authentication Code: kod uwierzytelniający to numer, który jest generowany po zainstalowaniu Vantage CNM w sposób pokazany w sekcji 3, krok 3. Wpisz informacje dokładnie tak, jak są pokazane, lub skopiuj je i wklej na ekranie; uważaj, żeby nie wkleić spacji na początku lub końcu łańcucha. Friendly Name: przyjazna nazwa to alias, nadawany produktowi w celu jego identyfikacji. Po zakończeniu rejestracji Vantage CNM pojawi się ekran, informujący o powodzeniu operacji. 4.4 Generowanie kluczy do aktywacji Vantage CNM Do wygenerowania klucza aktywacyjnego i klucza zestawu usług można posłużyć się nowym kluczem licencyjnym lub kluczem licencyjnym (zobacz sekcję 4.4.1) z wcześniejszej, już nieużywanej instalacji Vantage CNM (zobacz sekcję 4.4.2) Generowanie nowych kluczy Produkt jest teraz zarejestrowany, ale nie aktywowany. Zanim będzie można wykorzystać Vantage CNM do zarządzania urządzeniami ZyXEL, produkt należy aktywować. 1. Kliknij odnośnik z nazwą urządzenia, aby wyświetlić jego szczegóły

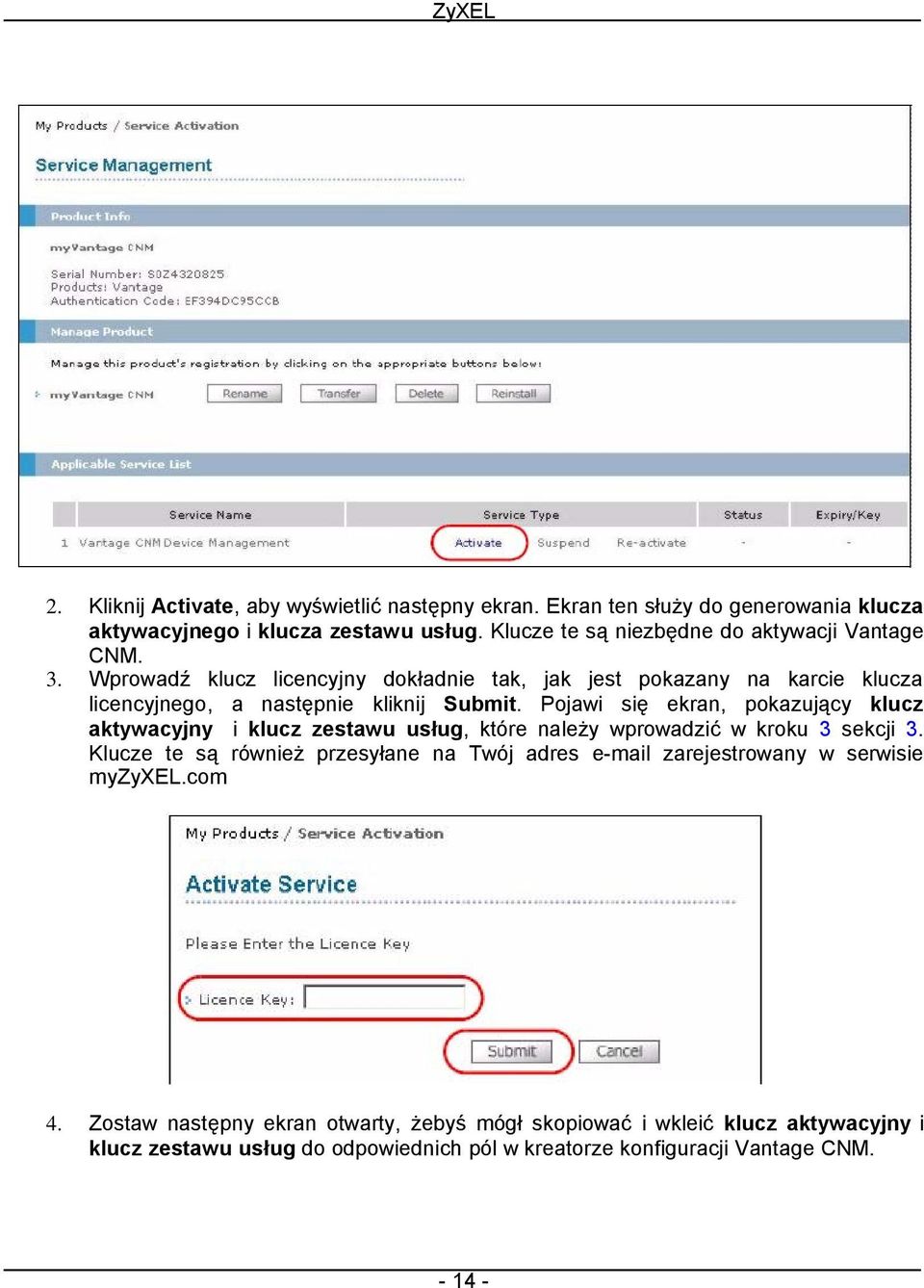

14 2. Kliknij Activate, aby wyświetlić następny ekran. Ekran ten służy do generowania klucza aktywacyjnego i klucza zestawu usług. Klucze te są niezbędne do aktywacji Vantage CNM. 3. Wprowadź klucz licencyjny dokładnie tak, jak jest pokazany na karcie klucza licencyjnego, a następnie kliknij Submit. Pojawi się ekran, pokazujący klucz aktywacyjny i klucz zestawu usług, które należy wprowadzić w kroku 3 sekcji 3. Klucze te są również przesyłane na Twój adres zarejestrowany w serwisie myzyxel.com 4. Zostaw następny ekran otwarty, żebyś mógł skopiować i wkleić klucz aktywacyjny i klucz zestawu usług do odpowiednich pól w kreatorze konfiguracji Vantage CNM

15 NIE klikaj Continue, dopóki nie wprowadzisz klucza aktywacyjnego i klucza zestawu usług w kreatorze konfiguracji Vantage CNM. 5. Następnie powróć do kroku 3 sekcji 3 niniejszej Skróconej instrukcji obsługi Ponowna instalacja istniejącej licencji w CNM 2.3 Jeśli przeprowadzasz nową instalację Vantage CNM, ale chcesz wykorzystać klucz licencyjny z wcześniej zakupionej i zarejestrowanej kopii Vantage CNM, wykonaj następujące czynności: 1. Przejdź do ekranu pokazującego szczegóły produktu Vantage CNM w już zarejestrowanej kopii Vantage CNM, a następnie kliknij Reinstall, żeby móc wykorzystać istniejący klucz licencyjny do nowej instalacji Vantage CNM

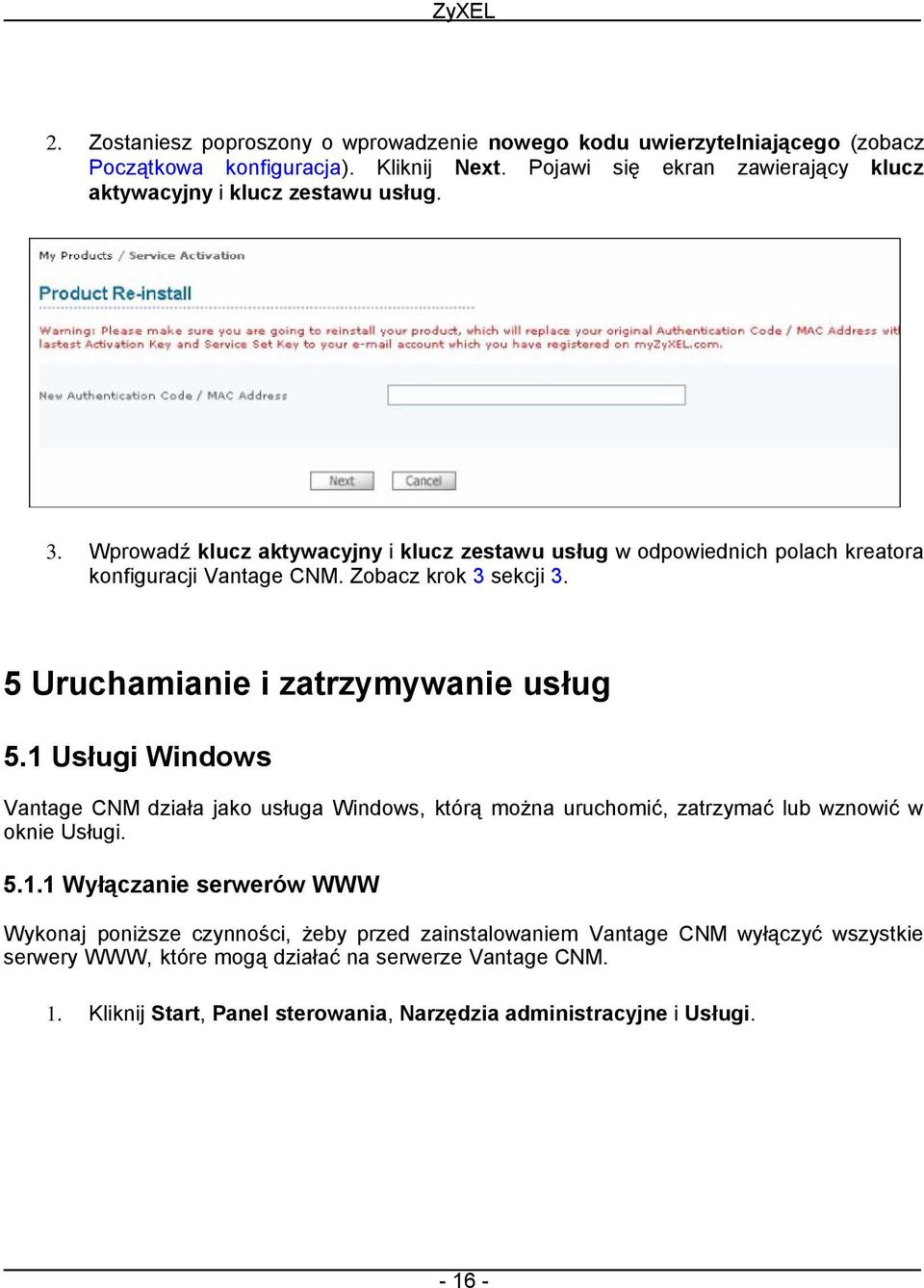

16 2. Zostaniesz poproszony o wprowadzenie nowego kodu uwierzytelniającego (zobacz Początkowa konfiguracja). Kliknij Next. Pojawi się ekran zawierający klucz aktywacyjny i klucz zestawu usług. 3. Wprowadź klucz aktywacyjny i klucz zestawu usług w odpowiednich polach kreatora konfiguracji Vantage CNM. Zobacz krok 3 sekcji 3. 5 Uruchamianie i zatrzymywanie usług 5.1 Usługi Windows Vantage CNM działa jako usługa Windows, którą można uruchomić, zatrzymać lub wznowić w oknie Usługi Wyłączanie serwerów WWW Wykonaj poniższe czynności, żeby przed zainstalowaniem Vantage CNM wyłączyć wszystkie serwery WWW, które mogą działać na serwerze Vantage CNM. 1. Kliknij Start, Panel sterowania, Narzędzia administracyjne i Usługi

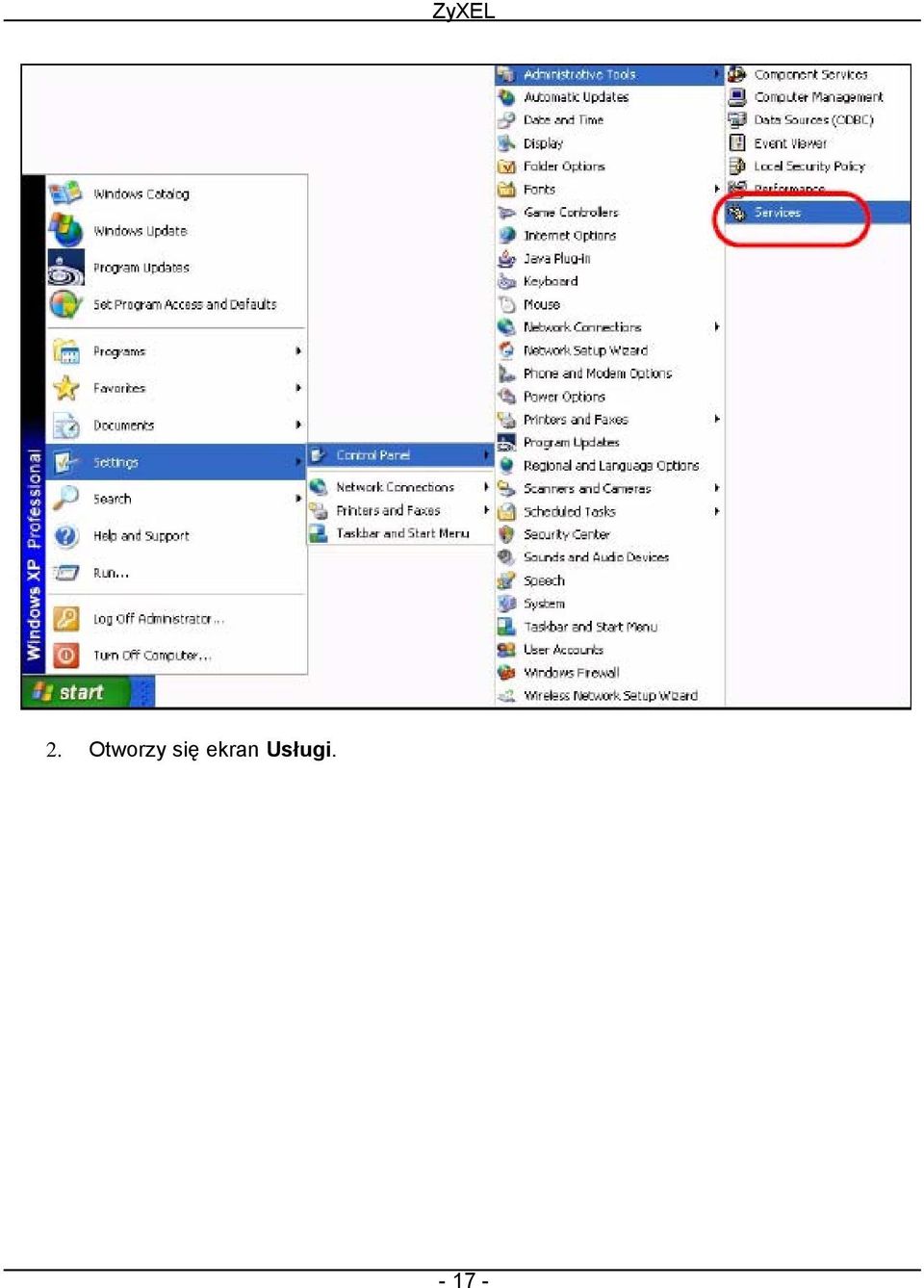

17 2. Otworzy się ekran Usługi

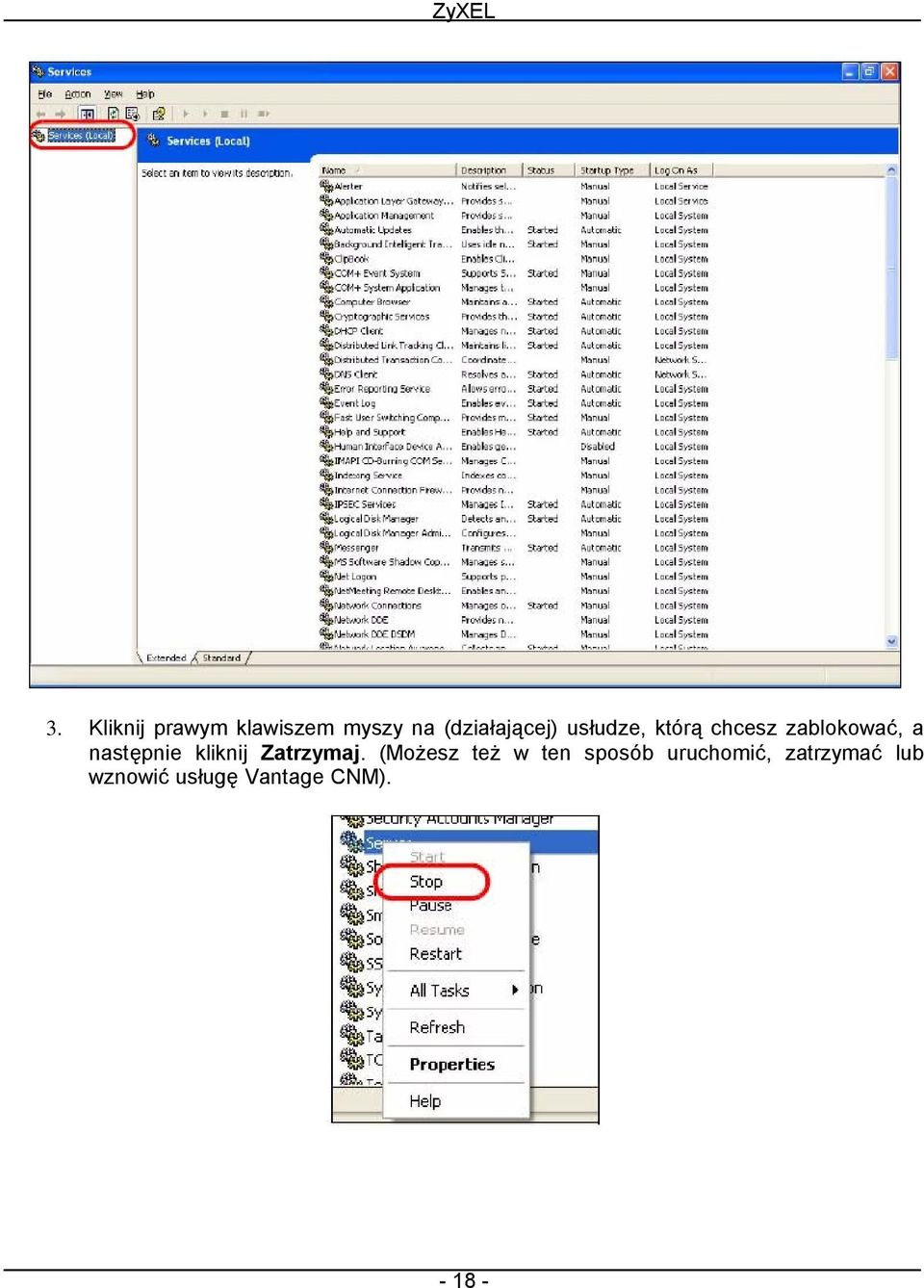

18 3. Kliknij prawym klawiszem myszy na (działającej) usłudze, którą chcesz zablokować, a następnie kliknij Zatrzymaj. (Możesz też w ten sposób uruchomić, zatrzymać lub wznowić usługę Vantage CNM)

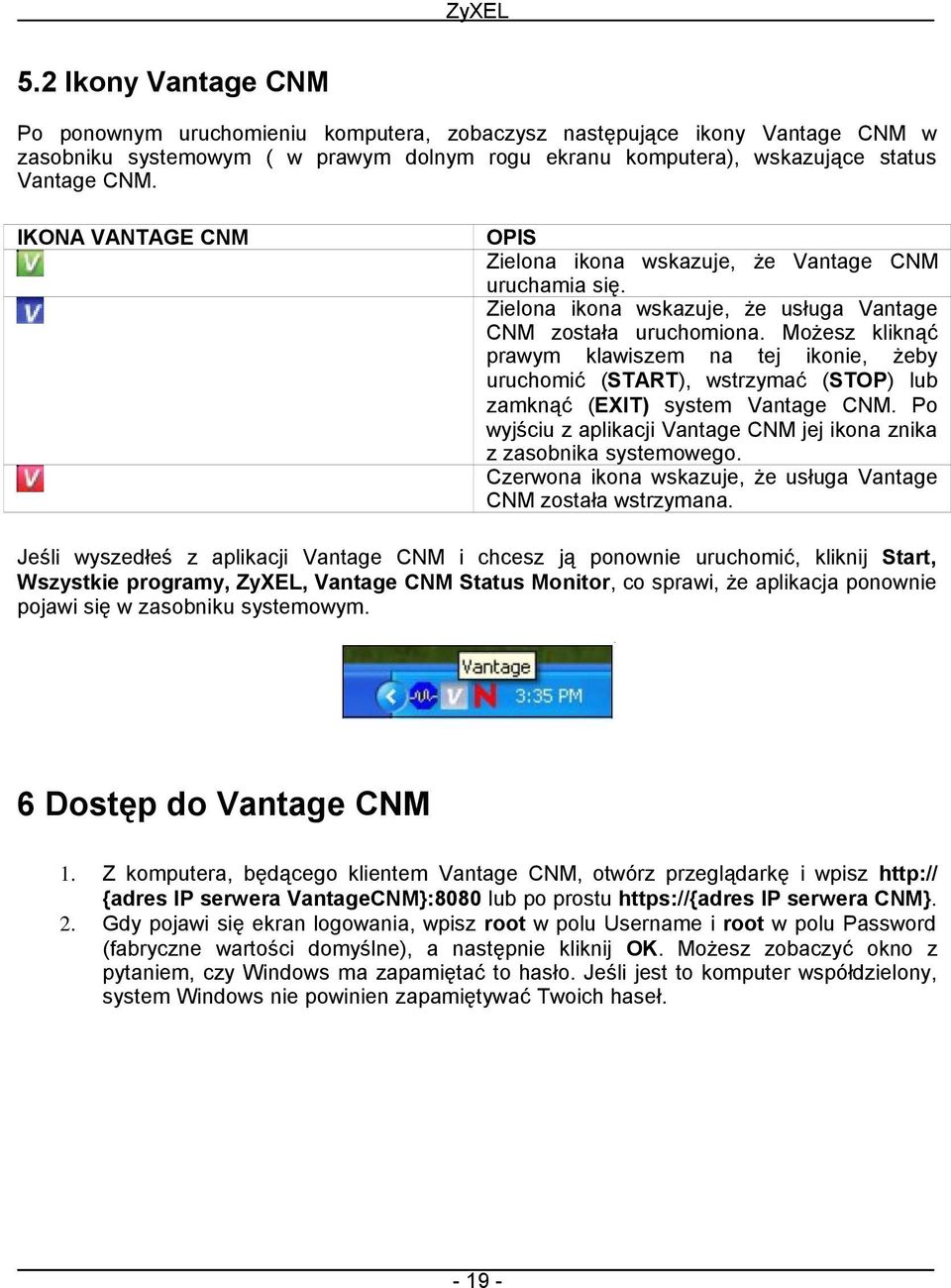

19 5.2 Ikony Vantage CNM Po ponownym uruchomieniu komputera, zobaczysz następujące ikony Vantage CNM w zasobniku systemowym ( w prawym dolnym rogu ekranu komputera), wskazujące status Vantage CNM. IKONA VANTAGE CNM OPIS Zielona ikona wskazuje, że Vantage CNM uruchamia się. Zielona ikona wskazuje, że usługa Vantage CNM została uruchomiona. Możesz kliknąć prawym klawiszem na tej ikonie, żeby uruchomić (START), wstrzymać (STOP) lub zamknąć (EXIT) system Vantage CNM. Po wyjściu z aplikacji Vantage CNM jej ikona znika z zasobnika systemowego. Czerwona ikona wskazuje, że usługa Vantage CNM została wstrzymana. Jeśli wyszedłeś z aplikacji Vantage CNM i chcesz ją ponownie uruchomić, kliknij Start, Wszystkie programy, ZyXEL, Vantage CNM Status Monitor, co sprawi, że aplikacja ponownie pojawi się w zasobniku systemowym. 6 Dostęp do Vantage CNM 1. Z komputera, będącego klientem Vantage CNM, otwórz przeglądarkę i wpisz {adres IP serwera VantageCNM}:8080 lub po prostu IP serwera CNM}. 2. Gdy pojawi się ekran logowania, wpisz root w polu Username i root w polu Password (fabryczne wartości domyślne), a następnie kliknij OK. Możesz zobaczyć okno z pytaniem, czy Windows ma zapamiętać to hasło. Jeśli jest to komputer współdzielony, system Windows nie powinien zapamiętywać Twoich haseł

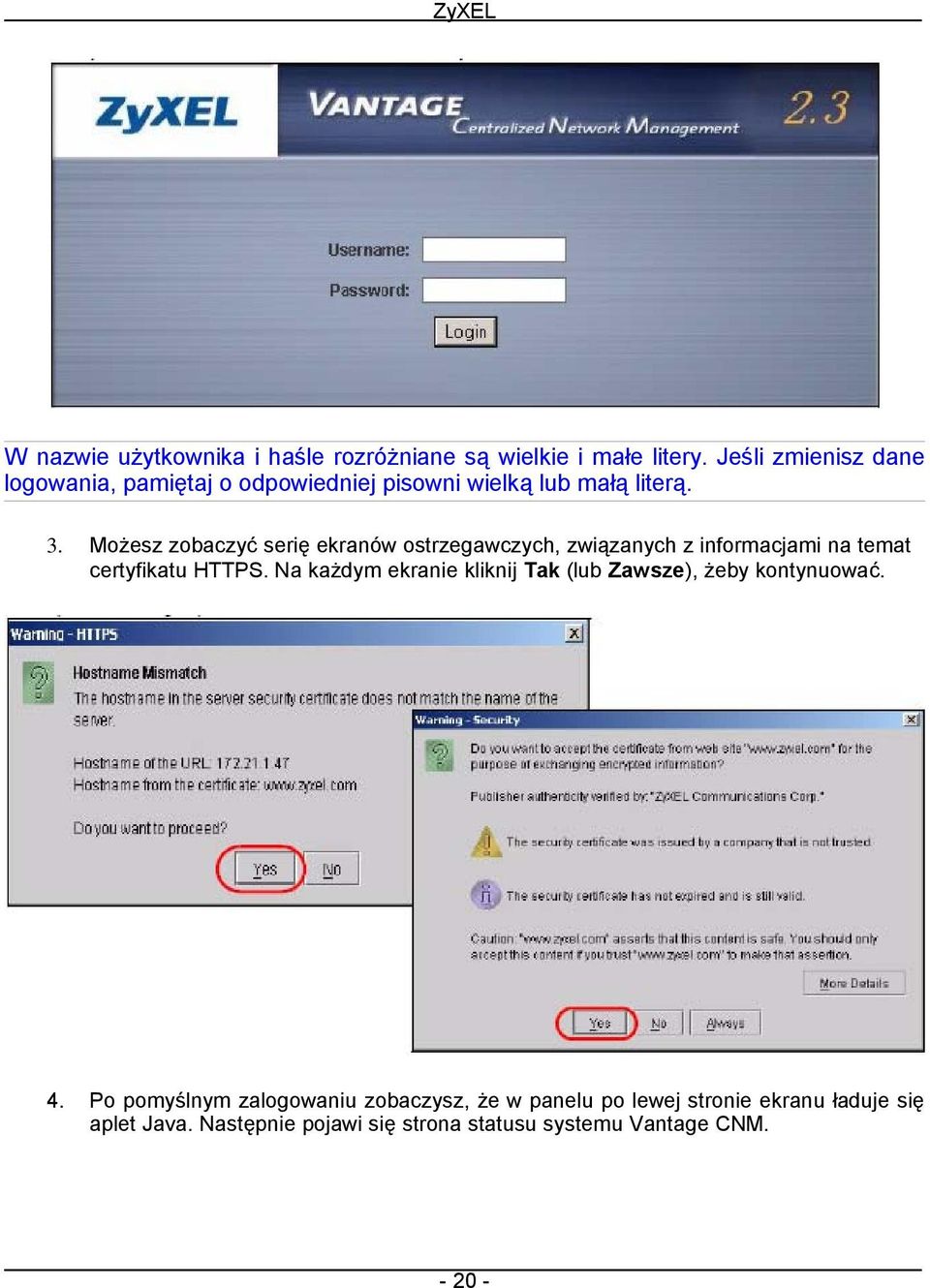

20 W nazwie użytkownika i haśle rozróżniane są wielkie i małe litery. Jeśli zmienisz dane logowania, pamiętaj o odpowiedniej pisowni wielką lub małą literą. 3. Możesz zobaczyć serię ekranów ostrzegawczych, związanych z informacjami na temat certyfikatu HTTPS. Na każdym ekranie kliknij Tak (lub Zawsze), żeby kontynuować. 4. Po pomyślnym zalogowaniu zobaczysz, że w panelu po lewej stronie ekranu ładuje się aplet Java. Następnie pojawi się strona statusu systemu Vantage CNM

21 Jeśli nie widzisz, żeby wczytywał się aplet Java, sprawdź, czy na komputerze zainstalowane jest środowisko JRE 1.5.x. 7 Dodawanie zarządzanych urządzeń Vantage CNM Niniejsza sekcja opisuje, jak dodawać urządzenia ZyXEL, które mają być zarządzane przez Vantage CNM. 7.1 Jak aktywować Vantage CNM w urządzeniach ZyXEL używając linii poleceń Przejdź w tryb linii poleceń (menu SMT 24.8 w większości urządzeń ZyXEL) i wydaj następujące polecenie: Wpisz cnm active. Jeśli pojawi się cnm active 0, oznacza to, że mechanizm Vantage CNM jest wyłączony w danym urządzeniu ZyXEL. Żeby włączyć Vantage CNM w urządzeniu:

22 1. Wpisz cnm active Wpisz cnm managerip x.x.x.x, gdzie x.x.x.x to publiczny adres IP serwera Vantage CNM. 7.2 Szyfrowanie ruchu między Vantage CNM i urządzeniem ZyXEL 1. Przejdź do trybu CI (linia poleceń) (menu SMT 24.8 w urządzeniach ZyXEL) 2. Wpisz cnm encrymode X, gdzie X 0 oznacza brak szyfrowania, X = 1 to szyfrowanie DES, a X = 2 to szyfrowanie 3DES. Urządzenie ZyXEL musi używać takiej samej metody szyfrowania, jak Vantage CNM. 3. Żeby ustawić klucz szyfrowania (jeśli X = 1 lub 2) w urządzeniu ZyXEL, wpisz cnm encrykey xxxxxxxxx, gdzie xxxxxxxxx to alfanumeryczny klucz szyfrowania ( 0 do 9, a do z lub A do Z ) w serwerze Vantage CNM. Klucz szyfrowania do metody DES ma 8 znaków alfanumerycznych 0 do 9, a do z lub A do Z ), a do metody 3DES 24 znaki alfanumeryczne. Urządzenie ZyXEL musi używać takiej samej metody szyfrowania, jak Vantage CNM. 7.3 Aktywacja Vantage CNM w urządzeniu ZyXEL i szyfrowanie ruchu za pomocą konfiguratora obsługiwanego przez WWW Zaloguj się do obsługiwanego przez WWW konfiguratora urządzenia, kliknij Remote Management w panelu nawigacyjnym i kliknij zakładkę CNM. Wybierz Enable, wprowadź adres IP serwera Vantage CNM i ustaw w razie potrzeby opcje Encryption Algorithm (algorytm szyfrowania) oraz Encryption Key (klucz szyfrowania). 7.4 Dodawanie urządzeń ZyXEL Vantage CNM Na ekranie głównym Vantage CNM, kliknij Device >Registration i postępuj zgodnie ze wskazówkami, podawanymi przez kreatora rejestracji urządzenia, żeby dodać urządzenie do Vantage CNM

23 Jeśli po wykonaniu tych kroków wciąż nie możesz zarządzać urządzeniem ZyXEL, upewnij się, że serwer Vantage CNM i urządzenie wykorzystują tę samą metodę szyfrowania, a także, że firmware urządzenia jest kompatybilny z Vantage CNM 2.3. Więcej szczegółów można znaleźć w Podręczniku użytkownika i w uwagach do firmware u
