1 PROJEKT WYKONAWCZY REMONTU OGRODZENIA TERENU WRAZ Z CIĄGAMI PIESZO- JEZDNYMI W PRZEDSZKOLU NR 294 PRZY UL. CZERNIAKOWSKIEJ 50A Inwestor: MIASTO STOŁECZNE WARSZAWA DZIELNICA MOKOTÓW UL. RAKOWIECKA 25/ WARSZAWA PROJEKTOWALI: Mgr inż. budownictwa lądowego Tomasz Wojciech BUCZEK Uprawnienia budowlane projektowe i wykonawcze bez ograniczeń nr LUB/0237/PWBKb/15 Członek MOIIB, nr ewidencyjny MAZ/BO/0619/15 Asystował: Grzegorz Fabisiak Podpis i pieczątka Warszawa, grudzień 2016

2 2 SPIS TREŚCI 1. PODSTAWA OPRACOWANIA 3 2. PRZEDMIOT OPRACOWANIA 3 3. CEL OPRACOWANIA 3 4. MATERIAŁY I DANE WYKORZYSTANE DO OPRACOWANIA 3 5. LOKALIZACJA 3 6. INWENTARYZACJA I OCENA ISTNIEJĄCEGO STANU TECHNICZNEGO CIĄGÓW PIESZYCH I OGRODZENIA 6.1. CIĄGI PIESZE OGRODZENIE 5 7. PROJEKTOWANE PRACE REMONTOWE CIĄGI PIESZE OGRODZENIE ZAGADNIENIA OCHRONY ŚRODOWISKA WYMOGI BEZPIECZEŃSTWA PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ) UWAGI KOŃCOWE OŚWIADCZENIE O KOMPLETNOŚCI I ZGODNOŚCI DOKUMENTACJI DOKUMENTACJA RYSUNKOWA: RYS. 1. PLAN SYTUACYJNY 23 RYS.2. PRZĘSŁO OGRODZENIA PRZYGOTOWANIE ZAWODOWE, IZBA BUDOWLANA 25 4

3 3 1. PODSTAWA OPRACOWANIA Na podstawie umowy pomiędzy Miastem Stołecznym Warszawa, Dzielnica Mokotów z siedzibą przy ul. Rakowieckiej 25/27 w Warszawie, a firmą Centrum Rzeczoznawstwa Budowlanego Sp. z o.o. z siedzibą w Warszawie przy ul. Powstańców Śląskich 106D lok PRZEDMIOT OPRACOWANIA Przedmiotem opracowania są: ciągi piesze na terenie przedszkola oraz ogrodzenie terenu przedszkola nr 294 przy ul. Czerniakowskiej 50A w Warszawie. 3. CEL OPRACOWANIA Celem opracowania jest wykonanie dokumentacji projektowo-kosztorysowej dotyczącej remontu ciągów pieszych oraz ogrodzenia terenu przedszkola nr 294 przy ul. Czerniakowskiej 50A w Warszawie. 4. MATERIAŁY I DANE WYKORZYSTANE DO OPRACOWANIA Do opracowania wykorzystano następujące dane i materiały: 1) Wizja lokalna przeprowadzona dnia r. połączona z oględzinami (ocena makroskopowa) oraz badaniami organoleptycznymi ciągów pieszych i ogrodzenia. 2) Inwentaryzacja ciągów pieszych i ogrodzenia wykonana w dniu przeprowadzenia wizji lokalnej. 3) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 4) Wszystkie pozostałe obowiązujące normy i przepisy. 5. LOKALIZACJA Przedmiotowe przedszkole nr 294 zlokalizowane jest w budynku przy ul. Czerniakowskiej 50A w Warszawie. Główne wejście na teren przedszkola znajduje się z północnej strony i stanowi je furtka wejściowa oraz brama. Zlokalizowano dodatkowo trzy bramy wjazdowe na teren przedszkola. Dwie znajdują się po stronie

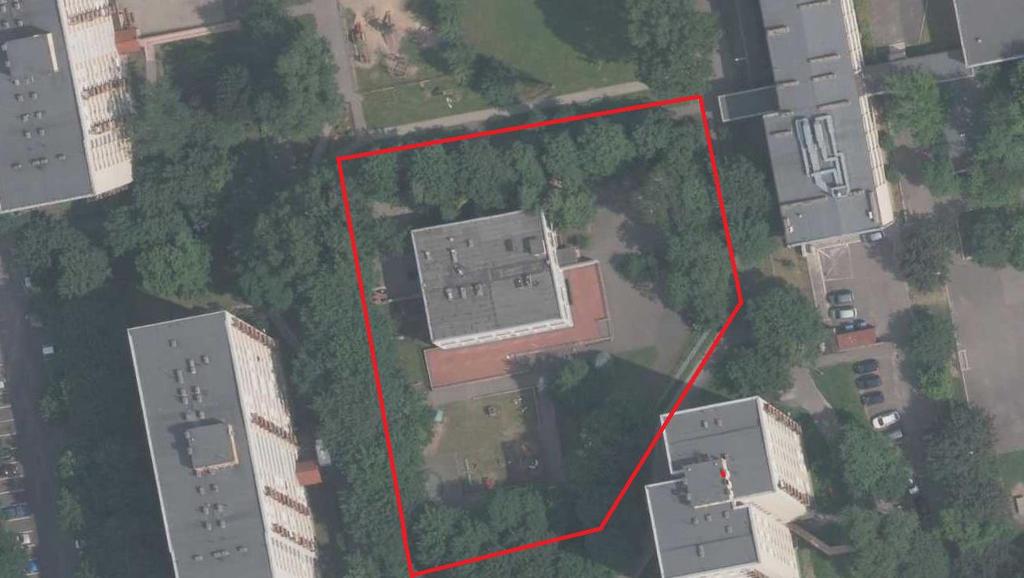

4 4 zachodniej, a jedna po stronie wschodniej. Dwie z nich stanowią jedynie dojazd do piaskownic w celu uzupełnienia i wymiany żółtego piasku. Na zdjęciu zamieszczonym poniżej, linią koloru czerwonego oznaczono obrys działki usytuowanego na niej budynku zlokalizowanego przy ul. Czerniakowskiej 50A w Warszawie. Fot. nr 1a. Działkę, na której usytuowany jest budynek przedszkola nr 294, będący przedmiotem opracowania, oznaczono linią koloru czerwonego. 6. INWENTARYZACJA I OCENA ISTNIEJĄCEGO STANU TECHNICZNEGO CIĄGÓW PIESZYCH I OGRODZENIA 6.1. CIĄGI PIESZE Teren objęty opracowaniem zlokalizowany jest przy ulicy Czerniakowskiej 50A i stanowi działkę przedszkola nr 294. Na większości powierzchni działki wykonano ciągi piesze i zaadoptowano przestrzeń na plac zabaw. Na powierzchni placu zabaw nawierzchnię wykonano asfaltową, natomiast przy części gospodarczej budynku ułożono płyty betonowe (trelinkę). Nawierzchnia asfaltowa jak i z płyt betonowych jest w złym stanie technicznym. Zaobserwowano obszarowe zapadnięcia się nawierzchni, uszkodzenia mechaniczne jak i uszkodzenia spowodowane agresywnym wpływem

5 5 warunków atmosferycznych. Widoczne są również zdeformowania nawierzchni spowodowane rozrostem drzew i wypiętrzeniem korzeni na powierzchnię. Zlokalizowano dwie studzienki odpływowe. Studzienka zlokalizowana przed bramą wjazdową po stronie zachodniej, nie spełnia swojej funkcji. Nawierzchnia jest na tyle zdeformowana, że nie ma możliwości odprowadzenia do niej wód opadowych wyprofilowanym niegdyś spadkiem. Przy placu zabaw występują betonowe murki o wymiarach H=27 cm, d=24 cm. Murki posiadają liczne uszkodzenia oraz ogniska rozwijającej się na nich korozji biologicznej. Na placu zabaw występuje 16 różnych zabawek, dwie piaskownice oraz murek do odbijania piłki OGRODZENIE Teren przedszkola jest w całości ogrodzony. Konstrukcja ogrodzenia to stalowe słupki o przekroju T50x50x4 (rozstawy: 3 m, kilka przęseł o innych wymiarach) zamocowane w betonowym cokole. Ponadto w ogrodzeniu zewnętrznym występują cztery bramy (w tym jedna połączona z furtką wejście główne) o szer. 3,08 m x 2, 3,0 m oraz 2,7 m w świetle słupków. Stalowe przęsła w rozstawie co 3,0 m w osi słupków i wysokości H=1,6 m wykonano w postaci ram ze stalowych kątowników L40x40x4. Wypełnienia wykonane są z siatki z plecionych drutów i przyspawane do stalowej ramy. Ogrodzenie zabezpieczone powłoką malarską z farby olejnej w kolorze zielonym. Powłoka malarska łuszczy się, a miejscami widoczne są ogniska korozji. Cokół ogrodzenia wykonany jako betonowy. Wyprowadzony średnio ponad poziom terenu 20 cm. Wysokość cokołu zmienia się w zależności od ukształtowania terenu i wypoziomowania ogrodzenia. Po stronie południowej cokół w złym stanie technicznym. Widoczne są na nim liczne pęknięcia, odspojenia betonu oraz korozja biologiczna. Po stronie północnej i zachodniej występują murowe słupki bramy wjazdowej oraz furtki o wymiarach 24x90 cm i H=160 cm. Słupki posiadają oznaki uszkodzeń spowodowanych długim okresem ich eksploatacji.

6 6 Po stronie północnej występuje ogrodzenie wewnętrzne, oddzielające plac zabaw od wejścia głównego do budynku przedszkola. Ogrodzenie częściowo stanowi murek przyległy do budynku, furtka oraz jedno przęsło ogrodzenia. Analogiczna sytuacja występuje po stronie zachodniej działki. Jednak po zachodniej stronie przyległy do budynku murek jednocześnie pełni funkcję miejsca składowania odpadów, które to miejsce wydziela. Murek ten występuje w trzech różnych wysokościach. Spójność ogrodzenia zapewnia łączące murek z ogrodzeniem głównym jedno przęsło ogrodzeniowe. 7. PROJEKTOWANE PRACE REMONTOWE 7.1. CIĄGI PIESZE Zestawieni prac projektowych: - usunięcie istniejącej nawierzchni asfaltowej oraz z płyt betonowych (trelinki) wraz z warstwą podbudowy, - usunięcie istniejących murów na placu zabaw, - wykonanie nawierzchni bezpiecznej wokół zabawek, - podniesienie krawężników przy korzeniach drzew po stronie zachodniej, - wykonanie nowych nawierzchni ciągów pieszych nie obciążonych ruchem, - wykonanie nowych nawierzchni obciążonych ruchem kołowym, - wykonanie krawężników bezpiecznych przy ciągach pieszych zlokalizowanych przy placu zabaw, - nawiezienie ziemi na teren zielony, zaniżony, Warunki geotechniczne ustalono zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. Nr 126 poz. 839). Proste warunki gruntowe: - jednorodne grunty w warstwach równoległych do powierzchni, - zwierciadło wody poniżej posadowienia fundamentów,

7 7 - brak innych niekorzystnych warunków geologicznych, Grunt pod remontowanym ogrodzeniem zaliczono do pierwszej kategorii geotechnicznej. Pierwszym etapem prac remontowych będzie usunięcie istniejącej nawierzchni asfaltowej oraz nawierzchni z płyt betonowych (trelinki) wraz z podbudową. Prace podczas związane z kuciem asfaltu należy wykonywać ręcznie za pomocą młotów pneumatycznych lub przy pomocy koparki z młotem. Należy również rozebrać utwardzenie z płyt betonowych zlokalizowane przy włazach zewnętrznych do piwnic. Rozebrać także murki betonowe biegnące przy placu zabaw, zaznaczone na Rys. 1. Wszystkie odpady w postaci gruzu należy wywieźć poza teren budowy, w miejsca do tego przeznaczone, samochodem ciężarowym do 30 km od miejsca realizacji zamierzenia projektowego. Kolejnym etapem będzie wykonanie nawierzchni bezpiecznej na całym placu zabaw (w miejscu występowania zabawek). Pod urządzeniami zabawowymi wymagającymi nawierzchni bezpiecznej w całości, pod strefą bezpieczeństwa należy wykonać nawierzchnię z płyt syntetycznych o grubości zgodniej z wymaganiami urządzeń HIC. Nawierzchnię wykonać w kolorze czerwonym i zielonym do uzgodnienia z inwestorem. Zabawki występujące na placu zabaw po stronie północnej: - dwa stoliki, - trzy bujaki, - siatka do wspinaczki Zabawki występujące w centrum placu zabaw: - cztery domki/zamki do zabaw, - wieża ze zjeżdżalnią, - bujak, - huśtawka wahadłowa, - drabinka, - samochodzik Tego rodzaju nawierzchnia amortyzuje skutki upadków z wysokości, przez co zmniejsza ryzyko stłuczeń i obtarć. Jest łatwa w utrzymaniu. Nie wymaga kosztownych

8 8 zabiegów konserwacyjnych, łatwo ją wyczyścić. Jest elastyczna, trwała i przepuszczalna dla wody. Konstrukcja nawierzchni z płyt syntetycznych 50x50 cm grubość płyty zgodna z HIC (wys. swobodnego upadku) - 7,0 cm - płyty poliuretanowe 50x50* - 3,0 cm - podsypka cementowo-piaskowa 1:4-5,0 cm - kruszywo frakcja 0-31,5 mm - 5,0 cm - piasek - grunt rodzimy *Wymiar płyty 50x50 cm, grubość płyty zgodna z HIC (wys. swobodnego upadku: do HIC 2,2 gr. 70 mm). Przyjmuje się jednolitą grubość płyty na całym placu zabaw o HIC 2,2 m gr. płyty 70 mm. W celu ułatwienia odpływu wód z powierzchni bezpiecznych zastosowano spadek poprzeczny 1% w kierunku terenów pokrytych roślinnością. Należy wykonać nawierzchnię bezpieczną wokół piaskownic w promieniu 1,5 m od ścianki betonowej piaskownicy. Projektuje się wykonanie krawężników bezpiecznych na obrzeżach ciągów pieszych wokół placu zabaw. Wszystkie obrzeża ciągów pieszych wydzielające plac zabaw zostaną wykonane z krawężników bezpiecznych o wymiarach 100x30x8 cm. Dla możliwości wykonania nawierzchni bezpiecznej wokół bujaka zlokalizowanego przy ławkach, konieczne będzie przestawienie ławek w stronę nawierzchni utwardzonej. Należy przeprowadzić remont murków piaskownic. Z obecnych murków należy odbić uszkodzone tynki, oczyścić je z korozji biologicznej, wyrównać wszystkie ubytki, zagruntować oraz wykonać na nich tynk mozaikowy akrylowy. Murek służący do odbijania piłki należy wyremontować. Należy odbić uszkodzone warstwy zewnętrzne murka, oczyścić go z zanieczyszczeń, zagruntować jego powierzchnię, oraz wykonać uzupełnienia nierówności zaprawa cementową. Całość zatrzeć na gładko i wykończyć farbą tablicową. Jest to matowa farba, która pozwala uzyskać na ścianie powierzchnię zbliżoną do tej, jaką charakteryzują się tablice szkolne. Malowanie przebiega w tradycyjny sposób, przy użyciu pędzla lub wałka.

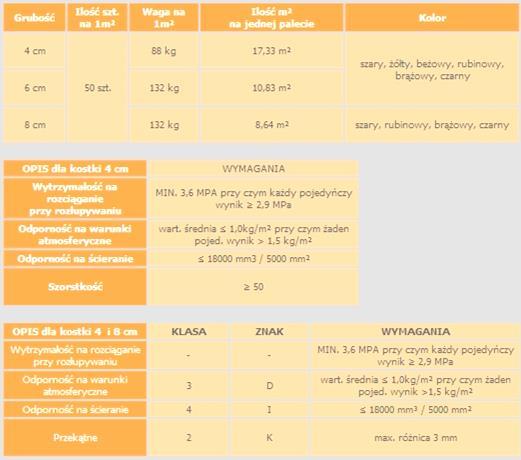

9 9 Powierzchnia powinna być sucha, odtłuszczona oraz oczyszczona z wszelkich zanieczyszczeń. Uwzględniając warunki gruntowo-wodne oraz obciążenie ruchem nawierzchni w miejscach bram wjazdowych, zaprojektowano dwa rodzaje konstrukcji warstw w przekroju poprzecznym: Ciągi piesze nie obciążone ruchem jezdnym: - warstwa piasku zagęszczonego o frakcji 2 mm, gr. warstwy 10 cm, - warstwa kruszywa łamanego o frakcji mm, gr. warstwy 20 cm, - podbudowa piaskowo-cementowa, gr. warstwy 5 cm. - kostka brukowa betonowa 6 cm. Ciągi pieszo-jezdne obciążone ruchem jezdnym kołowym: - warstwa piasku zagęszczonego o frakcji 2 mm, gr. warstwy 10 cm, - warstwa kruszywa łamanego o frakcji mm, gr. warstwy 30 cm, - podbudowa piaskowo-cementowa, gr. warstwy 10 cm. - kostka brukowa betonowa 8 cm. Nawierzchnię wraz z podbudową pod ciągi pieszo-jezdne wykonać: - na całej powierzchni po stronnie zachodniej w miejscu dojazdu do pomieszczeń gospodarczych budynku z wyprofilowaniem odpowiedniego spadku w kierunku studzienki odprowadzającej wodę, - po stronie zachodniej, jako dojazd do piaskownicy (strefa zaznaczona na Rys. 1), - po stronie wschodniej, jako dojazd do piaskownicy (strefa zaznaczona na Rys.1), Pozostałe chodniki wykonać jako ciągi piesze z odpowiednią dla nich podbudową. Należy wyprofilować spadki nawierzchni 2% w stronę zieleni. Spadki zgodnie z Rys.1. W celu wykonania odpowiedniego pochylenia nawierzchni należy układać wszystkie warstwy podbudowy pod odpowiednim kontem. Podczas realizacji robót wykonania nowych ciągów pieszych, po stronie zachodniej placu zabaw, w miejscu występowania korzeni drzew, należy podnieść krawężnik wraz z całym chodnikiem o 10 cm aby możliwe było nawiezienie ziemi zakrywającej korzenie. Należy rozplantować warstwę ziemi o grubości 10 cm. W trakcie

10 10 usuwania gruntu wokół zabawek należy przenosić go i plantować w miejscach korzeni drzew. Należy wykonać nową nawierzchnię z kostki brukowej pod budynkiem w miejscu dojścia do włazów zewnętrznych piwnicy. Wyprofilować spadek 1,5% w kierunku ciągów pieszo-jezdnych. Krawężnikami należy wydzielić ogródek, zgodnie z istniejącym zagospodarowaniem. Projektuje się wykonanie nawierzchni z kostki brukowej kolorowej. Proponuje się zastosowanie kostki w kolorze piaskowym, czarnym oraz czerwonym. Wzory do uzgodnienia z inwestorem oraz dyrekcją przedszkola. Należy wykonać z kostki kolorowej pola do gry w klasy oznaczone na Rys.1. Kostka brukowa: Kostka betonowa brukowa kolorowa 10x20x8cm (kolory Wykonawca powinien uzgodnić przed zamówieniem z dyrekcją przedszkola) oraz obrzeża betonowe (krawężniki) kolorowe. Dane techniczne (kostka betonowa 10x20x8cm):

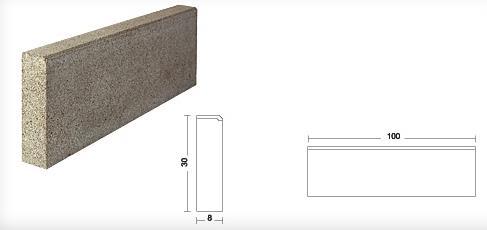

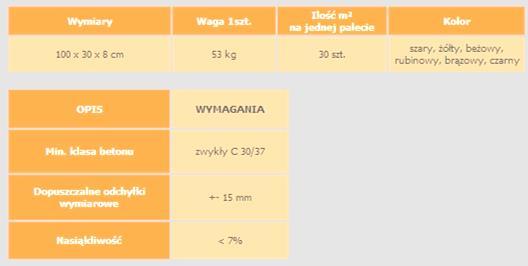

11 11 Dane techniczne (obrzeże betonowe 100x30x8cm):

12 OGRODZENIE TERENU PRZEDSZKOLA W obecnym stanie konstrukcja betonowych cokołów i słupków wymaga remontu. Cokoły należy naprawić, a w przypadku znacznych uszkodzeń, odkrytych podczas przeprowadzania remontu, należy je rozebrać i odtworzyć w sposób identyczny jak obecne. Cokoły należy naprawić poprzez oczyszczenie z korozji biologicznej, wyrównanie zaprawą cementową drobnych nierówności i otynkowanie tynkiem mozaikowym akrylowym. Cokoły, które posiadają miejscowe ubytki lub zwietrzałe odpadające luźne fragmenty wymagają naprawy poprzez wykonanie następujących czynności: odkopać ręcznie z obu stron cokoły na głębokość ok. 10 cm od poziomu terenu, następnie odbić spękane i zwietrzałe fragmenty, oczyścić z korozji biologicznej i innych zanieczyszczeń, wykonać miejscowe wypełnienia (średnio ok. 30% powierzchni cokołu) zaprawą cementową, a następnie zatrzeć na gładko otynkować tynkiem mozaikowym akrylowym. W przypadków zniszczonych przez korzenie drzew cokołów, należy je całkowicie rozebrać i wykonać od nowa z betonu C16/20 zachowując pierwotne wymiary, czyli 20 cm szerokości i ~40-90 cm głębokości, zależnie od ukształtowania terenu. Rozbierając cokoły i wykonując przy nich wykopy (ręcznie) należy zachować szczególną ostrożność przy strukturze korzeniowej istniejących drzew. Podczas betonowania nowych cokołów

13 13 należy przewidzieć w nich otwory (wypełniając je piaskiem nasączonym wodą) na korzenie tak aby w przyszłości ich rozwój nie zniszczył ponownie cokołów. Nowe cokoły zatrzeć na gładko zaprawą cementową i również wykonać tynk mozaikowy akrylowy. Z czterech słupków murowych bram wjazdowych należy odbić uszkodzone warstwy wykończeniowe, wyrównać zaprawą cementową i wykonać na nich tynk mozaikowy akrylowy analogicznie jak na cokołach. Tynk akrylowy mozaikowy: Parametry tynku akrylowego mozaikowego:- barwa tynku do uzgodnienia z inwestorem, - gęstość objętościowa: 1,75g/cm 3 ±10%, - czas schnięcia ~8h, - czas utwardzania ~48h,- konsystencja 10±1,0mm, - temperatura stosowania: 10 C - 25 C, -przyczepność 0,3MPa Stalowe ogrodzenie (słupki i przęsła) są w dostatecznym stanie technicznym i wymagają wymiany na nowe. Istniejące ogrodzenie należy zdemontować poprzez wycięcie stalowych przęseł i wykucie słupków z cokołów betonowych po obwodzie działki. Należy wykonać nowe ogrodzenie ze słupków T50x50x4. Przęsła ogrodzenia wykonać w postaci ram z kątowników (L40x40x4) z wypełnieniem z pionowych prętów ø12 w rozstawie, co ~100 mm zakończonych gładko. Pręty schowane są w ramie tak by nie stwarzać zagrożenia skaleczeniem dzieci. Nowe przęsła mocować poprzez spawanie do blach (4x170x40x5) i słupków, a następnie po ich wykonaniu zabezpieczyć przed korozją i dwukrotnie pomalować. Po wykuciu z fundamentu ogrodzenia istniejących słupków, należy wykonać pomiary nowego rozstawienia przęseł, zabetonować stare otwory i wykonać nowe pod nowy układ przęseł. Układ przęseł zmieni się po stronie zachodniej i wschodniej poprzez powiększenie otworów na bramy wjazdowe. Projektuje się przęsła w rozstawie osiowym słupków co 3,0 m. Zanim beton, którym zalano słupki zacznie wiązać należy je dokładnie wypoziomować i spionizować. Aby wypoziomować słupki najlepiej jest dostosować ich górną krawędź do jednej linii naznaczonej np. żyłka murarską. W celu wypionizowania słupków należy

14 14 każdy słupek po kolei ustawić do pionu posługując się przy tym poziomicą. Tak ustawione słupki należy zabezpieczyć przed możliwością ich osunięcia lub pochylenia i pozostawić na minimum 3 dni. Następnie należy spawać do nich przęsła ogrodzenia. Przęsła ogrodzenia wraz ze słupkami ogrodzeniowymi należy wykonać do wysokości H=180 cm. Całość pomalowana termoutwardzalnymi farbami proszkowymi na bazie polimerów w kolorze zielonym. W ogrodzeniu od strony północnej jak i zachodniej znajduje się stalowa brama jednoskrzydłowa z przyłączoną do niej furtką w taki sposób, że furtka może stanowić drugie skrzydło bramy. Bramy te posiadają wymiary 308x160 cm w świetle słupków. Od strony zachodniej ogrodzenia występuje druga brama, podobnie jak brama po stronie wschodniej stanowiąca jedynie dojazd do piaskownicy w celu uzupełniania piasku. Stan techniczny bram z wbudowanymi furtkami oraz bram dojazdowych do piaskownic sklasyfikowano jako dostateczny. Słupki konstrukcyjne oraz zawiasy i same wypełnienia w postaci ram z kątowników są miejscami skorodowane i należy wymienić je na nowe. Projektuje się wykonanie dwóch nowych bram z wydzielonymi w nich furtkami dla wbudowania w ich po stronie północnej i zachodniej ogrodzenia. Bramę należy wykonać analogicznie do obecnie istniejącej przyjmując rozwiązania bezpieczne (takie, które nie posiadają ostrych zakończeń). Wszystkie wymiary należy sprawdzić podczas przeprowadzania remontu. Projektuje się wykonanie dwóch nowych bram zewnętrznych dwuskrzydłowych o wymiarach 400x180 cm. W tym celu należy powiększyć otwór wjazdu po przez usunięcie istniejącego cokołu. Należy rozebrać 4,0 m cokołu oraz na obrzeżach zamurować nowe słupki bram o wymiarach 80x80 mm. Prace te wykonać po stronie zachodniej jak i wschodniej. Bramy należy wykonać w układzie analogicznym do zaprojektowanych przęseł ogrodzenia. Istniejące murki będące częścią ogrodzenia wewnętrznego oraz wydzielające miejsce składowania odpadów należy wyremontować. W tym celu konieczne jest odbicie z nich wszystkich spękanych oraz odspajających się warstw. Następnie należy oczyścić powierzchnię z pozostałości korozji biologicznej, pyłów, kurzów oraz innych

15 15 zanieczyszczeń i wykonać gruntowanie ścian oraz ich impregnację. Następnie uzupełnić ubytki zaprawą cementową i zatrzeć na gładko. W celu zapewnienia dłuższej żywotności murkom należy wykonać na nich tynk mozaikowy akrylowy w kolorze do uzgodnienia z inwestorem. Należy wyremontować murek po stronie północnej działki jak i murki po stronie zachodniej. UWAGA: Remont ogrodzenia nie może zmienić przebiegu linii rozgraniczającej między terenem przedszkola i terenem przyległym. 8. ZAGADNIENIA OCHRONY ŚRODOWISKA Podczas wykonywania robot rozbiórkowych oraz remontowych, opisanych w niniejszym opracowaniu, dotyczących ciągów pieszych oraz ogrodzenia powstaną odpady obojętne, niepowodujące zanieczyszczenia środowiska lub zagrożenia dla zdrowia ludzi. Z wytworzonych odpadów należy oddzielić te, które mogą podlegać ponownemu wbudowaniu lub dalszej obróbce (tzw. odpady użytkowe, np. złom metalowy). Pozostałe odpady podlegają składowaniu na składowisku odpadów komunalnych. 9. WYMOGI BEZPIECZEŃSTWA 9.1. Wymagania bhp Zespoły montażowe powinny być przeszkolone w zakresie eksploatacji urządzeń transportu i pracy na rusztowaniach. Pracownicy powinni posiadać stosowne dokumenty uprawniające ich do tego typu pracy. Z uwagi na wymaganą dokładność robót budowlanych zaleca się, aby zespoły robocze były przeszkolone zarówno teoretycznie jak i praktycznie w zakresie robót przewidzianych projektem. Roboty budowlane prowadzić przestrzegając przepisy zawarte w:

16 16 Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) Warunki ppoż. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Nadzór techniczny nad robotami Ze względu na charakter robót remontowych powinny być one wykonywane przez wykwalifikowanych pracowników i pod nadzorem technicznym. Warunki te mogą być spełnione w przypadku prowadzenia robót przez przedsiębiorstwo posiadające doświadczenie w zakresie wykonywania niniejszych robót dotyczących zamierzenia projektowego. Niezależnie od stałego nadzoru technicznego prowadzonego przez wykonawcę robót, wszystkie prace wykonywane powinny być pod nadzorem osób posiadających odpowiednie uprawnienia budowlane Odbiór robót Odbiorem technicznym częściowym należy objąć następujące etapy robót: rozebranie nawierzchni asfaltowej oraz trelinki wraz z podbudową, rozbieranie przęseł ogrodzenia, rozbieranie murków, remont cokołu ogrodzenia, wykonanie nowego ogrodzenia, wykonanie nawierzchni bezpiecznej wokół zabawek, wykonanie nawierzchni z kostki brukowej ciągów pieszych i ciągów pieszojezdnych z wyprofilowaniem odpowiednich spadków,

17 17 nawiezienie warstwy gruntu. Odbiór techniczny częściowy polega na sprawdzeniu czy poszczególne etapy zostały wykonane zgodnie z technologią wykonywania robót. Wszystkie roboty powinny być odbierane po ich wykonaniu. Odbioru powinien dokonywać Inspektor Nadzoru Inwestorskiego przy udziale przedstawiciela wykonawcy robót. 10. PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ) Podstawy formalne sporządzenia informacji - Prawo Budowlane; - Rozporządzenie Ministra infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 poz. 1126); Dane ogólne o inwestycji Stan istniejący ciągów pieszych oraz ogrodzenia przedszkola nr 294 opisano w punkcie Uwagi dotyczące części opisowej planu bezpieczeństwa i ochrony zdrowia a) Zakres prac objętych niniejszym zamierzeniem budowlanym omówiono w opisie technicznym powyżej: b) Nie przewiduje się ryzyka upadku z wysokości powyżej 5m; c) Nie przewiduje się konieczności użycia dźwigu przy pracach montażowych; roboty ziemne wykonywane ręcznie; d) Kierownik budowy powinien przynależeć do Okręgowej Izby Inżynierów Budownictwa, posiadać aktualne ubezpieczenie od odpowiedzialności cywilnej oraz doświadczenie zawodowe. Obowiązkiem kierownika jest sprawdzenie stopnia

18 18 znajomości przepisów BHP przez zatrudnionych pracowników oraz sprawdzenie kwalifikacji pracowników wykonujących roboty specjalistyczne. Na kierowniku budowy ciąży obowiązek przygotowania planu BIOZ w zakresie zagrożeń wyżej opisanych Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robot szczególnie niebezpiecznych: Pracownicy zatrudnieni przy pracach wykonawczych powinni zostać przygotowani w zakresie szkoleń wstępnych i okresowych BHP. Pracownicy wykonujące niektóre prace, jak pracownicy obsługujący maszyny budowlane, powinni posiadać dodatkowe zaświadczenia uprawniające ich do wykonywania tych prac. Pracownicy powinni zostać szczegółowo poinformowani o kolejności, sposobie i rodzaju planowanych do wykonania robót oraz o możliwości wystąpienia zagrożeń i wskazania o ich zapobieganiu przy wykonywaniu robót, co powinno być ujęte w opracowanym przez kierownika robót planie BiOZ. Wszyscy zatrudnieni przy pracach wykonawczych pracownicy powinni posiadać aktualne badania lekarskie wstępne i okresowe. Wszystkie materiały i urządzenia instalowane w obiekcie powinny spełniać wymogi dotyczące aprobat technicznych, deklaracji zgodności z aprobatą i certyfikacją, w zależności od typu materiałów bądź urządzeń Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robot budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: Roboty budowlane należy wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury z dn w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robot budowlanych. (dz.u. nr 47, poz. 401) a w szczególności:

19 19 - pracownicy, a także wszystkie osoby przebywające na terenie budowy, powinni być wyposażeni w wymagane środki ochrony indywidualnej tj: kaski, okulary, maski przeciwpyłowe, rękawice, pasy bezpieczeństwa, ubrania robocze, maski spawalnicze, w zależności od wykonywanej pracy, - ogrodzenie placu budowy powinno być tak wykonane, aby nie stwarzało zagrożenia dla ludzi. Wysokość takiego ogrodzenia powinna wynosić min. 1,5m - strefy niebezpieczne i przejścia powinny być wyznaczone i oznakowane i w miarę potrzeby zabezpieczone, - składowiska materiałów budowlanych i urządzeń technicznych powinny być wykonane w sposób zabezpieczający przed możliwością wywrócenia, zsunięcia lub rozsunięcia się składowanych materiałów i elementów. Opieranie składowanych elementów i materiałów o płoty, słupy linii napowietrznych, budynki wznoszone lub tymczasowe jest zabronione. - należy stosować zabezpieczenia przed upadkiem z wysokości wymienione w rozporządzeniu; krawędzie wykopu należy zabezpieczyć balustradami, - należy wyznaczyć, ogrodzić i w miarę możliwości zabezpieczyć strefy zagrożone upadkiem przedmiotów z wysokości, - drogi i wyjścia ewakuacyjne muszą odpowiadać wymaganiom przepisów techniczno-budowlanych oraz przepisów pożarowych i powinny posiadać oświetlenie awaryjne. - teren budowy powinien być zaopatrzony w niezbędny sprzęt do gaszenia pożaru oraz w system sygnalizacji pożarowej, - należy zapewnić wentylację w miejscu pracy zgodnie z przepisami rozporządzenia, - należy zastosować niezbędne środki ostrożności podczas prac z materiałami palnymi, - parametry stosowanych urządzeń transportowych powinny odpowiadać przewożonym ładunkom, - należy stosować minimalne odległości sytuowania stanowisk pracy, składów i maszyn od linii elektroenergetycznych,

20 20 - należy stosować zalecenia rozporządzenia w zakresie bezpiecznej obsługi maszyn, bezpieczeństwa robot ziemnych, murarskich, tynkarskich, zbrojarskich, betoniarskich, montażowych, spawalniczych i izolacyjnych, Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do realizacji robót należy: - skontrolować uprawnienia kierownika robót, - wyposażyć pracowników i kadrę kierującą robotami w środki ochrony osobistej (odpowiednia odzież, obuwie, kaski itp.) - zapoznać pracowników z przepisami zawartymi w rozporządzeniu Ministra Infrastruktury z dnia w sprawie BHP przy wykonywaniu robót budowlanych (Dz. U nr 47 p. 401), Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia: - na pomieszczeniu socjalnym pracowników należy umieścić tablicę informacyjną zawierającą adresy i telefony do najbliższych jednostek policji, pogotowia ratunkowego i straży pożarnej, - w pomieszczeniu socjalnym umieścić punkt pierwszej pomocy wyposażony w środki opatrunkowe, - w pomieszczeniu socjalnym przygotować miejsce na telefon i kaski ochronne, - na terenie budowy należy rozmieścić tablice ostrzegawcze, - za pomocą tablic informacyjnych należy wyznaczyć drogę ewakuacyjną z terenu budowy.

21 UWAGI KOŃCOWE Wszystkie roboty prowadzić zgodnie z przepisami BHP oraz załączoną do projektu wykonawczego specyfikacją techniczną wykonania i odbioru robót budowlanych. Roboty prowadzić pod kierownictwem osoby z odpowiednimi uprawnieniami budowlanymi.

22 22 Warszawa Grudzień 2016 r. OŚWIADCZENIE O KOMPLETNOŚCI I ZGODNOŚCI DOKUMENTACJI PROJEKTOWEJ Zgodnie z wymogami przepisu art.20 ust. 4 ustawy z dnia 07 lipca 1994r Prawo budowlane (dz. U. nr 89) zawiadamiam niniejszym o sporządzeniu projektu budowlanego remontu ciągów pieszych oraz ogrodzenia przedszkola nr 294 przy ul. Czerniakowskiej 50A w Warszawie. Inwestor: Miasto Stołeczne Warszawa, Dzielnica Mokotów, ul. Rakowiecka 25/27, Warszawa. Dokumentacja projektowa została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej... mgr inż. Tomasz Buczek
