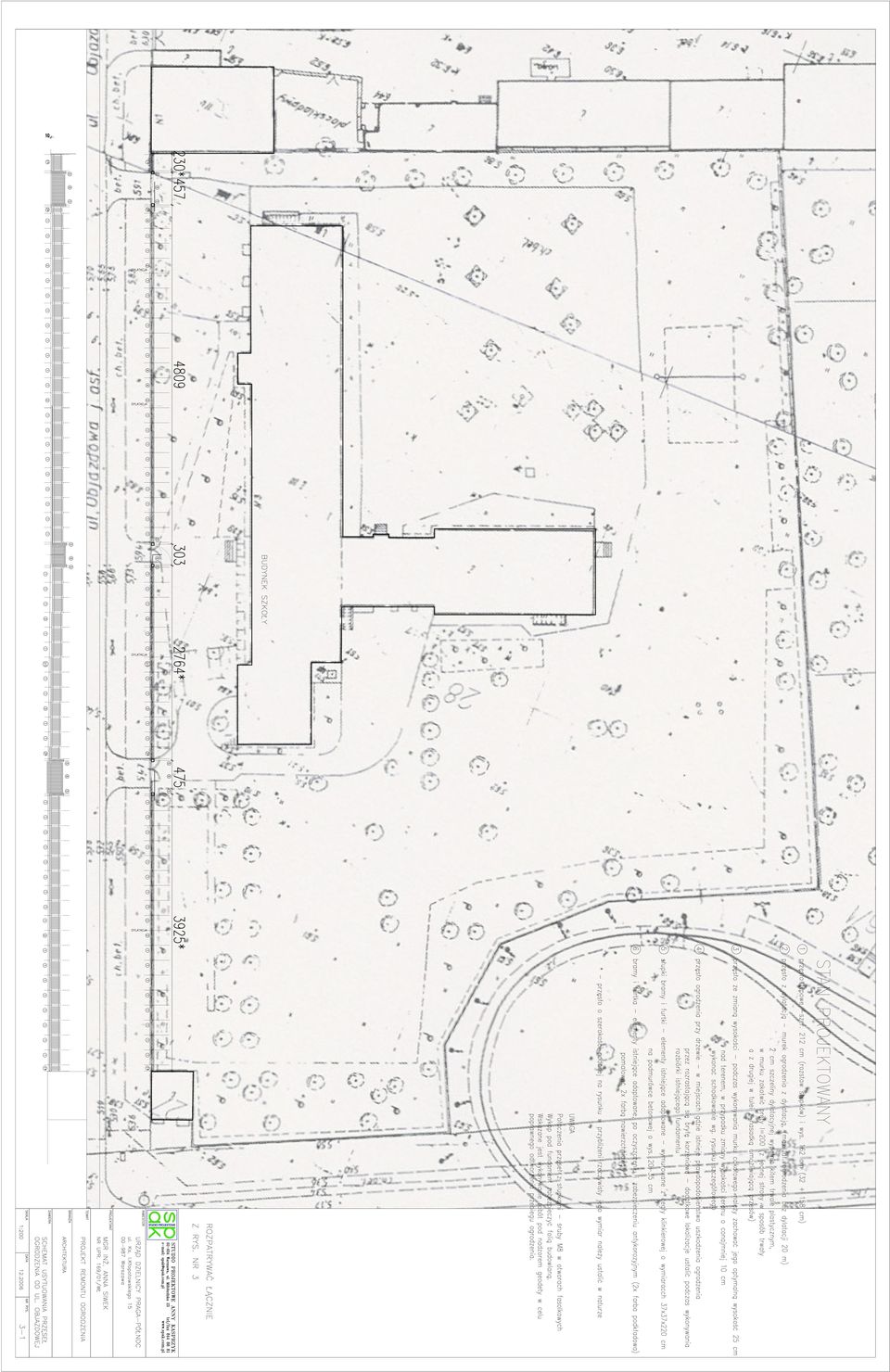

1 PROJEKT REMONTU OGRODZENIA DLA XX LO PRZY UL. OBJAZDOWEJ 3 W WARSZAWIE SPIS TREŚCI: 1. OPIS TECHNICZNY 2. CZĘŚĆ RYSUNKOWA Rys. 1 PLAN SYTUACYJNY 1:500 Rys. 2 STAN ISTNIEJĄCY - INWENTARYZACJA 1:200 Rys. 3 SCHEMAT USYTUOWANIA PRZĘSEŁ 1:200 Rys. 4 PRZĘSŁA OGRODZENIA 1:20 3. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 4. KOSZTORYS ŚLEPY I INWESTORSKI 1

2 OPIS TECHNICZNY 1. Informacje podstawowe - obiekt: ogrodzenie działki dla XX LO; - adres: ul. Objazdowa 3 w Warszawie; - inwestor: Miasto Stołeczne Warszawa Dzielnica Praga Północ ul. Ks. I. Kłopotowskiego 15, Warszawa. 2. Przedmiot inwestycji Zamierzona inwestycja przewiduje remont istniejącego ogrodzenia szkoły: wymianę przęseł i cokołu całego ogrodzenia z pozostawieniem istniejących bram i furtki wraz z murowanymi słupkami. 3. Podstawa opracowania - zlecenie Inwestora; - przepisy i normy Prawa Budowlanego; - na podstawie umowy nr PRN-7IR-B-005/58/06/105/ Zakres opracowania Poniższe opracowanie obejmuje: - wykonanie inwentaryzacji stanu istniejącego i ocena możliwości adaptacji istniejących elementów ogrodzenia, - projekt remontu ogrodzenia. Przewidziane w projekcie prace objęte są obowiązkiem zgłoszenia. 5. Stan istniejący Inwestycja przewiduje remont istniejącego ogrodzenia: murku cokołowego i przęseł, ze względu na ich zły stan techniczny przewidziane są one do całkowitej wymiany. Adaptacji podlegają bramy i furtka z wymurowanymi słupkami. 2

3 Elementy ogrodzenia: - murek ogrodzenia wysokości do 45 cm ( w najniższym punkcie zrównuje się z terenem ), szerokości 20 cm, z poszerzeniami do 32 cm w miejscach słupków międzyprzęsłowych betonowy, nieotynkowany na płytkim ok. 40 cm fundamencie z kamieni i gruzu wyraźne, bardzo liczne spękania stan techniczny zły, przewidziany do wyburzenia - słupki międzyprzęsłowe ceowniki C80x60 o wysokości 162 cm powyżej zabetonowania w cokole, w rozstawie średnio 235 cm, z przyspawanymi płaskownikami do zamocowania przęseł w stanie technicznym złym, korozja w dolnych odcinkach przeznaczone do demontażu - przęsła ogrodzenia ramy z zespawanych kątowników L50x50 o wymiarach 220x150 za pomocą płaskowników dospawane do słupków, wypełnienie siatka ogrodzeniowa (29 szt.) lub pręty okrągłe w rozstawie cm (118 szt.) stan techniczny zły, zniszczone i skorodowane przewidziane do demontażu. - słupy bramowe murowane z cegły klinkierowej, wymiary 37x37 cm, wysokości 220 cm stan techniczny dobry adaptowane. - bramy i furtka ramy stalowe wypełnione prętami stan techniczny dobry przeznaczone do adaptacji. 6. Ukształtowanie terenu i zieleń Przewidywana inwestycja nie zmienia istniejącego ukształtowania terenu i nie narusza istniejącej roślinności. Podczas wykonywania prac budowlanych mogą ulec zniszczeniu mało wartościowe rośliny rosnące w bezpośrednim sąsiedztwie cokołu. 7. Zagrożenia dla środowiska Przewidywana inwestycja nie stanowi zagrożenia dla środowiska i jego otoczenia, a także higieny i zdrowia użytkowników projektowanego obiektu budowlanego. 8. Stan projektowany przewidziany zakres prac UWAGA PRZED PRZYSTĄPIENIEM DO WYKONYWANIA PRAC BUDOWLANYCH ZABEZPIECZYĆ MECHANIZMY OTWIERANIA BRAMY. PODCZAS WYKONYWANIA ROBÓT WSKAZANY JEST NADZÓR GEODETY W CELU POPRAWNEGO ODTWORZENIA PRZEBIEGU LINI OGRODZENIA 8.1. murek ogrodzenia: istniejący murek cokołowy wraz z podwaliną usunąć, 3

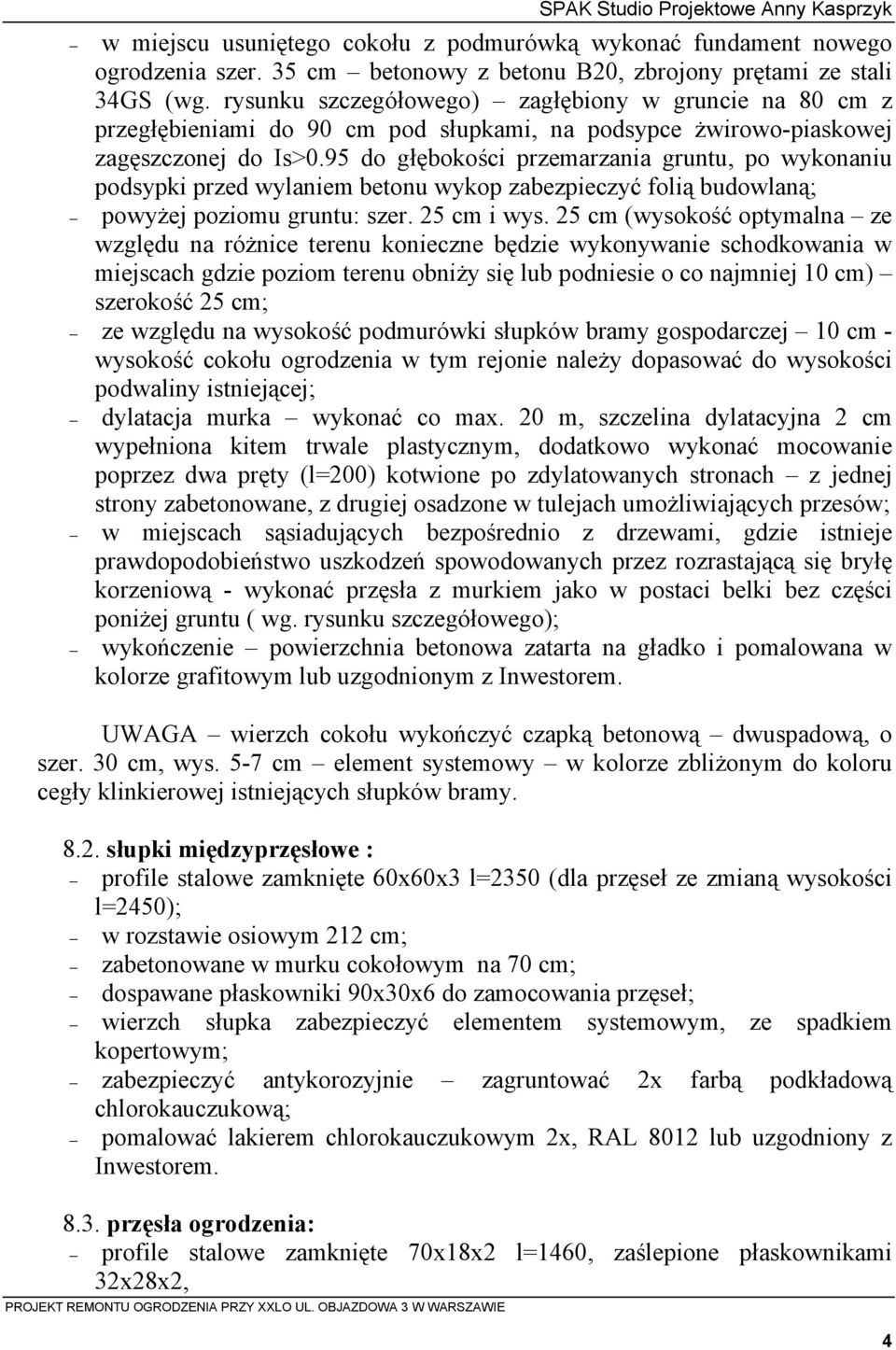

4 w miejscu usuniętego cokołu z podmurówką wykonać fundament nowego ogrodzenia szer. 35 cm betonowy z betonu B20, zbrojony prętami ze stali 34GS (wg. rysunku szczegółowego) zagłębiony w gruncie na 80 cm z przegłębieniami do 90 cm pod słupkami, na podsypce żwirowo-piaskowej zagęszczonej do Is>0.95 do głębokości przemarzania gruntu, po wykonaniu podsypki przed wylaniem betonu wykop zabezpieczyć folią budowlaną; powyżej poziomu gruntu: szer. 25 cm i wys. 25 cm (wysokość optymalna ze względu na różnice terenu konieczne będzie wykonywanie schodkowania w miejscach gdzie poziom terenu obniży się lub podniesie o co najmniej 10 cm) szerokość 25 cm; ze względu na wysokość podmurówki słupków bramy gospodarczej 10 cm - wysokość cokołu ogrodzenia w tym rejonie należy dopasować do wysokości podwaliny istniejącej; dylatacja murka wykonać co max. 20 m, szczelina dylatacyjna 2 cm wypełniona kitem trwale plastycznym, dodatkowo wykonać mocowanie poprzez dwa pręty (l=200) kotwione po zdylatowanych stronach z jednej strony zabetonowane, z drugiej osadzone w tulejach umożliwiających przesów; w miejscach sąsiadujących bezpośrednio z drzewami, gdzie istnieje prawdopodobieństwo uszkodzeń spowodowanych przez rozrastającą się bryłę korzeniową - wykonać przęsła z murkiem jako w postaci belki bez części poniżej gruntu ( wg. rysunku szczegółowego); wykończenie powierzchnia betonowa zatarta na gładko i pomalowana w kolorze grafitowym lub uzgodnionym z Inwestorem. UWAGA wierzch cokołu wykończyć czapką betonową dwuspadową, o szer. 30 cm, wys. 5-7 cm element systemowy w kolorze zbliżonym do koloru cegły klinkierowej istniejących słupków bramy słupki międzyprzęsłowe : profile stalowe zamknięte 60x60x3 l=2350 (dla przęseł ze zmianą wysokości l=2450); w rozstawie osiowym 212 cm; zabetonowane w murku cokołowym na 70 cm; dospawane płaskowniki 90x30x6 do zamocowania przęseł; wierzch słupka zabezpieczyć elementem systemowym, ze spadkiem kopertowym; zabezpieczyć antykorozyjnie zagruntować 2x farbą podkładową chlorokauczukową; pomalować lakierem chlorokauczukowym 2x, RAL 8012 lub uzgodniony z Inwestorem przęsła ogrodzenia: profile stalowe zamknięte 70x18x2 l=1460, zaślepione płaskownikami 32x28x2, 4

5 w rozstawie osiowym co 10 cm połączone poziomo poprzez przyspawane górą i dołem płaskowniki 30x6, l=2000; połączenie z słupkami na śruby M8 w otworach fasolkowych; szerokość przęseł wynikowych ustalić z natury; zabezpieczenie antykorozyjne i malowanie analogicznie jak przy słupkach międzyprzęsłowych UWAGA: - po zamocowaniu przęseł śruby zabezpieczyć (np. zaspawać) przed możliwością przypadkowego demontażu. - wszystkie elementy stalowe St3S, - spoiny szlifowane bramy i furtka: słupy bramowe - murowane z cegły klinkierowej, wymiary 37x37 cm, wysokości 220 cm adaptowane; bramy i furtka - ramy zespawane z profili zamkniętych z zamocowanymi prętami stalowymi zakończonymi grotem w rozstawie symetrycznym względem osi skrzydła bramowego adaptowane; połączenie istniejącej podmurówki i nowego cokołu wykonać analogicznie jak dylatację w podmurówce wykonać otwory na głębokość 15 cm i osadzić pręty (l=250) w tulejach umożliwiających przesów, z drugiej strony zabetonować, szczelinę wypełnić kitem trwale plastycznym; elementy stalowe oczyścić z istniejącej powłoki malarskiej, zabezpieczyć antykorozyjnie zagruntować 2x farbą podkładową chlorokauczukową i pomalować lakierem chlorokauczukowym 2x nawierzchnie: uszkodzone lub demontowane w czasie wykonywania wykopów nawierzchnie chodnikowe (w obrębie bram i budynków) uzupełnić lub wykonać na nowo na podbudowie z kruszywa naturalnego (pospółka) gr. 15 cm, podsypka piaskowo-cementowa 3 cm i płyty lub kostka betonowa. 9. Kolorystyka Rozwiązania kolorystyczne zgodnie z opisem lub uzgodnione z Inwestorem. 10. Wymagania BHP dotyczące materiałów i wyrobów Przed wbudowaniem w obiekt stosowane w projekcie wyroby muszą posiadać: aprobatę techniczną obowiązkowy certyfikat zgodności i oznaczenie znakiem bezpieczeństwa B lub świadectwo dopuszczenia Urzędu Dozoru Technicznego ( UDT ) 5

6 lub posiadać dobrowolny certyfikat zgodności i oznaczenie nadanymi znakami ( PN ; E ; Q ) lub deklaracje zgodności z obowiązującymi przepisami oraz Polskimi Normami i aprobatę techniczną. opracowanie: mgr inż. arch. Anna Siwek 6
