1 DOKUMENTACJA PROJEKTOWA REMONTU OGRODZENIA TERENU PRZEDSZKOLA NR 185 PRZY UL. WOŁOMIŃSKIEJ 56 W WARSZAWIE Inwestor: MIASTO STOŁECZNE WARSZAWA DZIELNICA PRAGA PÓŁNOC UL. KS. I. KŁOPOTOWSKIEGO WARSZAWA PROJEKTOWAŁ podpis i pieczątka Mgr inż. budownictwa lądowego Adam Jerzy BARYŁKA Uprawnienia projektowe MAZ/ 0036/POOK/07 Członek MOIIB nr ewidencyjny MAZ/BO/0083/05 ASYSTENCI Mgr inż. budownictwa lądowego Piotr ZAKRZEWSKI Mgr inż. budownictwa lądowego Tomasz BUCZEK Warszawa, Październik 2009

2 2 SPIS TREŚCI 1. PODSTAWA OPRACOWANIA 3 2. PRZEDMIOT OPRACOWANIA 3 3. CEL OPRACOWANIA 3 4. MATERIAŁY I DANE WYKORZYSTANE DO OPRACOWANIA 3 5. LOKALIZACJA 3 6. INWENTARYZACJA I OCENA STANU TECHNICZNEGO ISTNIEJĄCEGO OGRODZENIA TERENU PRZEDSZKOLA ORAZ PROJEKTOWANE PRACE REMONTOWE 4 7. ZAGADNIENIA OCHRONY ŚRODOWISKA 8 8. PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ) 8 9. UWAGI KOŃCOWE OŚWIADCZENIE O KOMPLETNOŚCI I ZGODNOŚCI DOKUMENTACJI DOKUMENTACJA RYSUNKOWA: RYS. 1. PLAN SYTUACYJNY TERENU PRZEDSZKOLA RYS. 2. PROJEKTOWANY REMONT PRZĘSEŁ PRZYGOTOWANIE ZAWODOWE, IZBA BUDOWLANA 16

3 3 1. Podstawa opracowania Umowa nr PRN-7-IR-B/V/1/27/101/09/138/757 zawarta pomiędzy: Miasto Stołeczne Warszawa Dzielnica Praga Północ z siedzibą przy ul. Kłopotowskiego 15 w Warszawie, a firmą Centrum Rzeczoznawstwa Budowlanego Bar-Bud z siedzibą w Warszawie przy ul. Powstańców Śląskich 106D lok Przedmiot opracowania Przedmiotem opracowania jest ogrodzenie terenu Przedszkola nr 185 przy ul. Wołomińskiej 56 w Warszawie. 3. Cel opracowania Celem opracowania jest wykonanie dokumentacji projektowo-kosztorysowej dotycząca remontu przedmiotowego ogrodzenia. 4. Materiały i dane wykorzystane do opracowania - analiza dokumentacji dostarczonej przez Zamawiającego; - wizja lokalna, przeprowadzona w dniu 22 października 2009r., połączona z oględzinami, badaniami makroskopowymi elementów ogrodzenia terenu wokół przedszkola, wykonanie inwentaryzacji ogrodzenia oraz sporządzeniem dokumentacji fotograficznej; - obowiązujące normy i przepisy. 5. Lokalizacja Przedmiotowe ogrodzenie wydziela teren należący do Przedszkola nr 185 i zlokalizowane jest przy ul. Wołomińskiej 56 w Warszawie (plan sytuacyjny przedstawiono poniżej).

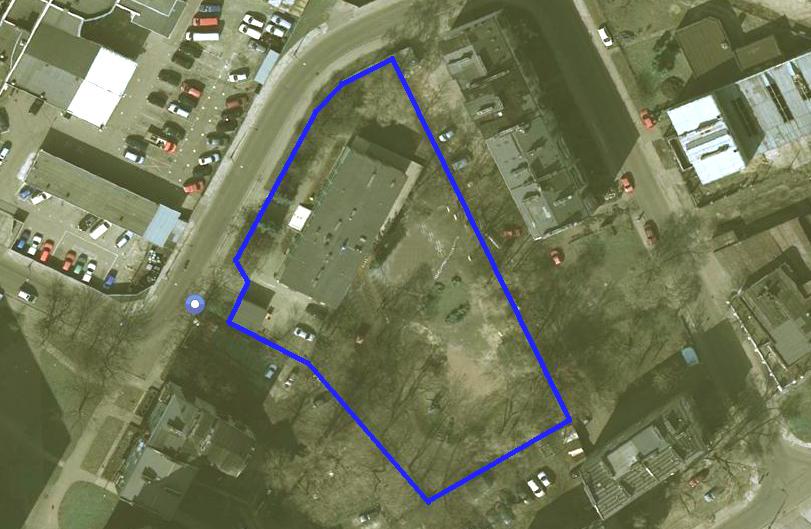

4 4 Plan 1. Plan sytuacyjny ogrodzenia terenu Przedszkola nr 185 przy ul. Wołomińskiej 56 w Warszawie 6. Inwentaryzacja i ocena stanu technicznego istniejącego ogrodzenia terenu przedszkola oraz projektowane prace remontowe Podstawa prawna: Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DZ. U. z 2002 r. nr 75, poz. 690). Teren przedszkola jest w całości ogrodzony. Konstrukcja ogrodzenia to stalowe słupy o przekroju 2T40x40x3 (rozstawy: 1,00m-1szt., 1,40m-1szt., 2,40m-4szt., 2,59m- 84szt.) zamocowane w żelbetowych prefabrykowanych filarach cokołu; pomiędzy filarami wykonano żelbetowe deski zastępujące cokół. Ponadto w ogrodzeniu występuje jedna furtka o szer. 0,90m w świetle oraz jedna brama dwuskrzydłowa o szer. 4,20m w świetle (słupki prostokątne 80x90mm wykonane z 2 ceowników).

5 5 Między słupkami ogrodzenia zamocowano stalowe segmenty przęseł z dwoma rodzajami wypełnień. Ramy przęseł wykonane są w całym ogrodzeniu ze stalowych kątowników L40x40x3. Wypełnienia natomiast są częściowo z siatki stalowej, a częściowo w postaci pionowych słupków z prętów stalowych ø14 na całej wysokości przęsła, rozstawionych co 115mm, a w środkowej części wypełniających (w kształcie litery Z ) prętów stalowych ø10 o długości 480mm (rys. nr 2). Całość zabezpieczona powłoką z farby olejnej w kolorze zielonym. Cokół ogrodzenia wyprowadzono nad powierzchnię terenu na różną wysokość (przedział 0-30 cm), zależnie od ukształtowania powierzchni terenu. Warunki geotechniczne ustalono Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. Nr 126 poz. 839). Proste warunki gruntowe: - jednorodne grunty w warstwach równoległych do powierzchni, - zwierciadło wody poniżej posadowienia fundamentów, - brak innych niekorzystnych warunków geologicznych, Grunt pod remontowanym ogrodzeniem zaliczono do pierwszej kategorii geotechnicznej. W obecnym stanie konstrukcja żelbetowych prefabrykowanych filarów oraz desek zastępujących cokoły jest w dobrym stanie technicznym, poza trzema deskami cokołowymi, które zostały zniszczone przez rosnące blisko drzewa (zaznaczone na rys. nr 1). Zniszczone deski należy usunąć, a pozostałe elementy żelbetowe prefabrykowane cokołu (filary i deski) odkopać ręcznie z obu stron na głębokość ok. 10cm od poziomu terenu, następnie oczyścić, wykonać miejscowe wypełnienia (średnio ok. 20% powierzchni deski cokołu) zaprawą cementową, a następnie dwukrotnie pomalować farbą do betonu. Do malowania cokołu zastosować odporną na ścieranie o wysokiej twardości farbę akrylowo-silikonową do kamienia i betonu, np. Finngard Novasil (lub równoważna) o parametrach:

6 6 Przeznaczenie nawierzchniowa; Typ dyspersyjna; Rodzaj - akrylowo silikonowa; Rozcieńczalnik woda; Sposób rozcieńczenia - jeśli to konieczne rozcieńczyć farbę przeznaczoną do malowania pierwszej warstwy wodą w ilości maks. 10 %; Gęstość - ok. 1,5 kg/l; Spoiwo - żywice akrylowe + siloksanowe; Temperatura nakładania - nie może być mniejsza niż +5 C; Krotność malowania 2; Sposób nanoszenia pędzel, wałek, natrysk; Czas schnięcia - dotykowo sucha 12 h, nakładanie kolejnej warstwy 12 h; Wydajność przy jednokrotnym malowaniu m2/l; Wygląd powłoki - głęboko matowa, kryjąca; Sposób przygotowania podłoża - powierzchnia musi być czysta, sucha, odtłuszczona oraz oczyszczona z soli i luźno przylegających części; Warunki przechowywania - wyrób powinien być transportowany i magazynowany w opakowaniach zabezpieczających przed wpływem czynników atmosferycznych; chronić farbę przed mrozem; Opakowanie - 0,9; 2,7; 9; 18 l; Cechy szczególne - zapewnia hydrofobową powłokę; Zastosowanie - malowanie betonu. Stalowa konstrukcja ogrodzenia w postaci słupków jest na większości długości ogrodzenia w dobrym stanie technicznym i wymaga jedynie oczyszczenia ze starej farby i gniazd korozji oraz zabezpieczenia przed korozją i malowania (podkład antykorozyjny + farba nawierzchniowa w kolorze zielonym). Lokalnie kilka słupków wymaga prostowania lub wzmocnienia węzłów poprzez spawanie. W przypadku stwierdzenia konieczności wymiany słupka wykuć go z filarka i wykonać analogiczną konstrukcję. W projekcie przewidziano 5% słupków (2T40x40x3) do wymiany. Stan konstrukcji stalowej przęseł ogrodzenia z wypełnieniem w postaci prętów określa się jako dobry, wymagają one jedynie oczyszczenia ze starej farby i malowania (analogicznie jak słupki). Stan przęseł z wypełnieniem z siatki określa się jako zły, widoczne są liczne ogniska korozji, w szczególności ram z kątowników. Należy zdemontować wszystkie przęsła z wypełnieniem z siatki (razem z blachami mocującymi do słupków) i wymienić na nowe w postaci ram z kątowników (L40x40x3) z wypełnieniem z pionowych prętów ø14 w rozstawie co 115mm oraz prętów ø10 w strefie środkowej ukształtowanych w literę Z (całość analogicznie jak przęsła istniejące niewymagające demontażu, zgodnie z

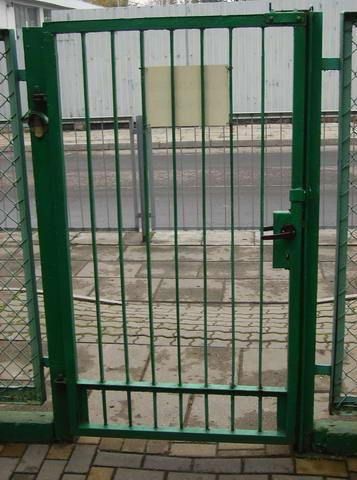

7 7 rys. nr 2). Nowe przęsła mocować poprzez spawanie do blach (4x170x40x4) i słupków, a następnie po ich wykonaniu zabezpieczyć przed korozją i pomalować (jak elementy w/w). W ogrodzeniu od strony północno-zachodniej znajduje się stalowa furtka o szerokości 0,9m w świetle oraz brama dwuskrzydłowa o szerokości 4,20m w świetle, które prowadzą z ulicy Wołomińskiej na teren przedszkola. Stan techniczny bramy określa się jako dobry należy jedynie oczyścić całą bramę ze starej farby, a następnie zabezpieczyć poprzez gruntownie i malowanie. Stan techniczny furtki sklasyfikowano jako dostateczny, jednak furtkę o wymiarach 90/165cm (poza słupkami) należy w całości wymienić na nową. Projektuje się wykonanie nowego skrzydła furtki z dostosowaniem do istniejącego układu słupków (z wykonaniem nowych zawiasów), w postaci ramy o wymiarach 90x165cm wykonanej z profilu zamkniętego RK40x3 z dodatkową poprzeczką z takiej samej rury na wysokości 15cm od dołu furtki oraz z wypełnieniem w postaci pionowych prętów ø14 w rozstawie co 115mm. Furtkę wykonać z zamkiem, całość spawana. W południowo-zachodnim narożniku ogrodzenia wykonany jest ceglany murek, którego górna strefa (ok. 30cm) jest uszkodzona mechanicznie. Należy ten fragment murka przemurować. UWAGA: Remont ogrodzenia nie może zmienić przebiegu linii rozgraniczającej między terenem przedszkola i terenem przyległym.

8 8 7. Zagadnienia ochrony środowiska Przewidziane projektem prace budowlane związane z remontem ogrodzenia nie kolidują z korzeniami drzew rosnących w obrębie terenu szkoły. Należy pozostawić system korzeniowy w stanie nienaruszonym. Spełnienie tego warunku wymaga zachowania szczególnych środków ostrożności w czasie usuwania desek cokołowych w obrębie dwóch drzew (rys. nr 1). Po usunięciu desek należy wykonać wypełnienie z piasku do poziomu terenu. Zagęszczanie piasku należy wykonywać przy użyciu wody. W miejscach, gdzie wykonano odkopanie fragmentów cokołów (ok. 10cm) - należy wykonać prace agrotechniczne w postaci zasypania ziemią i wysiania trawy. Miejsca zagospodarowane i obsadzone roślinnością niską (krzewy i byliny) należy zabezpieczyć w czasie robót ziemnych przed uszkodzeniem, a po zakończonych pracach przeprowadzić niwelację. Projektowane materiały do realizacji prac budowlanych należą do grupy materiałów ekologicznych i naturalnych. W trakcie prac budowlanych należy dbać o nie wprowadzanie do gruntu jakichkolwiek odpadów, substancji szkodliwych i zanieczyszczeń. Z rozbiórki ogrodzenia powstaną odpady obojętne, niepowodujące zanieczyszczenia środowiska lub zagrożenia dla zdrowia ludzi. Z wytworzonych odpadów należy oddzielić te, które mogą podlegać ponownemu wbudowaniu lub dalszej obróbce (tzw. odpady użytkowe, np. złom metalowy). Pozostałe odpady podlegają składowaniu na składowisku odpadów komunalnych. 8. Plan bezpieczeństwa i ochrony zdrowia (BIOZ) 8.1. Podstawy formalne sporządzenia informacji - Prawo Budowlane; - Rozporządzenie Ministra infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 poz. 1126);

9 Dane ogólne o inwestycji Stan istniejący, ogrodzenie opisano w opisie technicznym Uwagi dotyczące części opisowej planu bezpieczeństwa i ochrony zdrowia a) Zakres prac objętych niniejszym zamierzeniem budowlanym omówiono w opisie technicznym powyżej: b) Nie przewiduje się ryzyka upadku z wysokości powyżej 5 m; c) Nie przewiduje się konieczności użycia dźwigu przy pracach montażowych. d) Kierownik budowy powinien przynależeć do Okręgowej Izby Inżynierów Budownictwa, posiadać aktualne ubezpieczenie od odpowiedzialności cywilnej oraz doświadczenie zawodowe. Obowiązkiem kierownika jest sprawdzenie stopnia znajomości przepisów BHP przez zatrudnionych pracowników oraz sprawdzenie kwalifikacji pracowników wykonujących roboty specjalistyczne. Na kierowniku budowy ciąży obowiązek przygotowania planu BIOZ w zakresie zagrożeń wyżej opisanych Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robot szczególnie niebezpiecznych: Pracownicy zatrudnieni przy pracach wykonawczych powinni zostać przygotowani w zakresie szkoleń wstępnych i okresowych BHP. Pracownicy wykonujące niektóre prace, jak pracownicy obsługujący maszyny budowlane, powinni posiadać dodatkowe zaświadczenia uprawniające ich do wykonywania tych prac. Pracownicy powinni zostać szczegółowo poinformowani o kolejności, sposobie i rodzaju planowanych do wykonania robót oraz o możliwości wystąpienia zagrożeń i wskazania o ich zapobieganiu przy wykonywaniu robót, co powinno być ujęte w opracowanym przez kierownika robót planie BiOZ.

10 10 Wszyscy zatrudnieni przy pracach wykonawczych pracownicy powinni posiadać aktualne badania lekarskie wstępne i okresowe. Wszystkie materiały i urządzenia instalowane w obiekcie powinny spełniać wymogi dotyczące aprobat technicznych, deklaracji zgodności z aprobatą i certyfikacją, w zależności od typu materiałów bądź urządzeń Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robot budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: Roboty budowlane należy wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury z dn w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robot budowlanych. (dz.u. nr 47, poz. 401) a w szczególności: - pracownicy, a także wszystkie osoby przebywające na terenie budowy, powinni być wyposażeni w wymagane środki ochrony indywidualnej tj: kaski, okulary, maski przeciwpyłowe, rękawice, pasy bezpieczeństwa, ubrania robocze, maski spawalnicze, w zależności od wykonywanej pracy, - ogrodzenie placu budowy powinno być tak wykonane, aby nie stwarzało zagrożenia dla ludzi. Wysokość takiego ogrodzenia powinna wynosić min. 1,5m - strefy niebezpieczne i przejścia powinny być wyznaczone i oznakowane i w miarę potrzeby zabezpieczone, - składowiska materiałów budowlanych i urządzeń technicznych powinny być wykonane w sposób zabezpieczający przed możliwością wywrócenia, zsunięcia lub rozsunięcia się składowanych materiałów i elementów. Opieranie składowanych elementów i materiałów o płoty, słupy linii napowietrznych, budynki wznoszone lub tymczasowe jest zabronione. - należy stosować zabezpieczenia przed upadkiem z wysokości wymienione w rozporządzeniu; krawędzie wykopu należy zabezpieczyć balustradami,

11 11 - należy wyznaczyć, ogrodzić i w miarę możliwości zabezpieczyć strefy zagrożone upadkiem przedmiotów z wysokości, - drogi i wyjścia ewakuacyjne muszą odpowiadać wymaganiom przepisów technicznobudowlanych oraz przepisów pożarowych i powinny posiadać oświetlenie awaryjne. - teren budowy powinien być zaopatrzony w niezbędny sprzęt do gaszenia pożaru oraz w system sygnalizacji pożarowej, - należy zapewnić wentylację w miejscu pracy zgodnie z przepisami rozporządzenia, - należy zastosować niezbędne środki ostrożności podczas prac z materiałami palnymi, - parametry stosowanych urządzeń transportowych powinny odpowiadać przewożonym ładunkom, - należy stosować minimalne odległości sytuowania stanowisk pracy, składów i maszyn od linii elektroenergetycznych, - należy stosować zalecenia rozporządzenia w zakresie bezpiecznej obsługi maszyn, bezpieczeństwa robot ziemnych, murarskich, tynkarskich, zbrojarskich, betoniarskich, montażowych, spawalniczych i izolacyjnych, 8.6. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do realizacji robót należy: - skontrolować uprawnienia kierownika robót, - zapoznać pracowników z przepisami zawartymi w rozporządzeniu Ministra Infrastruktury z dnia w sprawie BHP przy wykonywaniu robót budowlanych (Dz. U nr 47 p. 401), - wyposażyć pracowników i kadrę kierującą robotami w środki ochrony osobistej (odpowiednia odzież, obuwie, kaski itp.) 8.7. Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia:

12 12 - na pomieszczeniu socjalnym pracowników należy umieścić tablicę informacyjną zawierającą adresy i telefony do najbliższych jednostek policji, pogotowia ratunkowego i straży pożarnej, - w pomieszczeniu socjalnym umieścić punkt pierwszej pomocy wyposażony w środki opatrunkowe, - w pomieszczeniu socjalnym przygotować miejsce na telefon i kaski ochronne, - na terenie budowy należy rozmieścić tablice ostrzegawcze, - za pomocą tablic informacyjnych należy wyznaczyć drogę ewakuacyjną z terenu budowy. 9. Uwagi końcowe Wszystkie roboty prowadzić zgodnie z przepisami BHP oraz załączoną do projektu wykonawczego specyfikacją techniczną wykonania i odbioru robót budowlanych. Roboty prowadzić pod kierownictwem osoby z odpowiednimi uprawnieniami budowlanymi.
