1 EGZEMPLARZ NR 1 F p r o j e k t Biuro Usług Inżynierskich PROJEKT STRONA WYKONAWCZY TYTUŁOWA Nazwa obiektu: REMONT SCHODÓW KŁADKI DLA PIESZYCH NAD UL. NAWOJOWSKĄ W NOWYM SĄCZU Kategoria obiektu : Adres obiektu : VIII inne budowle Miejscowość: Nowy Sącz, powiat nowosądecki, województwo małopolskie Inwestor : Projektant : branża konstrukcyjna MIEJSKI ZARZĄD DRÓG W NOWYM SĄCZU UL. WYSPIAŃSKIEGO NOWY SĄCZ ZESPÓŁ PROJEKTOWY mgr inż. Krzysztof Faron uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno-budowlanej nr ewid. 141/2002, MAP/BO/0064/03 Data opracowania: WRZESIEŃ 2017r. FKprojekt Biuro Usług Inżynierskich Krzysztof Faron Łącko Łącko NIP: tel./fax tel. kom fkprojekt@fkprojekt.com

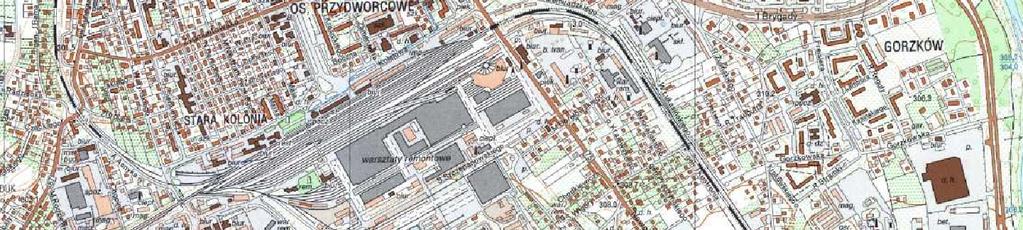

2 SPIS TREŚCI STRONA TYTUŁOWA... 1 SPIS TREŚCI DANE OGÓLNE INWESTYCJI SZCZEGÓŁOWE DANE TECHNICZNE ODPROWADZENIE WÓD OPADOWYCH PROJEKTOWANA ZIELEŃ SPRAWOZDANIE Z OBLICZEŃ WPŁYW NA ŚRODOWISKO DANE KOŃCOWE CZĘŚĆ GRAFICZNA Rys. 01 Orientacja Rys. 02 Geometria kładki Rys. 03 Geometria i zbrojenie biegu M Rys. 04 Geometria i zbrojenie biegu M Rys. 05 Geometria i zbrojenie biegu S1.1 i S Strona 2

3 1.1. DANE OGÓLNE INWESTYCJI Przedmiot opracowania Przedmiotem inwestycji jest remont schodów kładki dla pieszych nad ul. Nawojowską w Nowym Sączu w ramach zadania pn: REMONT SCHODÓW KŁADKI DLA PIESZYCH NAD UL. NAWOJOWSKĄ W NOWYM SĄCZU Zakres robót objęty inwestycją: o Frezowanie istniejącej nawierzchni bitumicznej na kładce, o Demontaż istniejących poręczy typu P1, odczyszczenie, piaskowanie i malowanie, o Wykonanie sworzni zespalających na istniejących dźwigarach betonowych, o Wykonanie zespolonej płyty żelbetowej na schodach i spocznikach, o Montaż remontowanych poręczy typu P1, o Wykonanie nawierzchni z żywicy modyfikowanej polimerami, na schodach i spocznikach Lokalizacja Przedmiotowa kładka znajduje się nad ul. Nawojowską w m. Nowy Sącz, powiat nowosądecki, województwo małopolskie Inwestor: MIEJSKI ZARZĄD DRÓG W NOWYM SĄCZU UL. WYSPIAŃSKIEGO NOWY SĄCZ Cel opracowania Celem opracowania jest projekt wykonawczy stanowiący wraz ze szczegółowymi specyfikacjami technicznymi podstawę do przeprowadzenia prac określonych w pkt Podstawa opracowania Umowa zawarta pomiędzy Miejski Zarząd Dróg w Nowym Sączu ul. Wyspiańskiego Nowy Sącz, a FKprojekt Biuro Usług Inżynierskich Krzysztof Faron, Łącko 870, Obowiązujące normy i przepisy oraz literatura techniczna; 1.2. SZCZEGÓŁOWE DANE TECHNICZNE Kładka stan istniejący. Istniejąca kładka to konstrukcja stalowa o szerokości użytkowej 3,00-3,75m, o pomoście wykonanym z blachy falistej wypełnionej betonem. Nawierzchnię na obiekcie stanowi warstwa bitumiczna Kładka stan projektowany. Remont kładki polegać będzie na usunięciu stalowych elementów pomostu biegów M-1, M-5, S1.1, S1.2, S1.3, S1.4 i wykonaniu nowej płyty żelbetowej zespolonej z istniejącymi dźwigarami sworzniami stalowymi. Poręcze stalowe z istniejących pomostów należy zdemontować, oczyścić, piaskować i zamontować na nowych biegach i spocznikach. Nawierzchnie na schodach i spocznikach stanowić będzie w-wa żywicy modyfikowana polimerami. Elementy betonowe wykonać z betonu C40/50 na kruszywie bazaltowym, stal zbrojeniowa klasy AIII-N BSt500S. Projektuje się użycie tradycyjnych materiałów stosowanych w budownictwie. Strona 3

4 Wyposażenie obiektu Hydroizolacja i odwodnienie Elementy betonowe stykające się bezpośrednio z gruntem zostaną zabezpieczone powłokową warstwą izolacyjną na bazie roztworów bitumicznych. Nawierzchnię na nadbetonie stanowić będzie warstwa żywicy modyfikowaną polimerami Ochrona antykorozyjna Odsłonięte powierzchnie betonowe zabezpieczone zostaną za pomocą antykorozyjnych powłok malarskich Elementy bezpieczeństwa ruchu Na istniejącej kładce znajduje się poręcz stalowa o wysokości 1,10m. Poręcze należy zdemontować i poddać remontowi, po którym mogą zostać ponownie użyte na nowych biegach i spocznikach Kolorystyka Zaproponowano następująca kolorystykę: żywica kolor piaskowy elementy stalowe kolor piaskowy poręcze biało - niebieski 1.3. ODPROWADZENIE WÓD OPADOWYCH Projektowany remont nie zmienia warunków wodnych na przedmiotowym obszarze, odprowadzenie wód opadowych będzie odbywało się jak dotychczas PROJEKTOWANA ZIELEŃ Projektowany remont zakresem prac nie ingeruje w istniejącą roślinność SPRAWOZDANIE Z OBLICZEŃ Model konstrukcji Konstrukcję zamodelowano za pomocą elementów prętowych nadając im odpowiednie charakterystyki. Głównymi elementami nośnymi są dźwigary I550 oraz I300, oraz słupy stalowe z kształtowników 2xI400 oraz 2xI300. Konstrukcję zamodelowano jako ramę dwuwymiarową, przeprowadzono obliczenia dla biegów S1.1 S1.2 z których reakcje przyłożono w postaci sił skupionych do głownej trasy (M-1 do M7) kładki. 1) Zestawienie obciążeń L.p. Nazwa Charakterystyczne Obliczeniowe [kn/m] [kn/m] 1 Obciążenie przęsła - obc. stałe Obciążenie schodów (po remoncie) - obc. stałe Obciążenie tłumem Reakcje z biegów S1.1 i S [kn] Strona 4

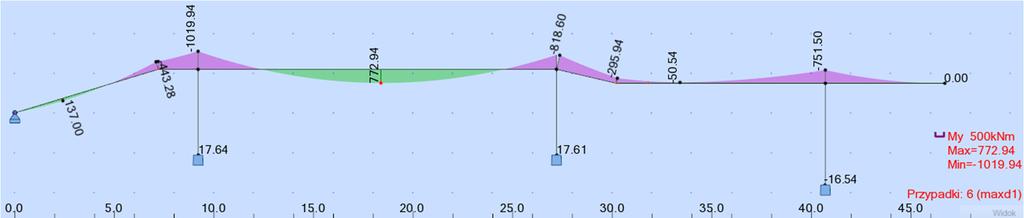

5 Wyniki Rys.1. Moment obliczeniowy [knm] Rys.2. Siły podłużne [kn] Weryfikacja naprężeń. Wymiarowanie słupów OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 8 Pręt_8 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 6 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa PARAMETRY PRZEKROJU: 2 IN 400 h=40.0 cm b=31.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.4 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=2.2 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrc = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 By*Mymax = kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: Ly = 4.30 m Lambda_y = 0.32 Lz = 4.30 m Lambda_z = 0.60 Lwy = 4.30 m Ncr y = kn Lwz = 4.30 m Ncr z = kn Lambda y = fi y = 1.00 Lambda z = fi z = 0.90 Strona 5

6 FORMUŁY WERYFIKACYJNE: N/(fi*Nrc) = 0.17 < 1.00 (39); N/(fiy*Nrc)+By*Mymax/(fiL*Mry) = = 0.18 < Delta y = 1.00 (58) Vz/Vrz = 0.00 < 1.00 (53) Profil poprawny!!! OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 9 Pręt_9 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 6 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa PARAMETRY PRZEKROJU: 2 IN 400 h=40.0 cm b=31.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.4 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=2.2 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrc = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 By*Mymax = kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: Ly = 4.30 m Lambda_y = 0.32 Lz = 4.30 m Lambda_z = 0.60 Lwy = 4.30 m Ncr y = kn Lwz = 4.30 m Ncr z = kn Lambda y = fi y = 1.00 Lambda z = fi z = FORMUŁY WERYFIKACYJNE: N/(fi*Nrc) = 0.13 < 1.00 (39); N/(fiy*Nrc)+By*Mymax/(fiL*Mry) = = 0.15 < Delta y = 1.00 (58) Vz/Vrz = 0.00 < 1.00 (53) Profil poprawny!!! OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 10 Pręt_10 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 6 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa Strona 6

7 PARAMETRY PRZEKROJU: 2 IN 400 h=40.0 cm b=31.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.4 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=2.2 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrc = kn Mry = kn*m Mry_v = kn*m Vz = 3.24 kn KLASA PRZEKROJU = 1 By*Mymax = kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: Ly = 5.10 m Lambda_y = 0.38 Lz = 5.10 m Lambda_z = 0.71 Lwy = 5.10 m Ncr y = kn Lwz = 5.10 m Ncr z = kn Lambda y = fi y = 0.99 Lambda z = fi z = FORMUŁY WERYFIKACYJNE: N/(fi*Nrc) = 0.11 < 1.00 (39); N/(fiy*Nrc)+By*Mymax/(fiL*Mry) = = 0.12 < Delta y = 1.00 (58) Vz/Vrz = 0.00 < 1.00 (53) Profil poprawny!!! Wymiarowanie dźwigarów stalowych OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 2 Pręt_2 PUNKT: 3 WSPÓŁRZĘDNA: x = 1.00 L = 7.52 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 8 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa PARAMETRY PRZEKROJU: 2 IN 550 h=55.0 cm b=270.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.9 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=3.0 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrt = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 Vrz_n = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: Strona 7

8 względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: N/Nrt+My/(fiL*Mry) = = 0.31 < 1.00 (54) Vz/Vrz_n = 0.09 < 1.00 (56) Profil poprawny!!! OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 3 Pręt_3 PUNKT: 3 WSPÓŁRZĘDNA: x = 1.00 L = 2.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 8 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa PARAMETRY PRZEKROJU: 2 IN 550 h=55.0 cm b=270.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.9 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=3.0 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrt = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 Vrz_n = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: N/Nrt+My/(fiL*Mry) = = 0.69 < 1.00 (54) Vz/Vrz_n = 0.14 < 1.00 (56) Profil poprawny!!! OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 4 Pręt_4 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 8 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa Strona 8

9 PARAMETRY PRZEKROJU: 2 IN 550 h=55.0 cm b=270.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.9 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=3.0 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrt = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 Vrz_n = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: N/Nrt+My/(fiL*Mry) = = 0.69 < 1.00 (54) Vz/Vrz_n = 0.16 < 1.00 (56) Profil poprawny!!! OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 5 Pręt_5 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 8 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa PARAMETRY PRZEKROJU: 2 IN 550 h=55.0 cm b=270.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.9 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=3.0 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrt = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 Vrz_n = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: N/Nrt+My/(fiL*Mry) = = 0.56 < 1.00 (54) Strona 9

10 Vz/Vrz_n = 0.08 < 1.00 (56) Profil poprawny!!! OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 6 Pręt_6 PUNKT: 3 WSPÓŁRZĘDNA: x = 1.00 L = m OBCIĄŻENIA: Decydujący przypadek obciążenia: 8 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa PARAMETRY PRZEKROJU: 2 IN 550 h=55.0 cm b=270.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.9 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=3.0 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = 3.24 kn My = kn*m Nrc = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 By*Mymax = kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: Ly = m Lambda_y = 0.56 Lz = m Lambda_z = 0.10 Lwy = m Ncr y = kn Lwz = m Ncr z = kn Lambda y = fi y = 0.95 Lambda z = 8.40 fi z = FORMUŁY WERYFIKACYJNE: N/(fi*Nrc) = 0.00 < 1.00 (39); N/(fiy*Nrc)+By*Mymax/(fiL*Mry) = = 0.51 < Delta y = 1.00 (58) Vz/Vrz = 0.07 < 1.00 (53) Profil poprawny!!! OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 7 Pręt_7 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 8 maxd1 ( )*1.00 MATERIAŁ: STAL St3S fd = MPa E = MPa PARAMETRY PRZEKROJU: 2 IN 550 Strona 10

11 h=55.0 cm b=270.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.9 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=3.0 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My = kn*m Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 Vrz = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: My/(fiL*Mry) = /(1.00* ) = 0.51 < 1.00 (52) Vz/Vrz = 0.10 < 1.00 (53) Profil poprawny!!! Podsumowanie: Pręt Profil Materiał Lay Laz Wytęż. Przypadek 2 Pręt_2 2 IN 550 STAL St3S maxd1 3 Pręt_3 2 IN 550 STAL St3S maxd1 4 Pręt_4 2 IN 550 STAL St3S maxd1 5 Pręt_5 2 IN 550 STAL St3S maxd1 6 Pręt_6 2 IN 550 STAL St3S maxd1 7 Pręt_7 2 IN 550 STAL St3S maxd1 8 Pręt_8 2 IN 400 STAL St3S maxd1 9 Pręt_9 2 IN 400 STAL St3S maxd1 10 Pręt_10 2 IN 400 STAL St3S maxd WPŁYW NA ŚRODOWISKO Realizacja omawianego przedsięwzięcia, w żaden sposób nie wpłynie na degradację krajobrazu, czy zmianę elementów przyrodniczych, a także nie wpłynie na zmianę już istniejących stosunków przyrodniczych Zapotrzebowanie i jakość wody oraz ilość, jakość i sposób odprowadzania ścieków Zapotrzebowanie na wodę ogranicza się jedynie do etapu realizacji inwestycji. Woda będzie wykorzystana do pielęgnacji betonu wykonanych elementów. Na etapie budowy powstawać będą ścieki bytowo-gospodarcze. W obecnej fazie projektowania nie jest możliwe wykonanie prognozy ilości tych zanieczyszczeń. Dla minimalizacji zagrożenia zanieczyszczeniem wód powierzchniowych i gruntowych należy zainstalować na zapleczach i placach budowy przenośne sanitariaty. Ścieki socjalne gromadzone w zbiornikach kabin sanitarnych należy okresowo po napełnieniu opróżniać przez specjalistyczną firmę. Na etapie funkcjonowania obiektu ścieki bytowe nie będą powstawały. Eksploatacja obiektu nie wiąże się z powstawaniem ścieków technologicznych. Strona 11

12 Emisja zanieczyszczeń gazowych, pyłowych i płynnych Na etapie prowadzenia prac budowlanych występować będą okresowe uciążliwości związane z emisją substancji zanieczyszczających, pochodzących ze spalania w silnikach spalinowych samochodów, pojazdów i maszyn wykorzystywanych w pracach budowlanych. Podczas wykonywania prac ziemnych może wystąpić również pylenie. Wspomniane wyżej uciążliwości będą miały charakter tymczasowy. Ich możliwe ograniczenie do minimum zrealizowane zostanie poprzez odpowiednie prowadzenie robót, lokalizację zaplecza budowy oraz odpowiedni harmonogram prac. Na etapie funkcjonowania obiektu brak jest źródeł emisji substancji pyłowych i gazowych do środowiska Rodzaj i ilość wytwarzany odpadów Odpady, które powstaną podczas realizacji inwestycji zaliczane wg katalogu odpadów do grupy 17 (DzU. 2014r., poz Rozporządzenie Ministra Środowiska z dnia 9 grudnia 2014r. w sprawie katalogu odpadów) będą magazynowane w specjalnie wyznaczonych miejscach oraz odpowiednio segregowane, a następnie ponownie wykorzystywane lub utylizowane wg obowiązującej Ustawy o odpadach z dnia 14 grudnia 2012 r. (Dz. U. 2013, poz. 21 z późn. zm.). Prowadzona będzie racjonalna i oszczędna gospodarka materiałami budowlanymi w celu zminimalizowania ilości wytwarzanych odpadów; odpady z prac budowlanych oraz odpady opakowaniowe będą selektywnie zbierane i magazynowane, a następnie przekazywane do odzysku bądź unieszkodliwienia Właściowści akustyczne oraz emisja drgań, promieniowania, pole elektromagnetycznego i innych zakłóceń Na etapie prowadzenia prac inwestycyjnych negatywne oddziaływania mogą wynikać z pogorszenia warunków akustycznych związanych z pracą środków transportu i maszyn drogowych. Niekorzystne oddziaływania, jakie mogą wystąpić głównie w okresie realizacji przedsięwzięcia to hałas przekraczający dopuszczalne normy, dlatego prace w pobliżu obszarów zamieszkanych tj. na początku oraz na końcu opracowania będą prowadzone w godzinach od 6.00 do Ograniczenie emisji hałasu do środowiska jest możliwe przy zastosowaniu nowoczesnych i sprawnych maszyn. Ewentualne przekroczenie dopuszczalnego poziomu będzie miało charakter tymczasowy i będzie związane jedynie z prowadzonymi pracami budowlanymi. Na etapie funkcjonowania obiektu występuje brak źródeł hałasu w związku z powyższym nie będzie przekraczał norm wyznaczonych w Rozporządzeniu Ministra Środowiska z dnia 14 czerwca 2007r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U. 2014r, poz.112) Wpływ obiektu na istniejący drzewostan, powierzchnię ziemi, glebę, wody powierzchniowe i podziemne W trakcie prac budowlanych nie przewiduje się wycinki drzew. Drzewa zlokalizowane na placu budowy oraz te znajdujące się w pobliżu wykonywanych prac budowlanych, a nie przeznaczone do wycinki będą zabezpieczone przed uszkodzeniem. Strona 12

13 Po przeprowadzeniu prac ziemnych i budowlanych zniszczona pokrywa glebowa zostanie przywrócona do stanu poprzedniego. Odsłonięte powierzchnie gruntu zostaną obsiane roślinnością w możliwie jak najszybszym czasie, poprzez zastosowanie materiału siewnego gatunków charakterystycznych dla rejonu prowadzonych prac DANE KOŃCOWE Wszystkie materiały użyte przy pracach budowlanych związanych z budową winny posiadać stosowny atest, certyfikat lub świadectwo zgodności (w pojęciu ustawy Prawo Budowlane) dopuszczających ich stosowanie. Kopię stosownego dokumentu należy dołączyć do dokumentacji budowy. Roboty budowlane i rzemieślnicze powinny być wykonane zgodnie z zasadami sztuki budowlanej oraz obowiązującymi przepisami i normami. W przypadku użycia w dokumentacji projektowej znaków towarowych oraz nazw własnych materiałów, dopuszcza się możliwość zastosowania materiałów równoważnych. Wszystkie zmiany w niniejszej dokumentacji wymagają zgody autora projektu przed ich wprowadzeniem do realizacji. Strona 13

14 Projekt wykonawczy Branża konstrukcyjna CZĘŚĆ GRAFICZNA Strona 14
