Wersja polska. Wprowadzenie. Instalacja sprzętu. PU013 Karta PCI z 1 portem równoległym i 2 portami szeregowymi Sweex

Transkrypt

1 PU013 Karta PCI z 1 portem równoległym i 2 portami szeregowymi Sweex Wprowadzenie Nie narażać karty PU013 na działanie bardzo niskich i bardzo wysokich temperatur. Nie umieszczać urządzenia w miejscu bezpośrednio nasłonecznionym ani blisko urządzeń grzewczych. Nie używać karty PU013 w mocno zapylonych lub wilgotnych miejscach. Chronić urządzenie przed uderzeniami i wstrząsami, ponieważ mogą one doprowadzić do uszkodzenia wewnętrznych układów elektronicznych. Instalacja sprzętu 1. Pamiętaj by wyłączyć komputer PC i odłączyć go od zasilania. 2. Odłącz również kabel drukarki i monitora, ponieważ korzystają one z własnego zasilania. 3. Odkręć i zdejmij obudowę komputera. 4. Pamiętaj by rozładować ewentualne ładunki elektrostatyczne z własnego ciała. Można to zrobić poprzez chwycenie (gołej) rury centralnego ogrzewania lub niepomalowanej rury z wodą. Proszę nie używać wkrętaka z magnetyczną końcówką. Dotknij na chwilę metalowej ramy obudowy komputera PC. Unikaj bezpośredniego dotykania styków gniazda PCI i styków na karcie graficznej. 5. Wyszukaj wolne gniazdo PCI i usuń zabezpieczającą płytkę metalową odpowiedniego gniazda z obudowy komputera. Aby odszukać gniazdo PCI, skorzystaj z instrukcji komputera. 6. Jeśli to możliwe, przymocuj kartę śrubami, aby ją unieruchomić. 7. Po zamontowaniu karty, sprawdź czy pozostałe karty nadal znajdują się w poprawnym położeniu w złączach. Może się zdarzyć, że po dodaniu nowej karty pozostałe karty zostaną nieznacznie wysunięte, w rezultacie czego karta lub nawet cały komputer nie będą działać. 8. Załóż obudowę komputera i poprawnie podłącz z powrotem wszystkie kable. 9. Włącz komputer. 66

2 Instalacja pod Windows XP Po uruchomieniu komputera pojawi się to okno. Wybierz No not this time (Nie, nie tym razem) i kliknij Next (Dalej). Włóż płytę Sweex CD-ROM do napędu CD. Jeśli płyta CD-ROM już znajduje się w napędzie, wysuń ją i wsuń ponownie. Windows zainstaluje sterowniki automatycznie. Jeśli Windows nie może odnaleźć sterowników, wybierz Install from a list or specific location (Zainstaluj z listy lub określonej lokalizacji). 67

3 Kiknij Browse (Przeglądaj) i eksploruj płytę Sweex CD-ROM, aby wyszukać sterowniki. Naciśnij Next (Dalej). Możliwe, że Windows wyświetli informację o braku certyfikatu sterownika. Nie stanowi to przeszkody w poprawnym działaniu karty. Wszystkie produkty Sweex i ich sterowniki są dokładnie sprawdzane. Wybierz opcję Continue Anyway (Kontynuuj mimo to). 68

4 Naciśnij Finish (Zakończ), aby zakończyć instalację. Możliwe, że pierwsze okno pojawi się ponownie. W takim przypadku powtórz procedurę. Instalacja pod Windows Vista Po uruchomieniu komputera pojawi się to okno. Kliknij Locate and install driver software (Zlokalizuj i zainstaluj sterowniki). 69

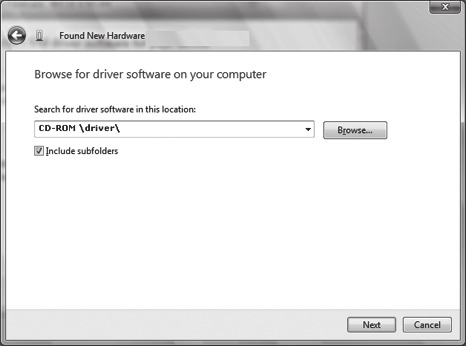

5 Włóż płytę Sweex CD-ROM do napędu CD. Jeśli płyta CD-ROM już znajduje się w napędzie, wysuń ją i wsuń ponownie. Windows zainstaluje sterowniki automatycznie. Jeśli Windows nie może odnaleźć sterowników, wybierz I don t have a disc. Show me other options. (Nie mam dysku. Pokaż mi inne opcje.) w oknie powyżej. Kliknij Browse my computer for driver software (Przeglądaj mój komputer w poszukiwaniu oprogramowania). Eksploruj płytę Sweex CD-ROM, aby wyszukać sterowniki. 70

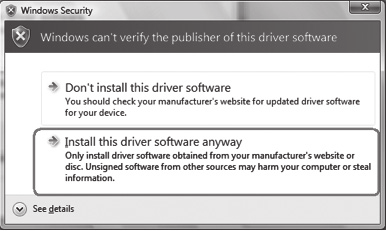

6 Możliwe, że Windows wyświetli informację o braku certyfikatu sterownika. Nie stanowi to przeszkody w poprawnym działaniu karty. Wszystkie produkty Sweex i ich sterowniki są dokładnie sprawdzane. Wybierz opcję Install this driver software anyway (Zainstaluj oprogramowanie sterownika mimo to). Postępuj zgodnie z instrukcjami na ekranie, aby zakończyć instalację. Możliwe, że pierwsze okno pojawi się ponownie. W takim przypadku powtórz procedurę. Ustawienia portu równoległego Ustawienia portu LPT można wyświetlić i dostosować postępując zgodnie z opisem poniżej: Przejdź do START -> settings (ustawienia)-> control panel (panel sterowania) W tym oknie otwórz System. Przejdź do zakładki Hardware (Sprzęt) -> device manager (Menedżer urządzeń). W oknie menedżera urządzeń rozwiń listę Ports (COM & LPT) (Porty COM i LPT) i wybierz: Sweex 1 Port Parallel PCI Card Kliknij nazwę karty prawym przyciskiem myszy, aby otworzyć okno ustawień. 71

7 Pojawi się następujący ekran: Wybierz zakładkę Port settings (Ustawienia portu). Tutaj można wyświetlić lub zmienić port LPT komputera. Uważaj by nie wybrać portu, który już jest używany przez komputer. Może to spowodować powstanie konfliktu sprzętowego. Ustawienia portu szeregowego Ustawienia portów COM można wyświetlić i dostosować postępując zgodnie z opisem poniżej: Przejdź do START -> settings (ustawienia)-> control panel (panel sterowania) W tym oknie otwórz System. Przejdź do zakładki Hardware (Sprzęt) -> device manager (Menedżer urządzeń). W oknie menedżera urządzeń rozwiń listę Ports (COM & LPT) (Porty COM i LPT) i wybierz: PU007V2 Sweex 2 Port Serial (COMxx) Kliknij nazwę karty prawym przyciskiem myszy, aby otworzyć okno ustawień. Pojawi się następujący ekran: Wybierz zakładkę Port settings (Ustawienia portu) i kliknij Advanced (Zaawansowane). 72

8 Tutaj można wyświetlić lub zmienić port COM komputera. Uważaj by nie wybrać portu, który już jest używany przez komputer. Może to spowodować powstanie konfliktu sprzętowego. Ten produkt nie obsługuje wszystkich kluczy sprzętowych. Gwarancja Większość produktów Sweex objęta jest trzyletnią gwarancją. Karty graficzne i produkty elektroniki użytkowej są objęte dwuletnią gwarancją. Nie zapewniamy wsparcia technicznego ani gwarancji obejmującej dołączone oprogramowanie, akumulatory lub baterie. Roszczenia gwarancyjne można składać tylko w punkcie sprzedaży produktu. Wszystkie nazwy handlowe i powiązane z nimi prawa pozostają własnością odpowiednich podmiotów - właścicieli. 73
