1 Grafika inżynierska geometria wykreślna 13. Powierzchnia topograficzna. dr inż. arch. Anna Wancław Politechnika Gdańska, Wydział Architektury Studia inżynierskie, kierunek Gospodarka przestrzenna, semestr I 1

2 13. Zastosowania rzutu cechowanego Zastosowania rzutu cechowanego Własności powierzchni topograficznej Zagadnienia inżynierskie w rzucie cechowanym Projektowanie skarp nasypów i wykopów Przekroje i profile 2

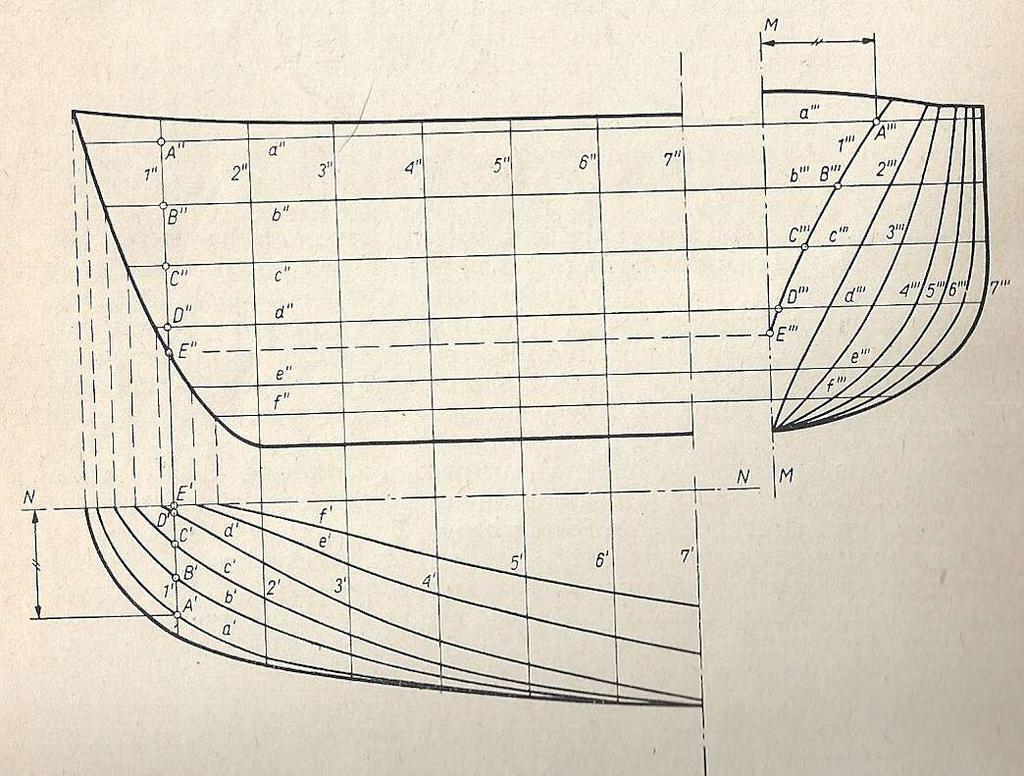

3 Zastosowania rzutu cechowanego Rysunek mechaniczny Rysunek okrętowy Rysunek drogowy

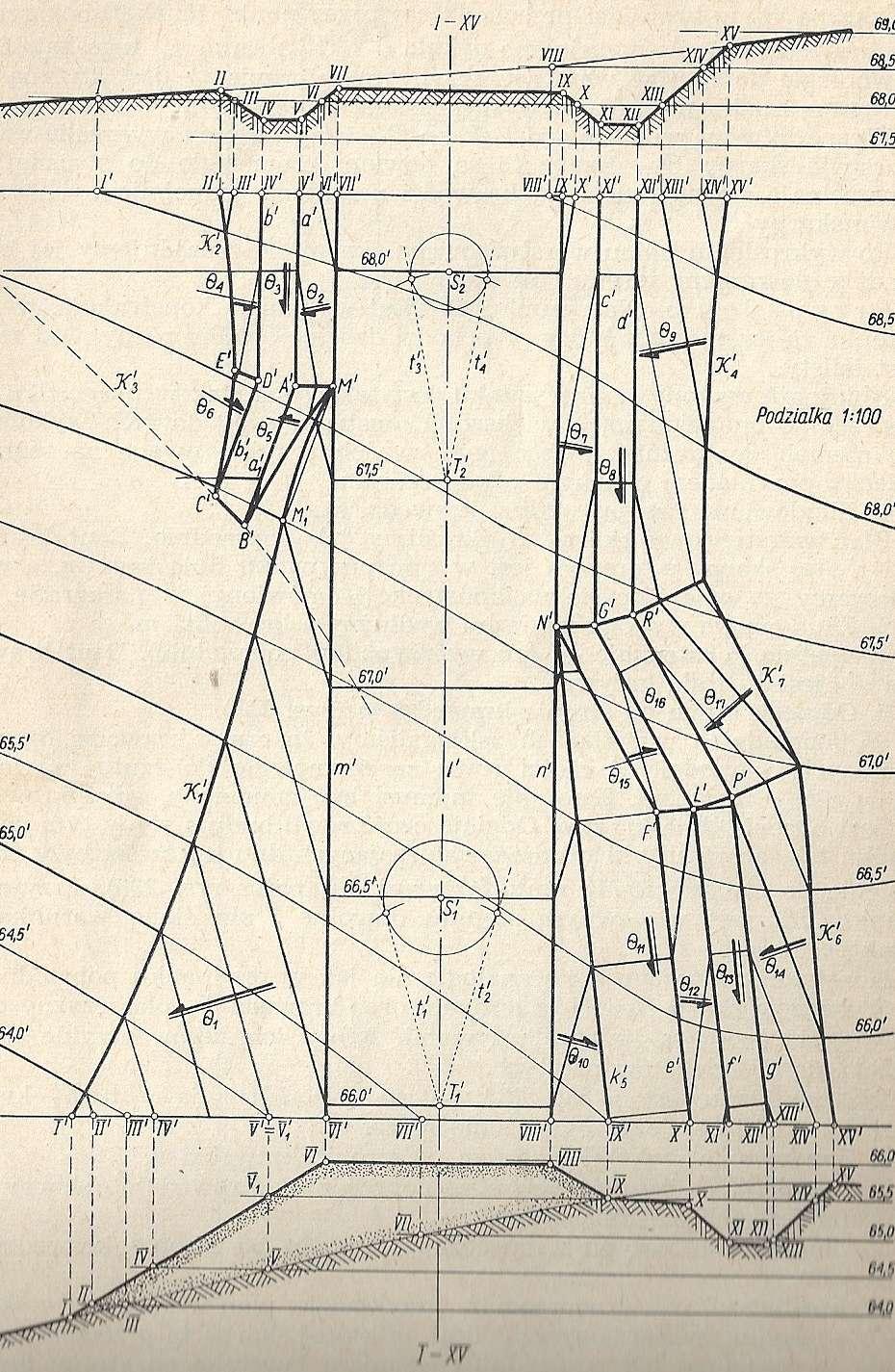

4 Zastosowania rzutu cechowanego

5 5 Zastosowania rzutu cechowanego

6 Odwzorowanie powierzchni w rzucie cechowanym Powierzchnia topograficzna

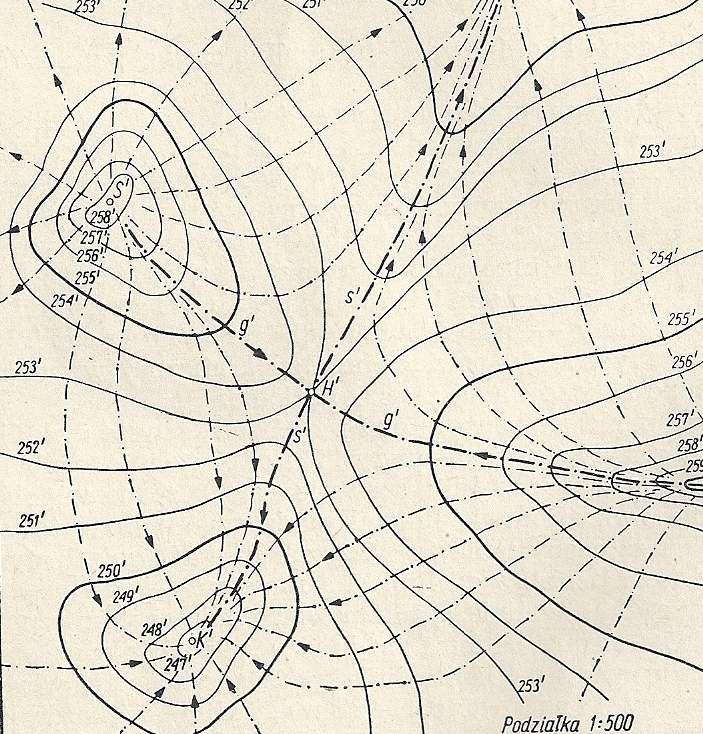

7 Powierzchnia topograficzna - własności Punkt szczytowy Punkt kotlinowy Punkt siodłowy (przełęcz) Linia grzbietowa Linia ściekowa Linia spadu terenu

8 Interpolacja i warstwice interpolowane

9 93 jednostka = 1m skala 1:500 nachylenie skarp wykopu = 1:1,2 nachylenie skarp nasypu = 1:1,

10 93 nasyp linia zerowa jednostka = 1m skala 1:500 nachylenie skarp wykopu = 1:1,2 nachylenie skarp nasypu = 1:1,6 wykop określenie linii zerowej określenie położenia nasypu określenie położenia wykopu

11 93 nasyp linia zerowa nachylenie skarp wykopu = 1:1, nachylenie skarp nasypu = 1:1,6 wykop Konstrukcja nachylenia skarp wykopu i nasypu.

12 93 nasyp 2 x 1 x linia zerowa m w 2 x 1 x m n wykop Konstrukcja modułu skarp wykopu i nasypu

13 93 m w m n Założenie skarp wykopu

14 93 m w m n Konstrukcja krawędzi między skarpami wykopu

15 93 m w m n Konstrukcja krawędzi między terenem i skarpami wykopu

16 93 m w m n Konstrukcja krawędzi między terenem i skarpami wykopu

17 Założenie skarp nasypu. 96 m w m n

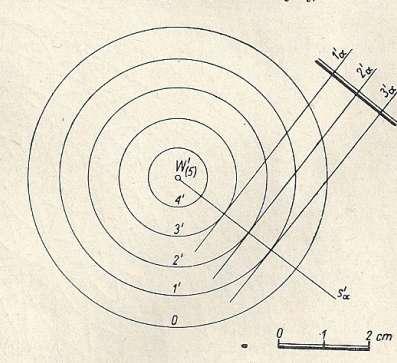

18 Połączenie skarp nasypu powierzchnią stożkową. m w m n

19 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n

20 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n

21 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n 96

22 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n 96

23 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n 96

24 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n 96

25 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n 96

26 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n 96

27 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n 96

28 Konstrukcja krawędzi między terenem i skarpami nasypu. m w m n 96

29 Profil (przekrój) powierzchni topograficznej

30 Konstrukcja profilu przyjęcie płaszczyzny przekroju 4

31 93 Konstrukcja profilu

32 93 Konstrukcja profilu odwzorowanie terenu

33 93 Konstrukcja profilu odwzorowanie placu i skarp

34 93 Konstrukcja profilu przecięcie skarp z terenem

35 93 Konstrukcja profilu przecięcie skarp z terenem

36 Literatura: Iwan Kernicki, Projektowanie geometryczne placów budowlanych i dróg dojazdowych. Wydawnictwo SGGW, Warszawa 2008 Bożena Kotarska-Lewandowska GEOMETRIA WYKREŚLNA. ZADANIA TESTOWE

37 93 jednostka = 1m, skala 1:500 nachylenie skarp wykopu = 1:1,2 nachylenie skarp nasypu = 1:1,
