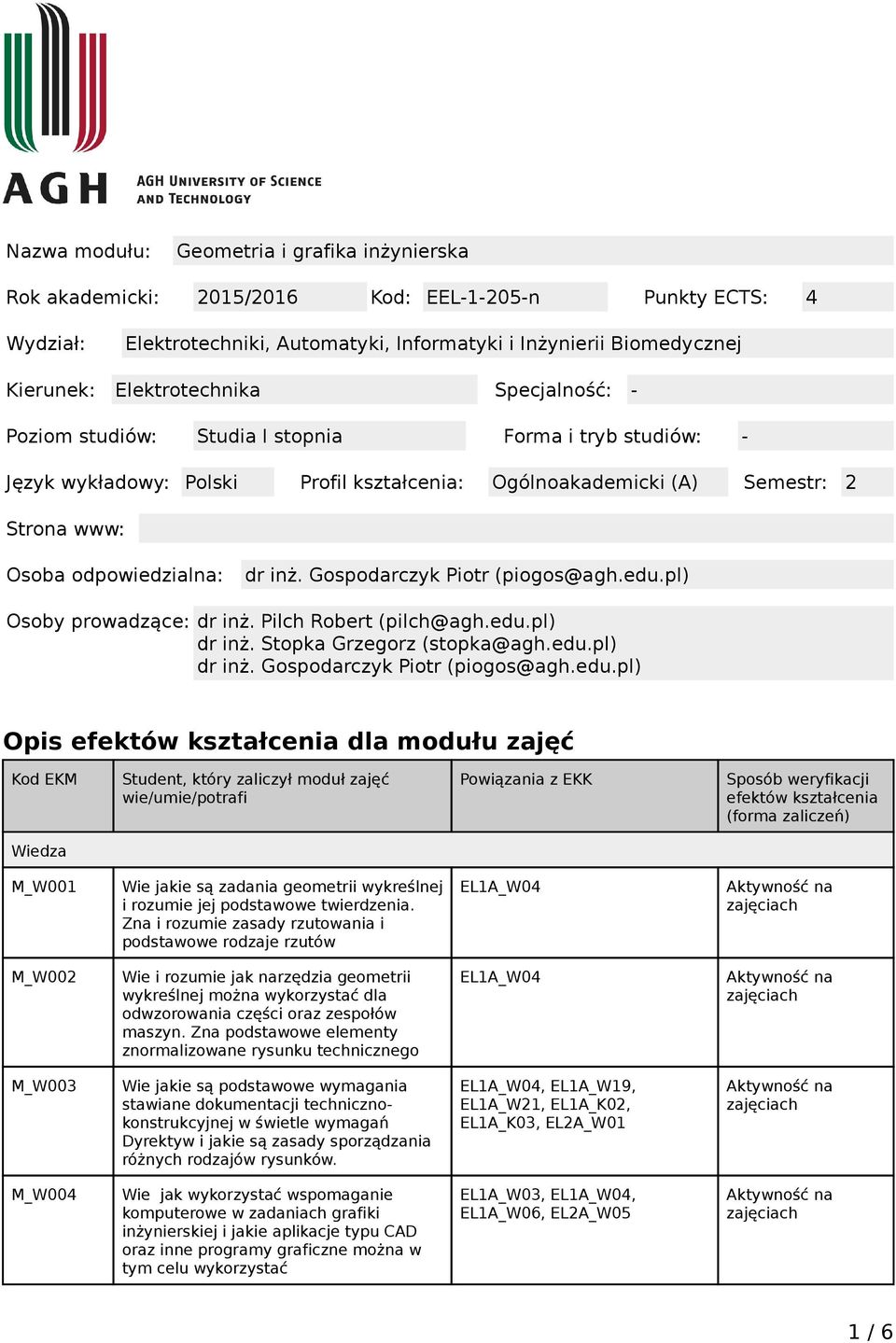

1 Nazwa modułu: Geometria i grafika inżynierska Rok akademicki: 2015/2016 Kod: EEL n Punkty ECTS: 4 Wydział: Elektrotechniki, Automatyki, Informatyki i Inżynierii Biomedycznej Kierunek: Elektrotechnika Specjalność: - Poziom studiów: Studia I stopnia Forma i tryb studiów: - Język wykładowy: Polski Profil kształcenia: Ogólnoakademicki (A) Semestr: 2 Strona www: Osoba odpowiedzialna: dr inż. Gospodarczyk Piotr (piogos@agh.edu.pl) Osoby prowadzące: dr inż. Pilch Robert (pilch@agh.edu.pl) dr inż. Stopka Grzegorz (stopka@agh.edu.pl) dr inż. Gospodarczyk Piotr (piogos@agh.edu.pl) Opis efektów kształcenia dla modułu zajęć Kod EKM Student, który zaliczył moduł zajęć wie/umie/potrafi Powiązania z EKK Sposób weryfikacji efektów kształcenia (forma zaliczeń) Wiedza M_W001 Wie jakie są zadania geometrii wykreślnej i rozumie jej podstawowe twierdzenia. Zna i rozumie zasady rzutowania i podstawowe rodzaje rzutów EL1A_W04 M_W002 Wie i rozumie jak narzędzia geometrii wykreślnej można wykorzystać dla odwzorowania części oraz zespołów maszyn. Zna podstawowe elementy znormalizowane rysunku technicznego EL1A_W04 M_W003 Wie jakie są podstawowe wymagania stawiane dokumentacji technicznokonstrukcyjnej w świetle wymagań Dyrektyw i jakie są zasady sporządzania różnych rodzajów rysunków. EL1A_W04, EL1A_W19, EL1A_W21, EL1A_K02, EL1A_K03, EL2A_W01 M_W004 Wie jak wykorzystać wspomaganie komputerowe w zadaniach grafiki inżynierskiej i jakie aplikacje typu CAD oraz inne programy graficzne można w tym celu wykorzystać EL1A_W03, EL1A_W04, EL1A_W06, EL2A_W05 1 / 6

2 Umiejętności M_U001 Umie rozwiązywać podstawowe zadania z zakresu geometrii wykreślnej. EL1A_U03, EL1A_U08, EL2A_U07 M_U002 Potrafi rzutować bryły w tym bryły obrotowe o średnim stopniu złożoności w układzie rzutni Monge a EL1A_U03, EL1A_U08 M_U003 Umie sporządzić rysunek wykonawczy prostej części maszynowej. EL1A_U03, EL2A_U01, EL2A_U07 M_U004 Umie odczytać informacje zawarte w rysunku złożeniowym i wykonać detalowanie części na podstawie rysunku złożeniowego. EL1A_U03, EL1A_U08, EL1A_U15, EL2A_U01 M_U005 Umie wykonać rysunek 2D części i części w złożeniu przy wykorzystaniu programu AutoCAD, oraz dokonać opisu rysunku łącznie z wymiarowaniem przy wykorzystaniu komputerowego wspomagania EL1A_U08, EL2A_U02, EL2A_U07 laboratoryjnych M_U006 Umie wykonać model 3D części konstrukcyjnej oraz model złożenia i wygenerować na ich podstawie dokumentacyjne rysunki 2D przy wykorzystaniu programu Autodesk Inventor EL1A_U03, EL1A_U04, EL1A_U08, EL2A_U07 laboratoryjnych Matryca efektów kształcenia w odniesieniu do form zajęć Kod EKM Student, który zaliczył moduł zajęć wie/umie/potrafi Forma zajęć Wykład Ćwiczenia audytoryjne Ćwiczenia laboratoryjne Ćwiczenia projektowe Konwersatori um seminaryjne praktyczne terenowe warsztatowe Inne E-learning Wiedza M_W001 M_W002 Wie jakie są zadania geometrii wykreślnej i rozumie jej podstawowe twierdzenia. Zna i rozumie zasady rzutowania i podstawowe rodzaje rzutów Wie i rozumie jak narzędzia geometrii wykreślnej można wykorzystać dla odwzorowania części oraz zespołów maszyn. Zna podstawowe elementy znormalizowane rysunku technicznego / 6

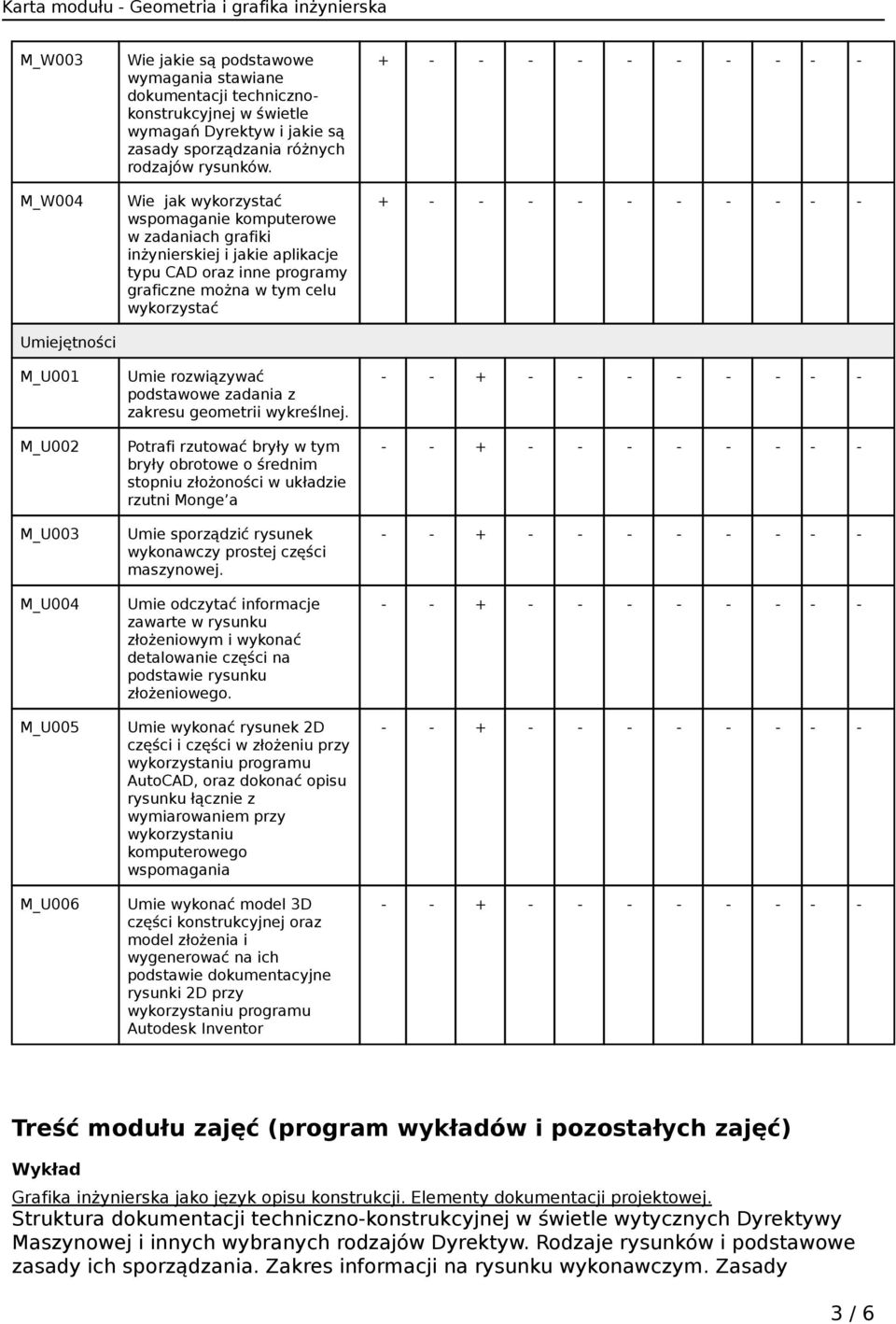

3 M_W003 M_W004 Umiejętności M_U001 M_U002 M_U003 M_U004 M_U005 M_U006 Wie jakie są podstawowe wymagania stawiane dokumentacji technicznokonstrukcyjnej w świetle wymagań Dyrektyw i jakie są zasady sporządzania różnych rodzajów rysunków. Wie jak wykorzystać wspomaganie komputerowe w zadaniach grafiki inżynierskiej i jakie aplikacje typu CAD oraz inne programy graficzne można w tym celu wykorzystać Umie rozwiązywać podstawowe zadania z zakresu geometrii wykreślnej. Potrafi rzutować bryły w tym bryły obrotowe o średnim stopniu złożoności w układzie rzutni Monge a Umie sporządzić rysunek wykonawczy prostej części maszynowej. Umie odczytać informacje zawarte w rysunku złożeniowym i wykonać detalowanie części na podstawie rysunku złożeniowego. Umie wykonać rysunek 2D części i części w złożeniu przy wykorzystaniu programu AutoCAD, oraz dokonać opisu rysunku łącznie z wymiarowaniem przy wykorzystaniu komputerowego wspomagania Umie wykonać model 3D części konstrukcyjnej oraz model złożenia i wygenerować na ich podstawie dokumentacyjne rysunki 2D przy wykorzystaniu programu Autodesk Inventor Treść modułu zajęć (program wykładów i pozostałych zajęć) Wykład Grafika inżynierska jako język opisu konstrukcji. Elementy dokumentacji projektowej. Struktura dokumentacji techniczno-konstrukcyjnej w świetle wytycznych Dyrektywy Maszynowej i innych wybranych rodzajów Dyrektyw. Rodzaje rysunków i podstawowe zasady ich sporządzania. Zakres informacji na rysunku wykonawczym. Zasady 3 / 6

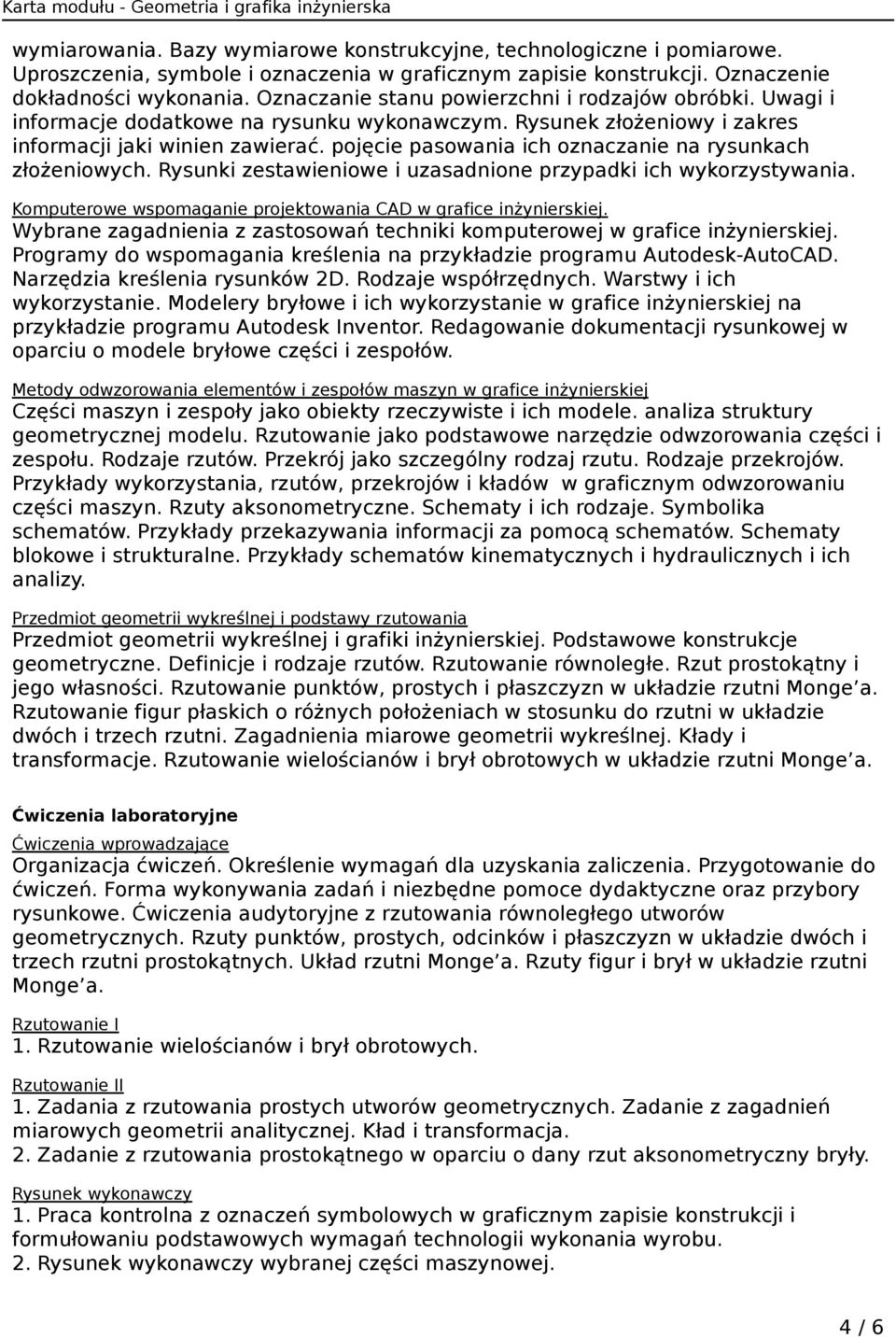

4 wymiarowania. Bazy wymiarowe konstrukcyjne, technologiczne i pomiarowe. Uproszczenia, symbole i oznaczenia w graficznym zapisie konstrukcji. Oznaczenie dokładności wykonania. Oznaczanie stanu powierzchni i rodzajów obróbki. Uwagi i informacje dodatkowe na rysunku wykonawczym. Rysunek złożeniowy i zakres informacji jaki winien zawierać. pojęcie pasowania ich oznaczanie na rysunkach złożeniowych. Rysunki zestawieniowe i uzasadnione przypadki ich wykorzystywania. Komputerowe wspomaganie projektowania CAD w grafice inżynierskiej. Wybrane zagadnienia z zastosowań techniki komputerowej w grafice inżynierskiej. Programy do wspomagania kreślenia na przykładzie programu Autodesk-AutoCAD. Narzędzia kreślenia rysunków 2D. Rodzaje współrzędnych. Warstwy i ich wykorzystanie. Modelery bryłowe i ich wykorzystanie w grafice inżynierskiej na przykładzie programu Autodesk Inventor. Redagowanie dokumentacji rysunkowej w oparciu o modele bryłowe części i zespołów. Metody odwzorowania elementów i zespołów maszyn w grafice inżynierskiej Części maszyn i zespoły jako obiekty rzeczywiste i ich modele. analiza struktury geometrycznej modelu. Rzutowanie jako podstawowe narzędzie odwzorowania części i zespołu. Rodzaje rzutów. Przekrój jako szczególny rodzaj rzutu. Rodzaje przekrojów. Przykłady wykorzystania, rzutów, przekrojów i kładów w graficznym odwzorowaniu części maszyn. Rzuty aksonometryczne. Schematy i ich rodzaje. Symbolika schematów. Przykłady przekazywania informacji za pomocą schematów. Schematy blokowe i strukturalne. Przykłady schematów kinematycznych i hydraulicznych i ich analizy. Przedmiot geometrii wykreślnej i podstawy rzutowania Przedmiot geometrii wykreślnej i grafiki inżynierskiej. Podstawowe konstrukcje geometryczne. Definicje i rodzaje rzutów. Rzutowanie równoległe. Rzut prostokątny i jego własności. Rzutowanie punktów, prostych i płaszczyzn w układzie rzutni Monge a. Rzutowanie figur płaskich o różnych położeniach w stosunku do rzutni w układzie dwóch i trzech rzutni. Zagadnienia miarowe geometrii wykreślnej. Kłady i transformacje. Rzutowanie wielościanów i brył obrotowych w układzie rzutni Monge a. Ćwiczenia laboratoryjne Ćwiczenia wprowadzające Organizacja ćwiczeń. Określenie wymagań dla uzyskania zaliczenia. Przygotowanie do ćwiczeń. Forma wykonywania zadań i niezbędne pomoce dydaktyczne oraz przybory rysunkowe. Ćwiczenia audytoryjne z rzutowania równoległego utworów geometrycznych. Rzuty punktów, prostych, odcinków i płaszczyzn w układzie dwóch i trzech rzutni prostokątnych. Układ rzutni Monge a. Rzuty figur i brył w układzie rzutni Monge a. Rzutowanie I 1. Rzutowanie wielościanów i brył obrotowych. Rzutowanie II 1. Zadania z rzutowania prostych utworów geometrycznych. Zadanie z zagadnień miarowych geometrii analitycznej. Kład i transformacja. 2. Zadanie z rzutowania prostokątnego w oparciu o dany rzut aksonometryczny bryły. Rysunek wykonawczy 1. Praca kontrolna z oznaczeń symbolowych w graficznym zapisie konstrukcji i formułowaniu podstawowych wymagań technologii wykonania wyrobu. 2. Rysunek wykonawczy wybranej części maszynowej. 4 / 6

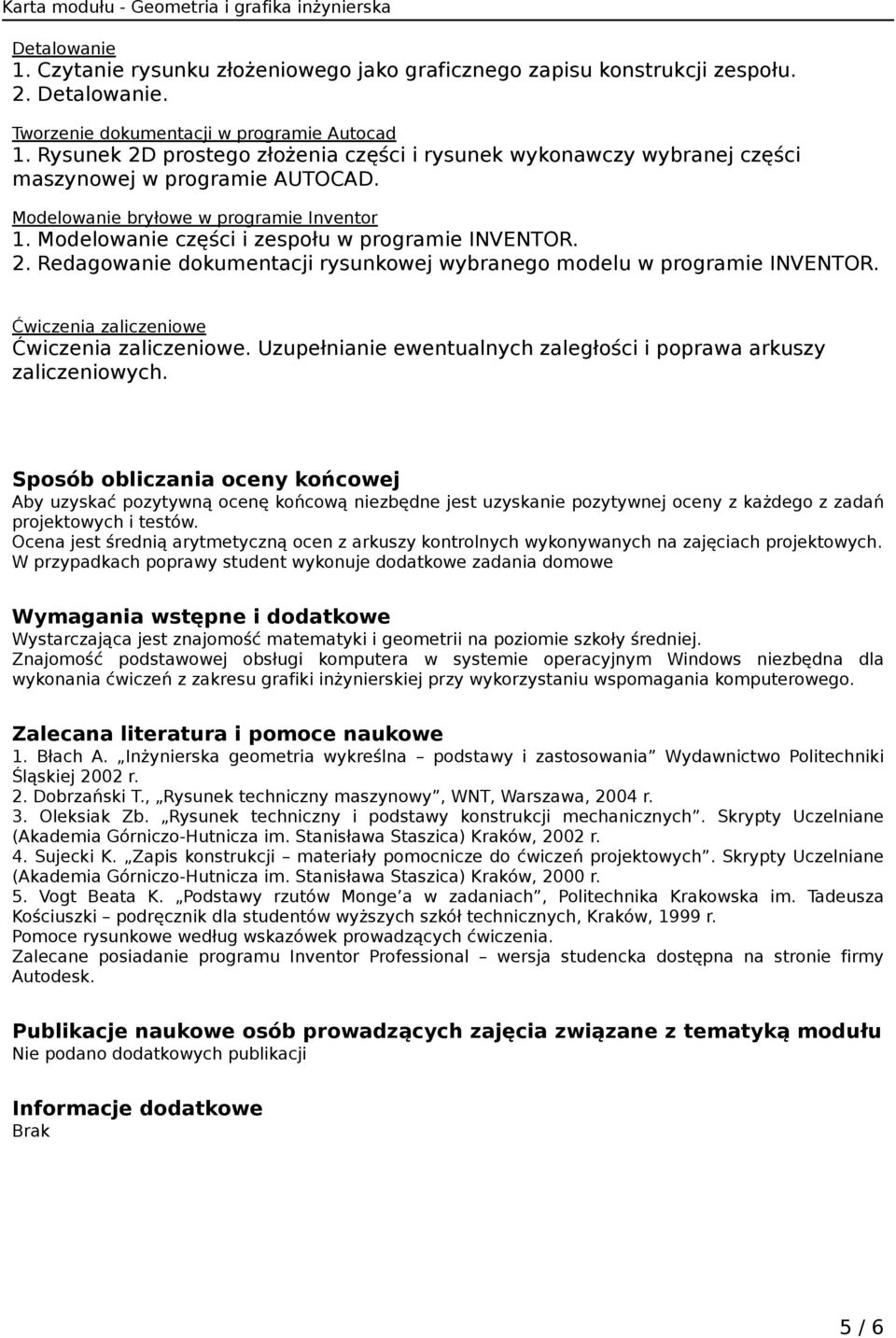

5 Detalowanie 1. Czytanie rysunku złożeniowego jako graficznego zapisu konstrukcji zespołu. 2. Detalowanie. Tworzenie dokumentacji w programie Autocad 1. Rysunek 2D prostego złożenia części i rysunek wykonawczy wybranej części maszynowej w programie AUTOCAD. Modelowanie bryłowe w programie Inventor 1. Modelowanie części i zespołu w programie INVENTOR. 2. Redagowanie dokumentacji rysunkowej wybranego modelu w programie INVENTOR. Ćwiczenia zaliczeniowe Ćwiczenia zaliczeniowe. Uzupełnianie ewentualnych zaległości i poprawa arkuszy zaliczeniowych. Sposób obliczania oceny końcowej Aby uzyskać pozytywną ocenę końcową niezbędne jest uzyskanie pozytywnej oceny z każdego z zadań projektowych i testów. Ocena jest średnią arytmetyczną ocen z arkuszy kontrolnych wykonywanych na projektowych. W przypadkach poprawy student wykonuje dodatkowe zadania domowe Wymagania wstępne i dodatkowe Wystarczająca jest znajomość matematyki i geometrii na poziomie szkoły średniej. Znajomość podstawowej obsługi komputera w systemie operacyjnym Windows niezbędna dla wykonania ćwiczeń z zakresu grafiki inżynierskiej przy wykorzystaniu wspomagania komputerowego. Zalecana literatura i pomoce naukowe 1. Błach A. Inżynierska geometria wykreślna podstawy i zastosowania Wydawnictwo Politechniki Śląskiej 2002 r. 2. Dobrzański T., Rysunek techniczny maszynowy, WNT, Warszawa, 2004 r. 3. Oleksiak Zb. Rysunek techniczny i podstawy konstrukcji mechanicznych. Skrypty Uczelniane (Akademia Górniczo-Hutnicza im. Stanisława Staszica) Kraków, 2002 r. 4. Sujecki K. Zapis konstrukcji materiały pomocnicze do ćwiczeń projektowych. Skrypty Uczelniane (Akademia Górniczo-Hutnicza im. Stanisława Staszica) Kraków, 2000 r. 5. Vogt Beata K. Podstawy rzutów Monge a w zadaniach, Politechnika Krakowska im. Tadeusza Kościuszki podręcznik dla studentów wyższych szkół technicznych, Kraków, 1999 r. Pomoce rysunkowe według wskazówek prowadzących ćwiczenia. Zalecane posiadanie programu Inventor Professional wersja studencka dostępna na stronie firmy Autodesk. Publikacje naukowe osób prowadzących zajęcia związane z tematyką modułu Nie podano dodatkowych publikacji Informacje dodatkowe Brak 5 / 6

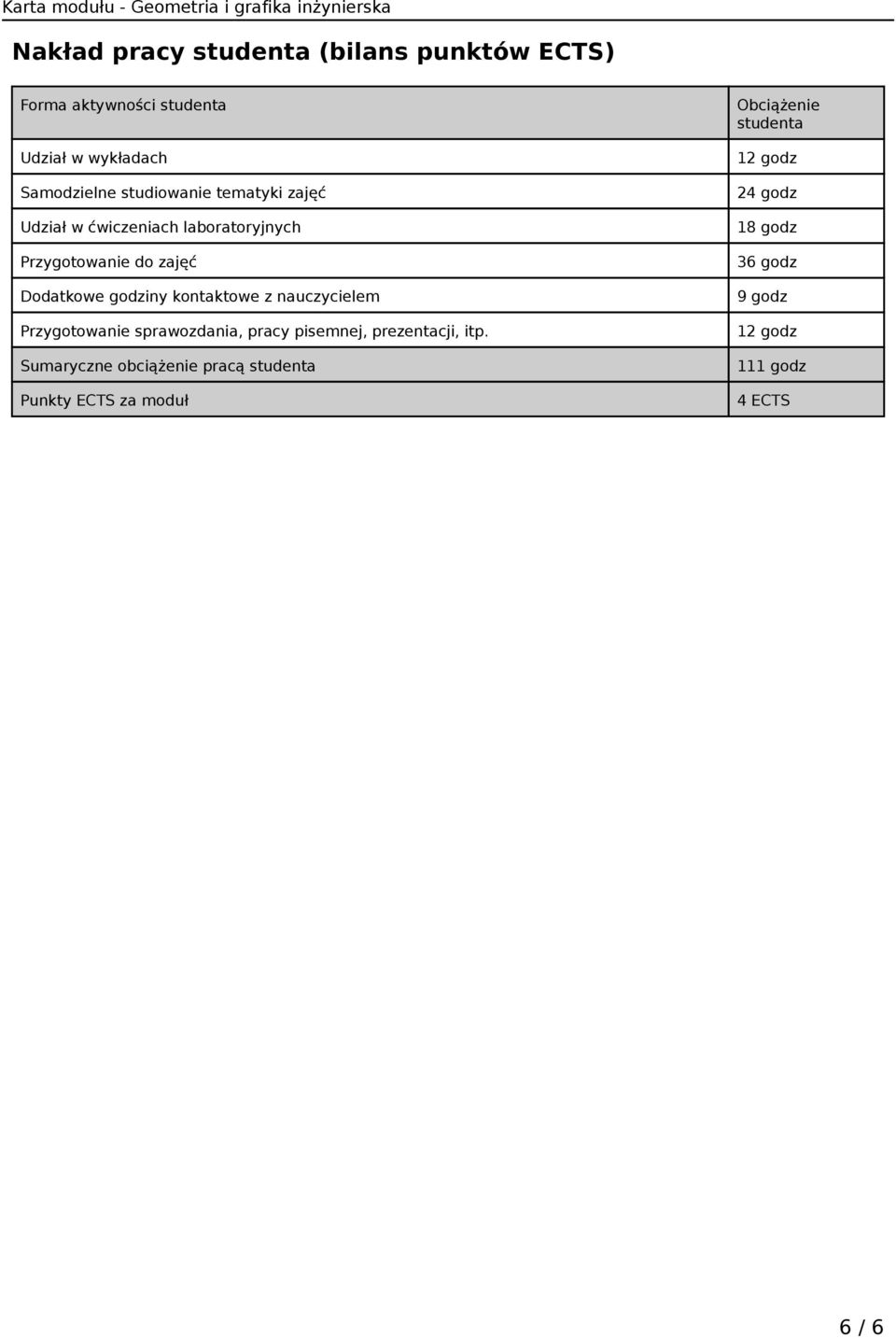

6 Nakład pracy studenta (bilans punktów ECTS) Forma aktywności studenta Udział w wykładach Samodzielne studiowanie tematyki zajęć Udział w ćwiczeniach laboratoryjnych Przygotowanie do zajęć Dodatkowe godziny kontaktowe z nauczycielem Przygotowanie sprawozdania, pracy pisemnej, prezentacji, itp. Sumaryczne obciążenie pracą studenta Punkty ECTS za moduł Obciążenie studenta 12 godz 24 godz 18 godz 36 godz 9 godz 12 godz 111 godz 4 ECTS 6 / 6
