PL B1. Octanorm-Vertriebs-GmbH für Bauelemente,Filderstadt,DE ,DE, BUP 12/00. Hans Bruder,Aichtal-Aich,DE

Transkrypt

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. F16B 45/00 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Urządzenie nośne i profil mocujący do urządzenia nośnego (30) Pierwszeństwo: ,DE, (73) Uprawniony z patentu: Octanorm-Vertriebs-GmbH für Bauelemente,Filderstadt,DE (43) Zgłoszenie ogłoszono: BUP 12/00 (72) Twórca(y) wynalazku: Hans Bruder,Aichtal-Aich,DE (45) O udzieleniu patentu ogłoszono: WUP 04/08 (74) Pełnomocnik: Nowakowski Janusz, PATPOL Sp. z o.o. PL B1 (57) 1. Urządzenie nośne do budowy stoisk targowych i wystawienniczych, zawierające część nośną, która jest zaopatrzona w rowek mocujący, w którym profil mocujący jest osadzony za pomocą żebra zaczepowego i jest zabezpieczony w swoim położeniu osadzenia przez środek podpierający, znamienne tym, że profil mocujący (30) jest zaopatrzony w co najmniej jeden profil podpierający (6), wyposażony w co najmniej jedną dźwignię mimośrodową (11) do zabezpieczania profilu mocującego (3) w położeniu osadzenia.

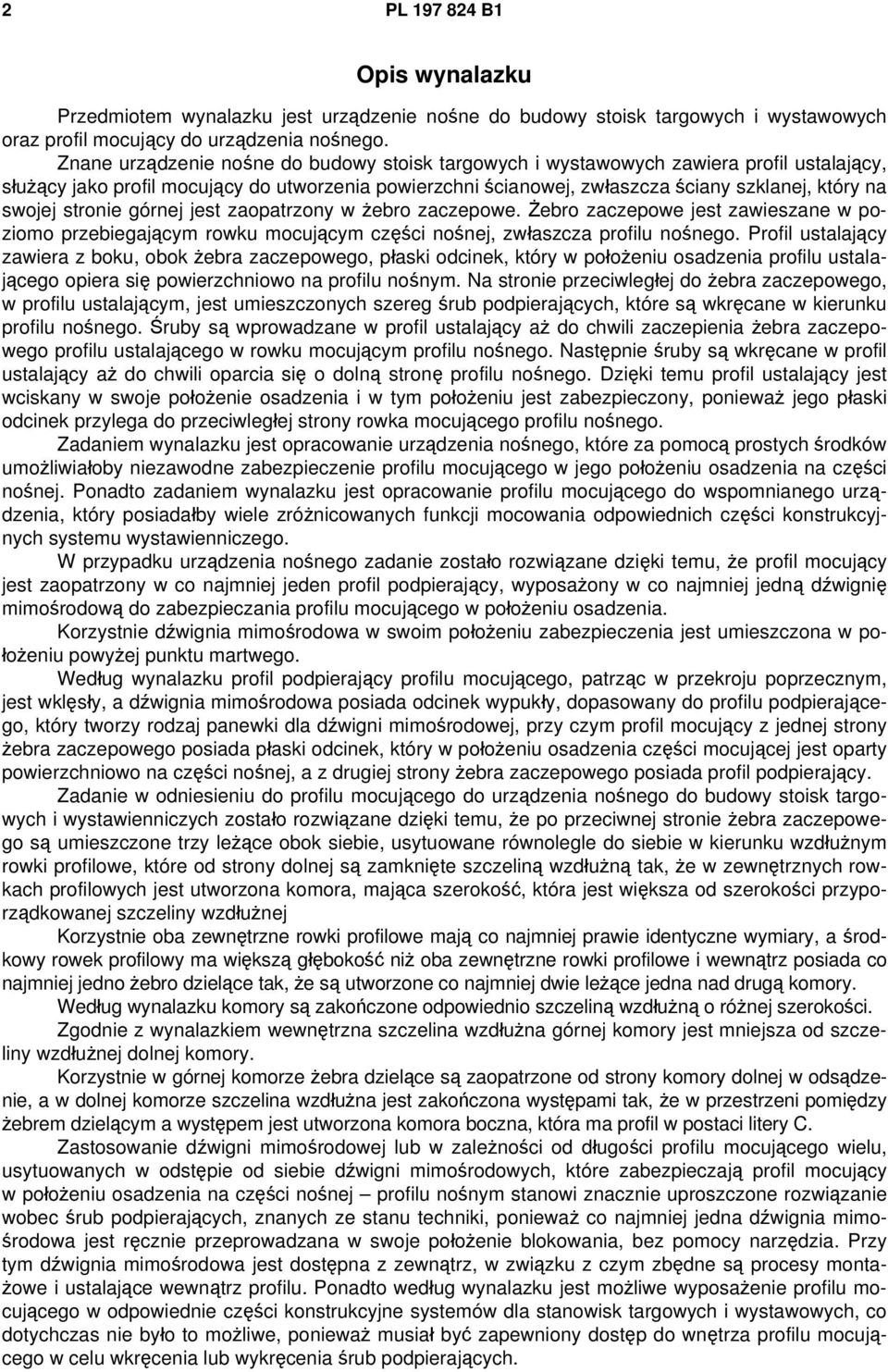

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest urządzenie nośne do budowy stoisk targowych i wystawowych oraz profil mocujący do urządzenia nośnego. Znane urządzenie nośne do budowy stoisk targowych i wystawowych zawiera profil ustalający, służący jako profil mocujący do utworzenia powierzchni ścianowej, zwłaszcza ściany szklanej, który na swojej stronie górnej jest zaopatrzony w żebro zaczepowe. Żebro zaczepowe jest zawieszane w poziomo przebiegającym rowku mocującym części nośnej, zwłaszcza profilu nośnego. Profil ustalający zawiera z boku, obok żebra zaczepowego, płaski odcinek, który w położeniu osadzenia profilu ustalającego opiera się powierzchniowo na profilu nośnym. Na stronie przeciwległej do żebra zaczepowego, w profilu ustalającym, jest umieszczonych szereg śrub podpierających, które są wkręcane w kierunku profilu nośnego. Śruby są wprowadzane w profil ustalający aż do chwili zaczepienia żebra zaczepowego profilu ustalającego w rowku mocującym profilu nośnego. Następnie śruby są wkręcane w profil ustalający aż do chwili oparcia się o dolną stronę profilu nośnego. Dzięki temu profil ustalający jest wciskany w swoje położenie osadzenia i w tym położeniu jest zabezpieczony, ponieważ jego płaski odcinek przylega do przeciwległej strony rowka mocującego profilu nośnego. Zadaniem wynalazku jest opracowanie urządzenia nośnego, które za pomocą prostych środków umożliwiałoby niezawodne zabezpieczenie profilu mocującego w jego położeniu osadzenia na części nośnej. Ponadto zadaniem wynalazku jest opracowanie profilu mocującego do wspomnianego urządzenia, który posiadałby wiele zróżnicowanych funkcji mocowania odpowiednich części konstrukcyjnych systemu wystawienniczego. W przypadku urządzenia nośnego zadanie zostało rozwiązane dzięki temu, że profil mocujący jest zaopatrzony w co najmniej jeden profil podpierający, wyposażony w co najmniej jedną dźwignię mimośrodową do zabezpieczania profilu mocującego w położeniu osadzenia. Korzystnie dźwignia mimośrodowa w swoim położeniu zabezpieczenia jest umieszczona w położeniu powyżej punktu martwego. Według wynalazku profil podpierający profilu mocującego, patrząc w przekroju poprzecznym, jest wklęsły, a dźwignia mimośrodowa posiada odcinek wypukły, dopasowany do profilu podpierającego, który tworzy rodzaj panewki dla dźwigni mimośrodowej, przy czym profil mocujący z jednej strony żebra zaczepowego posiada płaski odcinek, który w położeniu osadzenia części mocującej jest oparty powierzchniowo na części nośnej, a z drugiej strony żebra zaczepowego posiada profil podpierający. Zadanie w odniesieniu do profilu mocującego do urządzenia nośnego do budowy stoisk targowych i wystawienniczych zostało rozwiązane dzięki temu, że po przeciwnej stronie żebra zaczepowego są umieszczone trzy leżące obok siebie, usytuowane równolegle do siebie w kierunku wzdłużnym rowki profilowe, które od strony dolnej są zamknięte szczeliną wzdłużną tak, że w zewnętrznych rowkach profilowych jest utworzona komora, mająca szerokość, która jest większa od szerokości przyporządkowanej szczeliny wzdłużnej Korzystnie oba zewnętrzne rowki profilowe mają co najmniej prawie identyczne wymiary, a środkowy rowek profilowy ma większą głębokość niż oba zewnętrzne rowki profilowe i wewnątrz posiada co najmniej jedno żebro dzielące tak, że są utworzone co najmniej dwie leżące jedna nad drugą komory. Według wynalazku komory są zakończone odpowiednio szczeliną wzdłużną o różnej szerokości. Zgodnie z wynalazkiem wewnętrzna szczelina wzdłużna górnej komory jest mniejsza od szczeliny wzdłużnej dolnej komory. Korzystnie w górnej komorze żebra dzielące są zaopatrzone od strony komory dolnej w odsądzenie, a w dolnej komorze szczelina wzdłużna jest zakończona występami tak, że w przestrzeni pomiędzy żebrem dzielącym a występem jest utworzona komora boczna, która ma profil w postaci litery C. Zastosowanie dźwigni mimośrodowej lub w zależności od długości profilu mocującego wielu, usytuowanych w odstępie od siebie dźwigni mimośrodowych, które zabezpieczają profil mocujący w położeniu osadzenia na części nośnej profilu nośnym stanowi znacznie uproszczone rozwiązanie wobec śrub podpierających, znanych ze stanu techniki, ponieważ co najmniej jedna dźwignia mimośrodowa jest ręcznie przeprowadzana w swoje położenie blokowania, bez pomocy narzędzia. Przy tym dźwignia mimośrodowa jest dostępna z zewnątrz, w związku z czym zbędne są procesy montażowe i ustalające wewnątrz profilu. Ponadto według wynalazku jest możliwe wyposażenie profilu mocującego w odpowiednie części konstrukcyjne systemów dla stanowisk targowych i wystawowych, co dotychczas nie było to możliwe, ponieważ musiał być zapewniony dostęp do wnętrza profilu mocującego w celu wkręcenia lub wykręcenia śrub podpierających.

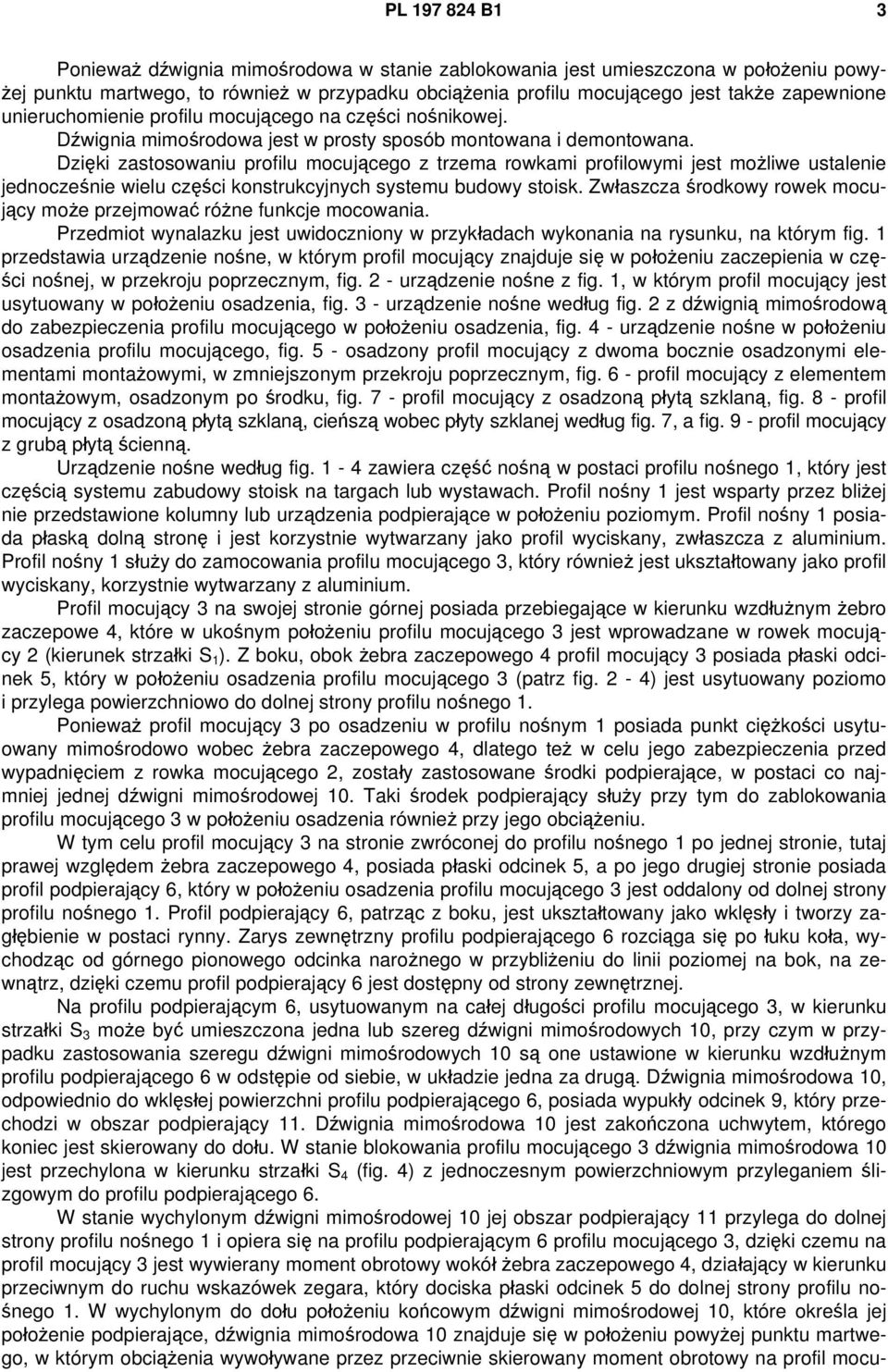

3 PL B1 3 Ponieważ dźwignia mimośrodowa w stanie zablokowania jest umieszczona w położeniu powyżej punktu martwego, to również w przypadku obciążenia profilu mocującego jest także zapewnione unieruchomienie profilu mocującego na części nośnikowej. Dźwignia mimośrodowa jest w prosty sposób montowana i demontowana. Dzięki zastosowaniu profilu mocującego z trzema rowkami profilowymi jest możliwe ustalenie jednocześnie wielu części konstrukcyjnych systemu budowy stoisk. Zwłaszcza środkowy rowek mocujący może przejmować różne funkcje mocowania. Przedmiot wynalazku jest uwidoczniony w przykładach wykonania na rysunku, na którym fig. 1 przedstawia urządzenie nośne, w którym profil mocujący znajduje się w położeniu zaczepienia w części nośnej, w przekroju poprzecznym, fig. 2 - urządzenie nośne z fig. 1, w którym profil mocujący jest usytuowany w położeniu osadzenia, fig. 3 - urządzenie nośne według fig. 2 z dźwignią mimośrodową do zabezpieczenia profilu mocującego w położeniu osadzenia, fig. 4 - urządzenie nośne w położeniu osadzenia profilu mocującego, fig. 5 - osadzony profil mocujący z dwoma bocznie osadzonymi elementami montażowymi, w zmniejszonym przekroju poprzecznym, fig. 6 - profil mocujący z elementem montażowym, osadzonym po środku, fig. 7 - profil mocujący z osadzoną płytą szklaną, fig. 8 - profil mocujący z osadzoną płytą szklaną, cieńszą wobec płyty szklanej według fig. 7, a fig. 9 - profil mocujący z grubą płytą ścienną. Urządzenie nośne według fig. 1-4 zawiera część nośną w postaci profilu nośnego 1, który jest częścią systemu zabudowy stoisk na targach lub wystawach. Profil nośny 1 jest wsparty przez bliżej nie przedstawione kolumny lub urządzenia podpierające w położeniu poziomym. Profil nośny 1 posiada płaską dolną stronę i jest korzystnie wytwarzany jako profil wyciskany, zwłaszcza z aluminium. Profil nośny 1 służy do zamocowania profilu mocującego 3, który również jest ukształtowany jako profil wyciskany, korzystnie wytwarzany z aluminium. Profil mocujący 3 na swojej stronie górnej posiada przebiegające w kierunku wzdłużnym żebro zaczepowe 4, które w ukośnym położeniu profilu mocującego 3 jest wprowadzane w rowek mocujący 2 (kierunek strzałki S 1 ). Z boku, obok żebra zaczepowego 4 profil mocujący 3 posiada płaski odcinek 5, który w położeniu osadzenia profilu mocującego 3 (patrz fig. 2-4) jest usytuowany poziomo i przylega powierzchniowo do dolnej strony profilu nośnego 1. Ponieważ profil mocujący 3 po osadzeniu w profilu nośnym 1 posiada punkt ciężkości usytuowany mimośrodowo wobec żebra zaczepowego 4, dlatego też w celu jego zabezpieczenia przed wypadnięciem z rowka mocującego 2, zostały zastosowane środki podpierające, w postaci co najmniej jednej dźwigni mimośrodowej 10. Taki środek podpierający służy przy tym do zablokowania profilu mocującego 3 w położeniu osadzenia również przy jego obciążeniu. W tym celu profil mocujący 3 na stronie zwróconej do profilu nośnego 1 po jednej stronie, tutaj prawej względem żebra zaczepowego 4, posiada płaski odcinek 5, a po jego drugiej stronie posiada profil podpierający 6, który w położeniu osadzenia profilu mocującego 3 jest oddalony od dolnej strony profilu nośnego 1. Profil podpierający 6, patrząc z boku, jest ukształtowany jako wklęsły i tworzy zagłębienie w postaci rynny. Zarys zewnętrzny profilu podpierającego 6 rozciąga się po łuku koła, wychodząc od górnego pionowego odcinka narożnego w przybliżeniu do linii poziomej na bok, na zewnątrz, dzięki czemu profil podpierający 6 jest dostępny od strony zewnętrznej. Na profilu podpierającym 6, usytuowanym na całej długości profilu mocującego 3, w kierunku strzałki S 3 może być umieszczona jedna lub szereg dźwigni mimośrodowych 10, przy czym w przypadku zastosowania szeregu dźwigni mimośrodowych 10 są one ustawione w kierunku wzdłużnym profilu podpierającego 6 w odstępie od siebie, w układzie jedna za drugą. Dźwignia mimośrodowa 10, odpowiednio do wklęsłej powierzchni profilu podpierającego 6, posiada wypukły odcinek 9, który przechodzi w obszar podpierający 11. Dźwignia mimośrodowa 10 jest zakończona uchwytem, którego koniec jest skierowany do dołu. W stanie blokowania profilu mocującego 3 dźwignia mimośrodowa 10 jest przechylona w kierunku strzałki S 4 (fig. 4) z jednoczesnym powierzchniowym przyleganiem ślizgowym do profilu podpierającego 6. W stanie wychylonym dźwigni mimośrodowej 10 jej obszar podpierający 11 przylega do dolnej strony profilu nośnego 1 i opiera się na profilu podpierającym 6 profilu mocującego 3, dzięki czemu na profil mocujący 3 jest wywierany moment obrotowy wokół żebra zaczepowego 4, działający w kierunku przeciwnym do ruchu wskazówek zegara, który dociska płaski odcinek 5 do dolnej strony profilu nośnego 1. W wychylonym do dołu położeniu końcowym dźwigni mimośrodowej 10, które określa jej położenie podpierające, dźwignia mimośrodowa 10 znajduje się w położeniu powyżej punktu martwego, w którym obciążenia wywoływane przez przeciwnie skierowany moment obrotowy na profil mocu-

4 4 PL B1 jący 3 nie mogą wyprowadzić dźwigni mimośrodowej 10 z jej położenia podparcia. Po ukośnym osadzeniu profilu mocującego 3 w kierunku strzałki S 1 według fig. 1 ku górze, dźwignia mimośrodowa 10 zostaje przechylona do dołu (kierunek strzałki S 2 do S 4 ), wskutek czego profil mocujący 3 jest zablokowany i zabezpieczony w swoim położeniu osadzenia. W przypadku wielu dźwigni mimośrodowych są one przeprowadzane kolejno w położenie osadzenia przez personel montażowy. Profil mocujący 3 na stronie leżącej naprzeciw żebra zaczepowego 4 posiada ogółem trzy rowki profilowe 7, 8, które są utworzone przez dwa zewnętrzne rowki profilowe 7 i środkowy rowek profilowy 8. Trzy rowki profilowe 7, 8 są umieszczone równolegle obok siebie i równolegle do siebie w kierunku wzdłużnym profilu mocującego 3. Oba zewnętrzne rowki profilowe 7 są w zasadzie ukształtowane identycznie z tym, że lewy rowek profilowy 7 jest zaopatrzony we wzniesienie 6', które jest ukształtowane na początku profilu podpierającego 6. Zewnętrzne rowki profilowe 7 są od strony dolnej zamknięte szczeliną wzdłużną 7' tak, że wewnątrz nich jest utworzona komora, w postaci cylindra. Komory te służą zwłaszcza do przyjmowania profili okrągłych, np. 17, co jest widoczne na fig. 5. Środkowy rowek profilowy 8 (fig. 4) jest ukształtowany jako znacznie szerszy i głębszy niż oba zewnętrzne rowki profilowe 7. Rowek profilowy 8 jest podzielony na dwie, leżące jedna nad drugą komory 12, 13. Górna, leżąca wewnątrz komora 12 jest ograniczona od dołu przez żebro dzielące, korzystnie żebra dzielące 15, które od strony dolnej komory 13 posiadają odsadzenie 16 i tworzą szczelinę wzdłużną 12'. Dolna, leżąca na zewnątrz komora 13 jest zakończona szczeliną wzdłużną 13', mającą skierowane do góry występy 16'. Dzięki temu w zewnętrznej komorze 13 są utworzone dwie komory boczne 14, mające w przekroju kształt litery C, które w położeniu osadzenia profilu mocującego 3 są usytuowane w przybliżeniu pionowo. Szerokość szczeliny wzdłużnej 12' komory 12 odpowiada w przybliżeniu szerokości szczeliny wzdłużnej 7' zewnętrznych rowków profilowych 7, dzięki czemu jak przedstawia fig. 6 w komorze 12 jest ustalana listwa 17, przynależąca do systemu montażowego, względnie górna krawędź pionowo umieszczonej płyty szklanej 18 (fig. 7), która jest ustalona dodatkowo w nie przedstawionych dolnych uchwytach mocujących. Jak już wspomniano komory boczne 14 dolnej komory 13 mają kształt litery C, co umożliwia osadzenie w nich profilu uszczelniającego 21 znanego rodzaju, który uszczelnia, względnie bocznie podpiera osadzoną płytę szklaną 19 (fig. 8). Według fig. 9, w dolnej komorze 13 może być także umieszczona gruba płyta 20, której grubość jest dopasowana do szerokości szczeliny wzdłużnej 13', a żebra dzielące 15 (fig. 4) służą jako powierzchnia podpierająca dla płyty 20. Zastrzeżenia patentowe 1. Urządzenie nośne do budowy stoisk targowych i wystawienniczych, zawierające część nośną, która jest zaopatrzona w rowek mocujący, w którym profil mocujący jest osadzony za pomocą żebra zaczepowego i jest zabezpieczony w swoim położeniu osadzenia przez środek podpierający, znamienne tym, że profil mocujący (30) jest zaopatrzony w co najmniej jeden profil podpierający (6), wyposażony w co najmniej jedną dźwignię mimośrodową (11) do zabezpieczania profilu mocującego (3) w położeniu osadzenia. 2. Urządzenie według zastrz. 1, znamienne tym, że dźwignia mimośrodowa (10) w swoim położeniu zabezpieczenia jest umieszczona w położeniu powyżej punktu martwego. 3. Urządzenie według zastrz. 1, znamienne tym, że profil podpierający (6) profilu mocującego (3), patrząc w przekroju poprzecznym, jest wklęsły, a dźwignia mimośrodowa (10) posiada odcinek wypukły (9), dopasowany do profilu podpierającego (6), który tworzy rodzaj panewki dla dźwigni mimośrodowej (10). 4. Urządzenie według zastrz. 1, znamienne tym, że profil mocujący (3) z jednej strony żebra zaczepowego (4) posiada płaski odcinek (5), który w położeniu osadzenia części mocującej (3) na części nośnej (1) jest oparty powierzchniowo na części nośnej (1), a z drugiej strony żebra zaczepowego (4) posiada profil podpierający (6). 5. Profil mocujący do urządzenia nośnego do budowy stoisk targowych i wystawowych, z żebrem zaczepowym, przebiegającym w kierunku wzdłużnym profilu, znamienny tym, że po przeciwnej stronie żebra zaczepowego (4) są umieszczone trzy leżące obok siebie, usytuowane równolegle do siebie w kierunku wzdłużnym rowki profilowe (7, 8), które od strony dolnej są zamknięte szczeliną wzdłużną (7', 8') tak, że w zewnętrznych rowkach profilowych (7) jest utworzona komora, mająca szerokość, która jest większa od szerokości przyporządkowanej szczeliny wzdłużnej (7').

5 PL B Profil według zastrz. 5, znamienny tym, że oba zewnętrzne rowki profilowe (7) mają co najmniej prawie identyczne wymiary. 7. Profil według zastrz. 5, znamienny tym, że środkowy rowek profilowy (8) ma większą głębokość niż oba zewnętrzne rowki profilowe (7) i wewnątrz posiada co najmniej jedno żebro dzielące (15) tak, że są utworzone co najmniej dwie leżące jedna nad drugą komory (12, 13). 8. Profil według zastrz. 7, znamienny tym, że komory (12, 13) są zakończone odpowiednio szczeliną wzdłużną (12', 13') o różnej szerokości. 9. Profil według zastrz. 8, znamienny tym, że wewnętrzna szczelina wzdłużna (12') górnej komory (12) jest mniejsza od szczeliny wzdłużnej (13') dolnej komory (13). 10. Profil według zastrz. 9, znamienny tym, że w górnej komorze (12) żebra dzielące (15) są zaopatrzone od strony komory dolnej (13) w odsadzenie (16), a w dolnej komorze (13) szczelina wzdłużna (13') jest zakończona występami (16'). 11. Profil według zastrz. 10, znamienny tym, że w przestrzeni pomiędzy żebrem dzielącym (15) a występem (16') jest utworzona komora boczna (14). 12. Profil według zastrz. 11, znamienny tym, że komora boczna (14) ma profil w postaci litery C. Rysunki

6 6 PL B1 Departament Wydawnictw UP RP Nakład 50 egz. Cena 2,00 zł.
