(12) OPIS PATENTOWY (19) PL

Transkrypt

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (21) Numer zgłoszenia: (22) Data zgłoszenia: (86) Data i numer zgłoszenia międzynarodowego: , PCT/GB95/00358 (87) Data i numer publikacji zgłoszenia międzynarodowego: , WO95/22251, PCT Gazette nr 37/95 (11) (13) B1 (51) IntCl6 A01K 83/02 (54) Haczyk na ryby (30) Pierwszeństwo: ,ZA,94/1203 (73) Uprawniony z patentu: Van Der Hoven Nicolaas Phillipus Jacobus, Van Der Hoven Henry Justus Herman, (43) Zgłoszenie ogłoszono: BUP 26/96 (45) O udzieleniu patentu ogłoszono: WUP 04/99 (72) Twórcy wynalazku: Nicolaas Phillipus Jacobus Van Der Hoven, Henry Justus Herman Van Der Hoven, (74) Pełnomocnik: Misztak Irena, PATPOL Spółka z o.o. PL B1 (57) 1. Haczyk na ryby obejmujący trzonek, który z jednej strony zakończony jest hakowatym elementem, a z drugiej główką trzonka, i element zamykający posiadający zakończenie osadcze i wolny koniec oddalony od zakończenia osadczego, przy czym element zamykający przemieszczany jest z położenia otwarcia, w którym przylega do trzonka, do położenia zamknięcia, w którym usytuowany jak w poprzek luki istniejącej między trzonkiem i wierzchołkiem hakowatego elementu, oraz zaczep osadzony suwliwie względem trzonka, poruszający się równolegle do trzonka, między pierwszym położeniem, w którym przytrzymuje on element zamykający w położeniu otwarcia, i drugim położeniem, w którym zwalnia on element zamykający umożliwiając przemieszczenie go w położenie zamknięcia, a element zamykający posiada element oporowy, który współdziała z zaczepem, gdy zaczep przytrzymuje element zamykający w pozycji otwarcia, znamienny tym, że element oporowy (40) znajduje się między wolnym końcem (20) 1 osadczym zakończeniem elementu zamykającego (18) i jest oddalony od jego wolnego końca. FIG 3

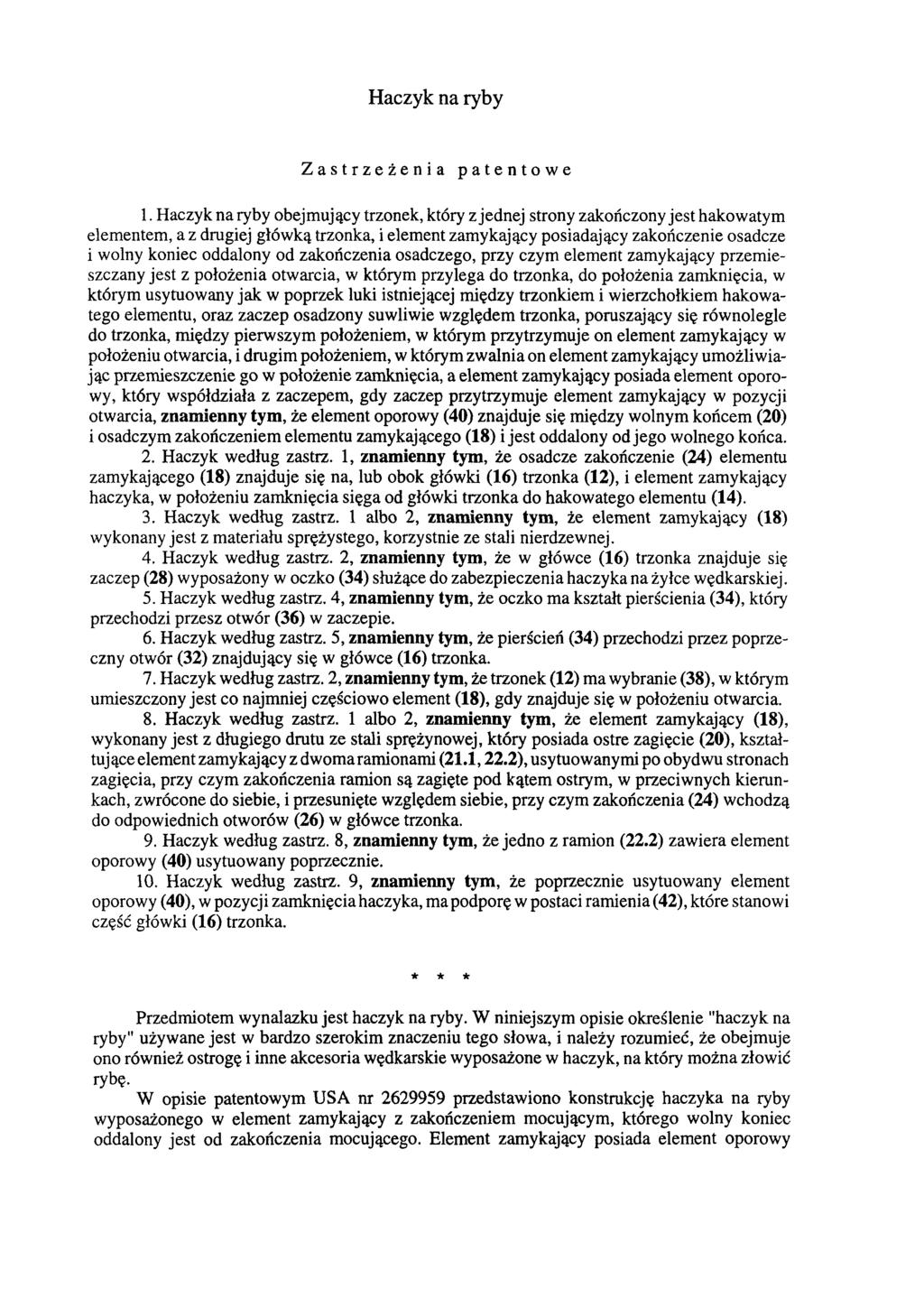

2 Haczyk na ryby Zastrzeżenia patentowe 1. Haczyk na ryby obejmujący trzonek, który z jednej strony zakończony jest hakowatym elementem, a z drugiej główką trzonka, i element zamykający posiadający zakończenie osadcze i wolny koniec oddalony od zakończenia osadczego, przy czym element zamykający przemieszczany jest z położenia otwarcia, w którym przylega do trzonka, do położenia zamknięcia, w którym usytuowany jak w poprzek luki istniejącej między trzonkiem i wierzchołkiem hakowatego elementu, oraz zaczep osadzony suwliwie względem trzonka, poruszający się równolegle do trzonka, między pierwszym położeniem, w którym przytrzymuje on element zamykający w położeniu otwarcia, i drugim położeniem, w którym zwalnia on element zamykający umożliwiając przemieszczenie go w położenie zamknięcia, a element zamykający posiada element oporowy, który współdziała z zaczepem, gdy zaczep przytrzymuje element zamykający w pozycji otwarcia, znamienny tym, że element oporowy (40) znajduje się między wolnym końcem (20) i osadczym zakończeniem elementu zamykającego (18) i jest oddalony od jego wolnego końca. 2. Haczyk według zastrz. 1, znamienny tym, że osadcze zakończenie (24) elementu zamykającego (18) znajduje się na, lub obok główki (16) trzonka (12), i element zamykający haczyka, w położeniu zamknięcia sięga od główki trzonka do hakowatego elementu (14). 3. Haczyk według zastrz. 1 albo 2, znamienny tym, że element zamykający (18) wykonany jest z materiału sprężystego, korzystnie ze stali nierdzewnej. 4. Haczyk według zastrz. 2, znamienny tym, że w główce (16) trzonka znajduje się zaczep (28) wyposażony w oczko (34) służące do zabezpieczenia haczyka na żyłce wędkarskiej. 5. Haczyk według zastrz. 4, znamienny tym, że oczko ma kształt pierścienia (34), który przechodzi przesz otwór (36) w zaczepie. 6. Haczyk według zastrz. 5, znamienny tym, że pierścień (34) przechodzi przez poprzeczny otwór (32) znajdujący się w główce (16) trzonka. 7. Haczyk według zastrz. 2, znamienny tym, że trzonek (12) ma wybranie (38), w którym umieszczony jest co najmniej częściowo element (18), gdy znajduje się w położeniu otwarcia. 8. Haczyk według zastrz. 1 albo 2, znamienny tym, że element zamykający (18), wykonany jest z długiego drutu ze stali sprężynowej, który posiada ostre zagięcie (20), kształtujące element zamykający z dwoma ramionami (21.1, 22.2), usytuowanymi po obydwu stronach zagięcia, przy czym zakończenia ramion są zagięte pod kątem ostrym, w przeciwnych kierunkach, zwrócone do siebie, i przesunięte względem siebie, przy czym zakończenia (24) wchodzą do odpowiednich otworów (26) w główce trzonka. 9. Haczyk według zastrz. 8, znamienny tym, że jedno z ramion (22.2) zawiera element oporowy (40) usytuowany poprzecznie. 10. Haczyk według zastrz. 9, znamienny tym, że poprzecznie usytuowany element oporowy (40), w pozycji zamknięcia haczyka, ma podporę w postaci ramienia (42), które stanowi część główki (16) trzonka. * * * Przedmiotem wynalazku jest haczyk na ryby. W niniejszym opisie określenie "haczyk na ryby" używane jest w bardzo szerokim znaczeniu tego słowa, i należy rozumieć, że obejmuje ono również ostrogę i inne akcesoria wędkarskie wyposażone w haczyk, na który można złowić rybę. W opisie patentowym USA nr przedstawiono konstrukcję haczyka na ryby wyposażonego w element zamykający z zakończeniem mocującym, którego wolny koniec oddalony jest od zakończenia mocującego. Element zamykający posiada element oporowy

3 współdziałający ze specjalnym zaczepem. Zaczep ten osadzony jest suwliwie względem trzonka haczyka i umożliwia przemieszczanie się elementu zamykającego. Przedmiotem wynalazku jest haczyk na ryby, który obejmuje trzonek, z jednej strony zakończony hakowatym elementem, a z drugiej strony główką. Poza tym haczyk zawiera element zamykający, posiadający zakończenie osadcze i wolny koniec oddalony od tego zakończenia, przy czym element ten ma możliwość przemieszczania się między położeniem otwarcia, w którym przylega do trzonka i położeniem zamknięcia, w którym usytuowany jest w poprzek luki istniejącej między trzonkiem i wierzchołkiem hakowatego elementu, oraz zaczep zamontowany w główce trzonka, z możliwością suwliwego przemieszczania się względem trzonka, w kierunku równoległym do niego, między pierwszym położeniem, w którym zaczep przytrzymuje element zamykający haczyka w położeniu otwarcia i drugim położeniem, w którym zaczep zwalnia element zamykający haczyka, pozwalając przemieścić się do położenia zamknięcia. Istota wynalazku polega na tym, że element oporowy znajduje się między wolnym końcem i osadczym zakończeniem elementu zamykającego i jest oddalony od jego wolnego końca. Korzystnie, osadcze zakończenie elementu zamykającego znajduje się na, lub obok główki trzonka, a element zamykający haczyka, w położeniu zamknięcia sięga od główki trzonka do hakowatego elementu, przy czym element zamykający wykonany jest z materiału sprężystego, korzystnie ze stali nierdzewnej. W główce trzonka znajduje się zaczep wyposażony w oczko służące do zabezpieczenia haczyka na żyłce wędkarskiej, przy czym oczko ma kształt pierścienia, który przechodzi przez otwór w zaczepie i przez poprzeczny otwór znajdujący się w główce trzonka. Trzonek haczyka ma wybranie, w którym umieszczony jest co najmniej częściowo element zamykajacy, gdy znajduje się w położeniu otwarcia. Element zamykający haczyka, wykonany jest z długiego drutu ze stali sprężynowej, który posiada ostre zagięcie, kształtujące element zamykający z dwoma ramionami, usytuowanymi po obydwu stronach zagięcia, przy czym zakończenia ramion są zagięte pod kątem ostrym, w przeciwnych kierunkach, zwrócone do siebie, i przesunięte względem siebie, i wchodzą do odpowiednich otworów znajdujących się w główce trzonka, przy czym jedno z ramion zawiera element oporowy usytuowany poprzecznie. Główka trzonka wyposażona jest w ramię, które stanowi podporę dla poprzecznie usytuowanego elementu oporowego, w pozycji zamknięcia haczyka. Przy tej konstrukcji haczyka, gdy ryba pociągnie haczyk, naprężenie powstałe w żyłce, spowoduje przemieszczenie zaczepu między pierwszym i drugim położeniem, i w ten sposób nastąpi uwolnienie elementu zamykającego haczyka i przemieszczenie go z położenia otwarcia do położenia zamknięcia. Otwór poprzeczny wykonany w główce trzonka powinien mieć taką średnicę, aby umożliwić tylko suwliwe przemieszczanie się zaczepu między pierwszym i drugim położeniem. Przy takiej konstrukcji, pierścień będzie służył do trwałego przytrzymywania zaczepu w główce trzonka. Przedmiot wynalazku został przedstawiony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia haczyk na ryby, w widoku z boku w położeniu zamknięcia, fig. 2 - haczyk według wynalazku w położeniu otwarcia, fig. 3 - widok w kierunku strzałki III na fig. 2, fig. 4 - różne elementy haczyka na ryby w stanie zdemontowanym, fig. 5 - wycinek przekroju wzdłuż linii V-V na fig. 2. Na opisanych powyżej figurach rysunku, oznaczenie 10 dotyczy ogólnie haczyka na ryby, który zawiera trzonek 12 zakończony z jednej strony hakowatym kolczastym elementem 14, a z drugiej główką 16. Jak to jest najlepiej widoczne na fig. 3, grubość materiału, z jakiego wykonany jest trzonek 12, hakowaty element 14 i główka 16 jest większa w obszarze główki 16, niż w obszarze trzonka 12 i hakowatego elementu 14. Dalej haczyk na ryby 10 zawiera element zamykający 18, który stanowi długi sprężyście podatny drut, wykonany ze stali nierdzewnej, który ma ostre zagięcie w punkcie 20, co tworzy element zamykający haczyka z ramionami 22.1 i 22.2 usytuowanymi po obydwu stronach

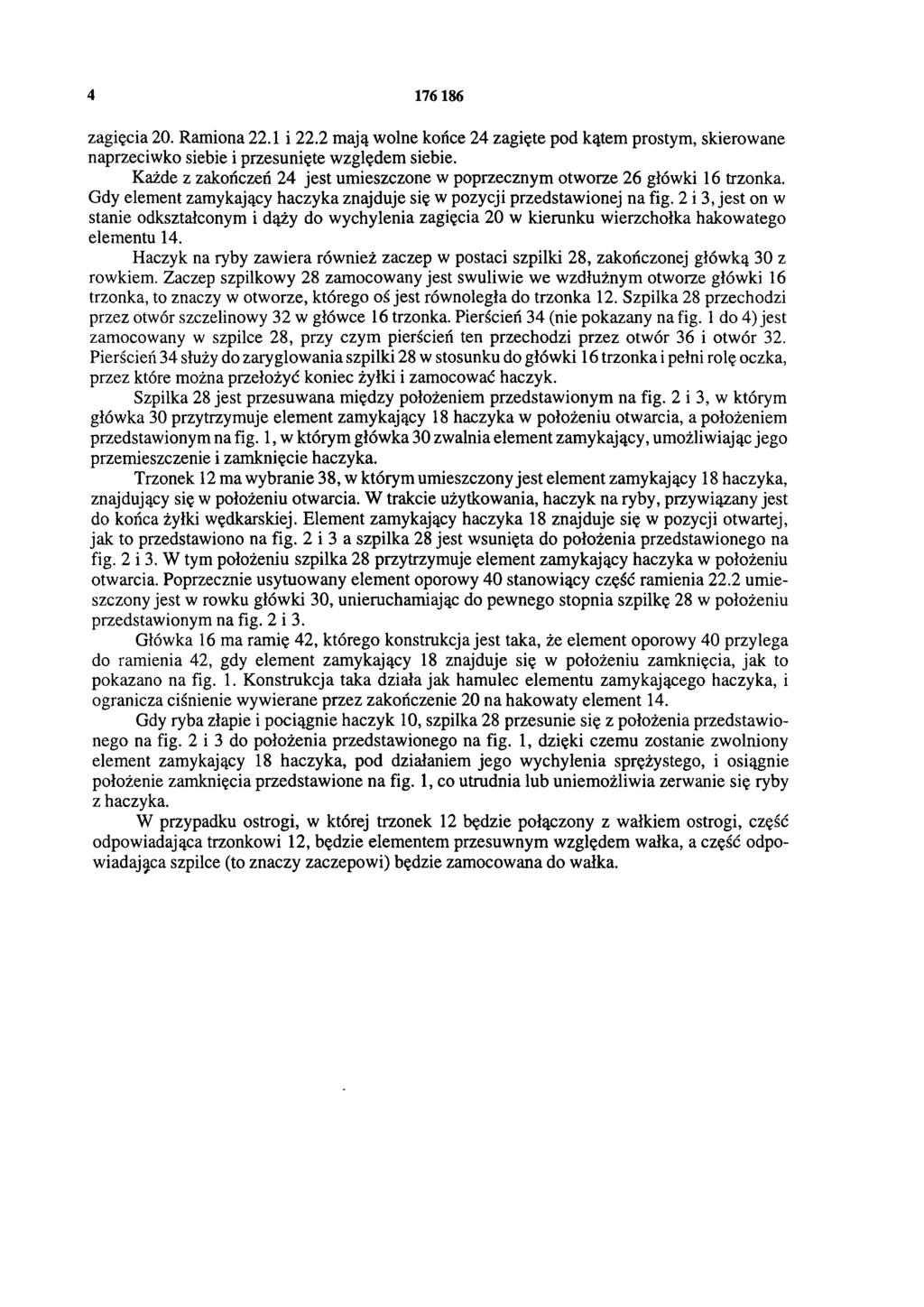

4 zagięcia 20. Ramiona 22.1 i 22.2 mają wolne końce 24 zagięte pod kątem prostym, skierowane naprzeciwko siebie i przesunięte względem siebie. Każde z zakończeń 24 jest umieszczone w poprzecznym otworze 26 główki 16 trzonka. Gdy element zamykający haczyka znajduje się w pozycji przedstawionej na fig. 2 i 3, jest on w stanie odkształconym i dąży do wychylenia zagięcia 20 w kierunku wierzchołka hakowatego elementu 14. Haczyk na ryby zawiera również zaczep w postaci szpilki 28, zakończonej główką 30 z rowkiem. Zaczep szpilkowy 28 zamocowany jest swuliwie we wzdłużnym otworze główki 16 trzonka, to znaczy w otworze, którego oś jest równoległa do trzonka 12. Szpilka 28 przechodzi przez otwór szczelinowy 32 w główce 16 trzonka. Pierścień 34 (nie pokazany na fig. 1 do 4) jest zamocowany w szpilce 28, przy czym pierścień ten przechodzi przez otwór 36 i otwór 32. Pierścień 34 służy do zaryglowania szpilki 28 w stosunku do główki 16 trzonka i pełni rolę oczka, przez które można przełożyć koniec żyłki i zamocować haczyk. Szpilka 28 jest przesuwana między położeniem przedstawionym na fig. 2 i 3, w którym główka 30 przytrzymuje element zamykający 18 haczyka w położeniu otwarcia, a położeniem przedstawionym na fig. 1, w którym główka 30 zwalnia element zamykający, umożliwiając jego przemieszczenie i zamknięcie haczyka. Trzonek 12 ma wybranie 38, w którym umieszczony jest element zamykający 18 haczyka, znajdujący się w położeniu otwarcia. W trakcie użytkowania, haczyk na ryby, przywiązany jest do końca żyłki wędkarskiej. Element zamykający haczyka 18 znajduje się w pozycji otwartej, jak to przedstawiono na fig. 2 i 3 a szpilka 28 jest wsunięta do położenia przedstawionego na fig. 2 i 3. W tym położeniu szpilka 28 przytrzymuje element zamykający haczyka w położeniu otwarcia. Poprzecznie usytuowany element oporowy 40 stanowiący część ramienia 22.2 umieszczony jest w rowku główki 30, unieruchamiając do pewnego stopnia szpilkę 28 w położeniu przedstawionym na fig. 2 i 3. Główka 16 ma ramię 42, którego konstrukcja jest taka, że element oporowy 40 przylega do ramienia 42, gdy element zamykający 18 znajduje się w położeniu zamknięcia, jak to pokazano na fig. 1. Konstrukcja taka działa jak hamulec elementu zamykającego haczyka, i ogranicza ciśnienie wywierane przez zakończenie 20 na hakowaty element 14. Gdy ryba złapie i pociągnie haczyk 10, szpilka 28 przesunie się z położenia przedstawionego na fig. 2 i 3 do położenia przedstawionego na fig. 1, dzięki czemu zostanie zwolniony element zamykający 18 haczyka, pod działaniem jego wychylenia sprężystego, i osiągnie położenie zamknięcia przedstawione na fig. 1, co utrudnia lub uniemożliwia zerwanie się ryby z haczyka. W przypadku ostrogi, w której trzonek 12 będzie połączony z wałkiem ostrogi, część odpowiadająca trzonkowi 12, będzie elementem przesuwnym względem wałka, a część odpowiadająca szpilce (to znaczy zaczepowi) będzie zamocowana do wałka.

5 FIG 4 FIG 5
