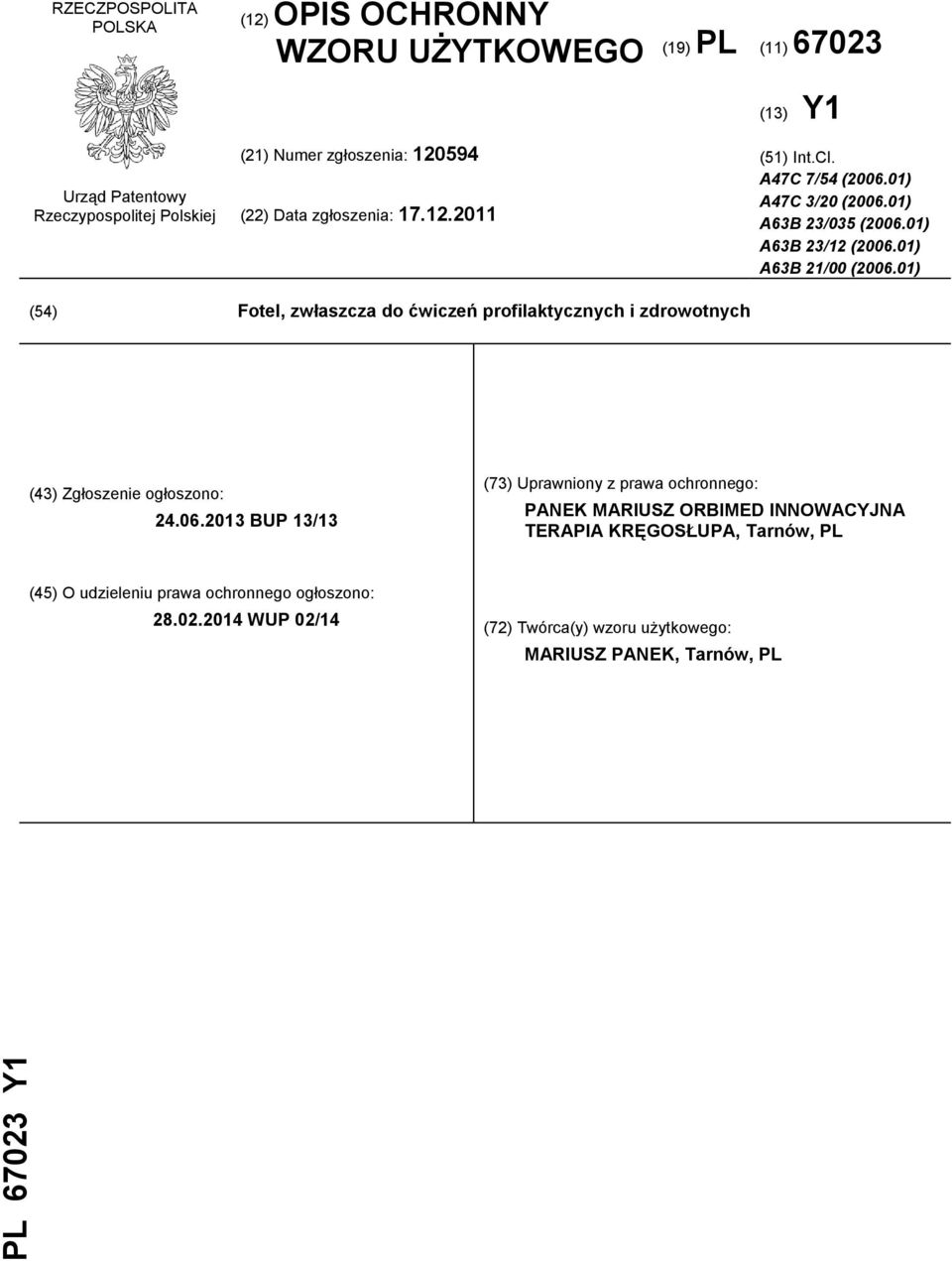

1 PL Y1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. A47C 7/54 ( ) A47C 3/20 ( ) A63B 23/035 ( ) A63B 23/12 ( ) A63B 21/00 ( ) (54) Fotel, zwłaszcza do ćwiczeń profilaktycznych i zdrowotnych (43) Zgłoszenie ogłoszono: BUP 13/13 (73) Uprawniony z prawa ochronnego: PANEK MARIUSZ ORBIMED INNOWACYJNA TERAPIA KRĘGOSŁUPA, Tarnów, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/14 (72) Twórca(y) wzoru użytkowego: MARIUSZ PANEK, Tarnów, PL

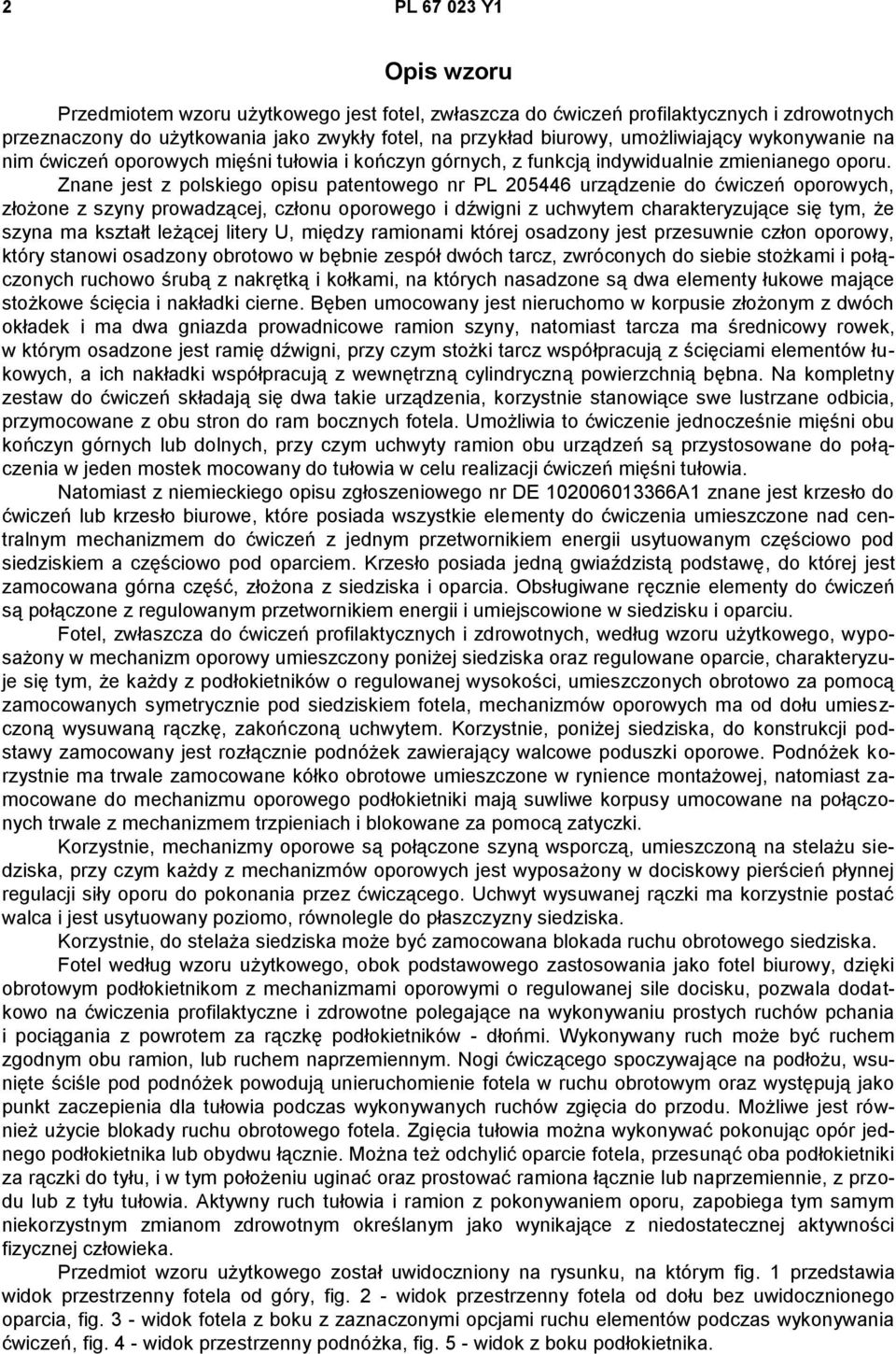

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest fotel, zwłaszcza do ćwiczeń profilaktycznych i zdrowotnych przeznaczony do użytkowania jako zwykły fotel, na przykład biurowy, umożliwiający wykonywanie na nim ćwiczeń oporowych mięśni tułowia i kończyn górnych, z funkcją indywidualnie zmienianego oporu. Znane jest z polskiego opisu patentowego nr PL urządzenie do ćwiczeń oporowych, złożone z szyny prowadzącej, członu oporowego i dźwigni z uchwytem charakteryzujące się tym, że szyna ma kształt leżącej litery U, między ramionami której osadzony jest przesuwnie człon oporowy, który stanowi osadzony obrotowo w bębnie zespół dwóch tarcz, zwróconych do siebie stożkami i połączonych ruchowo śrubą z nakrętką i kołkami, na których nasadzone są dwa elementy łukowe mające stożkowe ścięcia i nakładki cierne. Bęben umocowany jest nieruchomo w korpusie złożonym z dwóch okładek i ma dwa gniazda prowadnicowe ramion szyny, natomiast tarcza ma średnicowy rowek, w którym osadzone jest ramię dźwigni, przy czym stożki tarcz współpracują z ścięciami elementów łukowych, a ich nakładki współpracują z wewnętrzną cylindryczną powierzchnią bębna. Na kompletny zestaw do ćwiczeń składają się dwa takie urządzenia, korzystnie stanowiące swe lustrzane odbicia, przymocowane z obu stron do ram bocznych fotela. Umożliwia to ćwiczenie jednocześnie mięśni obu kończyn górnych lub dolnych, przy czym uchwyty ramion obu urządzeń są przystosowane do połączenia w jeden mostek mocowany do tułowia w celu realizacji ćwiczeń mięśni tułowia. Natomiast z niemieckiego opisu zgłoszeniowego nr DE A1 znane jest krzesło do ćwiczeń lub krzesło biurowe, które posiada wszystkie elementy do ćwiczenia umieszczone nad centralnym mechanizmem do ćwiczeń z jednym przetwornikiem energii usytuowanym częściowo pod siedziskiem a częściowo pod oparciem. Krzesło posiada jedną gwiaździstą podstawę, do której jest zamocowana górna część, złożona z siedziska i oparcia. Obsługiwane ręcznie elementy do ćwiczeń są połączone z regulowanym przetwornikiem energii i umiejscowione w siedzisku i oparciu. Fotel, zwłaszcza do ćwiczeń profilaktycznych i zdrowotnych, według wzoru użytkowego, wyposażony w mechanizm oporowy umieszczony poniżej siedziska oraz regulowane oparcie, charakteryzuje się tym, że każdy z podłokietników o regulowanej wysokości, umieszczonych obrotowo za pomocą zamocowanych symetrycznie pod siedziskiem fotela, mechanizmów oporowych ma od dołu umieszczoną wysuwaną rączkę, zakończoną uchwytem. Korzystnie, poniżej siedziska, do konstrukcji podstawy zamocowany jest rozłącznie podnóżek zawierający walcowe poduszki oporowe. Podnóżek korzystnie ma trwale zamocowane kółko obrotowe umieszczone w rynience montażowej, natomiast zamocowane do mechanizmu oporowego podłokietniki mają suwliwe korpusy umocowane na połączonych trwale z mechanizmem trzpieniach i blokowane za pomocą zatyczki. Korzystnie, mechanizmy oporowe są połączone szyną wsporczą, umieszczoną na stelażu siedziska, przy czym każdy z mechanizmów oporowych jest wyposażony w dociskowy pierścień płynnej regulacji siły oporu do pokonania przez ćwiczącego. Uchwyt wysuwanej rączki ma korzystnie postać walca i jest usytuowany poziomo, równolegle do płaszczyzny siedziska. Korzystnie, do stelaża siedziska może być zamocowana blokada ruchu obrotowego siedziska. Fotel według wzoru użytkowego, obok podstawowego zastosowania jako fotel biurowy, dzięki obrotowym podłokietnikom z mechanizmami oporowymi o regulowanej sile docisku, pozwala dodatkowo na ćwiczenia profilaktyczne i zdrowotne polegające na wykonywaniu prostych ruchów pchania i pociągania z powrotem za rączkę podłokietników - dłońmi. Wykonywany ruch może być ruchem zgodnym obu ramion, lub ruchem naprzemiennym. Nogi ćwiczącego spoczywające na podłożu, wsunięte ściśle pod podnóżek powodują unieruchomienie fotela w ruchu obrotowym oraz występują jako punkt zaczepienia dla tułowia podczas wykonywanych ruchów zgięcia do przodu. Możliwe jest również użycie blokady ruchu obrotowego fotela. Zgięcia tułowia można wykonywać pokonując opór jednego podłokietnika lub obydwu łącznie. Można też odchylić oparcie fotela, przesunąć oba podłokietniki za rączki do tyłu, i w tym położeniu uginać oraz prostować ramiona łącznie lub naprzemiennie, z przodu lub z tyłu tułowia. Aktywny ruch tułowia i ramion z pokonywaniem oporu, zapobiega tym samym niekorzystnym zmianom zdrowotnym określanym jako wynikające z niedostatecznej aktywności fizycznej człowieka. Przedmiot wzoru użytkowego został uwidoczniony na rysunku, na którym fig. 1 przedstawia widok przestrzenny fotela od góry, fig. 2 - widok przestrzenny fotela od dołu bez uwidocznionego oparcia, fig. 3 - widok fotela z boku z zaznaczonymi opcjami ruchu elementów podczas wykonywania ćwiczeń, fig. 4 - widok przestrzenny podnóżka, fig. 5 - widok z boku podłokietnika.

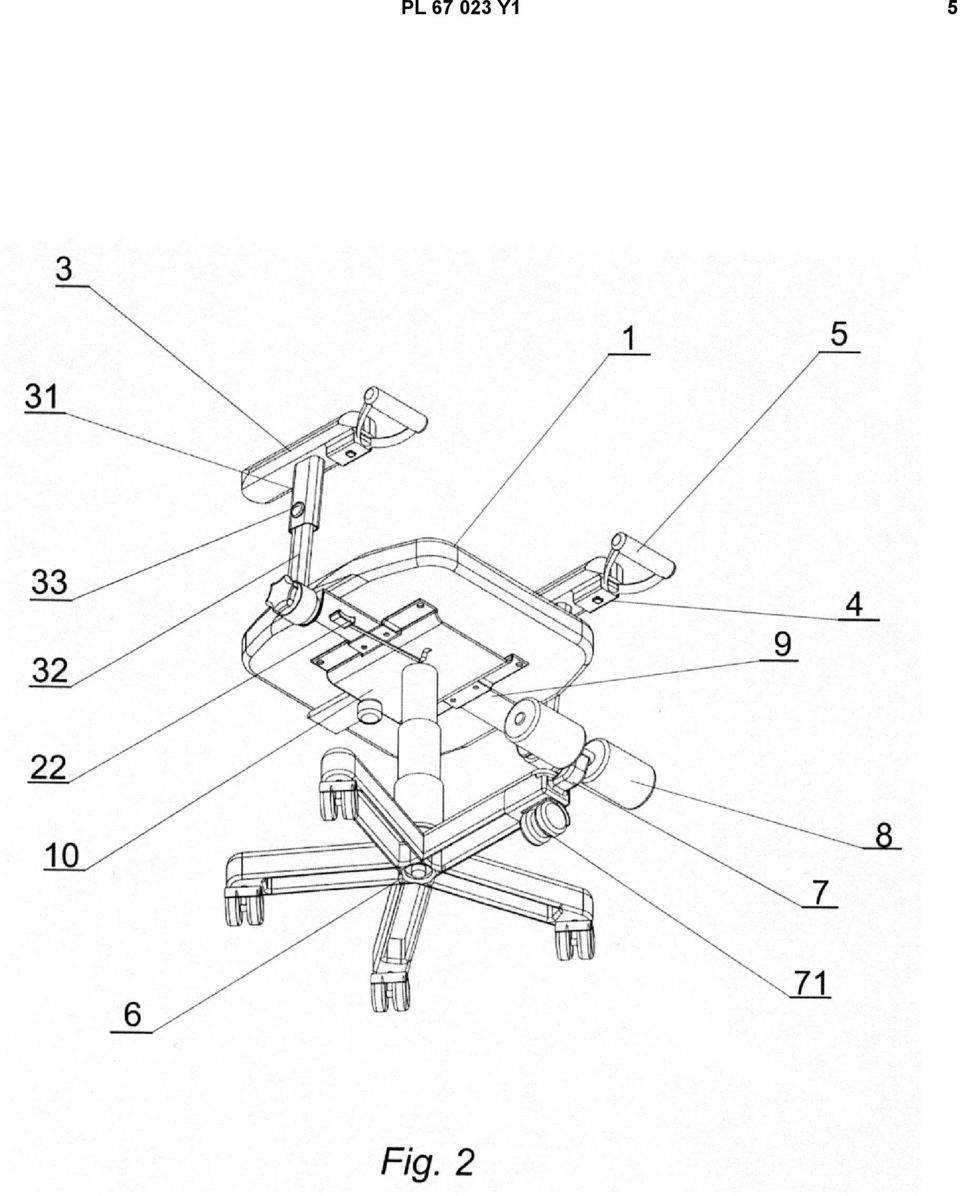

3 PL Y1 3 Fotel wyposażony jest w siedzisko 1, poniżej którego usytuowane są mechanizmy oporowe 2 połączone z podłokietnikami 3 o regulowanej wysokości. Każdy z podłokietników 3 ma od dołu umieszczoną wysuwaną rączkę 4, zakończoną uchwytem 5, natomiast poniżej siedziska 1 do konstrukcji podstawy 6 zamocowany jest rozłącznie podnóżek 7 zawierający walcowe poduszki oporowe 8. Podnóżek 7 ma trwale zamocowane kółko obrotowe 71 umieszczone w rynience montażowej 72. Zamocowane do mechanizmu oporowego 2 podłokietniki 3 mają suwliwe korpusy 31 umocowane na połączonych trwale z mechanizmem 2 trzpieniach 32 i blokowane za pomocą zatyczki 33. Mechanizmy oporowe 2 są połączone szyną wsporczą 9, umieszczona na stelażu 10 siedziska 1, przy czym każdy z mechanizmów oporowych 2 jest wyposażony w dociskowy pierścień 21 płynnej regulacji siły oporu ćwiczącego. Uchwyt 5 wysuwanej rączki 4 ma postać walca i jest usytuowany poziomo, równolegle do płaszczyzny siedziska 1. Pod siedziskiem 1 do stelaża 10 może być zamocowana blokada 22 ruchu obrotowego siedziska. Zastrzeżenia ochronne 1. Fotel, zwłaszcza do ćwiczeń profilaktycznych i zdrowotnych, wyposażony w mechanizm oporowy umieszczony poniżej siedziska oraz regulowane oparcie, znamienny tym, że każdy z podłokietników (3) o regulowanej wysokości, umieszczonych obrotowo za pomocą zamocowanych symetrycznie pod siedziskiem (1) fotela, mechanizmów oporowych (2) ma od dołu umieszczoną wysuwaną rączkę (4), zakończoną uchwytem (5). 2. Fotel według zastrz. 1, znamienny tym, że poniżej siedziska (1), do konstrukcji podstawy (6) zamocowany jest rozłącznie podnóżek (7) zawierający walcowe poduszki oporowe (8). 3. Fotel według zastrz. 1, znamienny tym, że podnóżek (7) ma trwale zamocowane kółko obrotowe (71) umieszczone w rynience montażowej (72). 4. Fotel według zastrz. 1, znamienny tym, że zamocowane do mechanizmu oporowego (2) podłokietniki (3) mają suwliwe korpusy (31) umocowane na połączonych trwale z mechanizmem (2) trzpieniach (32) i blokowane za pomocą zatyczki (33). 5. Fotel według zastrz. 1, znamienny tym, że mechanizmy oporowe (2) są połączone szyną wsporczą (9), umieszczoną na stelażu (10) siedziska (1). 6. Fotel według zastrz. 1, znamienny tym, że uchwyt (5) wysuwanej rączki (4) ma postać walca i jest usytuowany poziomo, równolegle do płaszczyzny siedziska (1). 7. Fotel według zastrz. 1, znamienny tym, że każdy z mechanizmów oporowych (2) jest wyposażony w dociskowy pierścień (21) płynnej regulacji siły oporu ćwiczącego. 8. Fotel według zastrz. 1, znamienny tym, że do stelaża (10) siedziska (1) może być zamocowana blokada (22) ruchu obrotowego siedziska (1).

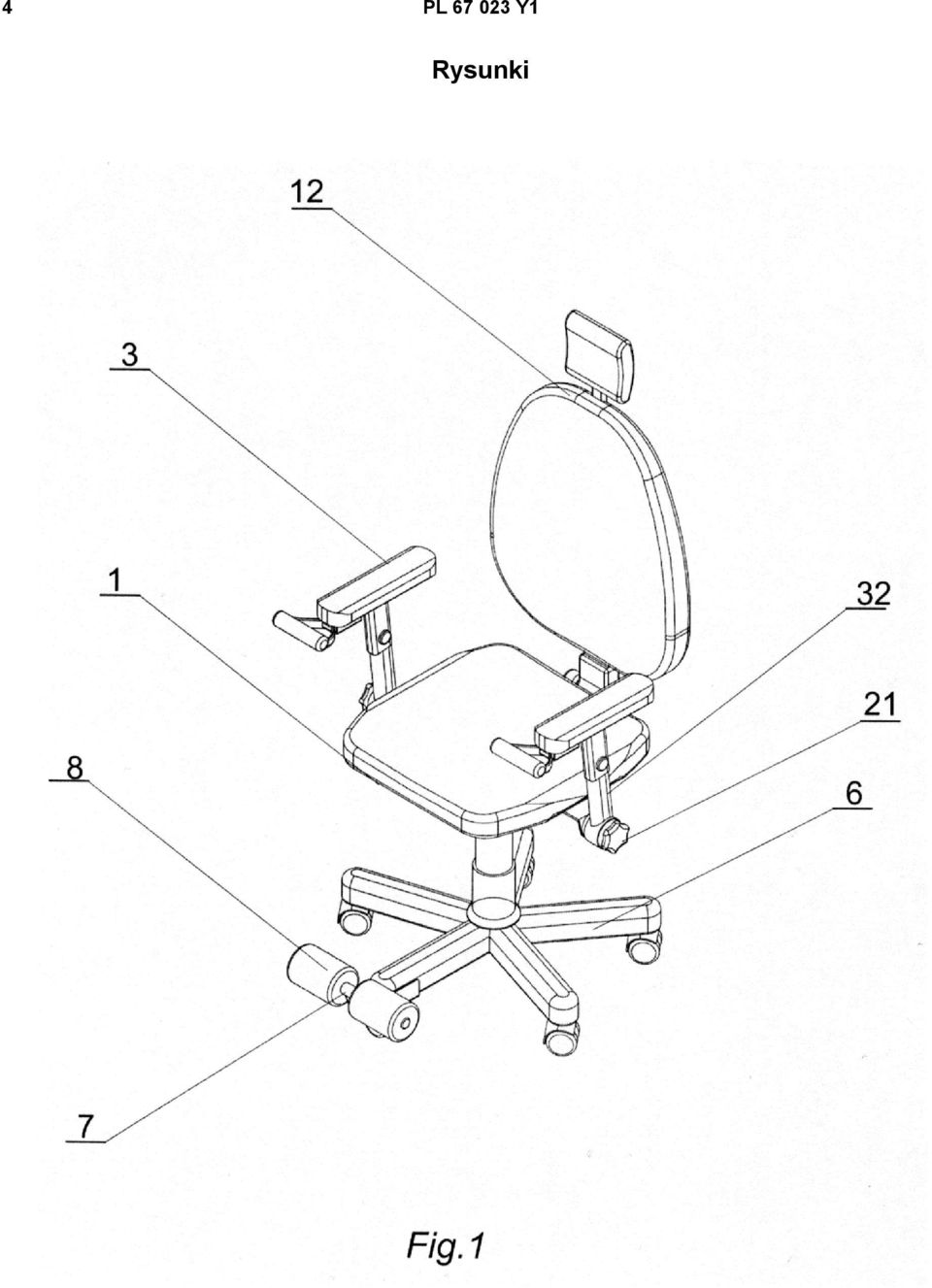

4 4 PL Y1 Rysunki

5 PL Y1 5

6 6 PL Y1

7 PL Y1 7
