1 Grafika inżynierska Ćwiczenia mgr inż. Kamil Wróbel Poznań 2017

2 Wydział Inżynierii Zarządzania Katedra Ergonomii i Inżynierii Jakości asystent Kamil.wrobel@put.poznan.pl p.214 ul. Strzelecka 11, Poznań

3 Rodzaje Tolerowania A. Symetryczne gdy wartości odchyłek są jednakowe B. Asymetryczne gdy jedna z odchyłek równa się zeru C. Asymetryczne dwustronne gdy wartości i znaki odchyłek są różne D. Jednostronne gdy obie odchyłki mają jednakowe znaki

4 Zadanie 1. Które wymiary pasują do ww. rodzajów tolerowania?

5

6 Rodzaje tolerancji

7 Zadanie 2. Wybierz właściwe przykłady ilustracji do opisów. Tolerancja prostoliniowości tworzących i osi powierzchni obrotowych Odchyłka prostoliniowości rzeczywistej tworzącej walca nie może przekroczyć X mm na długości X mm w dowolnym miejscu całej długości walca, przy czym może on mieć kształt tylko walcowy lub lekko beczułkowaty, a nie wklęsły.

8 Tolerancja prostoliniowości tworzących i osi powierzchni obrotowych

9 Tolerancja okrągłości Odchyłka okrągłości zarysu rzeczywistego powierzchni walcowych a i b nie może przekroczyć X i X mm w dowolnym przekroju prostopadłym do osi, na całej długości każdej z powierzchni (zarys powierzchni w dowolnym przekroju musi się znaleźć między dwoma współśrodkowymi okręgami, odległymi od siebie o wartość tolerancji).

10 Tolerancja okrągłości

11 Tolerancja płaskości Odchyłka płaskości wspólnej płaszczyzny nie może przekroczyć X mm we wszystkich kierunkach i na całej płaszczyźnie (rzeczywisty kształt obu płaszczyzn cząstkowych musi się zawierać między dwiema poziomymi płaszczyznami odległymi od siebie o X mm).

12 Tolerancja płaskości

13 Tolerancja równoległości dwóch osi Odchyłka równoległości osi otworu I względem osi otworu II nie może przekroczyć w żadnym kierunku X mm (oś otworu I musi znaleźć się wewnątrz walca o średnicy X mm i o osi równoległej do osi otworu II).

14 Tolerancja równoległości dwóch osi

15 Tolerancja prostopadłości dwóch osi Odchyłka prostopadłości osi otworu względem bazy B nie może przekroczyć X mm w żadnym kierunku i na całej długości otworu (oś rzeczywistego otworu musi się znaleźć wewnątrz walca o promieniu X mm, którego oś jest prostopadła do płaszczyzny B).

16 Tolerancja prostopadłości dwóch osi

17 Tolerancja współosiowości powierzchni Odchyłka współosiowości otworu I względem otworu II (bazy) nie może przekroczyć X mm na długości l (oś rzeczywistego otworu I musi się znaleźć wewnątrz walca o średnicy X mm, współosiowego z otworem II).

18 Tolerancja współosiowości powierzchni

19 Tolerancja bicia poprzecznego Bicie poprzeczne powierzchni a i b względem osi otworu nie może przekroczyć X mm (rzeczywisty zarys każdej z powierzchni a i b musi znaleźć się między dwoma okręgami współśrodkowymi z osią otworu A i oddalonymi od siebie o X mm).

20 Tolerancja bicia poprzecznego

21 Tolerancja bicia wzdłużnego Bicie wzdłużne płaszczyzny kołnierza względem osi otworu (bazy), mierzone na średnicy X mm, nie może przekroczyć X mm (rzeczywisty zarys płaszczyzny powinien się znaleźć na powierzchni walca o średnicy X mm, między dwiema płaszczyznami prostopadłymi do jego osi i oddalonymi od sienie o X mm).

22 Tolerancja bicia wzdłużnego

23 Tolerancja złożona prostopadłości i płaskości Sumaryczna odchyłka każdej z rzeczywistych powierzchni a i b nie może przekroczyć X mm (każda z tych powierzchni musi się znaleźć między dwiema płaszczyznami prostopadłymi do drugiej powierzchni i oddalonymi od siebie o X mm).

24 Tolerancja złożona prostopadłości i płaskości

25 Tolerancja niezależna i zależna Zadanie 3. Dopasuj poniższe opisy na ilusracjach do rodzajów tolerancji.

26 Chropowatość

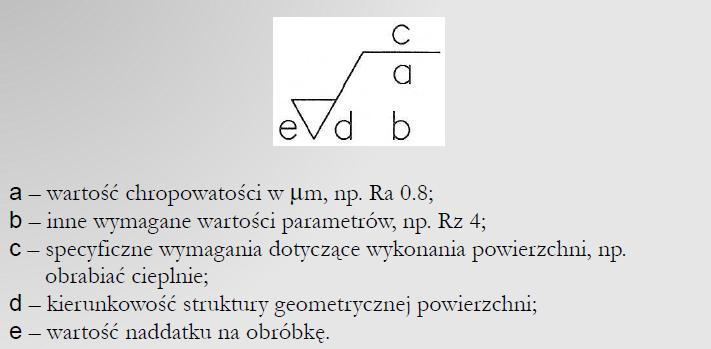

27 Chropowatość

28 Kierunkowość struktury geometrycznej Zadanie 4. Wskaż błąd w dobranych ilustracjach.

29 Kierunkowość struktury geometrycznej Rozwiązanie zadania 4.

30 Kierunkowość struktury geometrycznej Zadanie 5. Wskaż błąd w dobranych ilustracjach.

31 Kierunkowość struktury geometrycznej Rozwiązanie zadania 5.
