ZAPIS UKŁADU WYMIARÓW. RODZAJE RYSUNKÓW

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZAPIS UKŁADU WYMIARÓW. RODZAJE RYSUNKÓW"

Transkrypt

1 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 1 ZAPIS UKŁADU WYMIARÓW. RODZAJE RYSUNKÓW Rysunek przedmiotu wykonany w rzutach prostokątnych lub aksonometrycznych przedstawia jedynie jego kształt. W celu wykonania przedmiotu, niezbędne jest podanie jego wymiarów. Układ wymiarów stanowi liczbowy zapis cech konstrukcyjnych przedmiotu Na wymiar rysunkowy składają się następujące elementy: linia wymiarowa, pomocnicza linia wymiarowa, liczba wymiarowa, znaki wymiarowe. Linia wymiarowa jest to cienka linia zakończona grotami dotykającymi ostrzem linii rysunkowych lub ich przedłużenia. Rys. 1. Linie wymiarowe Pomocnicza linia wymiarowa jest linią cienką, która stanowi przedłużenie linii rysunku lub jest styczna do linii rysunku co pozwala umieszczać wymiary poza zarysem przedmiotu. Pomocnicze linie wymiarowe Rys. 2. Pomocnicze linie wymiarowe

2 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 2 Groty linii wymiarowych Rys. 3. Różne postacie grotów linii wymiarowych Groty można zastępować cienkimi kreskami o długości co najmniej 3,5 mm i nachylonymi pod kątem 45 o do pomocniczych linii wymiarowych lub kropkami o średnicy ok. 1 mm. Rys. 4. Przykłady zakończenia linii wymiarowych

3 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 3 Linia wymiarowa powinna być równoległa do kierunku wymiaru natomiast pomocnicza linia wymiarowa jest zwykle prostopadła do kierunku wymiaru Rys. 5. Położenie linii wymiarowych względem linii rysunkowych Liczba wymiarowa podaje wartość wymiaru w odpowiednich jednostkach (np. długość, szerokość, wysokość, głębokość, średnicę, kąt, itp.) Wymiary liniowe podaje się w mm. jeżeli wymiary podawane są w innych jednostkach to za liczbą wymiarową należy podać oznaczenie jednostek. Wymiary kątowe podaje się w stopniach, minutach i sekundach. Rys. 6. Przykłady zapisu liczb wymiarowych

4 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 4 Podczas konstruowania zaleca się przyjmować wymiary z tzw. ciągów normalnych. Ciąg o niższym wskaźniku jest uprzywilejowany względem ciągu o wyższym wskaźniku. Tablica 1. Fragment tablicy wymiarów normalnych Ra 5 Ra 10 Ra 20 Ra 40 Ra 5 Ra 10 Ra 20 Ra 40 Ra 5 Ra 10 Ra 20 Ra 40 1,0 1,0 1,0 1, ,05 10, ,1 1, ,15 11, ,2 1,2 1, , ,4 1, , ,6 1,6 1,6 1, , ,8 1, , ,0 2,0 2, , ,2 2, , ,5 2,5 2,5 2, , ,8 2, , ,2 3,2 3, , ,6 3, , ,0 4,0 4,0 4, Zapis liczb wymiarowych na rysunkach Do opisu małych wymiarów można używać linii odniesienia Rys. 7. Przykład zapisu małych wymiarów

5 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 5 Należy przerwać linie rysunku w przypadku kolizji z liczbą wymiarową Rys. 8. Zapis liczb wymiarowych w przypadku kolizji z liniami rysunku Linia wymiarowa przedmiotu przerwanego nie jest przerwana Rys. 9. Zapis wymiaru w przypadku przerwania przedmiotu na rysunku W przypadku gdy liczba wymiarowa nie odpowiada podziałce rysunku to należy ją podkreślić Rys. 10. Zapis wymiaru w przypadku braku zgodności liczby wymiarowej z rzeczywistą wartością wymiaru na rysunku

6 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 6 Znaki wymiarowe są to odpowiednie dodatkowe symbole określające cechy geometryczne przedmiotu wymiarowanego w celu uproszczenia jego zapisu, np. R,, SR, S, M i inne. Zastosowanie znaków wymiarowych zostanie pokazane na przykładach w dalszej części wykładu. ZASADY OGÓLNE ROZMIESZCZANIA WYMIARÓW NA RYSUNKACH 1) Wymiary powinny być rozmieszczone w taki sposób aby najłatwiej było je czytać patrząc na rysunek z dołu lub z prawej strony. 2) Należy unikać przecinania się linii wymiarowych. Dopuszcza się w uzasadnionych przypadkach przecinanie pomocniczych linii wymiarowych. Rys. 11. Niepoprawne i poprawne usytuowanie linii wymiarowych na rysunku

7 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 7 3) Wymiarowanie jest przejrzyste jeżeli wymiary są rozmieszczone na tych rzutach, na których elementy wymiarowane są najlepiej widoczne, czyli raczej na przekrojach a nie na widokach. W przypadku przedmiotów obrotowych wskazane jest rozmieszczanie wymiarów w rzucie przedmiotu na płaszczyznę równoległą do jego osi. Rys. 12. Rozmieszczanie wymiarów na widokach i przekrojach 4) Linie wymiarowe średnic przecinają się w ich środku Rys. 13. Wymiarowanie średnic okręgów współśrodkowych 5) Należy unikać niewidocznych zarysów i powierzchni przedmiotów narysowanych liniami kreskowymi. W takim przypadku wskazane jest wykonanie dodatkowego rzutu.

8 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 8 WYMIAROWANIE CHARAKTERYSTYCZNYCH FRAGMENTÓW PRZEDMIOTÓW WYMIAROWANIE ŚREDNIC POWIERZCHNI OBROTOWYCH Dla oznaczania średnicy liczbę wymiarową poprzedza się znakiem wymiarowym (symbolem). Znaku nie podaję się przy wymiarowaniu średnic gwintów oraz w przypadku podawania średnicy w postaci symbolu literowego np. d lub D. Znak wymiarowy Rys. 14. Przykłady zapisu średnicy z użyciem znaku wymiarowego oraz symbolu literowego d

9 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 9 Wymiarowanie średnic powierzchni obrotowych w rzucie na płaszczyznę równoległą do osi obrotu można uprościć w ten sposób, ze linię wymiarową średnicy rysuje się z jednej strony osi a następnie urywa po przeciągnięciu za oś ok mm. a) b) Rys. 15. Wymiarowanie średnic: a) na półwidoku; b) na półwidoku-półprzekroju Rys. 16. Wymiarowanie średnic na przekroju

10 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 10 WYMIAROWANIE PROMIENI KRZYWIZNY Przy wymiarowaniu promieni przed liczbą wymiarową pisze się znak wymiarowy R. Linie wymiarową prowadzi się od środka krzywizny do linii zarysu krzywizny. Znak wymiarowy R Rys. 17. Przykłady zastosowania znaku wymiarowego R do wymiarowania promieni WYMIAROWANIE ŚREDNIC I PROMIENI POWIERZCHNI KULISTYCH Wymiary średnic i promieni powierzchni kulistych należy poprzedzić literą S Rys. 18. Oznaczanie średnic i promieni powierzchni kulistych

11 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 11 WYMIAROWANIE KĄTÓW Przy wymiarowaniu kąta linia wymiarowa jest łukiem zatoczonym z wierzchołka kąta, pomocnicza linia wymiarowa jest przedłużeniem kąta. Liczba wymiarowa powinna być napisana prostopadle do dwusiecznej kąta. Kąty można również podawać na rysunkach za pomocą wymiarów liniowych. W takim przypadku pomocnicze linie wymiarowe mogą się przecinać Rys. 19. Przykłady wymiarowania kątów Kąty stożków, ostrosłupów, klinów można wymiarować za pomocą zbieżności lub pochylenia. C d1 d2 d1 d2 2tg C tg L 2 2L 2 Symbol pochylenia Symbol zbieżności Rys. 20. Wymiarowanie zbieżności i pochylenia

12 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 12 Uprzywilejowane wartości kątów: 120, 90,60,45,30, Zbieżności: 1:3,1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500 Pochylenia: 1:10, 1:20, 1:50, 1:100, 1:200, 1:500 WYMIAROWANIE STOŻKÓW Rys. 21. Wymiarowanie stożków WYMIAROWANIE ŚCIĘĆ KRAWĘDZI WAŁKÓW I OTWORÓW Rys. 22. Wymiarowanie ścięć

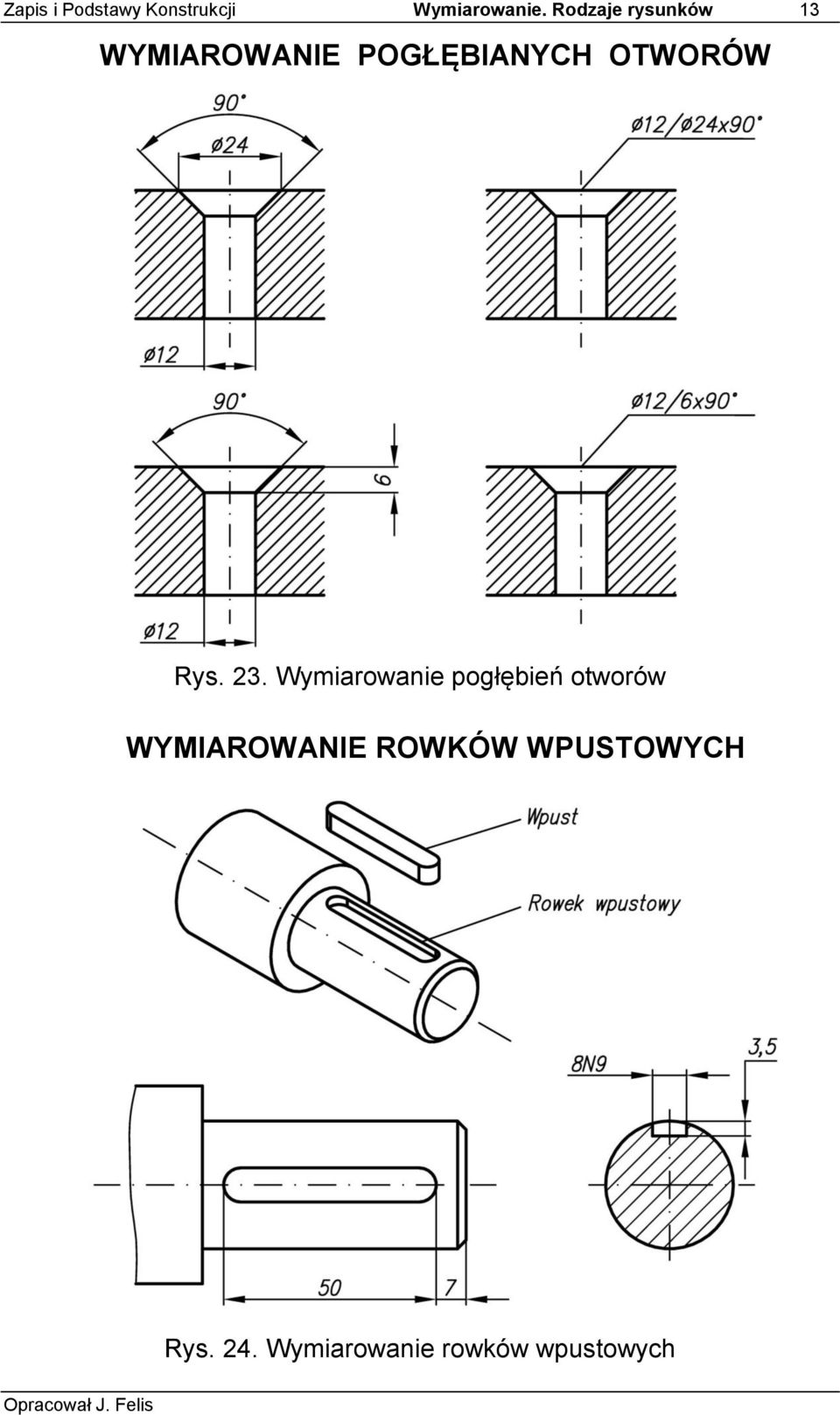

13 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 13 WYMIAROWANIE POGŁĘBIANYCH OTWORÓW Rys. 23. Wymiarowanie pogłębień otworów WYMIAROWANIE ROWKÓW WPUSTOWYCH Rys. 24. Wymiarowanie rowków wpustowych

14 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 14 WYMIAROWANIE ELEMENTÓW O PRZEKROJACH KWADRATOWYCH Na rysunku 25 pokazano różne warianty wymiarowania elementów, których przekrój jest kwadratem w zależności od położenia względem rzutni. Rys. 25. Przykłady wymiarowania elementów o przekroju kwadratowym

15 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 15 WYMIAROWANIE ELEMENTÓW O PRZEKROJACH WIELOKĄTÓW FOREMNYCH Na rysunku 26 pokazano różne warianty wymiarowania elementów których przekrój jest sześciokątem w zależności od położenia względem rzutni. Rys. 26. Przykłady wymiarowania elementów o przekroju sześciokątnym

16 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 16 ZASADY WYMIAROWANIA 1. Zasada wymiarów koniecznych Należy podać wszystkie wymiary niezbędne do wykonania narysowanego przedmiotu, a w szczególności wymiary gabarytowe. 2. Zasada niepowtarzania wymiarów Każdy wymiar powinien być podany tylko raz, niezależnie od liczby rzutów ani liczby arkuszy, na których jest przedmiot narysowany. 3. Zasada niezamykania łańcucha wymiarowego Łańcuch wymiarowy jest to układ wielu wymiarów odpowiednio uporządkowanych. Łańcuch taki powinien być otwarty tzn. zawierać wszystkie wymiary z wyjątkiem jednego najmniej ważnego, który można obliczyć. 4. Zasada pomijania wymiarów oczywistych Wymiary oczywiste wynikające z prostopadłości i równoległości linii rysunkowych oraz z symetrii przedmiotu należy pominąć. 5. Zasada wymiarowania od baz Wymiarowanie powinno uwzględniać proces konstruowania, wykonania przedmiotu i pomiary w trakcie kolejnych faz tego procesu. Należy obrać odpowiednie powierzchnie przedmiotu jako bazy pomiarowe niezbędne w trakcie jego wykonania. Rozróżnia się w związku z tym bazy: konstrukcyjne, obróbkowe, pomiarowe.

17 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 17 Łańcuch wymiarowy prosty jest to układ wymiarów położonych jeden za drugim Łańcuch wymiarowy złożony jest to układ wymiarów dowolnie skierowanych Rys. 27. Łańcuch wymiarowy prosty Łańcucha wymiarowego nie należy zamykać, najmniej ważny wymiar powinien być wymiarem wyliczonym!!! W szczególnych przypadkach wymiar domykający podaje się w nawiasach. Wymiary przekreślone są wymiarami domykającymi i nie należy ich podawać Rys. 28. Łańcuch wymiarowy złożony

18 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 18 RODZAJE WYMIAROWANIA Wymiarowanie równoległe - polega na podawaniu wszystkich wymiarów od jednej bazy (powierzchni lub linii) Płaski prostokątny układ współrzędnych tworzą dwie bazy wzajemnie prostopadłe Rys. 29. Wymiarowanie równoległe w prostokątnym układzie współrzędnych Płaski biegunowy układ współrzędnych tworzą dwie bazy np. oś symetrii i wybrana linia zarysu przedmiotu Rys. 30. Wymiarowanie w biegunowym układzie współrzędnych Wymiarowanie równoległe stosowane jest wówczas gdy zachodzi potrzeba uzyskania dokładności wymiarów względem jednej bazy

19 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 19 Wymiarowanie szeregowe - polega na podawaniu wymiarów jeden za drugim Wymiarowanie szeregowe we współrzędnych prostokątnych W takim przypadku można podać wymiar domykający Rys. 31. Wymiarowanie szeregowe w prostokątnym układzie współrzędnych Wymiarowanie szeregowe we współrzędnych biegunowych Rys. 32. Wymiarowanie szeregowe w biegunowym układzie współrzędnych Wymiarowanie szeregowe jest stosowane w przypadku potrzeby uzyskania dokładnego położenia elementów przedmiotu względem siebie a nie względem wybranej bazy.

20 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 20 Wymiarowanie mieszane (szeregowo-równoległe) stanowi połączenie obydwu metod wymiarowania, jest najczęściej stosowane ponieważ pozwala na uniknięcie ich wad a równocześnie umożliwia uwzględnienie wymogów procesu technologicznego. Rys. 33. Przykład wymiarowania mieszanego

21 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 21 RODZAJE RYSUNKÓW Rysunki wykonawcze są to rysunki na podstawie których będą wykonywane części mechaniczne. Powinny być rysowane w podziałce 1:1, a jeżeli nie jest to możliwe w pomniejszeniu 1:2 lub wyjątkowo 1:5. Małe części o skomplikowanych kształtach rysuje się w powiększeniu. Na rysunkach wykonawczych podaje się: wymiary, rodzaj materiału, masę oraz inne informacje niezbędne do wykonania przedmiotu z żądaną dokładnością i parametrami technicznymi. Rysunki złożeniowe przedstawiają przedmioty złożone z różnych elementów. W zależności od stopnia złożoności mogą być mniej lub bardziej skomplikowane. Przedstawiają szczegółowo kompletne maszyny lub urządzenia, wzajemne usytuowanie zespołów (np. przekładnia, silnik, pompa) w układach złożonych (samochód, obrabiarka itp.) oraz budowę pojedynczych zespołów i podzespołów. W zasadzie na rysunkach złożeniowych nie podaje się wymiarów. Rysunki zestawieniowe posiadają cechy rysunku złożeniowego i wykonawczego. Podaje się na nich wymiary oraz wymagania dotyczące wykonania. Rysunki tego typu są wykonywane dla przedmiotów o małej złożoności.

22 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 22 PRZYKŁADY WYMIAROWANIA NA RYSUNKACH Rys. 34. Typowy rysunek wykonawczy

23 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 23 Rys. 35a. Rysunek złożeniowy chwytaka, arkusz 1/2 (rzut główny lewa połowa formatu A3)

24 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 24 Rys. 35b. Rysunek złożeniowy chwytaka, arkusz 1/2 (rzut z lewej strony prawa połowa formatu A3)

25 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 25 Rys. 35c. Rysunek złożeniowy chwytaka, arkusz 2/2 (tabliczka rysunku z wykazem części - format A4)

26 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 26 Rys. 36. Rysunek wykonawczy jednej części chwytaka

27 Zapis i Podstawy Konstrukcji Wymiarowanie. Rodzaje rysunków 27 Literatura: 1. Bober A., Dudziak M.: Zapis Konstrukcji. Wydawnictwo Politechniki Poznańskiej. Poznań Dobrzański T. Rysunek Techniczny Maszynowy. WNT, Warszawa, Paprocki K.: Zasady Zapisu Konstrukcji. Oficyna Wydawnicza Politechniki Warszawskiej. Warszawa Rydzanicz I.: Zapis Konstrukcji. Podstawy. Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław, PN-ISO 129. Wymiarowanie. Zasady ogólne. Metody wykonania i oznaczenia specjalne
