STIGA TORNADO 51 S 51 SE PRO 51 S

Transkrypt

1 STIGA TORNADO 51 S 51 SE PRO 51 S

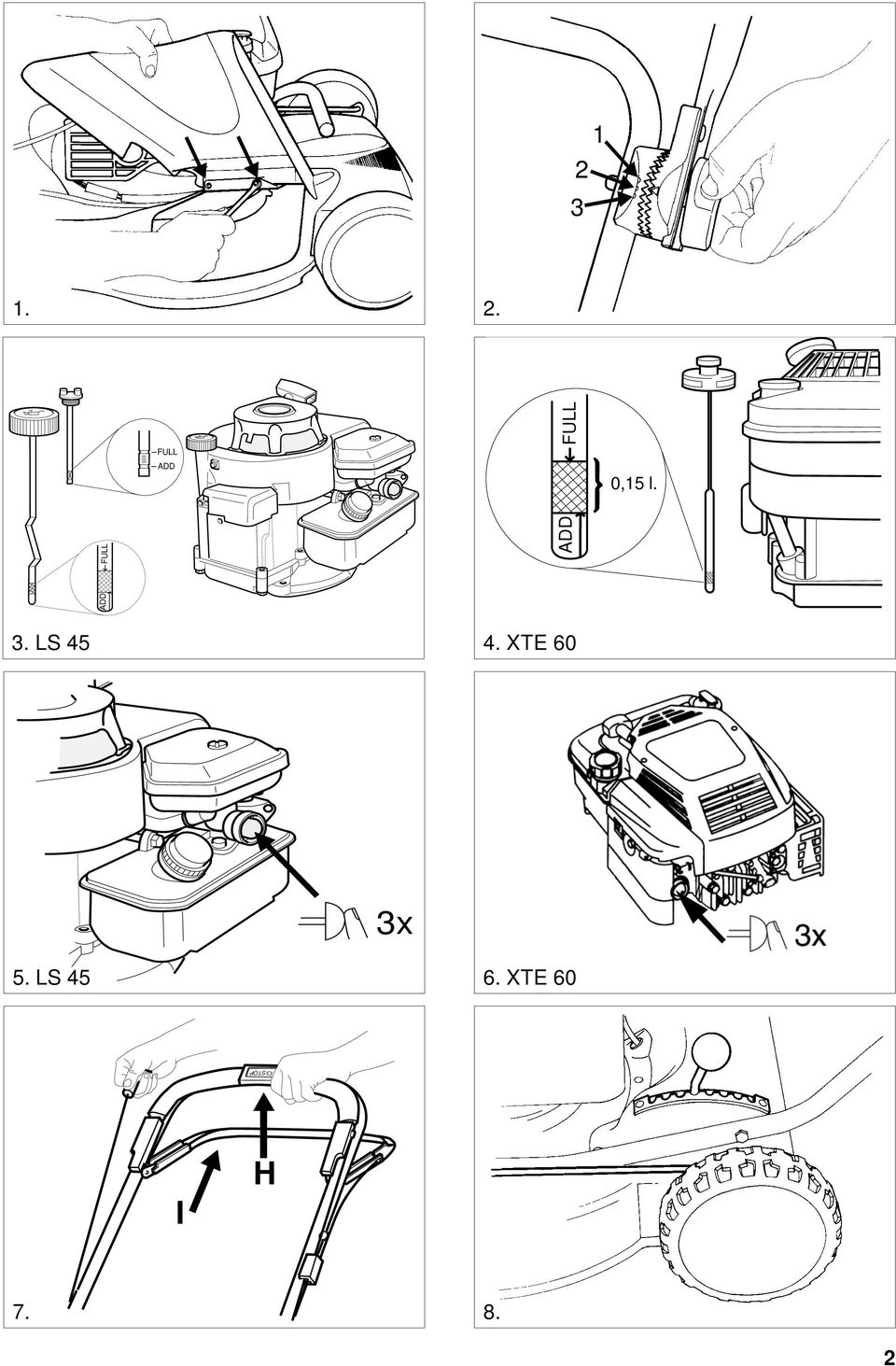

2 SVENSKA S ADD FULL FULL ADD ADD FULL 0,15 l. 3. LS XTE 60 3x 5. LS XTE 60 STOP I H

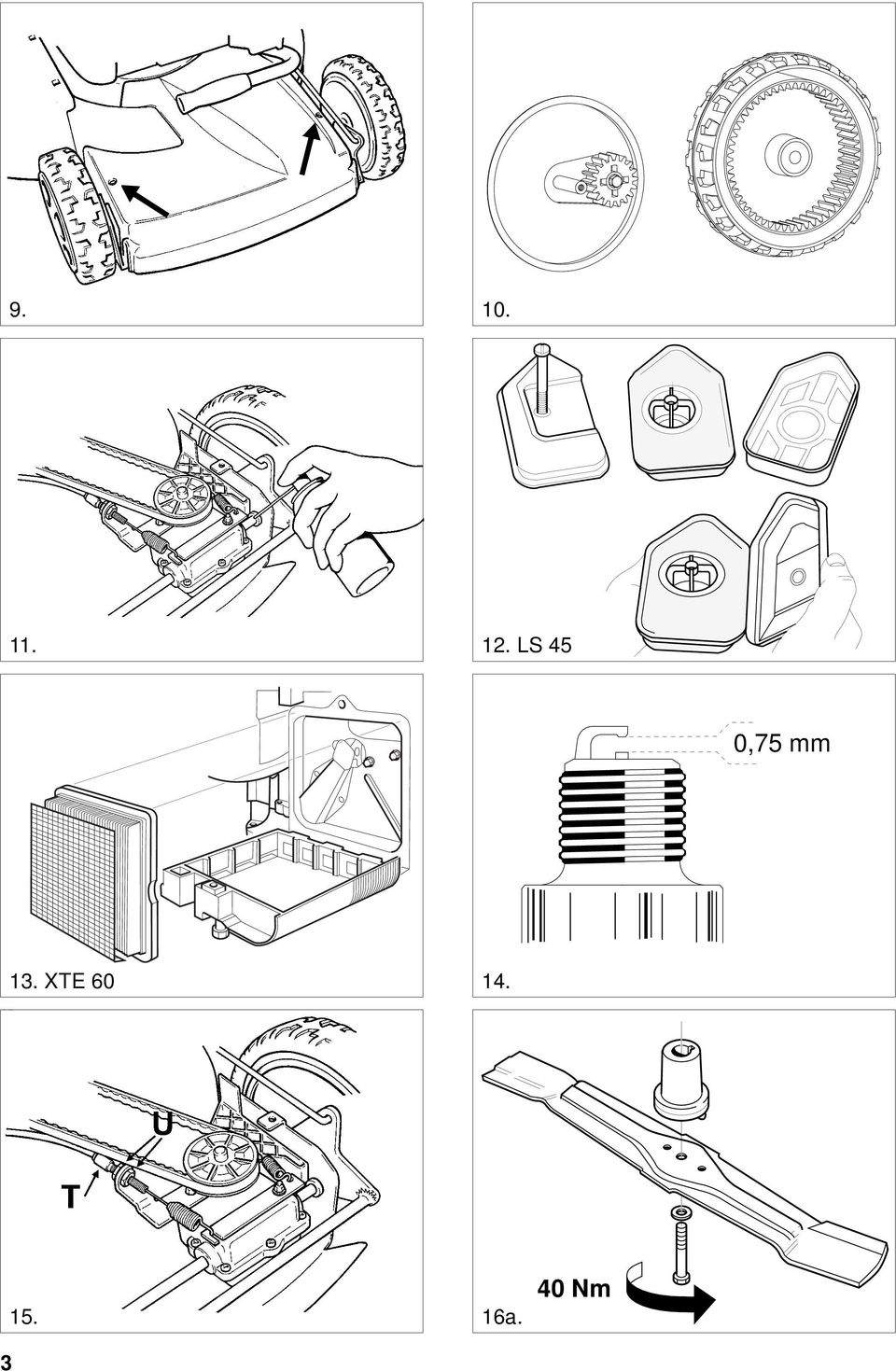

3 S SVENSKA LS 45 0,75 mm 13. XTE a. 40 Nm 3

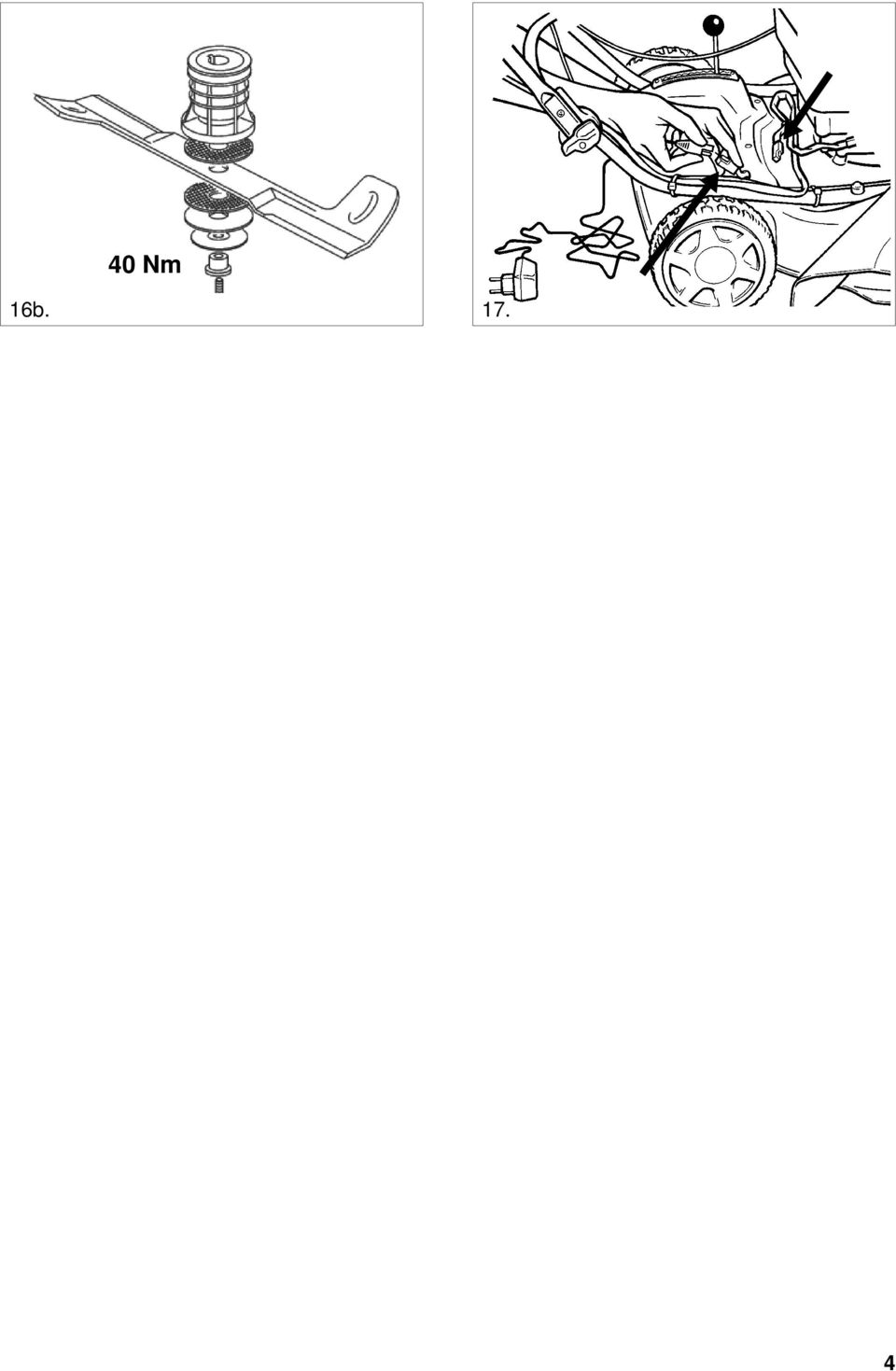

4 SVENSKA S 40 Nm 16b

5 S SVENSKA 5

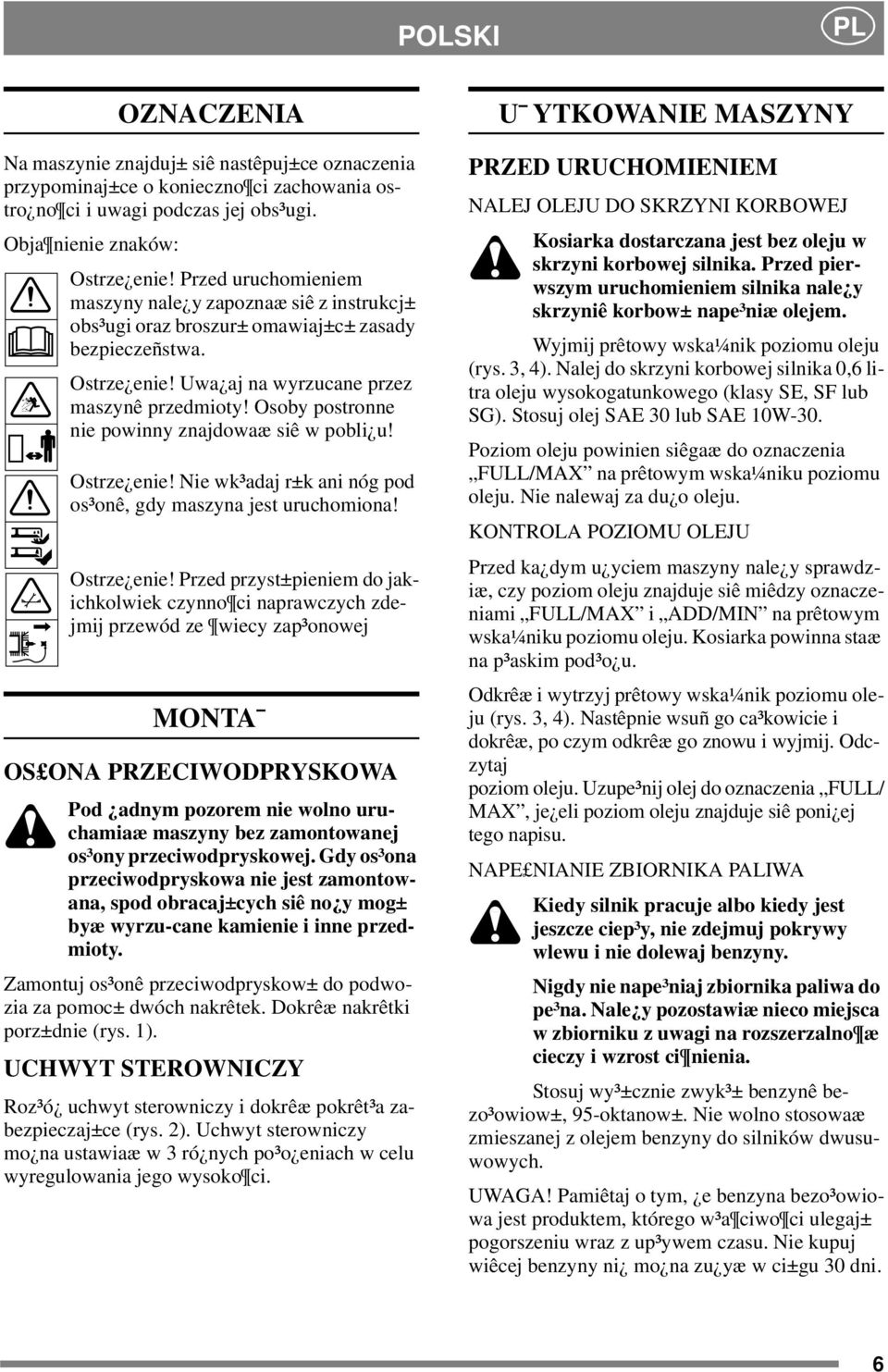

6 POLSKI PL OZNACZENIA Na maszynie znajduj± siê nastêpuj±ce oznaczenia przypominaj±ce o konieczno ci zachowania ostro no ci i uwagi podczas jej obs³ugi. Obja nienie znaków: Ostrze enie! Przed uruchomieniem maszyny nale y zapoznaæ siê z instrukcj± obs³ugi oraz broszur± omawiaj±c± zasady bezpieczeñstwa. Ostrze enie! Uwa aj na wyrzucane przez maszynê przedmioty! Osoby postronne nie powinny znajdowaæ siê w pobli u! Ostrze enie! Nie wk³adaj r±k ani nóg pod os³onê, gdy maszyna jest uruchomiona! Ostrze enie! Przed przyst±pieniem do jakichkolwiek czynno ci naprawczych zdejmij przewód ze wiecy zap³onowej MONTA OS ONA PRZECIWODPRYSKOWA Pod adnym pozorem nie wolno uruchamiaæ maszyny bez zamontowanej os³ony przeciwodpryskowej. Gdy os³ona przeciwodpryskowa nie jest zamontowana, spod obracaj±cych siê no y mog± byæ wyrzu-cane kamienie i inne przedmioty. Zamontuj os³onê przeciwodpryskow± do podwozia za pomoc± dwóch nakrêtek. Dokrêæ nakrêtki porz±dnie (rys. 1). UCHWYT STEROWNICZY Roz³ó uchwyt sterowniczy i dokrêæ pokrêt³a zabezpieczaj±ce (rys. 2). Uchwyt sterowniczy mo na ustawiaæ w 3 ró nych po³o eniach w celu wyregulowania jego wysoko ci. U YTKOWANIE MASZYNY PRZED URUCHOMIENIEM NALEJ OLEJU DO SKRZYNI KORBOWEJ Kosiarka dostarczana jest bez oleju w skrzyni korbowej silnika. Przed pierwszym uruchomieniem silnika nale y skrzyniê korbow± nape³niæ olejem. Wyjmij prêtowy wska¼nik poziomu oleju (rys. 3, 4). Nalej do skrzyni korbowej silnika 0,6 litra oleju wysokogatunkowego (klasy SE, SF lub SG). Stosuj olej SAE 30 lub SAE 10W-30. Poziom oleju powinien siêgaæ do oznaczenia FULL/MAX naprêtowymwska¼niku poziomu oleju. Nie nalewaj za du o oleju. KONTROLA POZIOMU OLEJU Przed ka dym u yciem maszyny nale y sprawdziæ, czy poziom oleju znajduje siê miêdzy oznaczeniami FULL/MAX i ADD/MIN na prêtowym wska¼niku poziomu oleju. Kosiarka powinna staæ na p³askim pod³o u. Odkrêæ i wytrzyj prêtowy wska¼nik poziomu oleju (rys. 3, 4). Nastêpnie wsuñ go ca³kowicie i dokrêæ, po czym odkrêæ go znowu i wyjmij. Odczytaj poziom oleju. Uzupe³nij olej do oznaczenia FULL/ MAX, je eli poziom oleju znajduje siê poni ej tego napisu. NAPE NIANIE ZBIORNIKA PALIWA Kiedy silnik pracuje albo kiedy jest jeszcze ciep³y, nie zdejmuj pokrywy wlewu i nie dolewaj benzyny. Nigdy nie nape³niaj zbiornika paliwa do pe³na. Nale y pozostawiæ nieco miejsca w zbiorniku z uwagi na rozszerzalno æ cieczy i wzrost ci nienia. Stosuj wy³±cznie zwyk³± benzynê bezo³owiow±, 95-oktanow±. Nie wolno stosowaæ zmieszanej z olejem benzyny do silników dwusuwowych. UWAGA! Pamiêtaj o tym, e benzyna bezo³owiowa jest produktem, którego w³a ciwo ci ulegaj± pogorszeniu wraz z up³ywem czasu. Nie kupuj wiêcej benzyny ni mo na zu yæ w ci±gu 30 dni. 6

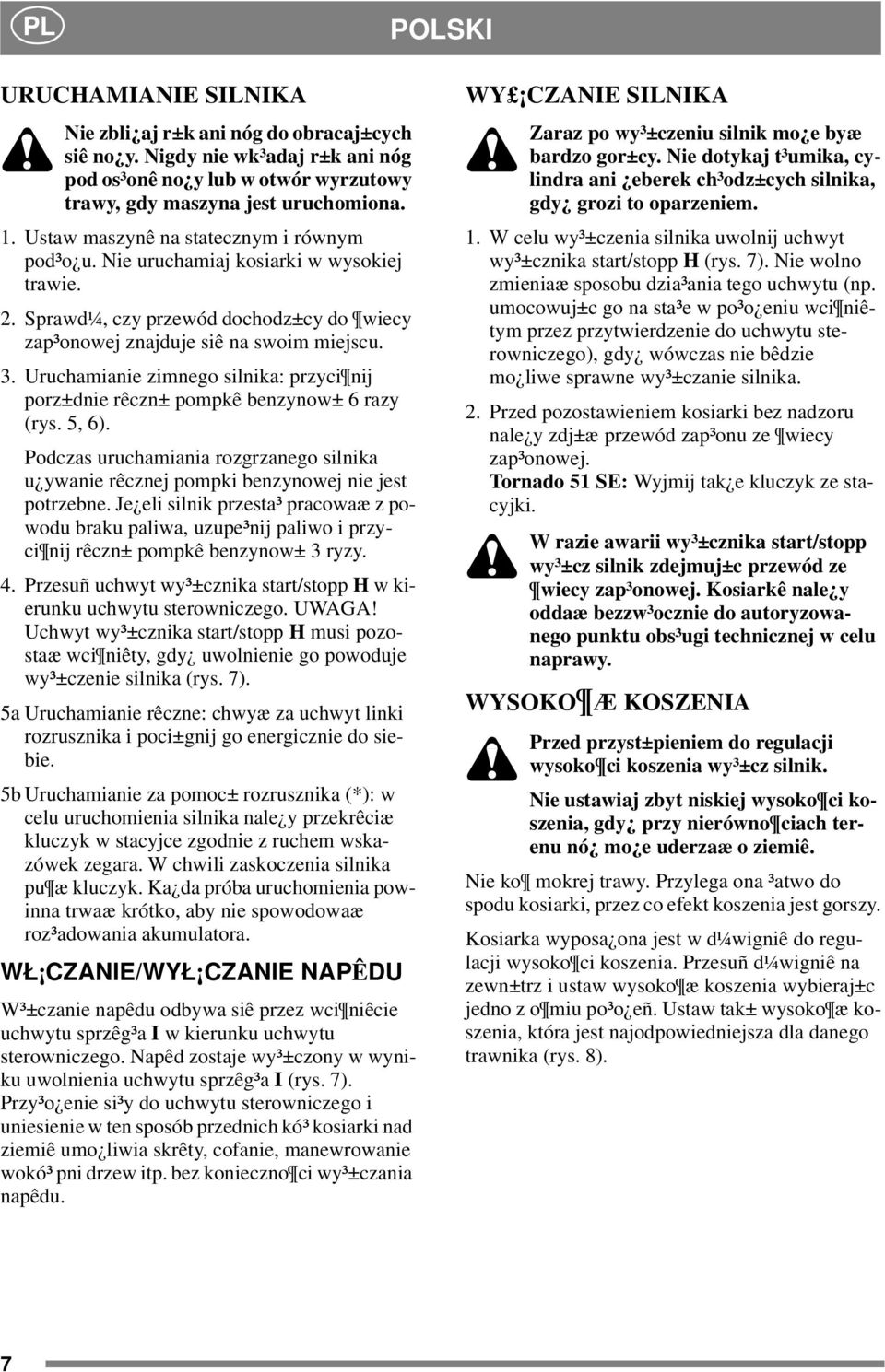

7 PL POLSKI URUCHAMIANIE SILNIKA Nie zbli aj r±k ani nóg do obracaj±cych siê no y. Nigdy nie wk³adaj r±k ani nóg pod os³onê no y lub w otwór wyrzutowy trawy, gdy maszyna jest uruchomiona. 1. Ustaw maszynê na statecznym i równym pod³o u. Nie uruchamiaj kosiarki w wysokiej trawie. 2. Sprawd¼, czy przewód dochodz±cy do wiecy zap³onowej znajduje siê na swoim miejscu. 3. Uruchamianie zimnego silnika: przyci nij porz±dnie rêczn± pompkê benzynow± 6 razy (rys. 5, 6). Podczas uruchamiania rozgrzanego silnika u ywanie rêcznej pompki benzynowej nie jest potrzebne. Je eli silnik przesta³ pracowaæ z powodu braku paliwa, uzupe³nij paliwo i przyci nij rêczn± pompkê benzynow± 3 ryzy. 4. Przesuñ uchwyt wy³±cznika start/stopp H wkierunku uchwytu sterowniczego. UWAGA! Uchwyt wy³±cznika start/stopp H musi pozostaæ wci niêty, gdy uwolnienie go powoduje wy³±czenie silnika (rys. 7). 5a Uruchamianie rêczne: chwyæ za uchwyt linki rozrusznika i poci±gnij go energicznie do siebie. 5b Uruchamianie za pomoc± rozrusznika (*): w celu uruchomienia silnika nale y przekrêciæ kluczyk w stacyjce zgodnie z ruchem wskazówek zegara. W chwili zaskoczenia silnika pu æ kluczyk. Ka da próba uruchomienia powinna trwaæ krótko, aby nie spowodowaæ roz³adowania akumulatora. WŁ CZANIE/WYŁ CZANIE NAPÊDU W³±czanie napêdu odbywa siê przez wci niêcie uchwytu sprzêg³a I w kierunku uchwytu sterowniczego. Napêd zostaje wy³±czony w wyniku uwolnienia uchwytu sprzêg³a I (rys. 7). Przy³o enie si³y do uchwytu sterowniczego i uniesienie w ten sposób przednich kó³ kosiarki nad ziemiê umo liwia skrêty, cofanie, manewrowanie wokó³ pni drzew itp. bez konieczno ci wy³±czania napêdu. WY CZANIE SILNIKA Zaraz po wy³±czeniu silnik mo e byæ bardzo gor±cy. Nie dotykaj t³umika, cylindra ani eberek ch³odz±cych silnika, gdy grozi to oparzeniem. 1. W celu wy³±czenia silnika uwolnij uchwyt wy³±cznika start/stopp H (rys. 7). Nie wolno zmieniaæ sposobu dzia³ania tego uchwytu (np. umocowuj±c go na sta³e w po³o eniu wci niêtym przez przytwierdzenie do uchwytu sterowniczego), gdy wówczas nie bêdzie mo liwe sprawne wy³±czanie silnika. 2. Przed pozostawieniem kosiarki bez nadzoru nale y zdj±æ przewód zap³onu ze wiecy zap³onowej. Tornado51SE:Wyjmij tak e kluczyk ze stacyjki. W razie awarii wy³±cznika start/stopp wy³±cz silnik zdejmuj±c przewód ze wiecy zap³onowej. Kosiarkê nale y oddaæ bezzw³ocznie do autoryzowanego punktu obs³ugi technicznej w celu naprawy. WYSOKO Æ KOSZENIA Przed przyst±pieniem do regulacji wysoko ci koszenia wy³±cz silnik. Nie ustawiaj zbyt niskiej wysoko ci koszenia, gdy przy nierówno ciach terenu nó mo e uderzaæ o ziemiê. Nie ko mokrej trawy. Przylega ona ³atwo do spodu kosiarki, przez co efekt koszenia jest gorszy. Kosiarka wyposa ona jest w d¼wigniê do regulacji wysoko ci koszenia. Przesuñ d¼wigniê na zewn±trz i ustaw wysoko æ koszenia wybieraj±c jedno z o miu po³o eñ. Ustaw tak± wysoko æ koszenia, która jest najodpowiedniejsza dla danego trawnika (rys. 8). 7

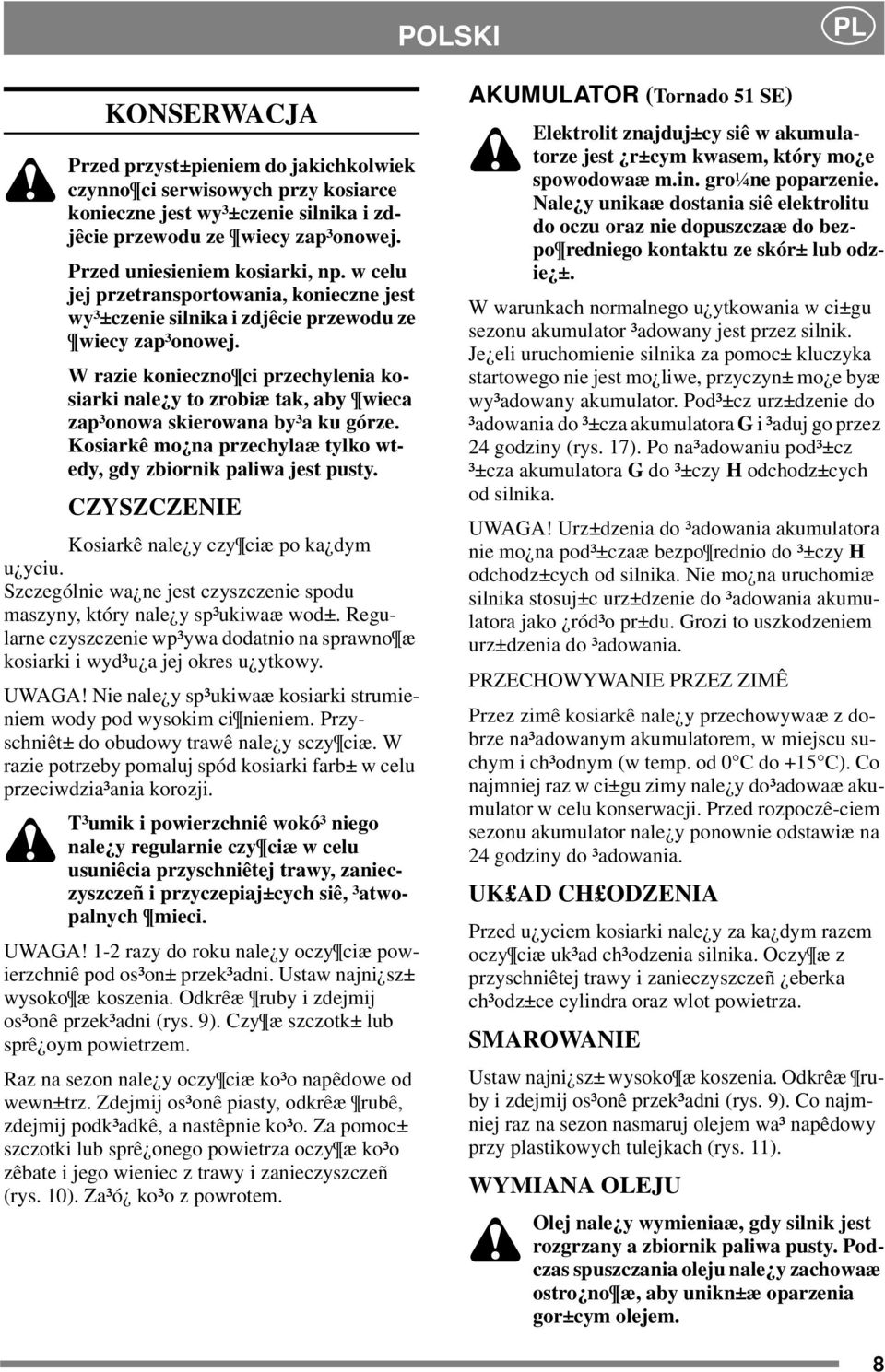

8 POLSKI PL KONSERWACJA Przed przyst±pieniem do jakichkolwiek czynno ci serwisowych przy kosiarce konieczne jest wy³±czenie silnika i zdjêcie przewodu ze wiecy zap³onowej. Przed uniesieniem kosiarki, np. w celu jej przetransportowania, konieczne jest wy³±czenie silnika i zdjêcie przewodu ze wiecy zap³onowej. W razie konieczno ci przechylenia kosiarki nale y to zrobiæ tak, aby wieca zap³onowa skierowana by³a ku górze. Kosiarkê mo na przechylaæ tylko wtedy, gdy zbiornik paliwa jest pusty. CZYSZCZENIE Kosiarkê nale y czy ciæ po ka dym u yciu. Szczególnie wa ne jest czyszczenie spodu maszyny, który nale y sp³ukiwaæ wod±. Regularne czyszczenie wp³ywa dodatnio na sprawno æ kosiarki i wyd³u a jej okres u ytkowy. UWAGA! Nie nale y sp³ukiwaæ kosiarki strumieniem wody pod wysokim ci nieniem. Przyschniêt± do obudowy trawê nale y sczy ciæ. W razie potrzeby pomaluj spód kosiarki farb± w celu przeciwdzia³ania korozji. T³umik i powierzchniê wokó³ niego nale y regularnie czy ciæ w celu usuniêcia przyschniêtej trawy, zanieczyszczeñ i przyczepiaj±cych siê, ³atwopalnych mieci. UWAGA! 1-2 razy do roku nale y oczy ciæ powierzchniê pod os³on± przek³adni. Ustaw najni sz± wysoko æ koszenia. Odkrêæ ruby i zdejmij os³onê przek³adni (rys. 9). Czy æ szczotk± lub sprê oym powietrzem. Raz na sezon nale y oczy ciæ ko³o napêdowe od wewn±trz. Zdejmij os³onê piasty, odkrêæ rubê, zdejmij podk³adkê, a nastêpnie ko³o. Za pomoc± szczotki lub sprê onego powietrza oczy æ ko³o zêbate i jego wieniec z trawy i zanieczyszczeñ (rys. 10). Za³ó ko³o z powrotem. AKUMULATOR (Tornado51SE) Elektrolit znajduj±cy siê w akumulatorze jest r±cym kwasem, który mo e spowodowaæ m.in. gro¼ne poparzenie. Nale y unikaæ dostania siê elektrolitu do oczu oraz nie dopuszczaæ do bezpo redniego kontaktu ze skór± lub odzie ±. W warunkach normalnego u ytkowania w ci±gu sezonu akumulator ³adowany jest przez silnik. Je eli uruchomienie silnika za pomoc± kluczyka startowego nie jest mo liwe, przyczyn± mo e byæ wy³adowany akumulator. Pod³±cz urz±dzenie do ³adowania do ³±cza akumulatora G i ³aduj go przez 24 godziny (rys. 17). Po na³adowaniu pod³±cz ³±cza akumulatora G do ³±czy H odchodz±cych od silnika. UWAGA! Urz±dzenia do ³adowania akumulatora nie mo na pod³±czaæ bezpo rednio do ³±czy H odchodz±cych od silnika. Nie mo na uruchomiæ silnika stosuj±c urz±dzenie do ³adowania akumulatora jako ród³o pr±du. Grozi to uszkodzeniem urz±dzenia do ³adowania. PRZECHOWYWANIE PRZEZ ZIMÊ Przez zimê kosiarkê nale y przechowywaæ z dobrze na³adowanym akumulatorem, w miejscu suchym i ch³odnym (w temp. od 0 C do +15 C). Co najmniej raz w ci±gu zimy nale y do³adowaæ akumulator w celu konserwacji. Przed rozpoczê-ciem sezonu akumulator nale y ponownie odstawiæ na 24 godziny do ³adowania. UK AD CH ODZENIA Przed u yciem kosiarki nale y za ka dym razem oczy ciæ uk³ad ch³odzenia silnika. Oczy æ z przyschniêtej trawy i zanieczyszczeñ eberka ch³odz±ce cylindra oraz wlot powietrza. SMAROWANIE Ustaw najni sz± wysoko æ koszenia. Odkrêæ ruby i zdejmij os³onê przek³adni (rys. 9). Co najmniej raz na sezon nasmaruj olejem wa³ napêdowy przy plastikowych tulejkach (rys. 11). WYMIANA OLEJU Olej nale y wymieniaæ, gdy silnik jest rozgrzany a zbiornik paliwa pusty. Podczas spuszczania oleju nale y zachowaæ ostro no æ, aby unikn±æ oparzenia gor±cym olejem. 8

9 PL POLSKI Porazpierwszywymieñolejpo5godzinacheksploatacji, pó niej po ka dych 50 godzinach eksploatacji lub raz na sezon. Wyjmij prêtowy wska nik poziomu oleju, przechyl kosiarkê i spu æ olej do naczynia. Uwa aj, aby olej nie wyciek³ na trawnik. Nalej wie ego oleju. Stosuj olej SAE 30 lub SAE 10W-30. Pojemno æ oleju w skrzyni korbowej wynosi ok. 0,6 liter. Poziom oleju powinien siêgaæ do oznaczenia FULL/MAX na prêtowym wska niku poziomu oleju. Nie nalewaj za du o oleju. FILTR POWIETRZA Zanieczyszczony lub zapchany filtr powietrza powoduje zmniejszenie mocy silnika i przyspiesza jego zu ycie. Czy æ filtr co trzy miesi±ce lub po ka dych 25 godzinach eksploatacji, w zale no ci od tego co najpierw nast±pi. Czy æ filtr czê ciej, je eli maszyna jest eksploatowana w warunkach du ego zapylenia. Briggs & Stratton LS 45: Zdejmij ostro nie filtr powietrza, tak aby adne zanieczyszczenia nie dosta³y siê do ga nika (rys. 12). Wyjmij wk³ad filtra wykonany z tworzywa piankowego, wymyj go w wodzie z dodatkiem detergentu, a nastêpnie wysusz. Nas±cz wk³ad filtra odrobin± oleju i wyci nij go. Za³ó wk³ad filtra i zamontuj go z powrotem. Briggs & Stratton XTE 60: Odkrêæ rubê i otwórz pokrywê filtra. Wyjmij ostro nie wk³ad filtra (rys. 13). Uderzaj nim lekko o g³adk± powierzchniê. Je eli nie da siê go w ten sposób oczy ciæ, wymieñ filtr. WIECA ZAP ONOWA Nie wolno sprawdzaæ, czy wieca ma iskrê zdejmuj±c przewód lub wyjmuj±c wiecê. Nale y pos³ugiwaæ siê zatwierdzonym urz±dzeniem kontrolnym. Czy æ wiecê regularnie (po ka dych 100 godzinach pracy silnika) przy u yciu szczotki drucianej. Ustaw prawid³owy odstêp miêdzy elektrodami, który powinien wynosiæ 0,75 mm (rys. 14). Je eli elektrody wiecy s± wyra¼nie nadpalone lub wieca jest uszkodzona, nale y wymieniæ j± na now±. Producenci silników zalecaj± stosowanie nastêpuj±cych wiec: Do silników Briggs & Stratton nale y stosowaæ wiece Champion J19LM (RJ19LM) lub inne, o takich samych parametrach. REGULACJA CIÊGNA SPRZÊG A Je eli nie mo na w³±czyæ lub wy³±czyæ napêdu, nale y wyregulowaæ ciêgno sprzêg³a. Dokonaj regulacji w nastêpuj±cy sposób: 1. Odkrêæ ruby i zdejmij os³onê przek³adni (rys. 9). 2. Gdy uchwyt sprzêg³a jest uwolniony, nie powinien wystêpowaæ opór podczas toczenia maszyny do ty³u. Je eli tak nie jest, odkrêæ nakrêtkê zabezpieczaj±c± U i dokrêcaj nakrêtkê regulacyjn± T a do chwili, gdy maszynê bêdzie mo na swobodnie toczyæ do ty³u (rys. 15). 3. Gdy uchwyt sprzêg³a jest wci niêty ok. 2 cm (po³o enie 1), maszyna podczas toczenia do ty³u powinna stawiaæ lekki opór. Gdy uchwyt sprzêg³a jest ca³kowicie wci niêty (po³o enie 2), toczenie maszyny do ty³u nie powinno byæ mo liwe. Odkrêæ nakrêtkê zabezpieczaj±c± U iodkrêcaj nakrêtkê regulacyjn± T a do chwili, gdy maszyna bêdzie reagowaæ w powy ej opisany sposób. 4. Dokrêæ nakrêtkê zabezpieczaj±c± U. WYMIANA NO Y Przy wymianie no y nale y u ywaæ rêkawic ochronnych, aby unikn±æ okaleczeñ. Têpe lub uszkodzone no e powoduj± wyrywanie trawy, przez co trawnik po skoszeniu wygl±da nieestetycznie. Ostre no e cinaj± dobrze trawê, dziêki czemu trawnik po skoszeniu wygl±da porz±dnie. W celu wymiany no a nale y odkrêciæ rubê mocuj±c± (rys. 16). Nowy nó zak³ada siê stron± ze znakiem firmowym STIGA w kierunku uchwy- 9

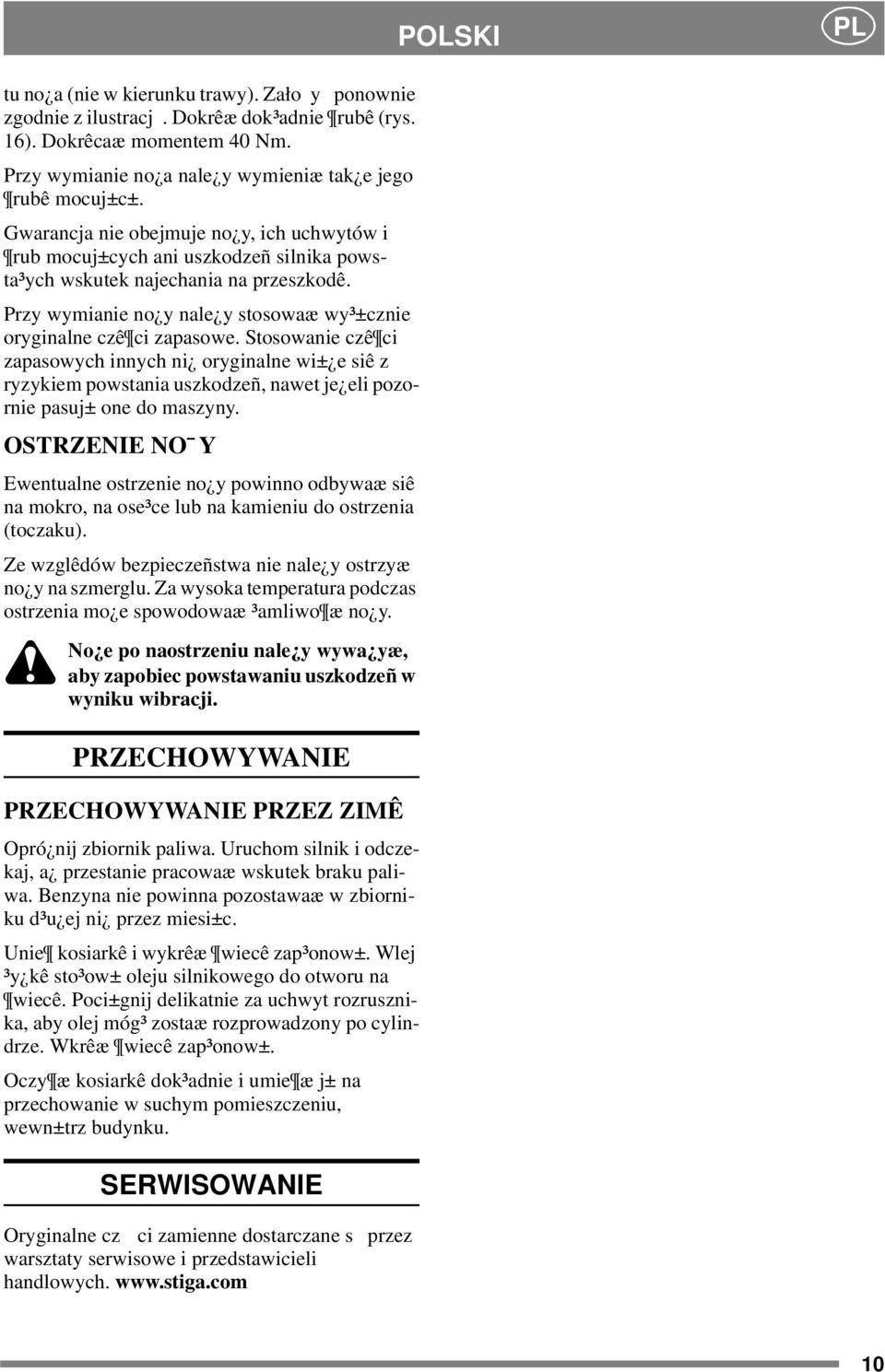

10 POLSKI PL tu no a (nie w kierunku trawy). Zało y ponownie zgodnie z ilustracj. Dokrêæ dok³adnie rubê (rys. 16). Dokrêcaæ momentem 40 Nm. Przy wymianie no a nale y wymieniæ tak e jego rubê mocuj±c±. Gwarancja nie obejmuje no y, ich uchwytów i rub mocuj±cych ani uszkodzeñ silnika powsta³ych wskutek najechania na przeszkodê. Przy wymianie no y nale y stosowaæ wy³±cznie oryginalne czê ci zapasowe. Stosowanie czê ci zapasowych innych ni oryginalne wi± e siê z ryzykiem powstania uszkodzeñ, nawet je eli pozornie pasuj± one do maszyny. OSTRZENIE NO Y Ewentualne ostrzenie no y powinno odbywaæ siê na mokro, na ose³ce lub na kamieniu do ostrzenia (toczaku). Ze wzglêdów bezpieczeñstwa nie nale y ostrzyæ no y na szmerglu. Za wysoka temperatura podczas ostrzenia mo e spowodowaæ ³amliwo æ no y. No e po naostrzeniu nale y wywa yæ, aby zapobiec powstawaniu uszkodzeñ w wyniku wibracji. PRZECHOWYWANIE PRZECHOWYWANIE PRZEZ ZIMÊ Opró nij zbiornik paliwa. Uruchom silnik i odczekaj, a przestanie pracowaæ wskutek braku paliwa. Benzyna nie powinna pozostawaæ w zbiorniku d³u ej ni przez miesi±c. Unie kosiarkê i wykrêæ wiecê zap³onow±. Wlej ³y kê sto³ow± oleju silnikowego do otworu na wiecê. Poci±gnij delikatnie za uchwyt rozrusznika, aby olej móg³ zostaæ rozprowadzony po cylindrze. Wkrêæ wiecê zap³onow±. Oczy æ kosiarkê dok³adnie i umie æ j± na przechowanie w suchym pomieszczeniu, wewn±trz budynku. SERWISOWANIE Oryginalne cz ci zamienne dostarczane s przez warsztaty serwisowe i przedstawicieli handlowych. 10

11 MOWING AHEAD GGP Sweden AB Box 1006 SE TRANÅS
