1 AUDYT ENERGETYCZNY BUDYNKU Dla przedsięwzięcia termomodernizacyjnego Budynku nr 3 - domu rekolekcyjnego "Dom św.floriana" na terenie Klasztoru Niepokalanów Wykonanie i opracowanie audytu: mgr inż. arch. Michał Staszkiewicz Warszawa, maj 2016r.

2 Projekt: A-1601-V 1 1. Strona tytułowa audytu energetycznego 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Zamieszkania zbiorowego 1.2 Rok budowy INWESTOR (nazwa lub imię i nazwisko, PESEL*) (* w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) KLASZTOR NIEPOKALANÓW Zakonu Braci Mniejszych Konwentualnych (OO. Franciszkanie) Paprotnia ul. M. Kolbego 5, Teresin 1.4 Adres budynku ul. M. Kolbego 5 ul. M. Kolbego Teresin Teresin / Paprotnia PESEL: 2. Nazwa, adres i numer REGON firmy wykonującej audyt: Michał Staszkiewicz ul. Wałowa 8/ Warszawa mazowieckie 3. Imię, Nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: Michał Staszkiewicz ul. Wałowa 8/ Warszawa... mgr inż. arch. 4. Współautorzy audytu: imiona, nazwiska, zakresy prac Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego podpis 5. Miejscowość: Warszawa Data wykonania opracowania luty Spis treści 1. Strona tytułowa audytu energetycznego 2. Karta audytu energetycznego budynku 3. Wykaz dokumentów i danych źródłowych 4. Inwentaryzacja techniczno-budowlana budynku 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji 9. Załącznik nr 1. - dokumentacja techniczna budynku

3 Projekt: A-1601-V 2 2. Karta audytu energetycznego budynku* 2.1. Dane ogólne Stan przed termomodernizacją Stan po termomodernizacji Konstrukcja/technologia budynku tradycyjna tradycyjna Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] 685,50 685, Powierzchnia netto budynku [m 2 ] 185,00 185, Pow. ogrzewana części mieszkalnej [m 2 ] 0,00 0, Pow. ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] 0,00 0, Liczba lokali mieszkalnych 0,00 0, Liczba osób użytkujących budynek 40,00 40, Sposób przygotowania ciepłej wody użytkowej Centralne Centralne Rodzaj systemu grzewczego budynku Centralne Centralne Współczynnik A/V [1/m] 0,72 0, Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody budowlane W/(m 2 K) Stan przed termomodernizacją Stan po termomodernizacji Ściany zewnętrzne 1,43 0, Dach/stropodach/strop pod nieogrzewanymi poddaszami lub nad przejazdami 0,75 0, Strop nad piwnicą Podłoga na gruncie w pomieszczeniach ogrzewanych 0,85 0, Okna, drzwi balkonowe 3,20; 1,80 1,30; 1, Drzwi zewnętrzne/bramy 2,60; 5,10 1,70; 1, Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania 0,920 0, Sprawność przesyłu 0,900 0, Sprawność regulacji i wykorzystania 0,890 0, Sprawność akumulacji 1,000 1, Uwzględnienie przerw na ogrzewanie w okresie tygodnia 1,000 1, Uwzględnienie przerw na ogrzewanie w ciągu doby 1,000 1, Sprawności składowe systemu przygotowania ciepłej wody użytkowej Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania 0,880 0, Sprawność przesyłu 0,600 0,600

4 Projekt: A-1601-V Sprawność regulacji i wykorzystania 1,000 1, Sprawność akumulacji 0,840 0, Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzenia i odprowadzenia powietrza Stan przed termomodernizacją Wentylacja grawitacyjna stolarka/kanały grawitacyjne Stan po termomodernizacji Wentylacja grawitacyjna stolarka/kanały grawitacyjne Strumień powietrza zewnętrznego [m 3 /h] 479,85 436, Krotność wymian powietrza [1/h] 0,70 0, Charakterystyka energetyczna budynku Stan przed termomodernizacją Stan po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] 37,65 14, Obliczeniowa moc cieplna na przygotowanie cwu [kw] 2,73 2, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 269,48 74,17 365,68 100,65 64,59 64, ,62 111,37 549,07 151, ** Udział odnawialnych źródeł energii [%] 0,00 0, Roczne zużycie energii elektrycznej na potrzeby oświetlenia [kwh/rok] 2.7. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) ,5 Stan przed termomodernizacją Stan po termomodernizacji Koszt za 1 GJ ciepła do ogrzewania budynku *** [zł/gj] 40,24 40, Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc *** [zł/(mw m-c)] 0,00 0,00

5 Projekt: A-1601-V Koszt przygotowania 1 m 3 ciepłej wody użytkowej *** [zł/m 3 ] 41,77 41, Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc **** [zł/(mw m-c)] Miesięczny koszt ogrzewania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 0,00 0,00 6,63 1, Miesięczna opłata abonamentowa [zł/m-c] 0,00 0, Inne [zł] 0,00 0, Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,00 Roczne zmniejszenie zapotrzebowania na energię [%] 61,56 (68,15) ee Planowane koszty całkowite [zł] ,68 Premia termomodernizacyjna [zł] 21241,28 Roczna oszczędność kosztów energii [zł/rok] 10620,64 (16930,46) ee * Dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku. ** Uoze [%] obliczany zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczoną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody użytkowej. *** Opłata zmienna związana z dystrybują i przesyłem jednostki energii. **** Stała opłata miesięczna związana z dystrybucją i przesyłem energii. UWAGA (ee) oszczędność łącznie, z uwzględnieniem oszczędności energii elektrycznej 3. Wykaz dokumentów i danych źródłowych 3.1. Ustawy i Rozporządzenia 1. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami 2. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego 3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego sposobu weryfikacji audytu energetycznego i części audytu remontowego oraz szczegółowych warunków, jakie powinny spełniać podmioty, którym BGK może zlecać wykonanie weryfikacji audytów z późn. zm. 4. Ustawa "o wspieraniu termomodernizacji i remontów" z dnia 21 listopad 2008r. z późniejszymi zmianami 5. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej 6. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 3 września 2015 roku zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego Normy techniczne

6 Projekt: A-1601-V 5 1. PN-EN ISO Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 2. PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków. Obliczenia zużycia energii na potrzeby ogrzewania i chłodzenia. 3. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 4. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. 5. PN-82/B Temperatury obliczeniowe zewnętrzne. 6. PN-EN 12831:2006 Metoda obliczania projektowanego obciążenia cieplnego Materiały przekazane przez inwestora 1. Dokumentacja techniczna 2. Informacje techniczne przekazane przez inwestora 3.4. Inne materiały oraz programy komputerowe 1. Materiały z przeprowadzonej wizji lokalnej 2. Program komputerowy ArCADiasoft Chudzik sp. j. ArCADia-TERMO PRO Wytyczne oraz uwagi inwestora 1. Obniżenie kosztów ogrzewania 2. Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie Termomodernizacyjnej 3. Maksymalna wielkość środków własnych inwestora, stanowiących możliwy do zadeklarowania udział własny przeznaczony na pokrycie kosztów przedsięwzięcia termomodernizacyjnego wynosi: zł 4. Kwota kredytu możliwego do zaciągnięcia przez inwestora:: zł 4. Inwentaryzacja techniczno-budowlana budynku 4.1. Ogólne dane techniczne Konstrukcja/technologia budynku - tradycyjna Kubatura budynku - 685,50 m 3 Kubatura ogrzewania - 685,50 m 3 Powierzchnia netto budynku - 185,00 m 2 Powierzchnia użytkowa części mieszkalnej - 0,00 m 2 Współczynnik kształtu - 0,72 m -1

7 Projekt: A-1601-V 6 Powierzchnia zabudowy budynku - 150,00 m 2 Ilość mieszkań - 0,00 Ilość mieszkańców - 40, Dokumentacja techniczna budynku Dokumentacja techniczna budynku znajduje się w załączniku stanowiącym integralną część audytu energetycznego. Usytuowanie budynku w stosunku do stron świata 4.3. Opis techniczny podstawowych elementów budynku Zbiorcza charakterystyka przegród budowlanych Ściany zewnętrzne 1,43 W/(m 2 K) Dach/stropodach --- W/(m 2 K) Strop piwnicy --- W/(m 2 K) Okna 3,20; 1,80 W/(m 2 K) Drzwi/bramy 2,60; 5,10 W/(m 2 K) Okna połaciowe --- W/(m 2 K) Stropy nad przejazdem 0,75 W/(m 2 K) Podłogi na gruncie 0,85 W/(m 2 K) 4.4. Taryfy i opłaty Ceny ciepła - c.o. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 40,24 zł/gj 40,24 zł/gj Opłata za 1 MW mocy zamówionej na ogrzewanie 0,00 zł/(mw m-c) 0,00 zł/(mw m-c) Inne koszty, abonament 0,00 zł/m-c 0,00 zł/m-c Ceny ciepła - c.w.u. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ 40,24 zł/gj 16,09 zł/gj Opłata za 1 MW mocy zamówionej na podgrzanie c.w.u. 0,00 zł/(mw m-c) 0,00 zł/(mw m-c) Inne koszty, abonament 0,00 zł/m-c 0,00 zł/m-c 4.5. Charakterystyka systemu grzewczego Wytwarzanie Kotły gazowe kondensacyjne (70/55oC) o mocy nominalnej powyżej 50 do 120 kw H,g = 0,920

8 Projekt: A-1601-V 7 Przesyłanie ciepła Regulacja systemu grzewczego Paliwo - gaz ziemny C.o. wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni nieogrzewanej Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej i miejscowej z zaworem termostatycznym o działaniu proporcjonalnym z zakresem proporcjonalności P-1K H,d = 0,900 H,e = 0,890 Akumulacje ciepła Brak zasobnika buforowego H,s = 1,000 Czas ogrzewania w okresie tygodnia Przerwy w ogrzewaniu w okresie doby Liczba dni: 7 dni wt = 1,000 Liczba godzin: Bez przerw wd = 1,000 Sprawność całkowita systemu grzewczego H,tot = H,g H,d H,e H,s = 0,737 Informacje uzupełniające dotyczące przerw w ogrzewaniu Modernizacja systemu grzewczego po 1984 r. Moc cieplna zamówiona (centralne ogrzewanie) Brak Instalacja była modernizowana po 1984 r Charakterystyka instalacji ciepłej wody użytkowej Wytwarzanie ciepła Modernizacja polegała na: Wymiana instalacji kotłowni węglowej na gazową Kotły kondensacyjne, opalane gazem ziemnym lub olejem opałowym lekkim, o mocy powyżej 50 kw wymagany próg oszczędności: 15% --- MW W,g = 0,880 Przesył ciepłej wody Liczba punktów poboru ciepłej wody do 30 W,d = 0,600 Regulacja i wykorzystanie --- W,e = 1,000 Akumulacja ciepła Zasobnik w systemie wg standardu budynku niskoenergetycznego W,s = 0,840 Sprawność całkowita systemu c.w.u. W,tot = W,g W,d W,s W,e = 0,444 Moc cieplna zamówiona (ciepła woda użytkowa) 4.7. Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzania i odprowadzania powietrza Strumień powietrza wentylacyjnego Wentylacja grawitacyjna stolarka/kanały grawitacyjne 479,85 Krotność wymian powietrza 0, MW Wentylacja w budynku zapewnia prawidłowe przewietrzanie. W okresie zimowym na skutek nadmiernego napływu powietrza zimnego mogą następować wysokie straty ciepła na ogrzewanie powietrza wentylacyjnego.

9 Projekt: A-1601-V 8 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Rodzaj przegrody lub instalacji ŚCIANA ZEWNĘTRZNA STROP POD NIEOGRZEWANYM PODDASZEM Modernizacja przegrody OKNO (u3,2) 'Wentylacja grawitacyjna' Modernizacja przegrody DRZWI ZEWN. (u5,1) 'Wentylacja grawitacyjna' Modernizacja przegrody DRZWI ZEWN. (u2,6) 'Wentylacja grawitacyjna' Oświetlenie wbudowane Charakterystyka stanu istniejącego i możliwości poprawy Ściany zewn. jednowarstwowe z cegły pełnej, o ponadnormatywnym, b.wysokim współcz. przenik. ciepła. Wymagają docieplenia. Strop wewnętrzny pod nieogrzewanym poddaszem - drewniany, o ponadnormatywnym, b.wysokim współcz. przenik. ciepła. Wymaga docieplenia. Okna stare, w stalowych ramach, nieszczelne, o b.wysokim współcz. przenik. ciepła. Wskazana wymiana. Drzwi stare, nieszczelne, o b. wysokim współcz. przenik. ciepła. Wskazana wymiana. Drzwi nieszczelne, o wysokim współcz. przenik. ciepła. Wskazana wymiana. Duża ilość opraw oświetleniowych z konwencjonalnymi żarówkami o dużej mocy generuje bardzo duży pobór energii elektrycznej i bardzo duże koszty. Zalecana wymiana na żarówki energooszczędne LED. 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 6.1 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i stropodachy Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody STROP POD NIEOGRZEWANYM PODDASZEM Proponowany materiał dodatkowej izolacji: Wariant 1, Maty z wełny mineralnej URSA SF 39, = 0,039 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 128,60m 2 Powierzchnia przegrody do ocieplenia Ak: 128,60m 2 Stopniodni: 3686,00 dzień K/rok two= 20,00 o C tzo= -20,00 o C Stan istniejący Wariant numer Wariant 1 Opłata za 1 GJ Oz zł/gj 40,24 40,24 Opłata za 1 MW Om zł/(mw m -c) 0,00 0,00 Inne koszty, abonament Ab zł/m-c 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,753 0,193 Opór cieplny R (m 2 K)/W 1,33 5,17

10 Projekt: A-1601-V 9 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 3,85 Straty ciepła na przenikanie Q GJ 30,83 7,91 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0039 0,0010 zł/rok ,94 Cena jednostkowa usprawnienia K j zł/m ,00 Koszty realizacji usprawnienia N u zł ,99 Prosty czas zwrotu SPBT lata ,52 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 11546,99 zł Prosty czas zwrotu wariantu optymalnego: 12,52 lat Optymalna grubość dodatkowej izolacji: 15 cm Informacje uzupełniające:... Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Proponowany materiał dodatkowej izolacji: Modernizacja przegrody ŚCIANA ZEWNĘTRZNA Wariant 1, Płyta styropianowa EPS FASADA, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 356,90m 2 Powierzchnia przegrody do ocieplenia Ak: 356,90m 2 Stopniodni: 3686,00 dzień K/rok two= 20,00 o C tzo= -20,00 o C Stan istniejący Wariant numer Wariant 1 Opłata za 1 GJ Oz zł/gj 40,24 40,24 Opłata za 1 MW Om zł/(mw m -c) 0,00 0,00 Inne koszty, abonament Ab zł/m-c 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 1,428 0,238 Opór cieplny R (m 2 K)/W 0,70 4,20 Zwiększenie oporu cieplnego (m 2 K)/W --- 3,50

11 Projekt: A-1601-V 10 Δ R Straty ciepła na przenikanie Q GJ 162,35 27,06 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0204 0,0034 zł/rok ,12 Cena jednostkowa usprawnienia K j zł/m ,00 Koszty realizacji usprawnienia N u zł ,5 8 Prosty czas zwrotu SPBT lata ,21 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,58 zł Prosty czas zwrotu wariantu optymalnego: 21,21 lat Optymalna grubość dodatkowej izolacji: 14 cm Informacje uzupełniające: Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody OKNO (u3,2) 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 185,64 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 22,40m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 22,40m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 22,40m 2 Stopień wyeksponowania budynku na działanie wiatru: Brak osłonięcia cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3686,00 dzień K/rok i = 20,00 o C e = -20,00 o C Stan istniejący Wariant numer W1 Opłata za 1 GJ zł/gj 40,24 40,24 Opłata za 1 MW zł/(mw m -c) 0,00 0,00 Inne koszty, abonament zł/m-c 0,00 0,00 Współczynnik c m 1,35 1,00 Współczynnik c r 1,20 1,00

12 Projekt: A-1601-V 11 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 3,200 1,300 Straty ciepła na przenikanie Q GJ 41,83 24,98 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,0063 0,0031 zł/rok ,90 zł/m ,00 zł ,60 zł --- 0,00 Prosty czas zwrotu SPBT lata ,35 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 15153,60 zł Prosty czas zwrotu wariantu optymalnego: 22,35 lat Stolarka szczelna ( 0,5 < a < 1 ) Modernizacja systemu wentylacji U= 1,30 Informacje uzupełniające:... Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody DRZWI ZEWN. (u5,1) 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 42,27 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 5,10m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 5,10m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 5,10m 2 Stopień wyeksponowania budynku na działanie wiatru: Brak osłonięcia cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3686,00 dzień K/rok i = 20,00 o C e = -20,00 o C Stan istniejący Wariant numer W1 Opłata za 1 GJ zł/gj 45,47 45,47 Opłata za 1 MW zł/(mw m -c) 0,00 0,00 Inne koszty, abonament zł/m-c 0,00 0,00

13 Projekt: A-1601-V 12 Współczynnik c m 1,35 1,00 Współczynnik c r 1,20 1,00 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 5,100 1,700 Straty ciepła na przenikanie Q GJ 12,61 7,57 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,0018 0,0010 zł/rok ,00 zł/m ,00 zł ,80 zł --- 0,00 Prosty czas zwrotu SPBT lata ,09 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 9409,50 zł Prosty czas zwrotu wariantu optymalnego: 41,09 lat Stolarka szczelna ( 0,5 < a < 1 ) Modernizacja systemu wentylacji U= 1,70 Informacje uzupełniające:... Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody DRZWI ZEWN. (u2,6) 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 34,81 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 4,20m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 4,20m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 4,20m 2 Stopień wyeksponowania budynku na działanie wiatru: Brak osłonięcia cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3686,00 dzień K/rok i = 20,00 o C e = -20,00 o C Stan istniejący Wariant numer W1 Opłata za 1 GJ zł/gj 40,24 40,24

14 Projekt: A-1601-V 13 Opłata za 1 MW zł/(mw m -c) 0,00 0,00 Inne koszty, abonament zł/m-c 0,00 0,00 Współczynnik c m 1,35 1,00 Współczynnik c r 1,20 1,00 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 2,600 1,700 Straty ciepła na przenikanie Q GJ 7,04 5,55 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,0011 0,0007 zł/rok ,10 zł/m ,00 zł ,00 zł --- 0,00 Prosty czas zwrotu SPBT lata ,94 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 7749,00 zł Prosty czas zwrotu wariantu optymalnego: 128,94 lat Stolarka szczelna ( 0,5 < a < 1 ) Modernizacja systemu wentylacji U= 1,70 Informacje uzupełniające: Ocena opłacalności i wybór wariantu przedsięwzięcia prowadzącego do zmniejszenia zapotrzebowania na energię elektryczną poprzez wymianę oświetlenia wbudowanego żarówek tradycyjnych na żarówki LED. Dane: Moc jednostkowa żarówki tradycyjnej Moc jednostkowa odpowiednika LED ilość Moc zainstalowana Przed modernizacją Po modernizacji [W] [W] [szt] [kw] [kw] ,00 1, ,30 0, ,60 0,14 = 7,90 1,23

15 Projekt: A-1601-V 14 Wyliczenie opłacalności: Przed modernizacją Po modernizacji moc instalacji oświetleniowej Kw 7,9 1,23 Czas użytkowania w ciągu roku h/rok Zużycie roczne kwh/rok ,5 GJ/rok 61,15 9,52 Roczna opłata zmienna zł/kwh 0,44 0,44 Roczna opłata stała zł/rok 117,36 117,36 Roczny abonament zł/rok 0 0 Roczny koszt energii elektrycznej zł/rok 7590, ,94 Różnica (oszczędność rocznych kosztów energii elektrycznej) Koszt przedsięwzięcia * SPBT zł/rok zł lat 6309, ,88 * Przyjęto koszty wg oferty lokalnych hurtowni i dystrybutorów materiałów elektrycznych (50zł netto x 90szt) 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wybrane i zoptymalizowane ulepszenia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania ciepła przez przegrody budowlane oraz warianty przedsięwzięć termomodernizacyjnych dotyczących modernizacji systemu wentylacji i systemu przygotowania ciepłej wody użytkowej, uszeregowanie według rosnącej wartości SPBT Lp. 1. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Modernizacja przegrody STROP POD NIEOGRZEWANYM PODDASZEM Planowane koszty robót [zł] SPBT [lat] 11546,99 zł 12,52 2. Modernizacja przegrody ŚCIANA ZEWNĘTRZNA ,58 zł 21,21 3. Modernizacja przegrody OKNO (u3,2) 'Wentylacja grawitacyjna' 15153,60 zł 22,35 4. Modernizacja przegrody DRZWI ZEWN. (u5,1) 'Wentylacja grawitacyjna' 9409,50 zł 41,09

16 Projekt: A-1601-V Modernizacja przegrody DRZWI ZEWN. (u2,6) 'Wentylacja grawitacyjna' 7749,00 zł 419,07 6. Wymiana oświetlenia wbudowanego na żarówki LED 5535,00 zł 0, Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wariant 1 Usprawnienie Koszt 1 Modernizacja przegrody STROP POD NIEOGRZEWANYM PODDASZEM 11546,99 2 Modernizacja przegrody ŚCIANA ZEWNĘTRZNA ,58 3 Modernizacja przegrody OKNO (u3,2) 'Wentylacja grawitacyjna' 15153,60 4 Modernizacja przegrody DRZWI ZEWN. (u5,1) 'Wentylacja grawitacyjna' 9409,50 5 Modernizacja przegrody DRZWI ZEWN. (u2,6) 'Wentylacja grawitacyjna' 7749,00 6 Wymiana oświetlenia wbudowanego na żarówki LED 5535,00 Całkowity koszt ,68 Wariant 2 Usprawnienie Koszt 1 Modernizacja przegrody STROP POD NIEOGRZEWANYM PODDASZEM 11546,99 2 Modernizacja przegrody ŚCIANA ZEWNĘTRZNA ,58 3 Modernizacja przegrody OKNO (u3,2) 'Wentylacja grawitacyjna' 15153,60 4 Modernizacja przegrody DRZWI ZEWN. (u5,1) 'Wentylacja grawitacyjna' 9409,50 5 Wymiana oświetlenia wbudowanego na żarówki LED 5535,00 Całkowity koszt ,68 Wariant 3 Usprawnienie Koszt 1 Modernizacja przegrody STROP POD NIEOGRZEWANYM PODDASZEM 11546,99 2 Modernizacja przegrody ŚCIANA ZEWNĘTRZNA ,58 3 Modernizacja przegrody OKNO (u3,2) 'Wentylacja grawitacyjna' 15153,60 4 Wymiana oświetlenia wbudowanego na żarówki LED 5535,00 Całkowity koszt ,18 Usprawnienie Wariant 4 Koszt

17 Projekt: A-1601-V 16 1 Modernizacja przegrody STROP POD NIEOGRZEWANYM PODDASZEM 11546,99 2 Modernizacja przegrody ŚCIANA ZEWNĘTRZNA ,58 3 Wymiana oświetlenia wbudowanego na żarówki LED 5535,00 Całkowity koszt ,58 Wariant 5 Usprawnienie Koszt 1 Modernizacja przegrody STROP POD NIEOGRZEWANYM PODDASZEM 11546,99 2 Wymiana oświetlenia wbudowanego na żarówki LED 5535,00 Całkowity koszt 17081, Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia Wariant sumaryczna strata ciepła budynku roczne zapotrzebowanie energii budynku (ee) * średnia temperatura pomieszczeń ogrzewanych powierzchnia pomieszczeń ogrzewanych kubatura pomieszczeń ogrzewanych kubatura budynku kubatura przestrzeni ogrzewanej wskaźnik cieplny budynku stosunek pow. przegród zewnętrznych do kubatury przestrzeni ogrzewanej A/V 0 0, ,0147 [MW] [GJ] o C m 2 m 3 m 3 m 3 W/m 3 1/m 269,48 (61,15) 74,17 (9,52) 20,00 185,00 685,50 685,50 685,50 59,24 0,72 20,00 185,00 685,50 685,50 685,50 30,25 0,72 2 0, ,40 20,00 185,00 685,50 685,50 685,50 30,25 0,72 3 0, ,08 20,00 185,00 685,50 685,50 685,50 30,25 0,72 4 0, ,22 20,00 185,00 685,50 685,50 685,50 30,26 0,72 5 0, ,69 20,00 185,00 685,50 685,50 685,50 55,05 0,72 UWAGA * (ee) dotyczy energii elektrycznej

18 Projekt: A-1601-V Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Wariant Qh0,1co qh0,1co Q0,1cwu q0,1cwu 0,1 wt0,1 wd0,1 Q0,1 O0,1 O % O GJ GJ MW MW 269,48 64,59 0,0377 0, ,17 64,59 0,0147 0, ,40 64,59 0,0148 0, ,08 64,59 0,0155 0, ,22 64,59 0,0178 0, ,69 64,59 0,0348 0,0027 GJ Zł Zł % ,74 1,00 1,00 428, , ,74 1,00 1,00 164, , ,64 61,56 0,74 1,00 1,00 166, , ,76 61,17 0,74 1,00 1,00 174, , ,89 59,38 0,74 1,00 1,00 193, , ,98 54,92 0,74 1,00 1,00 393, , ,42 8, Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Wariant Planowane koszty całkowite ,68 zł Roczna oszczędność kosztów energii O (ee) * 10620,64 (16930,46) Procentowa oszczędność zapotrz. na energię (ee) * 61,56% (68,15%) ,68 zł 10553,76 61,17% ,18 zł 10244,89 59,38% Planowana kwota środków własnych i kwota kredytu 33047,68 20,05% ,0 0 79,95% 33047,68 21,04% ,0 0 78,96% 33047,68 22,38% ,5 0 77,62% Premia termomodernizacyjna 20% kredytu 16% kosztów całkowityc h 26360, , , , , ,27 Dwukrot ność rocznej oszczęd ności kosztów energii 21241, , ,7 7

19 Projekt: A-1601-V ,58 zł 9475,98 54,92% ,99 zł 1402,42 8,13% 33047,68 24,93% 19897, , , ,90 75,07% 33047,68 100,00% 0,00 0,00% 0, , ,84 Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr 1 gdyż: 1. Zmniejszenie rocznego zapotrzebowania na energię zużywaną na potrzeby ogrzewania oraz podgrzewania wody użytkowej jest większe niż: 15% 2. Kwota kredytu nie przekracza wartości zadeklarowanej 3. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nie przekraczają zadeklarowanych przez inwestora środków w kwocie 33047,68 zł 7.6. Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego - planowany koszt całkowity ,68 zł - planowana kwota środków własnych ,68 zł - planowana kwota kredytu ,00 zł - przewidywana premia termomodernizacyjna ,28 zł - roczne oszczędności kosztów energii (ee) * ,64 zł (16930,46zł) tj. 61,56 % (68,15%) UWAGA * (ee) oszczędność łącznie, z uwzględnieniem oszczędności energii elektrycznej 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. P1 Usprawnienie: Modernizacja przegrody STROP POD NIEOGRZEWANYM PODDASZEM Wymagana grubość dodatkowej warstwy izolacji termicznej: 15 cm Zastosowany materiał izolacji termicznej: Maty z wełny mineralnej URSA SF 39 Uwagi:... P2 Usprawnienie: Modernizacja przegrody ŚCIANA ZEWNĘTRZNA Wymagana grubość dodatkowej warstwy izolacji termicznej: 14 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS FASADA

20 Projekt: A-1601-V 19 Uwagi:... O1 Usprawnienie: Modernizacja przegrody OKNO (u3,2) 'Wentylacja grawitacyjna' Wymagany współczynnik U dla nowej stolarki: 1,300 W/(m 2 K) Wymagany typ stolarki: Stolarka szczelna ( 0,5 < a < 1 ) Uwagi:... O2 Usprawnienie: Modernizacja przegrody DRZWI ZEWN. (u5,1) 'Wentylacja grawitacyjna' Wymagany współczynnik U dla nowej stolarki: 1,700 W/(m 2 K) Wymagany typ stolarki: Stolarka szczelna ( 0,5 < a < 1 ) Uwagi:... O3 Usprawnienie: Modernizacja przegrody DRZWI ZEWN. (u2,6) 'Wentylacja grawitacyjna' Wymagany współczynnik U dla nowej stolarki: 1,700 W/(m 2 K) Wymagany typ stolarki: Stolarka szczelna ( 0,5 < a < 1 ) Uwagi:...

21 Projekt: A-1601-V Załącznik nr 1 - dokumentacja techniczna budynku Fot. 1. Elewacja wschodnia budynku

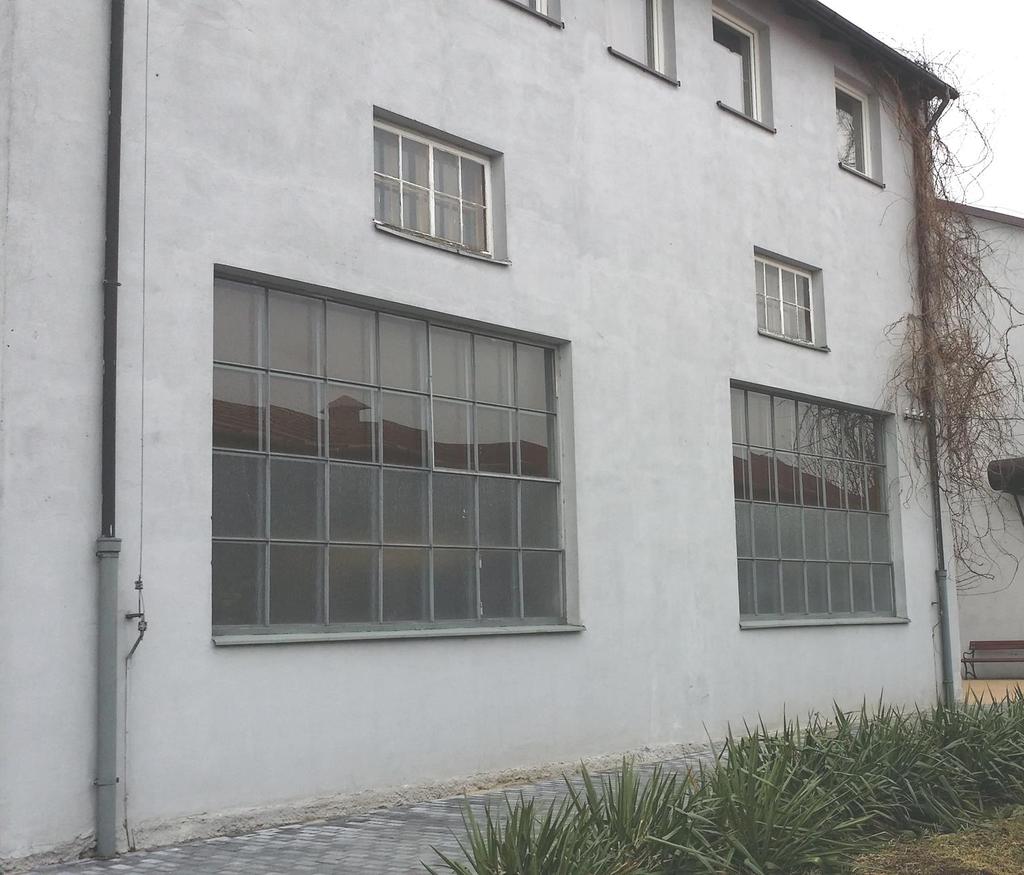

22 Projekt: A-1601-V 21 Fot. 2. Elewacja południowa budynku

23 Projekt: A-1601-V 22 Fot. 3. Elewacje południowa i zachodnia budynku

24 Projekt: A-1601-V 23 Fot. 4. Elewacja zachodnia budynku

25 Projekt: A-1601-V 24 Fot. 5. Elewacja północna budynku
