AUDYT ENERGETYCZNY EX-ANTE SZKOŁA PODSTAWOWA NR 2. im. Augusta hr. CIESZKOWSKIEGO LUBOŃ. mgr inż. Robert OSMÓLSKI ECOREN AUDYTING

Transkrypt

1 AUDYT ENERGETYCZNY EX-ANTE SZKOŁA PODSTAWOWA NR 2 im. Augusta hr. CIESZKOWSKIEGO LUBOŃ mgr inż. Robert OSMÓLSKI ECOREN AUDYTING

2 1. Strona tytułowa audytu energetycznego 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Użyteczności publicznej 1.2 Rok budowy 1908/1961/1993/ INWESTOR (nazwa lub imię i nazwisko, PESEL*) (* w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) Urząd Miasta Luboń 1.4 Adres budynku pl. Edmunda Bojanowskiego 2 ul. Żabikowska Luboń Luboń wielkopolskie 2. Nazwa, adres i numer REGON firmy wykonującej audyt: ECOREN AUDYTING Robert OSMÓLSKI ul. Stanisława Michałowskiego KÓRNIK Imię, Nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: Robert OSMÓLSKI, Kórnik, ul. St. Michałowskiego 20 Studia podyplomowe w zakresie charakterystyki energetycznej i audytingu energetycznego budynków. 4. Współautorzy audytu: imiona, nazwiska, zakresy prac Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego podpis 5. Miejscowość: Kórnik Data wykonania opracowania 12 grudzień Spis treści 1. Strona tytułowa audytu energetycznego Karta audytu energetycznego budynku Wykaz dokumentów i danych źródłowych Inwentaryzacja techniczno-budowlana budynku Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji Załącznik nr 1. - dokumentacja techniczna budynku

3 2. Karta audytu energetycznego budynku* 2.1. Dane ogólne Stan przed termomodernizacją Stan po termomodernizacji Konstrukcja/technologia budynku tradycyjna tradycyjna Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] 17983, , Powierzchnia netto budynku [m 2 ] 4561, , Pow. ogrzewana części mieszkalnej [m 2 ] 0,00 0, Pow. ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] 4561, , Liczba lokali mieszkalnych 0,00 0, Liczba osób użytkujących budynek 969,00 969, Sposób przygotowania ciepłej wody użytkowej Centralne Centralne Rodzaj systemu grzewczego budynku Centralne Centralne Współczynnik A/V [1/m] 0,37 0, Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody budowlane W/(m 2 K) Ściany zewnętrzne Dach/stropodach/strop pod nieogrzewanymi poddaszami lub nad przejazdami Stan przed termomodernizacją 0,38; 0,41; 0,38; 0,40; 0,42; 0,40; 1,41; 1,14; 1,37; 0,19 Stan po termomodernizacji 0,16; 0,18; 0,16; 0,18; 0,17; 0,40; 0,22; 0,22; 0,23; 0,19 0,29; 0,41 0,15; 0, Strop nad piwnicą Podłoga na gruncie w pomieszczeniach ogrzewanych Okna, drzwi balkonowe Drzwi zewnętrzne/bramy Stropy wewnętrzne Stropy zewnętrzne 0,87; 0,90; 0,80; 0,96; 0,95; 0,69; 0,95 3,00; 3,00; 3,00; 3,00; 3,00; 3,00; 3,00; 1,80; 3,00; 1,80; 1,80; 1,80; 1,80; 1,80; 1,80; 3,00; 3,00; 1,80; 1,80; 3,00; 3,00; 3,00; 3,00; 1,80; 3,00; 3,00; 3,00; 3,00; 3,00; 1,30; 1,30; 1,30; 1,30; 1,30; 3,00 2,80; 2,80; 1,70; 1,70; 1,70; 2,60; 2,00; 3,00; 4,00 1,28; 1,26; 0,52; 1,83; 1,82; 1,50; 0,26; 0,41 0,22; 0,24; 1,10; 1,54; 1,54; 0,23 0,87; 0,90; 0,80; 0,96; 0,95; 0,69; 0,95 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,10; 1,30; 1,30; 1,30; 1,30; 1,30; 1,30 1,30; 1,50; 1,70; 1,70; 1,70; 1,30; 2,00; 1,30; 1,50 1,28; 1,26; 0,52; 1,83; 1,82; 1,50; 0,26; 0,41 0,17; 0,15; 0,28; 0,18; 0,18; 0,18 2

4 Ściany wewnętrzne 2.3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 0,98; 1,37; 1,99; 0,39; 0,29; 1,02; 1,23 Stan przed termomodernizacją 0,98; 1,37; 1,99; 0,39; 0,29; 1,02; 1,23 Stan po termomodernizacji Sprawność wytwarzania 0,700 0, Sprawność przesyłu 0,700 0, Sprawność regulacji i wykorzystania 0,770 0, Sprawność akumulacji 1,000 1, Uwzględnienie przerw na ogrzewanie w okresie tygodnia 1,000 0, Uwzględnienie przerw na ogrzewanie w ciągu doby 1,000 0, Sprawności składowe systemu przygotowania ciepłej wody użytkowej Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania 0,910 0, Sprawność przesyłu 0,600 0, Sprawność regulacji i wykorzystania 1,000 1, Sprawność akumulacji 1,000 1, Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzenia i odprowadzenia powietrza Stan przed termomodernizacją Wentylacja grawitacyjna stolarka/kanały grawitacyjne Stan po termomodernizacji Wentylacja grawitacyjna stolarka/kanały grawitacyjne Strumień powietrza zewnętrznego [m 3 /h] 18732, , Krotność wymian powietrza [1/h] 1,04 0, Rodzaj wentylacji Wentylacja mechaniczna wywiewna Sposób doprowadzenia i odprowadzenia powietrza kanały wentylacyjne Wentylacja z odzyskiem stolarka/kanały grawitacyjne Vex/Vsup Strumień powietrza zewnętrznego [m 3 /h] 9748, ,00/2000, Krotność wymian powietrza [1/h] 0,54 0, Charakterystyka energetyczna budynku Stan przed termomodernizacją Stan po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] 586,45 169, Obliczeniowa moc cieplna na przygotowanie cwu [kw] 19,91 19, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu 829,65 223, ,92 227,11 3

5 grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 252,97 252, , , ,48 13,59 133,79 13, ** Udział odnawialnych źródeł energii [%] 0,00 0, Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Stan przed termomodernizacją Stan po termomodernizacji Koszt za 1 GJ ciepła do ogrzewania budynku *** [zł/gj] 34,06 34, Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc *** [zł/(mw m-c)] 6181, , Koszt przygotowania 1 m 3 ciepłej wody użytkowej *** [zł/m 3 ] 28,67 28, Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc **** [zł/(mw m-c)] Miesięczny koszt ogrzewania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 6181, ,51 1,51 1, Miesięczna opłata abonamentowa [zł/m-c] 0,00 0, Inne [zł] 0,00 0, Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,70 Roczne zmniejszenie zapotrzebowania na energię [%] Planowane koszty całkowite [zł] ,70 Premia termomodernizacyjna [zł] ,70 Roczna oszczędność kosztów energii [zł/rok] ,91 81,67 * Dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku. ** Uoze [%] obliczany zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczoną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody użytkowej. *** Opłata zmienna związana z dystrybucją i przesyłem jednostki energii. **** Stała opłata miesięczna związana z dystrybucją i przesyłem energii. 4

6 3. Wykaz dokumentów i danych źródłowych 3.1. Normy techniczne 1. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. (wraz z póżn. zmianami) w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. 2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (wraz z póżn. zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 3. PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 4. PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków. Obliczenia zużycia energii na potrzeby ogrzewania i chłodzenia. 5. PN-EN ISO Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne. 6. PN-EN 12831:2006 Instalacje grzewcze w budynkach. Metoda obliczania projektowanego obciążenia cieplnego. 7. PN ISO 9838:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych. 8. PN-83 B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Materiały przekazane przez inwestora 1. Dokumentacja techniczna inwentaryzacja budynku szkoły 2. Informacje techniczne przekazane przez inwestora 3.3. Inne materiały oraz programy komputerowe 1. Materiały z przeprowadzonej wizji lokalnej 2. Program komputerowy ArCADiasoft Chudzik sp. j. ArCADia-TERMO PRO Wytyczne oraz uwagi inwestora 1. Obniżenie kosztów ogrzewania obiektu szkoły poprzez modernizację systemu centralnego ogrzewania. 2. Wykonanie ocieplenia przegród wymagających termomodernizacji ze szczególnym zwróceniem uwagi na budynki nr 1 i Wymiana stolarki okiennej i drzwiowej ze szczególnym zwróceniem uwagi na budynki nr 1 i Ograniczenie strat ciepła w Sali Sportowej. 5. Wykorzystanie dofinansowania z Wielkopolskiego Regionalnego Programu Operacyjnego na lata , Oś priorytetowa 3 Energia, Działanie 3.2 Poprawa efektywności energetycznej w sektorze publicznym i mieszkaniowym, Poddziałanie Poprawa efektywności energetycznej w sektorze publicznym i mieszkaniowym w ramach ZIT dla MOF Poznania. 5

7 4. Inwentaryzacja techniczno-budowlana budynku 4.1. Ogólne dane techniczne Konstrukcja/technologia budynku - tradycyjna Kubatura budynku ,22 m 3 Kubatura ogrzewania ,22 m 3 Powierzchnia netto budynku ,26 m 2 Powierzchnia użytkowa części mieszkalnej - 0,00 m 2 Współczynnik kształtu - 0,37 m -1 Powierzchnia zabudowy budynku ,58 m 2 Ilość mieszkań - 0,00 Ilość użytkowników - 969, Dokumentacja techniczna budynku Dokumentacja techniczna budynku znajduje się w załączniku nr 1 oraz dokumentacji z inwentaryzacji i stanowi integralną część audytu energetycznego. 6

8 4.3. Opis techniczny podstawowych elementów budynku Zbiorcza charakterystyka przegród budowlanych Ściany zewnętrzne 0,38; 0,41; 0,38; 0,40; 0,42; 0,40; 1,41; 1,14; 1,37; 0,19 W/(m 2 K) Dach/stropodach 0,29 W/(m 2 K) Strop piwnicy --- W/(m 2 K) Okna Drzwi/bramy 3,00; 3,00; 3,00; 3,00; 3,00; 3,00; 3,00; 1,80; 3,00; 1,80; 1,80; 1,80; 1,80; 1,80; 1,80; 3,00; 3,00; 1,80; 1,80; 3,00; 3,00; 3,00; 3,00; 1,80; 3,00; 3,00; 3,00; 3,00; 3,00; 1,30; 1,30; 1,30; 1,30; 1,30; 3,00 2,80; 2,80; 1,70; 1,70; 1,70; 2,60; 2,00; 3,00; 4,00 W/(m 2 K) W/(m 2 K) Okna połaciowe --- W/(m 2 K) Podłogi na gruncie Stropy wewnętrzne 0,87; 0,90; 0,80; 0,96; 0,95; 0,69; 0,95 1,28; 1,26; 0,52; 1,83; 1,82; 1,50; 0,26; 0,41 W/(m 2 K) W/(m 2 K) Stropy zewnętrzne 0,22; 0,24; 1,10; 1,54; 1,54; 0,23 W/(m 2 K) Ściany wewnętrzne 0,98; 1,37; 1,99; 0,39; 0,29; 1,02; 1,23 W/(m 2 K) Stropy nad przejazdem 0,41 W/(m 2 K) 4.4. Taryfy i opłaty Ceny ciepła - c.o. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 34,06 zł/gj 34,06 zł/gj Opłata za 1 MW mocy zamówionej na ogrzewanie 6181,51 zł/(mw m-c) 6181,51 zł/(mw m-c) Inne koszty, abonament 0,00 zł/m-c 0,00 zł/m-c Ceny ciepła - c.w.u. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ 34,06 zł/gj 34,06 zł/gj Opłata za 1 MW mocy zamówionej na podgrzanie c.w.u. 6181,51 zł/(mw m-c) 6181,51 zł/(mw m-c) Inne koszty, abonament 0,00 zł/m-c 0,00 zł/m-c 7

9 4.5. Charakterystyka systemu grzewczego Wytwarzanie Węzeł ciepłowniczy kompaktowy bez obudowy, o mocy nominalnej powyżej 300kW H,g = 0,700 Ciepło z ciepłowni węglowej/miałowej Przesyłanie ciepła Regulacja systemu grzewczego C.o. wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku z niezaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni nieogrzewanej Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej bez automatycznej regulacji miejscowej H,d = 0,700 H,e = 0,770 Akumulacje ciepła Brak zasobnika buforowego H,s = 1,000 Czas ogrzewania w okresie tygodnia Przerwy w ogrzewaniu w okresie doby Liczba dni: 7 dni w t = 1,000 Liczba godzin: Bez przerw w d = 1,000 Sprawność całkowita systemu grzewczego H,tot = H,g H,d H,e H,s = 0,377 Informacje uzupełniające dotyczące przerw w ogrzewaniu Modernizacja systemu grzewczego po 1984 r. Instalacja była modernizowana po 1984 r. Modernizacja źródła ciepła. Zamontowano dwufunkcyjny wymiennikowy węzeł ciepła zasilany z kotłowni miałowej.... wymagany próg oszczędności: 15% Moc cieplna zamówiona (centralne ogrzewanie) 0,3994 MW 4.6. Charakterystyka instalacji ciepłej wody użytkowej Wytwarzanie ciepła Węzeł cieplny kompaktowy z obudową, o mocy nominalnej do 100 kw W,g = 0,910 Przesył ciepłej wody Liczba punktów poboru ciepłej wody powyżej 30 do 100 W,d = 0,600 Regulacja i wykorzystanie --- W,e = 1,000 Akumulacja ciepła Brak zasobnika W,s = 1,000 Sprawność całkowita systemu c.w.u. W,tot = W,g W,d W,s W,e = 0,546 Moc cieplna zamówiona (ciepła woda użytkowa) 0,0347 MW 4.7. Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzania i odprowadzania powietrza Strumień powietrza wentylacyjnego Wentylacja grawitacyjna stolarka/kanały grawitacyjne 18732,90 Krotność wymian powietrza 1,04 Rodzaj wentylacji Wentylacja mechaniczna wywiewna 8

10 Sposób doprowadzania i odprowadzania powietrza Strumień powietrza wentylacyjnego kanały wentylacyjne Vex 9748,7 Krotność wymian powietrza 0,54 Wentylacja w budynku zapewnia prawidłowe przewietrzanie. W okresie zimowym na skutek nadmiernego napływu powietrza zimnego mogą następować wysokie straty ciepła na ogrzewanie powietrza wentylacyjnego. 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Rodzaj przegrody lub instalacji Ściana zewnętrzna SZ 1 Ściana zewnętrzna SZ 2 Ściana zewnętrzna SZ 3 Ściana zewnętrzna SZ4 Ściana zewnętrzna SZ 5 Charakterystyka stanu istniejącego i możliwości poprawy Ściana trójwarstwowa. Mur z cegły ceramicznej pełnej o grubości 0,25 m i 0,12 m oraz wewnętrznej warstwy styropianu o grubości 0,08 m. Całkowita grubość przegrody 0,53 m. Współczynnik przenikania ciepła przegrody U=0,38 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Przewiduje się ocieplenie ścian zewnętrznych w celu zmniejszenia strat ciepła w budynku. Ściana trójwarstwowa. Mur z cegły ceramicznej pełnej o grubości 0,25 m i klinkierowej 0,12 m oraz wewnętrznej warstwy styropianu 0,08 m. Całkowita grubość przegrody 0,47 m. Współczynnik przenikania ciepła przegrody U=0,41 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Przewiduje się ocieplenie ścian zewnętrznych w celu zmniejszenia strat ciepła w budynku. Ściana trójwarstwowa. Mur z cegły ceramicznej pełnej o grubości 0,38 m i 0,12 m oraz wewnętrznej warstwy styropianu o grubości 0,08 m. Całkowita grubość przegrody 0,62 m. Współczynnik przenikania ciepła przegrody U=0,38 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Przewiduje się ocieplenie ścian zewnętrznych w celu zmniejszenia strat ciepła w budynku. Ściana dwuwarstwowa. Mur z cegły ceramicznej pełnej o grubości 0,38 m i warstwy styropianu o grubości 0,08 m. Całkowita grubość przegrody 0,49 m. Współczynnik przenikania ciepła przegrody U=0,40 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Przewiduje się ocieplenie ścian zewnętrznych w celu zmniejszenia strat ciepła w budynku. Ściana trójwarstwowa. Mur z bloczków siporex o grubości 0,12 m i cegły klinkierowej 0,12 m oraz wewnętrznej warstwy styropianu 0,08 m. Całkowita grubość przegrody 0,34 m. Współczynnik przenikania ciepła przegrody U=0,42 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Przewiduje się ocieplenie ścian zewnętrznych w celu zmniejszenia strat ciepła w budynku. 9

11 Ściana zewnętrzna SZ 7 Ściana zewnętrzna SZ8 Ściana zewnętrzna SZ 9 Ściana kolankowa SZ 10 Podłoga na gruncie PG 01 Podłoga na gruncie PG 02 Podłoga na gruncie PG 03 Podłoga na gruncie PG 04 Podłoga na gruncie PG 05 Ściana jednowarstwowa. Mur z cegły ceramicznej pełnej o grubości 0,38 m. Całkowita grubość przegrody 0,42 m. Współczynnik przenikania ciepła przegrody U=1,41 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Przewiduje się ocieplenie ścian zewnętrznych w celu zmniejszenia strat ciepła w budynku. Ściana jednowarstwowa. Mur z cegły ceramicznej pełnej o grubości 0,51 m. Całkowita grubość przegrody 0,55 m. Współczynnik przenikania ciepła przegrody U=1,14 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Przewiduje się ocieplenie ścian zewnętrznych w celu zmniejszenia strat ciepła w budynku. Ściana jednowarstwowa. Mur z cegły ceramicznej pełnej o grubości 0,38 m. Całkowita grubość przegrody 0,44 m. Współczynnik przenikania ciepła przegrody U=1,37 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Przewiduje się ocieplenie ścian zewnętrznych w celu zmniejszenia strat ciepła w budynku. Ściana kolankowa o strukturze niejednorodnej. Grubość przegrody 0,26 m. Współczynnik przenikania ciepła przegrody U=0,19 W/m²K. Ściana zewnętrzna pomieszczeń ogrzewanych spełnia wymagania w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,23 W/m²K. Podłoga na gruncie, wielowarstwowa, nie izolowana. Całkowita grubość przegrody 0,55 m. Współczynnik przenikania ciepła przegrody U=0,87 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,30 W/m²K. Nie przewiduje się termomodernizacji przegrody. Podłoga na gruncie, wielowarstwowa, nie izolowana. Całkowita grubość przegrody 0,45 m. Współczynnik przenikania ciepła przegrody U=0,96 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,30 W/m²K. Nie przewiduje się termomodernizacji przegrody. Podłoga na gruncie, wielowarstwowa, nie izolowana. Całkowita grubość przegrody 0,48 m. Współczynnik przenikania ciepła przegrody U=0,80 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,30 W/m²K. Nie przewiduje się termomodernizacji przegrody. Podłoga na gruncie, wielowarstwowa, nie izolowana. Całkowita grubość przegrody 0,45 m. Współczynnik przenikania ciepła przegrody U=0,95 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,30 W/m²K. Nie przewiduje się termomodernizacji przegrody. Podłoga na gruncie, wielowarstwowa, nie izolowana. Całkowita grubość przegrody 0,59 m. Współczynnik przenikania ciepła przegrody U=0,69 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,30 W/m²K. Nie przewiduje się termomodernizacji przegrody. 10

12 Podłoga na gruncie PG 06 Podłoga na gruncie PG Węzeł C. Stropodach D 01 Stropodach D 02 Stropodach D 03 Stropodach D 04 Stropodach D 05 Stropodach D Węzeł cieplny Strop nad przejazdem P 08 Podłoga na gruncie, wielowarstwowa, nie izolowana. Całkowita grubość przegrody 0,52 m. Współczynnik przenikania ciepła przegrody U=0,95 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,30 W/m²K. Nie przewiduje się termomodernizacji przegrody. Podłoga na gruncie, wielowarstwowa, nie izolowana. Całkowita grubość przegrody 0,45 m. Współczynnik przenikania ciepła przegrody U=0,95 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,30 W/m²K. Nie przewiduje się termomodernizacji przegrody. Stropodach wentylowany, wykonany z płyt kanałowych i korytkowych. Izolowany styropianem. Współczynnik przenikania ciepła przegrody U=0,22 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,18 W/m²K. Przewiduje się ocieplenie stropodachu w celu zmniejszenia strat ciepła w budynku. Stropodach wentylowany, wykonany ze stropu DMS i płyt korytkowych. Nie izolowany. Współczynnik przenikania ciepła przegrody U=1,54 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,18 W/m²K. Przewiduje się ocieplenie stropodachu w celu zmniejszenia strat ciepła w budynku. Stropodach wykonany z blachy fałdowej ocieplonej płytą PW 11.Współczynnik przenikania ciepła przegrody U=0,24 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,18 W/m²K. Przewiduje się ocieplenie stropodachu w celu zmniejszenia strat ciepła w budynku. Stropodach wentylowany, wykonany ze stropu DMS i płyt korytkowych. Nie izolowany. Współczynnik przenikania ciepła przegrody U=1,54 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,18 W/m²K. Przewiduje się ocieplenie stropodachu w celu zmniejszenia strat ciepła w budynku. Stropodach wentylowany, wykonany ze stropu żelbetowego i płyt korytkowych. Izolowany styropianem. Współczynnik przenikania ciepła przegrody U=0,23 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,18 W/m²K. Przewiduje się ocieplenie stropodachu w celu zmniejszenia strat ciepła w budynku. Stropodach drewniany, przegroda niejednorodna, nie izolowana. Współczynnik przenikania ciepła przegrody U=1,1 W/m²K. Przegroda pomieszczeń ogrzewanych nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,30 W/m²K. Przewiduje się ocieplenie stropodachu w celu zmniejszenia strat ciepła w budynku. Strop nad przejazdem, żelbetowy, izolowany. Współczynnik przenikania ciepła przegrody U=0,41 W/m²K. Przegroda nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,18 W/m²K. Przewiduje się ocieplenie stropu w celu zmniejszenia strat ciepła w budynku. 11

13 Dach Drzwi zewnętrzne DZ 1 Drzwi zewnętrzne DZ 2 Drzwi zewnętrzne DZ 6 Drzwi zewnętrzne DZ 7 Drzwi zewnętrzne DZ 8 Drzwi zewnętrzne DZ 9 Modernizacja grupy przegród "Okna drewniane" Modernizacja grupy przegród "Okna PCV do 2010 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' Dach drewniany, dwuspadowy, kryty dachówką. Izolowany w przestrzeni międzykrokwiowej. Współczynnik przenikania ciepła przegrody U=0,29 W/m²K. Przegroda nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =0,18 W/m²K. Przewiduje się ocieplenie stropu w celu zmniejszenia strat ciepła w budynku. Drzwi zewnętrzne aluminiowe, przeszklone. Współczynnik przenikania ciepła przegrody U=2,8 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,5 W/m²K. Przewiduje się wymianę na energooszczędne. Drzwi zewnętrzne aluminiowe, przeszklone. Współczynnik przenikania ciepła przegrody U=2,8 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,5 W/m²K. Przewiduje się wymianę na energooszczędne. Drzwi zewnętrzne PCV, zabudowane. Współczynnik przenikania ciepła przegrody U=2,0 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,5 W/m²K. Przewiduje się wymianę na energooszczędne. Drzwi zewnętrzne aluminiowe, zabudowane. Współczynnik przenikania ciepła przegrody U=2,0 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,5 W/m²K. Przewiduje się wymianę na energooszczędne. Drzwi zewnętrzne drewniane, pełne. Współczynnik przenikania ciepła przegrody U=3,0 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,5 W/m²K. Przewiduje się wymianę na drzwi techniczne, energooszczędne. Drzwi zewnętrzne stalowe, pełne. Współczynnik przenikania ciepła przegrody U=4,0 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,5 W/m²K. Przewiduje się wymianę na drzwi techniczne, energooszczędne. Okna drewniane bardzo mocno zużyte, z licznymi ubytkami. Współczynnik przenikania ciepła przegrody około U=3,0 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,1 W/m²K. Przewiduje się wymianę okien na energooszczędne z nawiewnikami higrosterowalnymi. Okna PCV wymienione w latach Przewidywany współczynnik przenikania ciepła przegrody około U=1,8 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,1 W/m²K. Przewiduje się wymianę okien na energooszczędne z nawiewnikami higrosterowalnymi.. Okna drewniane bardzo mocno zużyte, z licznymi ubytkami. Współczynnik przenikania ciepła przegrody około U=3,0 W/m²K. Nie spełniają wymagań w zakresie izolacyjności cieplnej przegród określonych w WT 2017, U max =1,1 W/m²K. Przewiduje się wymianę okien na energooszczędne. Ponadto przewiduje się zamianę wentylacji wyciągowej na wentylację z odzyskiem ciepła. 12

14 System grzewczy Instalacja ciepłej wody użytkowej Źródłem ciepła jest dwufunkcyjny węzeł cieplny wymiennikowy zasilany z kotłowni miałowej. Parametry zasilania zimą 150/70 i 70/35 latem. W węźle zastosowano przeciwprądowe wymienniki ciepła MR-2 w układzie szeregowo-równoległym. Izolacja węzła cieplnego wykonana z przędzy szklanej zabezpieczonej płaszczem gipsowo-klejowym na siatce stalowej i trzcinie. Izolacja z Licznymi ubytkami. Węzeł nie posiada automatyki pogodowej. Instalacja centralnego ogrzewania o parametrach 95/70 oparta na rurarzu stalowym Ø mm, nieizolowanym, ułożonym w kanałach poddosadzkowych lub podsufitowych. Grzejniki w większości stalowe i żeliwne z regulacją ręczną oraz panelowe i drabinkowe termostatyczną. Instalacja C.O. pracuje w układzie zamkniętym. Ze względu na niską sprawność oraz znaczne zużycie węzeł cieplny oraz instalacja C.O. wymagają kompleksowej modernizacji. Instalacja ciepłej wody użytkowej zasilana z węzła cieplnego. Izolowana zgodnie z WT2017, z pętlami cyrkulacyjnymi. 13

15 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 6.1 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i stropodachy Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Proponowany materiał dodatkowej izolacji: Modernizacja przegrody Stropodach D 04 1, Vatizol sypki, = 0,036 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 127,58m 2 Powierzchnia przegrody do ocieplenia Ak: 127,58m 2 Stopniodni: 3774,10 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący 1 numer Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 1,536 0,177 0,161 0,148 Opór cieplny R (m 2 K)/W 0,65 5,65 6,21 6,76 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 5,00 5,56 6,11 Straty ciepła na przenikanie Q GJ 63,89 7,36 6,70 6,15 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0074 0,0009 0,0008 0,0007 zł/rok , , ,75 Cena jednostkowa usprawnienia K j zł/m ,00 245,00 255,00 Koszty realizacji usprawnienia N u zł , , ,47 Prosty czas zwrotu SPBT lata ,28 15,74 16,23 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 36877,00 zł Prosty czas zwrotu wariantu optymalnego: 15,28 lat Optymalna grubość dodatkowej izolacji: 18 cm Informacje uzupełniające: Termomodernizacja będzie polegała na wdmuchiwaniu do przestrzeni wentylowanej celulozowej izolacji termicznej VZTIZOL. W związku z ograniczoną przestrzenią do wdmuchania materiału izolacyjnego około 10 cm, zaleca się docieplenie zewnętrzne płytą warstwowa z okładzinami z papy EPS DACH, = 0,038 [W/(m K)]; 14

16 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Stropodach D 02 Proponowany materiał dodatkowej izolacji: 1, Vatizol sypki, = 0,036 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 683,95m 2 Powierzchnia przegrody do ocieplenia Ak: 683,95m 2 Stopniodni: 3774,10 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 1,536 0,177 0,161 0,148 Opór cieplny R (m 2 K)/W 0,65 5,65 6,21 6,76 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 5,00 5,56 6,11 Straty ciepła na przenikanie Q GJ 342,52 39,47 35,93 32,98 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0399 0,0046 0,0042 0,0038 zł/rok , , ,85 Cena jednostkowa usprawnienia K j zł/m ,00 80,00 90,00 Koszty realizacji usprawnienia N u zł , , ,79 Prosty czas zwrotu SPBT lata --- 4,94 5,14 5,73 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 63936,09 zł Prosty czas zwrotu wariantu optymalnego: 4,94 lat Optymalna grubość dodatkowej izolacji: 18 cm Informacje uzupełniające: Termomodernizacja będzie polegała na wdmuchiwaniu do przestrzeni wentylowanej celulozowej izolacji termicznej VZTIZOL. 15

17 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Proponowany materiał dodatkowej izolacji: Modernizacja przegrody Stropodach Węzeł C 1, Płyta warstwowa z okładzinami z papy EPS DACH, = 0,038 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 99,75m 2 Powierzchnia przegrody do ocieplenia Ak: 99,75m 2 Stopniodni: 2866,10 dzień K/rok t wo = 16,00 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 1,096 0,282 0,246 0,218 Opór cieplny R (m 2 K)/W 0,91 3,54 4,07 4,60 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 2,63 3,16 3,68 Straty ciepła na przenikanie Q GJ 27,08 6,97 6,07 5,37 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0037 0,0010 0,0008 0,0007 zł/rok ,91 929,79 960,54 Cena jednostkowa usprawnienia K j zł/m ,00 220,00 230,00 Koszty realizacji usprawnienia N u zł , , ,26 Prosty czas zwrotu SPBT lata ,95 29,03 29,38 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 25764,50 zł Prosty czas zwrotu wariantu optymalnego: 28,95 lat Optymalna grubość dodatkowej izolacji: 10 cm Informacje uzupełniające: 16

18 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna SZ 7 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 1239,72m 2 Powierzchnia przegrody do ocieplenia Ak: 1239,72m 2 Stopniodni: 3721,03 dzień K/rok t wo = 19,77 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 1,413 0,215 0,190 0,171 Opór cieplny R (m 2 K)/W 0,71 4,65 5,25 5,86 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 3,94 4,55 5,15 Straty ciepła na przenikanie Q GJ 563,03 85,76 75,87 68,02 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0661 0,0101 0,0089 0,0080 zł/rok , , ,32 Cena jednostkowa usprawnienia K j zł/m ,00 240,00 250,00 Koszty realizacji usprawnienia N u zł , , ,21 Prosty czas zwrotu SPBT lata ,55 17,56 18,00 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,36 zł Prosty czas zwrotu wariantu optymalnego: 17,55 lat Optymalna grubość dodatkowej izolacji: 13 cm Informacje uzupełniające: 17

19 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna SZ 9 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 254,09m 2 Powierzchnia przegrody do ocieplenia Ak: 254,09m 2 Stopniodni: 3452,60 dzień K/rok t wo = 18,58 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 1,370 0,229 0,201 0,179 Opór cieplny R (m 2 K)/W 0,73 4,37 4,97 5,58 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 3,64 4,24 4,85 Straty ciepła na przenikanie Q GJ 103,82 17,36 15,24 13,59 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0127 0,0021 0,0019 0,0017 zł/rok , , ,15 Cena jednostkowa usprawnienia K j zł/m ,00 245,00 250,00 Koszty realizacji usprawnienia N u zł , , ,12 Prosty czas zwrotu SPBT lata ,68 20,03 20,06 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 73446,07 zł Prosty czas zwrotu wariantu optymalnego: 19,68 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: 18

20 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna SZ8 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 183,05m 2 Powierzchnia przegrody do ocieplenia Ak: 183,05m 2 Stopniodni: 3774,10 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 1,141 0,222 0,195 0,175 Opór cieplny R (m 2 K)/W 0,88 4,51 5,12 5,73 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 3,64 4,24 4,85 Straty ciepła na przenikanie Q GJ 68,08 13,23 11,66 10,43 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0079 0,0015 0,0014 0,0012 zł/rok , , ,14 Cena jednostkowa usprawnienia K j zł/m ,00 245,00 250,00 Koszty realizacji usprawnienia N u zł , , ,23 Prosty czas zwrotu SPBT lata ,59 22,89 22,86 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 52910,00 zł Prosty czas zwrotu wariantu optymalnego: 22,59 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: 19

21 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Strop nad przejazdem P 08 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 24,88m 2 Powierzchnia przegrody do ocieplenia Ak: 24,88m 2 Stopniodni: 3774,10 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,413 0,174 0,157 0,143 Opór cieplny R (m 2 K)/W 2,42 5,76 6,36 6,97 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 3,33 3,94 4,55 Straty ciepła na przenikanie Q GJ 3,35 1,41 1,28 1,16 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0004 0,0002 0,0001 0,0001 zł/rok ,78 82,51 93,25 Cena jednostkowa usprawnienia K j zł/m ,00 200,00 225,00 Koszty realizacji usprawnienia N u zł , , ,54 Prosty czas zwrotu SPBT lata ,39 69,15 73,84 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 5661,44 zł Prosty czas zwrotu wariantu optymalnego: 68,39 lat Optymalna grubość dodatkowej izolacji: 11 cm Informacje uzupełniające: 20

22 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Stropodach D 05 Proponowany materiał dodatkowej izolacji: 1, Vatizol sypki, = 0,036 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 36,15m 2 Powierzchnia przegrody do ocieplenia Ak: 36,15m 2 Stopniodni: 3774,10 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,231 0,179 0,164 0,152 Opór cieplny R (m 2 K)/W 4,33 5,58 6,08 6,58 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,25 1,75 2,25 Straty ciepła na przenikanie Q GJ 2,72 2,11 1,94 1,79 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0003 0,0002 0,0002 0,0002 zł/rok ,05 33,47 39,77 Cena jednostkowa usprawnienia K j zł/m ,00 50,00 70,00 Koszty realizacji usprawnienia N u zł , , ,52 Prosty czas zwrotu SPBT lata ,20 66,42 78,27 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 1333,94 zł Prosty czas zwrotu wariantu optymalnego: 51,20 lat Optymalna grubość dodatkowej izolacji: 5 cm Informacje uzupełniające: 21

23 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna SZ 2 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 139,24m 2 Powierzchnia przegrody do ocieplenia Ak: 139,24m 2 Stopniodni: 3544,70 dzień K/rok t wo = 18,99 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,415 0,221 0,184 0,157 Opór cieplny R (m 2 K)/W 2,41 4,53 5,44 6,35 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 2,12 3,03 3,94 Straty ciepła na przenikanie Q GJ 17,69 9,41 7,84 6,72 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0021 0,0011 0,0009 0,0008 zł/rok ,09 423,72 471,98 Cena jednostkowa usprawnienia K j zł/m ,00 185,00 210,00 Koszty realizacji usprawnienia N u zł , , ,16 Prosty czas zwrotu SPBT lata ,95 74,78 76,20 Optymalnym wariantem przedsięwzięcia jest 1.1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 31684,47 zł Prosty czas zwrotu wariantu optymalnego: 74,78 lat Optymalna grubość dodatkowej izolacji: 10 cm Informacje uzupełniające: 22

24 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Stropodach D 01 Proponowany materiał dodatkowej izolacji: 1, Vatizol sypki, = 0,036 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 1136,04m 2 Powierzchnia przegrody do ocieplenia Ak: 1136,04m 2 Stopniodni: 3704,08 dzień K/rok t wo = 19,69 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,221 0,173 0,159 0,147 Opór cieplny R (m 2 K)/W 4,53 5,78 6,28 6,78 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,25 1,75 2,25 Straty ciepła na przenikanie Q GJ 80,21 62,87 57,87 53,60 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0094 0,0074 0,0068 0,0063 zł/rok ,05 956, ,75 Cena jednostkowa usprawnienia K j zł/m ,00 40,00 60,00 Koszty realizacji usprawnienia N u zł , , ,79 Prosty czas zwrotu SPBT lata ,66 58,45 73,62 Optymalnym wariantem przedsięwzięcia jest 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 27946,60 zł Prosty czas zwrotu wariantu optymalnego: 37,66 lat Optymalna grubość dodatkowej izolacji: 5 cm Informacje uzupełniające: 23

25 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna SZ 5 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 192,41m 2 Powierzchnia przegrody do ocieplenia Ak: 192,41m 2 Stopniodni: 3335,51 dzień K/rok t wo = 18,07 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,416 0,221 0,195 0,174 Opór cieplny R (m 2 K)/W 2,40 4,52 5,13 5,74 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 2,12 2,73 3,33 Straty ciepła na przenikanie Q GJ 23,08 12,26 10,81 9,67 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0029 0,0015 0,0014 0,0012 zł/rok ,16 531,94 581,45 Cena jednostkowa usprawnienia K j zł/m ,00 180,00 195,00 Koszty realizacji usprawnienia N u zł , , ,47 Prosty czas zwrotu SPBT lata ,71 80,08 79,37 Optymalnym wariantem przedsięwzięcia jest 1.2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 46149,47 zł Prosty czas zwrotu wariantu optymalnego: 79,37 lat Optymalna grubość dodatkowej izolacji: 11 cm Informacje uzupełniające: 24

26 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna SZ 1 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 1449,70m 2 Powierzchnia przegrody do ocieplenia Ak: 1449,70m 2 Stopniodni: 3684,16 dzień K/rok t wo = 19,60 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,377 0,224 0,186 0,159 Opór cieplny R (m 2 K)/W 2,65 4,47 5,38 6,29 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,82 2,73 3,64 Straty ciepła na przenikanie Q GJ 173,96 103,21 85,77 73,37 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0206 0,0122 0,0101 0,0087 zł/rok , , ,30 Cena jednostkowa usprawnienia K j zł/m ,00 180,00 200,00 Koszty realizacji usprawnienia N u zł , , ,01 Prosty czas zwrotu SPBT lata ,29 84,99 82,80 Optymalnym wariantem przedsięwzięcia jest 1.2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,01 zł Prosty czas zwrotu wariantu optymalnego: 82,80 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: 25

27 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna SZ4 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 147,54m 2 Powierzchnia przegrody do ocieplenia Ak: 147,54m 2 Stopniodni: 2866,10 dzień K/rok t wo = 16,00 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,404 0,218 0,182 0,156 Opór cieplny R (m 2 K)/W 2,48 4,60 5,51 6,42 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 2,12 3,03 3,94 Straty ciepła na przenikanie Q GJ 14,76 7,95 6,64 5,70 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0020 0,0011 0,0009 0,0008 zł/rok ,30 359,36 400,97 Cena jednostkowa usprawnienia K j zł/m ,00 185,00 210,00 Koszty realizacji usprawnienia N u zł , , ,35 Prosty czas zwrotu SPBT lata ,37 93,42 95,04 Optymalnym wariantem przedsięwzięcia jest 1.1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 33572,52 zł Prosty czas zwrotu wariantu optymalnego: 93,42 lat Optymalna grubość dodatkowej izolacji: 10 cm Informacje uzupełniające: 26

28 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna SZ 3 Proponowany materiał dodatkowej izolacji: 1, Galaxy Fasada, = 0,033 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 354,45m 2 Powierzchnia przegrody do ocieplenia Ak: 354,45m 2 Stopniodni: 2391,07 dzień K/rok t wo = 13,91 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,379 0,224 0,186 0,159 Opór cieplny R (m 2 K)/W 2,64 4,46 5,37 6,28 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,82 2,73 3,64 Straty ciepła na przenikanie Q GJ 27,72 16,42 13,64 11,66 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0043 0,0025 0,0021 0,0018 zł/rok ,41 640,96 730,86 Cena jednostkowa usprawnienia K j zł/m ,00 180,00 200,00 Koszty realizacji usprawnienia N u zł , , ,53 Prosty czas zwrotu SPBT lata ,13 122,43 119,30 Optymalnym wariantem przedsięwzięcia jest 1.2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 87194,53 zł Prosty czas zwrotu wariantu optymalnego: 119,30 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: 27

29 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Dach Proponowany materiał dodatkowej izolacji: 1, PAROC ROS 30, = 0,038 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 39,82m 2 Powierzchnia przegrody do ocieplenia Ak: 39,82m 2 Stopniodni: 3774,10 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,295 0,174 0,159 0,147 Opór cieplny R (m 2 K)/W 3,39 5,76 6,29 6,81 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 2,37 2,89 3,42 Straty ciepła na przenikanie Q GJ 3,83 2,25 2,07 1,91 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0004 0,0003 0,0002 0,0002 zł/rok ,19 75,25 82,06 Cena jednostkowa usprawnienia K j zł/m ,00 205,00 210,00 Koszty realizacji usprawnienia N u zł , , ,83 Prosty czas zwrotu SPBT lata ,78 133,43 125,33 Optymalnym wariantem przedsięwzięcia jest 1.2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 10284,83 zł Prosty czas zwrotu wariantu optymalnego: 125,33 lat Optymalna grubość dodatkowej izolacji: 13 cm Informacje uzupełniające: 28

30 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Stropodach D 03 Proponowany materiał dodatkowej izolacji: 1, PAROC ROS 50, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 593,94m 2 Powierzchnia przegrody do ocieplenia Ak: 593,94m 2 Stopniodni: 2866,10 dzień K/rok t wo = 16,00 o C t zo = -18,00 o C Stan istniejący 1 numer 1.1 Opłata za 1 GJ Oz zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW Om zł/(mw m -c) , , , ,51 Inne koszty, abonament Ab zł/m-c 1,00 1,00 1,00 1,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,240 0,176 0,162 0,150 Opór cieplny R (m 2 K)/W 4,17 5,67 6,17 6,67 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,50 2,00 2,50 Straty ciepła na przenikanie Q GJ 35,24 25,92 23,82 22,04 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0048 0,0036 0,0033 0,0030 zł/rok ,25 505,15 584,13 Cena jednostkowa usprawnienia K j zł/m ,00 140,00 160,00 Koszty realizacji usprawnienia N u zł , , ,39 Prosty czas zwrotu SPBT lata ,65 202,47 200,11 Optymalnym wariantem przedsięwzięcia jest 1.2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,39 zł Prosty czas zwrotu wariantu optymalnego: 200,11 lat Optymalna grubość dodatkowej izolacji: 10 cm Informacje uzupełniające: Termomodernizacja stropodachu sali sportowej będzie polegać na ułożeniu wełny i pokryciu jej podwójną warstwą papy. 29

31 6.2 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 7370,56 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 349,96m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 349,96m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 349,96m 2 Stopień wyeksponowania budynku na działanie wiatru: Dobrze osłonięte cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3703,55 dzień K/rok i = 19,69 o C e = -18,00 o C Stan istniejący numer W1 W2 W3 Opłata za 1 GJ zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament zł/m-c 1,00 1,00 1,00 1,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 1,00 0,85 0,70 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 2,990 1,100 1,100 1,100 Straty ciepła na przenikanie Q GJ 1057,51 337,04 502,30 435,39 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,1669 0,0686 0,1089 0,1089 zł/rok , , ,02 zł/m ,00 850, ,00 zł , , ,11 zł --- 0,00 0,00 0,00 Prosty czas zwrotu SPBT lata ,82 15,77 16,89 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,69 zł Prosty czas zwrotu wariantu optymalnego: 10,82 lat Stolarka szczelna ( 0,5 < a < 1 ) 30

32 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 7223,03 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 263,23m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 263,23m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 263,23m 2 Stopień wyeksponowania budynku na działanie wiatru: Dobrze osłonięte cr = 1,0,cw = 1,00 Stan istniejący: Stolarka szczelna ( 0,5 < a < 1 ) Stopniodni: 3768,95 dzień K/rok i = 19,98 o C e = -18,00 o C Stan istniejący numer W1 W2 W3 Opłata za 1 GJ zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament zł/m-c 1,00 1,00 1,00 1,00 Współczynnik c m 1,00 1,00 1,00 1,00 Współczynnik c r 1,00 1,00 0,85 0,70 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 1,800 1,100 1,100 1,100 Straty ciepła na przenikanie Q GJ 433,55 94,29 331,67 289,78 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,1113 0,0110 0,1043 0,1043 zł/rok , , ,32 zł/m ,00 850, ,00 zł , , ,10 zł --- 0,00 0,00 0,00 Prosty czas zwrotu SPBT lata ,64 68,98 59,78 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,88 zł Prosty czas zwrotu wariantu optymalnego: 13,64 lat Stolarka szczelna ( 0,5 < a < 1 ) 31

33 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 28,80 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 2,46m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 2,46m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 2,46m 2 Stopień wyeksponowania budynku na działanie wiatru: Dobrze osłonięte cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 2866,10 dzień K/rok i = 16,00 o C e = -18,00 o C Stan istniejący numer W1 W2 W3 Opłata za 1 GJ zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament zł/m-c 1,00 1,00 1,00 1,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 1,00 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 4,000 1,500 1,300 1,100 Straty ciepła na przenikanie Q GJ 10,47 5,87 5,00 4,88 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,0008 0,0005 0,0004 0,0004 zł/rok ,88 210,58 215,97 zł/m , , ,00 zł , , ,30 zł --- 0,00 0,00 0,00 Prosty czas zwrotu SPBT lata ,94 28,05 33,66 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 4846,20 zł Prosty czas zwrotu wariantu optymalnego: 26,94 lat Stolarka szczelna ( 0,5 < a < 1 ) 32

34 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' Minimalny strumień powietrza wentylacyjnego V: 9748,70 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 141,18m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 141,18m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 141,18m 2 Stopień wyeksponowania budynku na działanie wiatru: Dobrze osłonięte cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 2866,10 dzień K/rok i = 16,00 o C e = -18,00 o C Stan istniejący numer W1 W2 W3 Opłata za 1 GJ zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament zł/m-c 1,00 1,00 1,00 1,00 Współczynnik c m Współczynnik c r Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 3,000 1,100 1,100 0,900 Straty ciepła na przenikanie Q GJ 105,19 38,55 35,24 31,75 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji z odzyskiem ciepła MW 0,1665 0,0122 0,0223 0,0218 zł/rok , , ,47 zł/m ,00 850, ,00 zł , , ,25 zł , , ,00 Prosty czas zwrotu SPBT lata ,15 19,69 21,43 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,20 zł Prosty czas zwrotu wariantu optymalnego: 18,15 lat Informacje uzupełniające: Wymiana wentylacji wywiewnej na wentylację z odzyskiem ciepła. Proponuje się zastosowanie rekuperatorów bezkanałowych. 33

35 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 27,36 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 2,40m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 2,40m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 2,40m 2 Stopień wyeksponowania budynku na działanie wiatru: Dobrze osłonięte cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 2866,10 dzień K/rok i = 16,00 o C e = -18,00 o C Stan istniejący numer W1 W2 W3 Opłata za 1 GJ zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament zł/m-c 1,00 1,00 1,00 1,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 1,00 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 3,000 1,500 1,300 1,100 Straty ciepła na przenikanie Q GJ 9,61 5,72 4,88 4,76 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,0007 0,0004 0,0004 0,0004 zł/rok ,02 178,94 184,20 zł/m , , ,00 zł , , ,00 zł --- 0,00 0,00 0,00 Prosty czas zwrotu SPBT lata ,70 31,34 40,07 Optymalnym wariantem przedsięwzięcia jest wariant nr 2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 5608,80zł Prosty czas zwrotu wariantu optymalnego: 31,34 lat Stolarka szczelna ( 0,5 < a < 1 ) Informacje uzupełniające: 34

36 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 0,00 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 8,05m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 8,05m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 8,05m 2 Stopień wyeksponowania budynku na działanie wiatru: Dobrze osłonięte cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3774,10 dzień K/rok i = 20,00 o C e = -18,00 o C Stan istniejący numer W1 W2 W3 Opłata za 1 GJ zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament zł/m-c 1,00 1,00 1,00 1,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 1,00 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 2,800 1,500 1,300 1,100 Straty ciepła na przenikanie Q GJ 22,27 13,15 11,24 10,72 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,0009 0,0005 0,0004 0,0003 zł/rok ,25 409,70 432,12 zł/m , , ,00 zł , , ,00 zł --- 0,00 0,00 0,00 Prosty czas zwrotu SPBT lata ,74 38,67 45,83 Optymalnym wariantem przedsięwzięcia jest wariant nr 2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 15842,40 zł Prosty czas zwrotu wariantu optymalnego: 38,67 lat Stolarka bardzo szczelna ( a < 0,3 ) Informacje uzupełniające: 35

37 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 0,00 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 3,80m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 3,80m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 3,80m 2 Stopień wyeksponowania budynku na działanie wiatru: Dobrze osłonięte cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3774,10 dzień K/rok i = 20,00 o C e = -18,00 o C Stan istniejący numer W1 W2 W3 Opłata za 1 GJ zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament zł/m-c 1,00 1,00 1,00 1,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 1,00 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 2,600 1,500 1,300 1,100 Straty ciepła na przenikanie Q GJ 10,26 6,20 5,30 5,06 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,0004 0,0002 0,0002 0,0002 zł/rok ,91 182,69 193,27 zł/m , , ,00 zł , , ,85 zł --- 0,00 0,00 0,00 Prosty czas zwrotu SPBT lata ,62 40,91 48,34 Optymalnym wariantem przedsięwzięcia jest wariant nr 2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 7473,48 zł Prosty czas zwrotu wariantu optymalnego: 40,91 lat Stolarka bardzo szczelna ( a < 0,3 ) Informacje uzupełniające: 36

38 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 0,00 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 8,28m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 8,28m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 8,28m 2 Stopień wyeksponowania budynku na działanie wiatru: Dobrze osłonięte cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3328,30 dzień K/rok i = 18,04 o C e = -18,00 o C Stan istniejący numer W1 W2 W3 Opłata za 1 GJ zł/gj 34,06 34,06 34,06 34,06 Opłata za 1 MW zł/(mw m -c) 6181, , , ,51 Inne koszty, abonament zł/m-c 1,00 1,00 1,00 1,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 1,00 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 2,800 1,500 1,300 1,100 Straty ciepła na przenikanie Q GJ 13,43 7,75 6,65 6,17 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw MW 0,0008 0,0004 0,0004 0,0003 zł/rok ,41 264,40 285,05 zł/m , , ,00 zł , , ,80 zł --- 0,00 0,00 0,00 Prosty czas zwrotu SPBT lata ,11 61,63 71,46 Optymalnym wariantem przedsięwzięcia jest wariant nr 2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 16295,04 zł Prosty czas zwrotu wariantu optymalnego: 61,63 lat Stolarka bardzo szczelna ( a < 0,3 ) Informacje uzupełniające: 37

39 6.3 Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu Stan istniejący Ciepło właściwe wody c W [kj/(kg K)] 4,18 Gęstość wody ρ W [kg/m 3 ] 1000 Temperatura ciepłej wody θ W [ C] 55 Temperatura zimnej wody θ O [ C] 10 Współczynnik korekcyjny k R [-] 0,55 Powierzchnia o regulowanej temperaturze A f [m 2 ] 4561,26 Jednostkowe dobowe zapotrzebowanie na c.w.u. V WI [dm 3 /(m 2 doba] 0,80 Czas użytkowania τ [h] 24,00 Współczynnik godzinowej nierównomierności Nh [-] 2,50 Sprawność wytwarzania η W,g [-] 0,91 Sprawność przesyłu η W,d [-] 0,60 Sprawność akumulacji ciepła η W,s [-] 1,00 Obliczeniowe zapotrzebowanie ciepła Q cw [GJ/rok] 252,97 Max moc cieplna q cwu [kw] 19,91 38

40 6.4. Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Ocena opłacalności modernizacji instalacji grzewczej Stan istniejący 1 Opłata za 1 GJ na ogrzewanie [zł/gj] 34,06 34,06 Opłata za 1 MW mocy zamówionej na ogrzewanie [zł/mw] 6181, ,51 Inne koszty, abonament [zł] 0,00 0,00 Sezonowe zapotrzebowanie na ciepło [GJ] 829,65 Obliczeniowa moc cieplna systemu grzewczego [MW] 0,5865 Sprawność systemu grzewczego 0,377 0,819 Roczna oszczędność kosztów O [zł/a] ,25 Koszt modernizacji [zł] ,73 SPBT [lat] ,58 Informacje uzupełniające: Kompleksowa modernizacja systemu C.O. poprzez zastosowanie kompaktowego węzła cieplnego oraz wymianę rurarzu i grzejników Rodzaje ulepszeń termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiający sprawność cieplną systemu grzewczego Rodzaje ulepszeń termomodernizacyjnych Wartości sprawności składowych n oraz współczynników w *) Wytwarzania ciepła, np. wymiana lokalnego wbudowanego źródła ciepła H,g 0,970 Przesyłania ciepła, np. izolacja pionów zasilających H,d 0,960 Regulacji systemu ogrzewczego, np. wprowadzenie automatyki pogodowej H,e 0,880 Akumulacji ciepła, np. wprowadzenie zasobnika buforowego H,s 1,000 Uwzględnienie wprowadzenia przerw na ogrzewanie w ciagu tygodnia w t 0,850 Uwzględnienie wprowadzenia przerw na ogrzewanie w ciagu doby w d 0,980 Sprawność całkowita systemu grzewczego H,g H,d H,e H,s 0,819 *) - przyjmuje się z tab 2-6 znajdujących się w części Uproszczona kalkulacja kosztów przedsięwzięcia poprawiającego sprawność systemu grzewczego Planowane usprawnienia: Nakłady Demontaż istniejącego węzła cieplnego 2091,00 Montaż węzła cieplnego 73800,00 Demontaż istniejącej instalacji C.O ,00 Montaż rurociągów wraz z oprzyrządowaniem oraz izolacją ,89 Montaż grzejników ,20 39

41 Montaż zaworów termostatycznych 29726,64 Montaż automatyki 11685,00 Suma: ,73 40

42 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wybrane i zoptymalizowane ulepszenia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania ciepła przez przegrody budowlane oraz warianty przedsięwzięć termomodernizacyjnych dotyczących modernizacji systemu wentylacji i systemu przygotowania ciepłej wody użytkowej, uszeregowanie według rosnącej wartości SPBT Lp. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót SPBT 1. Modernizacja przegrody Stropodach D ,09 zł 4, Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' [zł] [lat] ,69 zł 10, ,88 zł 13,64 4. Modernizacja przegrody Stropodach D ,00 zł 15,28 5. Modernizacja przegrody Ściana zewnętrzna SZ ,36 zł 17,55 6. Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 zł 18,15 7. Modernizacja przegrody Ściana zewnętrzna SZ ,07 zł 19,68 8. Modernizacja przegrody Ściana zewnętrzna SZ ,00 zł 22,59 9. Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 zł 26, Modernizacja przegrody Stropodach Węzeł C 25764,50 zł 28, Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 zł 31, Modernizacja przegrody Stropodach D ,60 zł 37, Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 zł 38, Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 zł 40, Modernizacja przegrody Stropodach D ,94 zł 51, Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 zł 61, Modernizacja przegrody Strop nad przejazdem P ,44 zł 68, Modernizacja przegrody Ściana zewnętrzna SZ ,47 zł 74, Modernizacja przegrody Ściana zewnętrzna SZ ,47 zł 79, Modernizacja przegrody Ściana zewnętrzna SZ ,01 zł 82, Modernizacja przegrody Ściana zewnętrzna SZ ,52 zł 93, Modernizacja przegrody Ściana zewnętrzna SZ ,53 zł 119, Modernizacja przegrody Dach 10284,83 zł 125, Modernizacja przegrody Stropodach D ,39 zł 200,11 Modernizacja systemu grzewczego ,73 13,58 41

43 7.2 Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Usprawnienie 1 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody Stropodach D ,60 13 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 14 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 15 Modernizacja przegrody Stropodach D ,94 16 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 17 Modernizacja przegrody Strop nad przejazdem P ,44 18 Modernizacja przegrody Ściana zewnętrzna SZ ,47 19 Modernizacja przegrody Ściana zewnętrzna SZ ,47 20 Modernizacja przegrody Ściana zewnętrzna SZ ,01 21 Modernizacja przegrody Ściana zewnętrzna SZ ,52 22 Modernizacja przegrody Ściana zewnętrzna SZ ,53 23 Modernizacja przegrody Dach 10284,83 24 Modernizacja przegrody Stropodach D ,39 25 Modernizacja systemu grzewczego ,73 Całkowity koszt ,62 2 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 42

44 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody Stropodach D ,60 13 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 14 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 15 Modernizacja przegrody Stropodach D ,94 16 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 17 Modernizacja przegrody Strop nad przejazdem P ,44 18 Modernizacja przegrody Ściana zewnętrzna SZ ,47 19 Modernizacja przegrody Ściana zewnętrzna SZ ,47 20 Modernizacja przegrody Ściana zewnętrzna SZ ,01 21 Modernizacja przegrody Ściana zewnętrzna SZ ,52 22 Modernizacja przegrody Ściana zewnętrzna SZ ,53 23 Modernizacja przegrody Dach 10284,83 24 Modernizacja systemu grzewczego ,73 Całkowity koszt ,23 Usprawnienie 3 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 43

45 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody Stropodach D ,60 13 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 14 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 15 Modernizacja przegrody Stropodach D ,94 16 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 17 Modernizacja przegrody Strop nad przejazdem P ,44 18 Modernizacja przegrody Ściana zewnętrzna SZ ,47 19 Modernizacja przegrody Ściana zewnętrzna SZ ,47 20 Modernizacja przegrody Ściana zewnętrzna SZ ,01 21 Modernizacja przegrody Ściana zewnętrzna SZ ,52 22 Modernizacja przegrody Ściana zewnętrzna SZ ,53 23 Modernizacja systemu grzewczego ,73 Całkowity koszt ,39 Usprawnienie 4 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody Stropodach D ,60 13 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 14 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 15 Modernizacja przegrody Stropodach D ,94 16 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 17 Modernizacja przegrody Strop nad przejazdem P ,44 44

46 18 Modernizacja przegrody Ściana zewnętrzna SZ ,47 19 Modernizacja przegrody Ściana zewnętrzna SZ ,47 20 Modernizacja przegrody Ściana zewnętrzna SZ ,01 21 Modernizacja przegrody Ściana zewnętrzna SZ ,52 22 Modernizacja systemu grzewczego ,73 Całkowity koszt ,87 Usprawnienie 5 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody Stropodach D ,60 13 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 14 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 15 Modernizacja przegrody Stropodach D ,94 16 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 17 Modernizacja przegrody Strop nad przejazdem P ,44 18 Modernizacja przegrody Ściana zewnętrzna SZ ,47 19 Modernizacja przegrody Ściana zewnętrzna SZ ,47 20 Modernizacja przegrody Ściana zewnętrzna SZ ,01 21 Modernizacja systemu grzewczego ,73 Całkowity koszt ,34 45

47 Usprawnienie 6 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody Stropodach D ,60 13 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 14 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 15 Modernizacja przegrody Stropodach D ,94 16 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 17 Modernizacja przegrody Strop nad przejazdem P ,44 18 Modernizacja przegrody Ściana zewnętrzna SZ ,47 19 Modernizacja przegrody Ściana zewnętrzna SZ ,47 20 Modernizacja systemu grzewczego ,73 Całkowity koszt ,33 Usprawnienie 7 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 46

48 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody Stropodach D ,60 13 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 14 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 15 Modernizacja przegrody Stropodach D ,94 16 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 17 Modernizacja przegrody Strop nad przejazdem P ,44 18 Modernizacja przegrody Ściana zewnętrzna SZ ,47 19 Modernizacja systemu grzewczego ,73 Całkowity koszt ,87 Usprawnienie 8 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 13 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 14 Modernizacja przegrody Stropodach D ,94 15 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 16 Modernizacja przegrody Strop nad przejazdem P ,44 17 Modernizacja przegrody Ściana zewnętrzna SZ ,47 18 Modernizacja systemu grzewczego ,73 Całkowity koszt ,27 47

49 Usprawnienie 9 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 13 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 14 Modernizacja przegrody Stropodach D ,94 15 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 16 Modernizacja przegrody Strop nad przejazdem P ,44 17 Modernizacja systemu grzewczego ,73 Całkowity koszt ,80 Usprawnienie 10 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 48

50 13 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 14 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 15 Modernizacja przegrody Strop nad przejazdem P ,44 16 Modernizacja systemu grzewczego ,73 Całkowity koszt ,86 Usprawnienie 11 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 13 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 14 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 16295,04 15 Modernizacja systemu grzewczego ,73 Całkowity koszt ,42 Usprawnienie 12 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 49

51 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 13 Modernizacja przegrody DZ 6 'Wentylacja grawitacyjna' 7473,48 14 Modernizacja systemu grzewczego ,73 Całkowity koszt ,38 Usprawnienie 13 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja przegrody DZ 2 'Wentylacja grawitacyjna' 15842,40 13 Modernizacja systemu grzewczego ,73 Całkowity koszt ,90 Usprawnienie 14 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 50

52 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja przegrody DZ 8 'Wentylacja grawitacyjna' 5608,80 12 Modernizacja systemu grzewczego ,73 Całkowity koszt ,50 Usprawnienie 15 Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja grupy przegród "Okna sala sportowa" Zamiana 'Wentylacja mechaniczna wywiewna' na 'Wentylacja z odzyskiem' ,20 7 Modernizacja przegrody Ściana zewnętrzna SZ ,07 8 Modernizacja przegrody Ściana zewnętrzna SZ ,00 9 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 10 Modernizacja przegrody Stropodach Węzeł C 25764,50 11 Modernizacja systemu grzewczego ,73 Całkowity koszt ,70 16 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja przegrody Ściana zewnętrzna SZ ,07 7 Modernizacja przegrody Ściana zewnętrzna SZ ,00 8 Modernizacja przegrody DZ 9 'Wentylacja grawitacyjna' 4846,20 9 Modernizacja przegrody Stropodach Węzeł C 25764,50 10 Modernizacja systemu grzewczego ,73 Całkowity koszt ,50 51

53 17 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja grupy przegród "Okna PCV do 2010" 'Wentylacja grawitacyjna' ,88 4 Modernizacja przegrody Stropodach D ,00 5 Modernizacja przegrody Ściana zewnętrzna SZ ,36 6 Modernizacja przegrody Ściana zewnętrzna SZ ,07 7 Modernizacja przegrody Ściana zewnętrzna SZ ,00 8 Modernizacja przegrody Stropodach Węzeł C 25764,50 9 Modernizacja systemu grzewczego ,73 Całkowity koszt ,30 18 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja przegrody Stropodach D ,00 4 Modernizacja przegrody Ściana zewnętrzna SZ ,36 5 Modernizacja przegrody Ściana zewnętrzna SZ ,07 6 Modernizacja przegrody Ściana zewnętrzna SZ ,00 7 Modernizacja przegrody Stropodach Węzeł C 25764,50 8 Modernizacja systemu grzewczego ,73 Całkowity koszt ,42 19 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja grupy przegród "Okna drewniane" 'Wentylacja grawitacyjna' ,69 3 Modernizacja przegrody Stropodach D ,00 4 Modernizacja przegrody Ściana zewnętrzna SZ ,36 5 Modernizacja przegrody Ściana zewnętrzna SZ ,07 6 Modernizacja przegrody Stropodach Węzeł C 25764,50 7 Modernizacja systemu grzewczego ,73 Całkowity koszt ,43 52

54 20 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja przegrody Stropodach D ,00 3 Modernizacja przegrody Ściana zewnętrzna SZ ,36 4 Modernizacja przegrody Ściana zewnętrzna SZ ,07 5 Modernizacja przegrody Stropodach Węzeł C 25764,50 6 Modernizacja systemu grzewczego ,73 Całkowity koszt ,74 21 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja przegrody Stropodach D ,00 3 Modernizacja przegrody Ściana zewnętrzna SZ ,36 4 Modernizacja przegrody Stropodach Węzeł C 25764,50 5 Modernizacja systemu grzewczego ,73 Całkowity koszt ,66 22 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja przegrody Stropodach D ,00 3 Modernizacja przegrody Stropodach Węzeł C 25764,50 4 Modernizacja systemu grzewczego ,73 Całkowity koszt ,31 23 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,09 2 Modernizacja przegrody Stropodach D ,00 3 Modernizacja systemu grzewczego ,73 Całkowity koszt ,81 53

55 24 Usprawnienie Koszt 1 Modernizacja przegrody Stropodach D ,00 2 Modernizacja systemu grzewczego ,73 Całkowity koszt ,73 25 Usprawnienie Koszt 1 Modernizacja systemu grzewczego ,73 Całkowity koszt ,73 54

56 sumaryczna strata ciepła budynku roczne zapotrzebowanie energii budynku średnia temperatura pomieszczeń ogrzewanych powierzchnia pomieszczeń ogrzewanych kubatura pomieszczeń ogrzewanych kubatura budynku kubatura przestrzeni ogrzewanej wskaźnik cieplny budynku stosunek pow. przegród zewnętrznych do kubatury przestrzeni ogrzewanej A/V 7.3. Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia [MW] [GJ] o C m 2 m 3 m 3 m 3 W/m 3 1/m 0 0, ,65 18, , , , ,22 33,59 0,37 1 0, ,47 18, , , , ,22 25,75 0,37 2 0, ,24 18, , , , , ,37 3 0, ,38 18, , , , , ,37 4 0, ,12 18, , , , , ,37 5 0, ,37 18, , , , , ,37 6 0, ,79 18, , , , , ,37 7 0, ,72 18, , , , , ,37 8 0, ,25 18, , , , , ,37 9 0, ,78 18, , , , , , , ,83 18, , , , , , , ,07 18, , , , , , , ,92 18, , , , , , , ,12 18, , , , , , , ,63 18, , , , , , , ,41 18, , , , , , , ,28 18, , , , , , , ,55 18, , , , , , , ,25 18, , , , , , , ,64 18, , , , , , , ,43 18, , , , , , , ,48 18, , , , , , , ,24 18, , , , , , , ,55 18, , , , , , , ,48 18, , , , , , , ,65 18, , , , , ,37 55

57 7.4. Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Q h0,1co q h0,1co GJ MW Q 0,1cwu q 0,1cwu 0,1 w t0,1 w d0,1 Q 0,1 O 0,1 O % O GJ MW 829,65 252,97 0,5865 0, ,47 252,97 0,2508 0, ,24 252,97 0,2526 0, ,38 252,97 0,2528 0, ,12 252,97 0,2553 0, ,37 252,97 0,2564 0, ,79 252,97 0,2683 0, ,72 252,97 0,2700 0, ,25 252,97 0,1671 0, ,78 252,97 0,1683 0, ,83 252,97 0,1683 0, ,07 252,97 0,1686 0, ,92 252,97 0,1690 0, ,12 252,97 0,1692 0, ,63 252,97 0,1696 0, GJ zł zł % 0,38 1,00 1, , , ,82 0,85 0,98 428, , ,46 73,01 0,82 0,85 0,98 400, , ,81 73,50 0,82 0,85 0,98 400, , ,99 73,48 0,82 0,85 0,98 412, , ,41 73,02 0,82 0,85 0,98 418, , ,54 72,78 0,82 0,85 0,98 432, , ,18 71,72 0,82 0,85 0,98 435, , ,46 71,54 0,82 0,85 0,98 437, , ,25 77,51 0,82 0,85 0,98 439, , ,47 77,37 0,82 0,85 0,98 439, , ,02 77,37 0,82 0,85 0,98 440, , ,86 77,35 0,82 0,85 0,98 440, , ,99 77,30 0,82 0,85 0,98 441, , ,00 77,28 0,82 0,85 0,98 441, , ,48 77,24 56

58 ,41 252,97 0,1698 0, ,28 252,97 0,2088 0, ,55 252,97 0,2091 0, ,25 252,97 0,3295 0, ,64 252,97 0,3359 0, ,43 252,97 0,4753 0, ,48 252,97 0,4859 0, ,24 252,97 0,5420 0, ,55 252,97 0,5445 0, ,48 252,97 0,5799 0, ,65 252,97 0,5865 0,0199 0,82 0,85 0,98 442, , ,91 77,21 0,82 0,85 0,98 497, , ,37 73,46 0,82 0,85 0,98 498, , ,62 73,42 0,82 0,85 0,98 507, , ,56 66,14 0,82 0,85 0,98 516, , ,26 65,51 0,82 0,85 0,98 578, , ,16 55,71 0,82 0,85 0,98 619, , ,00 54,00 0,82 0,85 0,98 831, , ,46 45,04 0,82 0,85 0,98 848, , ,34 44,44 0,82 0,85 0, , , ,86 37,69 0,82 0,85 0, , , ,25 36,35 57

59 7.5. Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Planowane koszty całkowite Roczna oszczędność kosztów energii O Procentowa oszczędność zapotrz. na energię ,62 zł 93824,46 82,53% ,23 zł 93351,81 83,41% ,39 zł 93329,99 83,40% ,87 zł 92739,41 82,91% ,34 zł 92440,54 82,65% ,33 zł 91094,18 82,08% ,87 zł 90868,46 81,96% ,27 zł 98444,25 81,89% ,80 zł 98268,47 81,79% ,86 zł 98264,02 81,78% ,42 zł 98238,86 81,77% ,38 zł 98179,99 81,74% ,90 zł 98159,00 81,73% ,50 zł 98107,48 81,71% ,70 zł 98069,91 81,67% ,50 zł 93305,37 79,41% Planowana kwota środków własnych i kwota kredytu ,29 15,00% ,33 85,00% ,19 15,00% ,04 85,00% ,00 15,00% ,39 85,00% ,00 15,00% ,87 85,00% ,00 15,00% ,34 85,00% ,00 15,00% ,33 85,00% ,00 15,00% ,87 85,00% ,00 15,00% ,27 85,00% ,00 15,00% ,80 85,00% ,00 15,00% ,86 85,00% ,00 15,00% ,42 85,00% ,00 15,00% ,38 85,00% ,00 15,00% ,90 85,00% ,00 15,00% ,50 85,00% ,00 15,00% ,70 85,00% ,00 15,00% ,50 85,00% Premia termomoderniz acyjna , , , , , , , , , , , , , , , ,92 58

60 ,30 zł 93245,62 79,35% ,42 zł 84006,56 78,99% ,43 zł 83207,26 78,59% ,74 zł 70763,16 76,03% ,66 zł 68590,00 74,35% ,31 zł 57203,46 65,56% ,81 zł 56449,34 64,87% ,73 zł 47876,86 57,63% ,73 zł 46170,25 56,15% ,00 15,00% ,30 85,00% ,00 15,00% ,42 85,00% ,00 15,00% ,43 85,00% ,00 15,00% ,74 85,00% ,00 15,00% ,66 85,00% ,00 15,00% ,31 85,00% ,00 15,00% ,81 85,00% 99562,00 15,00% ,73 85,00% 94030,00 15,00% ,73 85,00% , , , , , , , , ,12 Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego - planowany koszt całkowity ,70 zł - planowana kwota środków własnych ,00 zł - planowana kwota kredytu ,70 zł - przewidywana premia termomodernizacyjna ,70 zł - roczne oszczędności kosztów energii ,91 zł tj. 77,21 % 59

61 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji Ocieplenie ścian zewnętrznych, stropodachów oraz wymiana drzwi i okien. Ściany zewnętrzne należy ocieplić styropianem o grubości odpowiedniej dla poszczególnych przegród zgodnie z dokumentacją wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego o współczynniku przewodzenia ciepła nie większym niż λ = 0,032 W/mK, metodą lekko mokrą. W celu zapewnienia właściwej ochrony przeciwpożarowej przegród zewnętrznych budynku nr 1 zaleca się termomodernizację ścian szczytowych wykonać wełną skalną o współczynniku przewodzenia ciepła nie większym niż λ = 0,035 W/mK, metodą lekko mokrą. Przegroda SZ8 i SZ9 grubość ocieplenia nie mniej niż 13 cm. Modernizacja stropodachów przeprowadzić w zależności od rodzaju przegrody: a) stropodachy wentylowane metodą wdmuchiwania materiału izolacyjnego o grubości zgodnie z obliczeniami dla poszczególnych przegród. b) stropodach węza cieplnego poprzez ułożenie płyt styropianowych laminowanych papą c) stropodach sali sportowej poprzez ułożenie płyt z wełny i pokryciu podwójną warstwą papy termozgrzewalnej. Należy zapewnić prawidłową wentylację przestrzeni stropodachu poprzez kominki wentylacyjne. Wszystkie materiały termoizolacyjne stosowane w procesie termomodernizacji należy dobrać na podstawie obliczonych parametrów granicznych do typowych materiałów dostępnych na rynku, szczególnie pod względem grubości. W miejscach trudnodostępnych przeprowadzić ocieplenie przegród maksymalną grubością materiału termoizolacyjnego. Przy planowaniu termomodernizacji ścian i dachów należy przeprowadzić weryfikację stanu technicznego rynien dachowych i spustowych. Cokoły ścian zewnętrznych zaleca się ocieplić styropianem XPS o grubości około 10 cm (zachowując gradację grubości pomiędzy cokołem, a ścianą). Termomodernizację ścian cokołów przeprowadzić do głębokości strefy przemarzania gruntu, tj. do 80 cm poniżej poziomu terenu, po uprzednim ich zabezpieczeniu izolacją przeciwwilgociową. Wymianę drzwi okien należy przeprowadzić poprzez demontaż istniejących drzwi i okien i montaż nowych okien z zachowaniem istniejących wymiarów otworów. Drzwi i okna zamontować w istniejących otworach, a węgarki docieplić sztywnymi płytami z rdzeniem fenolowym o współczynniku przewodzenia ciepła λ = 0,022 W/mK. 8.2 Modernizacja instalacji C.O. Modernizację instalacji centralnego ogrzewania należy przeprowadzić poprzez: a) demontaż węzła cieplnego, b) montaż kompaktowego węzła cieplnego wraz z automatyką, c) demontaż istniejącej instalacji C.O. d) montaż rurarzu i izolację termiczną, e) montaż grzejników płaszczowych, f) montaż zaworów termostatycznych. 8.3 Modernizacja wentylacji. Modernizację wentylacji sali sportowej przeprowadzić poprzez demontaż istniejących wentylatorów wyciągowych i montaż rekuperatorów bezkanałowych np. TX 3000 lub równoważnych. Ponadto zamontować czujniki CO 2 oraz automatykę sterowania rekuperatorami. 60

62 Załącznik nr 1 1. Dokumentacja techniczna budynku. 1.1 Obliczenia współczynników przenikania ciepła dla poszczególnych przegród. Obliczenia wartości współczynników U elementów budowlanych Obliczenia wartości współczynników U elementów budowlanych Kody Element Materiał 1 2 Opis Ściana zewnętrzna SZ 1, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Galaxy Fasada 0,120 0,033 3,636-2 Tynk lub gładź cementowa 0,020 1,000 0,020-3 Mur z cegły ceramicznej pełnej 0,120 0,770 0,156-4 Niewentylowane warstwy powietrza 0,040 0,000 0,180-5 Styropian 10 0,080 0,045 1,778-3 Mur z cegły ceramicznej pełnej 0,250 0,770 0,325-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,65-6,29 0,16 Ściana zewnętrzna SZ 2, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-1 Galaxy Fasada 0,100 0,033 3,030-7 Mur z cegły klinkierowej 0,120 1,050 0,114-5 Styropian 10 0,080 0,045 1,778-3 Mur z cegły ceramicznej pełnej 0,250 0,770 0,325-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,57-5,44 0,18 61

63 Kody Element Materiał Opis Ściana zewnętrzna SZ 3, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Galaxy Fasada 0,120 0,033 3,636-2 Tynk lub gładź cementowa 0,020 1,000 0,020-3 Mur z cegły ceramicznej pełnej 0,120 0,770 0,156-5 Styropian 10 0,080 0,045 1,778-3 Mur z cegły ceramicznej pełnej 0,380 0,770 0,494-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,74-6,28 0,16 Ściana zewnętrzna SZ4, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-1 Galaxy Fasada 0,100 0,033 3,030-2 Tynk lub gładź cementowa 0,010 1,000 0,010-5 Styropian 10 0,080 0,045 1,778-3 Mur z cegły ceramicznej pełnej 0,380 0,770 0,494-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,59-5,51 0,18 Ściana zewnętrzna SZ 5, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-1 Galaxy Fasada 0,110 0,033 3,333-7 Mur z cegły klinkierowej 0,120 1,050 0,114-5 Styropian 10 0,080 0,045 1,778-8 Mur z Siporex na zaprawie cementowo-wapiennej 800 0,120 0,380 0,316-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,45-5,74 0,17 62

64 Kody Element Materiał Opis Ściana zewnętrzna SZ 6, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-2 Tynk lub gładź cementowa 0,020 1,000 0,020-3 Mur z cegły ceramicznej pełnej 0,120 0,770 0,156-5 Styropian 10 0,080 0,045 1,778-3 Mur z cegły ceramicznej pełnej 0,250 0,770 0,325-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,49-2,47 0,40 Ściana zewnętrzna SZ 7, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-1 Galaxy Fasada 0,130 0,033 3,939-2 Tynk lub gładź cementowa 0,020 1,000 0,020-3 Mur z cegły ceramicznej pełnej 0,380 0,770 0,494-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,55-4,65 0,22 Ściana zewnętrzna SZ8, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-1 Galaxy Fasada 0,120 0,033 3,636-2 Tynk lub gładź cementowa 0,020 1,000 0,020-3 Mur z cegły ceramicznej pełnej 0,510 0,770 0,662-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,67-4,51 0,22 63

65 Kody Element Materiał Opis Ściana zewnętrzna SZ 9, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Galaxy Fasada 0,120 0,033 3,636-2 Tynk lub gładź cementowa 0,030 1,000 0,030-3 Mur z cegły ceramicznej pełnej 0,380 0,770 0,494-6 Tynk lub gładź cementowo-wapienna 0,030 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,56-4,37 0,23 Podłoga na gruncie PG 01, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,00-9 Piasek średni 0,300 0,400 0, Podkład z betonu 0,150 1,400 0, Papa asfaltowa 0,002 0,180 0, Jastrych 0,070 1,000 0, Lastriko 0,030 0,720 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,55-1,15 0,87 Podłoga na gruncie PG 06, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,00-9 Piasek średni 0,300 0,400 0, Podkład z betonu 0,150 1,400 0, Papa asfaltowa 0,002 0,180 0, Jastrych 0,070 1,000 0, Wykładzina z PVC 0,002 0,230 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,52-1,12 0,90 64

66 Kody Element Materiał Opis Strop wewnętrzny P 03, przegroda jednorodna 64 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,10-14 Wykładzina z PVC 0,002 0,230 0, Jastrych 0,070 1,000 0, Płyta pilśniowa porowata 0,013 0,060 0, Strop DZ-3 gr. 24 cm 0,240 0,920 0,261-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10 - Grubość całkowita i U k 0,35-0,78 1,28 Strop wewnętrzny P 01, przegroda jednorodna 64 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10-13 Lastriko 0,030 0,720 0, Jastrych 0,047 1,000 0, Płyta pilśniowa porowata 0,013 0,060 0, Strop DZ-3 gr. 24 cm 0,240 0,920 0,261-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10 - Grubość całkowita i U k 0,35-0,79 1,26 Stropodach D 01, przegroda jednorodna 65 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-17 Vatizol sypki 0,050 0,040 1, Papa asfaltowa 0,012 0,180 0, Beton o średniej gęstości ,120 1,350 0, Słabo wentylowane warstwy powietrzne 0,400 0,000 0,150-5 Styropian 10 0,180 0,045 4, Strop z płyty Żerańskiej gr. 24 cm 0,240 1,330 0,180-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,10 - Grubość całkowita i U k 1,02-5,90 0,19 65

67 Kody Element Materiał Opis Ściana wewnętrzna, przegroda jednorodna 61 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,13-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Mur z cegły dziurawki 0,440 0,620 0,710-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,48-1,02 0,98 Ściana wewnętrzna, przegroda jednorodna 61 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Mur z cegły dziurawki 0,260 0,620 0,419-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,30-0,73 1,37 Ściana wewnętrzna, przegroda jednorodna 61 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Mur z cegły dziurawki 0,120 0,620 0,194-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,16-0,50 1,99 66

68 Kody Element Materiał Opis Ściana wewnętrzna, przegroda jednorodna 61 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,13-2 Tynk lub gładź cementowa 0,020 1,000 0,020-3 Mur z cegły ceramicznej pełnej 0,120 0,770 0,156-5 Styropian 10 0,080 0,045 1,778-3 Mur z cegły ceramicznej pełnej 0,250 0,770 0,325-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,49-2,56 0,39 Ściana wewnętrzna, przegroda jednorodna 61 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13-2 Tynk lub gładź cementowa 0,020 1,000 0,020-3 Mur z cegły ceramicznej pełnej 0,120 0,770 0,156-5 Styropian 10 0,120 0,045 2,667-3 Mur z cegły ceramicznej pełnej 0,250 0,770 0,325-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,53-3,45 0,29 Podłoga na gruncie PG 03, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,00-9 Piasek średni 0,300 0,400 0, Beton o średniej gęstości ,150 1,150 0, Płyta o wiórach orientowanych 0,025 0,130 0, Wykładzina z PVC 0,003 0,230 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,48-1,26 0,80 67

69 Kody Element Materiał 21 Opis Strop wewnętrzny P 06, przegroda niejednorodna Wycinek A 67 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-14 Wykładzina z PVC 0,005 0,230 0, Płyta o wiórach orientowanych 0,020 0,130 0, Sosna i świerk w poprzek włókien 0,030 0,160 0, Sosna i świerk w poprzek włókien 0,260 0,160 1, Sosna i świerk w poprzek włókien 0,020 0,160 0, Tynk lub gładź cementowo-wapienna na trzcinie Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,020 0,820 0,024-0,1 - Długość wycinka L 0,21 m Wycinek B 67 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,04-14 Wykładzina z PVC 0,005 0,230 0, Płyta o wiórach orientowanych 0,020 0,130 0, Sosna i świerk w poprzek włókien 0,030 0,160 0,188-4 Niewentylowane warstwy powietrza 0,160 0,000 0,180-9 Piasek średni 0,100 0,400 0, Sosna i świerk w poprzek włókien 0,020 0,160 0, Tynk lub gładź cementowo-wapienna na trzcinie Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,020 0,820 0,024-0,1 - Długość wycinka L 0,80 m Kres górny całkowitego oporu ciepła R' 1,22 m 2 K/W Kres dolny całkowitego oporu ciepła R" 2,60 m 2 K/W Grubość całkowita i U k 0,36-1,91 0,52 68

70 Kody Element Materiał Opis Ściana wewnętrzna, przegroda jednorodna 61 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,13-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0,024-3 Mur z cegły ceramicznej pełnej 0,520 0,770 0,675-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,56-0,98 1,02 Ściana wewnętrzna, przegroda jednorodna 61 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0,024-3 Mur z cegły ceramicznej pełnej 0,390 0,770 0,506-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,43-0,82 1,23 Podłoga na gruncie PG 02, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,00-9 Piasek średni 0,300 0,400 0, Beton o średniej gęstości ,150 1,350 0, Wykładzina z PVC 0,002 0,230 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,45-1,04 0,96 Podłoga na gruncie PG 04, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,00-9 Piasek średni 0,300 0,400 0, Beton o średniej gęstości ,120 1,350 0, Lastriko 0,030 0,720 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,45-1,05 0,95 69

71 Kody Element Materiał Opis Strop wewnętrzny P 02, przegroda jednorodna 64 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,10-14 Wykładzina z PVC 0,002 0,230 0, Jastrych 0,060 1,000 0, Strop DMS - 27 cm 0,270 1,070 0,252-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10 - Grubość całkowita i U k 0,35-0,55 1,83 Strop wewnętrzny P 04, przegroda jednorodna 64 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10-13 Lastriko 0,030 0,720 0, Jastrych 0,030 1,000 0, Strop DMS - 27 cm 0,270 1,070 0,252-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10 - Grubość całkowita i U k 0,35-0,55 1,82 Strop wewnętrzny P 05, przegroda jednorodna 64 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10-27 Parkiet 0,020 0,200 0, Jastrych 0,050 1,000 0, Płyta pilśniowa twarda 0,020 0,180 0, Strop z płyty Żerańskiej gr. 24 cm 0,240 1,330 0,180-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10 - Grubość całkowita i U k 0,35-0,67 1,50 70

72 Kody Element Materiał 29 Opis Podłoga na gruncie PG 05, przegroda niejednorodna Wycinek A 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0-9 Piasek średni 0,300 0,400 0, Podkład z betonu chudego 0,100 1,050 0, Papa asfaltowa 0,004 0,180 0, Jastrych 0,060 1,000 0, Sosna i świerk w poprzek włókien 0,130 0,160 0, Sosna i świerk w poprzek włókien 0,025 0,160 0, Parkiet na lepiku 0,025 0,200 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Długość wycinka L 0,10 m Wycinek B 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0-9 Piasek średni 0,300 0,400 0, Podkład z betonu chudego 0,100 1,050 0, Papa asfaltowa 0,004 0,180 0, Słabo wentylowane warstwy powietrzne 0,130 0,000 0, Sosna i świerk w poprzek włókien 0,025 0,160 0, Parkiet na lepiku 0,025 0,200 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Długość wycinka L 0,80 m Kres górny całkowitego oporu ciepła R' 1,17 m 2 K/W Kres dolny całkowitego oporu ciepła R" 1,71 m 2 K/W Grubość całkowita i U k 0,59-1,44 0,69 71

73 Kody Element Materiał Opis Stropodach D 03, przegroda jednorodna 65 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-31 PAROC ROS 50 0,100 0,040 2, Papa asfaltowa 0,006 0,180 0,033-5 Styropian 10 0,180 0,045 4, Blacha fałdowa stalowa o wysokości fałdy 55 mm (T-55) Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,005 58,000 0,000-0,10 - Grubość całkowita i U k 0,29-6,67 0,15 Stropodach Węzeł C, przegroda niejednorodna Wycinek A Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) Płyta warstwowa z okładzinami z papy EPS DACH 0,04-0,100 0,038 2, Papa asfaltowa 0,006 0,180 0, Sosna i świerk w poprzek włókien 0,025 0,160 0, Sosna i świerk w poprzek włókien 0,100 0,160 0, Sosna i świerk w poprzek włókien 0,025 0,160 0,156-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,1 - Długość wycinka L 0,08 m Wycinek B Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) Płyta warstwowa z okładzinami z papy EPS DACH 0,04-0,100 0,038 2, Papa asfaltowa 0,006 0,180 0, Sosna i świerk w poprzek włókien 0,025 0,160 0, Słabo wentylowane warstwy powietrzne 0,100 0,000 0, Sosna i świerk w poprzek włókien 0,025 0,160 0,156-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,1-72

74 Długość wycinka L 0,80 m Kres górny całkowitego oporu ciepła R' 1,93 m 2 K/W Kres dolny całkowitego oporu ciepła R" 3,90 m 2 K/W Grubość całkowita i U k 0,28-2,92 0,34 Kody Element Materiał Opis Podłoga na gruncie Węzeł C, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,00-9 Piasek średni 0,300 0,400 0, Podkład z betonu 0,100 1,400 0, Papa asfaltowa 0,003 0,180 0, Beton o średniej gęstości ,050 1,150 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,45-1,05 0,95 Stropodach D 02, przegroda jednorodna 65 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-34 Vatizol sypki 0,180 0,036 5, Papa asfaltowa 0,004 0,180 0, Płyta korytkowa 0,120 2,300 0,052-4 Niewentylowane warstwy powietrza 0,400 0,000 0, Strop DMS - 27 cm 0,270 1,070 0,252-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,10 - Grubość całkowita i U k 0,99-5,65 0,18 73

75 Kody Element Materiał Opis Stropodach D 04, przegroda jednorodna d R U c m W/(m K) m 2 K/W W/(m 2 K) 65 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-34 Vatizol sypki 0,180 0,036 5, Papa asfaltowa 0,004 0,180 0, Płyta korytkowa 0,120 2,300 0,052-4 Niewentylowane warstwy powietrza 0,100 0,000 0, Strop DMS - 27 cm 0,270 1,070 0,252-6 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,10 - Grubość całkowita i U k 0,69-5,65 0,18 Strop nad przejazdem P 08, przegroda jednorodna 65 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-1 Galaxy Fasada 0,110 0,033 3, Tynk mineralny cienkowarstwowy 0,005 1,000 0, Płyta styropianowa EPS PODŁOGA 0,080 0,038 2, Beton zbrojony z 2% stali 0,100 2,500 0, Podkład z betonu 0,030 1,400 0, Lastriko 0,030 0,720 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,36-5,76 0,17 Stropodach D 05, przegroda jednorodna 65 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-17 Vatizol sypki 0,050 0,040 1, Papa asfaltowa 0,004 0,180 0, Beton zbrojony z 1% stali 0,120 2,300 0, Słabo wentylowane warstwy powietrzne 0,400 0,000 0,150-5 Styropian 10 0,180 0,045 4, Beton zbrojony z 2% stali 0,100 2,500 0,040-2 Tynk lub gładź cementowa 0,002 1,000 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,10 - Grubość całkowita i U k 0,86-5,66 0,20 74

76 Kody Element Materiał 37 Opis Ściana kolankowa SZ 10, przegroda niejednorodna Wycinek A 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-36 Tynk mineralny cienkowarstwowy 0,004 1,000 0, Płyta styropianowa EPS FASADA 0,100 0,040 2, Płyta o wiórach orientowanych OSB - III 0,020 0,130 0, Sosna i świerk w poprzek włókien 0,120 0,160 0, Płyta gipsowo-kartonowa 0,013 0,230 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Długość wycinka L 0,12 m Wycinek B 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-36 Tynk mineralny cienkowarstwowy 0,004 1,000 0, Płyta styropianowa EPS FASADA 0,100 0,040 2, Płyta o wiórach orientowanych OSB - III 0,020 0,130 0, Filce, maty i płyty z wełny mineralnej 160 0,120 0,042 2, Płyta gipsowo-kartonowa 0,013 0,230 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Długość wycinka L 0,80 m Kres górny całkowitego oporu ciepła R' 5,34 m 2 K/W Kres dolny całkowitego oporu ciepła R" 4,97 m 2 K/W Grubość całkowita i U k 0,26-5,15 0,19 75

77 Zestawienie okien wg grup: 1. Okna drewniane U c =3,0 [W/(m 2 K)]: O 1, O 2, O 5, O 6, O 7, O 8, O 9, O 16, O 17, O 18, O 19, O 20 O 21, O 23, O 24, O 25, O 26, O Okna PCV do 2010 U c =1,8 [W/(m 2 K)]: O 1 (pom. 1.03, 1.42, 1.43), O 5 (pom. 1.42), O 10, O 11, O 12, O 13, O 14, O 15, O Okna sala sportowa U c =3,0 [W/(m 2 K)]: O 3, O 4, O

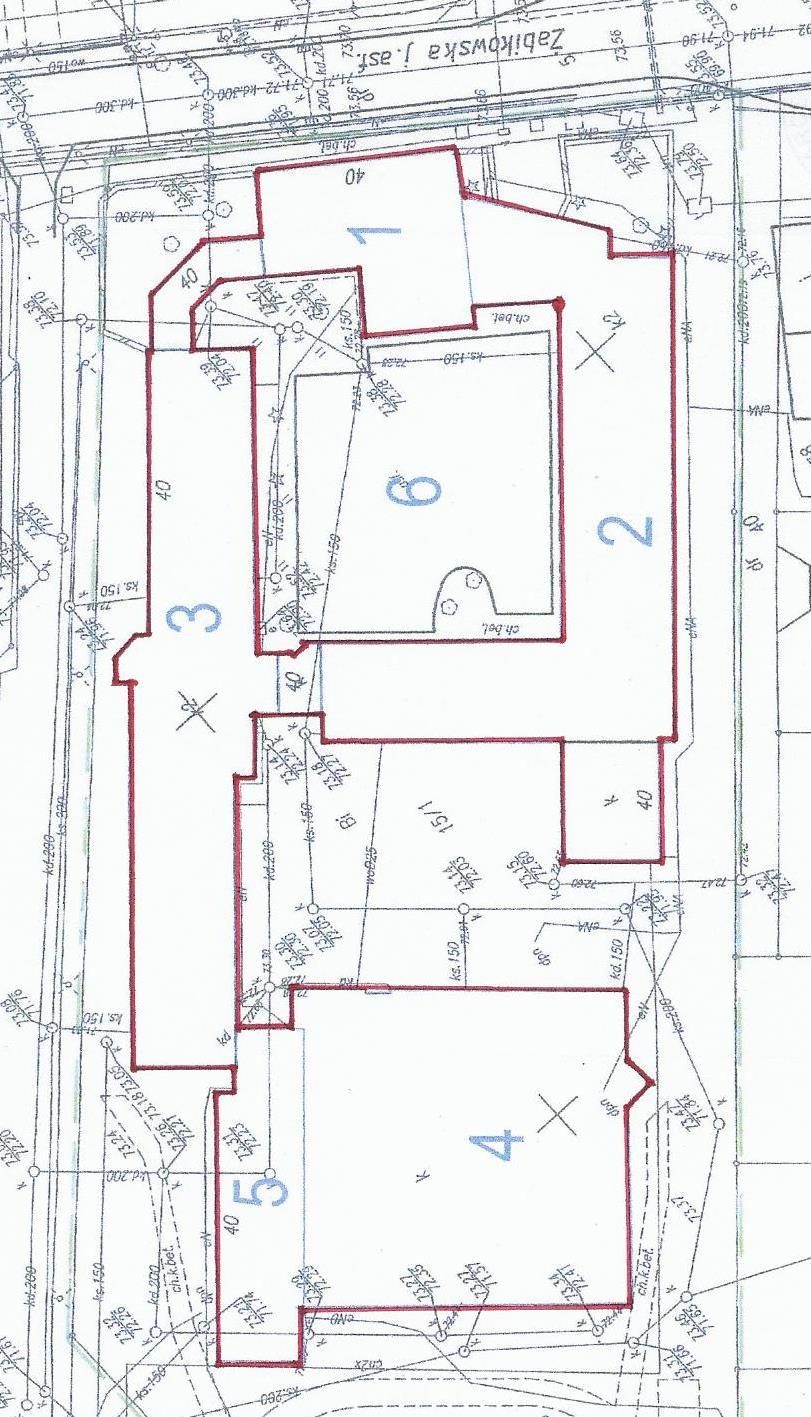

78 1.2 Usytuowanie budynku w stosunku do stron świata. Legenda: 1. Budynek starej szkoły; 2. Blok dydaktyczno-gospodarczy; 3. Blok dydaktyczny; 4. Blok zespołu sportowego; 5. Blok z poradnią pedagogiczną; 6. Dziedziniec wewnętrzny. 77
