1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21 ) Numer zgłoszenia: (22) Data zgłoszenia: (86) Data i numer zgłoszenia międzynarodowego: , PCT/KR99/00158 (87) Data i numer publikacji zgłoszenia międzynarodowego: , W099/51427, PCT Gazette nr 41/99 (51) Int.Cl.7: B30B 15/10 (54)Urządzenie do nagłego hamowania prasy (30) Pierwszeństwo: , KR,1998/5327 (73) Uprawniony z patentu: Huh Myung Ho, Pusan, KR (43) Zgłoszenie ogłoszono: BUP 20/01 (72) Twórcy wynalazku: Myung Ho Huh, Pusan, KR (45) O udzieleniu patentu ogłoszono: WUP 12/04 (74) Pełnomocnik: Łazewska Sławomira, ŁAZEWSKA i ŁAZEWSKI PL B1 (57) 1. Urządzenie do nagłego hamowania prasy, złożone z koła zam achow ego (5) i małego koła zębatego (9) połączonego poprzez koło pasowe i pas silnika napędowego, zam ocowanego na osi obrotowej (3) um ieszczonej poziom o na ramie nośnej i dużego koła zębatego zamocowanego na wale karbowym, który znajduje się pod osią obrotową (3) i, dodatkowo, małe koło zębate (9) i duże koło współpracują ze sobą w ten sposób, że duże koło zębate (10) obraca się dzięki sile obrotowej przenoszonej za pośrednictwem koła zamachowego (5), a następnie powoduje pionowy ruch posuwisto-zwrotny suwaka (12), znamienne tym, że urządzenie posiada prowadnicę kołową (19) połączoną z wałem korbowym (11b) i posiadającą okładzinę ham ulcową (16), prom ieniowe koło zębate (18) i rowek (15) tworzący się stożkow o w zdłuż jeg o obwodu w środkowej części korpusu; a płyta sprzęgła posiada promieniowe koło zębate (2 1 ) pasujące do prom ieniowego koła zębatego (18) zam ocowanego na dużym kole zębatym (24) i element przesuwny umożliwiający ruch poziomy prowadnicy kołow ej (19). F IG.1

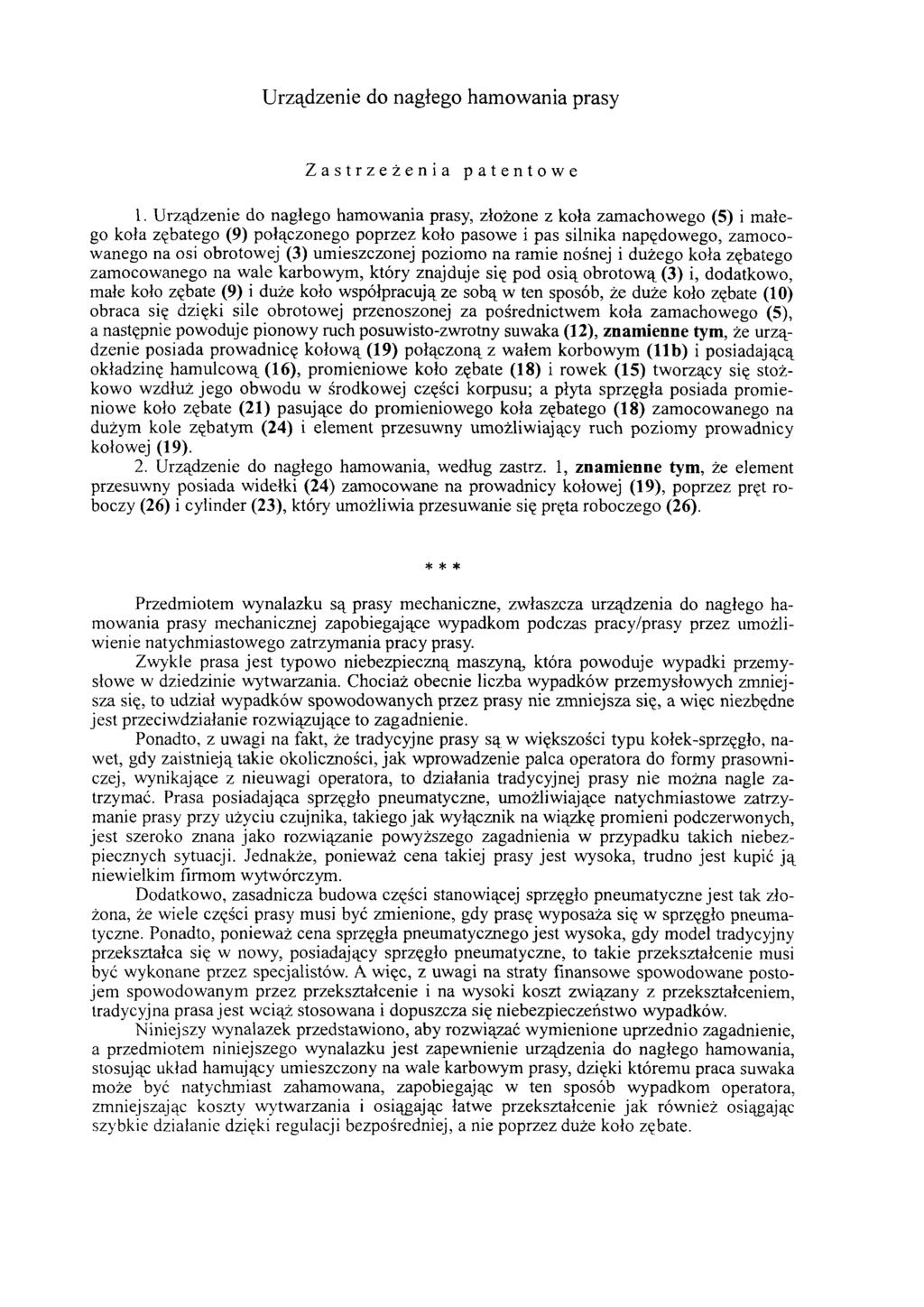

2 Urządzenie do nagłego hamowania prasy Zastrzeżenia patentowe 1. Urządzenie do nagiego hamowania prasy, złożone z koła zamachowego (5) i małego koła zębatego (9) połączonego poprzez koło pasowe i pas silnika napędowego, zamocowanego na osi obrotowej (3) umieszczonej poziomo na ramie nośnej i dużego koła zębatego zamocowanego na wale karbowym, który znajduje się pod osią obrotową (3) i, dodatkowo, małe koło zębate (9) i duże koło współpracują ze sobą w ten sposób, że duże koło zębate (10) obraca się dzięki sile obrotowej przenoszonej za pośrednictwem koła zamachowego (5), a następnie powoduje pionowy ruch posuwisto-zwrotny suwaka (12), znamienne tym, że urządzenie posiada prowadnicę kołową (19) połączoną z wałem korbowym ( llb ) i posiadającą okładzinę hamulcową (16), promieniowe koło zębate (18) i rowek (15) tworzący się stożkowo wzdłuż jego obwodu w środkowej części korpusu; a płyta sprzęgła posiada promieniowe koło zębate (21) pasujące do promieniowego koła zębatego (18) zamocowanego na dużym kole zębatym (24) i element przesuwny umożliwiający ruch poziomy prowadnicy kołowej (19). 2. Urządzenie do nagłego hamowania, według zastrz. 1, znamienne tym, że element przesuwny posiada widełki (24) zamocowane na prowadnicy kołowej (19), poprzez pręt roboczy (26) i cylinder (23), który umożliwia przesuwanie się pręta roboczego (26). * * * Przedmiotem wynalazku są prasy mechaniczne, zwłaszcza urządzenia do nagłego hamowania prasy mechanicznej zapobiegające wypadkom podczas pracy/prasy przez umożliwienie natychmiastowego zatrzymania pracy prasy. Zwykle prasa jest typowo niebezpieczną maszyną, która powoduje wypadki przemysłowe w dziedzinie wytwarzania. Chociaż obecnie liczba wypadków przemysłowych zmniejsza się, to udział wypadków spowodowanych przez prasy nie zmniejsza się, a więc niezbędne jest przeciwdziałanie rozwiązujące to zagadnienie. Ponadto, z uwagi na fakt, że tradycyjne prasy są w większości typu kołek-sprzęgło, nawet, gdy zaistnieją takie okoliczności, jak wprowadzenie palca operatora do formy prasowniczej, wynikające z nieuwagi operatora, to działania tradycyjnej prasy nie można nagle zatrzymać. Prasa posiadająca sprzęgło pneumatyczne, umożliwiające natychmiastowe zatrzymanie prasy przy użyciu czujnika, takiego jak wyłącznik na wiązkę promieni podczerwonych, jest szeroko znana jako rozwiązanie powyższego zagadnienia w przypadku takich niebezpiecznych sytuacji. Jednakże, ponieważ cena takiej prasy jest wysoka, trudno jest kupić ją niewielkim firmom wytwórczym. Dodatkowo, zasadnicza budowa części stanowiącej sprzęgło pneumatyczne jest tak złożona, że wiele części prasy musi być zmienione, gdy prasę wyposaża się w sprzęgło pneumatyczne. Ponadto, ponieważ cena sprzęgła pneumatycznego jest wysoka, gdy model tradycyjny przekształca się w nowy, posiadający sprzęgło pneumatyczne, to takie przekształcenie musi być wykonane przez specjalistów. A więc, z uwagi na straty finansowe spowodowane postojem spowodowanym przez przekształcenie i na wysoki koszt związany z przekształceniem, tradycyjna prasa jest wciąż stosowana i dopuszcza się niebezpieczeństwo wypadków. Niniejszy wynalazek przedstawiono, aby rozwiązać wymienione uprzednio zagadnienie, a przedmiotem niniejszego wynalazku jest zapewnienie urządzenia do nagłego hamowania, stosując układ hamujący umieszczony na wale karbowym prasy, dzięki któremu praca suwaka może być natychmiast zahamowana, zapobiegając w ten sposób wypadkom operatora, zmniejszając koszty wytwarzania i osiągając łatwe przekształcenie jak również osiągając szybkie działanie dzięki regulacji bezpośredniej, a nie poprzez duże koło zębate.

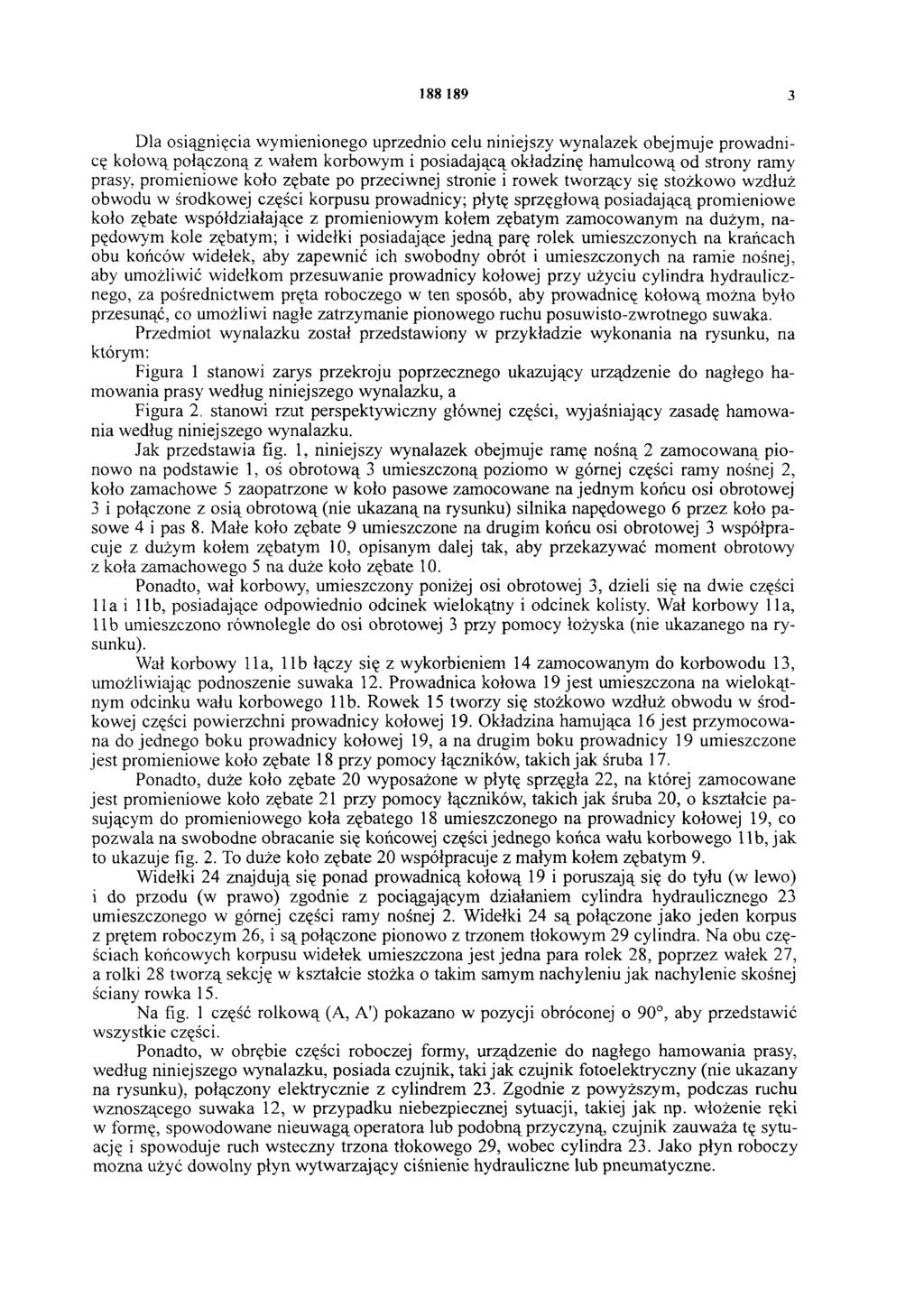

3 Dla osiągnięcia wymienionego uprzednio celu niniejszy wynalazek obejmuje prowadnicę kołową połączoną z wałem korbowym i posiadającą okładzinę hamulcową od strony ramy prasy, promieniowe koło zębate po przeciwnej stronie i rowek tworzący się stożkowo wzdłuż obwodu w środkowej części korpusu prowadnicy; płytę sprzęgłową posiadającą promieniowe koło zębate współdziałające z promieniowym kołem zębatym zamocowanym na dużym, napędowym kole zębatym; i widełki posiadające jedną parę rolek umieszczonych na krańcach obu końców widełek, aby zapewnić ich swobodny obrót i umieszczonych na ramie nośnej, aby umożliwić widełkom przesuwanie prowadnicy kołowej przy użyciu cylindra hydraulicznego, za pośrednictwem pręta roboczego w ten sposób, aby prowadnicę kołową można było przesunąć, co umożliwi nagłe zatrzymanie pionowego ruchu posuwisto-zwrotnego suwaka. Przedmiot wynalazku został przedstawiony w przykładzie wykonania na rysunku, na którym: Figura 1 stanowi zarys przekroju poprzecznego ukazujący urządzenie do nagłego hamowania prasy według niniejszego wynalazku, a Figura 2. stanowi rzut perspektywiczny głównej części, wyjaśniający zasadę hamowania według niniejszego wynalazku. Jak przedstawia fig. 1, niniejszy wynalazek obejmuje ramę nośną 2 zamocowaną pionowo na podstawie 1, oś obrotową 3 umieszczoną poziomo w górnej części ramy nośnej 2, koło zamachowe 5 zaopatrzone w koło pasowe zamocowane na jednym końcu osi obrotowej 3 i połączone z osią obrotową (nie ukazaną na rysunku) silnika napędowego 6 przez koło pasowe 4 i pas 8. Małe koło zębate 9 umieszczone na drugim końcu osi obrotowej 3 współpracuje z dużym kołem zębatym 10, opisanym dalej tak, aby przekazywać moment obrotowy z koła zamachowego 5 na duże koło zębate 10. Ponadto, wał korbowy, umieszczony poniżej osi obrotowej 3, dzieli się na dwie części 11 a i llb, posiadające odpowiednio odcinek wielokątny i odcinek kolisty. Wał korbowy 11 a, 1 lb umieszczono równolegle do osi obrotowej 3 przy pomocy łożyska (nie ukazanego na rysunku). Wał korbowy 11 a, llb łączy się z wykorbieniem 14 zamocowanym do korbowodu 13, umożliwiając podnoszenie suwaka 12. Prowadnica kołowa 19 jest umieszczona na wielokątnym odcinku wału korbowego llb. Rowek 15 tworzy się stożkowo wzdłuż obwodu w środkowej części powierzchni prowadnicy kołowej 19. Okładzina hamująca 16 jest przymocowana do jednego boku prowadnicy kołowej 19, a na drugim boku prowadnicy 19 umieszczone jest promieniowe koło zębate 18 przy pomocy łączników, takich jak śruba 17. Ponadto, duże koło zębate 20 wyposażone w płytę sprzęgła 22, na której zamocowane jest promieniowe koło zębate 21 przy pomocy łączników, takich jak śruba 20, o kształcie pasującym do promieniowego koła zębatego 18 umieszczonego na prowadnicy kołowej 19, co pozwala na swobodne obracanie się końcowej części jednego końca wału korbowego llb, jak to ukazuje fig. 2. To duże koło zębate 20 współpracuje z małym kołem zębatym 9. Widełki 24 znajdują się ponad prowadnicą kołową 19 i poruszają się do tyłu (w lewo) i do przodu (w prawo) zgodnie z pociągającym działaniem cylindra hydraulicznego 23 umieszczonego w górnej części ramy nośnej 2. Widełki 24 są połączone jako jeden korpus z prętem roboczym 26, i są połączone pionowo z trzonem tłokowym 29 cylindra. Na obu częściach końcowych korpusu widełek umieszczona jest jedna para rolek 28, poprzez wałek 27, a rolki 28 tworzą sekcję w kształcie stożka o takim samym nachyleniu jak nachylenie skośnej ściany rowka 15. Na fig. 1 część rolkową (A, A') pokazano w pozycji obróconej o 90, aby przedstawić wszystkie części. Ponadto, w obrębie części roboczej formy, urządzenie do nagłego hamowania prasy, według niniejszego wynalazku, posiada czujnik, taki jak czujnik fotoelektryczny (nie ukazany na rysunku), połączony elektrycznie z cylindrem 23. Zgodnie z powyższym, podczas ruchu wznoszącego suwaka 12, w przypadku niebezpiecznej sytuacji, takiej jak np. włożenie ręki w formę, spowodowane nieuwagą operatora lub podobną przyczyną czujnik zauważa tę sytuację i spowoduje ruch wsteczny trzona tłokowego 29, wobec cylindra 23. Jako płyn roboczy można użyć dowolny płyn wytwarzający ciśnienie hydrauliczne lub pneumatyczne.

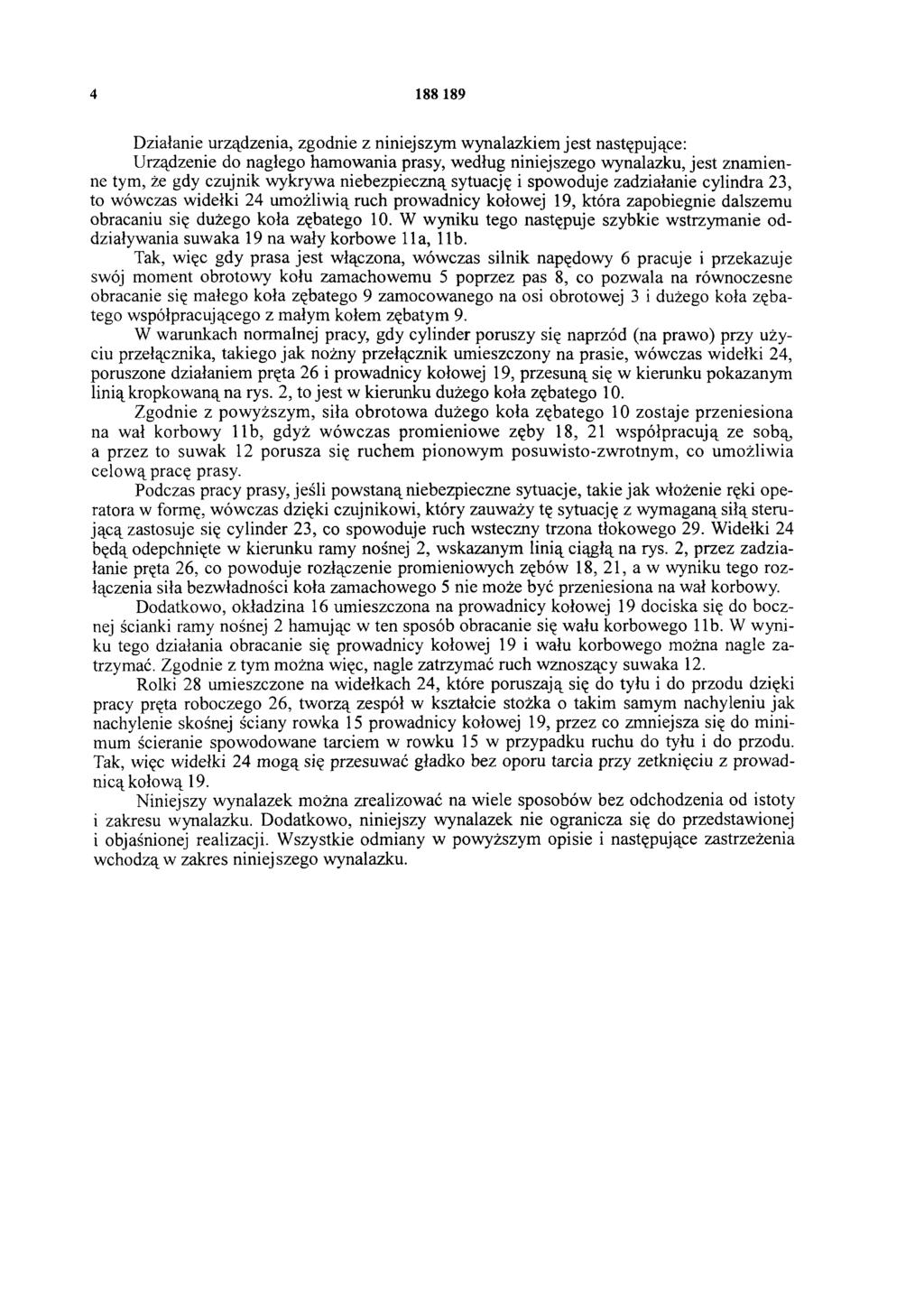

4 Działanie urządzenia, zgodnie z niniejszym wynalazkiem jest następujące: Urządzenie do nagłego hamowania prasy, według niniejszego wynalazku, jest znamienne tym, że gdy czujnik wykrywa niebezpieczną sytuację i spowoduje zadziałanie cylindra 23, to wówczas widełki 24 umożliwią ruch prowadnicy kołowej 19, która zapobiegnie dalszemu obracaniu się dużego koła zębatego 10. W wyniku tego następuje szybkie wstrzymanie oddziaływania suwaka 19 na wały korbowe lla, 1 lb. Tak, więc gdy prasa jest włączona, wówczas silnik napędowy 6 pracuje i przekazuje swój moment obrotowy kołu zamachowemu 5 poprzez pas 8, co pozwala na równoczesne obracanie się małego koła zębatego 9 zamocowanego na osi obrotowej 3 i dużego koła zębatego współpracującego z małym kołem zębatym 9. W warunkach normalnej pracy, gdy cylinder poruszy się naprzód (na prawo) przy użyciu przełącznika, takiego jak nożny przełącznik umieszczony na prasie, wówczas widełki 24, poruszone działaniem pręta 26 i prowadnicy kołowej 19, przesuną się w kierunku pokazanym linią kropkowaną na rys. 2, to jest w kierunku dużego koła zębatego 10. Zgodnie z powyższym, siła obrotowa dużego koła zębatego 10 zostaje przeniesiona na wał korbowy 1 lb, gdyż wówczas promieniowe zęby 18, 21 współpracują ze sobą, a przez to suwak 12 porusza się ruchem pionowym posuwisto-zwrotnym, co umożliwia celow ą pracę prasy. Podczas pracy prasy, jeśli powstaną niebezpieczne sytuacje, takie jak włożenie ręki operatora w formę, wówczas dzięki czujnikowi, który zauważy tę sytuację z wymaganą siłą sterującą zastosuje się cylinder 23, co spowoduje ruch wsteczny trzona tłokowego 29. Widełki 24 będą odepchnięte w kierunku ramy nośnej 2, wskazanym linią ciągłą na rys. 2, przez zadziałanie pręta 26, co powoduje rozłączenie promieniowych zębów 18, 21, a w wyniku tego rozłączenia siła bezwładności koła zamachowego 5 nie może być przeniesiona na wał korbowy. Dodatkowo, okładzina 16 umieszczona na prowadnicy kołowej 19 dociska się do bocznej ścianki ramy nośnej 2 hamując w ten sposób obracanie się wału korbowego 1 lb. W wyniku tego działania obracanie się prowadnicy kołowej 19 i wału korbowego można nagle zatrzymać. Zgodnie z tym można więc, nagle zatrzymać ruch wznoszący suwaka 12. Rolki 28 umieszczone na widełkach 24, które poruszają się do tyłu i do przodu dzięki pracy pręta roboczego 26, tworzą zespół w kształcie stożka o takim samym nachyleniu jak nachylenie skośnej ściany rowka 15 prowadnicy kołowej 19, przez co zmniejsza się do minimum ścieranie spowodowane tarciem w rowku 15 w przypadku ruchu do tyłu i do przodu. Tak, więc widełki 24 mogą się przesuwać gładko bez oporu tarcia przy zetknięciu z prowadnicą kołową 19. Niniejszy wynalazek można zrealizować na wiele sposobów bez odchodzenia od istoty i zakresu wynalazku. Dodatkowo, niniejszy wynalazek nie ogranicza się do przedstawionej i objaśnionej realizacji. Wszystkie odmiany w powyższym opisie i następujące zastrzeżenia wchodzą w zakres niniejszego wynalazku.

5 FIG

6 FIG.1 Departament Wydawnictw UP RP. Nakład 50 egz. Cena 2,00 zł.
