1 Izabela Góralczyk Ryszard Tytko ODNAWIALNE ŹRÓDŁA ENERGII Zbiór zadań dla techników i instalatorów

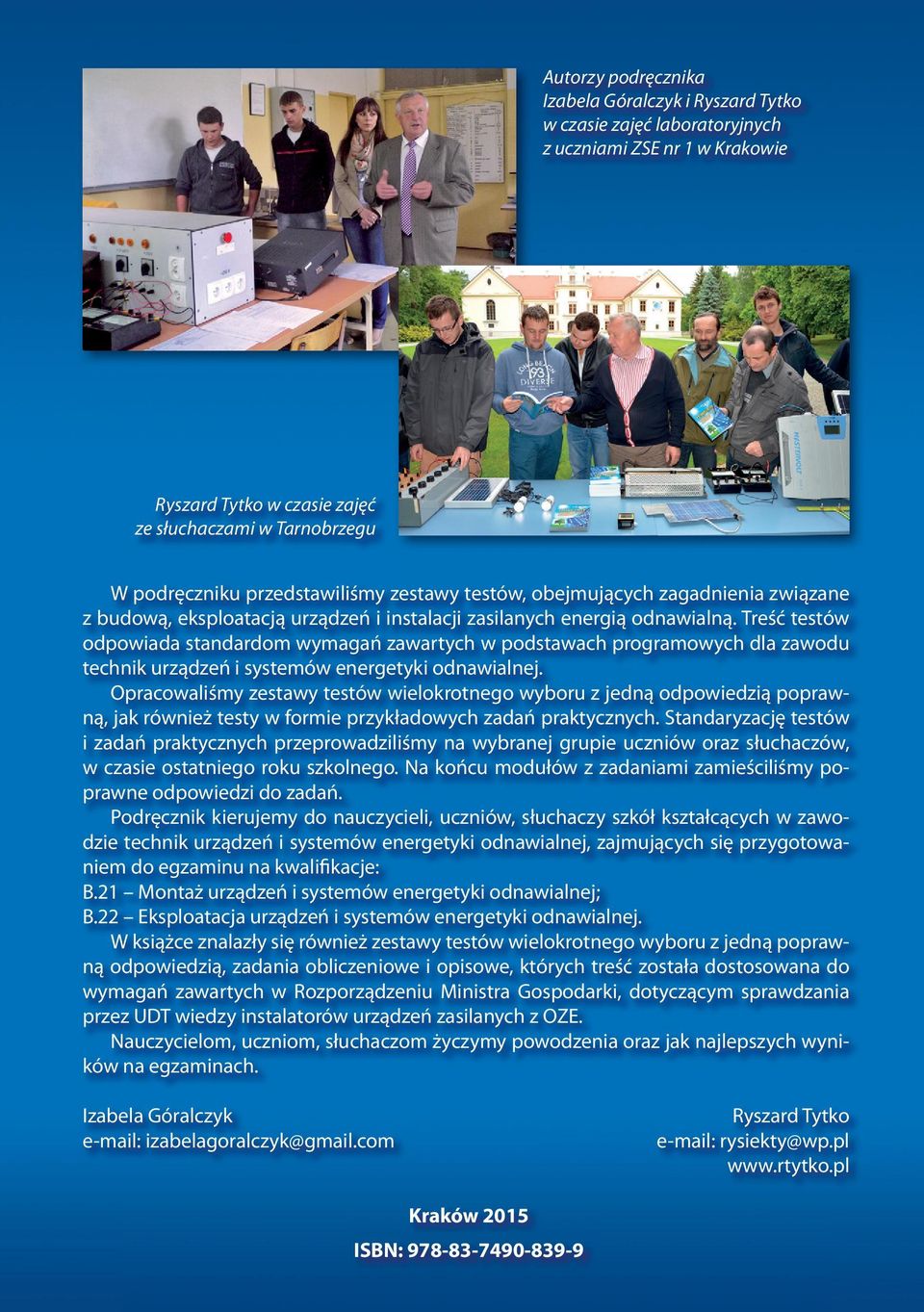

2 Autorzy podręcznika Izabela Góralczyk i Ryszard Tytko w czasie zajęć laboratoryjnych z uczniami ZSE nr 1 w Krakowie Ryszard Tytko w czasie zajęć ze słuchaczami w Tarnobrzegu W podręczniku przedstawiliśmy zestawy testów, obejmujących zagadnienia związane z budową, eksploatacją urządzeń i instalacji zasilanych energią odnawialną. Treść testów odpowiada standardom wymagań zawartych w podstawach programowych dla zawodu technik urządzeń i systemów energetyki odnawialnej. Opracowaliśmy zestawy testów wielokrotnego wyboru z jedną odpowiedzią poprawną, jak również testy w formie przykładowych zadań praktycznych. Standaryzację testów i zadań praktycznych przeprowadziliśmy na wybranej grupie uczniów oraz słuchaczów, w czasie ostatniego roku szkolnego. Na końcu modułów z zadaniami zamieściliśmy poprawne odpowiedzi do zadań. Podręcznik kierujemy do nauczycieli, uczniów, słuchaczy szkół kształcących w zawodzie technik urządzeń i systemów energetyki odnawialnej, zajmujących się przygotowaniem do egzaminu na kwalifikacje: B.21 Montaż urządzeń i systemów energetyki odnawialnej; B.22 Eksploatacja urządzeń i systemów energetyki odnawialnej. W książce znalazły się również zestawy testów wielokrotnego wyboru z jedną poprawną odpowiedzią, zadania obliczeniowe i opisowe, których treść została dostosowana do wymagań zawartych w Rozporządzeniu Ministra Gospodarki, dotyczącym sprawdzania przez UDT wiedzy instalatorów urządzeń zasilanych z OZE. Nauczycielom, uczniom, słuchaczom życzymy powodzenia oraz jak najlepszych wyników na egzaminach. Izabela Góralczyk izabelagoralczyk@gmail.com Ryszard Tytko rysiekty@wp.pl Kraków 2015 ISBN:

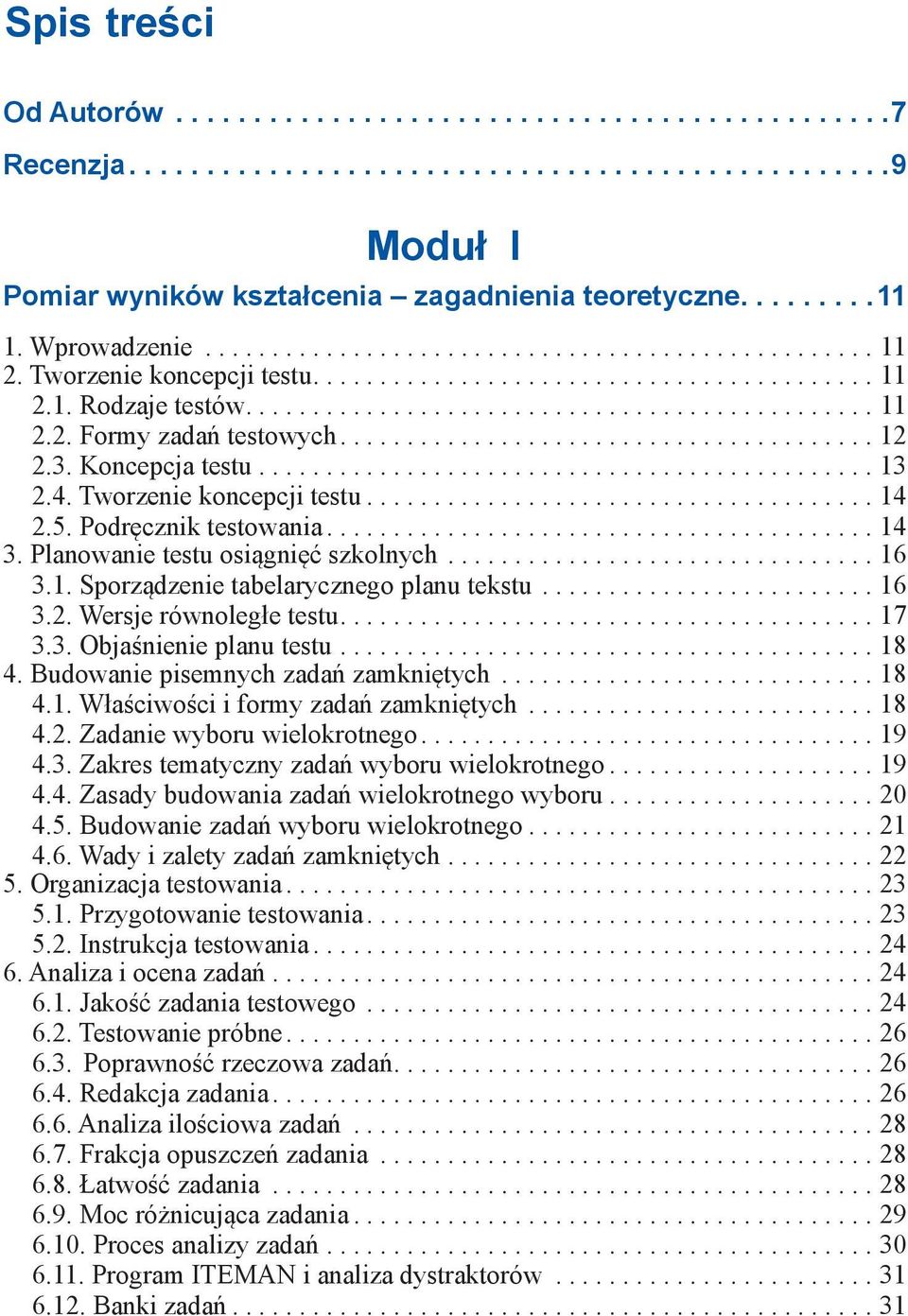

3 Spis treści Od Autorów... 7 Recenzja Moduł I Pomiar wyników kształcenia zagadnienia teoretyczne Wprowadzenie Tworzenie koncepcji testu Rodzaje testów Formy zadań testowych Koncepcja testu Tworzenie koncepcji testu Podręcznik testowania Planowanie testu osiągnięć szkolnych Sporządzenie tabelarycznego planu tekstu Wersje równoległe testu Objaśnienie planu testu Budowanie pisemnych zadań zamkniętych Właściwości i formy zadań zamkniętych Zadanie wyboru wielokrotnego Zakres tematyczny zadań wyboru wielokrotnego Zasady budowania zadań wielokrotnego wyboru Budowanie zadań wyboru wielokrotnego Wady i zalety zadań zamkniętych Organizacja testowania Przygotowanie testowania Instrukcja testowania Analiza i ocena zadań Jakość zadania testowego Testowanie próbne Poprawność rzeczowa zadań Redakcja zadania Analiza ilościowa zadań Frakcja opuszczeń zadania Łatwość zadania Moc różnicująca zadania Proces analizy zadań Program ITEMAN i analiza dystraktorów Banki zadań...31

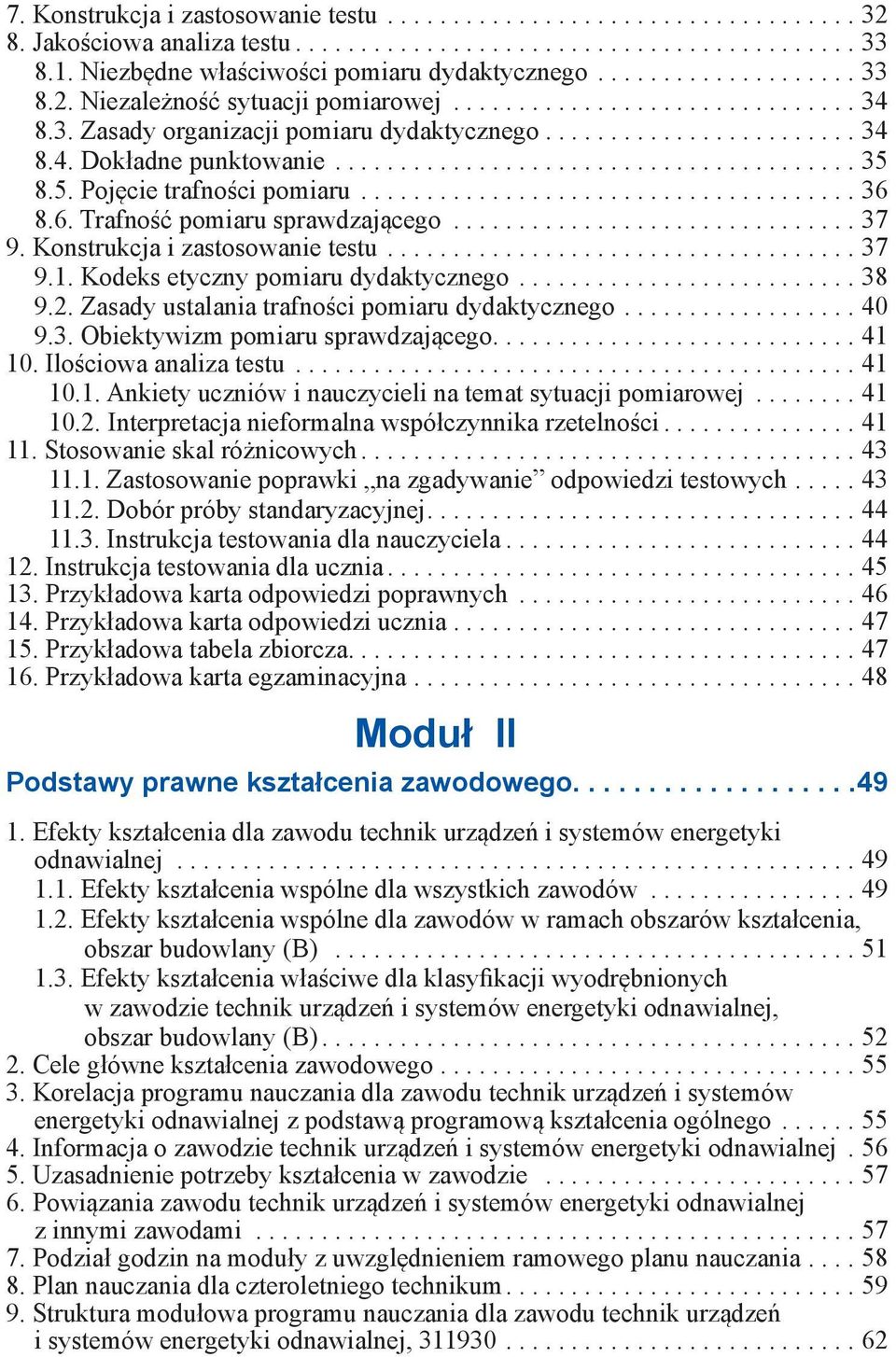

4 7. Konstrukcja i zastosowanie testu Jakościowa analiza testu Niezbędne właściwości pomiaru dydaktycznego Niezależność sytuacji pomiarowej Zasady organizacji pomiaru dydaktycznego Dokładne punktowanie Pojęcie trafności pomiaru Trafność pomiaru sprawdzającego Konstrukcja i zastosowanie testu Kodeks etyczny pomiaru dydaktycznego Zasady ustalania trafności pomiaru dydaktycznego Obiektywizm pomiaru sprawdzającego Ilościowa analiza testu Ankiety uczniów i nauczycieli na temat sytuacji pomiarowej Interpretacja nieformalna współczynnika rzetelności Stosowanie skal różnicowych Zastosowanie poprawki na zgadywanie odpowiedzi testowych Dobór próby standaryzacyjnej Instrukcja testowania dla nauczyciela Instrukcja testowania dla ucznia Przykładowa karta odpowiedzi poprawnych Przykładowa karta odpowiedzi ucznia Przykładowa tabela zbiorcza Przykładowa karta egzaminacyjna...48 Moduł II Podstawy prawne kształcenia zawodowego Efekty kształcenia dla zawodu technik urządzeń i systemów energetyki odnawialnej Efekty kształcenia wspólne dla wszystkich zawodów Efekty kształcenia wspólne dla zawodów w ramach obszarów kształcenia, obszar budowlany (B) Efekty kształcenia właściwe dla klasyfikacji wyodrębnionych w zawodzie technik urządzeń i systemów energetyki odnawialnej, obszar budowlany (B) Cele główne kształcenia zawodowego Korelacja programu nauczania dla zawodu technik urządzeń i systemów energetyki odnawialnej z podstawą programową kształcenia ogólnego Informacja o zawodzie technik urządzeń i systemów energetyki odnawialnej Uzasadnienie potrzeby kształcenia w zawodzie Powiązania zawodu technik urządzeń i systemów energetyki odnawialnej z innymi zawodami Podział godzin na moduły z uwzględnieniem ramowego planu nauczania Plan nauczania dla czteroletniego technikum Struktura modułowa programu nauczania dla zawodu technik urządzeń i systemów energetyki odnawialnej,

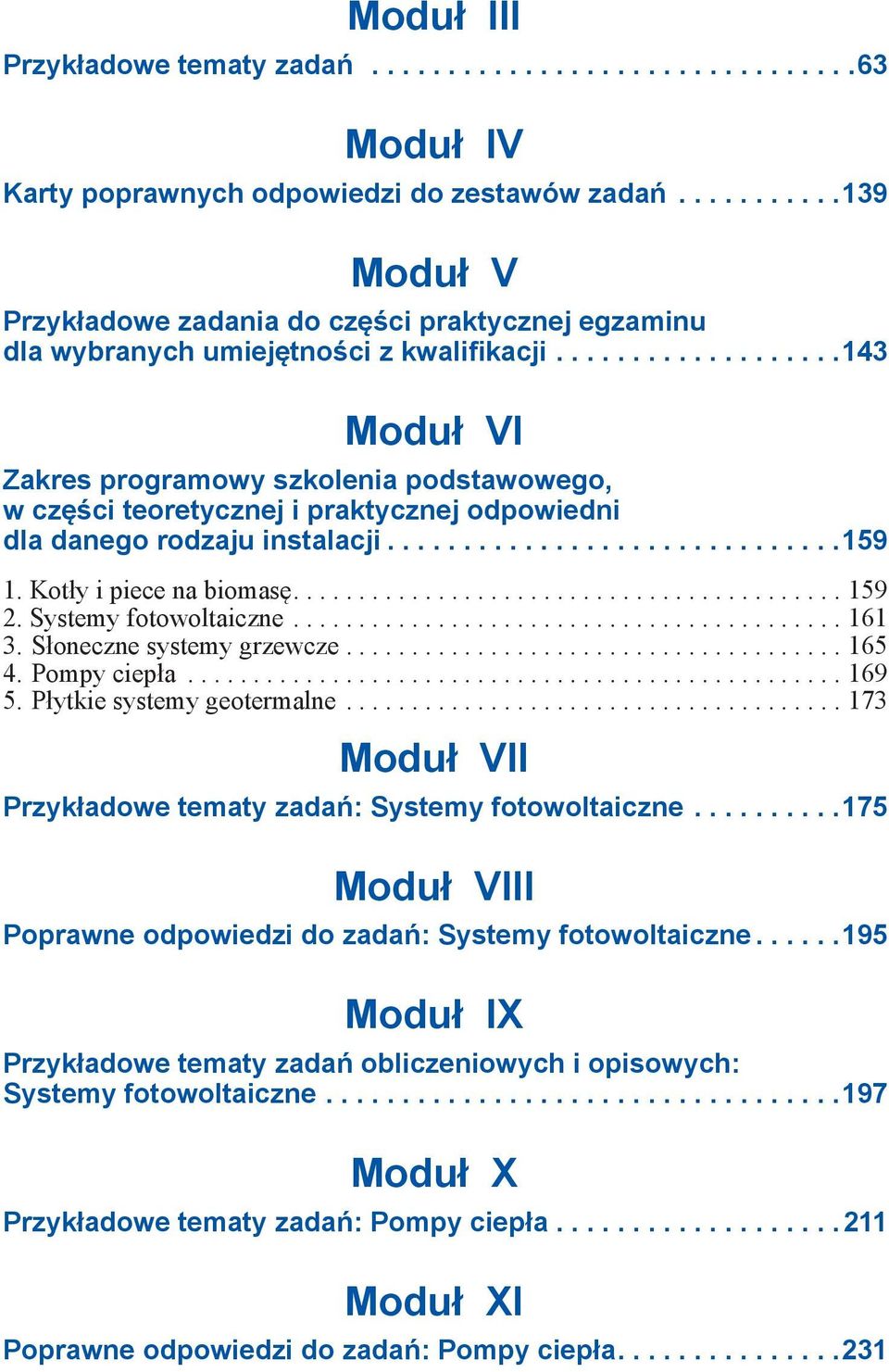

5 Moduł III Przykładowe tematy zadań Moduł IV Karty poprawnych odpowiedzi do zestawów zadań Moduł V Przykładowe zadania do części praktycznej egzaminu dla wybranych umiejętności z kwalifikacji Moduł VI Zakres programowy szkolenia podstawowego, w części teoretycznej i praktycznej odpowiedni dla danego rodzaju instalacji Kotły i piece na biomasę Systemy fotowoltaiczne Słoneczne systemy grzewcze Pompy ciepła Płytkie systemy geotermalne Moduł VII Przykładowe tematy zadań: Systemy fotowoltaiczne Moduł VIII Poprawne odpowiedzi do zadań: Systemy fotowoltaiczne Moduł IX Przykładowe tematy zadań obliczeniowych i opisowych: Systemy fotowoltaiczne Moduł X Przykładowe tematy zadań: Pompy ciepła Moduł XI Poprawne odpowiedzi do zadań: Pompy ciepła

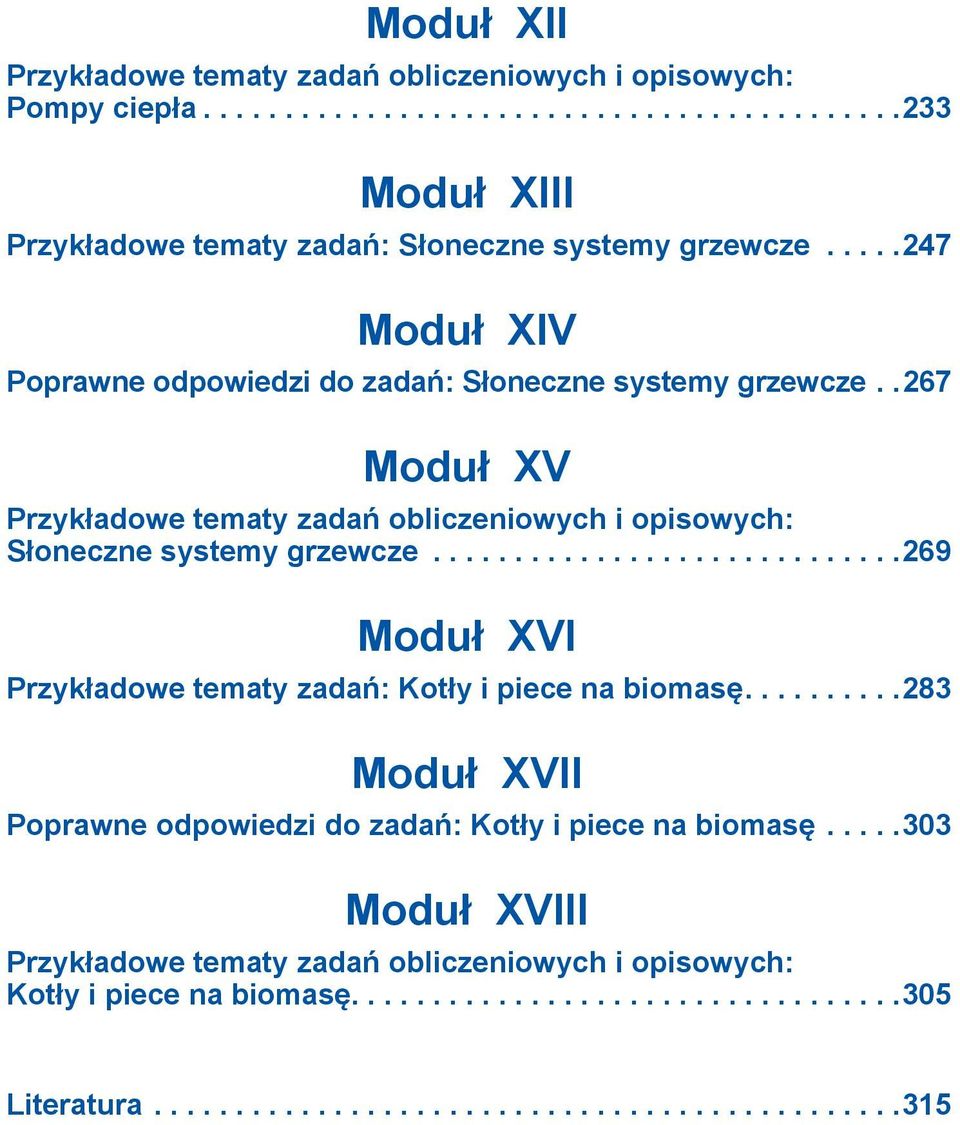

6 Moduł XII Przykładowe tematy zadań obliczeniowych i opisowych: Pompy ciepła Moduł XIII Przykładowe tematy zadań: Słoneczne systemy grzewcze Moduł XIV Poprawne odpowiedzi do zadań: Słoneczne systemy grzewcze Moduł XV Przykładowe tematy zadań obliczeniowych i opisowych: Słoneczne systemy grzewcze Moduł XVI Przykładowe tematy zadań: Kotły i piece na biomasę Moduł XVII Poprawne odpowiedzi do zadań: Kotły i piece na biomasę Moduł XVIII Przykładowe tematy zadań obliczeniowych i opisowych: Kotły i piece na biomasę Literatura

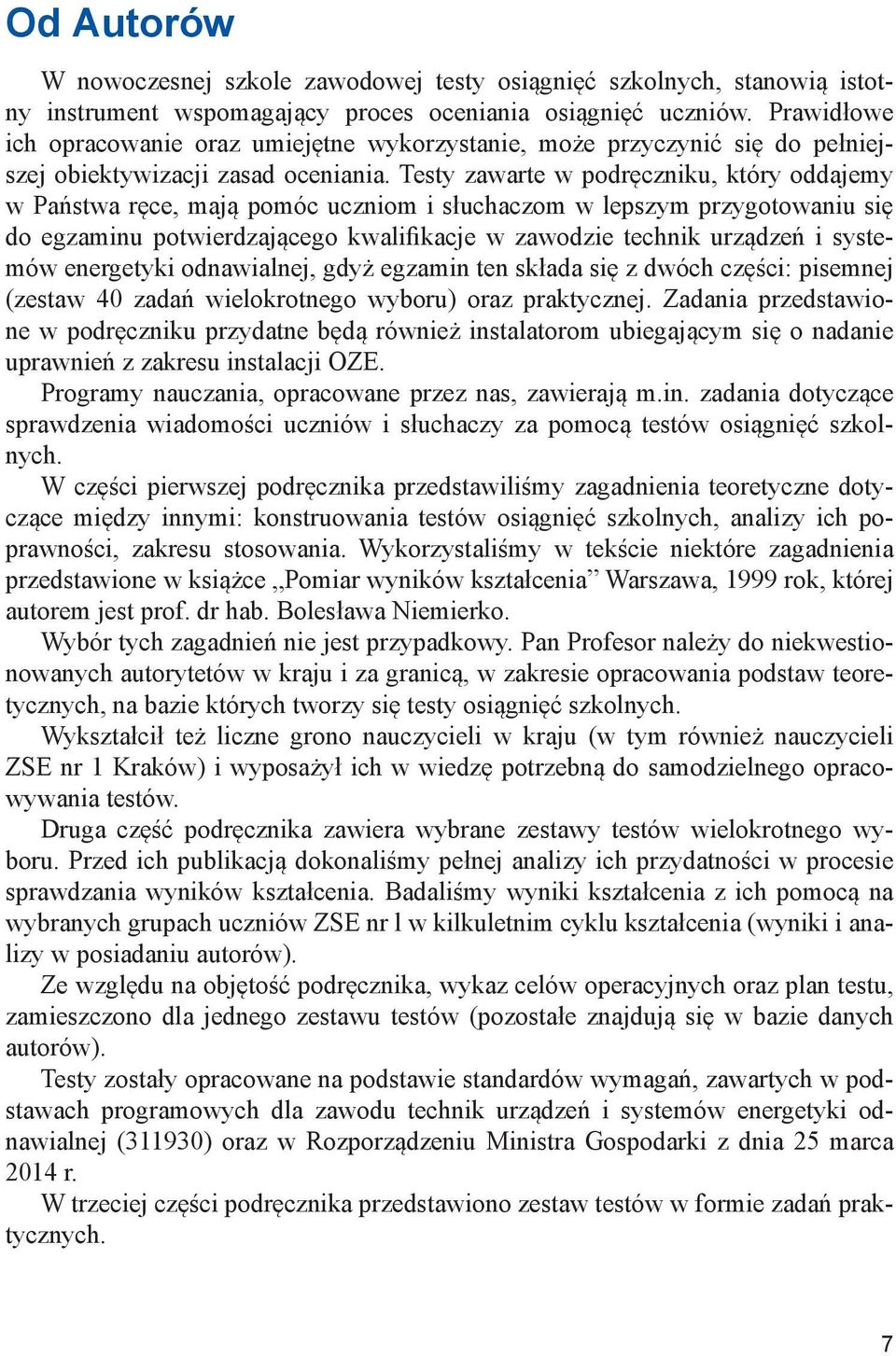

7 Od Autorów W nowoczesnej szkole zawodowej testy osiągnięć szkolnych, stanowią istotny instrument wspomagający proces oceniania osiągnięć uczniów. Prawidłowe ich opracowanie oraz umiejętne wykorzystanie, może przyczynić się do pełniejszej obiektywizacji zasad oceniania. Testy zawarte w podręczniku, który oddajemy w Państwa ręce, mają pomóc uczniom i słuchaczom w lepszym przygotowaniu się do egzaminu potwierdzającego kwalifikacje w zawodzie technik urządzeń i systemów energetyki odnawialnej, gdyż egzamin ten składa się z dwóch części: pisemnej (zestaw 40 zadań wielokrotnego wyboru) oraz praktycznej. Zadania przedstawione w podręczniku przydatne będą również instalatorom ubiegającym się o nadanie uprawnień z zakresu instalacji OZE. Programy nauczania, opracowane przez nas, zawierają m.in. zadania dotyczące sprawdzenia wiadomości uczniów i słuchaczy za pomocą testów osiągnięć szkolnych. W części pierwszej podręcznika przedstawiliśmy zagadnienia teoretyczne dotyczące między innymi: konstruowania testów osiągnięć szkolnych, analizy ich poprawności, zakresu stosowania. Wykorzystaliśmy w tekście niektóre zagadnienia przedstawione w książce Pomiar wyników kształcenia Warszawa, 1999 rok, której autorem jest prof. dr hab. Bolesława Niemierko. Wybór tych zagadnień nie jest przypadkowy. Pan Profesor należy do niekwestionowanych autorytetów w kraju i za granicą, w zakresie opracowania podstaw teoretycznych, na bazie których tworzy się testy osiągnięć szkolnych. Wykształcił też liczne grono nauczycieli w kraju (w tym również nauczycieli ZSE nr 1 Kraków) i wyposażył ich w wiedzę potrzebną do samodzielnego opracowywania testów. Druga część podręcznika zawiera wybrane zestawy testów wielokrotnego wyboru. Przed ich publikacją dokonaliśmy pełnej analizy ich przydatności w procesie sprawdzania wyników kształcenia. Badaliśmy wyniki kształcenia z ich pomocą na wybranych grupach uczniów ZSE nr l w kilkuletnim cyklu kształcenia (wyniki i analizy w posiadaniu autorów). Ze względu na objętość podręcznika, wykaz celów operacyjnych oraz plan testu, zamieszczono dla jednego zestawu testów (pozostałe znajdują się w bazie danych autorów). Testy zostały opracowane na podstawie standardów wymagań, zawartych w podstawach programowych dla zawodu technik urządzeń i systemów energetyki odnawialnej (311930) oraz w Rozporządzeniu Ministra Gospodarki z dnia 25 marca 2014 r. W trzeciej części podręcznika przedstawiono zestaw testów w formie zadań praktycznych. 7

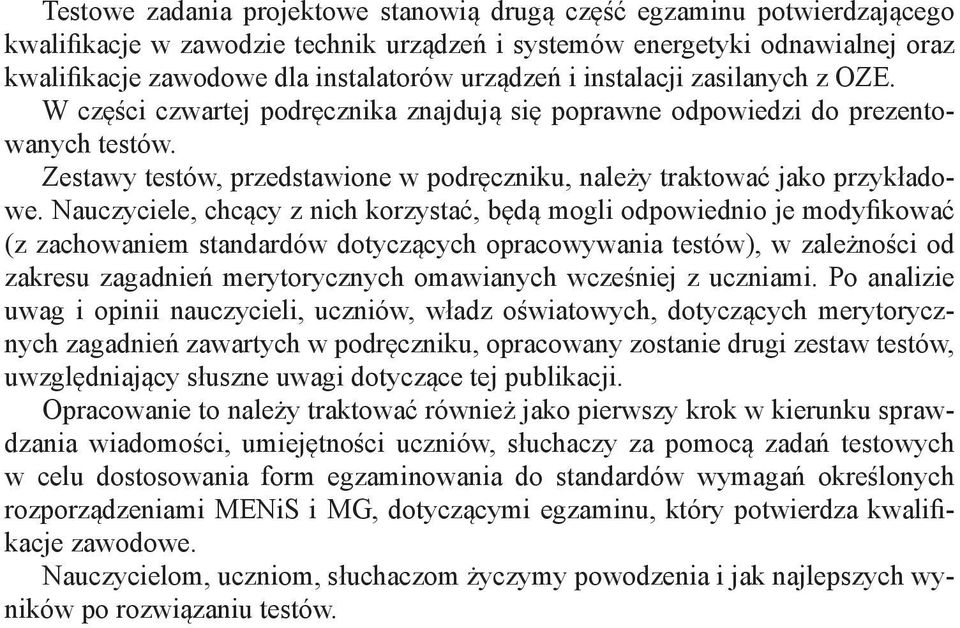

8 Testowe zadania projektowe stanowią drugą część egzaminu potwierdzającego kwalifikacje w zawodzie technik urządzeń i systemów energetyki odnawialnej oraz kwalifikacje zawodowe dla instalatorów urządzeń i instalacji zasilanych z OZE. W części czwartej podręcznika znajdują się poprawne odpowiedzi do prezentowanych testów. Zestawy testów, przedstawione w podręczniku, należy traktować jako przykładowe. Nauczyciele, chcący z nich korzystać, będą mogli odpowiednio je modyfikować (z zachowaniem standardów dotyczących opracowywania testów), w zależności od zakresu zagadnień merytorycznych omawianych wcześniej z uczniami. Po analizie uwag i opinii nauczycieli, uczniów, władz oświatowych, dotyczących merytorycznych zagadnień zawartych w podręczniku, opracowany zostanie drugi zestaw testów, uwzględniający słuszne uwagi dotyczące tej publikacji. Opracowanie to należy traktować również jako pierwszy krok w kierunku sprawdzania wiadomości, umiejętności uczniów, słuchaczy za pomocą zadań testowych w celu dostosowania form egzaminowania do standardów wymagań określonych rozporządzeniami MENiS i MG, dotyczącymi egzaminu, który potwierdza kwalifikacje zawodowe. Nauczycielom, uczniom, słuchaczom życzymy powodzenia i jak najlepszych wyników po rozwiązaniu testów.

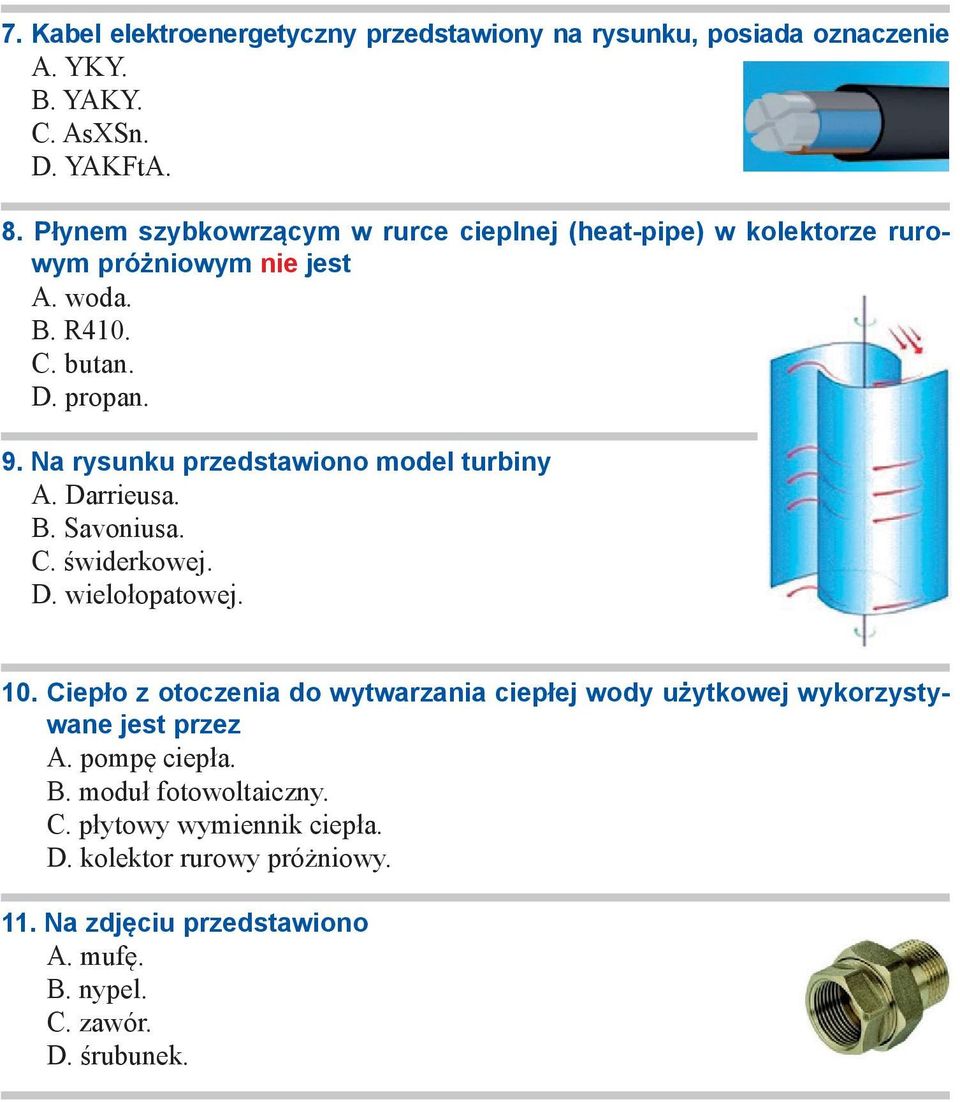

9 Savoniusa z n, Silniki wiatrowe dzieli si te, ze wzgl du na u o enie osi o 7. Kabel elektroenergetyczny przedstawiony o poziomej na rysunku, osi obrotu posiada rys. 307; oznaczenie A. YKY. o pionowej osi obrotu rys B. YAKY. W ród silników wiatrowych, wolnobie nych wyró nia si s C. AsXSn. widerkowe rys. 332; D. YAKFtA. karuzelowe rys. 309a; rotorowe rys. 309b. 8. Płynem szybkowrzącym w rurce cieplnej (heat-pipe) w kolektorze rurowym próżniowym nie jest A. woda. B. R410. C. butan. D. propan. a) b) 9. Na rysunku przedstawiono model turbiny A. Darrieusa. B. Savoniusa. C. świderkowej. D. wielołopatowej. Rys wiatrowy obrotu: a) karuze 10. Ciepło z otoczenia do wytwarzania 380 ciepłej wody użytkowej wykorzystywane jest przez A. pompę ciepła. B. moduł fotowoltaiczny. C. płytowy wymiennik ciepła. D. kolektor rurowy próżniowy. 11. Na zdjęciu przedstawiono A. mufę. B. nypel. C. zawór. D. śrubunek.

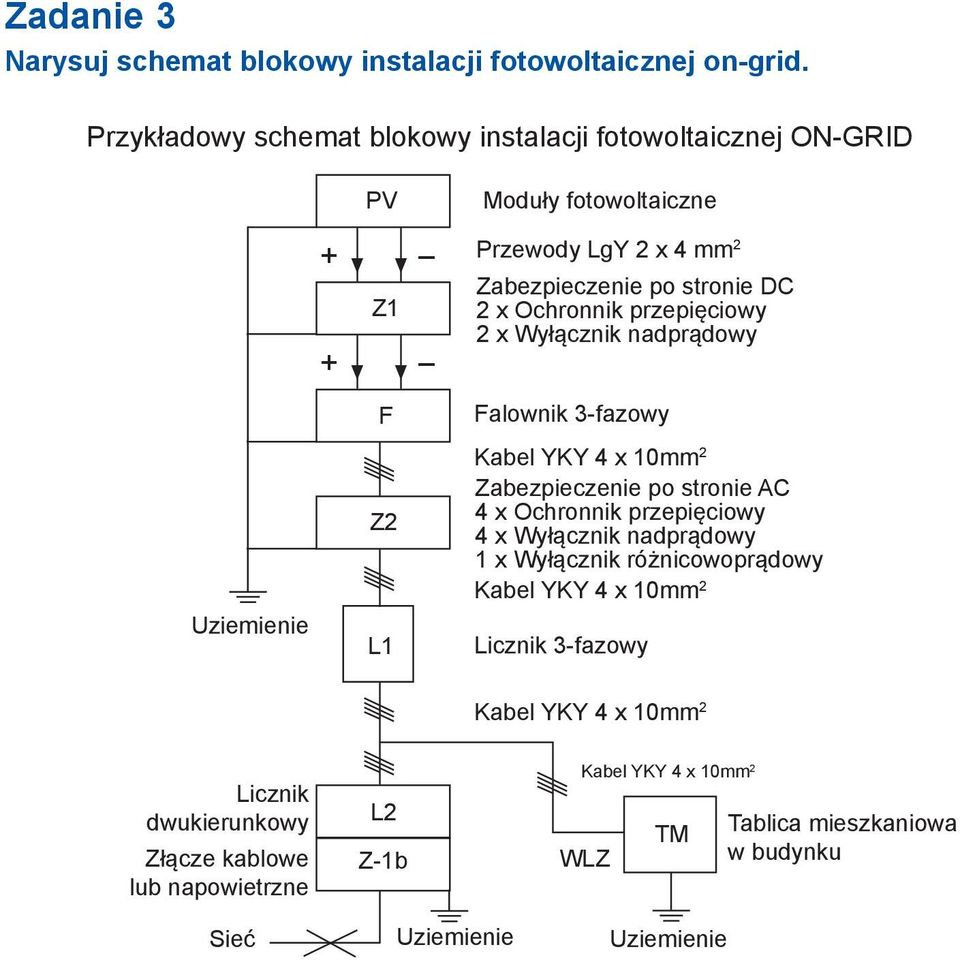

10 Zadanie 3 Narysuj schemat blokowy instalacji fotowoltaicznej on-grid. Przykładowy schemat blokowy instalacji fotowoltaicznej ON-GRID PV Moduły fotowoltaiczne + + Z1 Przewody LgY 2 x 4 mm 2 Zabezpieczenie po stronie DC 2 x Ochronnik przepięciowy 2 x Wyłącznik nadprądowy F Falownik 3-fazowy Uziemienie Z2 L1 Kabel YKY 4 x 10mm 2 Zabezpieczenie po stronie AC 4 x Ochronnik przepięciowy 4 x Wyłącznik nadprądowy 1 x Wyłącznik różnicowoprądowy Kabel YKY 4 x 10mm 2 Licznik 3-fazowy Kabel YKY 4 x 10mm 2 Licznik dwukierunkowy Złącze kablowe lub napowietrzne L2 Z-1b Kabel YKY 4 x 10mm 2 WLZ TM Tablica mieszkaniowa w budynku Sieć Uziemienie Uziemienie
