2 Regionalny Program Operacyjny Województwa Podlaskiego na lata Oś Priorytetowa V. Gospodarka niskoemisyjna Działanie 5.1 Energetyka oparta na odnawialnych źródłach energii

3 Możliwość skorzystania z darmowej energii! Dofinansowanie do 85 %!!!!

4 Cele projektu: Poprawa jakości powietrza Wspieranie wytwarzania energii pochodzącej ze źródeł odnawialnych Przejście na gospodarkę niskoemisyjną

5 Wsparciem będą objęte projekty dotyczące inwestycji z zakresu budowy nowych lub zwiększenia mocy jednostek wytwarzania energii elektrycznej i ciepła z OZE (biomasy, biogazu, energii wiatru, słońca, wody oraz Ziemi) wraz z podłączeniem do sieci dystrybucyjnej /przesyłowej. energia wodna do 5 MWe, energia wiatru do 5 MWe, energia słoneczna do 2 MWe/MWth, energia geotermalna do 2 MWth, energia biogazu do 1 MWe, energia biomasy do 5 MWth/MWe.

6 I. Informacje ogólne energia promieniowania słonecznego 1360 W/m² w atmosferze ok W/m² na powierzchni Promieniowanie całkowite

7 Zasoby energii słonecznej w Polsce. Dla Polski roczna wielkość napromieniowania wynosi w zależności od położenia od 900 do 1150 kwh/m² Średnie nasłonecznienie wynosi 1600 godzin na rok Warunki meteorologiczne charakteryzują się bardzo nierównym rozkładem gęstości promieniowania słonecznego w cyklu rocznym

8 Jak wykorzystać energię słońca? Energia pierwotna Energia słoneczna Energia słoneczna System przetwarzający energię Kolektory słoneczne Panele fotowoltaiczne Energia użyteczna Energia cieplna Energia elektryczna Kolektory słoneczne i panele fotowoltaiczne to dwie różne technologie!

9 II. Kolektory słoneczne Kolektor płaski Kolektor próżniowy z zwierciadłem CPC Kolektor próżniowy

10 Elementy instalacji solarnej: 1) bateria kolektorów słonecznych 2) odpowietrznik 3) grupa pompowa 4) naczynie rozszerzalnościowe 5) zasobnik solarny CWU 6) panel sterujący 7) płyn solarny Oraz zestaw montażowy na odpowiedni rodzaj dachu.

11 Czynniki warunkujące prawidłowy dobór instalacji solarnej. energia użyteczna energia promieniowania słonecznego typ (rodzaj) użytego kolektora pochylenie i orientacja kolektora właściwe określenie zużycia c.w.u. stopień pokrycia zapotrzebowania na ciepło przez kolektor

12 Pochylenie płaszczyzny kolektora. Dla promieniowania Optymalny kąt nachylenia w okresie, w stopniach I II III IV V VI VII VIII IX X XI XII IV-X I-XII Całkowitego Bezpośredniego

13 Stopień pokrycia zapotrzebowania. Prawidłowy dobór stopnia pokrycia zapotrzebowania na ciepło przez kolektor 50 do 60% całorocznego zapotrzebowania energii na podgrzew CWU w domu jedno- lub dwurodzinnym 35 do 45% całorocznego zapotrzebowania energii na podgrzew CWU w budynkach wielorodzinnych, szpitalach. UWAGA! Wysokowydajny kolektor powinien współdziałać z innymi dobrej jakości elementami instalacji solarnej, tj. zasobnikiem, pompą, układem sterowania, itd.

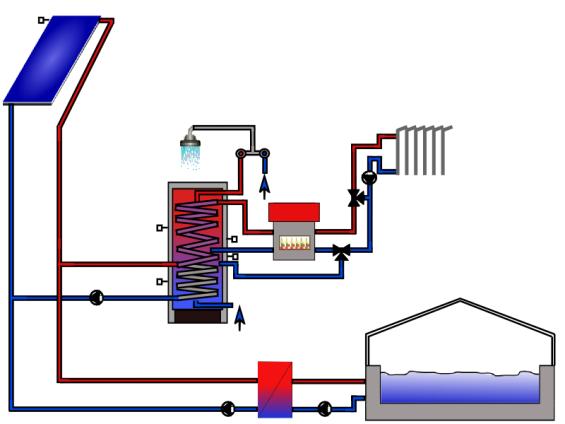

14 Przykładowy schemat nr 1 c.w.u.

15 Przykładowy schemat nr 2 c.w.u.

16 Stopień pokrycia zapotrzebowania w ciągu roku.

17 III. Fotowoltaika

18 Elementy instalacji fotowoltaicznej

19 Systemy podłączone do sieci

20 1. Moduły solarne (PV) 2. Skrzynka łączeniowa 3. Inwerter 4. Licznik energii 5. Połączenie z siecią 6. Odbiorniki energii

21 System autonomiczny ( wyspowy albo OFF GRID)

22 System mieszany: autonomiczny z dodatkowym podłączeniem sieci publicznej.

23

24

25

26 Uzysk z instalacji fotowoltaicznej Na podstawie symulacji w programie POLYSUN.

27 Uzysk w poszczególnych miesiącach z instalacji fotowoltaicznej

28 IV. Koszt instalacji Instalacja OZE Instalacja solarna 3 kolektory, zbiornik 300l Instalacja fotowoltaiczna 3 kw Średni koszt instalacji Koszt dla mieszkańca 15 % Ok PLN Ok PLN Ok PLN Ok PLN

29 V. Planowanie inwestycji Prawidłowo wypełniona ankieta Dobór odpowiedniego systemu instalacji Realizacja

30 VI. Przykładowe realizacje.

31 Instalacje na dachach skośnych.

32 Instalacja na elewacji. Instalacja na dachu skośnym.

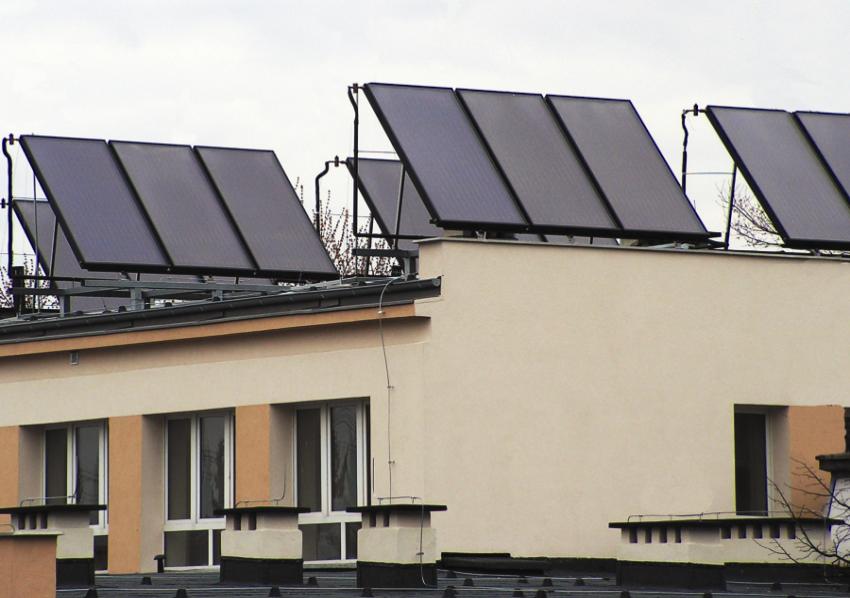

33 Instalacja na dachu płaskim.

34 Instalacja na gruncie. Instalacja na dachu skośnym.
