Szafki ARCA NOWOŚĆ. Wytrzymałe szafki poliwęglanowe. Najlepsza ochrona w trudnych warunkach

Transkrypt

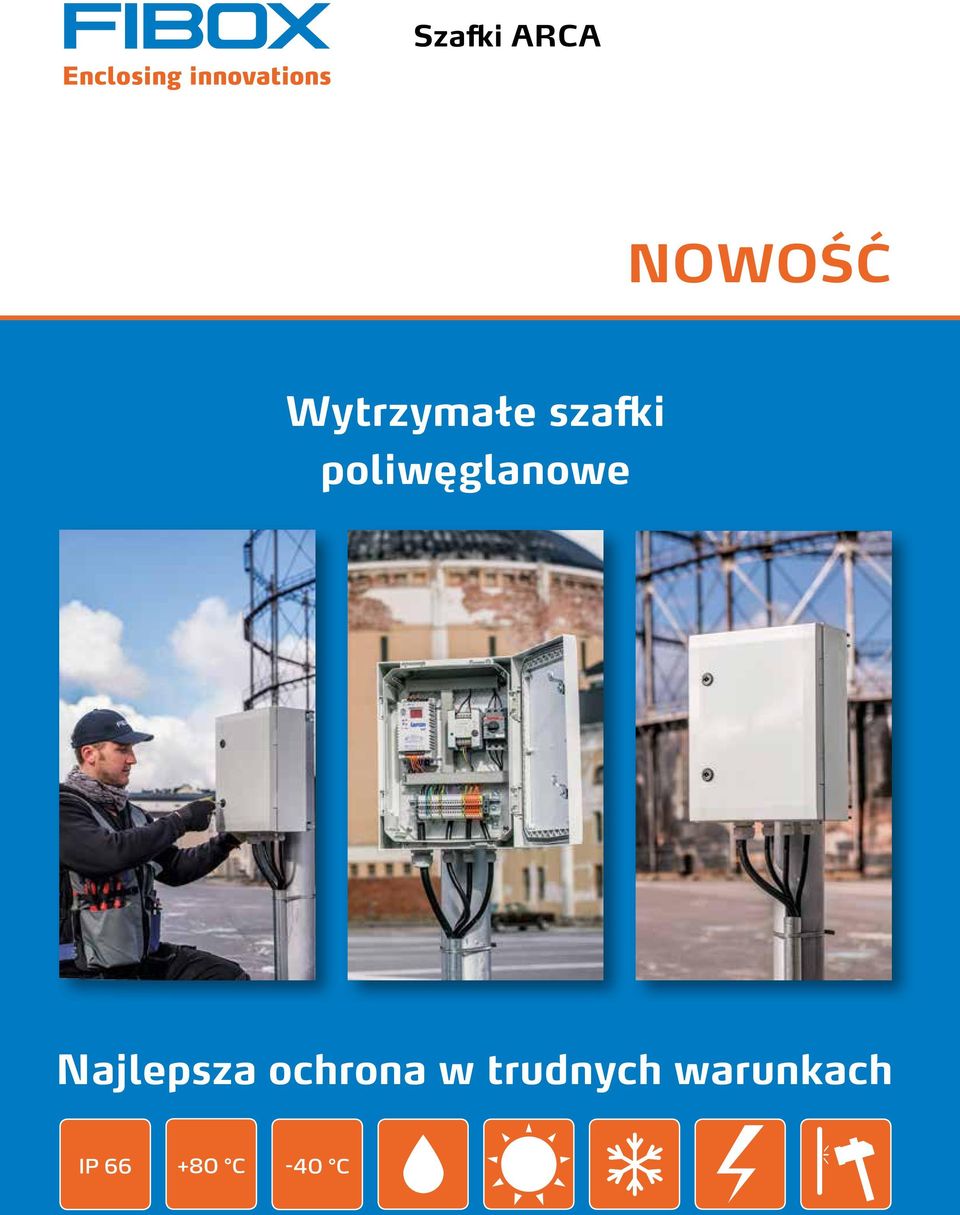

1 Szafki ARCA NOWOŚĆ Wytrzymałe szafki poliwęglanowe Najlepsza ochrona w trudnych warunkach

2 Nowość! Fibox ARCA Fibox ARCA - Szafki poliwęglanowe do stosowania w trudnych warunkach Poliwęglan Szafki wykonane z materiału, który nie koroduje i nadaje się do stosowania w trudnych środowiskach - dobra ochrona i zachowanie właściwości w długim okresie czasu Łatwość otworowania - brak konieczności stosowania skomplikowanych narzędzi, obrabiane krawędzie nie korodują Estetyczny wygląd nawet długo po instalacji Niska waga ułatwia transport oraz instalację Zgodność z Dyrektywą Niskonapięciową 2006/95/EC do 1500V DC Szeroki zakres temperatur, w których szafki można stosować Odporność tworzywa na promieniowanie UV umożliwia stosowanie szafek na zewnątrz Dobra odporność na działanie środków chemicznych Materiał trudnopalny, samogasnący - UL 94-5VA Solidna konstrukcja IP 66 zapewnienia szczelność przed pyłem i wodą Doskonała odporność mechaniczna - IK 10 Doskonala ochrona przed wandalizmem Opatentowany system zawiasów umożliwiający szerokie otwarcie drzwi (120 C) oraz montaż aparatury na drzwiach Różne sposoby zamykania dla zapewnienia odpowiedniego rozwiązania dla każdej aplikacji Innowacje Opatentowany system drzwi wewnętrznych, których montaż nie wymaga narzędzi Opatentowany system ram do montażu aparatury modułowej - łatwy i szybki montaż Wypusty montażowe w dnie i ściankach bocznych podstawy oraz na wewnętrznej stronie drzwi Regulowana glębokość zabudowy płyt montażowych Szeroki wybor akcesoriów

3 Nowość! Fibox ARCA Drzwi Kąt otwarcia drzwi 120 Zawiasy na dłuższym lub krótszym boku Dodatkowe wypusty montażowe na wewnętrznej stronie drzwi Łatwy dostęp do wnętrza szafki Dostępny ogranicznik otwarcia drzwi Opatentowany system zawiasów Łatwy montaż i eststyczny wygląd Kołnierz podstawy Poprawia sztywność oraz zapewnia szczelność Ułatwia odprowadzanie wody Zamknięcie Zamek dwupiórkowy 3mm Wymienne wkładki Wypusty montażowe Wypusty montażowe umieszczone są w dnie i na bokach podstawy oraz na wewnętrznej stronie drzwi Uszczelka Szeroka, wysokiej jakości uszczelka zapewnia doskonałą szczelność szafki Wzmocnienie drzwi Zintegrowana z drzwiami rama z kratownicą poprawia ich sztywność Narożnik podstawy Podwójna ścianka w narożniku podstawy umożliwia montaż naścienny szafki bez obniżania stopnia ochrony Konstrukcja narożnika wzmacnia szafkę i poprawia jej sztywność

4 Podstawa Podstawy szafek ARCA wykonane są z odpornego mechanicznie poliwęglanu, który oferuje doskonałe właściwości: Nie koroduje Jest odporny na udary mechaniczne Nie wymaga konserwacji Jest odporny na UV Estetycznie wygląda Zestaw do montażu aparatury modułowej * Zawiera profile wsporcze oraz szyny DIN, płytę czołową, uchwyty narożne oraz śruby montażowe Łatwy i szybki montaż Opatentowane rozwiązanie Regulowana głębokość zabudowy płyty montażowej* Wsporniki narożne umożliwiają regulację głębokości zabudowy płyty montażowej Płyta montażowa Stal ocynkowana jako standard Pertinax lub perforowana stal ocynkowana jako opcja Drzwi wewnętrzne * Montaż nie wymaga użycia narzędzi Możliwość instalacji zamka Opatentowane rozwiązanie Przeszklone drzwi * Możliwość inspekcji aparatury bez otwierania drzwi Rozwiązanie zalecane do stosowania z drzwiami wewnętrznymi Uchwyty do montażu na ścianie * Dwie wersje, odległość szafki od ściany 10 lub 40mm Zamknięcie z klamką * Zamknięcie 3-punktowe Możliwość użycia wkładek patentowych w różnych standardach Płytki boczne/flansze * Dostępne płytki gładkie, z przetłoczeniami pod dławnice oraz membranowe Dostępne głowice dla kabli o dużych przekrojach - do 60 mm średnicy zewnętrznej Prowadnica drzwi W rozmiarach od 6040 instalowana jest standardowo prowadnica drzwi, która ułatwia ich zamykanie *Akcesoria. Należy zamawiać oddzielnie.

5 SZAFKI Wymiary Wymiary zewnętrzne (mm) Szare drzwi, zamek dwupiórkowy Szare drzwi z klamką Symbol Drzwi przeszklone, zamek dwupiórkowy Drzwi przeszklone z klamką 300x200x150 ARCA ARCA S ARCA W ARCA WS 400x300x150 ARCA ARCA S ARCA W ARCA WS 400x300x210 ARCA ARCA S ARCA W ARCA WS 500x400x210 ARCA ARCA S ARCA W ARCA WS 600x400x210 ARCA ARCA S ARCA W ARCA WS 700x500x300 ARCA ARCA S ARCA W ARCA WS 800x600x300 ARCA ARCA S ARCA W ARCA WS 200x300x150 ARCA ARCA S ARCA W ARCA WS 300x400x150 ARCA ARCA S ARCA W ARCA WS 300x400x210 ARCA ARCA S ARCA W ARCA WS 400x500x210 ARCA ARCA S ARCA W ARCA WS 400x600x210 ARCA ARCA S ARCA W ARCA WS 500x700x300 ARCA ARCA S ARCA W ARCA WS 600x800x300 ARCA ARCA S ARCA W ARCA WS Dostępne wersje z flanszą - do symbolu zamówieniowego należy dodać literę F - np.: ARCA F, ARCA SF AKCESORIA Płyty montażowe: stal ocynkowana (2mm) w standardzie, Pertinax (5mm) i stal ocynkowana perforowana na specjalne zamówienie Zestawy do regulacji głębokości zabudowy: 4 wsporniki narożne, 4 uchwyty Zestaw wsporczy, 2 szyny metalowe Zestawy do montażu na słupie: 2 szyny poziome, 2 uchwyty, 2 metalowe taśmy mocujące Daszki do ochrony przed deszczem i śniegiem Zestawy montażowe do aparatury modułowej: 4 wsporniki narożne, 2 szyny wsporcze, szyny DIN, maskownica Zestawy uchwytów do montażu na ścianie: 4 uchwyty, 4 śruby mocujące Zamknięcia: zamki dwupiórkowe z możliwością wymiany wkładu, klamki z możliwością montażu wkładki patentowej Zestawy drzwi wewnętrznych: stal ocynkowana ARCA INFORMACJE TECHNICZNE CECHA PC Materiał Poliwęglan z dodatkiem włókna szklanego Stopień ochrony (EN 60529) IP 66 Wytrzymałość mechaniczna (EN 62262) IK C/ IK C Zakres temperaturowy Celsjusz (praca ciągła) C Fahrenheit F Zakres temperaturowy Celsjusz (krótkotrwale) C Fahrenheit F Klasa izolacyjności Izolacja zupełna (II) Kolor elementów szarych RAL 7035 (szary przemysłowy) Próba rozżażonego drutu (IEC ) 960 Toksyczność Bezhalogenowy (DIN/VDE 0472, Part 815) Klasa palności (materiał) UL 94-5VA Odporność na promieniowanie UV UL 508; 720 godzin w wezerometrze Materiał uszczelki PUR Odporność chemiczna Dobra EN/IEC 62208, EN/IEC ZGODNOŚĆ Z NORMAMI Dyrektywa RoHS 2011/65/EU Dyrektywa Niskonapięciowa 2006/95/EC (do 1500 VDC) Zastrzega się prawo do zmiany danych bez uprzedzenia.

6 FIBOX Sp. z o.o. ul. Dzięcioła Warszawa tel fax info@fibox.pl code
