1 SZAFY RACK 19" I AKCESORIA PROFESJONALNE ROZWIĄZANIA KATALOG PRODUKTÓW

2 SZAFY RACK 19" WISZĄCE Wymiar y opakowania szaf y złożonej Wymiar y opakowania szaf y rozłożonej Objętość [m³] Objętość [m³] Waga [kg] 600x450x x460x x465x x450x x460x x520x W x450x x460x x615x W x600x x610x x615x W x600x x610x x615x Rozmiar [U] Wymiar y W W6409 Model IDEALNE ROZWIĄZANIA DLA MAŁYCH SIECI KOMPUTEROWYCH, SYSTEMÓW ALARMOWYCH, CCTV ORAZ RTV

3 KONFIGURACJA Opcja dodatkowych wentylatorów Nasze szafy Rack charakteryzują się bardzo dobrym współczynnikiem wentylacji oraz rozpraszania ciepła. Istnieje również możliwość zainstalowania dodatkowych wentylatorów. Różne metody instalacji drzwi Konstrukcja pozwala na zainstalowanie drzwi w dwojaki sposób, czyli jako "lewe" bądź "prawe". Zdejmowane boczne ścianki Boczne panele mogą być zdejmowane bez użycia jakichkolwiek narzędzi (drzwi zatrzaskowe), co daje jeszcze większy dostęp do montowanych urządzeń. Łatwe wprowadzenie przewodów W szafie występują różne możliwości wprowadzenia przewodów w części tylnej. Możemy je doprowadzić zarówno od góry jak i od dołu po odkręceniu zaślepki. DEFINICJA MODELI X X X XX XX SERIA W - wiszące D - dwusekcyjne S - stojące OPCJA DP - drzwi perforowane 2 SZEROKOŚĆ 3 GŁĘBOKOŚĆ 4 ROZMIAR 6-600mm 8-800mm 4-450mm 6-600mm 8-800mm mm 06-6U 09-9U 12-12U 15-15U 18-18U 22-22U 27-27U 37-37U 42-42U

4 SZAFY RACK 19" WISZĄCE Szafa W6406 Szafy Rack 19" wiszące rozmiar: 6U wymiary: 600 x 450 x 370mm (szer./gł./wys.) nośność statyczna: do 60kg drzwi przednie przeszklone drzwi boczne zatrzaskowe (możliwość demontażu) zdejmowana pokrywa w tylnej ścianie otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dwóch wentylatorów w suficie PRZYKŁADOWE ELEMENTY WSPÓŁPRACUJĄCE Panel zaślepiający 2U Listwa zasilająca 6-gniazd z zabezpieczeniem Półka doczołowa 2U 450mm Szafa W6409 Szafy Rack 19" wiszące rozmiar: rozmiar: 9U wymiary: 600 x 450 x 500mm (szer./gł./wys.) nośność statyczna: do 60kg drzwi przednie przeszklone boczne zatrzaskowe (możliwość demontażu) zdejmowana pokrywa w tylnej ścianie otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dwóch wentylatorów w suficie PRZYKŁADOWE ELEMENTY WSPÓŁPRACUJĄCE Zasilacz stabilizowany impulsowy ZS20CH18R Organizer kabli 1U Patch panel 3

5 Szafa W6412 Szafy Rack 19" wiszące rozmiar: 12U wymiary: 600 x 450 x 635mm (szer./gł./wys.) nośność statyczna: do 60kg drzwi przednie przeszklone drzwi boczne zatrzaskowe (możliwość demontażu) zdejmowana pokrywa w tylnej ścianie otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dwóch wentylatorów w suficie Szafa W6612 Szafy Rack 19" wiszące Szafa W6615 Szafy Rack 19" wiszące rozmiar: 12U wymiary: 600 x 600 x 635mm (szer./gł./wys.) nośność statyczna: do 60kg drzwi przednie przeszklone drzwi boczne zatrzaskowe (możliwość demontażu) zdejmowana pokrywa w tylnej ścianie otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dwóch wentylatorów w suficie DWUSEKCYJNE STOJĄCE AKCESORIA rozmiar: 15U wymiary: 600 x 600 x 770mm (szer./gł./wys.) nośność statyczna: do 60kg drzwi przednie przeszklone drzwi boczne zatrzaskowe (możliwość demontażu) zdejmowana pokrywa w tylnej ścianie otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dwóch wentylatorów w suficie WISZĄCE Szafy Rack wiszące 4

6 SZAFY RACK 19" DWUSEKCYJNE Model Rozmiar [U] Wymiary Wymiary opakowania szafy złożonej Objętość [m³] Wymiary opakowania szafy rozłożonej Objętość [m³] Waga [kg] D x(450+75)x x545x x470x D x(450+75)x x545x x500x D x(450+75)x x545x x630x PODZIAŁ DWUSEKCYJNY ZAPEWNIA ŁATWĄ OBSŁUGĘ TYLNEJ CZĘŚCI, CO DAJE JESZCZE WIĘKSZY DOSTĘP DO MONTOWANYCH URZĄDZEŃ Szafa D6506 Szafy Rack 19" dwusekcyjne rozmiar: 6U wymiary: 600 x (450+75) x 350mm (szer./gł./wys.) nośność statyczna: do 60kg drzwi przednie przeszklone ściany boczne zatrzaskowe (możliwość demontażu) podział dwusekcyjny zapewniający łatwą obsługę tylnej sekcji otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach PRZYKŁADOWE ELEMENTY WSPÓŁPRACUJĄCE Podział dwusekcyjny Różne metody instalacji drzwi Możliwość demontażu ścian bocznych 5

7 Szafa D6509 Szafy Rack 19" dwusekcyjne rozmiar: 9U wymiary: 600 x (450+75) x 483mm (szer./gł./wys.) nośność statyczna: do 60kg drzwi przednie przeszklone ściany boczne zatrzaskowe (możliwość demontażu) podział dwusekcyjny zapewniający łatwą obsługę tylnej sekcji otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach Szafa D6512 Szafy Rack 19" dwusekcyjne rozmiar: 12U wymiary: 600 x (450+75) x 617mm (szer./gł./wys.) nośność statyczna: do 60kg drzwi przednie przeszklone ściany boczne zatrzaskowe (możliwość demontażu) podział dwusekcyjny zapewniający łatwą obsługę tylnej sekcji otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach AKCESORIA STOJĄCE KOMPONENTY WISZĄCE DWUSEKCYJNE Nr Komponenty Drzwi przednie Drzwi tylne Płyta górna i dolna Panel boczny Szyna pionowa Otwór na przewody llość Szafy Rack dwusekcyjne 6

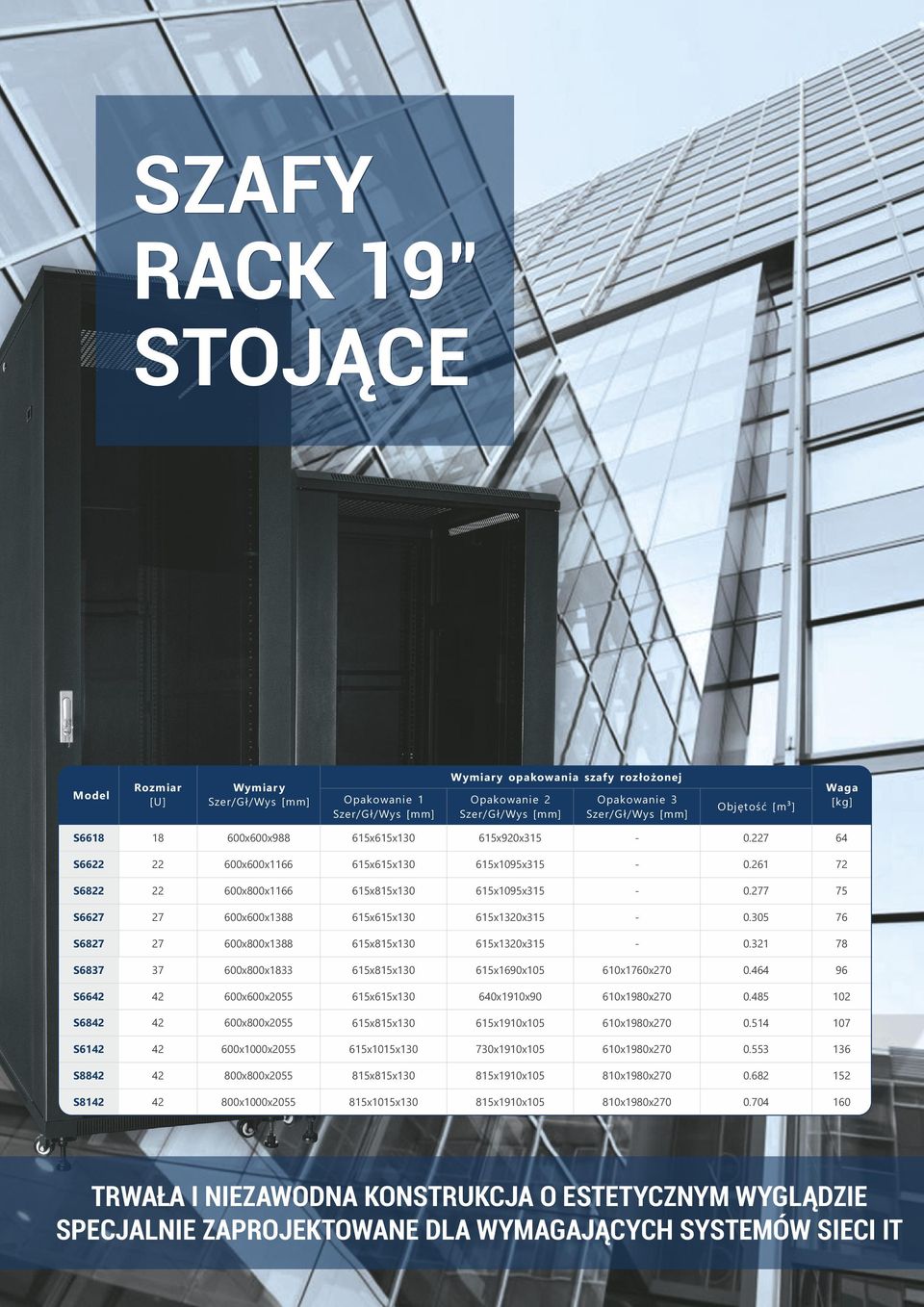

8 SZAFY RACK 19" STOJĄCE Model Rozmiar [U] Wymiary Opakowanie 1 Wymiary opakowania szafy rozłożonej Opakowanie 2 Opakowanie 3 Objętość [m³] Waga [kg] S x600x x615x x920x S x600x x615x x1095x S x800x x815x x1095x S x600x x615x x1320x S x800x x815x x1320x S x800x x815x x1690x x1760x S x600x x615x x1910x90 610x1980x S x800x x815x x1910x x1980x S x1000x x1015x x1910x x1980x S x800x x815x x1910x x1980x S x1000x x1015x x1910x x1980x TRWAŁA I NIEZAWODNA KONSTRUKCJA O ESTETYCZNYM WYGLĄDZIE SPECJALNIE ZAPROJEKTOWANE DLA WYMAGAJĄCYCH SYSTEMÓW SIECI IT

9 Szafa S6142 / S6842 Wysoka jakość wykończenia AKCESORIA rozmiar: 42U wymiary: S6142: 600 x 1000 x 2055mm (szer./gł./wys.) S6842: 600 x 800 x 2055mm (szer./gł./wys.) drzwi przednie przeszklone lub perforowane drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody w tylnej części: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w suficie W ofercie znajdują się zarówno szafy z drzwiami szklanymi jak i także perforowanymi. WISZĄCE DWUSEKCYJNE STOJĄCE 8

10 SZAFY RACK 19" STOJĄCE Szafa S6618 Szafa S6622 rozmiar: 18U wymiary: 600 x 600 x 988mm (szer./gł./wys.) drzwi przednie przeszklone drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w suficie rozmiar: 22U wymiary: 600 x 600 x 1166mm (szer./gł./wys.) drzwi przednie przeszklone drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w suficie Szyny montażowe z możliwością regulacji Różne metody instalacji drzwi oraz zabezpieczeń Szafa S6822 Szafa S6627 rozmiar: 22U wymiary: 600 x 800 x 1166mm (szer./gł./wys.) drzwi przednie przeszklone drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w suficie rozmiar: 27U wymiary: 600 x 600 x 1388mm (szer./gł./wys.) drzwi przednie przeszklone drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w suficie Zdejmowane boczne ścianki Regulowane nóżki poziomujące i kółka z hamulcem 9

11 Szafa S6827 Szafa S6837 rozmiar: 27U wymiary: 600 x 800 x 1388mm (szer./gł./wys.) drzwi przednie przeszklone drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w suficie rozmiar: 37U wymiary: 600 x 1000 x 1400mm (szer./gł./wys.) drzwi przednie przeszklone drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w suficie Otwory wentylacyjne w stojących szafach Rack Przednie przeszklone drzwi zamykane na klucz AKCESORIA Szafa S6642 rozmiar: 42U wymiary: 600 x 600 x 2055mm (szer./gł./wys.) drzwi przednie przeszklone drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w suficie Szafa S8142 / S8842 rozmiar: 42U wymiary (szer./gł./wys.): S8142: 800 x 1000 x 2055mm S8842: 800 x 800 x 2055mm drzwi przednie przeszklone drzwi boczne zatrzaskowe z zamknięciem na klucz (możliwość demontażu) otwory na przewody: od góry od dołu w ścianach bocznych w drzwiach możliwość zamontowania dodatkowych wentylatorów w WISZĄCE DWUSEKCYJNE STOJĄCE Otwory na przewody w dolnej części szafy RACK SYSTEMS jakość w każdym calu Szafy Rack stojące 10

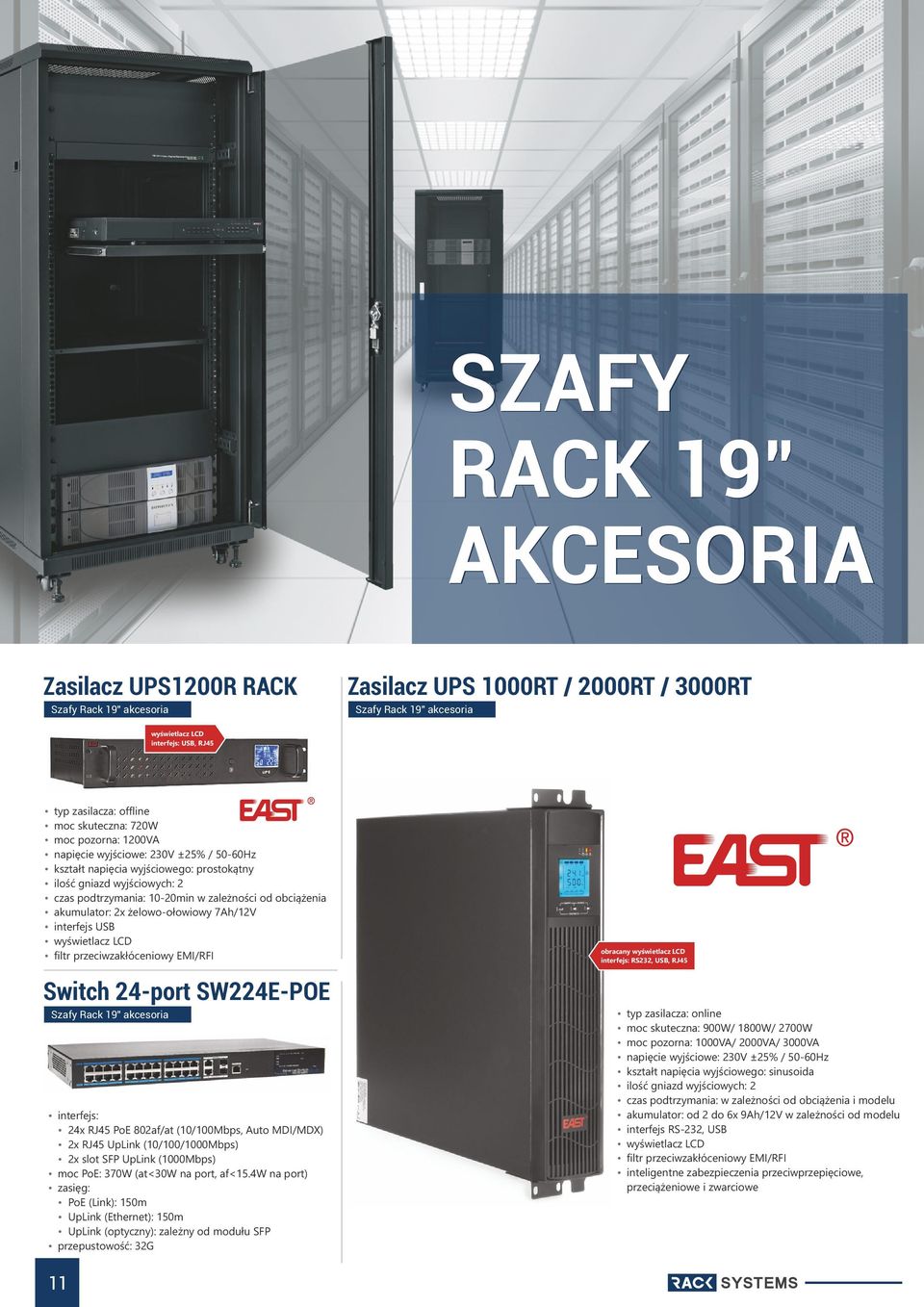

12 SZAFY RACK 19" AKCESORIA Zasilacz UPS1200R RACK Zasilacz UPS 1000RT / 2000RT / 3000RT wyświetlacz LCD interfejs: USB, RJ45 typ zasilacza: offline moc skuteczna: 720W moc pozorna: 1200VA napięcie wyjściowe: 230V ±25% / 50-60Hz kształt napięcia wyjściowego: prostokątny ilość gniazd wyjściowych: 2 czas podtrzymania: 10-20min w zależności od obciążenia akumulator: 2x żelowo-ołowiowy 7Ah/12V interfejs USB wyświetlacz LCD filtr przeciwzakłóceniowy EMI/RFI Switch 24-port SW224E-POE interfejs: 24x RJ45 PoE 802af/at (10/100Mbps, Auto MDI/MDX) 2x RJ45 UpLink (10/100/1000Mbps) 2x slot SFP UpLink (1000Mbps) moc PoE: 370W (at<30w na port, af<15.4w na port) zasięg: PoE (Link): 150m UpLink (Ethernet): 150m UpLink (optyczny): zależny od modułu SFP przepustowość: 32G obracany wyświetlacz LCD interfejs: RS232, USB, RJ45 typ zasilacza: online moc skuteczna: 900W/ 1800W/ 2700W moc pozorna: 1000VA/ 2000VA/ 3000VA napięcie wyjściowe: 230V ±25% / 50-60Hz kształt napięcia wyjściowego: sinusoida ilość gniazd wyjściowych: 2 czas podtrzymania: w zależności od obciążenia i modelu akumulator: od 2 do 6x 9Ah/12V w zależności od modelu interfejs RS-232, USB wyświetlacz LCD filtr przeciwzakłóceniowy EMI/RFI inteligentne zabezpieczenia przeciwprzepięciowe, przeciążeniowe i zwarciowe 11

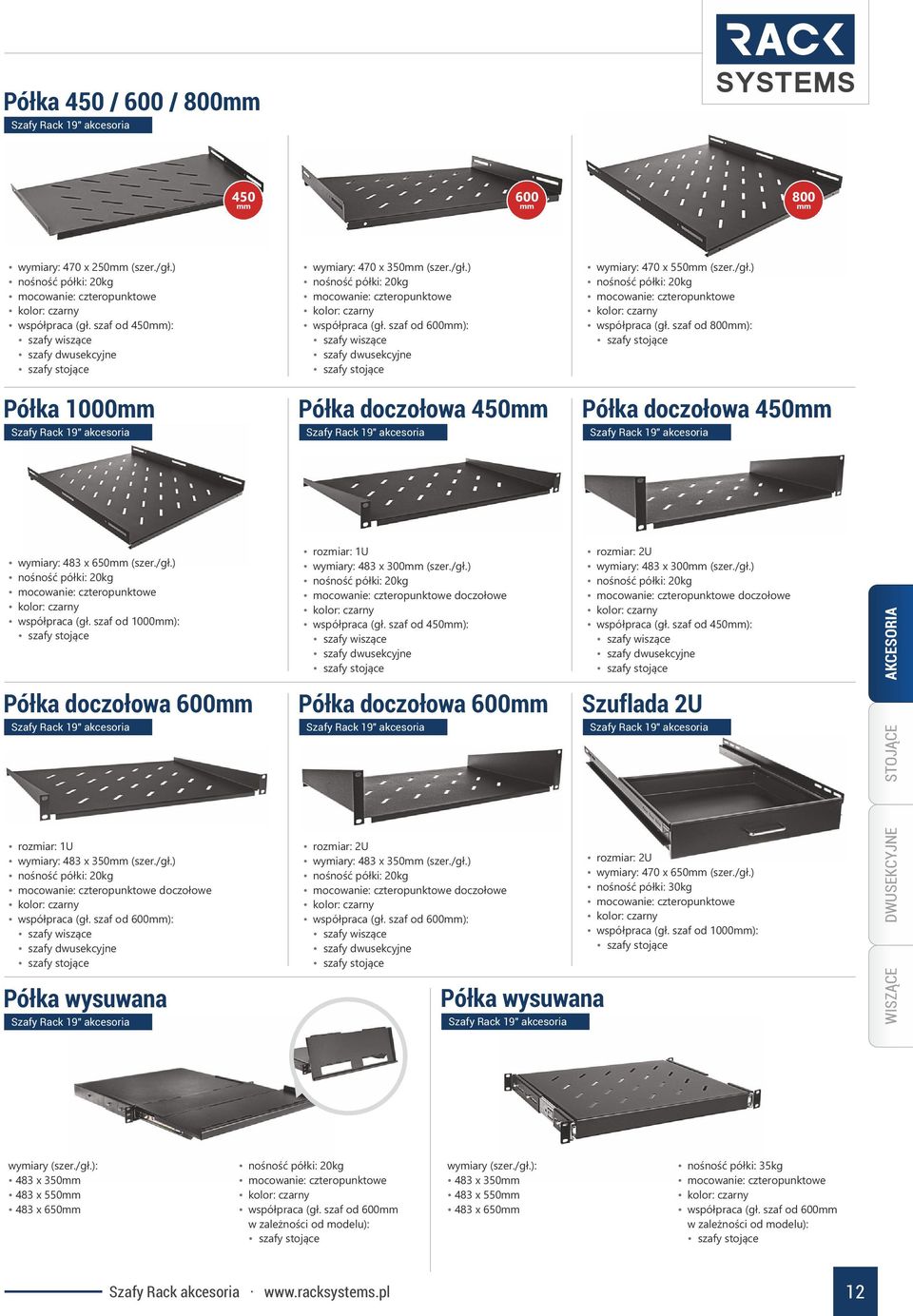

13 Półka 450 / 600 / 800mm 450 mm 600 mm 800 mm wymiary: 470 x 250mm (szer./gł.) nośność półki: 20kg mocowanie: czteropunktowe kolor: czarny współpraca (gł. szaf od 450mm): szafy wiszące szafy dwusekcyjne szafy stojące Półka 1000mm wymiary: 470 x 350mm (szer./gł.) nośność półki: 20kg mocowanie: czteropunktowe kolor: czarny współpraca (gł. szaf od 600mm): szafy wiszące szafy dwusekcyjne szafy stojące Półka doczołowa 450mm wymiary: 470 x 550mm (szer./gł.) nośność półki: 20kg mocowanie: czteropunktowe kolor: czarny współpraca (gł. szaf od 800mm): szafy stojące Półka doczołowa 450mm wymiary: 483 x 650mm (szer./gł.) nośność półki: 20kg mocowanie: czteropunktowe kolor: czarny współpraca (gł. szaf od 1000mm): szafy stojące Półka doczołowa 600mm rozmiar: 1U wymiary: 483 x 350mm (szer./gł.) nośność półki: 20kg mocowanie: czteropunktowe doczołowe kolor: czarny współpraca (gł. szaf od 600mm): szafy wiszące szafy dwusekcyjne szafy stojące Półka wysuwana rozmiar: 1U wymiary: 483 x 300mm (szer./gł.) nośność półki: 20kg mocowanie: czteropunktowe doczołowe kolor: czarny współpraca (gł. szaf od 450mm): szafy wiszące szafy dwusekcyjne szafy stojące Półka doczołowa 600mm rozmiar: 2U wymiary: 483 x 350mm (szer./gł.) nośność półki: 20kg mocowanie: czteropunktowe doczołowe kolor: czarny współpraca (gł. szaf od 600mm): szafy wiszące szafy dwusekcyjne szafy stojące Półka wysuwana rozmiar: 2U wymiary: 483 x 300mm (szer./gł.) nośność półki: 20kg mocowanie: czteropunktowe doczołowe kolor: czarny współpraca (gł. szaf od 450mm): szafy wiszące szafy dwusekcyjne szafy stojące Szuflada 2U rozmiar: 2U wymiary: 470 x 650mm (szer./gł.) nośność półki: 30kg mocowanie: czteropunktowe kolor: czarny współpraca (gł. szaf od 1000mm): szafy stojące WISZĄCE DWUSEKCYJNE STOJĄCE AKCESORIA wymiary (szer./gł.): 483 x 350mm 483 x 550mm 483 x 650mm nośność półki: 20kg mocowanie: czteropunktowe kolor: czarny współpraca (gł. szaf od 600mm w zależności od modelu): szafy stojące wymiary (szer./gł.): 483 x 350mm 483 x 550mm 483 x 650mm nośność półki: 35kg mocowanie: czteropunktowe kolor: czarny współpraca (gł. szaf od 600mm w zależności od modelu): szafy stojące Szafy Rack akcesoria 12

14 SZAFY RACK 19" AKCESORIA Organizer kabli OP21 Organizer kabli OM15 Panel MIT-B1 rozmiar: 1U wymiary: 483 x 42mm (szer./gł.) ilość uchwytów: 21 mocowanie: poziome w standardzie 19" materiał: plastik kolor: czarny współpraca: szafy wiszące szafy dwusekcyjne szafy stojące Panel szczotkowy 1U rozmiar: 1U lub 2U wymiary: 483 x 44mm (szer./gł.) ilość uchwytów: 15 mocowanie: poziome w standardzie 19" materiał: metal kolor: czarny współpraca: szafy wiszące szafy dwusekcyjne szafy stojące Patch panel 25-port UTP3e rozmiar: 2U możliwość montażu 16 urządzeń mocowanie: czteropunktowe doczołowe materiał: metal kolor: czarny współpraca: urządzenia do transmisji po skrętce Patch panel 50-port UTP3e rozmiar: 1U materiał: metal kolor: czarny współpraca: szafy wiszące szafy dwusekcyjne szafy stojące rozmiar: 1U ilość portów: 25 kategoria: 3e typ gniazda: RJ11 mocowanie: czteropunktowe doczołowe materiał: metal rozmiar: 1U ilość portów: 50 kategoria: 3e typ gniazda: RJ11 mocowanie: czteropunktowe doczołowe materiał: metal Patch panel 24-port UTP5 Patch panel 48-port UTP5 Patch panel 24-port UTP6 rozmiar: 1U ilość portów: 24 kategoria: 5 typ gniazda: RJ45 ekranowy z organizerem kabli mocowanie: czteropunktowe doczołowe materiał: metal rozmiar: 2U ilość portów: 48 kategoria: 5 typ gniazda: RJ45 ekranowy z organizerem kabli mocowanie: czteropunktowe doczołowe materiał: metal rozmiar: 1U ilość portów: 24 kategoria: 6 typ gniazda: RJ45 ekranowy z organizerem kabli mocowanie: czteropunktowe doczołowe materiał: metal Patch panel 48-port UTP6 Patch panel 24-port FTP5 Patch panel 24-porty FTP6 rozmiar: 2U ilość portów: 48 kategoria: 6 typ gniazda: RJ45 ekranowy z organizerem kabli mocowanie: czteropunktowe doczołowe materiał: metal rozmiar: 1U ilość portów: 24 kategoria: 5 typ gniazda: RJ45 ekranowy z organizerem kabli mocowanie: czteropunktowe doczołowe materiał: metal rozmiar: 1U ilość portów: 24 kategoria: 6 typ gniazda: RJ45 ekranowy z organizerem kabli mocowanie: czteropunktowe doczołowe materiał: metal 13

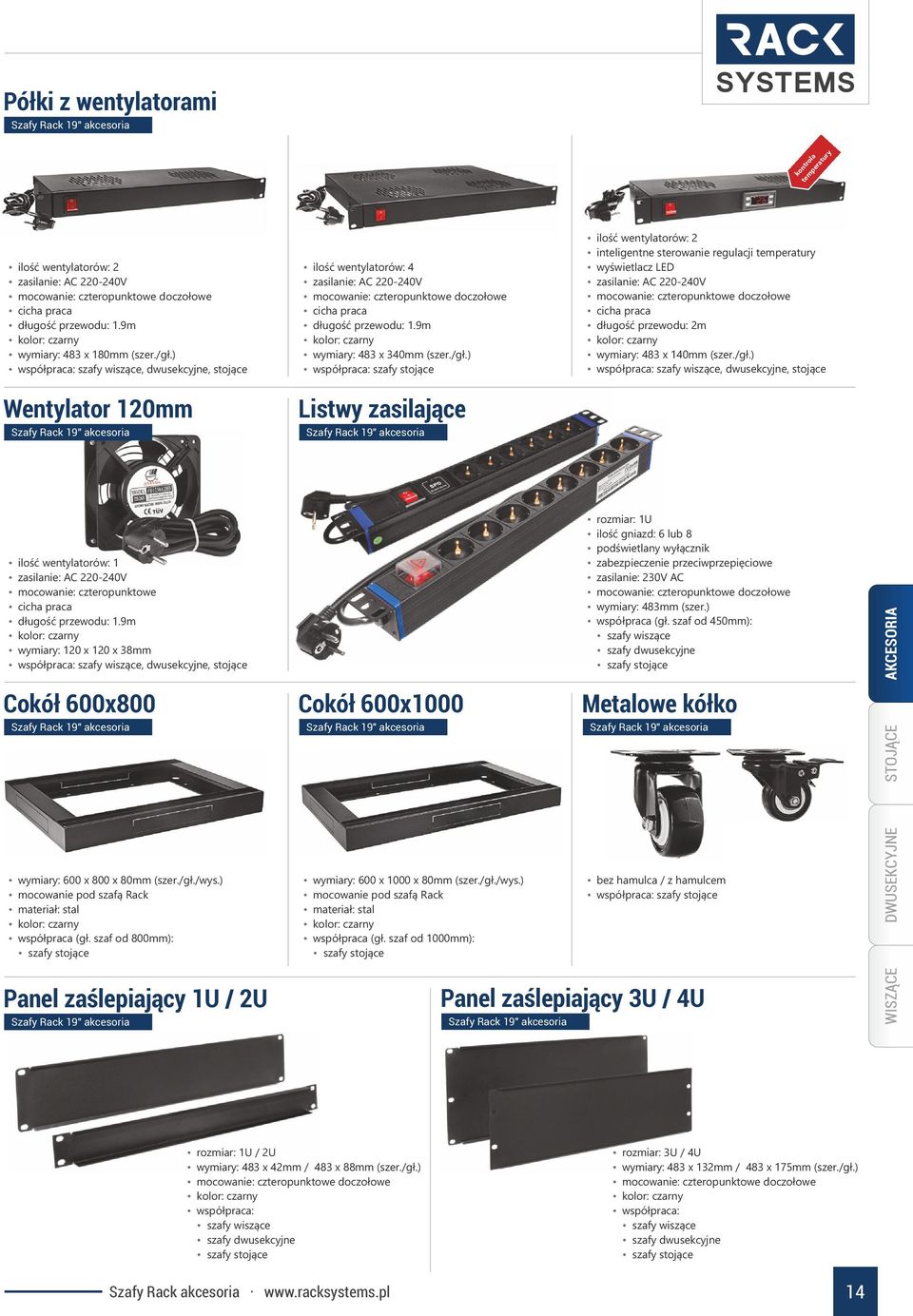

15 Półki z wentylatorami kontrola temperatury ilość wentylatorów: 2 zasilanie: AC V mocowanie: czteropunktowe doczołowe cicha praca długość przewodu: 1.9m kolor: czarny wymiary: 483 x 180mm (szer./gł.) współpraca: szafy wiszące, dwusekcyjne, stojące Wentylator 120mm ilość wentylatorów: 4 zasilanie: AC V mocowanie: czteropunktowe doczołowe cicha praca długość przewodu: 1.9m kolor: czarny wymiary: 483 x 340mm (szer./gł.) współpraca: szafy stojące Listwy zasilające ilość wentylatorów: 2 inteligentne sterowanie regulacji temperatury wyświetlacz LED zasilanie: AC V mocowanie: czteropunktowe doczołowe cicha praca długość przewodu: 2m kolor: czarny wymiary: 483 x 140mm (szer./gł.) współpraca: szafy wiszące, dwusekcyjne, stojące ilość wentylatorów: 1 zasilanie: AC V mocowanie: czteropunktowe cicha praca długość przewodu: 1.9m kolor: czarny wymiary: 120 x 120 x 38mm współpraca: szafy wiszące, dwusekcyjne, stojące Cokół 600x800 wymiary: 600 x 800 x 80mm (szer./gł./wys.) mocowanie pod szafą Rack materiał: stal kolor: czarny współpraca (gł. szaf od 800mm): szafy stojące Panel zaślepiający 1U / 2U Cokół 600x1000 wymiary: 600 x 1000 x 80mm (szer./gł./wys.) mocowanie pod szafą Rack materiał: stal kolor: czarny współpraca (gł. szaf od 1000mm): szafy stojące rozmiar: 1U ilość gniazd: 6 lub 8 podświetlany wyłącznik zabezpieczenie przeciwprzepięciowe zasilanie: 230V AC mocowanie: czteropunktowe doczołowe wymiary: 483mm (szer.) współpraca (gł. szaf od 450mm): szafy wiszące szafy dwusekcyjne szafy stojące Metalowe kółko bez hamulca / z hamulcem współpraca: szafy stojące Panel zaślepiający 3U / 4U WISZĄCE DWUSEKCYJNE STOJĄCE AKCESORIA rozmiar: 1U / 2U wymiary: 483 x 42mm / 483 x 88mm (szer./gł.) mocowanie: czteropunktowe doczołowe kolor: czarny współpraca: szafy wiszące szafy dwusekcyjne szafy stojące rozmiar: 3U / 4U wymiary: 483 x 132mm / 483 x 175mm (szer./gł.) mocowanie: czteropunktowe doczołowe kolor: czarny współpraca: szafy wiszące szafy dwusekcyjne szafy stojące Szafy Rack akcesoria 14

16 DYSTRYBUTOR Konstrukcja i dane techniczne urządzeń mogą ulec zmianie w dowolnym czasie i bez uprzedzenia. Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia.
