Optima Canopy akcesoria do podwieszenia
|
|
- Robert Wrona
- 9 lat temu
- Przeglądów:
Transkrypt

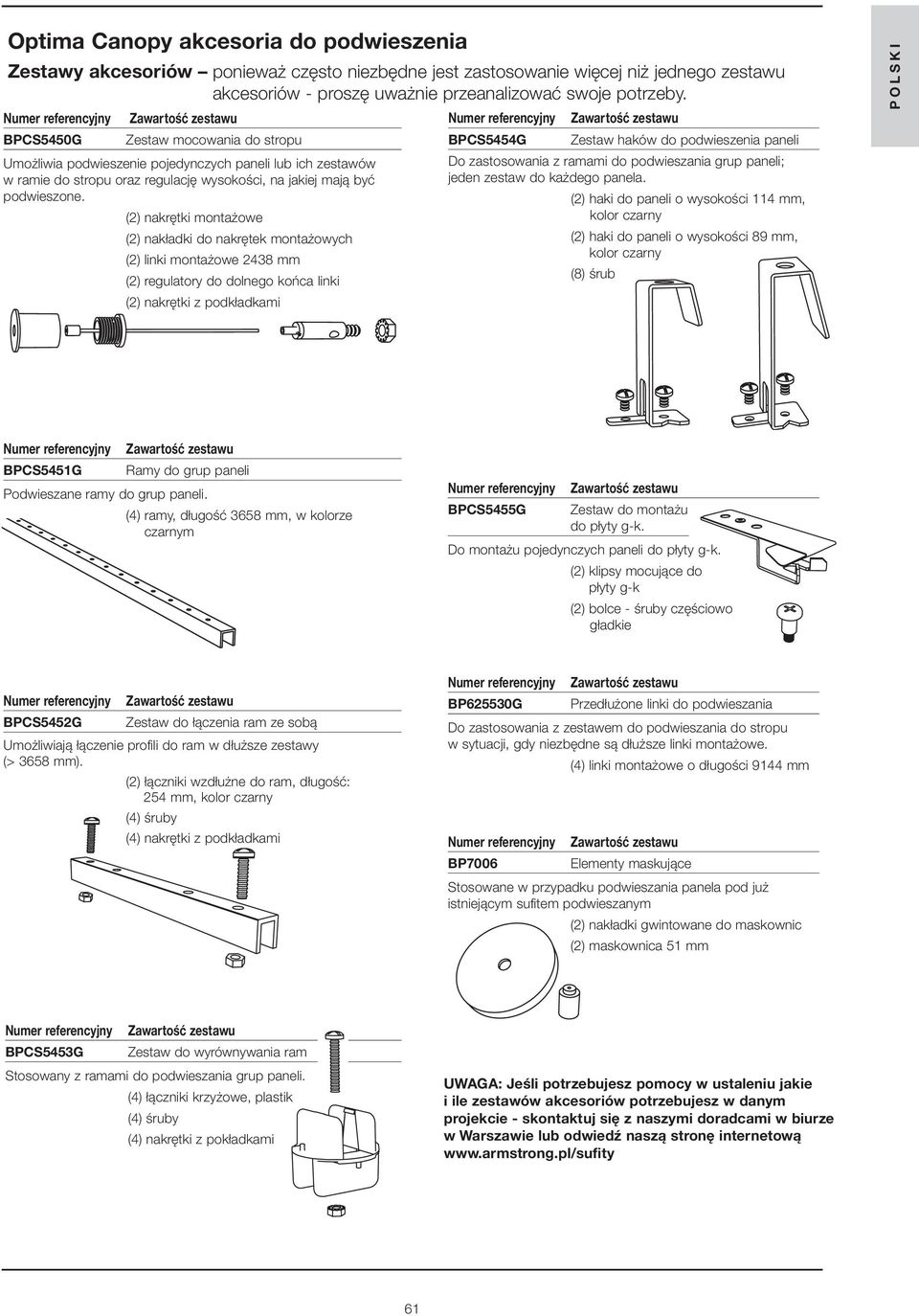

1 Optima Canopy akcesoria do podwieszenia Zestawy akcesoriów ponieważ często niezbędne jest zastosowanie więcej niż jednego zestawu akcesoriów - proszę uważnie przeanalizować swoje potrzeby. BPCS5450G Zestaw mocowania do stropu Umożliwia podwieszenie pojedynczych paneli lub ich zestawów w ramie do stropu oraz regulację wysokości, na jakiej mają być podwieszone. (2) nakrętki montażowe (2) nakładki do nakrętek montażowych (2) linki montażowe 2438 mm (2) regulatory do dolnego końca linki (2) nakrętki z podkładkami BPCS5454G Zestaw haków do podwieszenia paneli Do zastosowania z ramami do podwieszania grup paneli; jeden zestaw do każdego panela. (2) haki do paneli o wysokości 114 mm, kolor czarny (2) haki do paneli o wysokości 89 mm, kolor czarny (8) śrub POLSKI BPCS5451G Ramy do grup paneli Podwieszane ramy do grup paneli. (4) ramy, długość 3658 mm, w kolorze czarnym Numer referencyjny Zawartość zestawu BPCS5455G Zestaw do montażu do płyty g-k. Do montażu pojedynczych paneli do płyty g-k. (2) klipsy mocujące do płyty g-k (2) bolce - śruby częściowo gładkie BPCS5452G Zestaw do łączenia ram ze sobą Umożliwiają łączenie profili do ram w dłuższe zestawy (> 3658 mm). (2) łączniki wzdłużne do ram, długość: 254 mm, kolor czarny (4) śruby (4) nakrętki z podkładkami BP625530G Przedłużone linki do podwieszania Do zastosowania z zestawem do podwieszania do stropu w sytuacji, gdy niezbędne są dłuższe linki montażowe. (4) linki montażowe o długości 9144 mm BP7006 Elementy maskujące Stosowane w przypadku podwieszania panela pod już istniejącym sufitem podwieszanym (2) nakładki gwintowane do maskownic (2) maskownica BPCS5453G Zestaw do wyrównywania ram Stosowany z ramami do podwieszania grup paneli. (4) łączniki krzyżowe, plastik (4) śruby (4) nakrętki z pokładkami UWAGA: Jeśli potrzebujesz pomocy w ustaleniu jakie i ile zestawów akcesoriów potrzebujesz w danym projekcie - skontaktuj się z naszymi doradcami w biurze w Warszawie lub odwiedź naszą stronę internetową 61
2 POLSKI Instrukcja montażu do Optimy Canopy w układach grupowych. Uwaga: Wymiary w mm są dokładnie przeliczone z amerykańskich cali. Na przykład: Dystans pomiędzy narożnymi otworami na tyle płyty to. Długość ramy do grup paneli to 3658 mm. Odległość pomiędzy otworami w ramie do grup paneli to. Maksymalna odległość pomiędzy dwoma linkami do podwieszania to. Elementy do montażu Optimy Canopy w układach grupowych Rama do grup paneli Optima Canopy: element w kształcie litery U i długości 3658 mm stosowany do podwieszania Optimy Canopy w grupach, z centralnie przewierconymi otworami co. Łącznik wzdłużny do ramy: element długości 254 mm do łączenia ram do grup paneli ze sobą. Łącznik krzyżowy: do łączenia i wyrównywania kąta do 90 ram montowanych prostopadle do siebie. Zestaw mocowania do stropu: linka montażowa z regulatorem jej dolnego końca, nakrętka montażowa i nakładka do nakrętki montażowej. Elementy maskujące: maskownice aby ukryć elementy montażowe w przypadku montowania grupy paneli pod już istniejącym sufitem podwieszanym. Haki do podwieszania paneli: w dwóch wymiarach, mocowane do tyłu płyty i zahaczane o ramę do grup paneli. Śruba z podkładką Montaż ramy do grup paneli. Ustal wymaganą długość ramy na podstawie rysunków z proponowanymi opcjami układów płyt i przytnij ją za pomocą piłki do metalu. Odległość od miejsca zawieszenia płyty do końca ramy musi wynosić min. aby zapobiec zsusnięciu się haków. Kiedy rama ma być dłuższa niż 3658 mm użyj łącznika. Jeśli cięcie jest widoczne, można użyć czarnej farby lub markera aby je zamaskować. Rama do grup paneli Rada: Połącz elementy za pomocą otworu znajdującego się od brzegu ramy Łącznik wzdłużny do ramy 254 mm Nakrętka Dolne odcinki ramy do grup paneli powinnny byc zainstalowane jak odwrócona litera U, do dołu; to one będą podwieszane. Górne odcinki ramy powinny być zainstalowane jak litera U, do góry i opierać się na ramie dolnej. W miejscach przecinania się profili zastosuj łącznik krzyżowy aby wyrównać kąt do 90, oraz śruby z nakrętkami aby zabezpieczyć połączenie. Przeciągnij dolną część linki montażowej przez nakładkę do nakrętki montażowej i regulator końca linki. Przymocuj linkę do dolnej ramy (centrując co ) poprzez przykręcenie regulatora końca linki i zabezpieczenie śrubą z nakrętką z podkładką. Linki montażowe Regulator końca linki "Dolna" rama do grup paneli Śruba "Górna" rama do grup paneli Łącznik krzyżowy Nakrętka z podkładką Nakrętka z podkładką 62

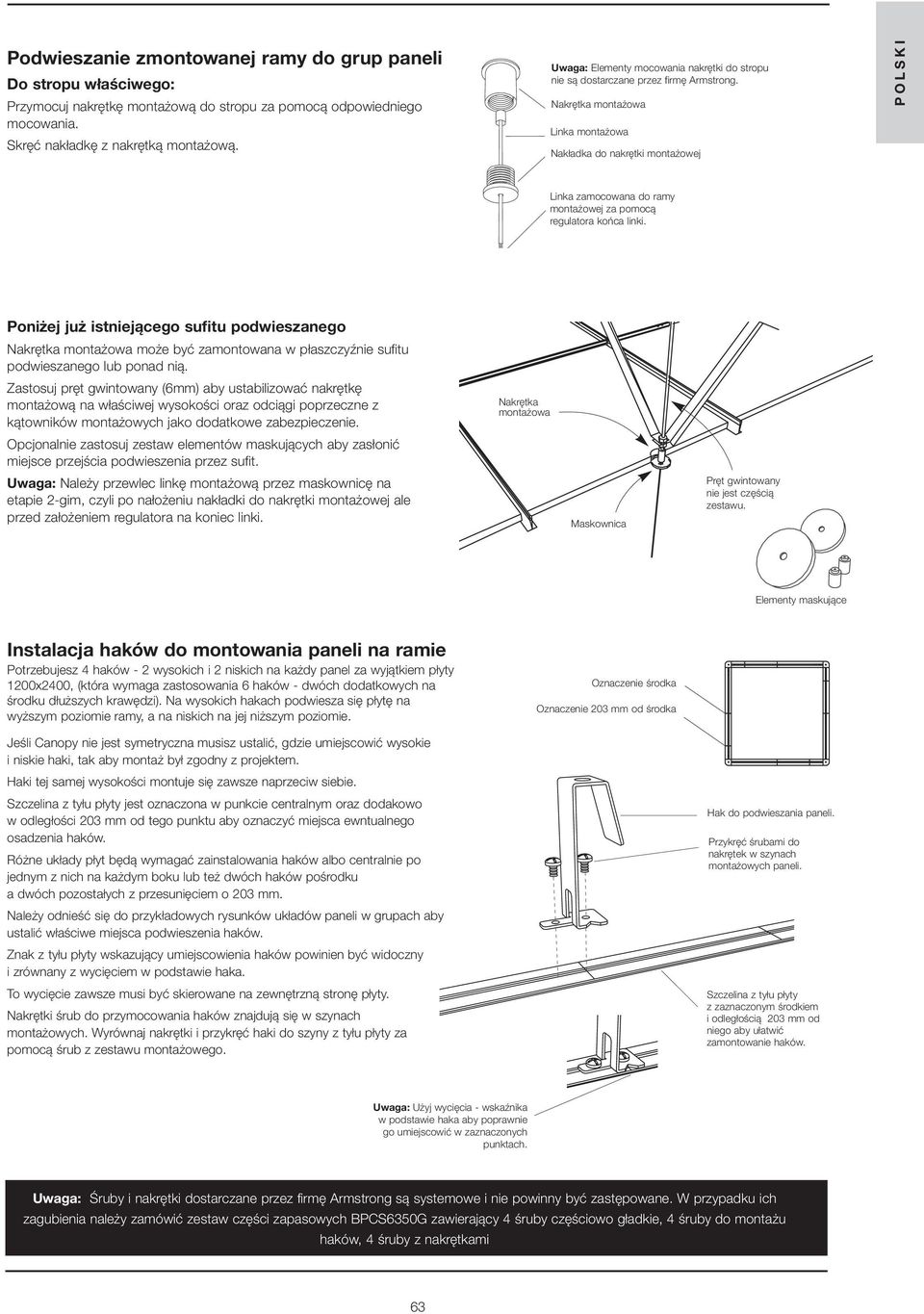

3 Podwieszanie zmontowanej ramy do grup paneli Do stropu właściwego: Przymocuj nakrętkę montażową do stropu za pomocą odpowiedniego mocowania. Skręć nakładkę z nakrętką montażową. Uwaga: Elementy mocowania nakrętki do stropu nie są dostarczane przez firmę Armstrong. Nakrętka montażowa Linka montażowa Nakładka do nakrętki montażowej POLSKI Linka zamocowana do ramy montażowej za pomocą regulatora końca linki. Poniżej już istniejącego sufitu podwieszanego Nakrętka montażowa może być zamontowana w płaszczyźnie sufitu podwieszanego lub ponad nią. Zastosuj pręt gwintowany (6mm) aby ustabilizować nakrętkę montażową na właściwej wysokości oraz odciągi poprzeczne z kątowników montażowych jako dodatkowe zabezpieczenie. Opcjonalnie zastosuj zestaw elementów maskujących aby zasłonić miejsce przejścia podwieszenia przez sufit. Uwaga: Należy przewlec linkę montażową przez maskownicę na etapie 2-gim, czyli po nałożeniu nakładki do nakrętki montażowej ale przed założeniem regulatora na koniec linki. Nakrętka montażowa Maskownica Pręt gwintowany nie jest częścią zestawu. Elementy maskujące Instalacja haków do montowania paneli na ramie Potrzebujesz 4 haków - 2 wysokich i 2 niskich na każdy panel za wyjątkiem płyty 1200x2400, (która wymaga zastosowania 6 haków - dwóch dodatkowych na środku dłuższych krawędzi). Na wysokich hakach podwiesza się płytę na wyższym poziomie ramy, a na niskich na jej niższym poziomie. Oznaczenie środka Oznaczenie od środka Jeśli Canopy nie jest symetryczna musisz ustalić, gdzie umiejscowić wysokie i niskie haki, tak aby montaż był zgodny z projektem. Haki tej samej wysokości montuje się zawsze naprzeciw siebie. Szczelina z tyłu płyty jest oznaczona w punkcie centralnym oraz dodakowo w odległości od tego punktu aby oznaczyć miejsca ewntualnego osadzenia haków. Różne układy płyt będą wymagać zainstalowania haków albo centralnie po jednym z nich na każdym boku lub też dwóch haków pośrodku a dwóch pozostałych z przesunięciem o. Należy odnieść się do przykładowych rysunków układów paneli w grupach aby ustalić właściwe miejsca podwieszenia haków. Znak z tyłu płyty wskazujący umiejscowienia haków powinien być widoczny i zrównany z wycięciem w podstawie haka. To wycięcie zawsze musi być skierowane na zewnętrzną stronę płyty. Nakrętki śrub do przymocowania haków znajdują się w szynach montażowych. Wyrównaj nakrętki i przykręć haki do szyny z tyłu płyty za pomocą śrub z zestawu montażowego. Hak do podwieszania paneli. Przykręć śrubami do nakrętek w szynach montażowych paneli. Szczelina z tyłu płyty z zaznaczonym środkiem i odległością od niego aby ułatwić zamontowanie haków. Uwaga: Użyj wycięcia - wskaźnika w podstawie haka aby poprawnie go umiejscowić w zaznaczonych punktach. Uwaga: Śruby i nakrętki dostarczane przez firmę Armstrong są systemowe i nie powinny być zastępowane. W przypadku ich zagubienia należy zamówić zestaw części zapasowych BPCS6350G zawierający 4 śruby częściowo gładkie, 4 śruby do montażu haków, 4 śruby z nakrętkami 63
4 POLSKI Zawieszanie Canopy na zmontowanej ramie do grup paneli 1) Płytę Optima Canopy wyposażoną w 4 haki obróć o około 10 poniżej miejsca krzyżowania się profili ramy tak, aby hak był skierowany w stronę profilu, na którym ma być zamontowany. Upewnij się, że haki wysokie znajdują się przy wyższym poziomie ramy a niższe przy niższym. 4) Ostrożnie pozwól panelowi osunąć się na miejsce aby haki zawisły na górnej i dolnej części ramy. 5) Powtórz z każdym panelem w grupie. 2) Unieś Canopy aby szyna montażowa z tyłu płyty dotknęła poziomu dolnego ramy, następnie obróć panel przeciwnie do ruchu wskazówek zegara, jak pokazano na rysunku. 3) Kiedy obrócisz panel o około 10 dolna część haków powinna się zetknąć z ramą. Montaż paneli poniżej już istniejącego sufitu podwieszanego Linki, na których wiesza się płyty Canopy nie mogą powodować żadnych dodatkowych obciążeń ani oddziaływać w żaden sposób na już istniejący sufit podwieszany. 1) Nakrętka montażowa może być zamontowana w konstrukcji i płaszczyźnie sufitu podwieszanego lub ponad nim. 2) Zamontuj pręt gwintowany 6 mm (1) aby nakrętka montażowa (2) pozostała na właściwej wysokości. 3) Użyj odciągów poprzecznych z kątowników montażowych jako dodatkowego bocznego zabezpieczenia 4) Zastosuj zestaw elementów maskujących (3) aby zasłonić miejsce przejścia podwieszenia przez sufit. Zestaw maskujący 64

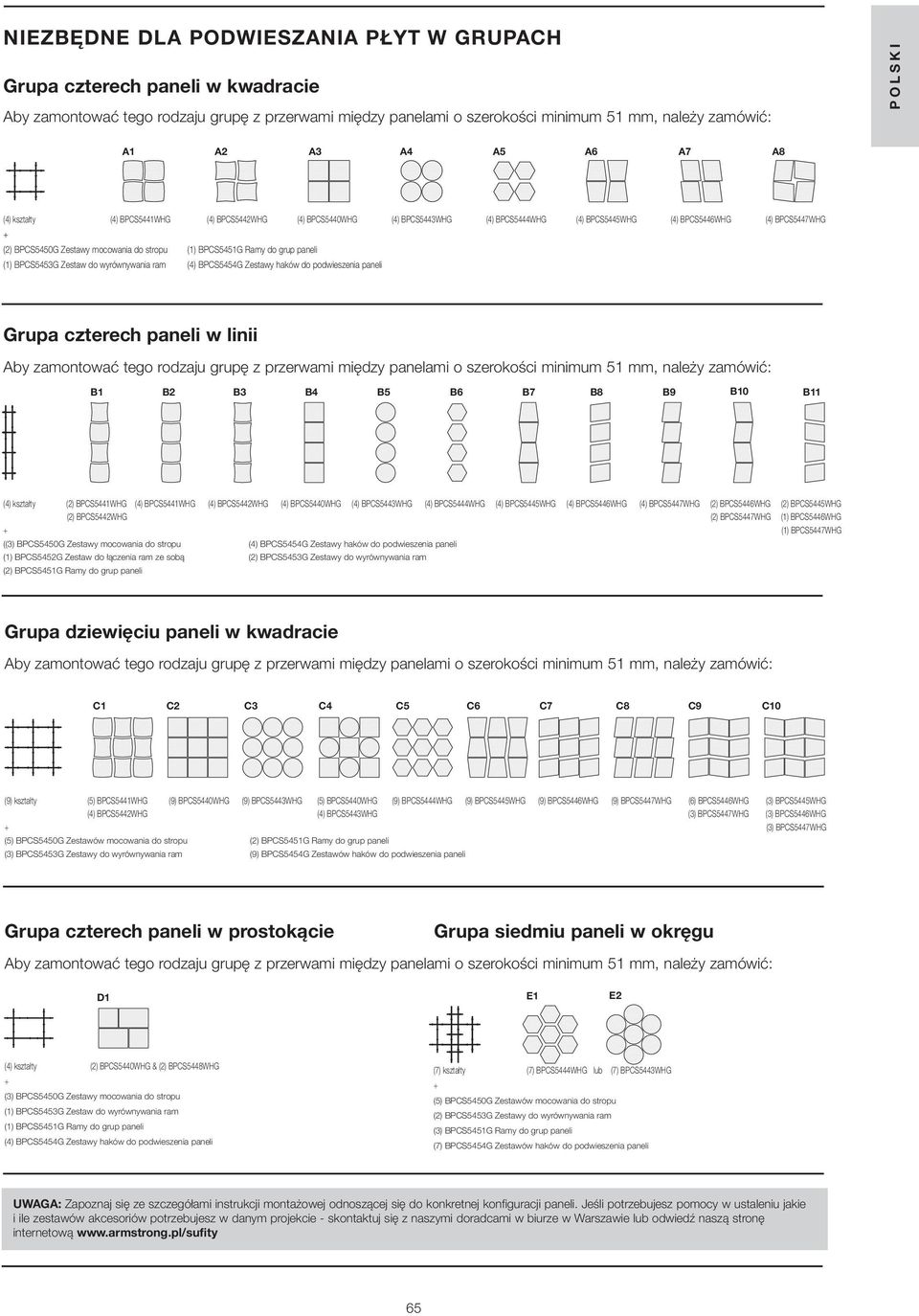

5 NIEZBĘDNE DLA PODWIESZANIA PŁYT W GRUPACH Grupa czterech paneli w kwadracie Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum, należy zamówić: POLSKI A1 A2 A3 A4 A5 A6 A7 A8 (4) kształty (4) BPCS5441WHG (4) BPCS5442WHG (4) BPCS5440WHG (4) BPCS5443WHG (4) BPCS5444WHG (4) BPCS5445WHG (4) BPCS5446WHG (4) BPCS5447WHG + (2) BPCS5450G Zestawy mocowania do stropu (1) BPCS5451G Ramy do grup paneli (1) BPCS5453G Zestaw do wyrównywania ram (4) BPCS5454G Zestawy haków do podwieszenia paneli Grupa czterech paneli w linii Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum, należy zamówić: B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 (4) kształty (2) BPCS5441WHG (4) BPCS5441WHG (4) BPCS5442WHG (4) BPCS5440WHG (4) BPCS5443WHG (4) BPCS5444WHG (4) BPCS5445WHG (4) BPCS5446WHG (4) BPCS5447WHG (2) BPCS5446WHG (2) BPCS5445WHG (2) BPCS5442WHG (2) BPCS5447WHG (1) BPCS5446WHG + (1) BPCS5447WHG ((3) BPCS5450G Zestawy mocowania do stropu (4) BPCS5454G Zestawy haków do podwieszenia paneli (1) BPCS5452G Zestaw do łączenia ram ze sobą (2) BPCS5453G Zestawy do wyrównywania ram (2) BPCS5451G Ramy do grup paneli Grupa dziewięciu paneli w kwadracie Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum, należy zamówić: C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 (9) kształty (5) BPCS5441WHG (9) BPCS5440WHG (9) BPCS5443WHG (5) BPCS5440WHG (9) BPCS5444WHG (9) BPCS5445WHG (9) BPCS5446WHG (9) BPCS5447WHG (6) BPCS5446WHG (3) BPCS5445WHG (4) BPCS5442WHG (4) BPCS5443WHG (3) BPCS5447WHG (3) BPCS5446WHG + (3) BPCS5447WHG (5) BPCS5450G Zestawów mocowania do stropu (2) BPCS5451G Ramy do grup paneli (3) BPCS5453G Zestawy do wyrównywania ram (9) BPCS5454G Zestawów haków do podwieszenia paneli Grupa czterech paneli w prostokącie Grupa siedmiu paneli w okręgu Aby zamontować tego rodzaju grupę z przerwami między panelami o szerokości minimum, należy zamówić: D1 E1 E2 (4) kształty (2) BPCS5440WHG & (2) BPCS5448WHG + (3) BPCS5450G Zestawy mocowania do stropu (1) BPCS5453G Zestaw do wyrównywania ram (1) BPCS5451G Ramy do grup paneli (4) BPCS5454G Zestawy haków do podwieszenia paneli (7) kształty (7) BPCS5444WHG lub (7) BPCS5443WHG + (5) BPCS5450G Zestawów mocowania do stropu (2) BPCS5453G Zestawy do wyrównywania ram (3) BPCS5451G Ramy do grup paneli (7) BPCS5454G Zestawów haków do podwieszenia paneli UWAGA: Zapoznaj się ze szczegółami instrukcji montażowej odnoszącej się do konkretnej konfiguracji paneli. Jeśli potrzebujesz pomocy w ustaleniu jakie i ile zestawów akcesoriów potrzebujesz w danym projekcie - skontaktuj się z naszymi doradcami w biurze w Warszawie lub odwiedź naszą stronę internetową 65
6 POLSKI A1 A2 108mm 159 mm 159 mm A3 A4 A5 A6 57 mm A7 A8 x = umiejscowienie haków do podwieszania paneli mm Dodaj lub odejmij do/od długości ramy na każde zmiany dystansu pomiędzy płytami. Minimalna odległość między punktami podwieszenia -. 66
7 B1 B2 406mm B3 406mm B4 POLSKI 114 mm 102 mm 114 mm 102 mm 114 mm 102 mm B5 B6 406mm B7 B8 B9 B10 B11 x = umiejscowienie haków do podwieszania paneli 0 = łącznik wzdłużny 254 mm mm mm mm Dodaj lub odejmij 152 mm do/od całej (4369 mm) długości ramy na każde zmiany dystansu pomiędzy płytami. Wymiar pozostanie niezmienny niezależnie od widocznego dystansu między płytami. Łącznik wzdłużny 254 mm jest potrzebny do ram dłuższych niż 3658 mm. Minimalna odległość między punktami podwieszenia -. 67

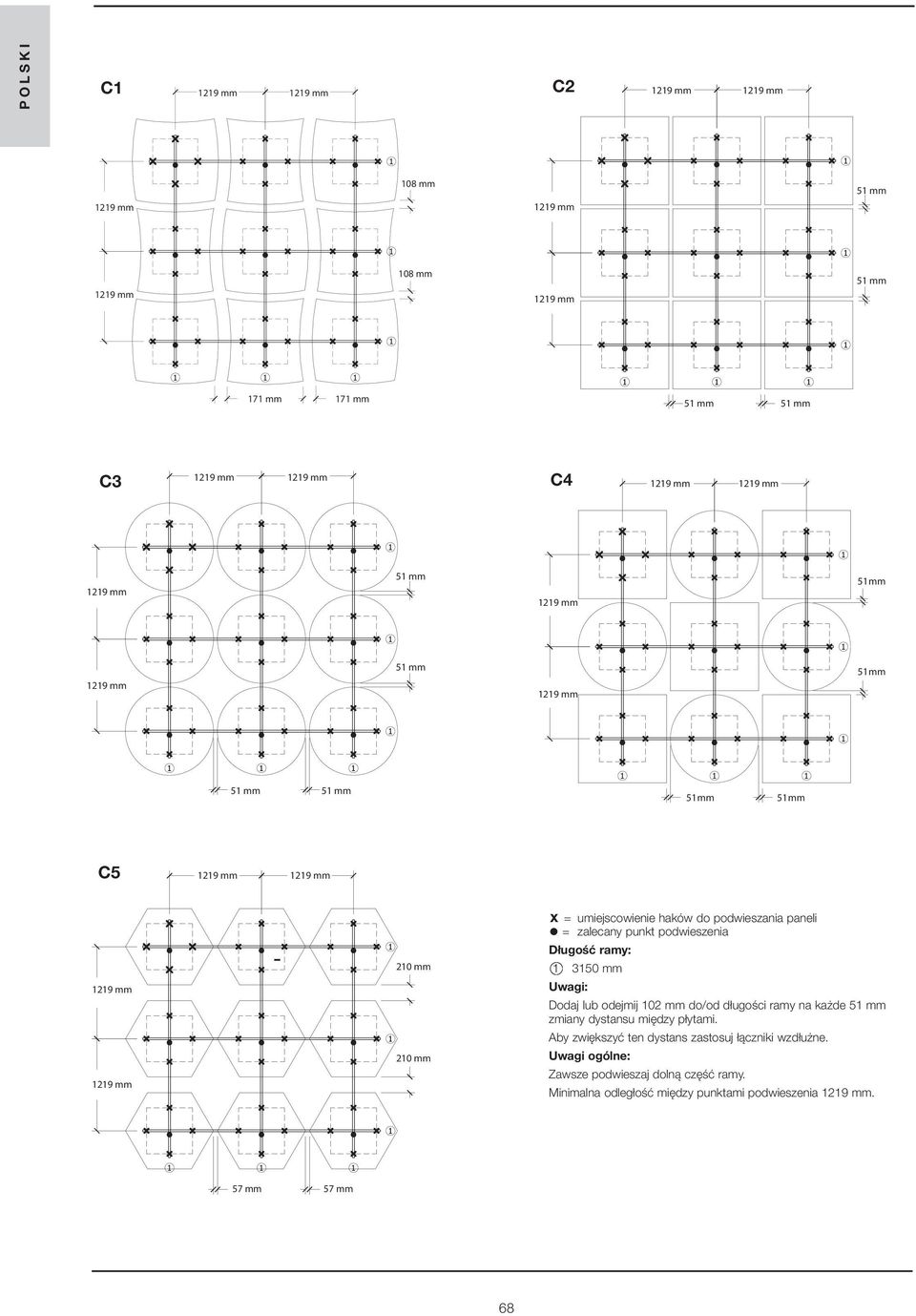

8 POLSKI C1 C2 171 mm 171 mm C3 C4 C5 x = umiejscowienie haków do podwieszania paneli mm Dodaj lub odejmij 102 mm do/od długości ramy na każde zmiany dystansu między płytami. Aby zwiększyć ten dystans zastosuj łączniki wzdłużne. Minimalna odległość między punktami podwieszenia. 57 mm 57 mm 68
9 C6 C7 POLSKI 203mm 203mm C8 C9 1219mm 1219mm 203mm 1219mm 203mm 1219mm C10 x = umiejscowienie haków do podwieszania paneli mm Dodaj lub odejmij 102 mm do/od długości ramy na każde zmiany dystansu między płytami. Aby zwiększyć ten dystans zastosuj łączniki wzdłużne. Minimalna odległość między punktami podwieszenia. 69
10 POLSKI D mm x = umiejscowienie haków do podwieszania paneli 0 = łącznik wzdłużny 254 mm mm mm Dodaj lub odejmij do/od długości ramy na każde zmiany dystansu między płytami. Aby zwiększyć ten dystans zastosuj łączniki wzdłużne. Minimalna odległość między punktami podwieszenia. E mm 864 mm 864 mm 184 mm 197 mm E mm 864 mm 864 mm 57 mm x = umiejscowienie haków do podwieszania paneli mm mm mm mm Dodaj lub odejmij 152 mm do/od całej (4369 mm) długości ramy na każde zmiany dystansu między płytami. Natomiast do/od poszczególnych odcinków następująco: rama 1 rama mm rama 3 bez zmian rama 4 Minimalna odległość między punktami podwieszenia. 70
