1 LEGRAND CABLING SYSTEM 2 DOSKONAŁE PARAMETRY OD SERWEROWNI DO STACJI ROBOCZEJ

2 Wolnostojące szafy LINKEO* Kompletne rozwiązania dla sektora komercyjnego Nowe szafy 19 LINKEO z dedykowanymi akcesoriami tworzą kompleksową ofertę odpowiednią dla każdego typu projektu * Nowa konstrukcja szaf LINKEO zastępuje poprzednią wersję szaf LINKEO

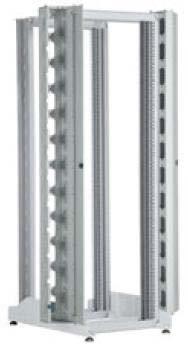

3 Koncepcja szaf LINKEO Konstrukcja: - płaskie szklane drzwi z metalową ramą (lewe lub prawe) - kolor szary ( RAL 7035 ) - 1 para 19 calowych wsporników regulowana co 25mm (zestaw dodatkowych wsporników można zamówić oddzielnie) - Przepusty kablowe o pojemności do 500 kabli (dach i spód) - Boczne i tylne ściany zdejmowane (wyposażone w ten sam zamek co drzwi) - Możliwość szeregowego łączenia szaf - Poziomowanie szafy za pomocą regulacji nóg - Bezpieczeństwo elektryczne z uziemieniem wszystkich metalowych (np. automatyczne uziemienie paneli) - Dopuszczalne obciążenie: 400 kg

4 Wolnostojące szafy LINKEO Trzy sposoby dostawy: Gotowe do instalacji Paleta zbiorcza W czterech częściach Zmontowane Do zmontowania Do zmontowania

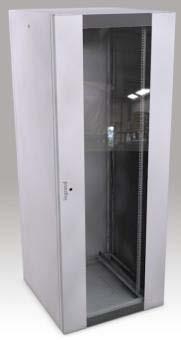

5 LINKEO - Gotowe do instalacji Zmontowane 10 szaf + 2 rozszerzenia Szafy 24U 600X600 24U 800X800 33U 600X600 33U 800X800 42U 600X600 42U 600X800 42U 600X U 800X600 42U 800X800 42U 800X1000 Rozszerzenia 42U 600X600 42U 800X800 - Szafa bez paneli bocznych - Dostarczana z zestawem łączeniowym Nr. ref U 600X600 Wolnostojąca szafa Linkeo U 800X800 Wolnostojąca szafa Linkeo U 600X600 Wolnostojąca szafa Linkeo U 800X800 Wolnostojąca szafa Linkeo U 600X600 Wolnostojąca szafa Linkeo U 600X800 Wolnostojąca szafa Linkeo U 600X1000 Wolnostojąca szafa Linkeo U 800X600 Wolnostojąca szafa Linkeo U 800X800 Wolnostojąca szafa Linkeo U 800X1000 Wolnostojąca szafa Linkeo U 600X600 Rozszerzona wolnostojąca szafa Linkeo U 800X800 Rozszerzona wolnostojąca szafa Linkeo 12 numerów katalogowych

6 LINKEO - Paleta zbiorcza Wszystkie elementy szafy na jednej palecie Zalety: Ochrona podczas transportu Redukcja kosztu transportu Ułatwione zamawianie Łatwy montaż: 16 minut / 1 osoba (instrukcja wideo) Montaż przy użyciu tylko jednego narzędzia (klucz 10) Dedykowana instrukcja instalacji

7 LINKEO - Paleta zbiorcza Do zmontowania 10 szaf + 2 rozszerzenia Szafy 24U 600X600 24U 800X800 33U 600X600 33U 800X800 42U 600X600 42U 600X800 42U 600X U 800X600 42U 800X800 42U 800X1000 Rozszerzenia 42U 600X600 42U 800X800 - Szafa bez paneli bocznych - Dostarczana z zestawem łączeniowym Nr. ref U 600X600 Wolnostojąca szafa Linkeo (paleta) U 800X800 Wolnostojąca szafa Linkeo (paleta) U 600X600 Wolnostojąca szafa Linkeo (paleta) U 800X800 Wolnostojąca szafa Linkeo (paleta) U 600X600 Wolnostojąca szafa Linkeo (paleta) U 600X800 Wolnostojąca szafa Linkeo (paleta) U 600X1000 Wolnostojąca szafa Linkeo (paleta) U 800X600 Wolnostojąca szafa Linkeo (paleta) U 800X800 Wolnostojąca szafa Linkeo (paleta) U 800X1000 Wolnostojąca szafa Linkeo (paleta) U 600X600 Rozszerzona wolnostojąca szafa Linkeo (paleta) U 800X800 Rozszerzona wolnostojąca szafa Linkeo (paleta) 12 numerów katalogowych

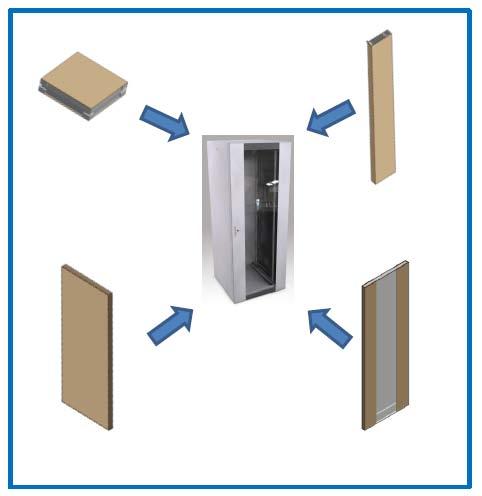

8 LINKEO - W czterech częściach Skomponuj własną szafę Zalety: Podstawa i dach Wsporniki 19 i sekcje kablowe Dystrybutorzy: transport i przechowywanie redukcja kosztów Instalatorzy: łatwa obsługa (małe i lekkie elementy) drzwi i ściany pakowane oddzielnie łatwa konfiguracja szaf Panele boczne Drzwi przednie i panel tylni Łatwy montaż: 16 minut / 1 osoba (instrukcja wideo) Montaż przy użyciu tylko jednego narzędzia (klucz 10) Dedykowana karta instalacja

9 LINKEO - W czterech częściach Do zmontowania Tylko cztery referencje do skompletowania szafy 10 rozmiarów Szafy 24U 600X600 24U 800X800 33U 600X600 33U 800X800 42U 600X600 42U 600X800 42U 600X U 800X600 42U 800X800 42U 800X1000 Nr. ref x600 LINKEO Dach i spód x800 LINKEO Dach i spód x1000 LINKEO Dach i spód x600 LINKEO Dach i spód x800 LINKEO Dach i spód x1000 LINKEO Dach i spód U LINKEO Wsporniki 19 i sekcje kablowe U LINKEO Wsporniki 19 i sekcje kablowe U LINKEO Wsporniki 19 i sekcje kablowe U LINKEO Para paneli bocznych o głębokości 600MM U LINKEO Para paneli bocznych o głębokości 800MM U LINKEO Para paneli bocznych o głębokości 600MM U LINKEO Para paneli bocznych o głębokości 800MM U LINKEO Para paneli bocznych o głębokości 600MM U LINKEO Para paneli bocznych o głębokości 800MM U LINKEO Para paneli bocznych o głębokości 1000MM U LINKEO 600MM Drzwi przednie i panele boczne U LINKEO 800MM Drzwi przednie i panele boczne U LINKEO 600MM Drzwi przednie i panele boczne U LINKEO 800MM Drzwi przednie i panele boczne U LINKEO 600MM Drzwi przednie i panele boczne U LINKEO 800MM Drzwi przednie i panele boczne 22 numery katalogowe

10 LINKEO - Akcesoria (1/4) Zestaw 2 dodatkowych wsporników Wsporniki dla szafy 24U Wsporniki dla szafy 33U Wsporniki dla szafy 42U Kółka do szaf (nr ref ) Cokół 100mm wysokości Cokół dla W600XD Cokół dla W600XD800 / W800XD Cokół dla W600XD Cokół dla W800XD Cokół dla W800XD1000 Zestaw do łączenia (nr.ref / pasuje do wszystkich rodzajów szaf LINKEO)

11 LINKEO - Akcesoria (2/4) Półki stałe montaż na 2 wspornikach 19 / maksymalne obciążenie 15 kg głębokość 200 mm głębokość 360 mm Półki stałe montaż na 4 wspornikach 19 / maksymalne obciążenie 50kg głębokość 600 mm głębokość 800 mm głębokość 1000 mm Półki teleskopowe 19 na 4 wspornikach / maksymalne obciążenie 30 kg głębokość 600 mm głębokość 800 mm głębokość 1000 mm

12 LINKEO - Akcesoria (3/4) Zestaw wentylacyjny LINKEO 19 - zawiera termostat, - do montażu u góry szafy wiatraki wiatraki Zestaw 6 pierścieni kablowych do szaf o szerokości 800mm (nr. ref ) Pionowy panel porządkujący - montowany do wspornika wysokość szafy 33U wysokość szafy 42U Panele porządkujące 19 1U i 2U panel o wysokości 1U panel o wysokości 2U

13 LINKEO - Akcesoria (4/4) Bloki zasilające - dostarczane z wtyczkami i kablem Nr. ref X 2P+Z gniazda standardu francuskiego X 2P+Z gniazda standardu francuskiego X 2P+Z gniazda standardu niemieckiego X 2P+Z gniazda standardu Schuko z wyłącznikiem X 2P+Z gniazda standardu brytyjskiego X 2P+Z gniazda standardu brytyjskiego z wyłącznikiem Akcesoria 19 są kompatybilne z szafkami wiszącymi LINKEO oraz szafami Bati-rack
