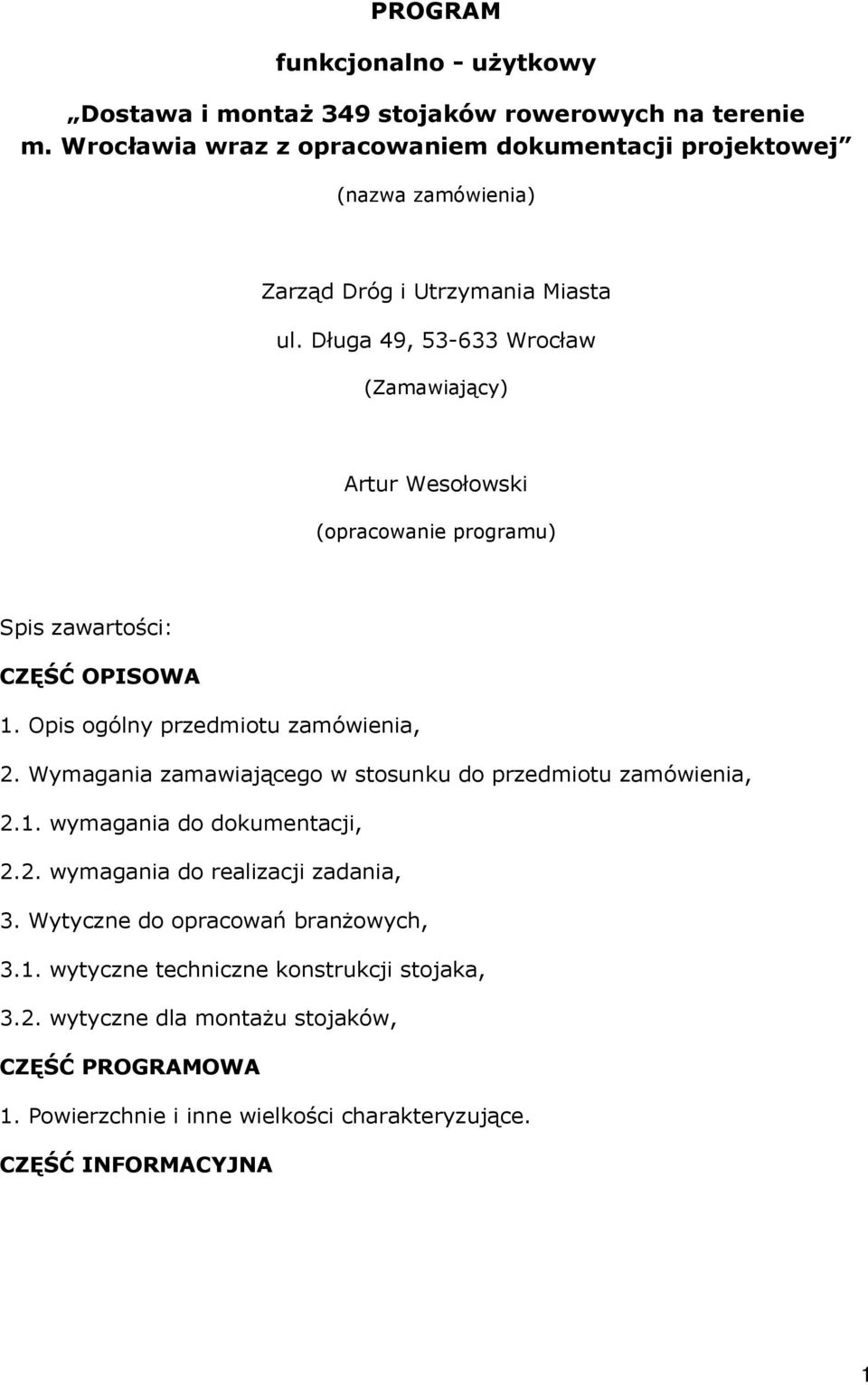

1 PROGRAM funkcjonalno - użytkowy Dostawa i montaż 349 stojaków rowerowych na terenie m. Wrocławia wraz z opracowaniem dokumentacji projektowej (nazwa zamówienia) Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław (Zamawiający) Artur Wesołowski (opracowanie programu) Spis zawartości: CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia, 2. Wymagania zamawiającego w stosunku do przedmiotu zamówienia, 2.1. wymagania do dokumentacji, 2.2. wymagania do realizacji zadania, 3. Wytyczne do opracowań branżowych, 3.1. wytyczne techniczne konstrukcji stojaka, 3.2. wytyczne dla montażu stojaków, CZĘŚĆ PROGRAMOWA 1. Powierzchnie i inne wielkości charakteryzujące. CZĘŚĆ INFORMACYJNA 1

2 CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia. Przedmiotem zamówienia jest montaż 349 stojaków rowerowych na terenie m. Wrocławia wraz z opracowaniem dokumentacji projektowej. Przedmiot zamówienia przewidziany jest do realizacji w systemie,,zaprojektuj i zbuduj i składa się z dwóch części: opracowanie dokumentacji projektowej wraz z uzyskaniem stosownych opinii, uzgodnień i decyzji administracyjnych, montażu stojaków rowerowych. 2. Wymagania w stosunku do przedmiotu zamówienia: 2.1 do dokumentacji Dokumentacja projektowa, na podstawie której będzie realizowany montaż stojaków rowerowych winna składać się z następujących opracowań i projektów (Wykonawca do wykonania dokumentacji projektowej, winien użyć map zasadniczych przeznaczonych do celów opiniodawczych). a) Projekty wykonawcze: projekt wykonawczy montażu stojaków na rowery ze szczegółowym domiarem każdej lokalizacji, projekt odtworzenia nawierzchni dla różnych rodzajów nawierzchni, projekt organizacji ruchu zastępczego dla lokalizacji w jezdni, b) Opracowania inne: specyfikacje techniczne wykonania i odbioru robót. 2.2 do realizacji zadania Realizacja zadania winna obejmować: montaż 349 szt. stojaków rowerowych wg zatwierdzonej dokumentacji, odbudowę nawierzchni. 3. Wytyczne do opracowań branżowych. 3.1 wytyczne techniczne konstrukcji stojaka: stojaki fabrycznie nowe, rok produkcji 2011 lub 2012, stojaki użyte na parkingach - kształt odwróconej litery U (rys. nr 1,2), materiał stojaków - stal ocynkowana ogniowo, umożliwiające wbudowanie na stałe w podłożę, wymiary szczegółowe: stojaka dużego : wysokość mm; długość mm (rozstaw słupków montażowych), średnica rury: Ø 50 mm, 2

3 dł. elementu kotwiącego: 250 mm, grubość ścianek rury stojaka: min 2 mm, stojaka małego (mini): wysokość mm; długość 650 mm (rozstaw słupków montażowych), średnica rury: Ø 50 mm, dł. elementu kotwiącego: 250 mm, grubość ścianek rury stojaka: min 2 mm, element kotwiący winien być wyposażony w wąsy uniemożliwiające wyrwanie stojaka. 3.2 wytyczne dla montażu stojaków: montaż stojaków winien uwzględniać zasady wskazane na rysunku nr 1 (za wyjątkiem lokalizacji nr 52 gdzie stojak rowerowy może zostać przykręcony do podłoża), odległość pomiędzy poszczególnymi stojakami ustawianymi szeregowo: 1000 mm, odległość minimalna stojaków od przeszkód (np. obiektów budowlanych, drzew itp.): min. 50 cm, wymagane, minimalne wymiary betonowego elementu kotwiącego: dł. 20 cm x szer. 20 cm x wys. 25 cm, do stojaków należy zapewnić wygodny dostęp (nawet w przypadku braku drogi rowerowej) z kierunków możliwego dojazdu rowerzystów. Może to być związane np. z koniecznością niwelacji krawężników (konieczność niwelacji krawężnika została uwzględniona w załączniku nr 1). w przypadku umieszczenia stojaków rowerowych w linii zatoki postojowej dla samochodów, należy ustawić je pod katem ok. 45 do osi jezdni (w orientacji ułatwiającej wjazd z jezdni), aby rower o dł. ok. 2 m nie wystawał poza obrys miejsc postojowych dla samochodów. Miejsce parkingowe należy osłonic i zabezpieczyć elementami bezpieczeństwa ruchu drogowego w taki sposób, aby manewrujące samochody nie uszkodziły rowerów. Powstałe zabezpieczenie stwarzać powinno jednocześnie łatwy dostęp do stojaków od strony jezdni. 3

4 rys. 1 Wymiary montażowe stojaka rowerowego dużego: rys. 2 Wymiary montażowe stojaka rowerowego małego (mini): 4

5 CZĘŚĆ PROGRAMOWA 1. Powierzchnie i inne wielkości charakteryzujące przedmiot zamówienia 1.1. montaż 349 szt. stojaków rowerowych. CZĘŚĆ INFORMACYJNA termin opracowania dokumentacji - 1 miesiąc od daty zawarcia umowy, termin realizacji całości zadania 3 miesiące od daty zawarcia umowy, forma opracowania dokumentacji - 4 egz. w wersji papierowej oraz 1 egz. w wersji elektronicznej, w ofercie przetargowej należy przedstawić osobno koszty opracowania dokumentacji, osobno koszty montażu stojaków, wykonawca zobowiązany jest do uzyskania wszelkich niezbędnych uzgodnień i opinii (lokalizacja parkingów uzgodniona z Wydziałem Inżynierii Miejskiej Urzędu Miejskiego Wrocławia). Załączniki: - plany sytuacyjne w formie zdjęć lotniczych i zdjęć poglądowych z orientacyjną, proponowaną lokalizacja stojaków wraz z informacjami co do ilości i usytuowania stojaków. 5
