1 KAMERA BEZPRZEWODOWA 2,4 GHz Z ODBIORNIKIEM 811AKU USB PODRĘCZNIK UśYTKOWNIKA

2 SPIS TREŚCI 1. INFORMACJE PODSTAWOWE WPROWADZENIE ZAWARTOŚĆ ZESTAWU KAMERA ODBIORNIK 3 2. INSTALACJA INSTALACJA STEROWNIKÓW INSTALACJA PROGRAMU WINDVR 7 3. PROGRAM WINDVR URUCHOMIENIE PANEL STERUJĄCY WYŚWIETLACZ STEROWNIE ODTWARZANIEM USTAWIENIA DISPLAY DEVICE NAGRYWAJ MAGAZYN HISTORY HISTORY SETTING ALARM SETUP 13 strona 1

1. INFORMACJE PODSTAWOWE 1.1.Wprowadzenie Bezprzewodowy zestaw 811AKU-USB to doskonałe rozwiązanie do prostego i taniego monitoringu w warunkach domowych lub biurowych.

wyjątkowo łatwe. UWAGA! Odbiornik działa poprawnie wyłącznie po podłączeniu do gniazda USB 2.0. Podłączenie do gniazda USB 1.

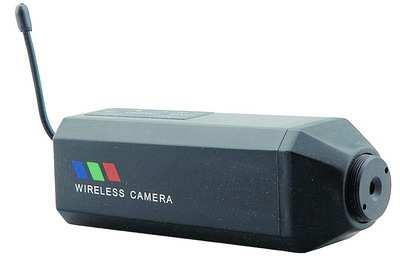

3 1. INFORMACJE PODSTAWOWE 1.1.Wprowadzenie Bezprzewodowy zestaw 811AKU-USB to doskonałe rozwiązanie do prostego i taniego monitoringu w warunkach domowych lub biurowych. Niewielkie wymiary, prostota instalacji, moŝliwość bezpośredniego połączenia z dowolnym komputerem PC przez port USB oraz dołączone oprogramowanie WinDVR sprawiają, Ŝe uŝytkowanie tego zestawu jest wyjątkowo łatwe. UWAGA! Odbiornik działa poprawnie wyłącznie po podłączeniu do gniazda USB 2.0. Podłączenie do gniazda USB 1.1 moŝe skutkować nieprawidłową pracą odbiornika bądź niemoŝnością instalacji w systemie operacyjnym. Dołączone sterowniki pozwalają na instalację urządzenia wyłącznie w systemach Windows 2000 lub Windows XP. Dołączony przewód USB słuŝy wyłącznie do podłączenia odbiornika i w Ŝadnym wypadku nie moŝe być stosowany do bezpośredniego połączenia dwóch komputerów. 1.2.Zawartość zestawu mikrokamera bezprzewodowa 2,4 Ghz odbiornik bezprzewodowy 2,4 Ghz antena odbiornika podstawka mocująca do kamery kabel USB kabel audio / video zasilacz do kamery zasilacz do odbiornika płyta CD z oprogramowaniem 1.3. Kamera SPECYFIKACJA TECHNICZNA Typ matrycy CMOS Rozdzielczość Częstotliwość transmisji Moc nadawania Typ modulacji Pasmo Zasilanie Rodzaj akumulatora Pojemność akumulatora Czas ładowania Czas pracy akumulatora 628 x 582 (PAL); 510 x 492 (NTSC) MHz 10mW/CE; 2mW/FCC FM 18 MHz + 5V DC Litowy 500mAh 2 godz. 5 godz. Wymiary [mm] 66 x 23 x 23 Waga Zasięg bez zakłóceń (min) 60 g 100 m antena kontrolka ładowania gniazdo zasilania obiektyw z regulacją ostrości kontrolka zasilania antena przełącznik kanału / wyłącznik strona 2

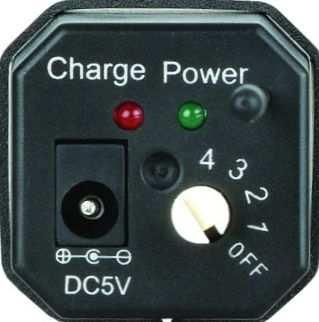

4 Do włączenia lub wyłączenia kamery naleŝy uŝyć przełącznika kanału. Ustawienie w pozycji OFF spowoduje całkowite wyłączenie kamery. Ustawienie przełącznika w pozycji 1, 2, 3 lub 4 spowoduje automatyczne włączenie kamery i transmisję sygnału na kanale odpowiednio 1, 2, 3 lub 4. Praca kamery sygnalizowana jest świeceniem zielonej kontrolki POWER. Jeśli nie podłączono zasilacza sieciowego, kamera korzysta z wbudowanego akumulatora. Podłączenie zasilacza sieciowego sygnalizowane jest świeceniem czerwonej kontrolki CHARGE. Ładowanie wbudowanego akumulatora odbywa się automatycznie po podłączeniu zasilacza sieciowego Odbiornik SPECYFIKACJA TECHNICZNA Częstotliwość odbierania Rodzaj modulacji Antena Czułość Sygnał video Sygnał audio Zasilanie Max pobór prądu MHz FM 50 Ω SMA -85dBm 1 75 Ω; S/N > 38dB 600 Ω + 5 V DC (z portu USB) 180 ma Wymiary [mm] 76 x 68 x 16 Waga Temperatura pracy Dopuszczalna wilgotność pracy 200 g -10 o C + 50 o C 85% RH antena przełącznik aktywacji kanału i wyboru ręcznego / automatycznego Przycisk wyboru kanału i kontrolki kanałów gniazdo zasilania gniazdo audio / video port USB Odbiornik uruchamia się automatycznie po podłączeniu zasilacza sieciowego lub podłączeniu do komputera dołączonym kablem USB. strona 3

5 Urządzenie moŝe przechwytywać obraz tylko z jednej kamery pracującej na określonym kanale (odpowiedni kanał wybiera się przyciskiem wyboru kanału, wybór jest sygnalizowany świeceniem zielonej kontrolki), lub kolejno z kamer na kanałach 1, 2, 3 i 4 (przełączanie sekwencyjne). Ustawienie przełącznika aktywacji kanału w pozycji ON powoduje moŝliwość wyboru tego kanału, w pozycji przeciwnej wyłącza dany kanał. Aby ręcznie wybierać określone kanały przyciskiem wyboru kanału, przełącznik wyboru ręcznego / automatycznego musi być ustawiony w pozycji M. Ustawienie tego przełącznika w pozycji L spowoduje sekwencyjne przełączanie aktywnych kanałów. UWAGA! Obsługa odbiornika przy pomocy przycisku wyboru kanału i przełącznika aktywacji jest moŝliwa tylko wtedy, gdy nie jest uruchomione oprogramowanie WinDVR. W momencie uruchomienia programu przejmuje on kontrolę nad funkcjami i ustawieniem odbiornika. strona 4

2. INSTALACJA PoniŜszy opis pozwoli w prosty sposób zainstalować sterowniki odbiornika oraz oprogramowanie WinDVR w komputerze uŝytkownika. UWAGA!

Do poprawnej pracy niezbędne jest zainstalowanie bibliotek DirectX 9.

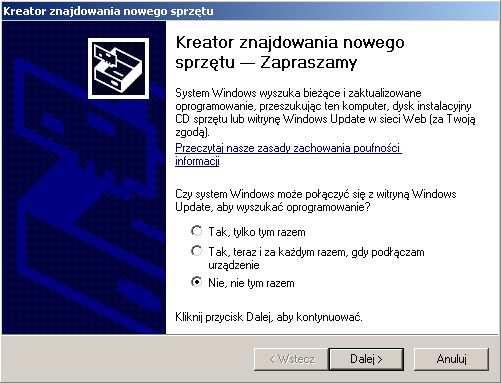

6 2. INSTALACJA PoniŜszy opis pozwoli w prosty sposób zainstalować sterowniki odbiornika oraz oprogramowanie WinDVR w komputerze uŝytkownika. UWAGA! Instalacja sterowników i oprogramowania jest moŝliwa wyłącznie w systemach Windows 2000 oraz Windows XP. Do poprawnej pracy niezbędne jest zainstalowanie bibliotek DirectX 9. Jeśli nie są one zainstalowane w systemie operacyjnym, moŝna je zainstalować z dołączonej płyty (wersja instalacyjna DirectX 9 znajduje się w folderze directx na dołączonej płycie CD Instalacja sterowników podłącz zasilacz sieciowy do odbiornika włóŝ do napędu CD / DVD dołączoną płytę minicd zminimalizuj lub zamknij okno powitalne podłącz dołączony kabel USB do odbiornika i do wolnego portu USB 2.0 w komputerze w wyświetlonym oknie zaznacz opcję Nie, nie tym razem i kliknij przycisk Dalej zaznacz opcję Zainstaluj z listy lub z określonej lokalizacji (zaawansowane) i kliknij przycisk Dalej strona 5

$X:\driver\xp, gdzie X jest literą napędu, do którego została włoŝona dołączona płyta) w przypadku instalacji w$ $systemie Windows 2000, folder ze sterownikami to X:\driver\2k podczas instalacji moŝe pojawić się okno z komunikatem$

7 w wyświetlonym oknie odznacz opcję Przeszukaj nośniki wymienne (dyskietka, dysk CD-ROM...), zaznacz opcję Uwzględnij tę lokalizację w wyszukiwaniu i przy pomocy przycisku Przeglądaj wskaŝ folder ze sterownikiem do urządzenia (np. X:\driver\xp, gdzie X jest literą napędu, do którego została włoŝona dołączona płyta) w przypadku instalacji w systemie Windows 2000, folder ze sterownikami to X:\driver\2k podczas instalacji moŝe pojawić się okno z komunikatem ostrzegawczym wówczas naleŝy kliknąć przycisk Mimo to kontynuuj po zakończeniu instalacji sterowników na ekranie zostanie wyświetlony stosowny komunikat kliknięcie przycisku OK spowoduje zamknięcie okna i zakończenie procesu instalacji sterowników strona 6

2.2. Instalacja programu WinDVR 811AKU USB przywróć okno

płyty w napędzie w oknie powitalnym kliknij na WinDVR kliknij

program WinDVR, a następnie kliknij przycisk Next podczas

niezbędnych programów dodatkowych naleŝy je potwierdzić

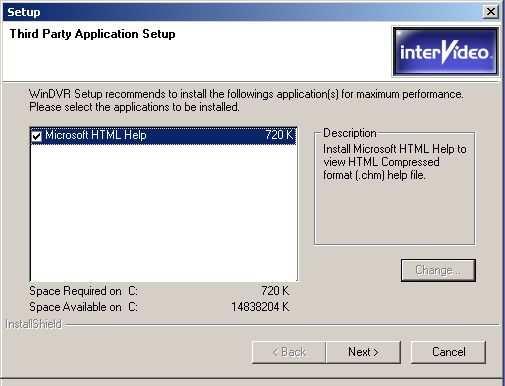

8 2.2. Instalacja programu WinDVR 811AKU USB przywróć okno powitalne lub, jeśli zostało zamknięte, wymuś ponowny rozruch płyty w napędzie w oknie powitalnym kliknij na WinDVR kliknij przycisk Next wybierz folder, w którym ma zostać zainstalowany program WinDVR, a następnie kliknij przycisk Next podczas instalacji moŝe pojawić się okno z propozycją zainstalowania niezbędnych programów dodatkowych naleŝy je potwierdzić przyciskiem Next po zakończeniu instalacji na pulpicie pojawi się ikona programu strona 7

konfiguracyjne - program automatycznie podpowiada najbardziej odpowiednia

wybrać folder, w którym będą zapisywane sekwencje video i zdjęcia folder

9 3. PROGRAM WinDVR 3.1. Uruchomienie przy pierwszym uruchomieniu programu pojawi się okno konfiguracyjne - program automatycznie podpowiada najbardziej odpowiednia opcje, jednak w razie potrzeby moŝna je zmienić W kolejnym oknie naleŝy wybrać folder, w którym będą zapisywane sekwencje video i zdjęcia folder domyślny znajduje się na partycji systemowej po uruchomieniu programu na ekranie widoczne jest okno obrazu oraz panel sterujący strona 8

10 3.2. Panel sterujący 811AKU USB DuŜe, intuicyjne przyciski na panelu ułatwiają sterowanie podstawowymi funkcjami programu i jego obsługę. Okno ustawień zaawansowanych uruchamiane jest jednym z przycisków. wyłączenie programu zapis odtwarzanie stop przechwycenie alarm zdjęcia powiększenie ustawienia pomoc wyłączenie panelu wyświetlacz wyciszenie regulacja głośności wybór kamery sekwencyjne przełączanie kamer sterowanie odtwarzaniem ukrycie panelu Wyświelacz Okno informacyjne panelu sterującego. Prezentuje bieŝący czas i datę, a takŝe czas działania programu oraz uruchomione funkcje Sterowanie odtwarzaniem Zestaw czterech przycisków sterujących odtwarzaniem zapisanych uprzednio obrazów (poprzedni, następny, szybciej do tyłu, szybciej do przodu. strona 9

Display Okno ustawień ekranu, pozwala na ustalenie formatu obrazu, kolorystyki, a takŝe nadanie nazw

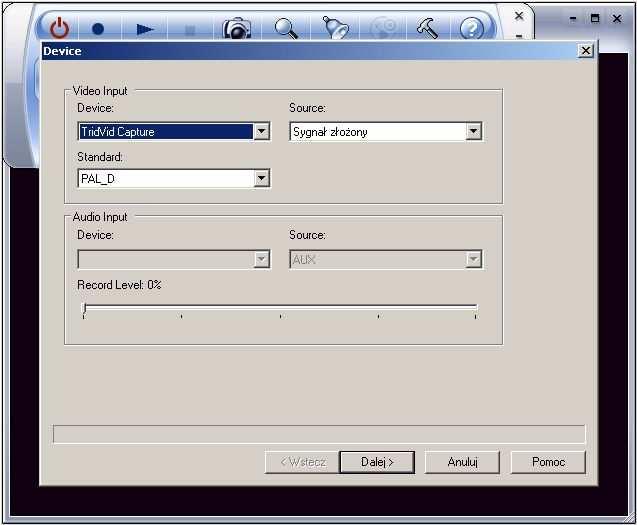

11 3.3. Ustawienia 811AKU USB Naciśnięcie przycisku ustawienia na panelu sterującym spowoduje wyświetlenie okna ustawień programu. Poszczególne funkcje zostały zgrupowane w siedmiu zakładkach Display Okno ustawień ekranu, pozwala na ustalenie formatu obrazu, kolorystyki, a takŝe nadanie nazw poszczególnym kamerom Device Ustawienia źródła video oraz audio, wybór systemu video, a takŝe kodeka. strona 10

3.3.3. Nagrywaj Wybór trzech opcji jakości nagrywania dobra, lepsza i najlepsza.

opcji. 811AKU USB 3.3.4. Magazyn Ustalenie folderu, w którym będą zapisywane przechwycone obrazy.

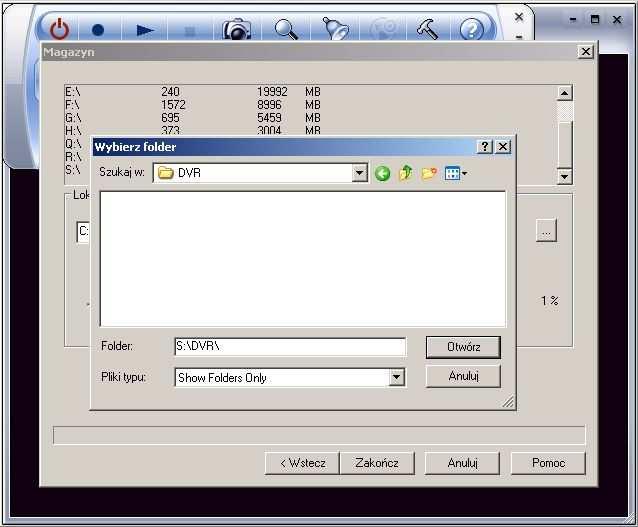

12 Nagrywaj Wybór trzech opcji jakości nagrywania dobra, lepsza i najlepsza. W okienku po prawej stronie wyświetlane są aktualne parametry nagrywania mające zastosowanie przy danej opcji. 811AKU USB Magazyn Ustalenie folderu, w którym będą zapisywane przechwycone obrazy. Podana jest pełna informacja pojemnościowa o wszystkich partycjach, a takŝe informacja o moŝliwościach czasowych zapisu w wybranym folderze strona 11

13 History Historia operacji z poszczególnych kamer z moŝliwością wyboru dokładnego przedziału czasowego History Setting Pozwala na włączenie / wyłączenie trzech opcji: działanie uŝytkownika, zapis, alarm. Opcje dotyczą oczywiście zapisów na liście History. strona 12

3.3.7. Alarm Setup Okno ustawień alarmu.

14 Alarm Setup Okno ustawień alarmu. MoŜna wybrać kamerę, dla której będzie uŝyty alarm, czułość alarmu, a takŝe czas trwania oraz plik dźwiękowy sygnalizujący alarm. strona 13
