INSTRUKCJA PROGRAMU DO REJESTRATORÓW SERII RTS-05 ORAZ RTC-06. wyposażonych w komunikację. Bluetooth lub USB PRZEDSIĘBIORSTWO PRODUKCYJNO HANDLOWE

Transkrypt

1 PRZEDSIĘBIORSTWO PRODUKCYJNO HANDLOWE Program RTC_RTS dostarczany jest na płycie CD do rejestratorów wyposażonych w w systemy transmisji danych do komputera PC metodą bezprzewodową Bluetooth lub przewodową USB. Program ten działa na systemach operacyjnych Windows XP, Vista,7 i nie posiada żadnych ograniczeń sprzętowych poza wynikających z metody transmisji. Program nie wymaga instalacji na komputerze. Wystarczy przegrać program na dysk i uruchomić. Program można również uruchomić z płyty CD lub z pamięci USB. Program umożliwia: Przesłanie zarejestrowanych danych z pamięci rejestratora do komputera; Odczyt przesłanych danych w postaci wykresu lub tabeli; Odczyt danych statystycznych z przebiegu rejestracji; 4. Wydruk zarejestrowanych danych przy użyciu drukarki podłączonej do komputera; 5. Zapisanie zarejestrowanych danych na dysku komputera lub dowolnym nośniku pamięci dołączonych do komputera; 6. Odczyt danych zapisanych na dysku a pochodzących z wcześniejszych sesji rejestracji. 7. Obserwacja aktualnie przebiegającej rejestracji bez utraty danych zapisywanych równocześnie w pamięci rejestratora; 8. Uruchamianie lub stopowanie rejestracji. 9. Konfigurowanie rejestratora z pozycji komputera ( po uprzednim wpisaniu kodu dostępu), 10. Równoczesne podłączenie kilku rejestratorów. INSTRUKCJA PROGRAMU DO REJESTRATORÓW SERII RTS-05 ORAZ RTC-06 wyposażonych w komunikację BLUETOOTH Komunikacja bezprzewodowa Bluetooth jest to komunikacja krótkiego zasięgu pomiędzy różnymi urządzeniami elektronicznymi. Technologia korzysta z fal radiowych w paśmie ISM 2,6 GHz. Zasięg tego typu komunikacji wynosi do 100 m. Rzeczywisty zasięg tej komunikacji zależy od szeregu różnych czynników, między innymi: - przeszkód tłumiących sygnał radiowy; - jakości adaptera Bluetooth w który wyposażony jest komputer PC. Rejestrator z komunikacją Bluetooth wyposażony jest w adapter wysokiej klasy o zasięgu do 150 m, tym niemniej o rzeczywistym zasięgu decyduje adapter o najmniejszym zasięgu. W związku z powyższym zaleca się stosowanie do komputera PC zewnętrznych adapterów Bluetooth o podwyższonym zasięgu. Bluetooth lub USB NAWIĄZANIE KOMUNIKACJI REJESTRATOR KOMPUTER Poniżej opisana zostanie procedura nawiązania komunikacji między rejestratorem a komputerem w oparciu o transmisje Bluetooth. W zależności od posiadanego przez użytkownika sprzętu poszczególne czynności mogą się różnić od podanych przykładów. Włączyć oprogramowanie Bluetooth na komputerze KRAKÓW ul.schweitzera 1/11 tel/fax

2 5. Po wpisaniu prawidłowego kodu nastąpi wzajemne połączenie komputera z rejestratorem. Ukaże się wówczas komunikat z numerem portu obsługującego połączenie. Należy wówczas zapamiętać numer przypisanego portu. Jest to ważne do obsługi programu. Zainicjować przeszukanie obiektów dostępnych w zasięgu Bluetooth komputera. KOMUNIKACJA USB Rejestratory wyposażone w komunikację typu USB posiadają gniazdo przyłączeniowe wtyczki USB typu B Rejestrator RTC-06H Dokonać z parowania Bluetooth rejestratora z Bluetooth komputera Rejestrator RTC-06 Rejestrator RTS Wpisać kod dostępu. Fabrycznie Kod ten można z pozycji programu do obsługi rejestratora zmienić. W celu połączenia rejestratora z komputerem należy zastosować przewód wyposażany z jednej strony z wtykiem USB-B, z drugiej strony wtykiem USB-A.

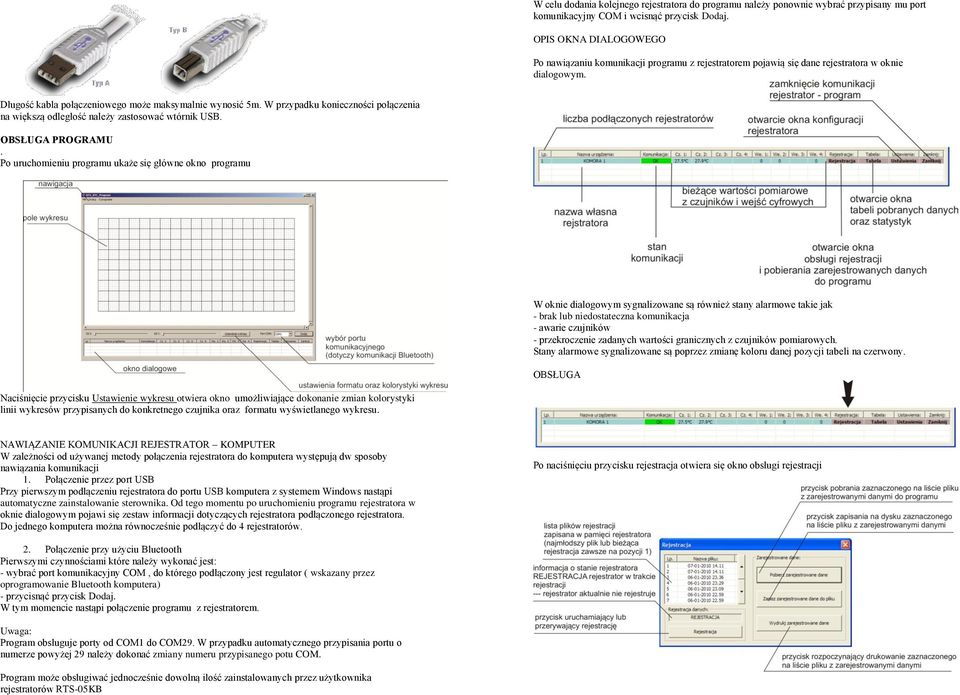

3 W celu dodania kolejnego rejestratora do programu należy ponownie wybrać przypisany mu port komunikacyjny COM i wcisnąć przycisk Dodaj. OPIS OKNA DIALOGOWEGO Po nawiązaniu komunikacji programu z rejestratorem pojawią się dane rejestratora w oknie dialogowym. Długość kabla połączeniowego może maksymalnie wynosić 5m. W przypadku konieczności połączenia na większą odległość należy zastosować wtórnik USB. OBSŁUGA PROGRAMU. Po uruchomieniu programu ukaże się główne okno programu W oknie dialogowym sygnalizowane są również stany alarmowe takie jak - brak lub niedostateczna komunikacja - awarie czujników - przekroczenie zadanych wartości granicznych z czujników pomiarowych. Stany alarmowe sygnalizowane są poprzez zmianę koloru danej pozycji tabeli na czerwony. OBSŁUGA Naciśnięcie przycisku Ustawienie wykresu otwiera okno umożliwiające dokonanie zmian kolorystyki linii wykresów przypisanych do konkretnego czujnika oraz formatu wyświetlanego wykresu. NAWIĄZANIE KOMUNIKACJI REJESTRATOR KOMPUTER W zależności od używanej metody połączenia rejestratora do komputera występują dw sposoby nawiązania komunikacji Połączenie przez port USB Przy pierwszym podłączeniu rejestratora do portu USB komputera z systemem Windows nastąpi automatyczne zainstalowanie sterownika. Od tego momentu po uruchomieniu programu rejestratora w oknie dialogowym pojawi się zestaw informacji dotyczących rejestratora podłączonego rejestratora. Do jednego komputera można równocześnie podłączyć do 4 rejestratorów. Po naciśnięciu przycisku rejestracja otwiera się okno obsługi rejestracji Połączenie przy użyciu Bluetooth Pierwszymi czynnościami które należy wykonać jest: - wybrać port komunikacyjny COM, do którego podłączony jest regulator ( wskazany przez oprogramowanie Bluetooth komputera) - przycisnąć przycisk Dodaj. W tym momencie nastąpi połączenie programu z rejestratorem. Uwaga: Program obsługuje porty od COM1 do COM29. W przypadku automatycznego przypisania portu o numerze powyżej 29 należy dokonać zmiany numeru przypisanego potu COM. Program może obsługiwać jednocześnie dowolną ilość zainstalowanych przez użytkownika rejestratorów RTS-05KB

4 Pobieranie zarejestrowanych danych do komputera Pliki z zarejestrowanymi danymi zapisywane są w postaci plików tekstowych z rozszerzeniem.txt. Pliki te można otwierać przy użyciu programu do rejestratora jak przy użyciu dowolnego programu otwierającego pliki.txt. Plik ten można również otworzyć przy pomocy programu EXEL. Drukowanie W przypadku ustawienia stanów alarmowych, na wykresie zaznaczane są granice wartości minimalnych i maksymalnych. Przekroczenie tych granic powoduje zmianę koloru wykresu na kolor czerwony. Zmiana koloru odnosi się do tego fragmentu wykresu, który przekroczył zadaną wartość. Zapisywanie pliku z zarejestrowanymi danymi na dysku komputera

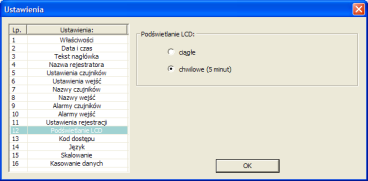

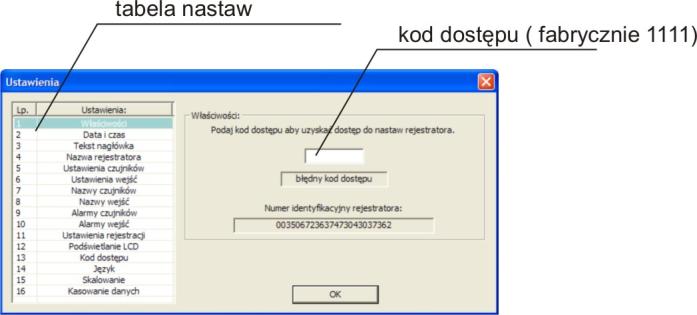

5 Wydruk z programu ma postać tabelaryczną z pełnymi danymi odnośnie rejestratora i przebiegu rejestracji. W tym momencie można dokonywać ustawień rejestratora. Po naciśnięciu na odpowiedni parametr, znajdujący się na liście, otworzy się okno do wpisywania żądanych ustawień W przypadku ustawienia stanów alarmowych (wartość maksymalna i minimalna), przekroczenie tych stanów przez dany czujnik będzie sygnalizowane czerwonym tłem wartości przekroczonej. UWAGA Odznaczenie zaznaczeń przy czujnikach i wejściach cyfrowych, powoduje niewidoczność tych czujników i wejść w tabeli i na wykresie. Takie rozwiązanie pozwala w niektórych przypadkach na zwiększenie czytelności tabeli czy też wykresu. W celu wejścia w tryb nastaw należy wpisać prawidłowy kod dostępu. Po wpisaniu kodu napis pod znajdujący się pod tekstem kodu ulegnie zmianie. Szczegółowy opis nastaw umieszczony jest w instrukcji obsługi rejestratora RTS-05KD UWAGA Dokonanie zmian w nastawach przerywa bieżącą rejestrację. Po wyjściu z nastaw należy wznowić przerwaną rejestrację z poziomu programu albo rejestratora.
