1 PROFITEC TREND Exclusive OTB HDD 2,5 Enclosure PL MT5075 Instrukcja obsługi

2 PL 2 Spis treści Zawartość zestawu...2 Właściwości...2 Specyfikacja...2 Wymagania systemowe...3 Instalacja dysku...3 Podłączenie obudowy...3 Instalacja sterowników...3 Odłączanie obudowy...4 Tworzenie nowej partycji na dysku twardym...5 Funkcja kopii zapasowej...8 Zawartość zestawu MT5075 I / MT5075 S Obudowa zewnętrzna dla 2.5 dysku twardego Przedłużacz kabla USB Płyta CD z oprogramowaniem Instrukcja obsługi Uwaga: wszystko po 1 szt Właściwości Obsługa dysków HDD 2.5 (grubość do 8 mm) Transfer danych: do 480 Mb/s Uwaga: (12Mb/s dla systemu z portem USB 1.1) Nie potrzebuje dodatkowych sterowników (z wyjątkiem Windows 98) Podłączenie/odłączenie bez potrzeby wyłączania zasilania komputera Backup danych za naciśnięciem jednego przycisku Specyfikacja: Model MT5075 I MT5075 S Interfejs USB 2.0 USB 2.0 Obsługiwane dyski PATA (IDE) SATA Diody LED informujące o zasilaniu (zielona) oraz pracy dysku twardego (czerwona) Materiał: stal nierdzewna + skóra + tworzywo ABS. Waga: 123.7g (bez zamontowanego dysku) Wymiary: mm*86.10mm*21.50mm Zasilanie: z portu USB 2.0 Uwaga: Specyfikacja może ulec zmianie bez powiadomienia.

5 dysku twardego Przedłużacz kabla USB Płyta CD z oprogramowaniem Instrukcja obsługi Uwaga: wszystko po 1 szt Właściwości Obsługa dysków HDD 2.

3 Wymagania systemowe Komputer PC Minimalne wymagania: procesor Intel 350 MHz, 64 MB RAM System operacyjny: Windows 98 SE/ME/2000/XP/Vista Wolny port USB 1.1 / USB 2.0 Komputer Macintosh Minimalne wymagania: procesor Apple G3, 64 MB RAM System operacyjny: Mac OS 10.2 lub wyższy (USB 2.0) Mac OS Wolny port USB 1.1 / USB 2.0 Instalacja dysku Odkręć dwie śrubki, zdejmij górną pokrywę, wsuń dysk twardy do obudowy, załóż pokrywę i dokręć śrubki. Podłączenie obudowy 1. Włącz komputer. Upewnij się, że system operacyjny skończył się ładować. 2. Podłącz obudowę do wolnego portu USB 2.0. Zielona dioda zasilania (Power LED) zaświeci się. Widok z góry PL 3. Urządzenie zostanie wykryte i automatycznie zainstalowane jako masowe urządzenie magazynujące. Operacje odczytu/zapisu dysku wskazuje czerwona dioda (HDD LED). Instalacja sterowników Windows 98 / SE Wykonaj poniższe kroki: 1. Włóż dostarczoną płytę CD do napędu CD-ROM. Na ekranie pojawi się okno instalatora. Kliknij Next 3

0 Instalacja dysku Odkręć dwie śrubki, zdejmij górną pokrywę, wsuń dysk twardy do obudowy, załóż pokrywę i dokręć śrubki. Podłączenie obudowy 1. Włącz komputer.

4 PL 2. Wybierz opcję domyślną, aby kontynuować, poczekaj aż instalator zakończy instalację, na ekranie pojawi się komunikat, że wymagany jest restart systemu, kliknij Finish. 3. Po zakończonej instalacji w obszarze powiadomień systemu będzie widoczna ikona bezpiecznego usuwania sprzętu za każdym razem, gdy podłączysz obudowę do komputera. Windows ME, 2000, XP, Vista Dla tych systemów operacyjnych obudowa nie wymaga dodatkowego sterownika, podczas pierwszego podłączenia system rozpozna obudowę jako Masowe Urządzenie Magazynujące i zainstaluje wymagane sterowniki. Przy następnym podłączeniu do tego samego portu USB system automatycznie wykryje urządzenie. MAC OS A. W systemach Mac OS ver obudowa zostanie automatycznie wykryta i zainstalowana, nie są potrzebne dodatkowe sterowniki. B. W systemach Mac OS ver 8.6, należy ściągnąć sterownik Mass Storage Support ze strony www. apple.com a następnie go zainstalować. C. W systemach Mac OS ver. 9.0 lub wyższa żaden sterownik nie jest wymagany. Urządzenie będzie widoczne na pulpicie, gdy zostanie podłączone do portu USB. 4

Windows ME, 2000, XP, Vista Dla tych systemów operacyjnych obudowa nie wymaga dodatkowego sterownika, podczas pierwszego podłączenia system rozpozna obudowę jako Masowe Urządzenie Magazynujące i

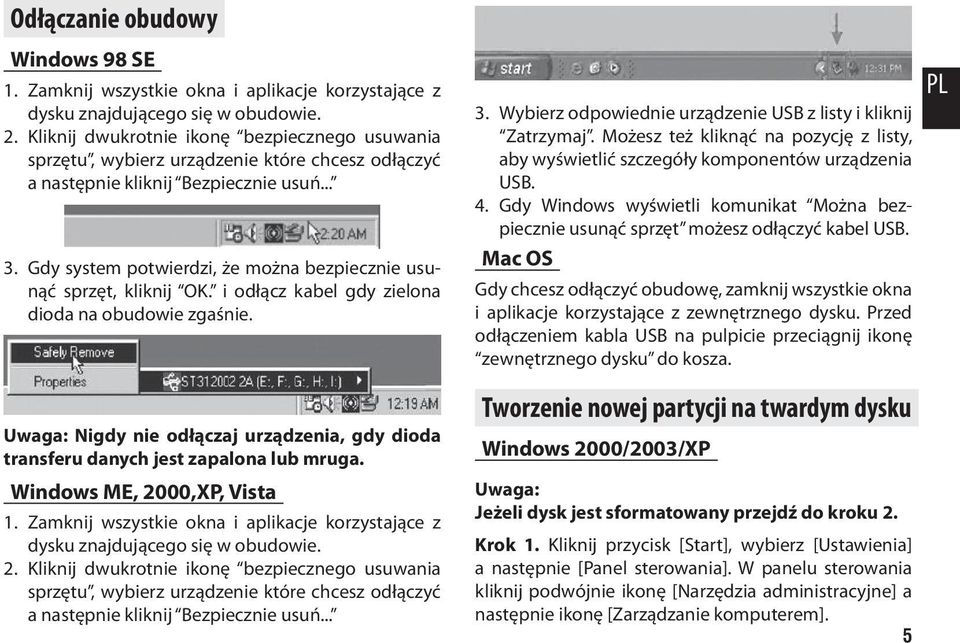

5 Odłączanie obudowy Windows 98 SE 1. Zamknij wszystkie okna i aplikacje korzystające z dysku znajdującego się w obudowie. 2. Kliknij dwukrotnie ikonę bezpiecznego usuwania sprzętu, wybierz urządzenie które chcesz odłączyć a następnie kliknij Bezpiecznie usuń Gdy system potwierdzi, że można bezpiecznie usunąć sprzęt, kliknij OK. i odłącz kabel gdy zielona dioda na obudowie zgaśnie. Uwaga: Nigdy nie odłączaj urządzenia, gdy dioda transferu danych jest zapalona lub mruga. Windows ME, 2000,XP, Vista 1. Zamknij wszystkie okna i aplikacje korzystające z dysku znajdującego się w obudowie. 2. Kliknij dwukrotnie ikonę bezpiecznego usuwania sprzętu, wybierz urządzenie które chcesz odłączyć a następnie kliknij Bezpiecznie usuń Wybierz odpowiednie urządzenie USB z listy i kliknij Zatrzymaj. Możesz też kliknąć na pozycję z listy, aby wyświetlić szczegóły komponentów urządzenia USB. 4. Gdy Windows wyświetli komunikat Można bezpiecznie usunąć sprzęt możesz odłączyć kabel USB. Mac OS Gdy chcesz odłączyć obudowę, zamknij wszystkie okna i aplikacje korzystające z zewnętrznego dysku. Przed odłączeniem kabla USB na pulpicie przeciągnij ikonę zewnętrznego dysku do kosza. Tworzenie nowej partycji na twardym dysku Windows 2000/2003/XP Uwaga: Jeżeli dysk jest sformatowany przejdź do kroku 2. Krok 1. Kliknij przycisk [Start], wybierz [Ustawienia] a następnie [Panel sterowania]. W panelu sterowania kliknij podwójnie ikonę [Narzędzia administracyjne] a następnie ikonę [Zarządzanie komputerem]. 5 PL

Gdy system potwierdzi, że można bezpiecznie usunąć sprzęt, kliknij OK. i odłącz kabel gdy zielona dioda na obudowie zgaśnie.

6 PL Krok 3. Pojawi się okno kreatora nowej partycji, kliknij dalej Krok 4. Wpisz rozmiar partycji i kliknij Dalej Krok 5. Przypisz literę do nowego dysku i kliknij Dalej Krok 6. Możesz wybrać opcje formatowania partycji, aby zaoszczędzić czas możesz zaznaczyć opcję formatowanie szybkie. Kliknij Dalej. Krok 2. Kliknij ikonę [Zarządzanie dyskami] w grupie [Magazyn]. Pojawi się informacja o pojemności nowego dysku. Kliknij prawy klawisz na ikonie tego dysku i wybierz [Otwórz]. 6 Krok 7. Kliknij Zakończ aby potwierdzić wprowadzone ustawienia. Krok 8. Na ekranie pojawi się informacja o postępie formatowania.

Możesz wybrać opcje formatowania partycji, aby zaoszczędzić czas możesz zaznaczyć opcję formatowanie szybkie. Kliknij Dalej. Krok 2.

7 Krok 9. Gdy status nowej partycji zmieni się na zdrowy, dysk jest już gotowy do użycia. o znalezionym niesformatowanym dysku. Kliknij [Initialize]. PL Krok 10. Otwórz ikonę Mój komputer, nowy dysk pojawi się w spisie dostępnych dysków. Krok 2. Kliknij [Go] na pasku zadań i wybierz [Utilities], kliknij [Disk Utility]. Mac OS X Uwaga: Jeżeli dysk jest sformatowany przejdź do kroku 2. Krok 1. Na ekranie pojawi się okno z ostrzeżeniem 7

Otwórz ikonę Mój komputer, nowy dysk pojawi się w spisie dostępnych dysków. Krok 2.

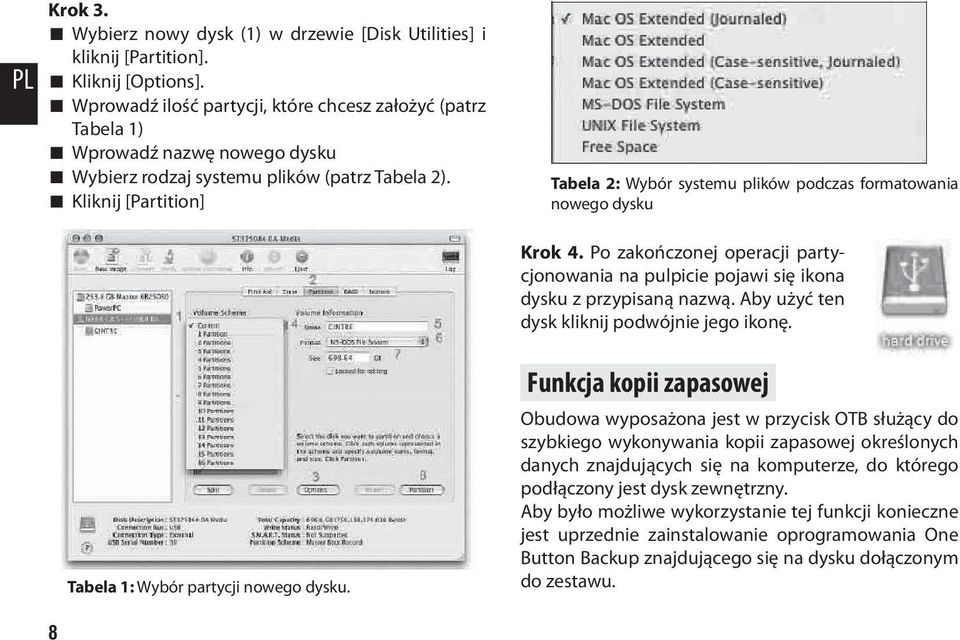

8 PL Krok 3. Wybierz nowy dysk (1) w drzewie [Disk Utilities] i kliknij [Partition]. Kliknij [Options]. Wprowadź ilość partycji, które chcesz założyć (patrz Tabela 1) Wprowadź nazwę nowego dysku Wybierz rodzaj systemu plików (patrz Tabela 2). Kliknij [Partition] Tabela 2: Wybór systemu plików podczas formatowania nowego dysku Krok 4. Po zakończonej operacji partycjonowania na pulpicie pojawi się ikona dysku z przypisaną nazwą. Aby użyć ten dysk kliknij podwójnie jego ikonę. Tabela 1: Wybór partycji nowego dysku. Funkcja kopii zapasowej Obudowa wyposażona jest w przycisk OTB służący do szybkiego wykonywania kopii zapasowej określonych danych znajdujących się na komputerze, do którego podłączony jest dysk zewnętrzny. Aby było możliwe wykorzystanie tej funkcji konieczne jest uprzednie zainstalowanie oprogramowania One Button Backup znajdującego się na dysku dołączonym do zestawu. 8

Kliknij [Partition] Tabela 2: Wybór systemu plików podczas formatowania nowego dysku Krok 4. Po zakończonej operacji partycjonowania na pulpicie pojawi się ikona dysku z przypisaną nazwą.

9 Instalacja programu 1. Uruchom plik OneButton_Generic.exe 2. Zainstaluj aplikację zgodnie z komunikatami na ekranie 3. Zrestartuj system 4. Na pasku zadań pojawi się ikona programu rezydentnego. Aby odtworzyć dane z archiwizacji przejdź na zakładkę Restore PL Korzystanie z funkcji OTB Podłącz dysk do komputera. Wciśnij przycisk OTB lub kliknij dwukrotnie ikonę programu na pasku zadań. W pierwszej kolejności konieczne jest określenie, które dane będą archiwizowane. Kliknij zakładkę Backup. W sekcji Source Directories korzystając z drzewa dysków i folderów, odszukaj i zaznacz pożądane foldery do archiwizacji. W sekcji Destination Drive wybierz literę przypisaną do dysku zewnętrznego. Kliknij Exit, aby zakończyć ustawienia. Od tej chwili każdorazowe naciśnięcie przycisku OTB uruchomi program i wykona automatyczną archiwizację zaznaczonych elementów. Wybierz ostatnio wykonaną archiwizację (lub jedną z poprzednich). Określ czy dane mają być wypakowane w oryginalne miejsce (Original directories) poprzez 9

W pierwszej kolejności konieczne jest określenie, które dane będą archiwizowane. Kliknij zakładkę Backup.

10 PL nadpisanie znajdujących się tam plików czy też w nowe miejsce (New directories). Kliknij Restore, aby odzyskać dane. Ważne: Urządzenie zostało wykonane według najnowszej technologii i zgodnie z obowiązującymi normami i przepisami. Media-Tech nie ponosi odpowiedzialności za utracone dane lub/i uszkodzenie twardego dysku. Szukasz pomocy, sterowników, instrukcji - wejdź na: Producent zastrzega sobie prawo do dokonywania zmian i modernizacji urządzenia. W związku z ciągłym rozwojem sprzętu i oprogramowania niektóre funkcje przedstawione na zdjęciach mogą zostać inaczej przedstawione w przyszłości. 10

Media-Tech nie ponosi odpowiedzialności za utracone dane lub/i uszkodzenie twardego dysku. Szukasz pomocy, sterowników, instrukcji - wejdź na: www.
