1 Instrukcja obsługi Rejestrator + kamera CRI-10SD+PIR Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. 1

2 Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC dotyczących przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych. Symbol ten informuje, że danego urządzenia elektrycznego lub elektronicznego, po zakończeniu jego eksploatacji, nie wolno wyrzucać razem z odpadami gospodarczymi. Urządzenie należy przekazać do wyspecjalizowanego punktu zbiórki. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia o podobnych właściwościach. Odpowiednia utylizacja urządzenia pozwala zachować cenne zasoby naturalne i uniknąć negatywnego wpływu na zdrowie i środowisko, które może być zagrożone w przypadku niewłaściwego postępowania z odpadami. 2

3 Spis treści 1. Funkcje urządzenia Opis urządzenia Pilot zdalnego sterowania Uruchomienie urządzenia Nagrywanie Odtwarzanie Menu OSD rejestratora Ładowanie akumulatora Reset rejestratora Dane techniczne

4 1. Funkcje urządzenia Bezprzewodowe załączanie czujki i nagrywania Wyzwalanie nagrywania czujką ruchu Wbudowany akumulator litowy Wyjście video do odtwarzania na monitorze, TV Wbudowana wewnętrzna pamięć 128MB Obsługa kart do 2GB (nie obsługuje SDHC) Wbudowana kamera kolorowa CCD Wbudowany mikrofon Podłączanie do komputera za pomocą USB 2. Opis urządzenia Widok z przodu Mikrofon Diody IR Czujnik światła LED czerwona LED zielona Wejście AV Wyjście AV Wł/wył Gniazdo zasilania Widok: strona lewa Kamera Widok: strona prawa Widok: z tyłu Gniazdo karty SD Gniazdo miniusb Uchwyt Panel sterowania 4

5 3. Pilot zdalnego sterowania [B] Odblokowanie [D] Wyłączenie zapisu [C] Włączenie zapisu [A] Zablokowanie Sterowanie pilotem: Wciśnij równocześnie przyciski A i C, aby wyłączyć dźwięk. Wciśnij równocześnie przyciski B i D, aby włączyć dźwięk. Wciśnij równocześnie przyciski D i C, aby ustawić kodowanie. 5

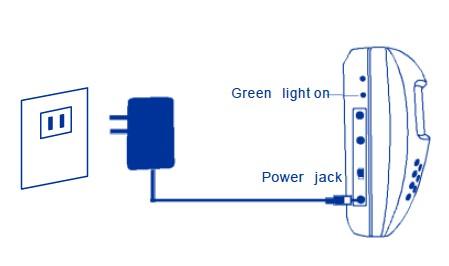

6 4. Uruchomienie urządzenia 1) Włóż kartę SD do rejestratora. 2) Podłącz zasilacz aby naładować wewnętrzny akumulator. Urządzenie może pracować przy podłączonym zasilaczu lub tylko na wewnętrznym akumulatorze. 3) Włącz rejestrator za pomocą przycisku ON/OFF 6

7 4) Zamontuj uchwytu w rejestratorze. 5) Zamocuj kamerę do ściany. 6) Ustaw rejestrator w kierunku, które ma być monitorowane. 7

8 5. Nagrywanie 1) Sterowanie pilotem: Wciśnij C aby rozpocząć zapis lub wciśnij D aby zakończyć zapis. 2) Sterowanie przyciskami w rejestratorze: Wciśnij przycisk REC 3) Podłączenie zewnętrznej kamery W tej konfiguracji nie działa zapis z detekcji czujki PIR. Po podłączeniu urządzenie działa w trybie zapisu ciągłego. 8

9 6. Odtwarzanie 1) Odtwarzanie na monitorze z wejściem VIDEO COMPPOSITE. 2) Odtwarzanie nagrań za pomocą komputera PC 9

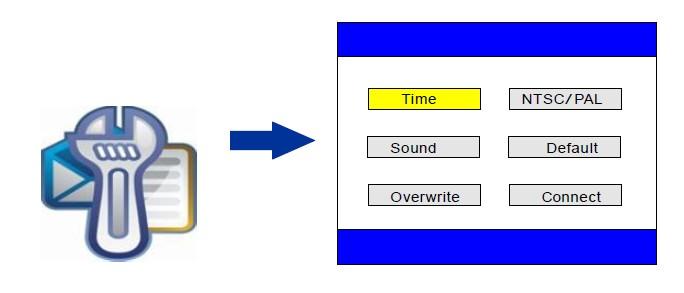

10 7. Menu OSD rejestratora 1) Main Menu Menu główne Podłącz rejestrator do monitora aby zmienić ustawienia systemowe. Aby wyświetlić menu wciśnij OK. 2) Play Back Odtwarzanie Wybierz ikonę Playback i zatwierdź przyciskiem OK. Przyciskami << oraz >> wybierz nagranie, a następnie wciśnij OK aby odtworzyć. 3) Set Up Ustawienia Aby poruszać się po menu użyj przycisków << oraz >>. Aby zmienić wartość ustawienia użyj + lub -. Time ustawienia aktualnej daty i czasu, Sound włączanie / wyłączanie dźwięku, Overwrite funkcja nadpisywania NTSC/PAL standard kodowania video Default wczytanie ustawień domyślnych, Connect funkcja nieaktywna. 10

11 4) Language Język OSD (angielski, chiński), 5) Monitor - Podgląd na żywo 6) Memory Wybór pamięci urządzenia (wewnętrzna lub karta SD), wyświetlanie informacji o karcie SD, formatowanie pamięci. 7) Help wyświetlenie pomocy w języku angielskim 11

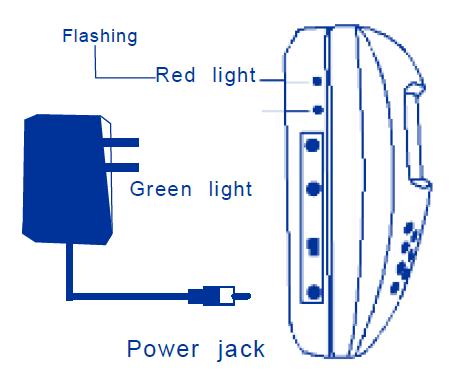

12 8. Ładowanie akumulatora Rejestrator posiada wbudowany akumulator litowy. W przypadku niskiego stanu naładowania rejestrator sygnalizuje pulsowanie czerwonej diody. Aby naładować urządzenie należy użyć zasilacza DC 5V dołączonego do zestawu. Typowy czas ładowania wynosi 6 godzin. Pierwsze ładowanie akumulatora powinno trwać 8 godzin. 9. Reset rejestratora W przypadku braku reakcji urządzenia na przyciski sterujące lub jakiejkolwiek nieprawidłowości w działaniu należy użyć przycisku RESET. Aby wcisnąć przycisk RESET użyj cienkiego drutu. 12

13 10. Dane techniczne Przetwornik kamery: Rozdzielczość: Obiektyw: Kąt widzenia: 52 Odstęp sygnał/szum (S/N): Rodzaj pamięci: 1/4" Sharp CCD 420 TVL 3.7 mm >48dB Rozmiar zapisanego obrazu: 320 x 240 Liczba klastek/s: Start nagrywania po wykryciu ruchu: Możliwość sterowania rejestratorem za pomocą pilota: Wbudowana czujnik PIR: Konfiguracja rejestratora: Złącza: Zasilanie: Wymiary: Waga: Wewnętrzna: 128MB Zewnętrzna: karta SD (testowane z max. 2GB) - nie obsługuje SD HC 25 (PAL) Tak, za pomocą wbudowanej czujki PIR - start po wykryciu ruchu - koniec nagrywania po 15s od ustania ruchu. Tak, pilot w zestawie Tak, zasięg 10m Za pomocą menu OSD wej. i wyj. A/V, złącze karty SD, port USB, gniazdo zasilania Pobór prądu: 250mA - 550mA Wbudowany akumulator 1700mAh lub zasilanie sieciowe 5V/1000mA (zasilacz w zestawie) 124 x 66 x 52 mm 190 g Temp. pracy / wilgotność: -10 C C / max. 85% 13
