INSTRUKCJA OBSŁUGI USB2.0 TV Tuner. 1. Opis produktu

Transkrypt

1 Dziękujemy za kupno produktu, proszę przeczytać poniższą instrukcję. 1. Opis produktu Odbiornik USB DM172T umożliwia odbieranie cyfrowego sygnału telewizji naziemnej DVB-T i nagrywanie w czasie rzeczywistym lub tworzenie harmonogramu nagrywania. DM172T jest w pełni kompatybilny z systemem plug-and-play, łatwy w instalacji i użytkowaniu. Cyfrowy odbiór gwarantuje ostry obraz TV i jakość dźwięku audio oraz radio zbliżoną do jakości CD. Nagrywaj swoje ulubione programy w czasie rzeczywistym za pomocą tego odbiornika USB DVB-T. Cechy: *Obsługuje protokół DVB-T - cyfrowej telewizji naziemnej *Umożliwia oglądanie cyfrowej telewizji w czasie rzeczywistym oraz słuchanie cyfrowego radia *Funkcja tworzenia Harmonogramu Nagrywania oraz Przesunięcie Czasu *Ręczne i automatyczne skanowanie wszystkich możliwych kanałów *Obsługa wideo H.264 lub MPEG2, lub zmiksowanego MPEG1 lub AC-3 audio *Obsługa MHEG-5 dla cyfrowych usług teletekstowych i innych usług wymiany informacji multimedialnych w UK, Nowej Zelandii, Hong 1

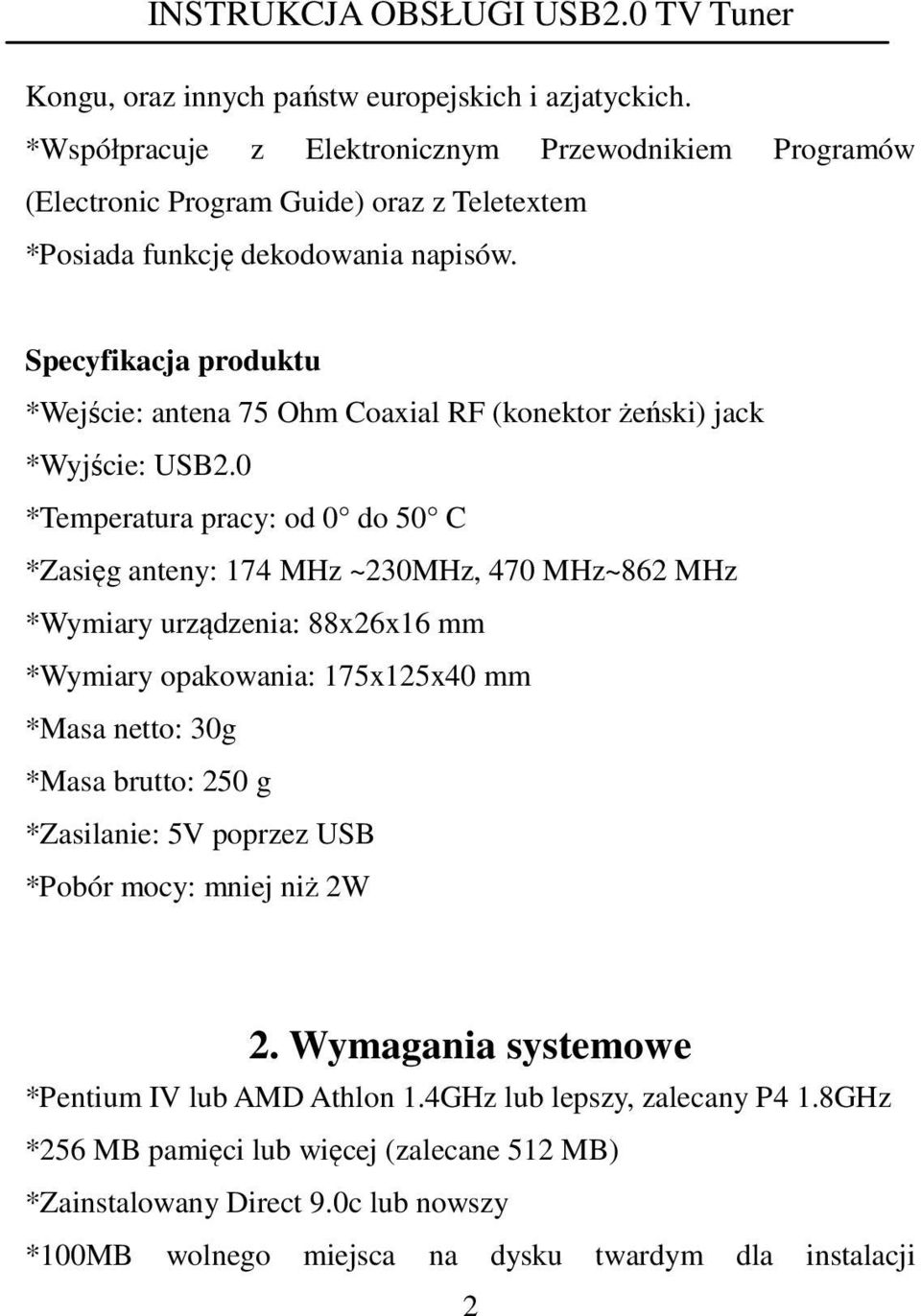

2 Kongu, oraz innych państw europejskich i azjatyckich. *Współpracuje z Elektronicznym Przewodnikiem Programów (Electronic Program Guide) oraz z Teletextem *Posiada funkcję dekodowania napisów. Specyfikacja produktu *Wejście: antena 75 Ohm Coaxial RF (konektor żeński) jack *Wyjście: USB2.0 *Temperatura pracy: od 0 do 50 C *Zasięg anteny: 174 MHz ~230MHz, 470 MHz~862 MHz *Wymiary urządzenia: 88x26x16 mm *Wymiary opakowania: 175x125x40 mm *Masa netto: 30g *Masa brutto: 250 g *Zasilanie: 5V poprzez USB *Pobór mocy: mniej niż 2W 2. Wymagania systemowe *Pentium IV lub AMD Athlon 1.4GHz lub lepszy, zalecany P4 1.8GHz *256 MB pamięci lub więcej (zalecane 512 MB) *Zainstalowany Direct 9.0c lub nowszy *100MB wolnego miejsca na dysku twardym dla instalacji 2

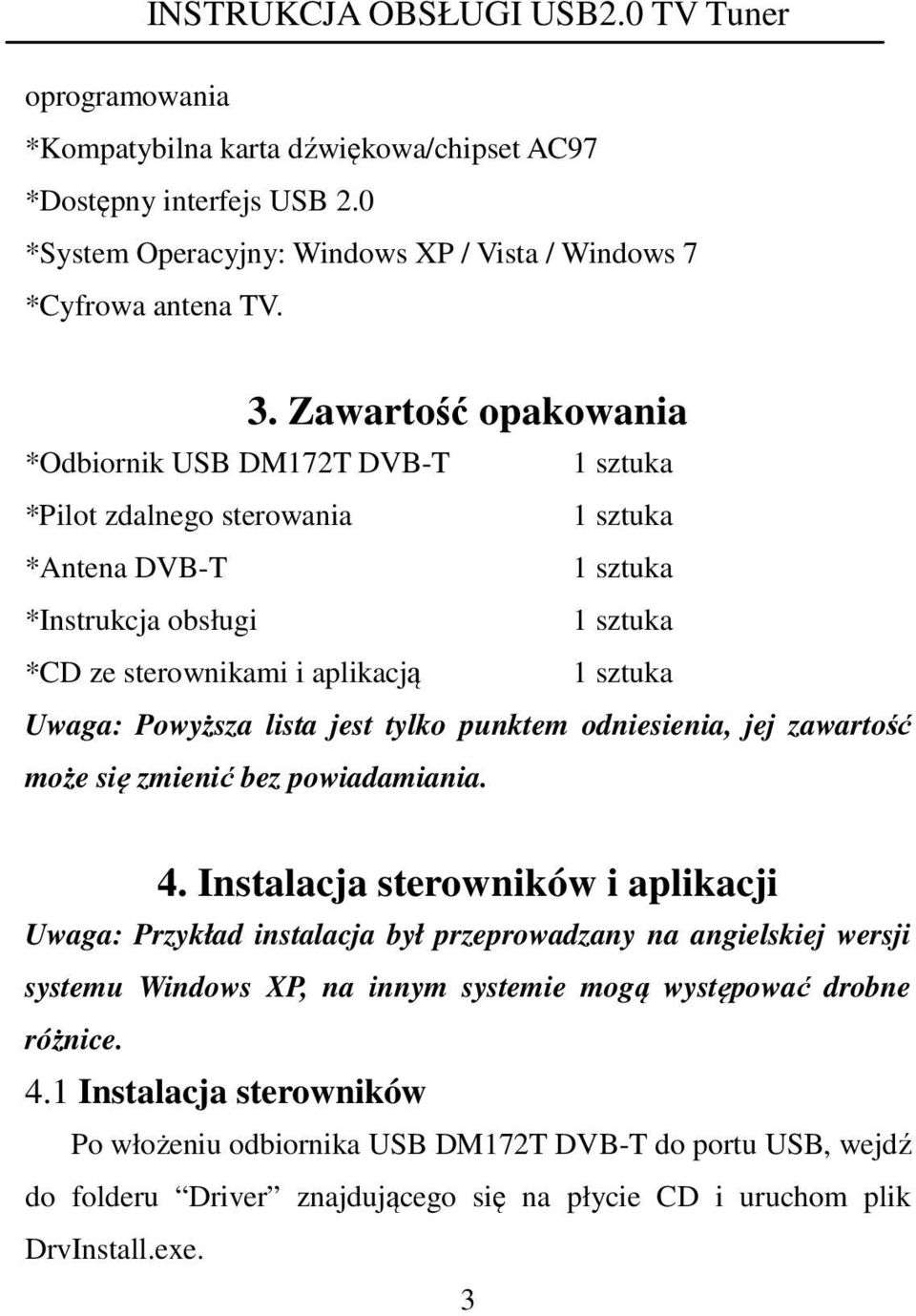

3 oprogramowania *Kompatybilna karta dźwiękowa/chipset AC97 *Dostępny interfejs USB 2.0 *System Operacyjny: Windows XP / Vista / Windows 7 *Cyfrowa antena TV. 3. Zawartość opakowania *Odbiornik USB DM172T DVB-T 1 sztuka *Pilot zdalnego sterowania 1 sztuka *Antena DVB-T 1 sztuka *Instrukcja obsługi 1 sztuka *CD ze sterownikami i aplikacją 1 sztuka Uwaga: Powyższa lista jest tylko punktem odniesienia, jej zawartość może się zmienić bez powiadamiania. 4. Instalacja sterowników i aplikacji Uwaga: Przykład instalacja był przeprowadzany na angielskiej wersji systemu Windows XP, na innym systemie mogą występować drobne różnice. 4.1 Instalacja sterowników Po włożeniu odbiornika USB DM172T DVB-T do portu USB, wejdź do folderu Driver znajdującego się na płycie CD i uruchom plik DrvInstall.exe. 3

4 Pojawi się następujące okno, naciśnij Next. Naciśnij Next : Naciśnij Finish. 4

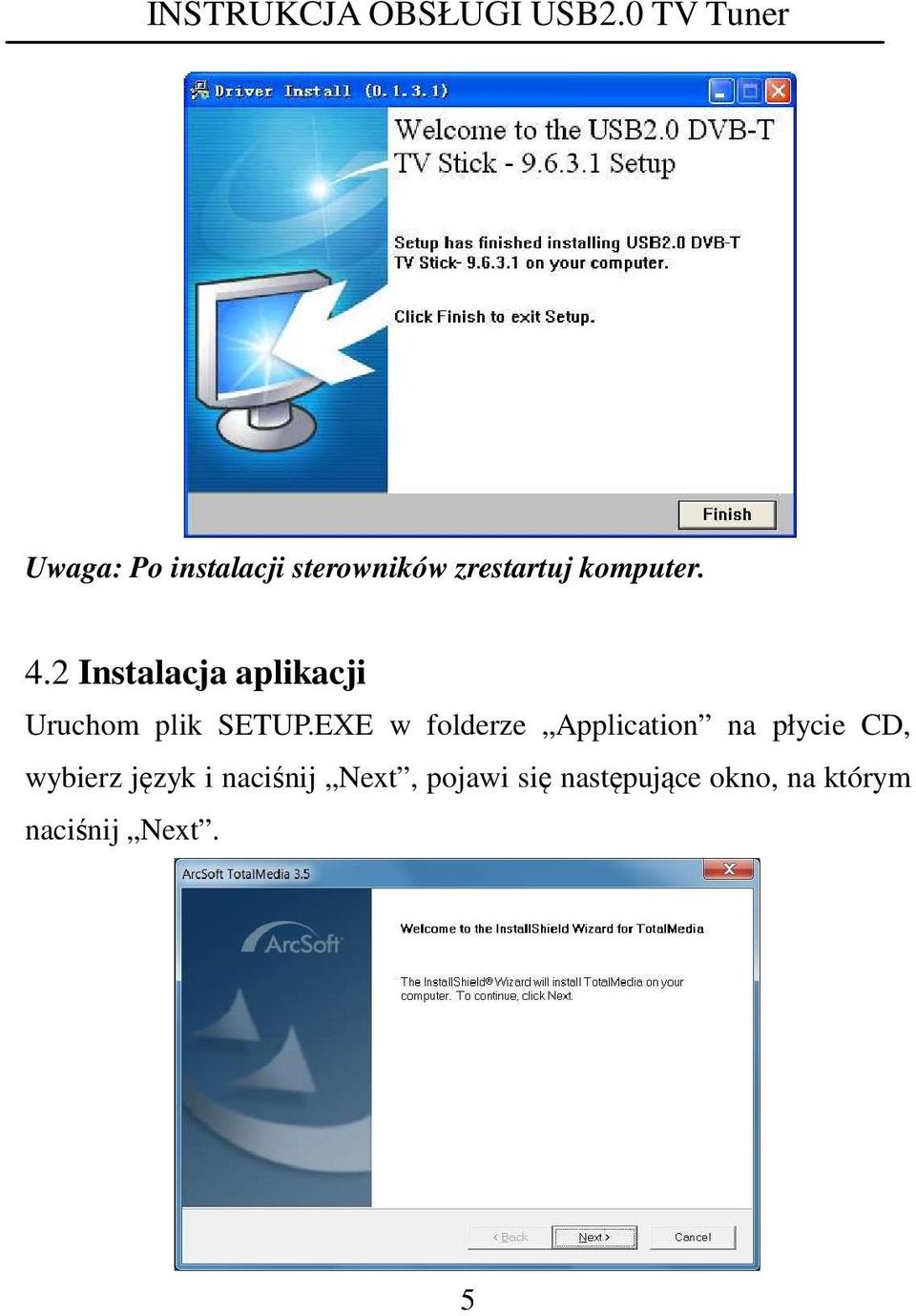

5 Uwaga: Po instalacji sterowników zrestartuj komputer. 4.2 Instalacja aplikacji Uruchom plik SETUP.EXE w folderze Application na płycie CD, wybierz język i naciśnij Next, pojawi się następujące okno, na którym naciśnij Next. 5

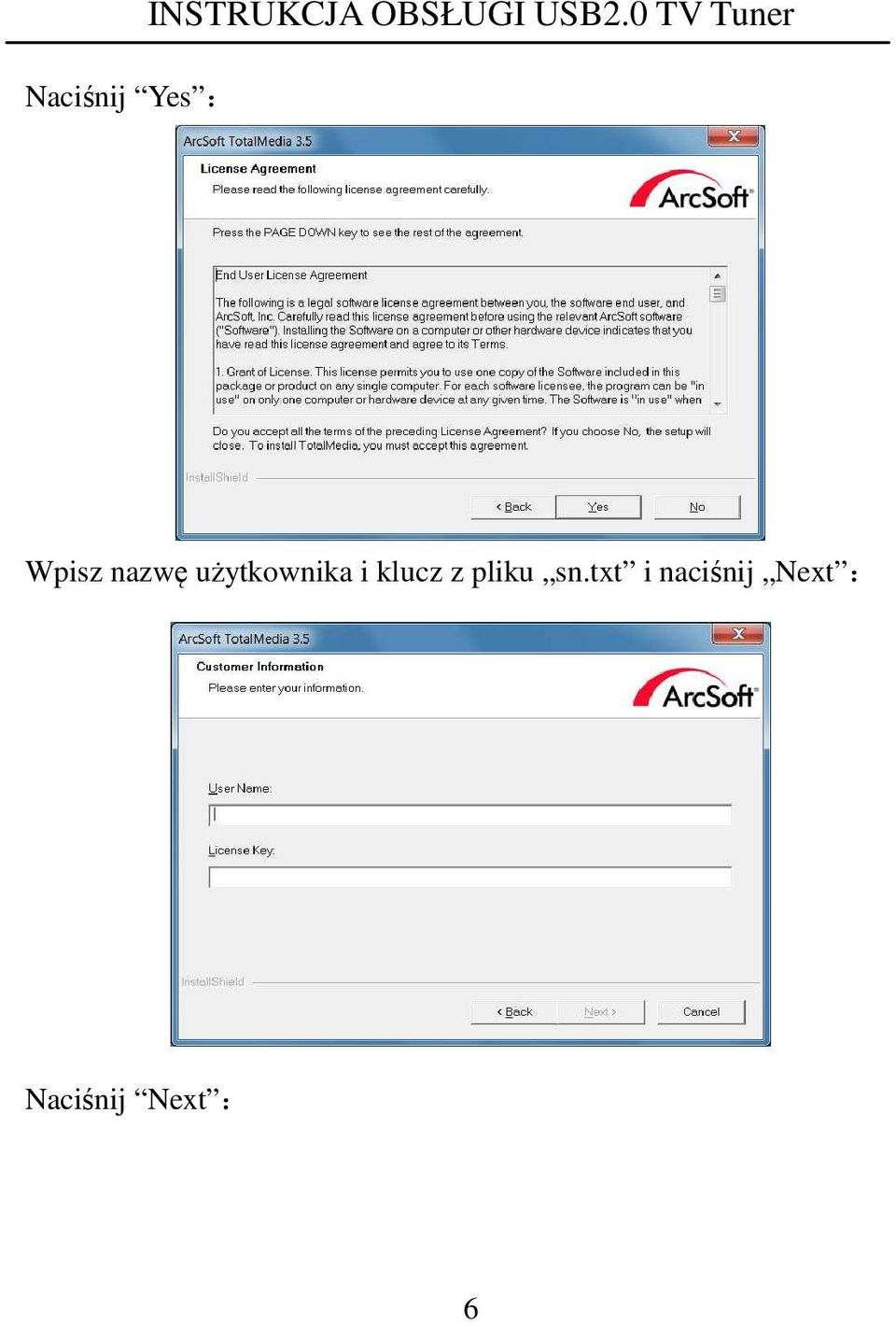

6 Naciśnij Yes : INSTRUKCJA OBSŁUGI USB2.0 TV Tuner Wpisz nazwę użytkownika i klucz z pliku sn.txt i naciśnij Next : Naciśnij Next : 6

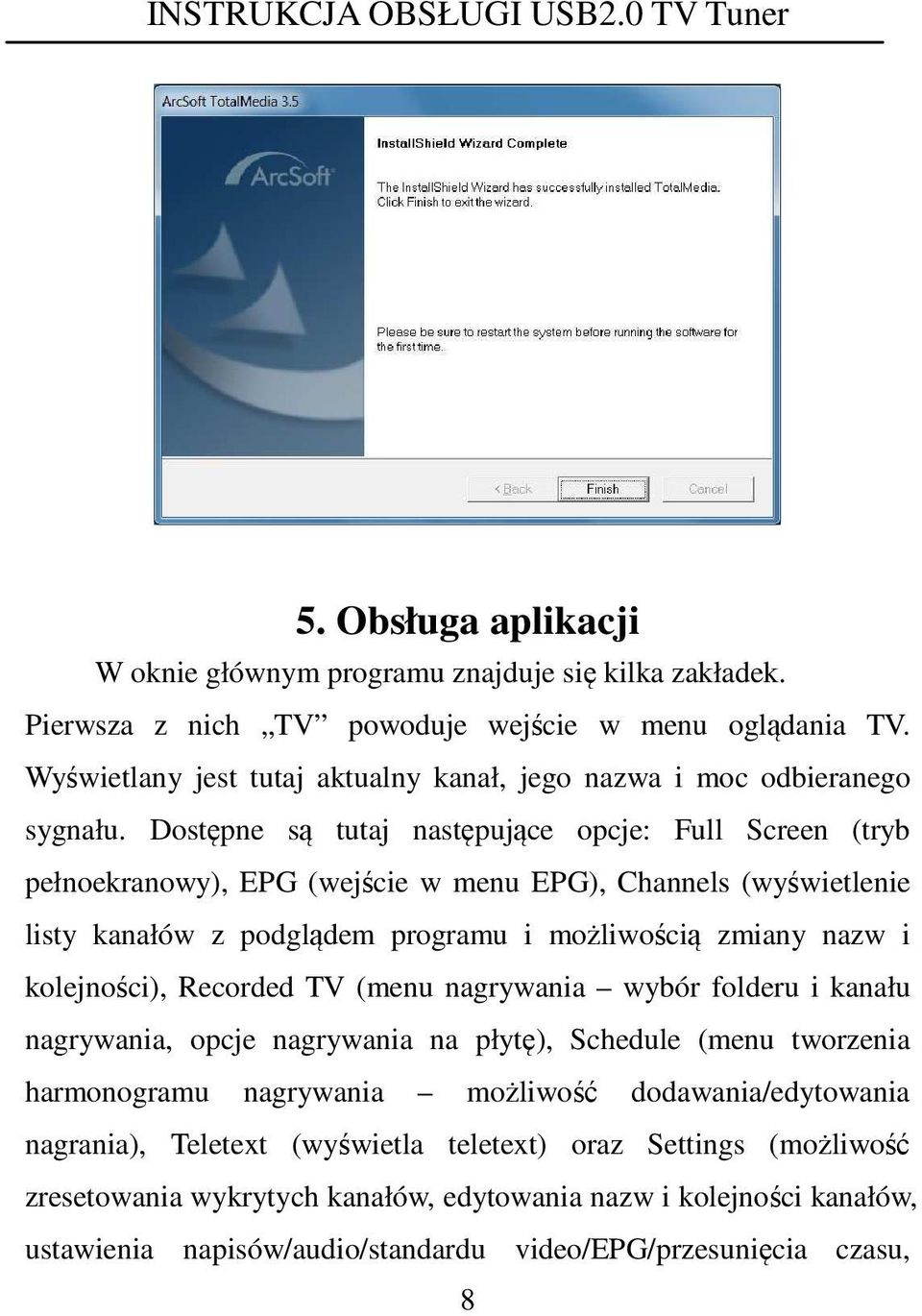

7 Naciśnij Next : Gdy pojawi się następujące okno naciśnij Finish. 7

8 5. Obsługa aplikacji W oknie głównym programu znajduje się kilka zakładek. Pierwsza z nich TV powoduje wejście w menu oglądania TV. Wyświetlany jest tutaj aktualny kanał, jego nazwa i moc odbieranego sygnału. Dostępne są tutaj następujące opcje: Full Screen (tryb pełnoekranowy), EPG (wejście w menu EPG), Channels (wyświetlenie listy kanałów z podglądem programu i możliwością zmiany nazw i kolejności), Recorded TV (menu nagrywania wybór folderu i kanału nagrywania, opcje nagrywania na płytę), Schedule (menu tworzenia harmonogramu nagrywania możliwość dodawania/edytowania nagrania), Teletext (wyświetla teletext) oraz Settings (możliwość zresetowania wykrytych kanałów, edytowania nazw i kolejności kanałów, ustawienia napisów/audio/standardu video/epg/przesunięcia czasu, 8

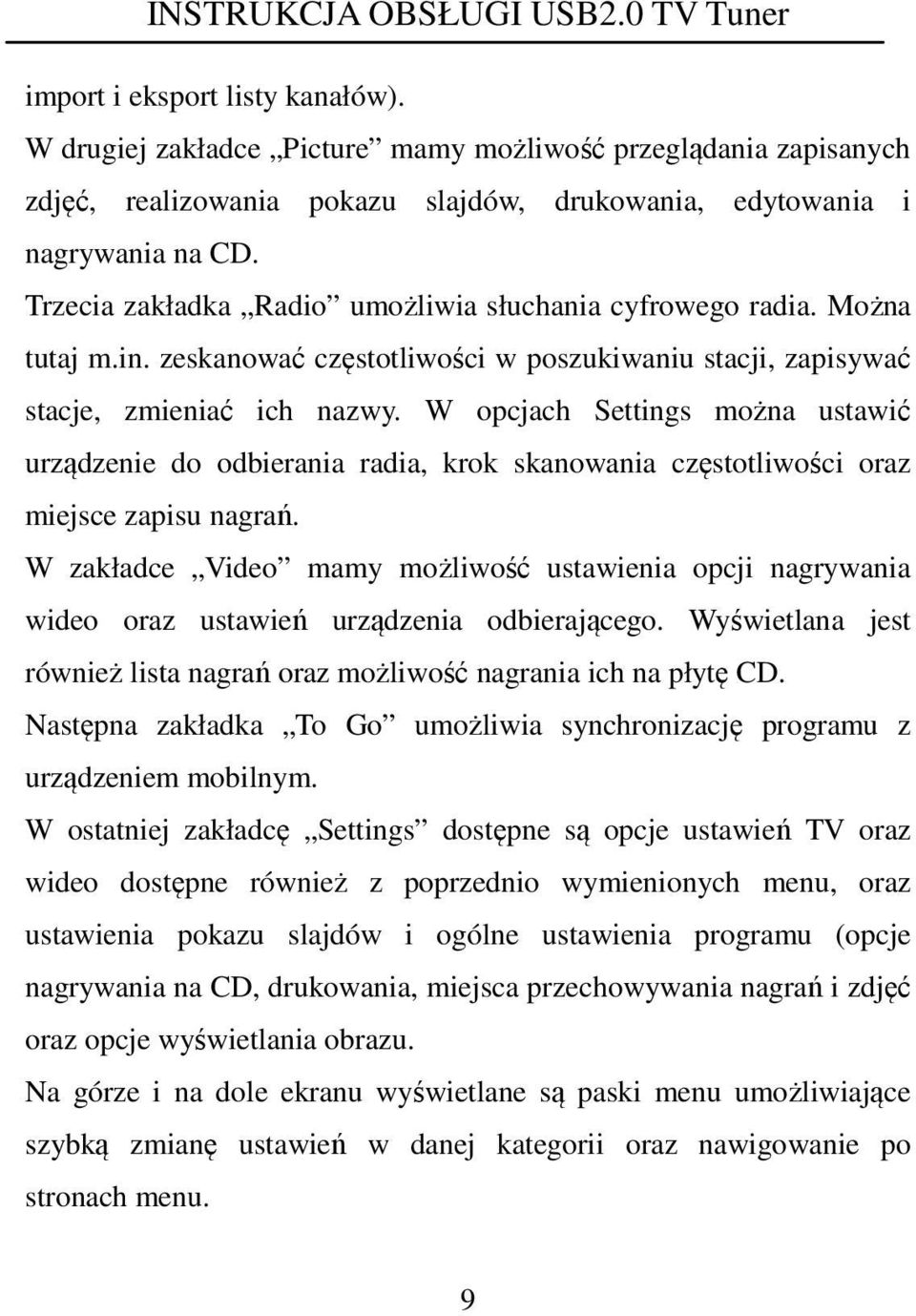

9 import i eksport listy kanałów). W drugiej zakładce Picture mamy możliwość przeglądania zapisanych zdjęć, realizowania pokazu slajdów, drukowania, edytowania i nagrywania na CD. Trzecia zakładka Radio umożliwia słuchania cyfrowego radia. Można tutaj m.in. zeskanować częstotliwości w poszukiwaniu stacji, zapisywać stacje, zmieniać ich nazwy. W opcjach Settings można ustawić urządzenie do odbierania radia, krok skanowania częstotliwości oraz miejsce zapisu nagrań. W zakładce Video mamy możliwość ustawienia opcji nagrywania wideo oraz ustawień urządzenia odbierającego. Wyświetlana jest również lista nagrań oraz możliwość nagrania ich na płytę CD. Następna zakładka To Go umożliwia synchronizację programu z urządzeniem mobilnym. W ostatniej zakładcę Settings dostępne są opcje ustawień TV oraz wideo dostępne również z poprzednio wymienionych menu, oraz ustawienia pokazu slajdów i ogólne ustawienia programu (opcje nagrywania na CD, drukowania, miejsca przechowywania nagrań i zdjęć oraz opcje wyświetlania obrazu. Na górze i na dole ekranu wyświetlane są paski menu umożliwiające szybką zmianę ustawień w danej kategorii oraz nawigowanie po stronach menu. 9
