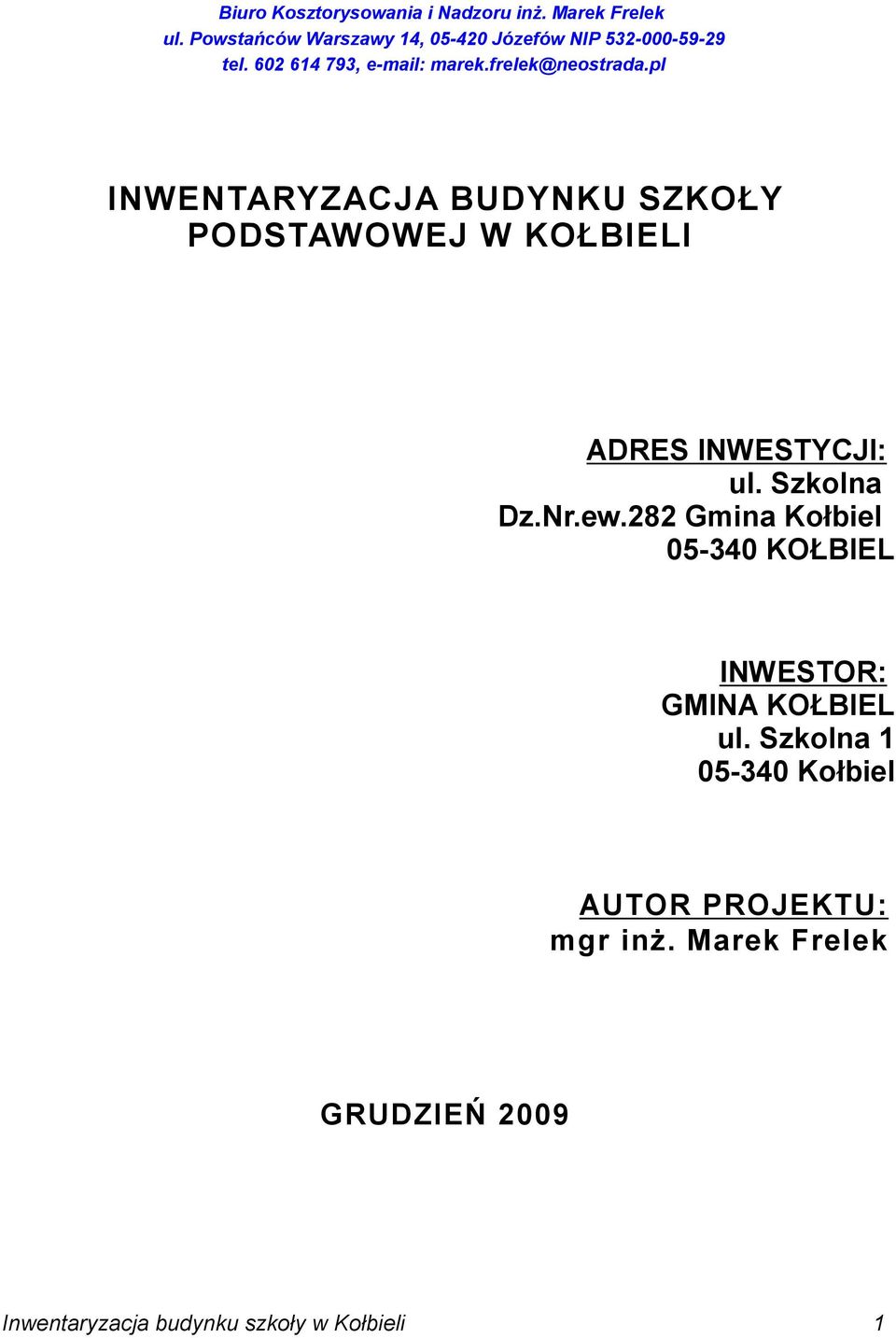

1 INWENTARYZACJA BUDYNKU SZKO Y PODSTAWOWEJ W KO BIELI ADRES INWESTYCJI: ul. Szkolna Dz.Nr.ew.282 Gmina Koùbiel KO BIEL INWESTOR: GMINA KO BIEL ul. Szkolna Koùbiel AUTOR PROJEKTU: mgr in. Marek Frelek GRUDZIEÑ 2009 Inwentaryzacja budynku szkoùy w Koùbieli 1

282 Gmina Koùbiel 05-340 KO BIEL INWESTOR: GMINA KO BIEL ul.

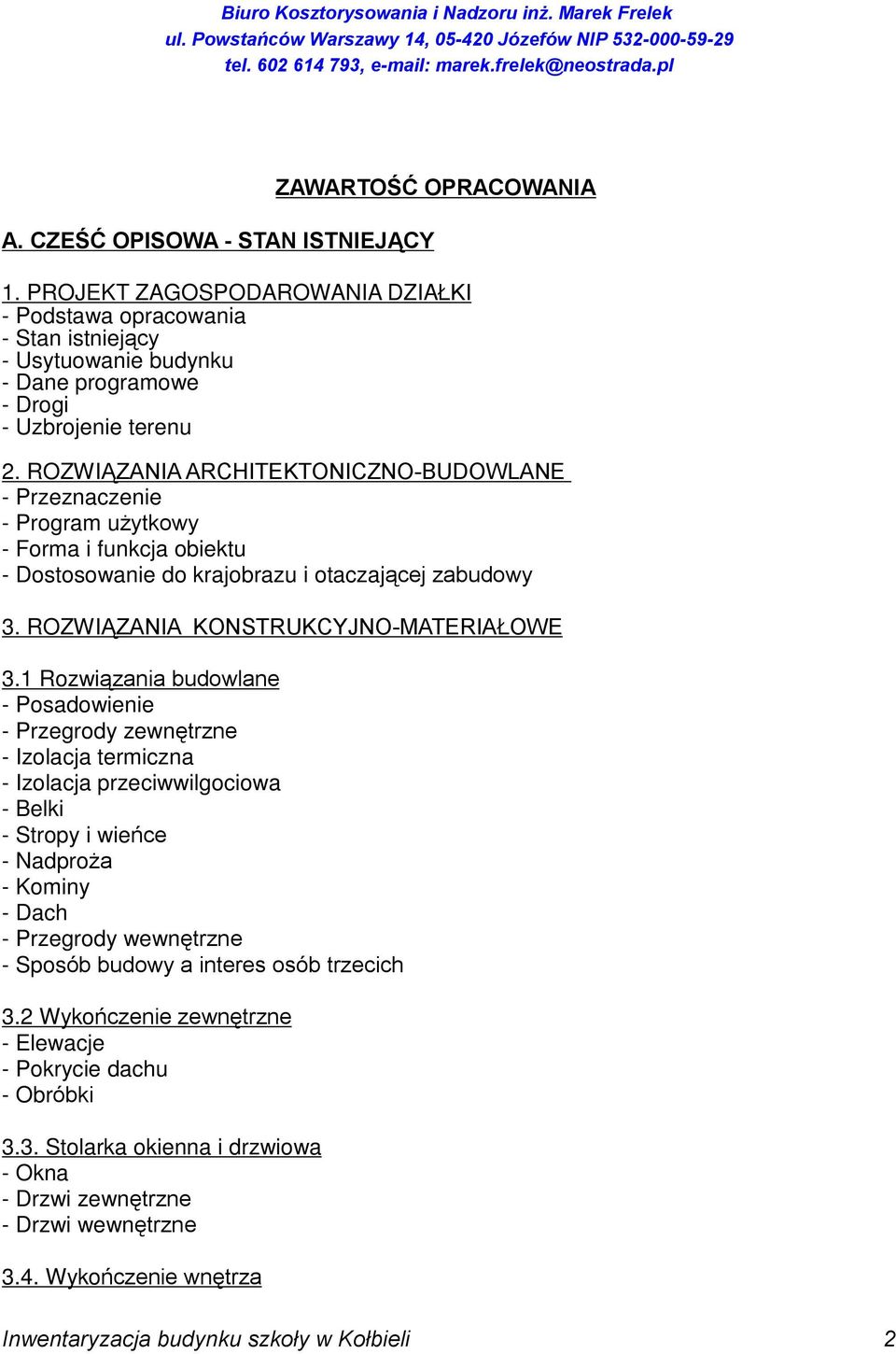

2 A. CZEÚÃ OPISOWA - STAN ISTNIEJ CY ZAWARTOÚÃ OPRACOWANIA 1. PROJEKT ZAGOSPODAROWANIA DZIA KI - Podstawa opracowania - Stan istniej¹cy - Usytuowanie budynku - Dane programowe - Drogi - Uzbrojenie terenu 2. ROZWI ZANIA ARCHITEKTONICZNO-BUDOWLANE - Przeznaczenie - Program u ytkowy - Forma i funkcja obiektu - Dostosowanie do krajobrazu i otaczaj¹cej zabudowy 3. ROZWI ZANIA KONSTRUKCYJNO-MATERIA OWE 3.1 Rozwi¹zania budowlane - Posadowienie - Przegrody zewnêtrzne - Izolacja termiczna - Izolacja przeciwwilgociowa - Belki - Stropy i wieñce - Nadpro a - Kominy - Dach - Przegrody wewnêtrzne - Sposób budowy a interes osób trzecich 3.2 Wykoñczenie zewnêtrzne - Elewacje - Pokrycie dachu - Obróbki 3.3. Stolarka okienna i drzwiowa - Okna - Drzwi zewnêtrzne - Drzwi wewnêtrzne 3.4. Wykoñczenie wnêtrza Inwentaryzacja budynku szkoùy w Koùbieli 2

ROZWI ZANIA ARCHITEKTONICZNO-BUDOWLANE - Przeznaczenie - Program u ytkowy - Forma i funkcja obiektu - Dostosowanie do krajobrazu i otaczaj¹cej zabudowy 3. ROZWI ZANIA KONSTRUKCYJNO-MATERIA OWE 3.

3 - Tynki - Posadzki - Wykùadziny œcian - Parapety - Malowanie - Balustrady Biuro Kosztorysowania i Nadzoru in. Marek Frelek 4. WYPOSAÝENIE INSTALACYJNO -BUDOWLANE 5. CHARAKTERYSTYKA EKOLOGICZNA 6. WARUNKI OCHRONY PRZECIWPOÝAROWEJ 7.WYMAGANIA BHP I HIGIENICZNO-SANITARNE B. CZEÚÃ RYSUNKOWA 1. Rys. Nr.A-1 Projekt zagospodarowania terenu 1: Rys. Nr.A-2 Rzut parteru 1: Rys. Nr.A-3 Rzut I piêtra 1: Rys. Nr.A-4 Rzut II piêtra 1: Rys. Nr.A-5 Rzut dachu 1:100 C. ZA CZNIKI 1. Wypis nr 256/08 z miejscowego planu zagospodarowania przestrzennego wsi Koùbiel- I etap z dnia Oœwiadczenie o posiadanym prawie do dysponowania nieruchomoœci¹ na cele budowlane 3. Uprawnienia budowlane projektantów 4. Zaœwiadczenie o czùonkostwie w Izbach samorz¹du zawodowego Inwentaryzacja budynku szkoùy w Koùbieli 3

Rys. Nr.A-4 Rzut II piêtra 1:100 5. Rys. Nr.A-5 Rzut dachu 1:100 C. ZA CZNIKI 1. Wypis nr 256/08 z miejscowego planu zagospodarowania przestrzennego wsi Koùbiel- I etap z dnia 18.11.2008 2.

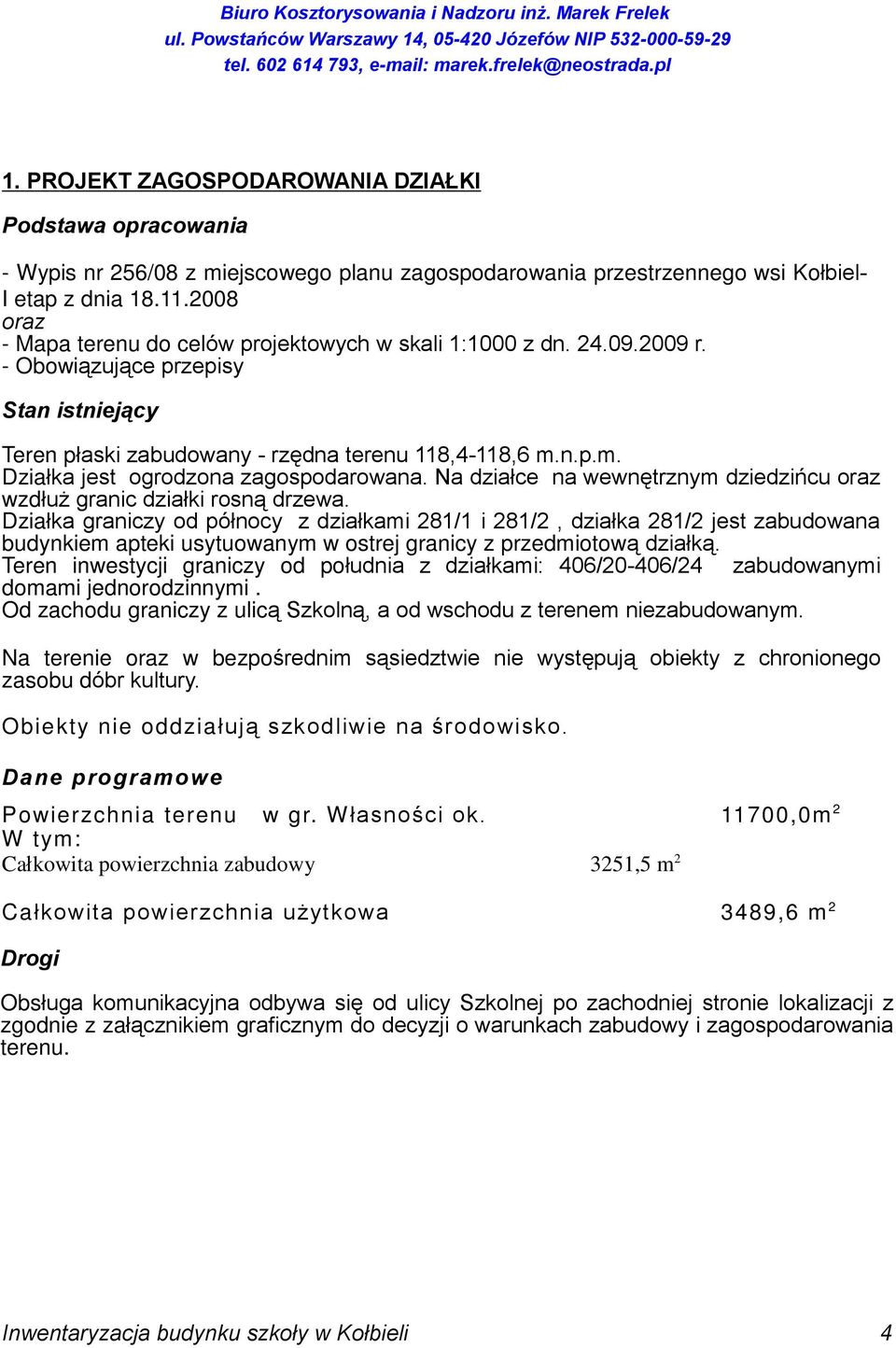

4 1. PROJEKT ZAGOSPODAROWANIA DZIA KI Podstawa opracowania - Wypis nr 256/08 z miejscowego planu zagospodarowania przestrzennego wsi Koùbiel- I etap z dnia oraz - Mapa terenu do celów projektowych w skali 1:1000 z dn r. - Obowi¹zuj¹ce przepisy Stan istniej¹cy Teren pùaski zabudowany - rzêdna terenu 118,4-118,6 m.n.p.m. Dziaùka jest ogrodzona zagospodarowana. Na dziaùce na wewnêtrznym dziedziñcu oraz wzdùu granic dziaùki rosn¹ drzewa. Dziaùka graniczy od póùnocy z dziaùkami 281/1 i 281/2, dziaùka 281/2 jest zabudowana budynkiem apteki usytuowanym w ostrej granicy z przedmiotow¹ dziaùk¹. Teren inwestycji graniczy od poùudnia z dziaùkami: 406/20-406/24 zabudowanymi domami jednorodzinnymi. Od zachodu graniczy z ulic¹ Szkoln¹, a od wschodu z terenem niezabudowanym. Na terenie oraz w bezpoœrednim s¹siedztwie nie wystêpuj¹ obiekty z chronionego zasobu dóbr kultury. Obiekty nie oddziaùuj¹ szkodliwie na œrodowisko. Dane programowe Powierzchnia terenu w gr. Wùasnoœci ok ,0m 2 W tym: Caùkowita powierzchnia zabudowy 3251,5 m 2 Caùkowita powierzchnia u ytkowa 3489,6 m 2 Drogi Obsùuga komunikacyjna odbywa siê od ulicy Szkolnej po zachodniej stronie lokalizacji z zgodnie z zaù¹cznikiem graficznym do decyzji o warunkach zabudowy i zagospodarowania terenu. Inwentaryzacja budynku szkoùy w Koùbieli 4

n.p.m. Dziaùka jest ogrodzona zagospodarowana. Na dziaùce na wewnêtrznym dziedziñcu oraz wzdùu granic dziaùki rosn¹ drzewa.

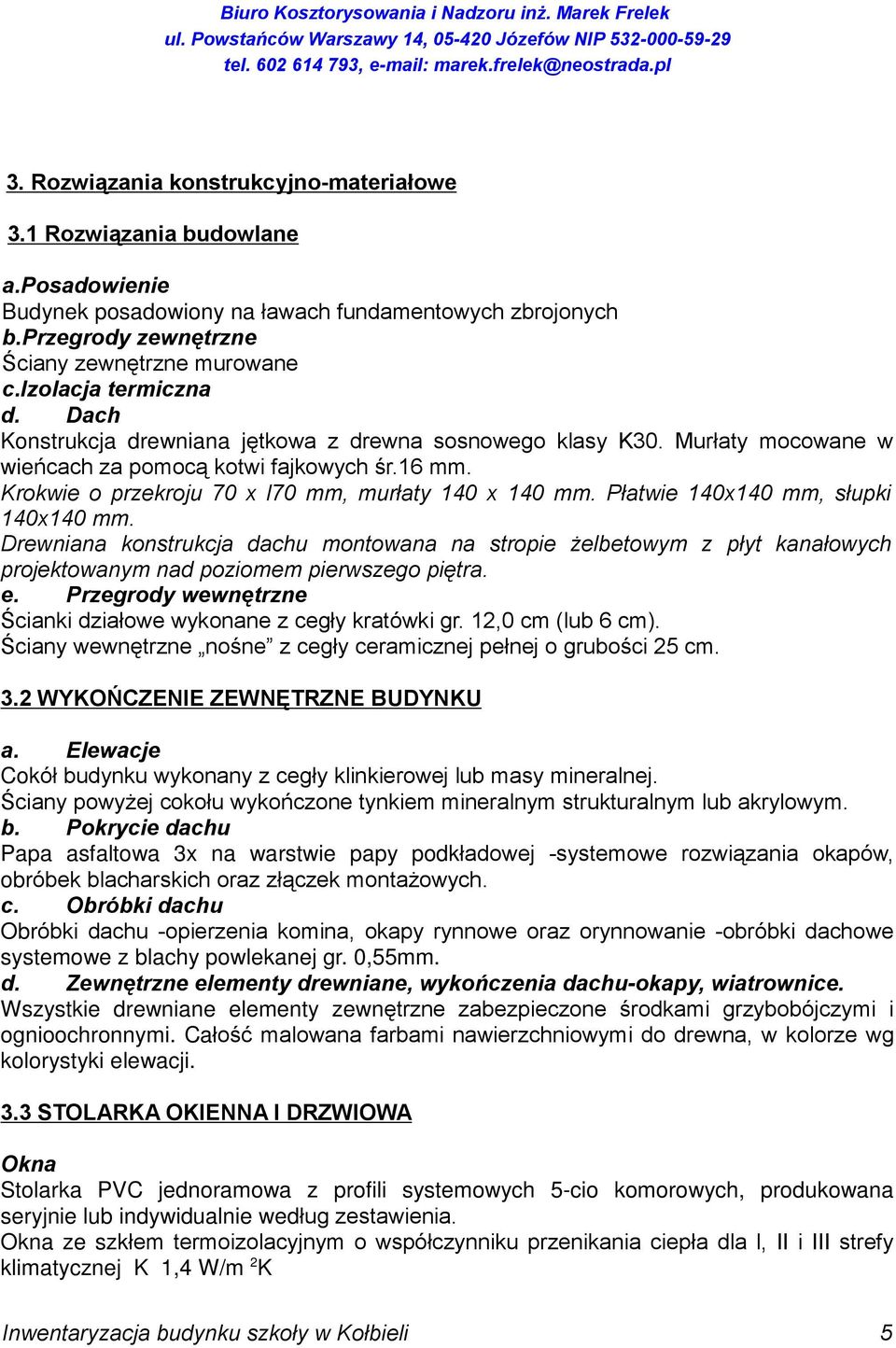

5 3. Rozwi¹zania konstrukcyjno-materiaùowe 3.1 Rozwi¹zania budowlane a.posadowienie Budynek posadowiony na ùawach fundamentowych zbrojonych b.przegrody zewnêtrzne Úciany zewnêtrzne murowane c.izolacja termiczna d. Dach Konstrukcja drewniana jêtkowa z drewna sosnowego klasy K30. Murùaty mocowane w wieñcach za pomoc¹ kotwi fajkowych œr.16 mm. Krokwie o przekroju 70 x l70 mm, murùaty 140 x 140 mm. Pùatwie 140x140 mm, sùupki 140x140 mm. Drewniana konstrukcja dachu montowana na stropie elbetowym z pùyt kanaùowych projektowanym nad poziomem pierwszego piêtra. e. Przegrody wewnêtrzne Úcianki dziaùowe wykonane z cegùy kratówki gr. 12,0 cm (lub 6 cm). Úciany wewnêtrzne noœne z cegùy ceramicznej peùnej o gruboœci 25 cm. 3.2 WYKOÑCZENIE ZEWNÆTRZNE BUDYNKU a. Elewacje Cokóù budynku wykonany z cegùy klinkierowej lub masy mineralnej. Úciany powy ej cokoùu wykoñczone tynkiem mineralnym strukturalnym lub akrylowym. b. Pokrycie dachu Papa asfaltowa 3x na warstwie papy podkùadowej -systemowe rozwi¹zania okapów, obróbek blacharskich oraz zù¹czek monta owych. c. Obróbki dachu Obróbki dachu -opierzenia komina, okapy rynnowe oraz orynnowanie -obróbki dachowe systemowe z blachy powlekanej gr. 0,55mm. d. Zewnêtrzne elementy drewniane, wykoñczenia dachu-okapy, wiatrownice. Wszystkie drewniane elementy zewnêtrzne zabezpieczone œrodkami grzybobójczymi i ognioochronnymi. Caùoœã malowana farbami nawierzchniowymi do drewna, w kolorze wg kolorystyki elewacji. 3.3 STOLARKA OKIENNA I DRZWIOWA Okna Stolarka PVC jednoramowa z profili systemowych 5-cio komorowych, produkowana seryjnie lub indywidualnie wedùug zestawienia. Okna ze szkùem termoizolacyjnym o wspóùczynniku przenikania ciepùa dla l, II i III strefy klimatycznej K 1,4 W/m 2 K Inwentaryzacja budynku szkoùy w Koùbieli 5

Krokwie o przekroju 70 x l70 mm, murùaty 140 x 140 mm. Pùatwie 140x140 mm, sùupki 140x140 mm.

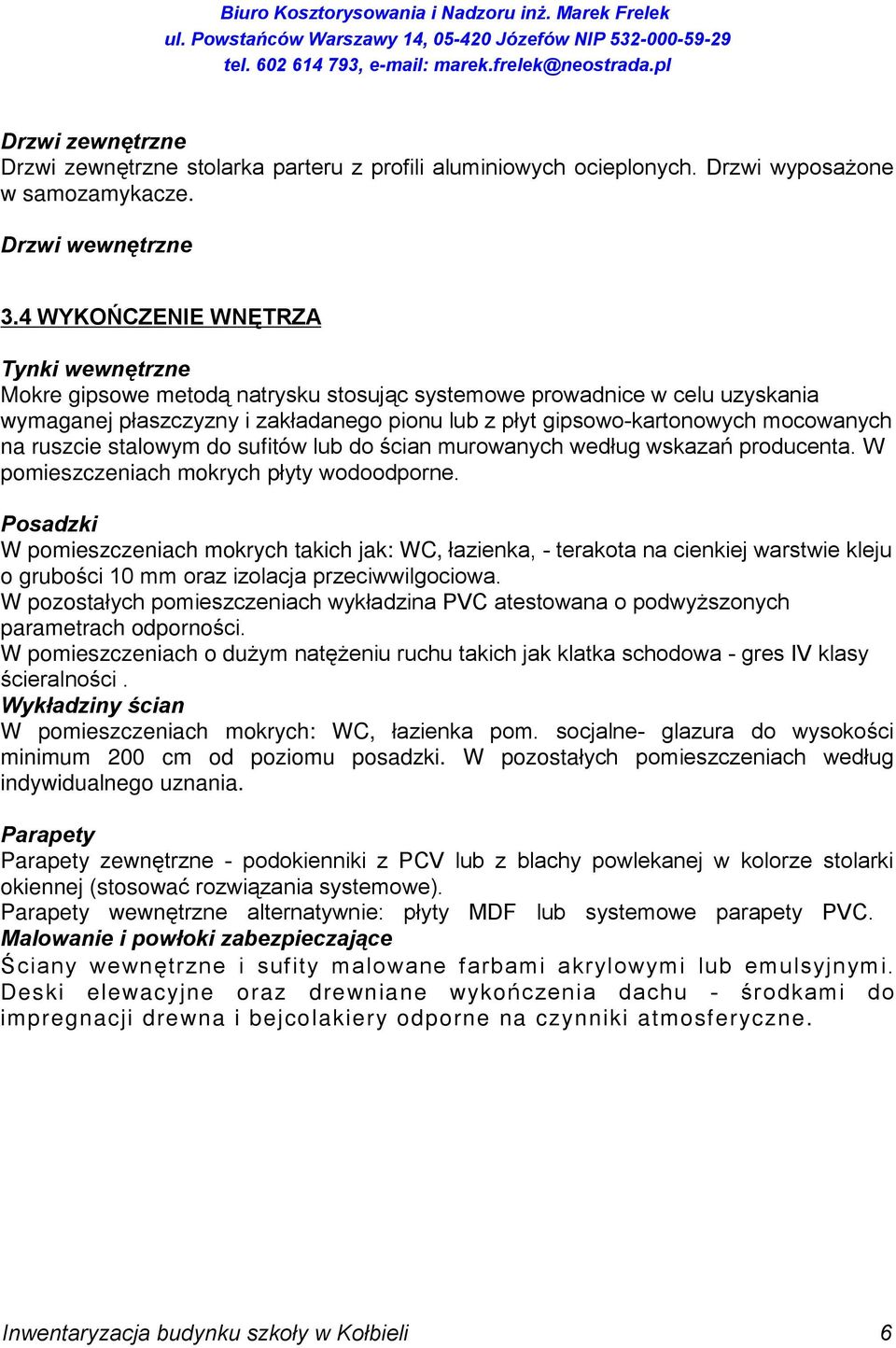

6 Drzwi zewnêtrzne Drzwi zewnêtrzne stolarka parteru z profili aluminiowych ocieplonych. Drzwi wyposa one w samozamykacze. Drzwi wewnêtrzne 3.4 WYKOÑCZENIE WNÆTRZA Tynki wewnêtrzne Mokre gipsowe metod¹ natrysku stosuj¹c systemowe prowadnice w celu uzyskania wymaganej pùaszczyzny i zakùadanego pionu lub z pùyt gipsowo-kartonowych mocowanych na ruszcie stalowym do sufitów lub do œcian murowanych wedùug wskazañ producenta. W pomieszczeniach mokrych pùyty wodoodporne. Posadzki W pomieszczeniach mokrych takich jak: WC, ùazienka, - terakota na cienkiej warstwie kleju o gruboœci 10 mm oraz izolacja przeciwwilgociowa. W pozostaùych pomieszczeniach wykùadzina PVC atestowana o podwy szonych parametrach odpornoœci. W pomieszczeniach o du ym natê eniu ruchu takich jak klatka schodowa - gres IV klasy œcieralnoœci. Wykùadziny œcian W pomieszczeniach mokrych: WC, ùazienka pom. socjalne- glazura do wysokoœci minimum 200 cm od poziomu posadzki. W pozostaùych pomieszczeniach wedùug indywidualnego uznania. Parapety Parapety zewnêtrzne - podokienniki z PCV lub z blachy powlekanej w kolorze stolarki okiennej (stosowaã rozwi¹zania systemowe). Parapety wewnêtrzne alternatywnie: pùyty MDF lub systemowe parapety PVC. Malowanie i powùoki zabezpieczaj¹ce Úciany wewnêtrzne i sufity malowane farbami akrylowymi lub emulsyjnymi. Deski elewacyjne oraz drewniane wykoñczenia dachu - œrodkami do impregnacji drewna i bejcolakiery odporne na czynniki atmosferyczne. Inwentaryzacja budynku szkoùy w Koùbieli 6
