OPIS TECHNICZNY. Przeprojektowano istniejący układ komunikacyjny. Przewidziano nowe wjazdy i wejścia na teren działki oraz parkingi i dojścia.

Transkrypt

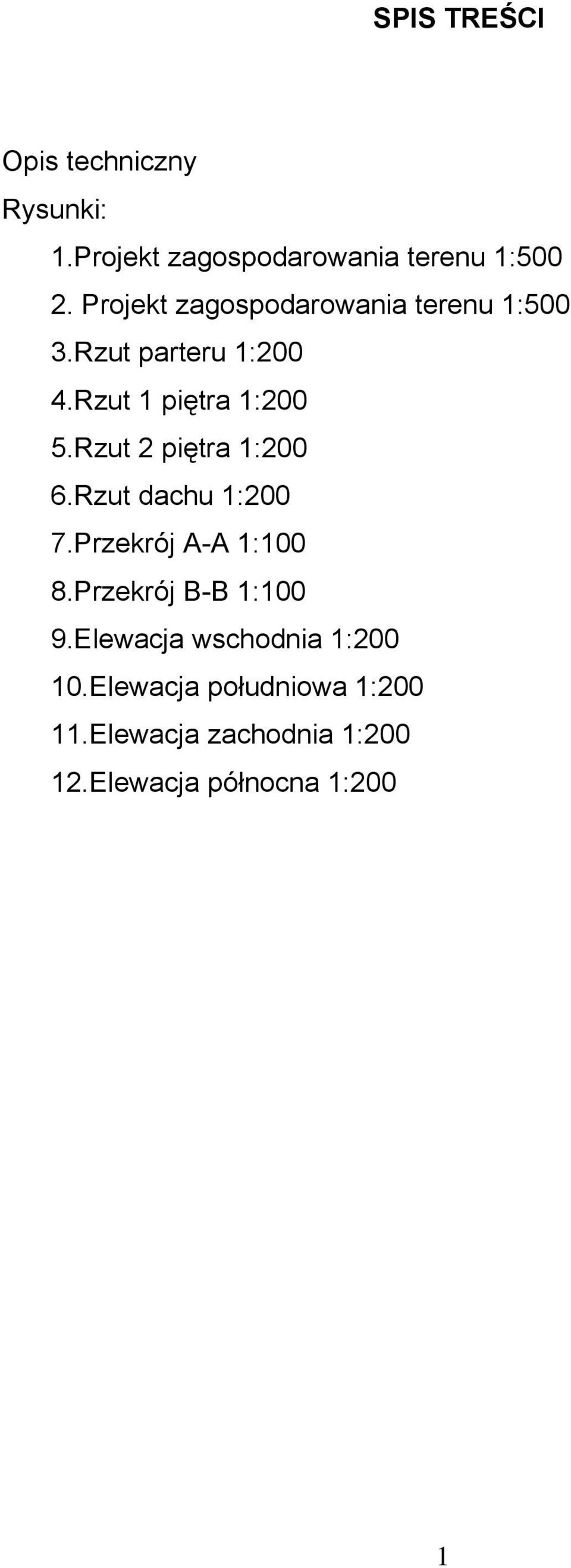

1 SPIS TREŚCI Opis techniczny Rysunki: 1.Projekt zagospodarowania terenu 1: Projekt zagospodarowania terenu 1:500 3.Rzut parteru 1:200 4.Rzut 1 piętra 1:200 5.Rzut 2 piętra 1:200 6.Rzut dachu 1:200 7.Przekrój A-A 1:100 8.Przekrój B-B 1:100 9.Elewacja wschodnia 1: Elewacja południowa 1: Elewacja zachodnia 1: Elewacja północna 1:200 1

2 1.PODSTAWA OPRACOWANIA. OPIS TECHNICZNY 1.Umowa z inwestorem. 2.Plan sytuacyjno-wysokościowy w skali 1:500 3.Wizja w terenie. 4.Uzgodnienia z inwestorem. 2.TEMAT i ZAKRES OPRACOWANIA. Tematem opracowania jest projekt koncepcyjny budowy przedszkola, szkoły podstawowej I-IV wraz z zapleczem, łącznikiem do sali gimnastycznej i zagospodarowaniem terenu. Przeznaczenie pomieszczeń istniejących budynków bez zmian. 3.LOKALIZACJA. Istniejący zespół budynków szkoły usytuowany jest w Bledzewie przy ul. Szkolnej, woj. lubuskie. Usytuowany osią podłużną na linii północ południe równolegle do ulicy Szkolnej. W części północno zachodniej terenu szkoły usytuowano boisko szkolne. Od strony południowej znajduje się wolny od zabudowy zapas terenu. 3.1.STAN ISTNIEJĄCY. Istniejący zespół budynków składa się z: - hali sportowej, - parterowego budynku szkoły częściowo podpiwniczonego, z poddaszem nieużytkowym, usytuowanego od strony północnej hali sportowej, - 3 kondygnacyjnego budynku szkoły, usytuowanego od strony zachodniej hali sportowej. Budynki wykonano w technologii tradycyjnej, murowanej. Dachy skośne na budynkach oraz płaski na hali sportowej i częściowo na łącznikach. Teren w zabudowanej części działki jest płaski, od strony północno - zachodniej terenu szkoły znajduje się skarpa, od strony ulicy Szkolnej opada w kierunku drogi. 4.PROJ. ZAGOSPODAROWANIE TERENU. Projektuje się dobudowę przedszkola, szkoły podstawowej I-IV wraz z zapleczem, łącznikiem do sali gimnastycznej i zagospodarowaniem terenu od strony południowej istniejącej hali sportowej. Przeprojektowano istniejący układ komunikacyjny. Przewidziano nowe wjazdy i wejścia na teren działki oraz parkingi i dojścia. W części południowej działki przewidziano możliwość budowy drogi dojazdowej do mieszkań znajdujących się w istniejącym budynku szkoły. Wejście główne do szkoły i stołówki przez otwarty dziedziniec do projektowanego łącznika. Wejście do przedszkola zaprojektowano jako niezależne od strony południowej projektowanego budynku. Teren przedszkola z placem zabaw wydzielono ogrodzeniem. Od strony ulicy Szkolnej usytuowano wjazd i wejście dla zaopatrzenia kuchni ze względu na istniejące warunki skomunikowania projektowanego budynku i jego bogatą funkcję 2

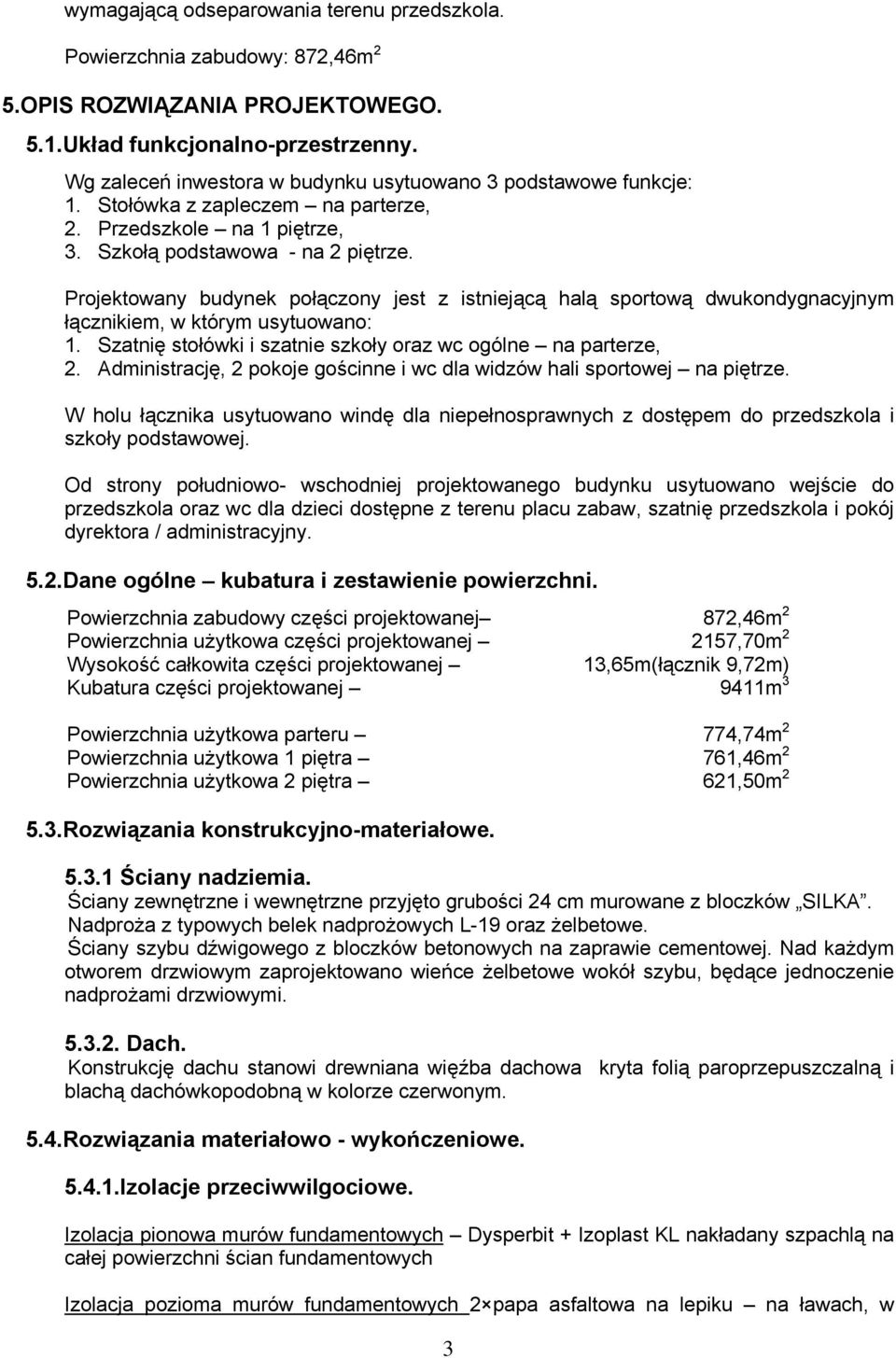

3 wymagającą odseparowania terenu przedszkola. Powierzchnia zabudowy: 872,46m 2 5.OPIS ROZWIĄZANIA PROJEKTOWEGO. 5.1.Układ funkcjonalno-przestrzenny. Wg zaleceń inwestora w budynku usytuowano 3 podstawowe funkcje: 1. Stołówka z zapleczem na parterze, 2. Przedszkole na 1 piętrze, 3. Szkołą podstawowa - na 2 piętrze. Projektowany budynek połączony jest z istniejącą halą sportową dwukondygnacyjnym łącznikiem, w którym usytuowano: 1. Szatnię stołówki i szatnie szkoły oraz wc ogólne na parterze, 2. Administrację, 2 pokoje gościnne i wc dla widzów hali sportowej na piętrze. W holu łącznika usytuowano windę dla niepełnosprawnych z dostępem do przedszkola i szkoły podstawowej. Od strony południowo- wschodniej projektowanego budynku usytuowano wejście do przedszkola oraz wc dla dzieci dostępne z terenu placu zabaw, szatnię przedszkola i pokój dyrektora / administracyjny. 5.2.Dane ogólne kubatura i zestawienie powierzchni. Powierzchnia zabudowy części projektowanej 872,46m 2 Powierzchnia użytkowa części projektowanej 2157,70m 2 Wysokość całkowita części projektowanej 13,65m(łącznik 9,72m) Kubatura części projektowanej 9411m 3 Powierzchnia użytkowa parteru 774,74m 2 Powierzchnia użytkowa 1 piętra 761,46m 2 Powierzchnia użytkowa 2 piętra 621,50m Rozwiązania konstrukcyjno-materiałowe Ściany nadziemia. Ściany zewnętrzne i wewnętrzne przyjęto grubości 24 cm murowane z bloczków SILKA. Nadproża z typowych belek nadprożowych L-19 oraz żelbetowe. Ściany szybu dźwigowego z bloczków betonowych na zaprawie cementowej. Nad każdym otworem drzwiowym zaprojektowano wieńce żelbetowe wokół szybu, będące jednoczenie nadprożami drzwiowymi Dach. Konstrukcję dachu stanowi drewniana więźba dachowa kryta folią paroprzepuszczalną i blachą dachówkopodobną w kolorze czerwonym. 5.4.Rozwiązania materiałowo - wykończeniowe Izolacje przeciwwilgociowe. Izolacja pionowa murów fundamentowych Dysperbit + Izoplast KL nakładany szpachlą na całej powierzchni ścian fundamentowych Izolacja pozioma murów fundamentowych 2 papa asfaltowa na lepiku na ławach, w 3

4 poziomie posadzki oraz na chudym betonie pod ławą podszybia windy Posadzka na gruncie 2 folia PE 0,5mm (na styropianie) Dach folia paroprzepuszczalna na więźbie dachowej. Pomieszczenia mokre na ścianach i posadzce podkład gruntujący i elastyczną powłokę uszczelniającą Izolacje termiczne i akustyczne. Ściany zewnętrzne ocieplone metodą lekką mokrą z warstwą styropianu grubości 14cm. Ściany fundamentowe (od strony zewnętrznej) styropian FS20 12cm. Posadzki na gruncie styropian FS20 10cm Dach (na stropie 2 kondygnacji) płyty z wełny mineralnej dachowej 22cm Podkłady i posadzki. Podkłady pod posadzki z betonu B-10 grubości 15cm Szlichta cementowa 5cm na izolacji termicznej i przeciwwilgociowej w całym budynku. Posadzki: W całym budynku posadzki gresowe i terakotowe. W salach zajęć przedszkola i komunikacji ogólnej oraz w salach lekcyjnych szkoły i komunikacji ogólnej szkoły wykładzina elastyczna Stolarka okienna i drzwiowa. Konstrukcja drzwi: aluminiowa, biała : Szkło niskoemisyjne, 1-komorowe klasa Izoterm (powłoka miękka). Grubość zestawu: 30,4mm Skład zestawu: 4/16Ar/4T Wypełnienie przestrzeni międzyszybowej: argon Współczynnik: U=1,1W/m 2 K. Okna w całym projektowanym budynku: PCV, białe Szkło niskoemisyjne, 1-komorowe Izoterm. Grubość zestawu: 24mm Skład zestawu: 4/16Ar/4T Wypełnienie przestrzeni międzyszybowej: argon Współczynnik: U=1,1W/m 2 K. Drzwi wewnętrzne do pomieszczeń : Płytowe okleinowane W dachu klatek schodowych klapy dymowe. Drzwi bezprogowe Tynki, malowanie i okładziny ścienne. Ściany zewnętrzne - ocieplone metodą lekką mokrą. 4

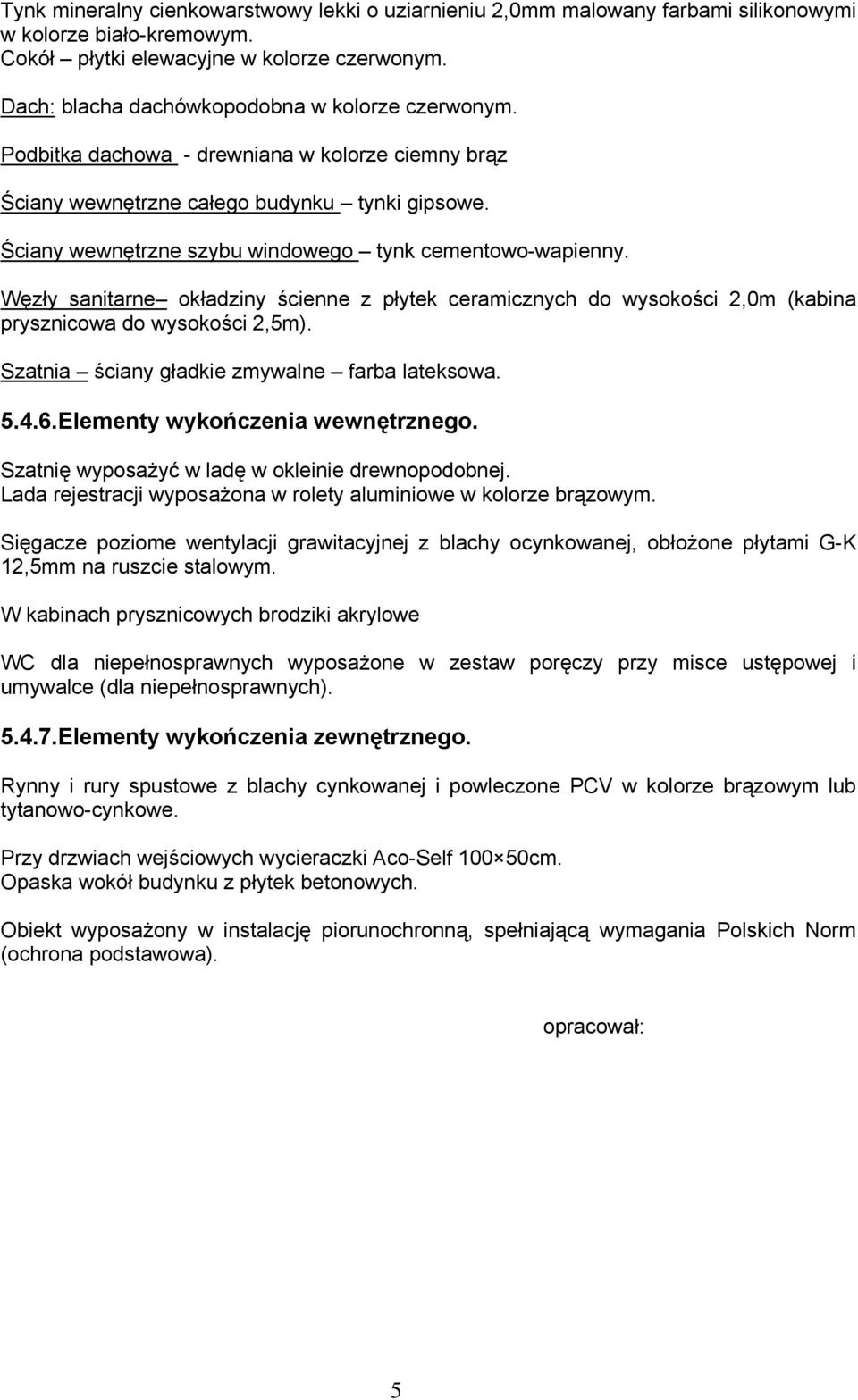

5 Tynk mineralny cienkowarstwowy lekki o uziarnieniu 2,0mm malowany farbami silikonowymi w kolorze biało-kremowym. Cokół płytki elewacyjne w kolorze czerwonym. Dach: blacha dachówkopodobna w kolorze czerwonym. Podbitka dachowa - drewniana w kolorze ciemny brąz Ściany wewnętrzne całego budynku tynki gipsowe. Ściany wewnętrzne szybu windowego tynk cementowo-wapienny. Węzły sanitarne okładziny ścienne z płytek ceramicznych do wysokości 2,0m (kabina prysznicowa do wysokości 2,5m). Szatnia ściany gładkie zmywalne farba lateksowa Elementy wykończenia wewnętrznego. Szatnię wyposażyć w ladę w okleinie drewnopodobnej. Lada rejestracji wyposażona w rolety aluminiowe w kolorze brązowym. Sięgacze poziome wentylacji grawitacyjnej z blachy ocynkowanej, obłożone płytami G-K 12,5mm na ruszcie stalowym. W kabinach prysznicowych brodziki akrylowe WC dla niepełnosprawnych wyposażone w zestaw poręczy przy misce ustępowej i umywalce (dla niepełnosprawnych) Elementy wykończenia zewnętrznego. Rynny i rury spustowe z blachy cynkowanej i powleczone PCV w kolorze brązowym lub tytanowo-cynkowe. Przy drzwiach wejściowych wycieraczki Aco-Self cm. Opaska wokół budynku z płytek betonowych. Obiekt wyposażony w instalację piorunochronną, spełniającą wymagania Polskich Norm (ochrona podstawowa). opracował: 5
