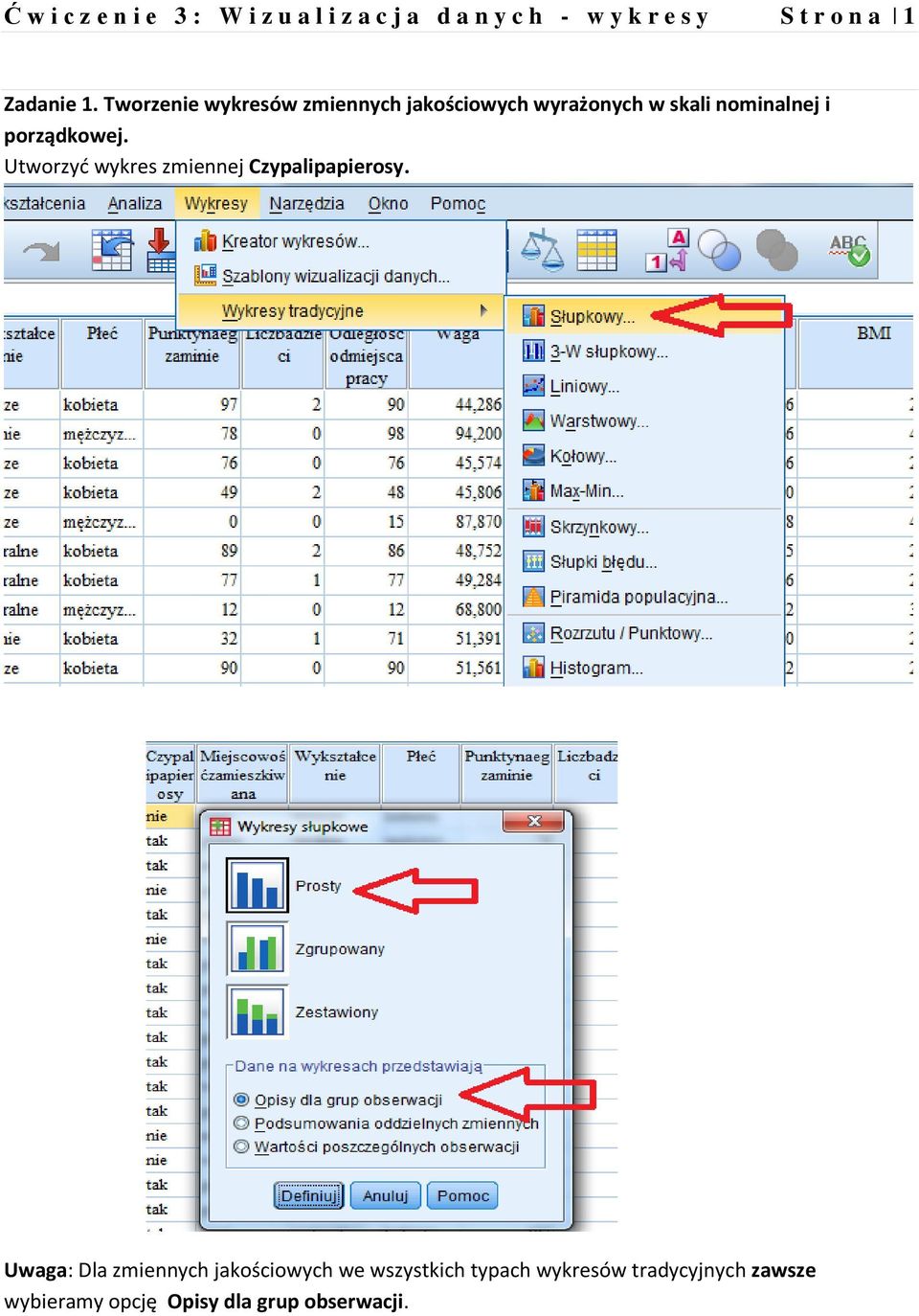

1 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 1 Zadanie 1. Tworzenie wykresów zmiennych jakościowych wyrażonych w skali nominalnej i porządkowej. Utworzyć wykres zmiennej Czypalipapierosy. Uwaga: Dla zmiennych jakościowych we wszystkich typach wykresów tradycyjnych zawsze wybieramy opcję Opisy dla grup obserwacji.

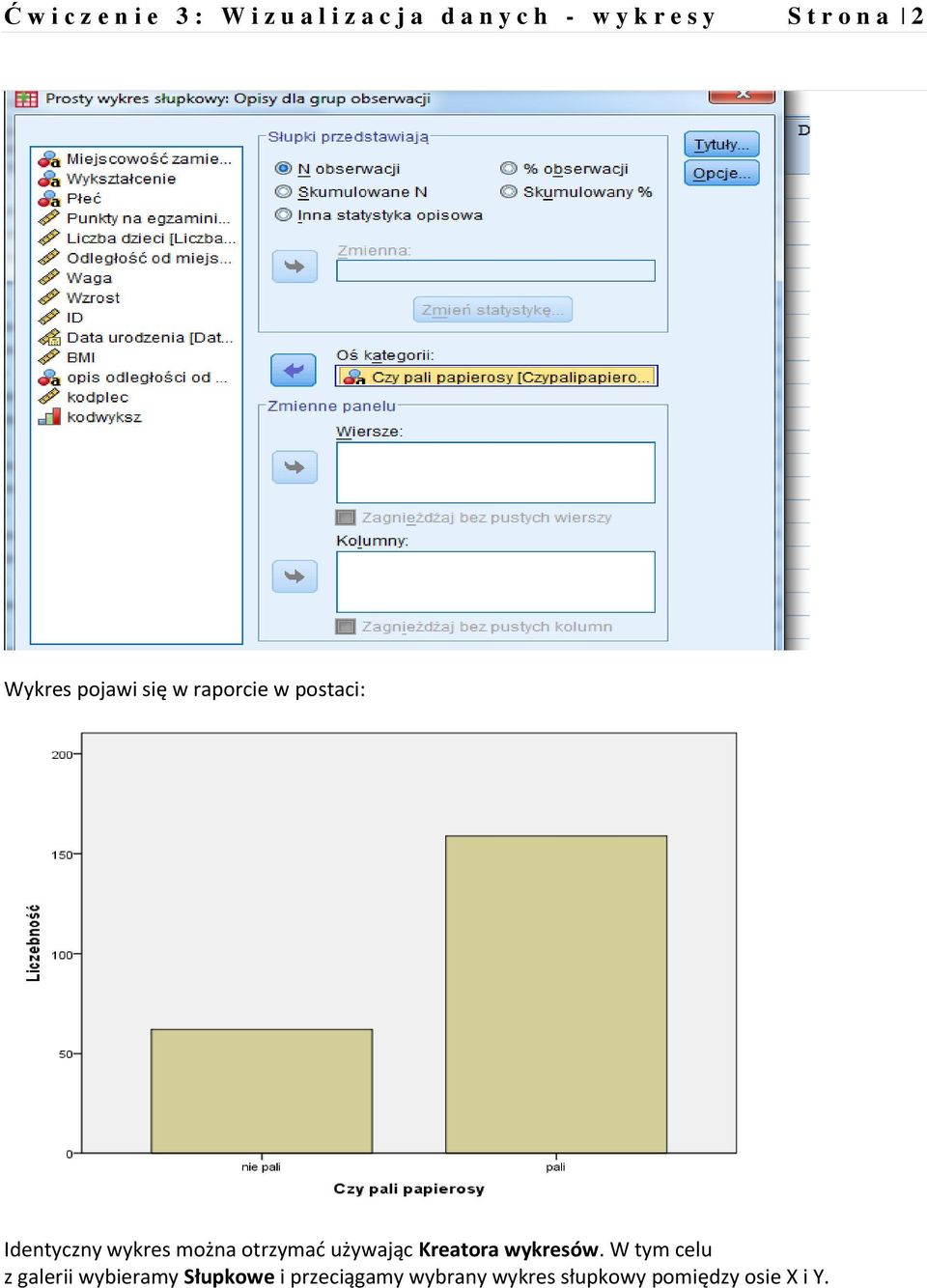

2 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 2 Wykres pojawi się w raporcie w postaci: Identyczny wykres można otrzymać używając Kreatora wykresów. W tym celu z galerii wybieramy Słupkowe i przeciągamy wybrany wykres słupkowy pomiędzy osie X i Y.

3 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 3 Następnie na Oś X przeciągamy nazwę zmiennej Czy pali papierosy i OK. Wykres można edytować klikając w obszar wykresu prawym klawiszem myszy.

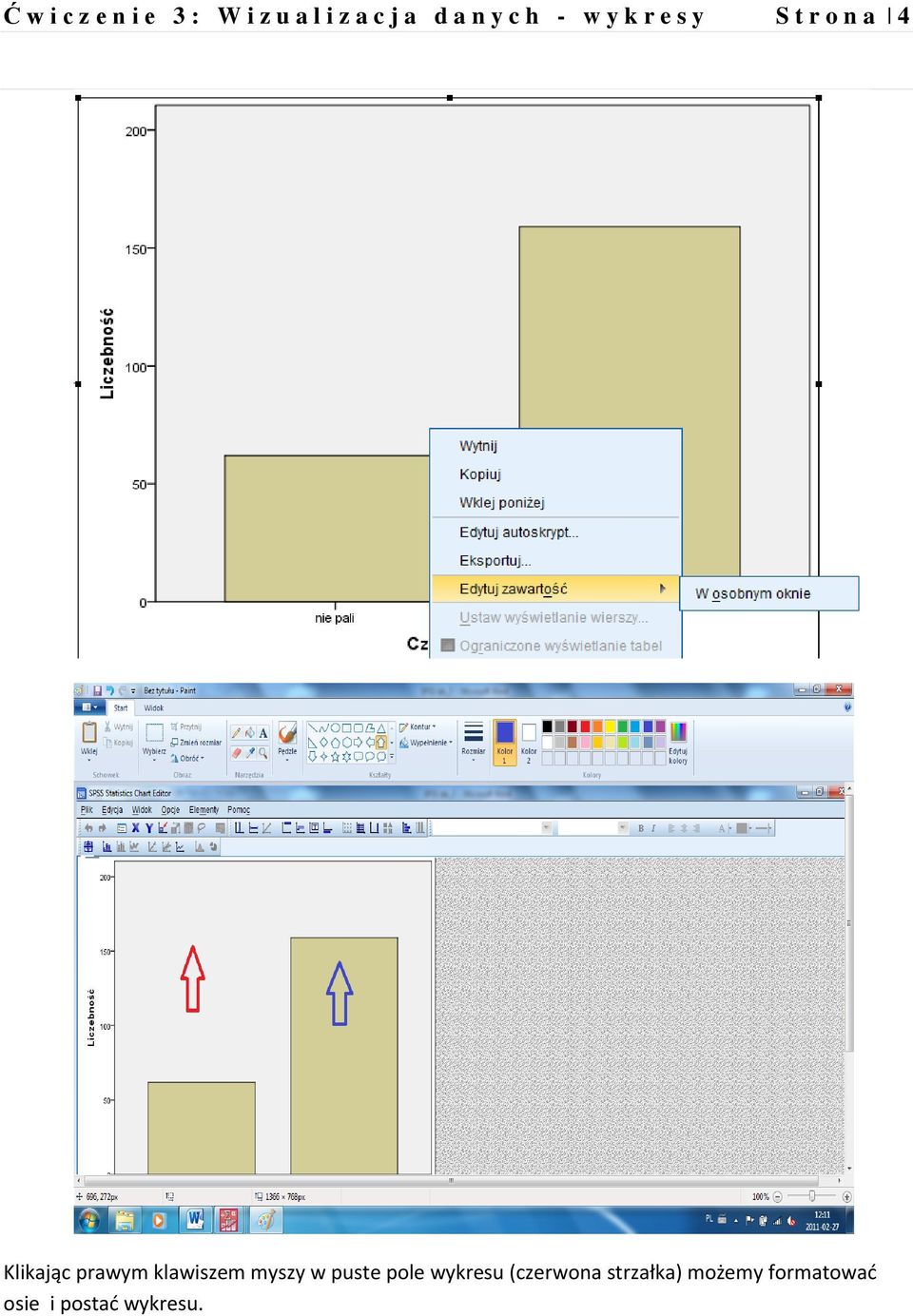

4 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 4 Klikając prawym klawiszem myszy w puste pole wykresu (czerwona strzałka) możemy formatować osie i postać wykresu.

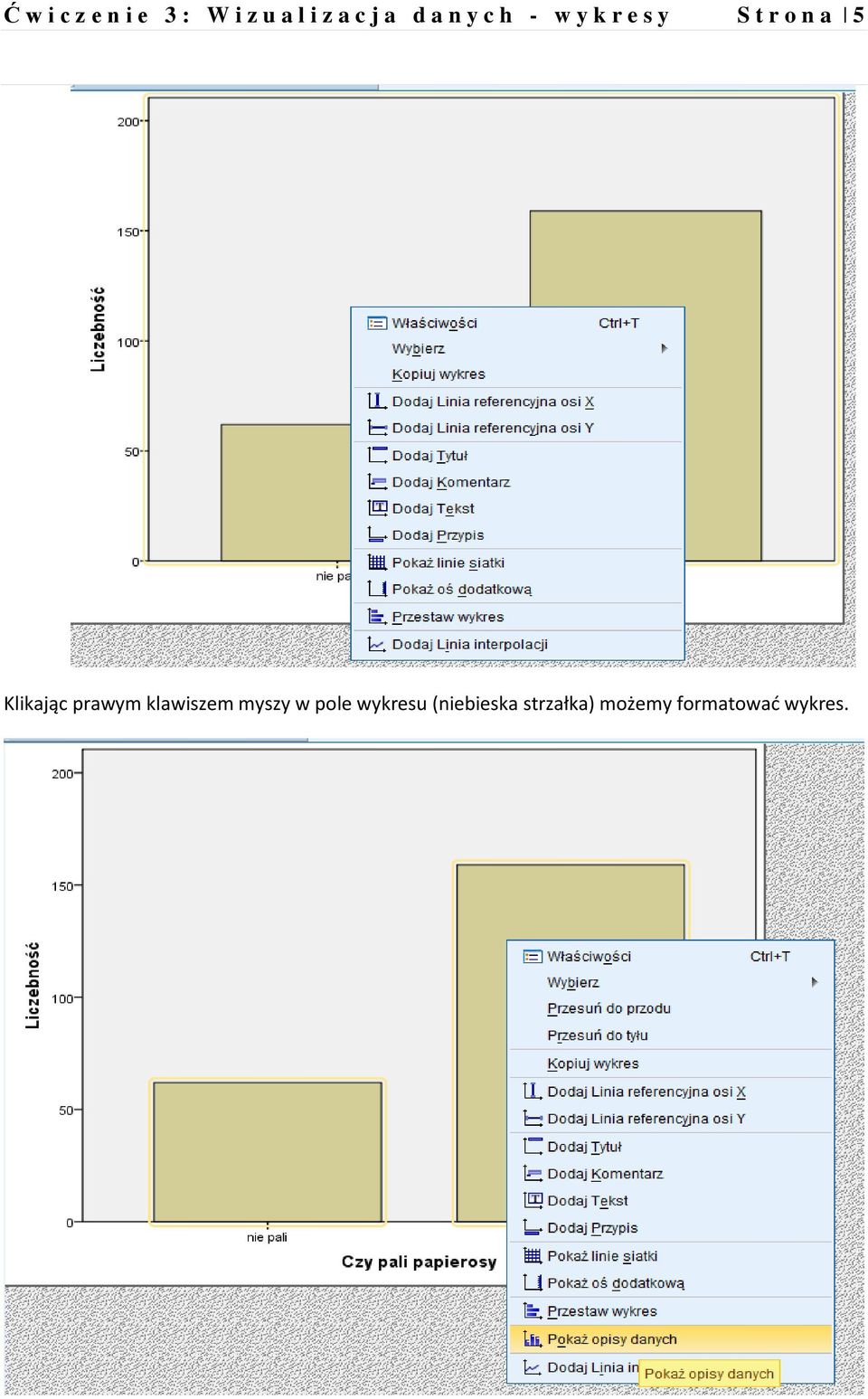

5 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 5 Klikając prawym klawiszem myszy w pole wykresu (niebieska strzałka) możemy formatować wykres.

6 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 6 Przykład1. Zmienić kolor drugiego słupka na czerwony. W tym celu klikamy prawym klawiszem myszy w drugi słupek. A następnie wybieramy Ten element Słupek. Otrzymujemy okno w postaci:

7 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 7 I wybieramy kolor czerwony. Przykład 2. Zaznaczyć na wykresie liczebność oraz procent osób palących i niepalących.

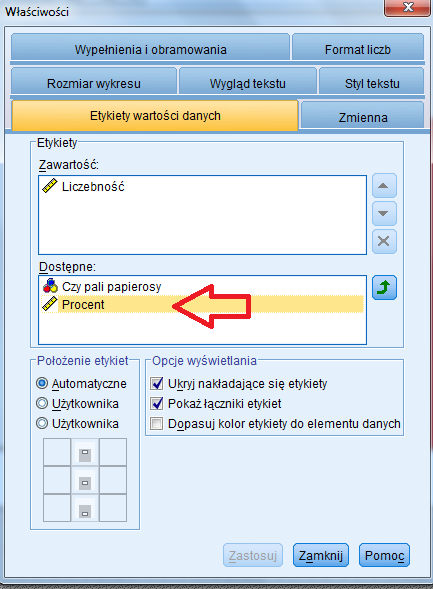

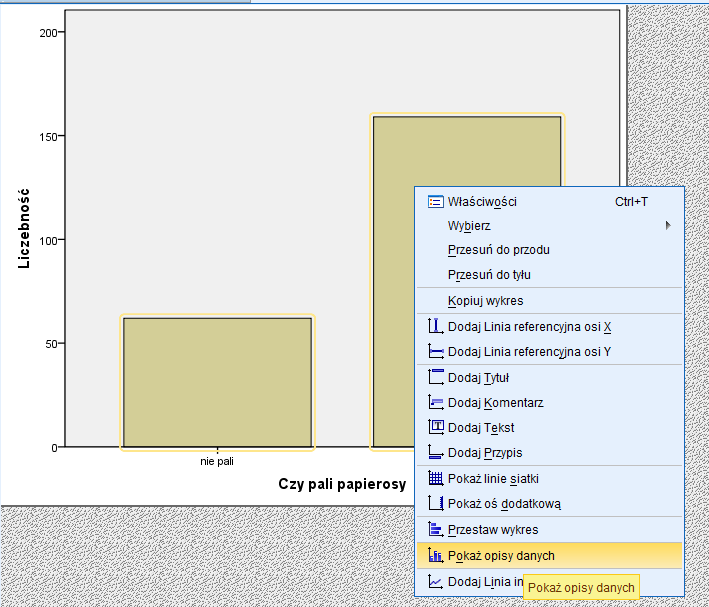

8 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 8 W tym celu wybieramy Pokaż opisy danych. Wybieramy Procent i zieloną strzałką przenosimy do pola Zawartość. Zastosuj a następnie Zamknij. Wynikiem będzie wykres w postaci:

9 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 9 Dla zmiennych jakościowych wyrażonych w skali nominalnej można tworzyć jedynie wykresy: -słupkowy, - liniowy, -warstwowy, -kołowy. Zadanie do wykonania. 1. Dla zmiennej Wykształcenie utwórz wykresy słupkowy, warstwowy i kołowy i przeprowadź ich formatowanie. 2. Dla zmiennej kodwyksz utwórz wykres słupkowy i liniowy i przeprowadź ich formatowanie. Porównaj wykresy słupkowe dla zmiennej Wykształcenie i kodwyksz. 3. Wykonaj wykresy dla zmiennych Wykształcenie i Czy pali papierosy używając Szablonów wizualizacji danych. Przenieś wykonane wykresy do Worda. Zadanie 2. Tworzenie wykresów zmiennych jakościowych wyrażonych w skali nominalnej i porządkowej w rozbiciu na podgrupy. Utworzyć słupkowy wykres zmiennej Wykształcenie w rozbiciu ze względu na płeć.

10 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 10 Z wykresów tradycyjnych wybieramy wykres słupkowy Zgrupowany lub Zestawiony.

11 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 11 Zdanie do wykonania. Za pomocą kreatora wykresów utwórz identyczny wykres dla zmiennej Wykształcenie w podziale według zmiennej Płeć. Zadanie 2. Tworzenie wykresów zmiennych jakościowych wyrażonych w skali nominalnej i porządkowej w rozbiciu kilka podgrup. Utwórz wykres tradycyjny słupkowy dla zmiennej Czy pali papierosy w rozbiciu na podgrupy utworzone dla zmiennych Płeć oraz Wykształcenie.

12 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 12

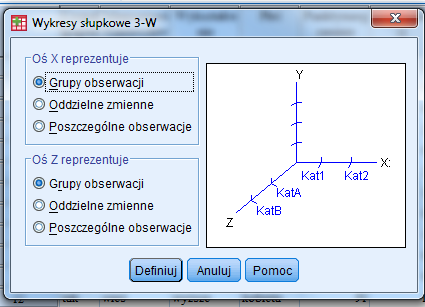

13 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 13 Można utworzyć także wykres przestrzenny (3-W).

14 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 14 W kreatorze wykresów można otrzymać wykres słupkowy przestrzenny

15 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 15 Zadanie 3.Tworzenie wykresów dla zmiennych ilościowych

16 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 16 Wykonaj wykres liniowy dla zmiennej kodwyksz. Wykonać histogram z krzywą normalną (wykresy tradycyjne) dla zmiennej Waga.

17 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 17 Zadania do wykonania. 1. Utwórz histogram z krzywą normalną i wykres słupkowy zmiennej BMI za pomocą Kreatora wykresów ora Wykresów tradycyjnych. 2. Utwórz histogram dla zmiennej Liczba dzieci i zmiennej, która powstała po nadaniu rang wartościom zmiennej Liczba dzieci. Porównaj wykresy. Zadanie 4. Tworzenie wykresów skrzynkowych (pudełkowych). Wykres skrzynkowy przedstawia rozkład uporządkowanych wartości zmiennej. Wykres ten ułatwia diagnostykę rozproszenia wartości zmiennej. Wykres ten ma postać:

18 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 18 Utwórz wykres skrzynkowy dla zmiennej Wzrost.

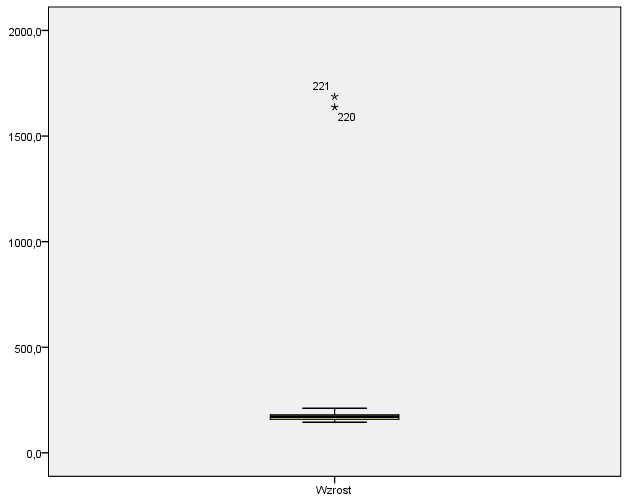

19 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 19 Wykres ten pokazuje, ze obserwacje o numerach 220 i 221 to obserwacje skrajne. Po zmianie wzrostu z 1637cm, 1687cm na 163,7cm i 168,7 cm, wykres skrzynkowy będzie miał postać: Utwórz wykres skrzynkowy zmiennej Wzrost w rozbiciu na Płeć.

20 Ć w i c z e n i e 3 : W i z u a l i z a c j a d a n y c h - w y k r e s y S t r o n a 20 ` Zadanie do wykonania dla pozostałych zmiennych w bazie utwórz wykresy różnych typów (dla każdej co najmniej trzy) i wybierz wykres najbardziej czytelny.
