Informatyka Arkusz kalkulacyjny Excel 2010 dla WINDOWS

Transkrypt

1 Wyższa Szkoła Ekologii i Zarządzania Excel Informatyka Arkusz kalkulacyjny Excel 2010 dla WINDOWS cz.4 Slajd 1 Slajd 2 Najlepszym sposobem prezentacji danych jest prezentacja graficzna. Z pomocą wykresu dane są przedstawione w sposób czytelniejszy i prostszy. Z wykresu od razu można odczytać zmianę lub analogię pewnych wartości (np. w czasie). Najprostszą formą sporządzania wykresów jest użycie kreatora wykresów. Należy zaznaczyć serię (lub kilka serii) danych, które chcemy uwzględnić w wykresie. Przez serię rozumiemy pojedynczy wiersz (lub kolumnę) lub jego (jej) część. Pewne wykresy (np. kołowy) umożliwiają przedstawienie tylko jednej serii danych, nawet jeżeli zaznaczymy kilka serii na wykresie uwzględniona będzie tylko pierwsza z nich, natomiast np. w wykresie słupkowym lub kolumnowym możemy uwzględnić kilka serii. Uwaga: Jeżeli jest to możliwe, warto zaznaczyć także opisy (nagłówki) wierszy/kolumn. Slajd 3 Slajd 4 Sprzedano etap I etap II etap III etap IV Razem 1771, , , ,5 7834,99 Karta Wstawianie Grupa Koszt 584,31 589,97 595,28 600, ,2 Podatek 367,58 416,12 425,9 435, ,46 Karta Inne 333,98 331,96 332,31 332, ,91 Dochód 485,35 668,04 667,69 667, ,42 Slajd 5 Slajd 6

2 Podstawowe typy wykresów Podstawowe typy wykresów Liniowy Liniowy 2_W 6 typów Kolumnowe Kolumnowy 2-W 3 typy Kolumnowy 3-W 4 typy Walcowy 4 typy Stożkowy 4 typy Kołowy Liniowy 3_W Kołowy 2-W Kołowy 3-W 1 typ 4 typy 2 typy Ostrosłupowy 4 typy kolumnowe liniowe i kołowe Slajd 7 Slajd 8 Podstawowe typy wykresów Podstawowe typy wykresów Słupkowe Słupkowy 2-W 3 typy Słupkowy 3-W 3 typy Walcowy 3 typy Warstwowe Warstwowy 2- W Warstwowy 3- W 3 typy 3 typy Stożkowy Ostrosłupowy 3 typy 3 typy Punktowe Punktowy 5 typów słupkowe warstwowe i punktowe Slajd 9 Slajd 10 Podstawowe typy wykresów Inne wykresy Giełdowy Powierzchniowy 4 typy 4 typy Wybrany typ wykresu: kolumnowy grupowany Pierścieniowy 2 typy Bąbelkowy 2 typy Radarowy 3 typy Inne wykresy Slajd 11 Slajd 12

3 Modyfikacja wykresu Aby modyfikować wykres, należy ten wykres uaktywnić. Robimy to ustawiając się myszką na wykresie i klikając. W ten sposób nasz wykres staje się aktywny. Graficznie objawia się to w ten sposób, że ramka wokół wykresu staje się podwójna i pojawia się menu kontekstowe Prawie gotowy wykres w bieżącym arkuszu Slajd 13 Slajd 14 Dodanie opisu osi kategorii (osi X) Należy: uaktywnić wykres wybrać kartę kontekstową Projektowanie wybrać opcję Zaznacz dane P Pogrubiona ramka Karty kontekstowe Slajd 15 Slajd 16 Dodanie opisu osi kategorii (osi X) Dodanie opisu osi kategorii (osi X) Wybieramy Etykiety osi poziomej (kategorii) Edytuj W okienku Etykiety osi wskazujemy (myszką) komórki zawierające opis osi kategorii Slajd 17 Slajd 18

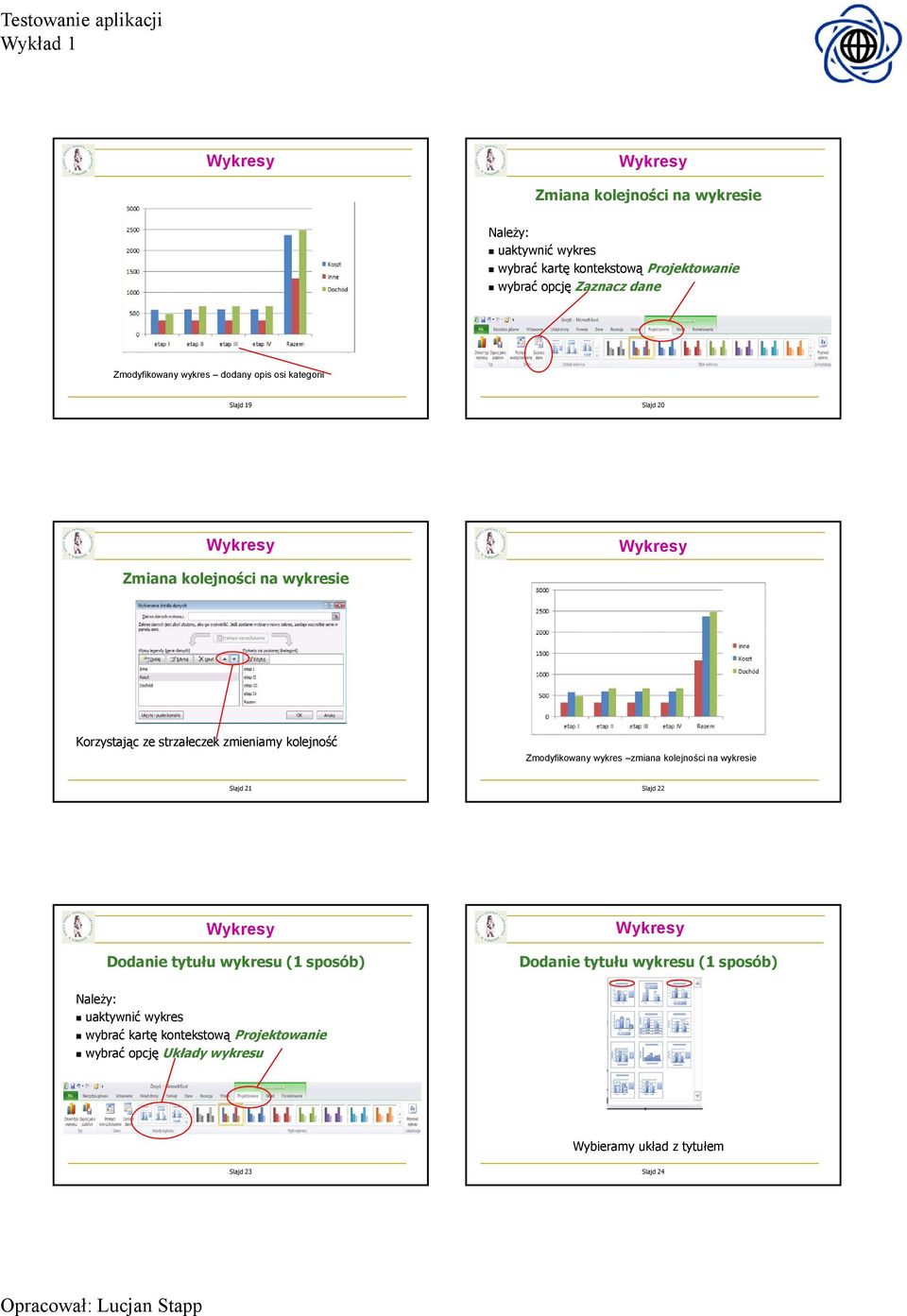

4 Zmiana kolejności na wykresie Należy: uaktywnić wykres wybrać kartę kontekstową Projektowanie wybrać opcję Zaznacz dane Zmodyfikowany wykres dodany opis osi kategorii Slajd 19 Slajd 20 Zmiana kolejności na wykresie Korzystając ze strzałeczek zmieniamy kolejność Zmodyfikowany wykres zmiana kolejności na wykresie Slajd 21 Slajd 22 Dodanie tytułu wykresu (1 sposób) Dodanie tytułu wykresu (1 sposób) Należy: uaktywnić wykres wybrać kartę kontekstową Projektowanie wybrać opcję Układy wykresu Wybieramy układ z tytułem Slajd 23 Slajd 24

5 Dodanie tytułu wykresu (1 sposób) Dodanie tytułu wykresu (2 sposób) Należy: uaktywnić wykres wybrać kartę kontekstową Układ wybrać opcję Tytuł wykresu wybrać jedną z dostępnych możliwości W polu tekstowym Tytuł wykresu wpisujemy tytuł naszego wykresu. Slajd 25 Slajd 26 Upiększanie wykresu: różne style wykresu Upiększanie wykresu: tytuły osi Slajd 27 Slajd 28 Upiększanie wykresu: położenie legendy Upiększanie wykresu: etykiety danych Slajd 29 Slajd 30

6 Upiększanie wykresu: tabela danych Upiększanie wykresu: osie Slajd 31 Slajd 32 Upiększanie wykresu: linie siatki Upiększanie wykresu: pojedynczy element wykresu Slajd 33 Slajd 34 Upiększanie wykresu: pojedynczy element wykresu Upiększanie wykresu: pojedynczy element wykresu 3000 Mój wykres etap I etap II etap III etap IV Razem Inne Koszt Dochód Slajd 35 Slajd 36

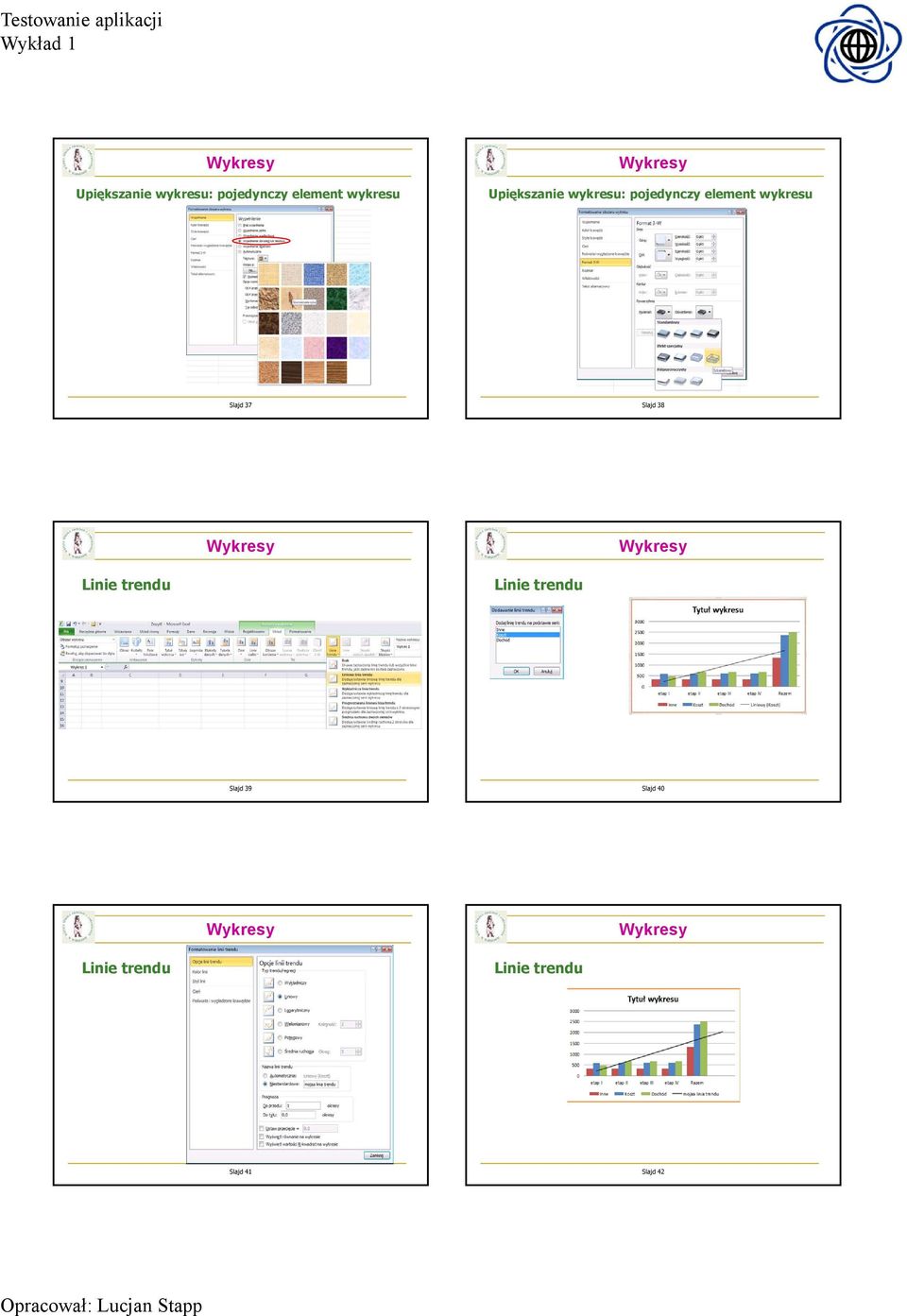

7 Upiększanie wykresu: pojedynczy element wykresu Upiększanie wykresu: pojedynczy element wykresu Slajd 37 Slajd 38 Linie trendu Linie trendu Slajd 39 Slajd 40 Linie trendu Linie trendu Slajd 41 Slajd 42

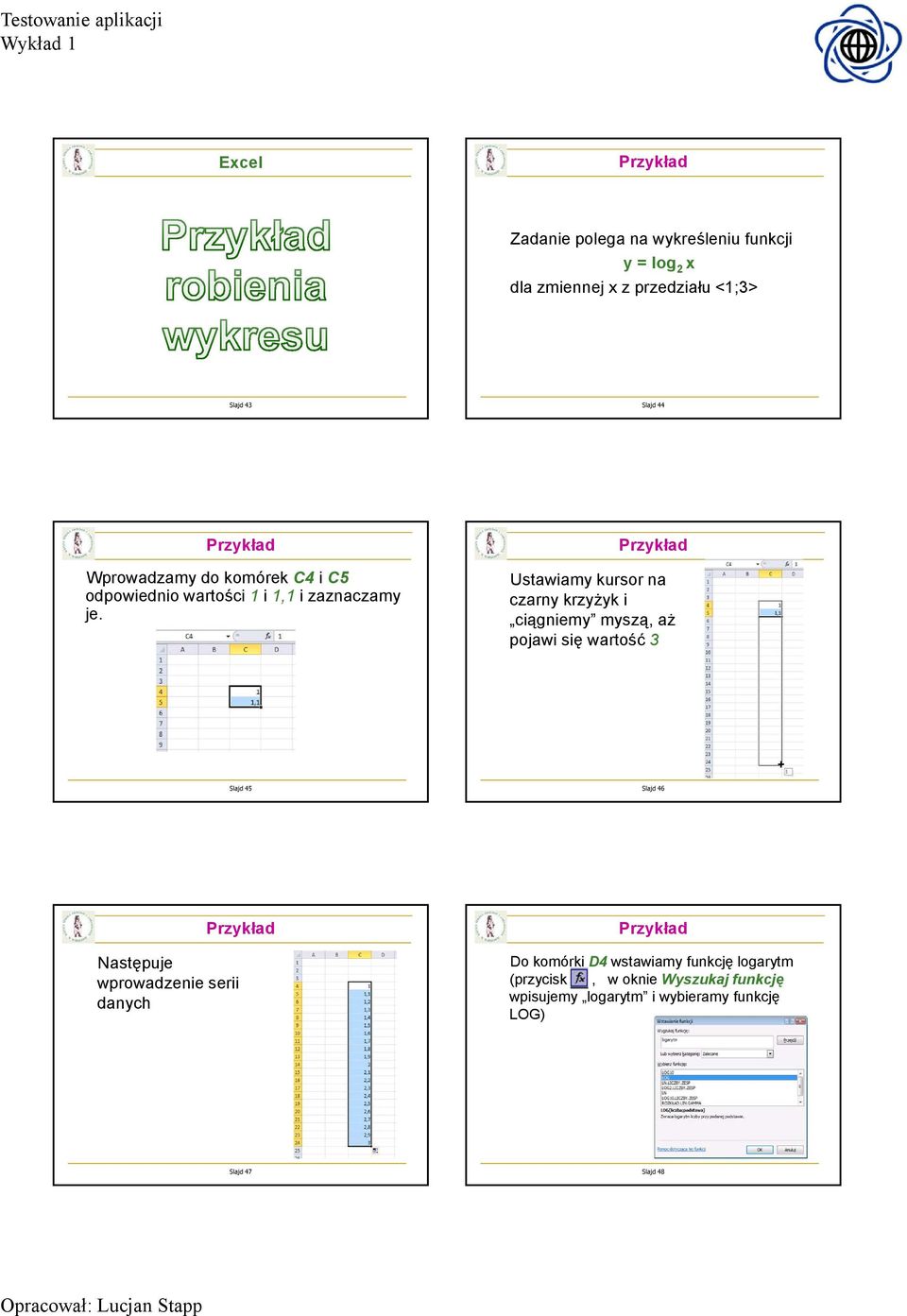

8 Excel Zadanie polega na wykreśleniu funkcji y = log 2 x dla zmiennej x z przedziału <1;3> Slajd 43 Slajd 44 Wprowadzamy do komórek C4 i C5 odpowiednio wartości 1 i 1,1 i zaznaczamy je. Ustawiamy kursor na czarny krzyżyk i ciągniemy myszą, aż pojawi się wartość 3 Slajd 45 Slajd 46 Następuje wprowadzenie serii danych Do komórki D4 wstawiamy funkcję logarytm (przycisk, w oknie Wyszukaj funkcję wpisujemy logarytm i wybieramy funkcję LOG) Slajd 47 Slajd 48

9 Wypełniamy okno dialogowe Argumenty funkcji Rozkopiowujemy myszką formułę z komórki D4 Uwaga: Ponieważ dane są zawsze w kolumnie, blokujemy nr kolumny: $C4 Slajd 49 Slajd 50 Formatujemy komórki D4-D24 do jednolitego formatu (karta Narzędzia główne, grupa Liczby, zakładka Liczby, opcja Liczbowe Po sformatowaniu komórek D4-D24 do jednolitego formatu Slajd 51 Slajd 52 Zaznaczamy D4-D24. Z karty Wstawianie, grupa wybieramy Liniowy Slajd 53 Slajd 54

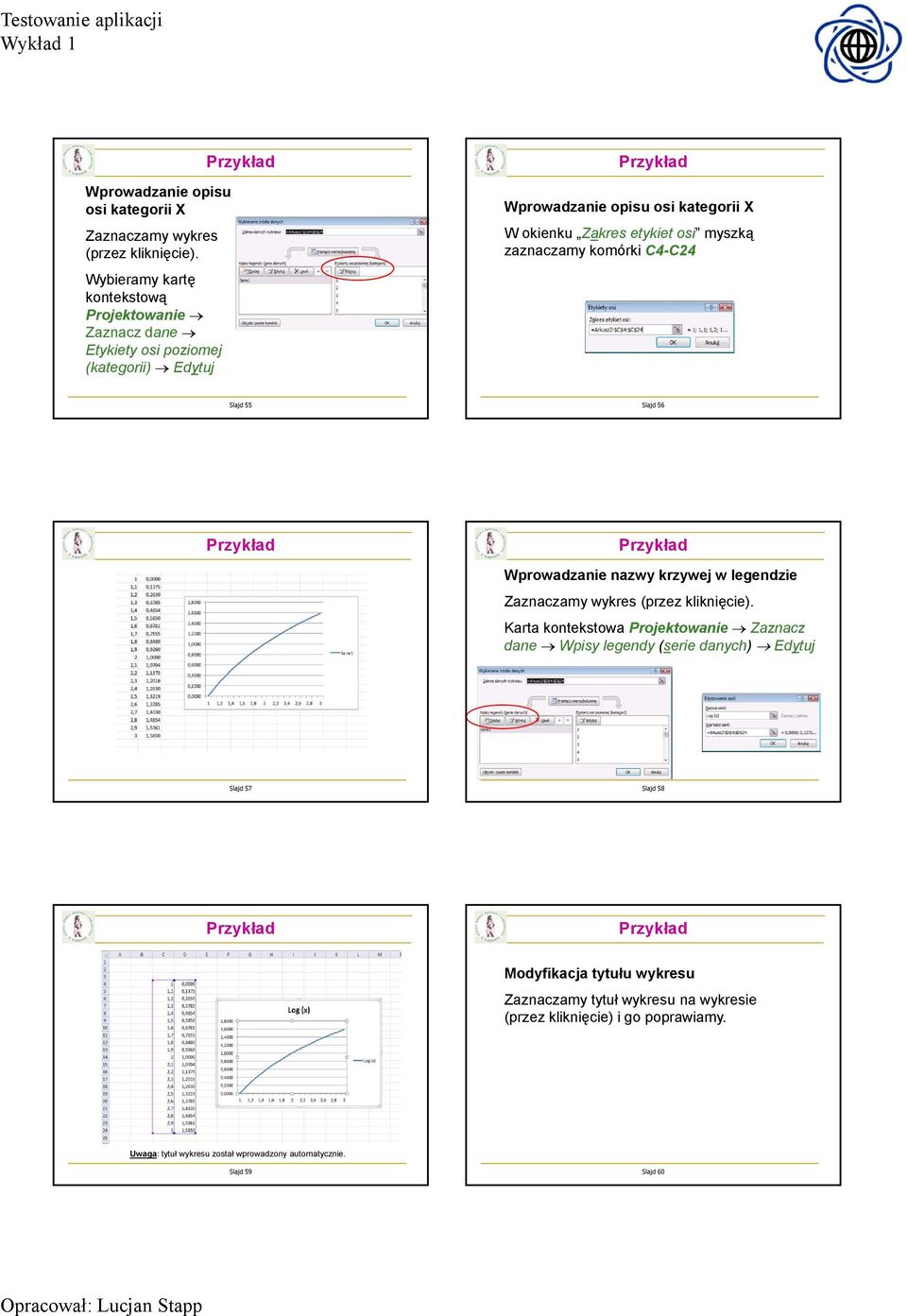

10 Wprowadzanie opisu osi kategorii X Zaznaczamy wykres (przez kliknięcie). Wybieramy kartę kontekstową Projektowanie Zaznacz dane Etykiety osi poziomej (kategorii) Edytuj Wprowadzanie opisu osi kategorii X W okienku Zakres etykiet osi myszką zaznaczamy komórki C4-C24 Slajd 55 Slajd 56 Wprowadzanie nazwy krzywej w legendzie Zaznaczamy wykres (przez kliknięcie). Karta kontekstowa Projektowanie Zaznacz dane Wpisy legendy (serie danych) Edytuj Slajd 57 Slajd 58 Modyfikacja tytułu wykresu Zaznaczamy tytuł wykresu na wykresie (przez kliknięcie) i go poprawiamy. Uwaga: tytuł wykresu został wprowadzony automatycznie. Slajd 59 Slajd 60

11 Modyfikacja położenia legendy Zaznaczamy wykres (przez kliknięcie). Karta kontekstowa Układ grupa Etykiety Legenda Pokaż legendę u dołu Slajd 61 Slajd 62 Formatowanie obszaru kreślenia Wybieramy menu kontekstowe (prawy klawisz myszy) będąc na obszarze kreślenia i wybieramy: Formatuj obszar kreślenia Slajd 63 Slajd 64 Formatowanie obszaru kreślenia Wybieramy Wypełnienie obrazem lub teksturą Tekstura Papirus Gotowy wykres Slajd 65 Slajd 66

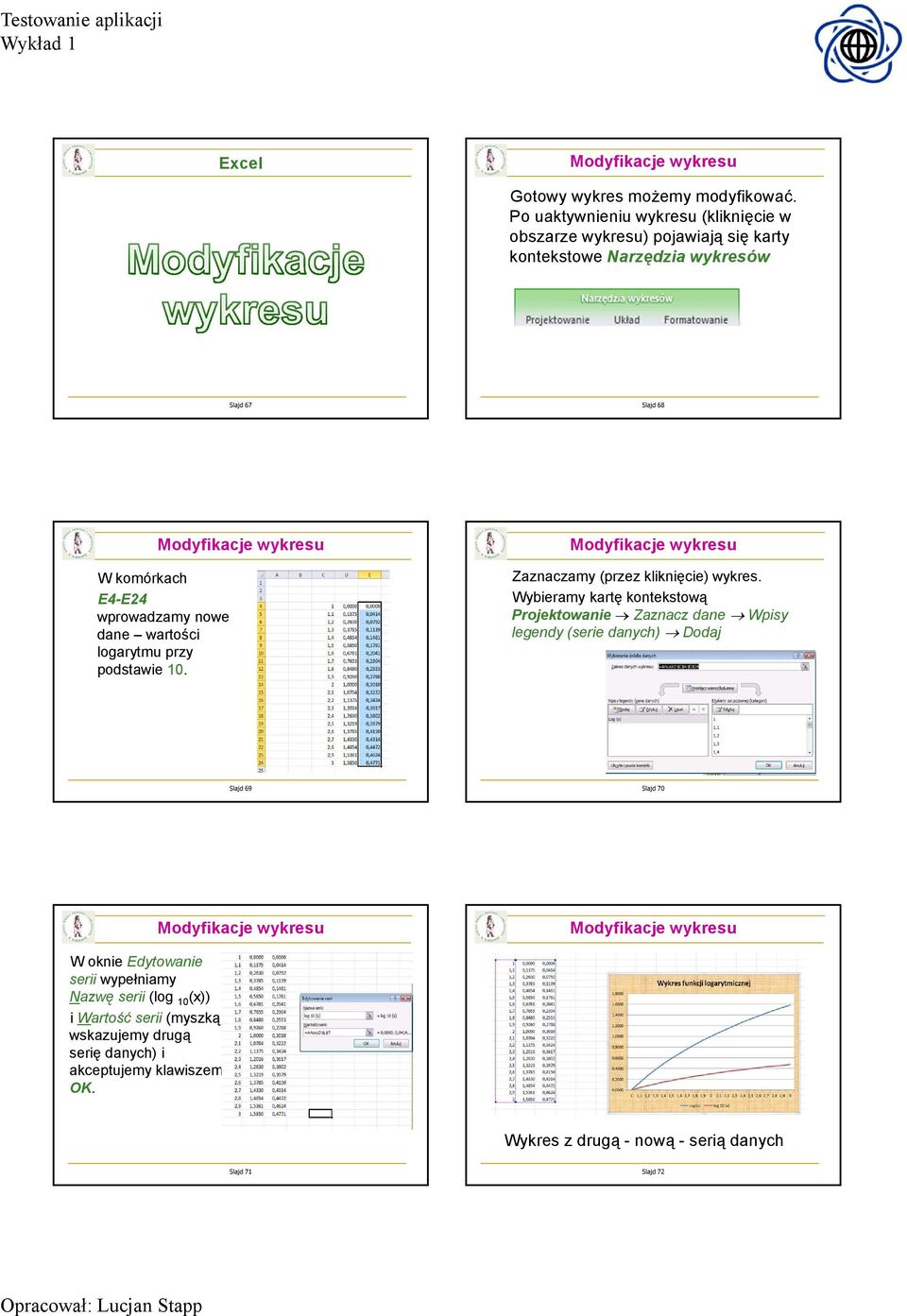

12 Excel Gotowy wykres możemy modyfikować. Po uaktywnieniu wykresu (kliknięcie w obszarze wykresu) pojawiają się karty kontekstowe Narzędzia wykresów Slajd 67 Slajd 68 W komórkach E4-E24 wprowadzamy nowe dane wartości logarytmu przy podstawie 10. Zaznaczamy (przez kliknięcie) wykres. Wybieramy kartę kontekstową Projektowanie Zaznacz dane Wpisy legendy (serie danych) Dodaj Slajd 69 Slajd 70 W oknie Edytowanie serii wypełniamy Nazwę serii (log 10 (x)) i Wartość serii (myszką wskazujemy drugą serię danych) i akceptujemy klawiszem OK. Wykres z drugą - nową -serią danych Slajd 71 Slajd 72

13 W karcie kontekstowej Projektowanie mamy możliwość zmiany typu wykresu. Wykres po zmianie typu wykresu na słupkowy grupowany: Wykres funkcji logarytmicznej 3 2,8 2,6 2,4 2,2 2 1,8 1,6 1,4 1, log 10 (x) Log (x) Slajd 73 Slajd 74
