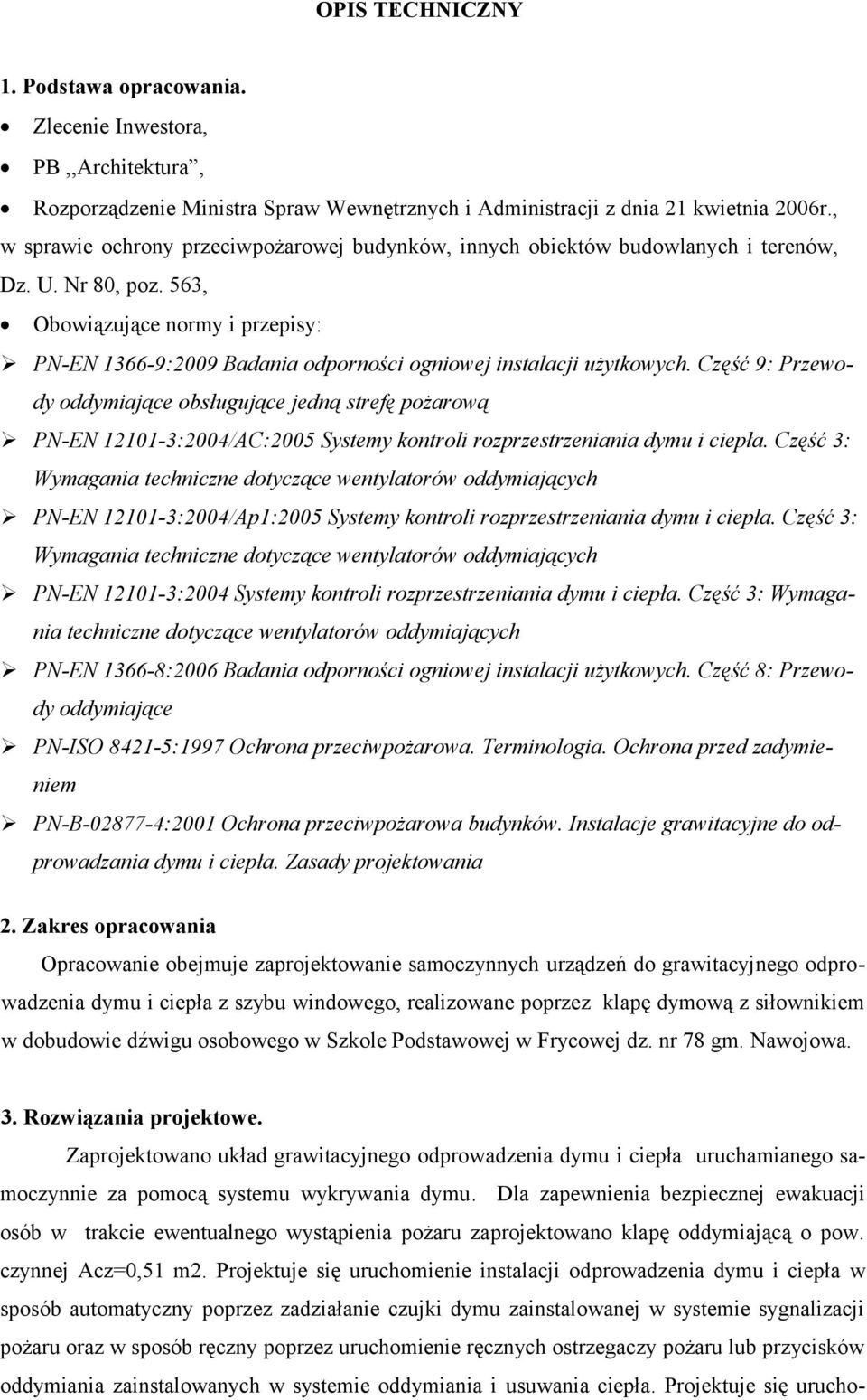

1 OPIS TECHNICZNY 1. Podstawa opracowania. Zlecenie Inwestora, PB,,Architektura, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r., w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, Dz. U. Nr 80, poz. 563, Obowiązujące normy i przepisy: PN-EN :2009 Badania odporności ogniowej instalacji użytkowych. Część 9: Przewody oddymiające obsługujące jedną strefę pożarową PN-EN :2004/AC:2005 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 3: Wymagania techniczne dotyczące wentylatorów oddymiających PN-EN :2004/Ap1:2005 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 3: Wymagania techniczne dotyczące wentylatorów oddymiających PN-EN :2004 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 3: Wymagania techniczne dotyczące wentylatorów oddymiających PN-EN :2006 Badania odporności ogniowej instalacji użytkowych. Część 8: Przewody oddymiające PN-ISO :1997 Ochrona przeciwpożarowa. Terminologia. Ochrona przed zadymieniem PN-B :2001 Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania 2. Zakres opracowania Opracowanie obejmuje zaprojektowanie samoczynnych urządzeń do grawitacyjnego odprowadzenia dymu i ciepła z szybu windowego, realizowane poprzez klapę dymową z siłownikiem w dobudowie dźwigu osobowego w Szkole Podstawowej w Frycowej dz. nr 78 gm. Nawojowa. 3. Rozwiązania projektowe. Zaprojektowano układ grawitacyjnego odprowadzenia dymu i ciepła uruchamianego samoczynnie za pomocą systemu wykrywania dymu. Dla zapewnienia bezpiecznej ewakuacji osób w trakcie ewentualnego wystąpienia pożaru zaprojektowano klapę oddymiającą o pow. czynnej Acz=0,51 m2. Projektuje się uruchomienie instalacji odprowadzenia dymu i ciepła w sposób automatyczny poprzez zadziałanie czujki dymu zainstalowanej w systemie sygnalizacji pożaru oraz w sposób ręczny poprzez uruchomienie ręcznych ostrzegaczy pożaru lub przycisków oddymiania zainstalowanych w systemie oddymiania i usuwania ciepła. Projektuje się urucho-

2 mienie instalacji odprowadzenia dymu i ciepła poprzez zainstalowany w klapie napęd elektryczne. Do realizacji funkcji usuwania dymu i ciepła projektuje się zastosowanie poniższych urządzeń. W skład nich wchodzą: klapa dymowa jednoskrzydłowa, sterowana za pomocą siłownika elektrycznego o wym. 1,5x1,5 cm, podstawa o wysokości 50 cm, pow. czynna 0,51 m 2 1 szt., centrala oddymiania z akumulatorami 1 szt., system zasysania powietrza -1szt., optyczna czujka dymu 1 szt., przycisk oddymiania 1 szt., Projektowane urządzenia powinny posiadać certyfikaty wraz z załącznikami dopuszczające wyroby do stosowania w ochronie przeciwpożarowej na terenie Rzeczypospolitej Polskiej wydane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie. Lokalizacja central Projektowana centralka systemu grawitacyjnego odprowadzenia dymu i ciepła z szybu windowego zlokalizowana zostanie na ostatniej kondygnacji budynku. Projektuje się dodatkowy moduł przekaźnikowy zawierający dwa styki bezpotencjałowe: alarmu i uszkodzenia. Styk stanu alarmu i uszkodzenia będzie umożliwiał monitorowanie stanu central oddymiania przez system sygnalizacji pożaru. Celem zapewnienia niezawodnej pracy systemów oddymiania projektuje się zasilanie z dwóch odrębnych źródeł energii elektrycznej: - z sieci elektroenergetycznej prądu przemiennego 230V AC, - z baterii akumulatorów, które automatycznie przejmują zasilanie w energię systemu w przypadku zaniku prądu przemiennego, Pojemność baterii zapewnia 30-godzinną pracę systemu (przy założeniu, że istnieje służba serwisowa) w stanie dozoru oraz 0,5-godzinną w przypadku alarmu. Centrale należy przyłączyć do tablicy odbiorów pożarowych na oddzielnym zabezpieczeniu. Obliczenia powierzchni czynnej klap oddymiających Zgodnie z PN-B :2001: Wymagana powierzchnia czynna klap dymowych Acz w szybach dźwigów powinna wynosić co najmniej 2,5 % powierzchni rzutu poziomego podłogi. Powierzchnia jednego otworu pod klapę dymową nie może być mniejsza niż 0,5 m2.

3 Zgodnie z PN-B :2001 punkt 6. : W celu zapewnienia pełnego wykorzystania powierzchni czynnej klap dymowych należy przewidzieć odpowiednią liczbę otworów, przez które przedostaje się powietrze uzupełniające, umiejscowione w dolnych częściach pomieszczenia. Geometryczna powierzchnia otworów wlotowych powietrza powinna być co najmniej o 30% większa niż suma geometrycznych powierzchni wszystkich klap dymowych w odniesieniu do powierzchni przestrzeni poddachowej wydzielonej kurtynami dymowymi dachu o największej czynnej powierzchni zainstalowanych klap. W celu uzupełnienia powietrza dla klatki schodowej przyjęto że drzwi zewnętrzne na poziomie parteru będą służyły podczas pożaru w tym celu. Na podstawie obliczeń i doboru otworów do oddymiania i napowietrzania, wykonanych w projekcie architektonicznym, przyjmuje się niżej wymienione wartości: J.m. Szyb dźwigowy Powierzchnia do oddymiania m 2 3,18 Współczynnik oddymiania % 2,5 Obliczeniowa powierzchnia czynna oddymiania m 2 0,05 Wymagana powierzchnia czynna oddymiania m 2 0,5 Powierzchnia czynna proponowanej klapy do oddy- m 2 0,51 miania Wymiary geometryczne klapy do oddymiania m 1,0x1,1 Całkowita pow. geometryczna otworów m 2 1,1 Współczynnik napowietrzania 1,3 Wymagana powierzchnia napowietrzania m 2 1,1x1,3=1,43 Wymiary otworu do napowietrzania m 2 0,9x2,06=1,85 Drzwi Montaż urządzeń i instalacji Wykonawca zobowiązany jest do bieżącej koordynacji międzybranżowej wszelkich zmian i modyfikacji w realizacji projektów wykonawczych w celu eliminacji ewentualnych kolizji. Montaż urządzeń i wyposażenia powinien być wykonany zgodnie z dokumentacja techniczno-ruchową, przez uprawnionego instalatora. Montaż instalacji należy wykonać zgodnie z wymogami norm: -PKN-CEN/TS Specyfikacja Techniczna "Systemy sygnalizacji pożarowej - Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji" -BN-84/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Wymagania ogólne. Przejścia przez ściany i stropy wykonać w osłonie z rur. Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego powinny mieć klasę odporności ogniowej (EI) wymaganą dla tych elementów. Przepusty instalacyjne o średnicy powyżej 4 cm w ścianach i stropach, nie bę-

4 dące elementami oddzielenia przeciwpożarowego, dla których jest wymagana klasa odporności ogniowej co najmniej EI 60 lub REI 60, powinny mieć klasę odporności ogniowej (EI) tych elementów. Wyżej wymienione przepusty należy wypełnione masą ognioodporną spełniająca te same wymagania techniczne co ściany i stropy, w których się znajdują. Przy montażu urządzeń należy między innymi : 1. zachować odpowiednie odległości czujek od źródła ciepła ( np. żarowych opraw oświetleniowych) - min. 0.5 m, 2. w pomieszczeniu gdzie występują podciągi, belki, lub przebiegające pod stropem kanały wentylacyjne, w odległości mniejszej niż 15 cm od stropu, to odległość czujek od tych elementów również nie powinna być mniejsza niż 0.5 m, 3. wskaźniki zadziałania umieszczone w czujkach muszą być widoczne przy wejściu do pomieszczenia, 4. dodatkowe wskaźniki zadziałania czujek należy zainstalować na suficie podwieszanym, w najbliższej odległości od czujki, w miejscach dobrze widocznych; 5. przyciski należy montować na ścianach na wys. ok. 1,5 m od podłogi oraz w odległ. min. 0,5 m od innych urządzeń. 6. odstęp poziomy i pionowy czujek od innych urządzeń nie może być mniejszy niż 0.5 m. 7. nie można umieszczać czujek w strumieniu powietrza instalacji klimatyzacji, wentylacji nawiewnej lub wyciągowej. Minimalna odległość czujek od kratek nawiewnych wynosi 1,5m. Stropy perforowane, przez które jest doprowadzane powietrze do pomieszczenia powinny być zakryte w promieniu min. 0.5 m wokół czujki. 8. dodatkowe wskaźniki zadziałania czujek należy zainstalować na suficie podwieszanym, w najbliższej odległości od czujki, w miejscach dobrze widocznych; 9. przyciski należy montować na ścianach na wys.od 1,2 do 1,6 m nad podłoga oraz w odległ. min. 0,5 m od innych urządzeń. Odbiór robót Przed przekazaniem systemu automatycznych urządzeń sygnalizacji pożaru do eksploatacji Wykonawca zobowiązany jest przekazać: -dokumentację powykonawczą zawierającą zaktualizowany projekt techniczny z naniesionymi i uzgodnionymi zmianami powstałymi w czasie wykonawstwa -ważne świadectwa dopuszczenia CNBOP na zastosowaną konfigurację systemu -protokóły pomiarów oraz dokonać próbnego uruchomienia systemu sygnalizacji pożaru.

5 Uruchamiający powinien sprawdzić wzrokowo, czy praca została wykonana w sposób zadawalający, czy metody, materiały i elementy zostały użyte zgodnie z obowiązującą normą oraz czy dokumentacja powykonawcza (rysunki i opisy) są zgodne z instalacją. Uruchamiający powinien sprawdzić czy: -wszystkie czujki i ręczne ostrzegacze pożarowe są sprawne; -informacje przekazywane przez CSP są prawidłowe i czy spełniają wymagania zawarte w dokumentacji; -wszystkie połączenia do pożarowego alarmowego centrum odbiorczego lub stacji odbiorczej sygnałów pracują, oraz czy sygnały są prawidłowe i zrozumiałe; -urządzenia alarmowe działają zgodnie z zaleceniami zawartymi w projekcie; -wszystkie funkcje pomocnicze będą mogły być uruchomione; 4. Zalecenia. Zalecane jest okresowe czyszczenie płyt poliweglanowych podczas eksploatacji, Do mycia używać letniej wody z dodatkiem łagodnych środków czyszczących stosowanych w gospodarstwie domowym i gąbki. Nie szorować płyt szczotkami lub ostrymi przedmiotami. Unikać środków ściernych i silnie alkalicznych. Unikać kontaktu zabezpieczonej przed UV powierzchni płyt z rozpuszczalnikiem butylowym lub alkoholem izopropylowym. Pamiętać, że środki czyszczące i rozpuszczalniki nadające się do czyszczenia poliwęglanu mogą nie być bezpieczne dla powierzchni pokrytej warstwa absorbera UV. W wątpliwych przypadkach przeprowadzić uprzednio test środka czyszczącego na próbce płyty lub zasięgnąć porady u producenta. 5. Konserwacja. Instalacje oddymiania, jako instalacje bezpieczeństwa, powinny być stale utrzymywane w sprawności, poprzez odpowiednią konserwacje. Użytkownik obiektu zobowiązany jest zapewnić konserwacje instalacji, najlepiej podpisując z konserwatorem stosowną umowę. Konserwacja polega na wykonywaniu badań okresowych i usunięciu ewentualnych usterek. Konserwator powinien znać zasadę działania centrali, ręcznych i automatycznych ostrzegaczy pożarowych oraz innych współpracujących z centrala urządzeń. Zalecane jest przeszkolenie u producenta w zakresie działania, instalowania i eksploatacji systemów oddymiania. Konserwator powinien znać też teren obiektu, w którym znajduje się instalacja, przebieg linii dozorowych, rozmieszczenie czujek i ręcznych ostrzegaczy oraz warunki środowiskowe pracy tych urządzeń.

6 6. Uwagi końcowe. Całość instalacji wykonać zgodnie z Warunkami i Odbioru Robót Budowlano-Montażowych cz.ii Instalacje Sanitarne, szczegółowymi instrukcjami producentów oraz przez uprawnionych monterów i pod nadzorem branżowym. Montaż urządzeń i instalacji powinien odbywać się zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych cz. II, Warunkami Technicznymi Wykonania i Odbioru Instalacji Wentylacyjnych i Klimatyzacyjnych PN-EN , niniejszym projektem i DTR poszczególnych urządzeń przez uprawnionych monterów. Rozruch systemu wentylacyjnego należy wykonać w systemie start soft. Mocowanie urządzeń wentylacyjnych wykonać zgodnie z instrukcjami producenta. Opracował:
