1 LĄDOWISKO DLA ŚMIGŁOWCÓW NA TERENIE WOJEWÓDZKIEGO SZPITALA SPECJALISTYCZNEGO W OLSZTYNIE ELPROLOT Biuro Projektów Tomasz Dryjski Łódź, ul. Elektronowa 6 lok. 308/309, tel , fax , elprolot@elprolot.pl Nazwa i adres obiektu budowlanego: Lądowisko dla śmigłowców na terenie Wojewódzkiego Szpitala Specjalistycznego w Olsztynie przebudowa kabla SN Olsztyn, ul. Żołnierska 18 Działki nr: Nr 67 w obrębie ewidencyjnym 75 Inwestor: Wojewódzki Szpital Specjalistyczny w Olsztynie ul. Żołnierska Olsztyn Stadium opracowania: Branża: Tom: PROJEKT BUDOWLANO-WYKONAWCZY Elektryczna IV B Zespół projektowy Imię i nazwisko Nr uprawnień Specjalność Data Podpis PROJEKTANT mgr inż. Tomasz Dryjski LOD/0290/POOE/05 ELEKTRYCZNA r. OPRACOWANIE mgr inż. Maciej Domowicz r. Warszawa, listopad 2010 r. 1

pl Nazwa i adres obiektu budowlanego: Lądowisko dla śmigłowców na terenie Wojewódzkiego Szpitala Specjalistycznego w Olsztynie przebudowa kabla SN 10-561 Olsztyn, ul.

2 LĄDOWISKO DLA ŚMIGŁOWCÓW NA TERENIE WOJEWÓDZKIEGO SZPITALA SPECJALISTYCZNEGO W OLSZTYNIE SPIS TREŚCI OŚWIADCZENIE PROJEKTANTA, DOKUMENTY FORMALNO-PRAWNE...4 OPIS TECHNICZNY TEMAT OPRACOWANIA ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA STAN ISTNIEJĄCY. PRZEBUDOWA KABLA SN UKŁADANIE KABLI W ZIEMI INFORMACJA BIOZ...6 2

..4 OPIS TECHNICZNY...5 1 TEMAT OPRACOWANIA...5 2 ZAKRES OPRACOWANIA.

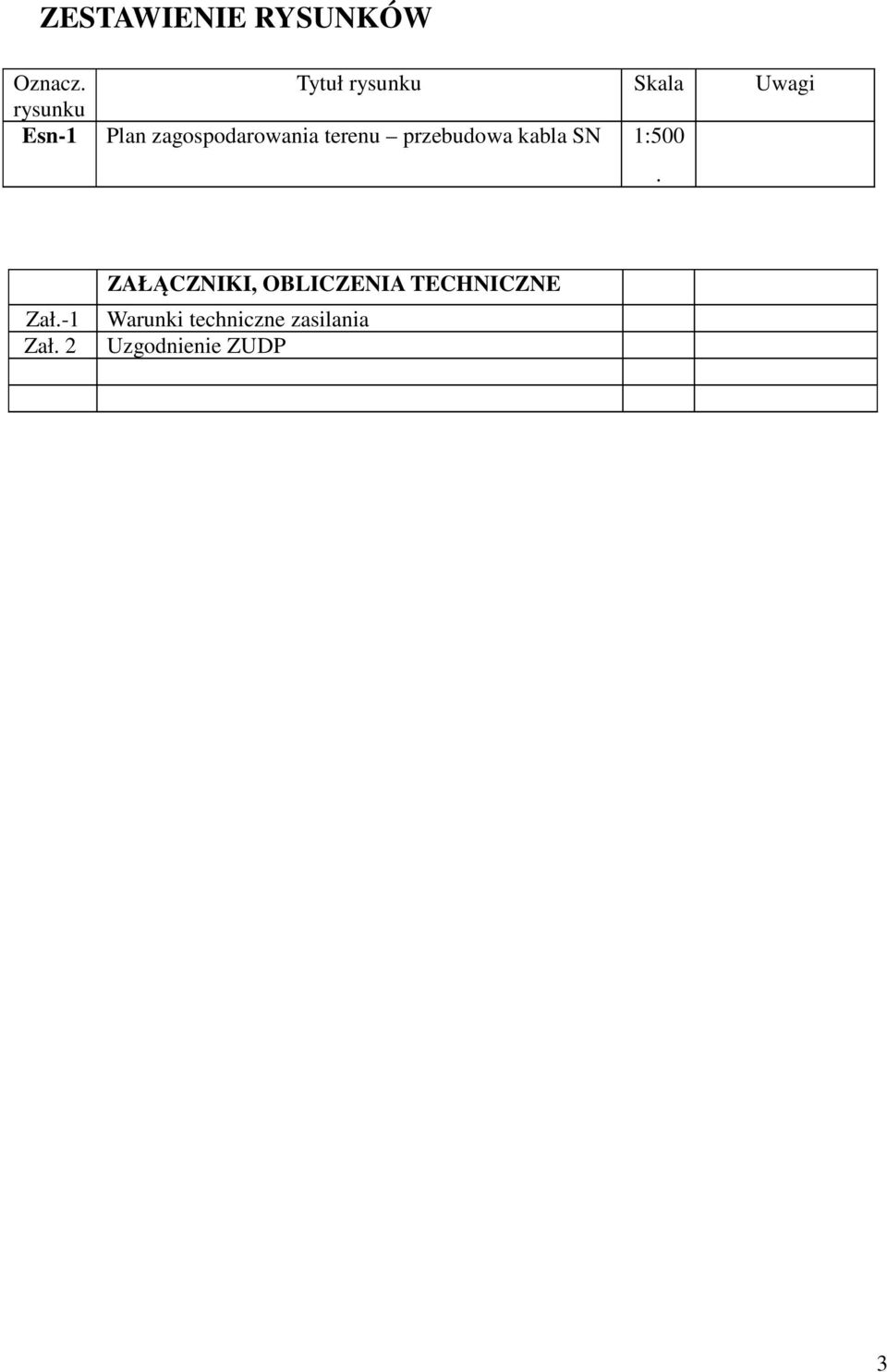

3 ZESTAWIENIE RYSUNKÓW Oznacz. Tytuł rysunku Skala Uwagi rysunku Esn-1 Plan zagospodarowania terenu przebudowa kabla SN 1:500. Zał.-1 Zał. 2 ZAŁĄCZNIKI, OBLICZENIA TECHNICZNE Warunki techniczne zasilania Uzgodnienie ZUDP 3

4 OŚWIADCZENIE PROJEKTANTA, DOKUMENTY FORMALNO-PRAWNE OŚWIADCZENIE Oświadczam, że : Projekt budowlano-wykonawczy : LĄDOWISKO DLA ŚMIGŁOWCÓW NA TERENIE WOJEWÓDZKIEGO SZPITALA SPECJALISTYCZNEGO W OLSZTYNIE PRZEBUDOWA KABLA SN sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : mgr inż. Tomasz Dryjski nr. upr. LOD/0290/POOE/05 Dokumenty formalno-prawne (tylko PB) Str. 4a - Kopie uprawnień projektanta Str. 4b, - Zaświadczenia - wpis na listę członków ŁOIIB 4

obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : mgr inż. Tomasz Dryjski nr. upr.

5 OPIS TECHNICZNY DO PROJEKTU PRZEBUDOWY KABLA SN DLA OBIEKTU LĄDOWISKO DLA ŚMIGŁOWCÓW NA TERENIE WOJEWÓDZKIEGO SZPITALA SPECJALISTYCZNEGO W OLSZTYNIE. TOM IV B - BRANŻA ELEKTRYCZNA. 1 TEMAT OPRACOWANIA. Tematem opracowania jest projekt przebudowy kabla SN na terenie Wojewódzkiego Szpitala Specjalistycznego w Olsztynie. 2 ZAKRES OPRACOWANIA. Niniejszy projekt w swoim zakresie obejmuje przekładkę istniejącego kabla SN 15 kv kolidującego z nowo budowanym lądowiskiem dla śmigłowców na terenie Wojewódzkiego Szpitala Specjalistycznego w Olsztynie. 3 PODSTAWA OPRACOWANIA. Projekty branżowe i uzgodnienia, Obowiązujące polskie normy i przepisy budowlane, w szczególności przepisy dotyczące układania kabli 15kV Wizji lokalnej. Warunków zasilania (w załączniku). 5

Niniejszy projekt w swoim zakresie obejmuje przekładkę istniejącego kabla SN 15 kv kolidującego z nowo budowanym lądowiskiem dla śmigłowców na terenie Wojewódzkiego Szpitala

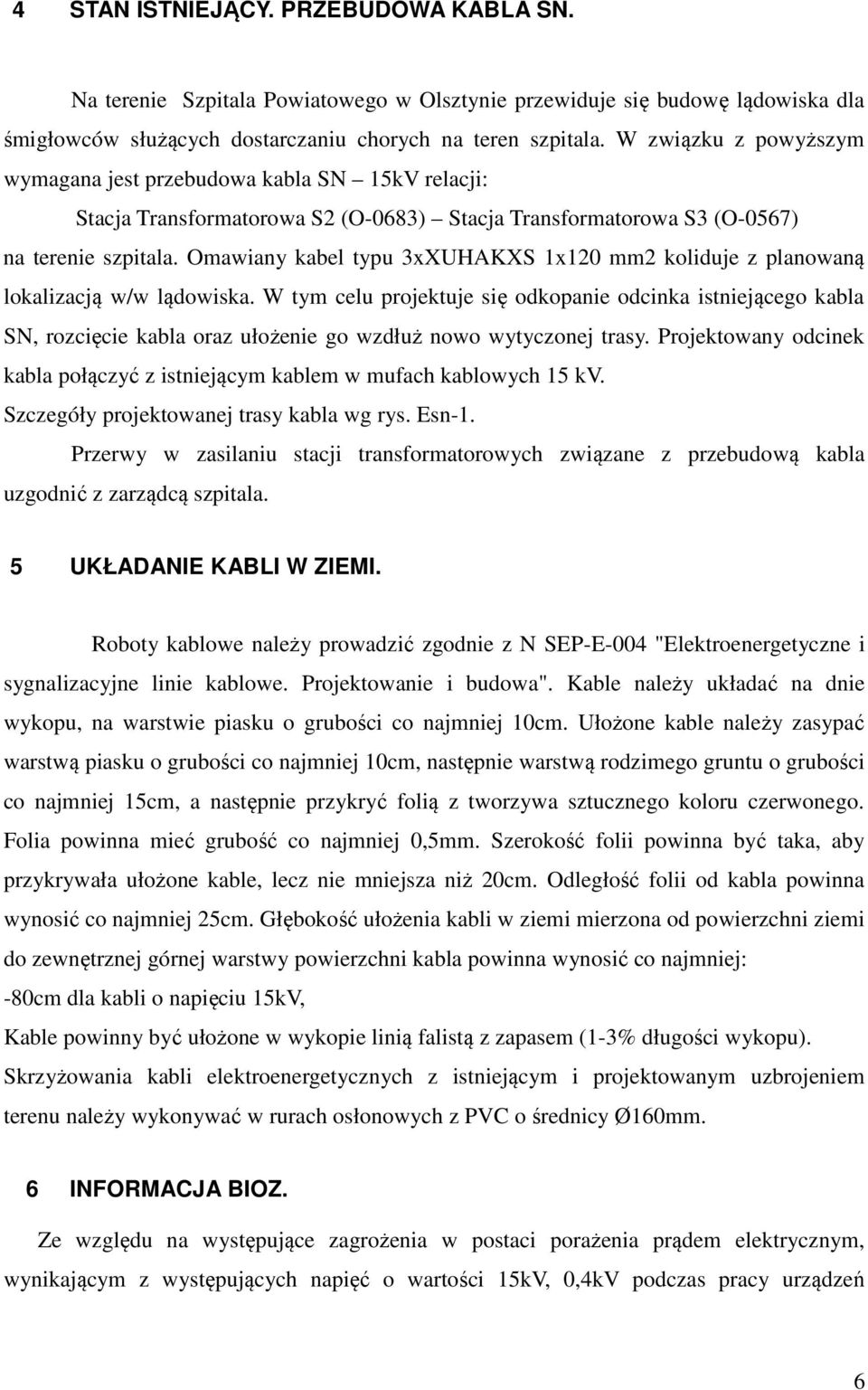

6 4 STAN ISTNIEJĄCY. PRZEBUDOWA KABLA SN. Na terenie Szpitala Powiatowego w Olsztynie przewiduje się budowę lądowiska dla śmigłowców służących dostarczaniu chorych na teren szpitala. W związku z powyższym wymagana jest przebudowa kabla SN 15kV relacji: Stacja Transformatorowa S2 (O-0683) Stacja Transformatorowa S3 (O-0567) na terenie szpitala. Omawiany kabel typu 3xXUHAKXS 1x120 mm2 koliduje z planowaną lokalizacją w/w lądowiska. W tym celu projektuje się odkopanie odcinka istniejącego kabla SN, rozcięcie kabla oraz ułożenie go wzdłuż nowo wytyczonej trasy. Projektowany odcinek kabla połączyć z istniejącym kablem w mufach kablowych 15 kv. Szczegóły projektowanej trasy kabla wg rys. Esn-1. Przerwy w zasilaniu stacji transformatorowych związane z przebudową kabla uzgodnić z zarządcą szpitala. 5 UKŁADANIE KABLI W ZIEMI. Roboty kablowe należy prowadzić zgodnie z N SEP-E-004 "Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa". Kable należy układać na dnie wykopu, na warstwie piasku o grubości co najmniej 10cm. Ułożone kable należy zasypać warstwą piasku o grubości co najmniej 10cm, następnie warstwą rodzimego gruntu o grubości co najmniej 15cm, a następnie przykryć folią z tworzywa sztucznego koloru czerwonego. Folia powinna mieć grubość co najmniej 0,5mm. Szerokość folii powinna być taka, aby przykrywała ułożone kable, lecz nie mniejsza niż 20cm. Odległość folii od kabla powinna wynosić co najmniej 25cm. Głębokość ułożenia kabli w ziemi mierzona od powierzchni ziemi do zewnętrznej górnej warstwy powierzchni kabla powinna wynosić co najmniej: -80cm dla kabli o napięciu 15kV, Kable powinny być ułożone w wykopie linią falistą z zapasem (1-3% długości wykopu). Skrzyżowania kabli elektroenergetycznych z istniejącym i projektowanym uzbrojeniem terenu należy wykonywać w rurach osłonowych z PVC o średnicy Ø160mm. 6 INFORMACJA BIOZ. Ze względu na występujące zagrożenia w postaci porażenia prądem elektrycznym, wynikającym z występujących napięć o wartości 15kV, 0,4kV podczas pracy urządzeń 6

Omawiany kabel typu 3xXUHAKXS 1x120 mm2 koliduje z planowaną lokalizacją w/w lądowiska.

7 elektrycznych, zgodnie Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r., na Wykonawcy spoczywa obowiązek opracowania planu BIOZ. Plan BIOZ powinien zawierać: - zakres robót oraz kolejność wykonywanych prac określony w niniejszym opracowaniu; - informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych związanych z niebezpieczeństwem porażenia prądem elektrycznym, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. - informację o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia; - informację o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, w tym: a) określenie zasad postępowania w przypadku wystąpienia zagrożenia, b) konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń, c) zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby; - określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy; - wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń; - wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Prace budowlane należy prowadzić pod nadzorem osoby uprawnionej do nadzorowania ww. robót. Wykonawca musi posiadać niezbędne kwalifikacje do wykonywania takich prac. Przy pracach montażowych prowadzonych w sąsiedztwie istniejących kabli zachować szczególną ostrożność. Projekt: mgr inż. Tomasz Dryjski Opracowanie: mgr inż. Maciej Domowicz 7

budowlanych związanych z niebezpieczeństwem porażenia prądem elektrycznym, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia.

8 WOJEWÓDZKI SZPITAL SPECJALISTYCZNY Olsztyn, ul. Żołnierska 18 tel.: (89) ; fax.:(89) ELPROLOT BIURO PROJEKTÓW ŁÓDŹ, ul. Elektronowa 6 lok. 308/ ŁÓDŹ tel.:(42) , fax.: (42) elprolot@elprolot.pl ; S C A L E S K A L A G R A F I C Z N A 1:500

pl ELPROLOT BIURO PROJEKTÓW ŁÓDŹ, ul. Elektronowa 6 lok. 308/309 94-103 ŁÓDŹ tel.

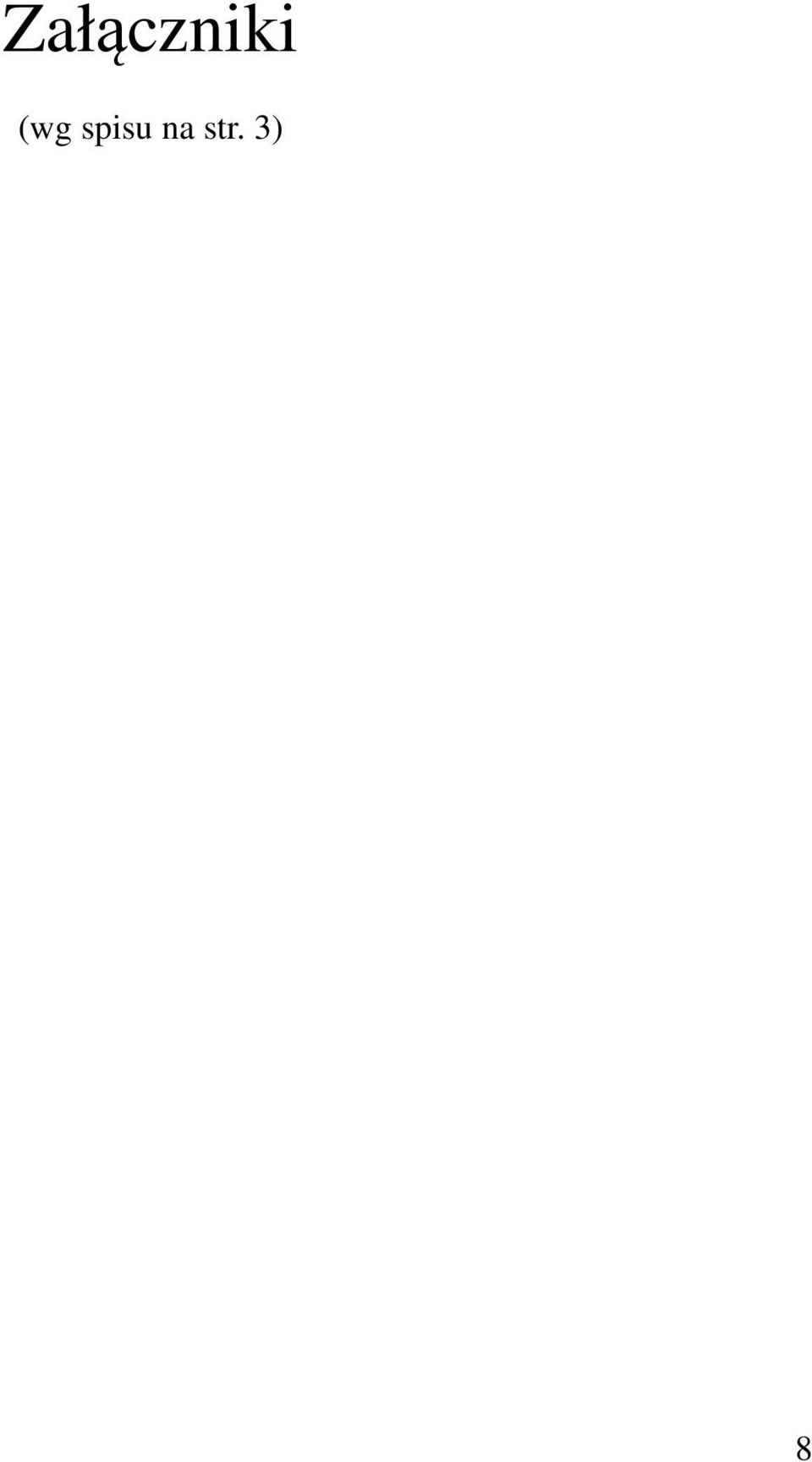

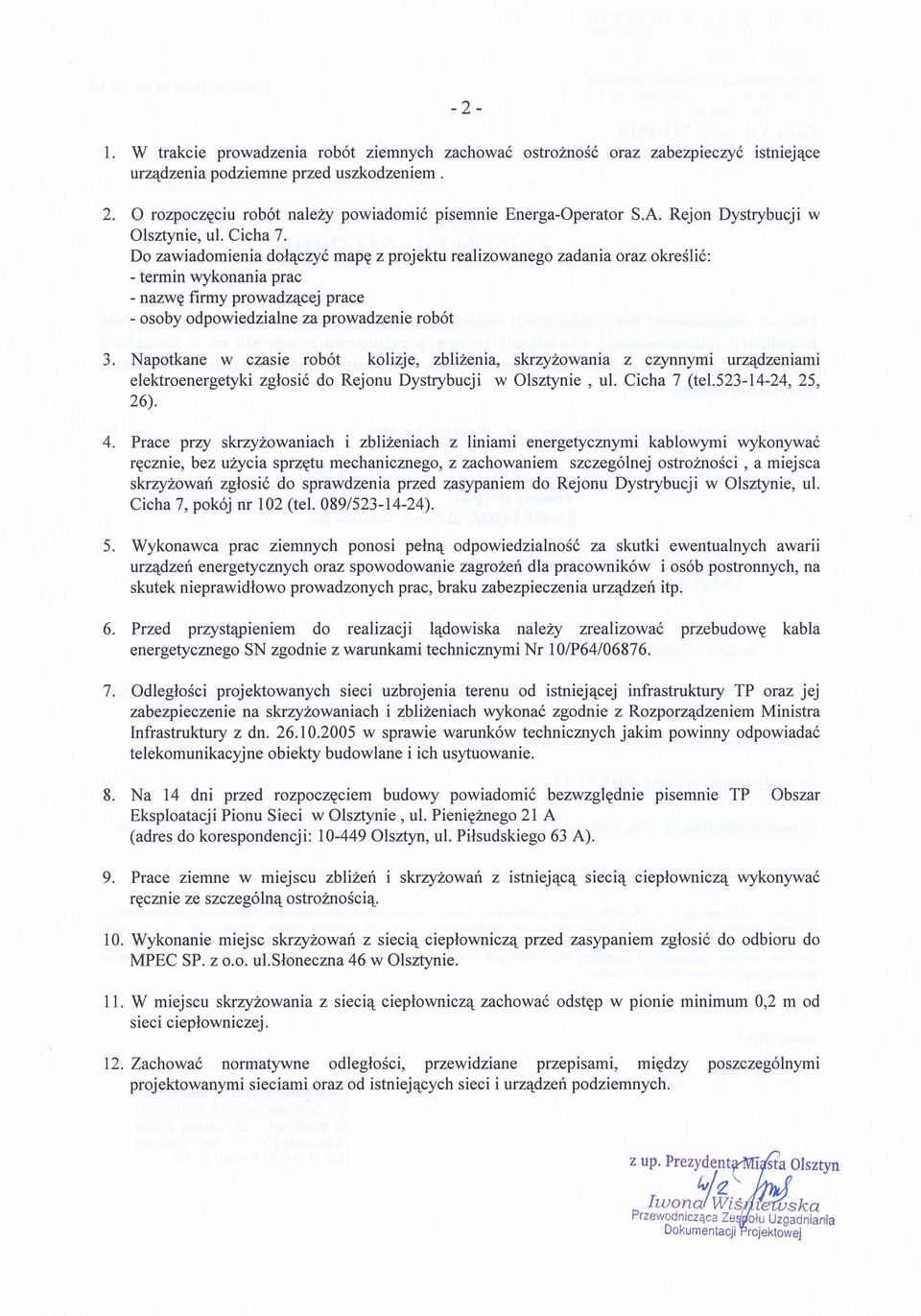

9 Załączniki (wg spisu na str. 3) 8
