3 Spis treści 1. INFORMACJE PODSTAWOWE OPIS PROGRAMU ADRESY KONTAKTOWE WYMAGANIA SPRZĘTOWE POLECANE URZĄDZENIA WYMAGANIA SYSTEMOWE INSTALACJA I REJESTRACJA APLIKACJI PRACA Z MLAS INŻYNIER LITE URUCHOMIENIE APLIKACJI INTERFEJS MAPY USTAWIENIA APLIKACJI Praca off-line Lokalizacja Dane Przycisk Orientacja ekranu Pomiary Lupa Filtr kolorów Pamięć podręczna O programie IMPORT DANYCH Kopiowanie danych na urządzenie Import danych lokalnych Import danych z SILP PRACA Z MAPĄ EKSPORT DANYCH NARZĘDZIA MAPY Pomiar odległości... 24

4 Aplikacja mlas Inżynier Lite 6: Instrukcja użytkownika Pomiar powierzchni Opis wydzielenia Pokaż całą mapę Szukaj po adresie leśnym Pokaż zaznaczony obiekt Usuń zaznaczenie Identyfikacja obiektu Pomiar warstw Wyszukiwanie wydzieleń NARZĘDZIA KONTEKSTOWE MAPY WARSTWY MAPY POMIAR WARSTW Warstwy pomiaru Pomiar GPS Pomiar dalmierzem Panel informacyjny pomiarów Informacja o pomiarach Edycja pomiarów WYBÓR MAPY PRACA Z GPS PROWADŹ DO PUNKTU WYJŚCIE Z APLIKACJI ODNISTALOWANIE APLIKACJI ŹRÓDŁA DANYCH PODKŁADÓW MAPOWYCH WYKORZYSTYWANYCH W APLIKACJI

5 Aplikacja mlas Inżynier Lite 6: Instrukcja użytkownika 1. Informacje podstawowe 1.1. Opis programu Aplikacja mlas Inżynier Lite 6 dla urządzeń przenośnych jest programem do pracy z mapą numeryczną Lasów Państwowych. Aplikacja stworzona została z myślą o wszystkich osobach związanych z leśnictwem. Aplikacja pozwala na importowanie danych bezpośrednio z serwera SILP, oraz umożliwia wczytanie projektów mlas Inżyniera lub zbioru warstw pochodnych. mlas Inżynier Lite 6 posiada bogaty zestaw zdefiniowanych map: Ortofoto Topograficzny OpenStreetMap Gospodarcza Drzewostanowa Siedliskowa Przeglądowa cięć rębnych mlas Inżynier Lite 6 jest zaopatrzony w bogaty zestaw narzędzi, które są pomocne w codziennej pracy pracowników leśnych: 1. Szybki pomiar odległości i powierzchni. 2. Wyświetlanie opisu wydzielenia: a) atrybuty wydzielenia i siedliska; b) warstwy drzewostanu z gatunkami; c) wskazówki gospodarcze; d) dane ewidencyjne; e) system planów: czynności, materiały, produkty; f) magazyn drewna: przychód, rozchód. 3. Wyszukiwanie obiektów po adresie leśnym. 4. Identyfikacja obiektów. 5. Pomiar warstw z wykorzystaniem: a) odbiornika GPS, b) dalmierza laserowego. 6. Wyszukiwanie wydzieleń: a) opis taksacyjny, b) ewidencja, c) system planów, d) magazyn drewna. 5

6 Aplikacja mlas Inżynier Lite 6: Instrukcja użytkownika 7. Prowadź do punktu (aktywna nawigacja do punktów docelowych) Adresy kontaktowe TAXUS IT Sp. z o.o. ul. Płomyka 56A Warszawa tel. (0-22) fax. (0-22) android@taxusit.com.pl 2. Wymagania sprzętowe mlas Inżynier Lite 6 ma niskie wymagania odnośnie urządzeń, na których będzie działać, dzięki temu aplikacja może być uruchomiona na większości dostępnych na rynku urządzeń. Minimalne Systemem Android: (API 10) Procesor: 1 rdzeń, 1GHz Ekran: 3.2" Rozdzielczość: 320x480 Dostęp do Internetu (rejestracja) Zalecane System Android: 4.1.X (API 16) Procesor: 4 rdzenie, 1.0 GHz lub 2 rdzenie, 1.4 GHz Ekran: 4.3" lub większy Rozdzielczość: 540x960 lub więcej GPS: wbudowany lub przez Bluetooth 2.1. Polecane urządzenia Smartfony: Samsung Galaxy Note II Samsung Galaxy Note III Samsung Galaxy S III Samsung Galaxy Xcover 2 Sony Xperia Z 6

7 Aplikacja mlas Inżynier Lite 6: Instrukcja użytkownika HTC One X HTC One LG Nexus 4 LG P760 Swift L9 Tablety: Asus Nexus 7 (I i II) Samasung Galaxy Tab.2 Asus Transformer Pad TF 300 TG Nexus Wymagania systemowe Dla importu danych może być konieczne posiadanie komputera, który można podłączyć z urządzeniem posiadającym system Android. Prosimy sprawdzić dostępność odpowiednich sterowników na stronie producenta urządzenia, które umożliwią komunikację z komputerem. 3. Instalacja i rejestracja aplikacji Aby móc pracować z aplikacją mlas Inżynier Lite 6, należy wykonać następujące kroki: 1) Klient sprawdza, czy jego urządzenie (Android) spełnia minimalne wymagania dla mlas Inżynier Lite 6 (patrz: 2. Wymagania sprzętowe). 2) Klient zakupuje licencję na mlas Inżynier Lite 6 w firmie TAXUS IT Sp. z o.o.. 3) Klient otrzymuje dokument z kluczem licencji mlas Inżynier Lite 6. UWAGA: Klucz licencji nie powinien być udostępniony osobom nieuprawnionym, gdyż za jego pomocą możliwe jest odblokowanie aplikacji. 4) Klient pobiera ze strony TAXUS IT Sp. z o.o. pakiet instalacyjny mlas Inżynier Lite 6 5) Klient sprawdza w ustawieniach systemowych (Android) czy posiada uprawnienia do instalacji pakietów z nieznanych źródeł (innych niż Sklep Play):: Android 4.x Ustawienia/Zabezpieczenia/Nieznane źródła Android 2.x Ustawienia/Aplikacje/Nieznane źródła 7

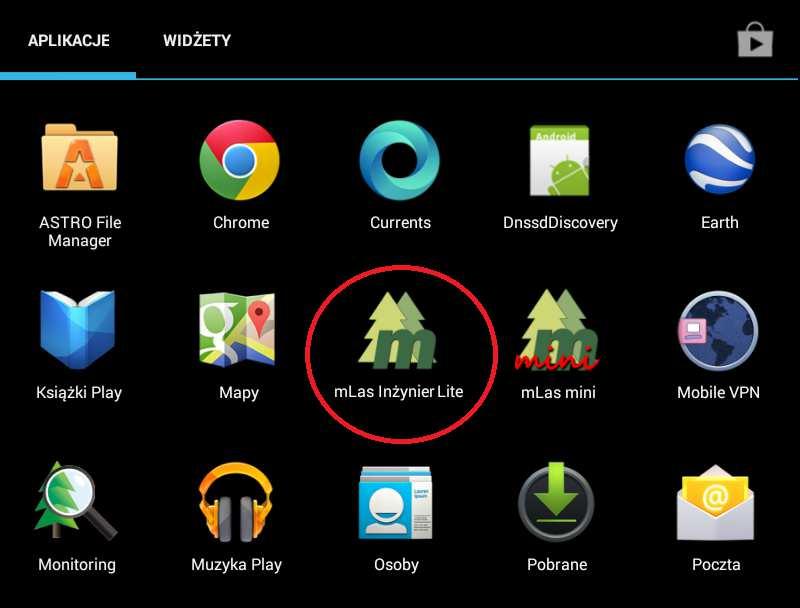

8 6) Klient instaluje aplikację mlas Inżynier Lite 6 na urządzeniu. Lista wymaganych uprawnień: Aplikacja mlas Inżynier Lite 6: Instrukcja użytkownika dokładna lokalizacja (na podstawie sygnału GPS i sieci) - zezwala na lokalizację GPS urządzenia INFORMACJA: Dane z GPS są wykorzystywane tylko na potrzeby pracy z aplikacją i nie będą przesyłane dalej bez wiedzy użytkownika. modyfikowanie i usuwanie zawartości pamięci USB/karty SD - do prawidłowej pracy aplikacji jest wymagany zapis i usuwanie danych zapisanych na nośniku USB lub karcie SD, pełny dostęp do sieci - uprawnienie konieczne do łączenia z internetowymi serwisami mapowymi, parowanie z urządzeniami Bluetooth - możliwość nawiązywania połączeń z odbiornikami GPS poprzez Bluetooth, uzyskiwanie dostępu do ustawień Bluetooth - możliwość konfiguracji Bluetooth na urządzeniach, które posiadają moduł komunikacji Bluetooth, uprawnienia dla sieci bezprzewodowej Wi-Fi pozwala aplikacji na dostęp do informacji o połączeniach Wi-Fi, sterowanie wibracjami - wybór opcji aplikacji może być podkreślony przez uruchomienie wibracji, zapobieganie przechodzeniu urządzenia do trybu uśpienia - aplikacja może wyłączyć przechodzenie do trybu uśpienia w tych miejscach, gdzie praca z aplikacją może tego wymagać, np. przy śledzeniu pozycji GPS, testowanie dostępu do chronionej pamięci - aplikacja może testować uprawnienia do pamięci USB lub kart SD. 7) Podczas uruchomienia aplikacja nie zarejestrowana wyświetli okno z informacją licencyjną i do momentu zarejestrowania aplikacji nie będzie możliwości pracy z aplikacją mlas Inżynier Lite 6. 8) Klient wprowadza klucz licencyjny i zapisuje go. 9) Klient rejestruje licencję poprzez zgodę na wysłanie na serwer informacji zawierającej klucz licencyjny, klucz sprzętowy oraz identyfikatory wersji aplikacji. 10) Jeżeli rejestracja powiodła się, aplikacja zostaje odblokowana i będzie możliwość pracy z nią. 11) W odpowiedzi serwer odsyła wynik rejestracji: Aplikacja została zarejestrowana; Wprowadzony klucz licencji został anulowany; 8

9 Aplikacja mlas Inżynier Lite 6: Instrukcja użytkownika Wprowadzony klucz licencji został przypisany do innego urządzenia; Wprowadzony klucz licencji jest niepoprawny; Wystąpiła niezgodność klucza odblokowującego.; Wystąpił błąd połączenia z serwisem rejestracji licencji; Nie udało się zidentyfikować wersji aplikacji do rejestracji; Wystąpił nieoczekiwany błąd przy procesie rejestracji. 12) Informacje licencyjne będzie można sprawdzić z poziomu okna O programie (patrz punkt: ) UWAGA: W przypadku wyczyszczenia pamięci aplikacji z poziomu systemowego (Ustawienia/Aplikacje/mLas Inżynier Lite 6) aplikacja utraci swoje dane wraz z wpisem licencyjnym. Po uruchomieniu aplikacji konieczne będzie wprowadzenie klucza licencji i zarejestrowanie aplikacji przez Internet. 4. Praca z mlas Inżynier Lite Uruchomienie aplikacji Uruchomienie zainstalowanej aplikacji mlas Inżynier Lite 6 wykonuje się poprzez wybór z listy zainstalowanych aplikacji, ikony mlas Inżynier Lite 6. W celu usprawnienia i przyspieszenia dostępu do aplikacji warto przenieść kopię ikony mlas Inżynier Lite 6 na pulpit. 9

10 Aplikacja mlas Inżynier Lite 6: Instrukcja użytkownika 4.2. Interfejs mapy Po pierwszym uruchomieniu aplikacji pojawia się ekran główny. 10

11 Na głównym ekranie aplikacji dostępne są następujące funkcje: Wyświetla ogólne informacje o programie (patrz punkt: ) Przycisk MAPY umożliwia wybrane jednego z czterech podkładów map (patrz punkt: 4.11.) Przycisk WARSTWY umożliwia określenie (zaznaczenie), które z dostępnych warstw mają być wyświetlone na mapie (patrz punkt: 4.9.) Przycisk MENU (patrz: 4.3.) umożliwia przejście do ustawień aplikacji lub jej zamknięcia w tel. komórkowych należy użyć sprzętowego przycisku menu Przybliżanie lub oddalanie obrazu za pomocą funkcji dotykowej ekranu domyślnej dla systemu Android Przycisk LUPY daje możliwość wyświetlenia wybranego fragmentu mapy w oddzielnym oknie w większym powiększeniu (patrz punkt: ) Funkcja Prowadź do punktu otwiera okno dialogowe zarządzania listą punktów docelowych (patrz punkt: 4.13.) Lista dostępnych narzędzi do pracy z mapą: Pomiar odległości (patrz punkt:4.7.1.) Pomiar powierzchni w ha i obwodu w km (patrz punkt:4.7.2.) Opis wydzielenia umożliwia wyświetlenie informacji o wydzieleniu i siedlisku (patrz punkt: ) Wyszukiwane obiektów na mapie poprzez Szukaj po adresie leśnym (patrz punkt: ) Identyfikacja obiektu pozwala na wyświetlenie informacji o każdym obiekcie geometrycznym znajdującym się w aktualnym widoku mapy (patrz punkt: )

12 Pomiar warstw za pomocą dostępnych urządzeń GPS oraz Dalmierz (patrz punkt: ) Opcja Wyszukiwanie wydzieleń umożliwia wyświetlenie informacji o wydzieleniu po: Opisie taksacyjnym, Ewidencji, Systemie planów lub Magazynie drewna (patrz punkt: ) Pokaż zaznaczony obiekt (patrz punkt: ) Usuń zaznaczenie (patrz punkt: ) Funkcja Prowadź do punktu w narzędziach kontekstowych mapy i powoduje wstawienie nowego punktu docelowego i pozwala na aktywną nawigację do punktów docelowych (patrz punkt: ) Przycisk Pokaż całą mapę wyświetla cały zasięg wczytanej mapy (patrz punkt : ) Przycisk przybliżający obraz mapy do Zasięgu 1 km (patrz punkt: ) 12

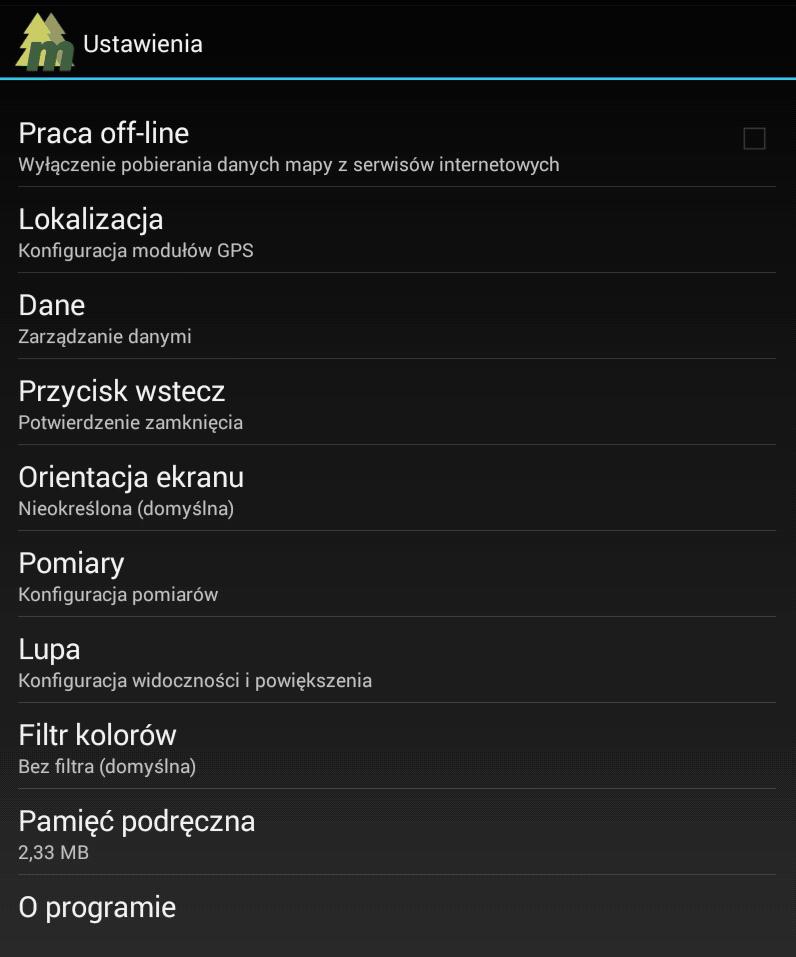

13 4.3. Ustawienia aplikacji Praca off-line Po wybraniu opcji Praca off-line zostanie wyłączone pobieranie danych z mapowych serwisów internetowych. Oznacza to, że na mapie nie zostaną wyświetlone podkłady z map: ortofoto, mapy topograficznej, mapy UMP-pcPL (Open Street Map) i Numerycznego Modelu Terenu, z wyjątkiem tych, które zostały wcześniej zapisane w nie ulotnej pamięci podręcznej urządzenia. Raz pobrany podkład mapowy jest trzymany w podręcznej pamięci dyskowej urządzenia celem zminimalizowania poboru danych z sieci oraz przyspieszenia działania aplikacji. Od wersji aplikacji 13

14 0.9.6 istnieje możliwość ręcznego czyszczenia pamięci podręcznej (dyskowej) z poziomu ustawień aplikacji. W trakcie pracy on-line aplikacja zapamiętuje i zapisuje do pamięci podręcznej obrazy map z serwisów internetowych. Po aktywacji Pracy off-line obrazy map będą ładowały się i wyświetlały z pamięci podręcznej Lokalizacja Funkcja ustawień umożliwiająca konfigurację modułów GPS. Istnieje możliwość wyboru odbiornika GPS. Po wyborze Wewnętrznego GPS urządzenie korzysta z wbudowanego odbiornika. Można wybrać Wewnętrzny odbiornik GPS z NMEA lub bez NMEA. Wybór drugiej opcji może spowodować, że ustalanie lokalizacji będzie mniej dokładne. Opcja ta powinna być wybierana jedynie w przypadku problemów z opcją Wewnętrzny GPS (NMEA). Natomiast, jeśli wybrany zostanie tryb Bluetooth GPS, pokaże się lista dostępnych urządzeń wyposażonych w Bluetooth (patrz poniżej). Po wybraniu urządzenia zewnętrznego wyświetli się komunikat Wybrano (nazwa urządzenia). 14

15 Zarówno wewnętrzne, jak i zewnętrzne urządzenia muszą obsługiwać protokół NMEA (protokół komunikacji z odbiornikami GPS). Dodatkowo dostępna jest funkcja Śledzenie pozycji, za pomocą której widok mapy automatycznie centruje się do aktualnej pozycji odczytywanej z odbiornika GPS. Funkcję tą można włączyć w Ustawienia/Lokalizacja lub przytrzymując dłużej palec na przycisku, do momentu aż jego kolor zmieni się na niebieski (oznaczenie wybrania ikony) GPSie. - możliwe tylko przy włączonym Dane Opcja Dane pozwala zarządzać nimi, tj. importować wcześniej przygotowane dane do Nowej bazy lub też dodawać je do już istniejącej. Dane mogą pochodzić wprost z urządzenia (patrz punkt: Import danych lokalnych) lub mogą być pobrane bezpośrednio z serwera SILP (patrz punkt: Import danych z SILP ) jak również eksportować dane za pomocą funkcji Bluetooth do zewnętrznych aplikacji obsługujących pliki.zip, bądź wysyłając paczkę danych poprzez usługę Gmail Przycisk wstecz Użytkownik ma możliwość ustawienia funkcjonowania przycisku wstecz na urządzeniu. Opcja Standard przycisk wstecz cofa użytkownika do poprzedniego ekranu i do menu głównego urządzenia, zamykając aplikację. Opcja Potwierdzenia zamknięcia przed opuszczeniem aplikacji prosi o potwierdzenie zamknięcia. Wyłączenie przycisku wstecz blokuje standardową obsługę tego przycisku, przez co wyjście z aplikacji będzie mogło nastąpić przez wybór z menu opcji Zamknij lub poprzez wciśnięcie przycisku Dom Orientacja ekranu Ustawienia Orientacji ekranu pozwalają użytkownikowi wybrać i zapamiętać pionową lub poziomą orientację ekranu nie reagującą na położenie urządzenia. Opcja Nieokreślona (domyślna) ustawia ekran w zależności od położenia urządzenia. 15

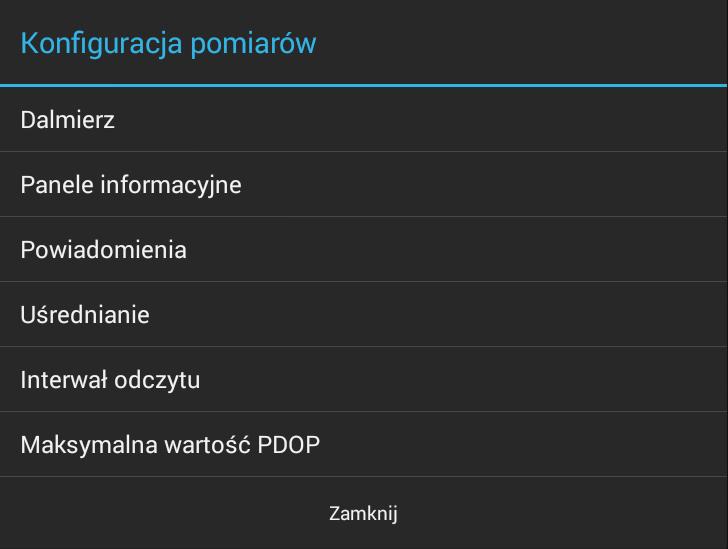

16 Pomiary Opcja Pomiary pozwala na konfigurację takich parametrów, jak: Uśrednianie punktów z GPS, Interwał odczytu wstawianych punktów (w sek.), Maksymalna wartość PDOP (współczynnik opisujący stosunek między błędem pozycji użytkownika a błędem pozycji satelity), a także umożliwia sparowanie urządzenia, na którym znajduje się zainstalowana aplikacja mlas Inżynier Lite 6 z dalmierzem. Jeżeli wartość PDOP zostanie ustawiona na liczbę z przedziału , aplikacja wyświetli komunikat, że wartość powinna zawierać się w przedziale Lupa Ustawienia lupy konfigurują widoczność okna lupy oraz powiększenia obrazu. W ustawieniach widoczności użytkownik ma możliwość zminimalizować okno lupy lub ustawić ją jako widoczną. Po ustawieniu lupy jako widocznej pojawia się okno lupy na ekranie głównym. Użytkownik może manipulować oknem lupy z poziomu Ustawień lub bezpośrednio ikoną. W Ustawieniach lupy można wybrać powiększenie dwukrotne lub trzykrotne obrazu Filtr kolorów Ustawienia Filtra kolorów dają wybór trzech rodzajów filtrów: bez filtra (domyślnie), wysoki kontrast, odcienie szarości. 16

17 Pamięć podręczna Funkcja Pamięć podręczna pozwala wyczyścić tzw. cache danej mapy bazowej, czyli zapamiętane przez program widoki mapy w konkretnych (używanych uprzednio) skalach O programie Ostatnią opcją w ustawieniach jest O Programie. Analogicznie działa przycisk z górnego paska narzędzi z ikoną. Zawiera informacje na temat wersji aplikacji, dane firmy TAXUS IT oraz informację na temat danych, z których użytkownik może korzystać podczas pracy z aplikacją Import danych Kopiowanie danych na urządzenie Do aplikacji mlas Inżynier Lite 6 można skopiować: projekt z mlas Inżyniera (pochodzący z baz SILP; projekt można wygenerować za pomocą mlas Inżynier Web Kreator Projektu); dane wyeksportowane do struktury warstw pochodnych z serwisu LIMES (w tym przypadku aplikacja nie będzie wyświetlała Opisu wydzielenia, ale nadal będzie możliwe wyszukiwanie po adresie leśnym). Dane można wgrać za pomocą kabla USB z komputera stacjonarnego lub przesłać plik.zip za pośrednictwem Bluetooth Import danych lokalnych Opcja Import danych umożliwia importowanie danych mlas Inżyniera. Do prawidłowego wyświetlania zaimportowanych danych, niezbędny jest komplet warstw w pakiecie danych 17

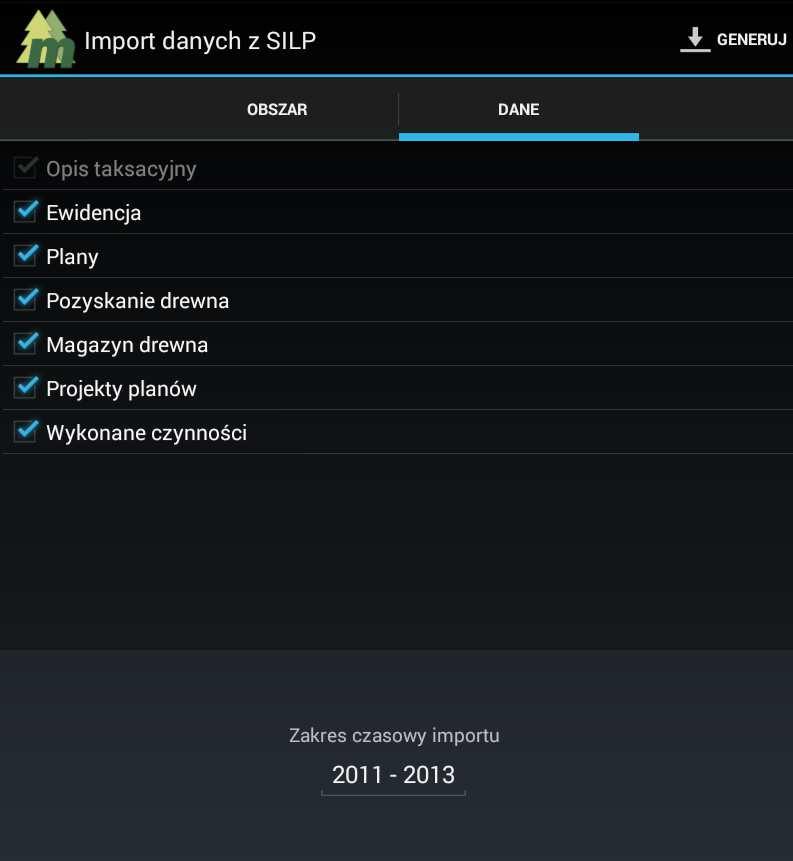

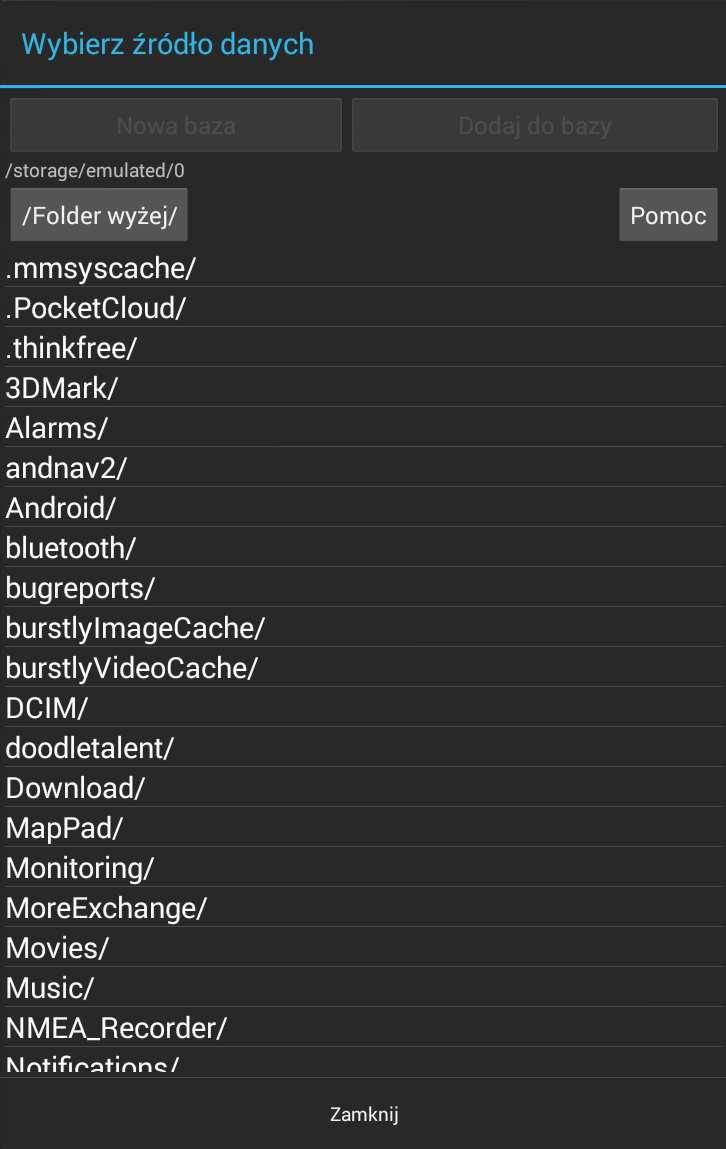

18 pochodzących z mlas Inżyniera. Przed pierwszym importerem pojawi się komunikat Import danych Pomoc informujący o tym, że import korzysta z projektów aplikacji mlas Inżynier (np. przygotowanych za pomocą internetowego generatora w systemie SILP). Aplikacja używa danych wektorowych (do wyświetlenia mapy gospodarczej) oraz opisowych (niezbędnych do uzyskania danych z opisu taksacyjnego). Do poprawnej pracy aplikacji niezbędna jest poligonowa warstwa oddziałów (należy upewnić się, że została wybrana w opcjach zaawansowanych kreatora). W celu zaimportowania danych należy wybrać źródło danych. Oznacza to, że należy odnaleźć miejsce na urządzeniu, w którym został zapisany plik.zip lub warstwy geometryczne z foldera z plikami warstw pochodnych w plikach.shp. Po wybraniu paczki z danymi do wczytania można ją wczytać jako Nową bazę. Wybrane dane będą wyświetlane w aplikacji jako jedyne. Gdy na urządzeniu znajdują się już wcześniej zaimportowane projekty, po wybraniu opcji Nowa baza pojawi się komunikat informujący o tym, że utworzenie Nowej bazy spowoduje usunięcie dotychczasowych danych. Użytkownik zostanie zapytany o potwierdzenie tej operacji. Po wybraniu opcji Dodaj do bazy każdy kolejny zaimportowany pakiet danych będzie 18

19 wyświetlany w aplikacji razem z poprzednio zaimportowanymi danymi. Wybranie opcji Dadaj do bazy rozpocznie proces importu danych od razu. Niezależnie od wybranej opcji import może trwać kilkadziesiąt sekund. Szybkość importu może być zależna od urządzenia. Podczas importowania danych aplikacja będzie informowała użytkownika na bieżąco komunikatami o postępie importu Import danych z SILP Aplikacja mlas Inżynier Lite 6 umożliwia wygenerowanie i pobranie projektów bezpośrednio z bazy SILP na urządzenie. Dane są importowane z serwera SILP. Aby pobrać dane na urządzenie, należy: 1) upewnić się, że na urządzeniu poprawnie działa połączenie internetowe; 2) sprawdzić, czy z poziomu urządzenia jest możliwość połączenia się ze serwerem SILP; 3) Opcjonalnie: jeśli użytkownik łączy się do serwisów SILP przy wykorzystaniu VPN, przed importem należy upewnić się, że działa połączenie VPN z siecią SILP. Konieczne może być skonfigurowanie połączenia VPN. Po upewnieniu się, że połączenie z serwerem SILP działa poprawnie, można przejść do pobierania danych. 19

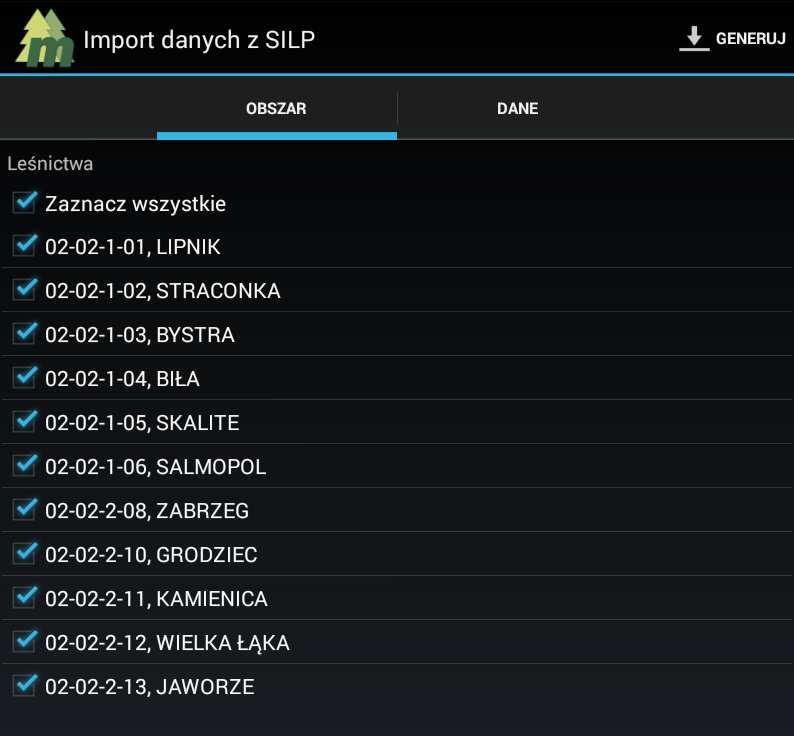

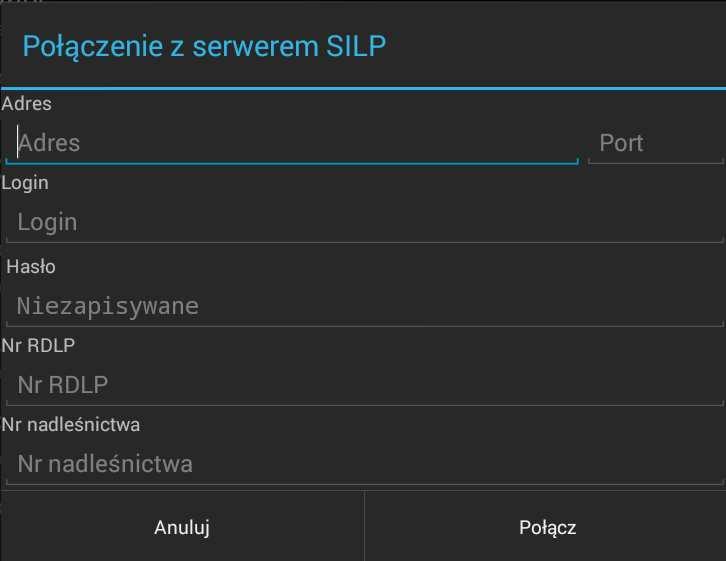

20 Należy podać następujące dane: Adres: IP adres web SILP-u (prefiks jest w tym polu wpisany domyślnie i nie ma konieczności wpisywania go ręcznie); Port: może pozostać pusty (po rozpoznaniu adresu serwera zaktualizuje się automatycznie); Login: login użytkownika do web SILP; Hasło: hasło użytkownika do web SILP; Nr RDLP: numer Regionalnej Dyrekcji LP (01, 02,..., 17) Nr nadleśnictwa: numer nadleśnictwa (01, 02, etc.) Następnie należy wybrać opcję Połącz. W zakładce Obszar wyświetli się lista leśnictw do pobrania. Można wybierać leśnictwa pojedynczo lub wybraniu opcji Zaznacz wszystkie zostanie wygenerowany jeden plik.zip z danymi dla całego nadleśnictwa. W zakładce Dane wyświetla się rodzaj danych możliwych do importu. Po wybraniu danych, które są dostępne z dłuższego okresu czasu, można zaznaczyć zakres lat, z których dane maja zostać wygenerowane. 20

21 Po wybraniu opcji Generuj rozpocznie się proces generowania projektu na serwerze SILP. Na belce powiadomień urządzenia, można odczytać aktualny stan procesu. Jeśli użytkownik wyjdzie z aplikacji w czasie pobierania danych z SILP, po kliknięciu w powiadomienie zostanie przekierowany do aplikacji do importu danych lokalnych. Jeśli użytkownik był w aplikacji to po pobraniu danych dostanie pytanie o przejście do importu pobranych danych. Pobrany projekt z serwera SILP można zaimportować. Po pomyślnym wygenerowaniu projektu istnieje możliwość dodać nowy projekt od razu do bazy i wczytać go jako Nową bazę lub Dodać do bazy istniejącej (działanie analogiczne jak w rozdziale Import danych lokalnych). 21

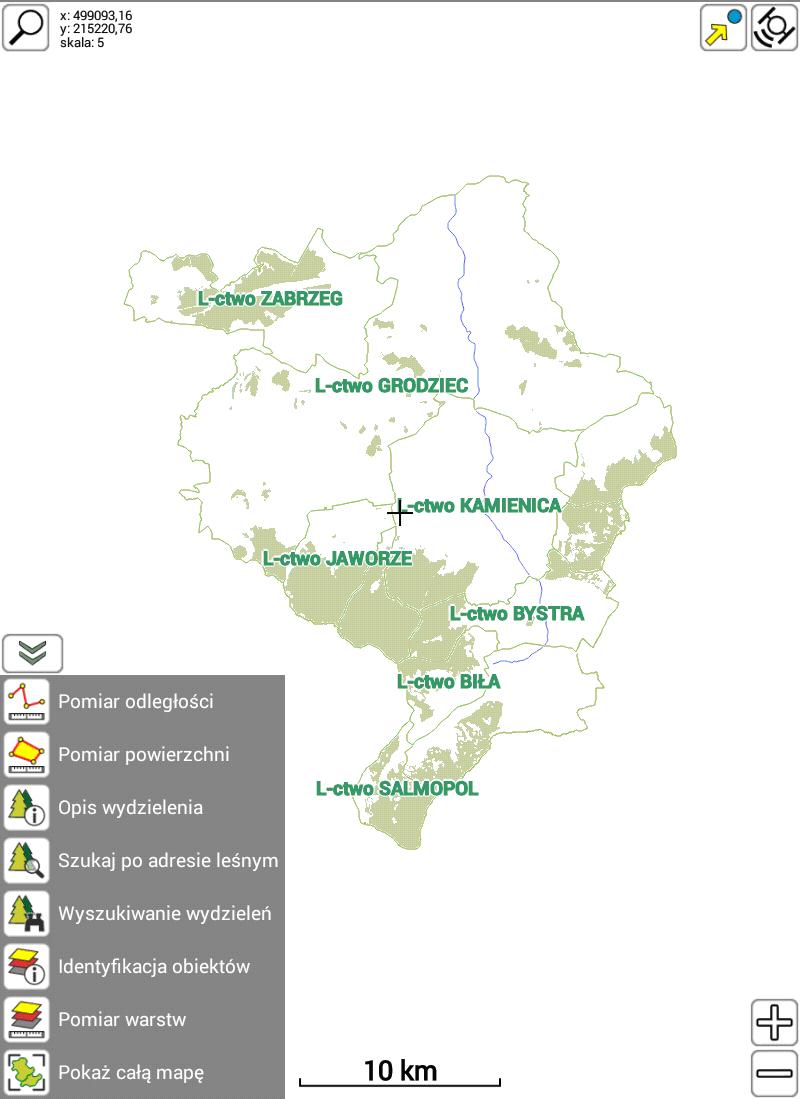

22 4.5. Praca z mapą Import danych zakończony powodzeniem spowoduje wyświetlenie mapy z widokiem obejmującym wszystkie zaimportowane dane Praca z narzędziami Użytkownik może korzystać ze wszystkich dostępnych narzędzi mapy z dwóch poziomów: Z narzędzi mapy widocznych na ekranie głównym (patrz punkt: 4.7.); Z narzędzi kontekstowych mapy działających w wybranym miejscu na mapie (patrz punkt: 4.8.) Nawigowanie po mapie Użytkownik ma możliwość wykonywania podstawowych czynności, takich jak: Przybliżanie lub oddalanie obrazu za pomocą: o przycisków aplikacji oraz ; o dwukrotnego kliknięcia na ekran (przybliżenie), kliknięcie dwoma palcami (oddalenie); o szczypanie narzędzia; 22

23 Przesuwanie palcem po ekranie przesuwanie obrazu; Aplikacja mlas Inżynier Lite: Instrukcja użytkownika Pokaż zasięg 1km - przycisk przybliżający obraz mapy do Zasięgu 1 km; Pokaż całą mapę - wyświetla cały zasięg wczytanej mapy Eksport danych Opcja Eksport danych umożliwia eksportowanie danych pomiarowych na urządzenia zewnętrzne. Odbywa się to za pomocą bezprzewodowej komunikacji Bluetooth (o ile urządzenie jest w nie wyposażone), przy użyciu poczty (o ile jest ona skonfigurowana na urządzeniu) lub też za pomocą usług polegająca na udostępnieniu przestrzeni dyskowej (np. Dropbox, WebStorage). Eksportowane dane mają postać paczki.zip, której nazwa ma następującą strukturę: pomiar-bieżąca data_aktualna godzina i zawiera pliki o rozszerzeniach:.dbf,.shp,.shx oraz.prj. Po wybraniu opcji Bluetooth należy wskazać urządzenie z listy dostępnych, na które ma zostać przesłana paczka z danymi. Następnie na urządzeniu odbierającym należy potwierdzić chęć zapisu danych, co rozpocznie proces ich przesyłania. Po wybraniu opcji Gmail należy wprowadzić adres mailowy adresata, do którego zostanie wysłana paczka spakowanych danych pomiarowych. Po odebraniu maila należy pobrać plik, zapisując go we wskazanym katalogu na dysku. 23

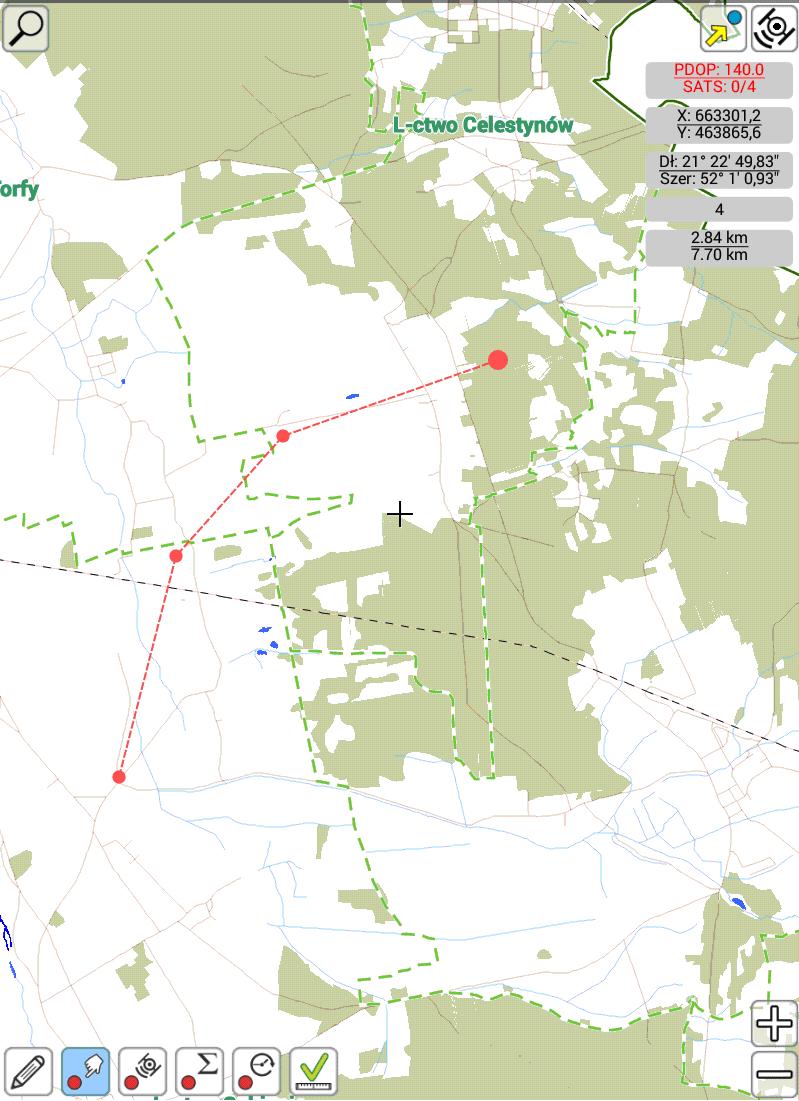

24 4.7. Narzędzia mapy Pomiar odległości Aby dokonać pomiaru, należy wybrać ikonę Pomiaru odległości. Uruchamia się tryb edycji, podświetla się wtedy ikona. Gdy pomiar jest zakończony, ikona staje się szara. Kolejne werteksy pomiaru można dodawać poprzez kliknięcie na ekran w dowolnym miejscu lub przesuwać istniejące, trzymając palec na punkcie. Ponowne kliknięcie w istniejący punkt usuwa go. Przytrzymanie przycisku usuwa wszystkie werteksy pomiaru. Dzieje się to po zatwierdzeniu przez użytkownika, aplikacja wyświetli najpierw zapytanie. W trybie edycji ikona łapka zatrzymuje tryb edycji i kończy pomiar. umożliwia poruszanie się po mapie, natomiast ikona stop 24

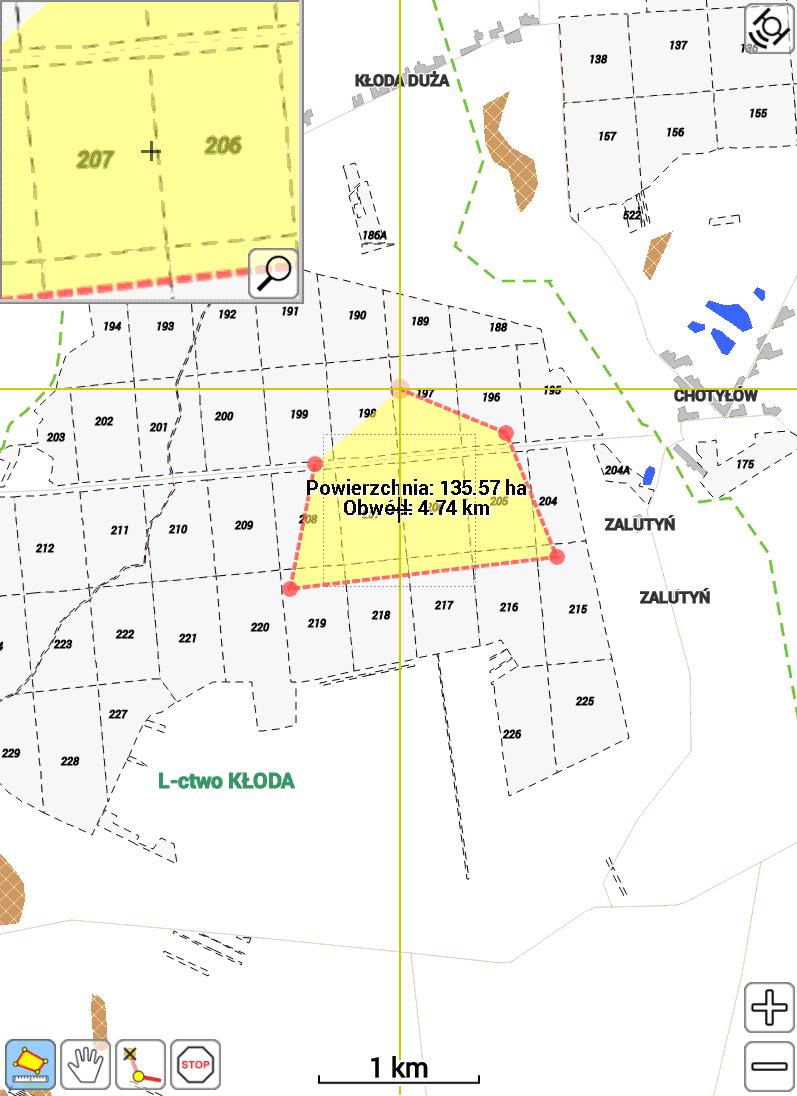

25 Pomiar powierzchni Po wybraniu opcji Pomiaru powierzchni ukaże się szereg ikon analogicznych jak w funkcji pomiaru odległości. Tak jak podczas pomiaru odległości użytkownik może dodawać werteksy pomiaru, przesuwać je i kasować poprzez ponowne kliknięcie w założony już punkt. Dłuższe przytrzymanie przycisku przez użytkownika). usuwa wszystkie werteksy pomiaru (po zatwierdzeniu 25

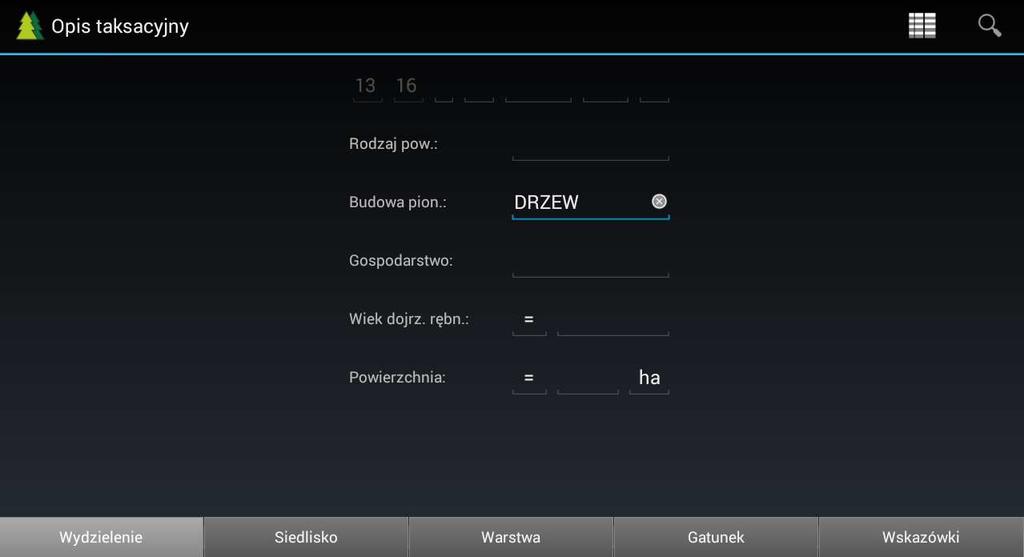

26 Opis wydzielenia Po wybraniu opcji Opis wydzielenia pojawiają się dostępne dane z Opisu taksacyjnego wybranego wydzielenia i siedliska, a także informacje dot. Planów oraz Magazynu drewna Pokaż całą mapę Po wybraniu opcji Pokaż całą mapę wyświetlony zostanie cały zasięg mapy. 26

27 Szukaj po adresie leśnym Po wybraniu opcji Szukaj po adresie leśnym pojawi się okno: Użytkownik ma możliwość wyboru leśnictwa dostępnego z wczytanego projektu. Leśnictwa wyświetlane są w kolejności zgodnej z kolejnym adresem leśnym. Dalej pojawia się wybór oddziału dostępnego z wczytanego projektu i wybór wydzielenia dostępnego z wczytanego projektu. Każda pozycja adresu leśnego wybrana przez użytkownika jest podświetlona kolorem niebieskim. Po wybraniu opcji szukaj aplikacja nakieruje użytkowania na wycentrowane wybrane wydzielenie. W lewym dolnym rogu ekranu pojawiają się dodatkowe opcje menu. 27

28 Pokaż zaznaczony obiekt W przypadku gdy użytkownik przesunie obraz mapy ma możliwość ponownego wycentrowania wyszukanego obiektu poprzez opcję Pokaż zaznaczony obiekt Usuń zaznaczenie Aby usunąć zaznaczenie, należy wybrać przycisk Usuń zaznaczenie. 28

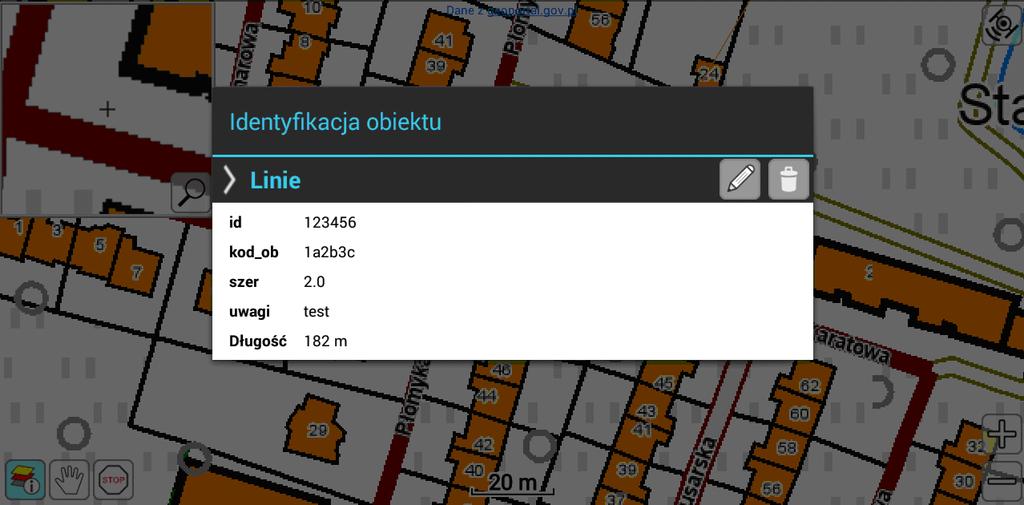

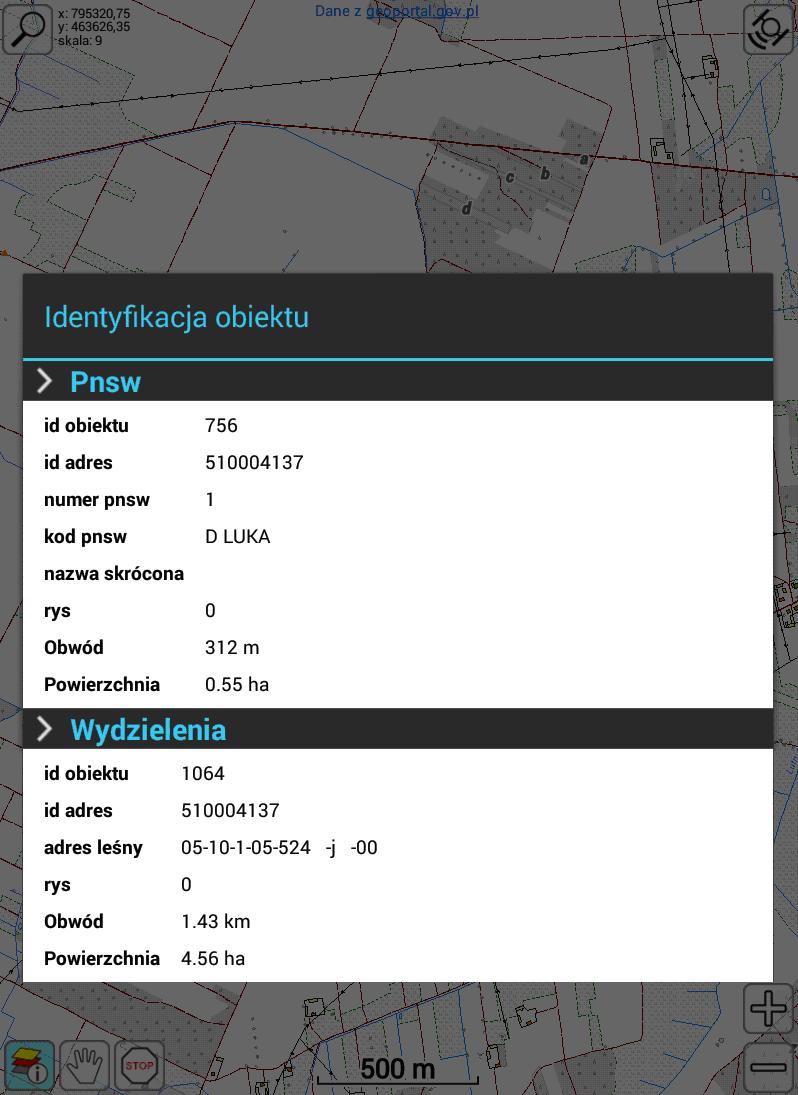

29 Identyfikacja obiektu Po wybraniu opcji Identyfikacja obiektu pojawiają się informacje dotyczące wskazanych obiektów geometrycznych. Jeśli w obszarze selekcji znajduje się więcej niż jeden obiekt, wtedy informacje o poszczególnych z nich wyświetlane są w formie listy rozwijanej (jak poniżej) Pomiar warstw Za pomocą funkcji Pomiar warstw (patrz punkt: 4.10.) można dokonać pomiarów: punktowego (Punkty), liniowego (Linie), bądź poligonowego (PNSW, Poligony, Pożary, Zręby). W tym celu posłużyć się można odbiornikiem GPS (wbudowanym lub zewnętrznym, patrz punkt: ) bądź dalmierzem laserowym (poprzez Bluetooth). Wybierając drugą opcję, należy na początku określić punkt bazowy pomiarów, który można wstawić ręcznie lub przy użyciu GPSu - na podstawie aktualnej pozycji bądź pozycji z uśrednionego pomiaru. Dokonane pomiary wraz z ich atrybutami można przeglądać w zakładce Warstwy Pomiary (patrz punkt: 4.9.). 29

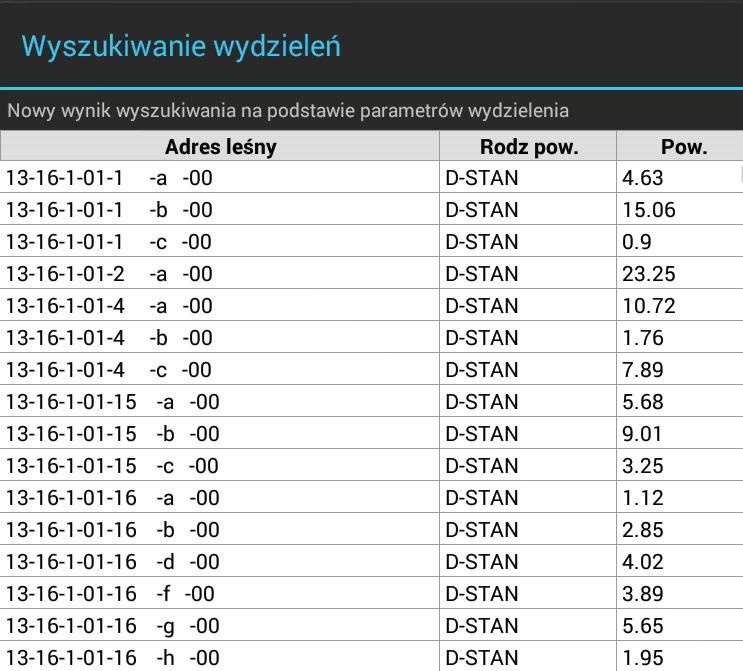

30 Wyszukiwanie wydzieleń Po wybraniu opcji Wyszukiwanie wydzieleń możliwościami wyszukiwania, takimi jak: Opis taksacyjny Ewidencja System planów Magazyn drewna pojawia się menu z dostępnymi Po wybraniu którejś z kategorii dostępne będą formularze z parametrami, za pomocą których użytkownik filtruje dane (zawęża spektrum wyszukiwania). Przykładowo, w zakładce Opis taksacyjny w Budowie pionowej, z dostępnego słownika wybrany został rodzaj DRZEW. Użytkownik może aktywować ikonę tabeli atrybutów się tabela z atrybutami spełniającymi odpowiednie kryteria (patrz poniżej)., wtedy po wyszukiwaniu pokaże Po zdefiniowaniu kryteriów możemy uruchomić funkcję wyszukiwania poprzez wskazanie ikony. Wynik wyszukiwania zostanie zaznaczony na mapie i ewentualnie dodatkowo wyświetlony w formie tabeli. 30

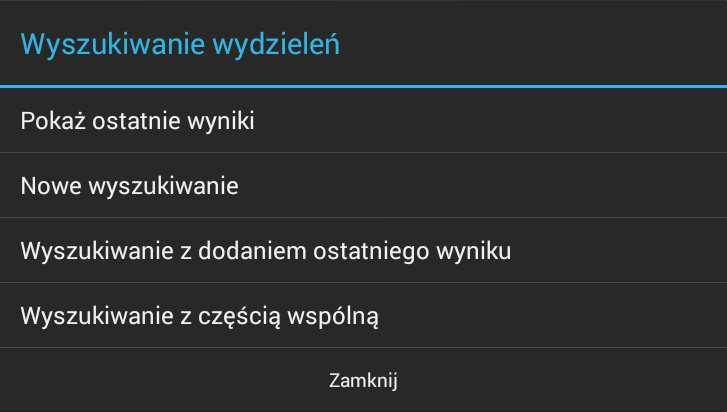

31 Po wyszukiwaniu i ponownym wybraniu opcji Wyszukiwanie wydzieleń można skorzystać z dodatkowych funkcji, takich jak: Pokaż ostatnie wyniki, Nowe wyszukiwanie, Wyszukiwanie z dodaniem ostatniego wyniku oraz Wyszukiwanie z częścią wspólną. 31

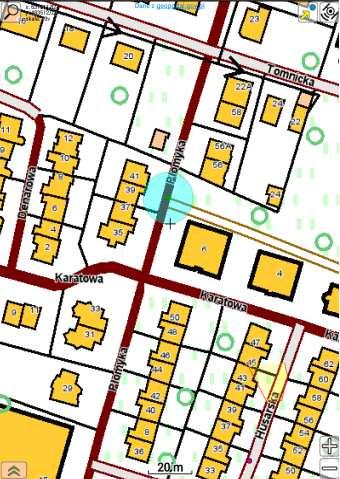

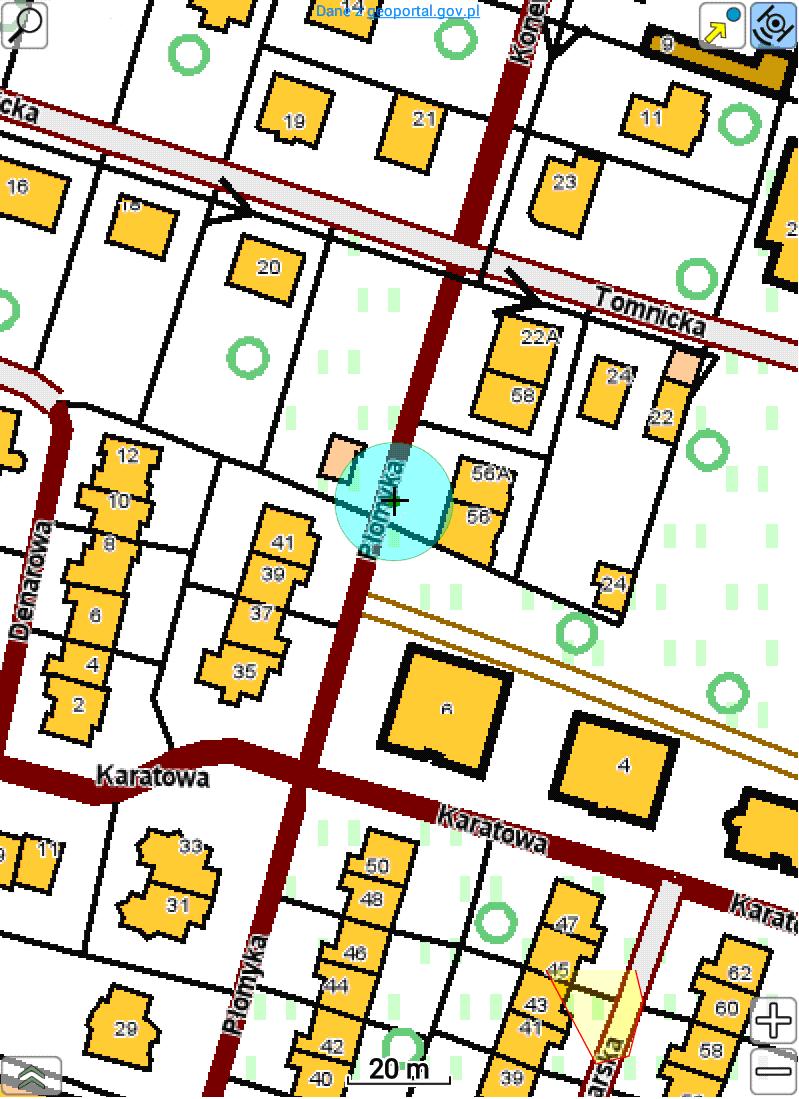

32 4.8. Narzędzia kontekstowe mapy Przytrzymanie palca dłużej na wybranym miejscu na ekranie powoduje wywołanie menu kontekstowego: Punkt wskazany przy otwieraniu narzędzi kontekstowych jest zarazem pierwszym punktem pomiaru (Pomiaru odległości lub Pomiaru powierzchni), punktem Prowadź do punktu lub punktem, dla którego ma zostać wyświetlony Opis wydzielenia albo mapa ma zostać Przybliżona do 1km. 32

33 Pomiar odległości (Patrz ) Pomiar powierzchni (Patrz ) Opis wydzielenia (Patrz ) Identyfikacja obiektów (Patrz ) Prowadź do punktu Pozwala na aktywną nawigację do wyznaczonych punktów docelowych (Patrz 4.13.) Pokaż zasięg 1 km Funkcja zmieniająca zasięg aktualnej mapy do 1 km Warstwy mapy Po wybraniu zakładki Warstwy z górnego menu wyświetlana jest lista dostępnych warstw mapy (zaimportowanych oraz bazowej) oraz warstw pomiarowych (patrz punkt: ). Za pomocą opcji wyboru po lewej stronie listy definiuje się, które z warstw mają być wyświetlane, a które nie. 33

34 Dodatkowo istnieje opcja Atrybuty, która wyświetla listę atrybutów wszystkich obiektów wybranej warstwy. Kliknięcie na konkretny obiekt z listy wyświetli go na mapie. 34

35 4.10. Pomiar warstw Warstwy pomiaru Po wybraniu opcji Pomiar warstw a następnie metody pomiarowej (GPS lub Dalmierz), wyświetlana jest lista wyboru warstw pomiarowych, od wyboru których rozpoczynamy pomiary. Wśród nich dostępne są: linie, PNSW, poligony, pożary, punkty oraz zręby (patrz punkt: ). Podczas takiego pomiaru wszystkie nowe obiekty zapisywane są w zależności od typu geometrii do jednej z warstw. Dostępne warstwy pomiarowe: Typ obiektu Linie PNSW Poligony Pożary Punkty Zręby Typ geometrii linia poligon poligon poligon punkt poligon Pomiar GPS Aby rozpocząć pracę z odbiornikiem GPS, należy poprawnie skonfigurować połączenie z nim. W tym celu z menu mlas Inżynier Lite, podmenu Ustawienia/Lokalizacja należy wybrać jedną 35

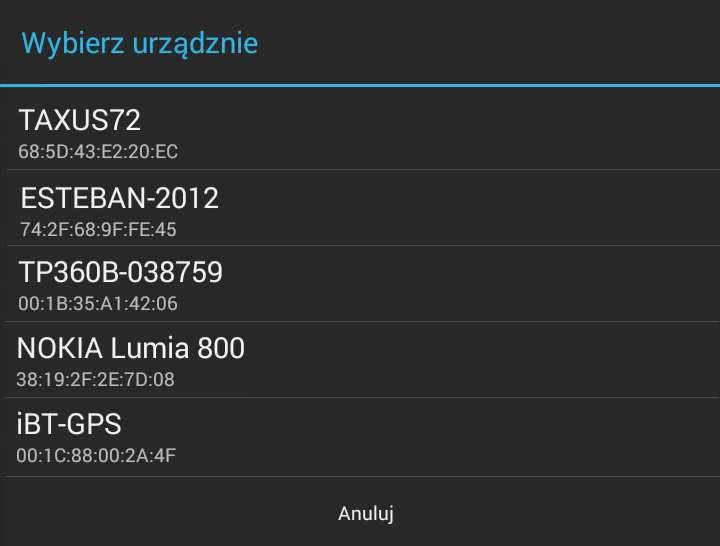

36 z dwóch dostępnych opcji korzystania z odbiornika GPS: Wewnętrzny GPS lub Bluetooth GPS (zewnętrzny). Jeżeli odbiornik GPS jest wbudowanym odbiornikiem urządzenia, wtedy nie trzeba wykonywać konfiguracji odbiornik zostanie znaleziony automatycznie przy pierwszej próbie jego uruchomienia. Jeśli natomiast wybrano opcję korzystania z zewnętrznego odbiornika GPS, wtedy należy z listy dostępnych urządzeń wybrać to, które ma być używane do pomiarów (patrz punkt: ). 36

37 Dostępne funkcje pomiaru GPS: Pomiar manualny, tzw. z ręki. Używany głównie podczas wstawiania punktów odległych od aktualnej pozycji jako punktów dodatkowych, obiektów charakterystycznych, służących jako odniesienie przestrzenne, a także w przypadku problemów z zasięgiem GPS. W tym trybie użytkownik ma możliwość nanoszenia pomiarów w dowolnym punkcie mapy. Wstawianie pojedynczego punktu nanosi aktualną lub najbliższą odczytaną pozycję GPS, która spełnia kryteria maksymalnej wartości współczynnika PDOP (wartości: 0-1 idealna, 2 3 znakomita, 4 6 dobra, 7 8 umiarkowana, 9 20 słaby). Chcąc dokonać np. pomiaru liniowego, należy użyć przycisku wstawiania punktu z GPS za każdym razem, kiedy definiowany jest kolejny werteks linii. Pomiar uśredniony GPS polega na tym, że odczytywanych jest X punktów i na tej podstawie obliczany jest punkt średni. Ten rodzaj pomiaru daje możliwość precyzyjniejszego wyznaczenia aktualnie mierzonego punktu. Ilość punktów uśrednianych definiuje się w Ustawienia/Pomiary/Uśrednianie (patrz punkt: ). Pomiar GPS z interwałem czasu odczytu pozycji jest opcją służącą do automatycznego zapisywania przebytej drogi. W programie mlas Inżynier Lite 6 funkcjonuje jako liniowa lub poligonowa warstwa geometryczna, do której dodawany jest punkt przy każdym odczycie pozycji z GPS. Częstotliwość nanoszenia kolejnych punktów pomiaru jest zgodna z ustawieniami programu: Ustawienia/Pomiary/Interwał odczytu (patrz punkt: ). Narzędzie Edycja służy do usuwania oraz edytowania wstawionych punktów pomiarowych. Po jego wybraniu należy użyć jednego z dostępnych narzędzi (pomiar manualny, GPS lub dalmierz), za pomocą którego będzie edytowany pomiar bądź też wybrać narzędzie do usuwania punktów pomiarowych (patrz punkt: ). Przycisk Zatwierdź służy do zapisu aktualnego pomiaru. Po jego wybraniu wyświetlany jest formularz do wprowadzenia takich informacji jak, m.in.: numer identyfikacyjny obiektu geometrycznego, kod tego obiektu, czy dodatkowe uwagi. Przy pomiarach liniowych wyświetlana jest automatycznie informacja odnośnie długości obiektu, zaś przy pomiarach poligonowych podawane są jego obwód oraz powierzchnia. 37

38 Pomiar dalmierzem Pomiar z wykorzystaniem dalmierza polega na wstawieniu nowego punktu do obiektu zgodnie z odległością i azymutem przekazanym przez dalmierz, przez co jest on precyzyjniejszy od pomiaru z użyciem GPS. Wyznaczenie położenia punktu odbywa się od punktu bazowego, który wstawiany jest za pomocą jednej z metod wymienionych w poniższej tabeli. Wyznaczenie nowego punktu bazowego (dowolną metodą) skutkuje zastąpieniem poprzedniego. Podczas wyznaczania punktu bazowego za pomocą dalmierza, możliwe jest wstawienie tzw. punktu tymczasowego. Polega to na naniesieniu punktu za pomocą dalmierza bez wybierania jakiegokolwiek z narzędzi. Na mapie taki punkt próbny będzie zaznaczony jako niebieska kropka, zaś dystans między nim a pierwotnym punktem bazowym oznaczony przerywaną linią ilustracja poniżej. Metoda wstawiania punktu bazowego przy użyciu dalmierza jest precyzyjniejsza od wstawiania go za pomocą GPS lub ręcznie, gdyż błąd pomiaru jest w tym przypadku najmniejszy. Aby móc pracować przy użyciu dalmierza, należy sparować go z urządzeniem, na którym pracujemy obsługiwane modele TruPulse marki Laser Technology Inc.. W tym celu trzeba przejść do opcji Pomiary/Dalmierz (patrz punkt ), gdzie z listy dostępnych urządzeń należy wskazać to, za pomocą którego dokonywane będą pomiary. 38

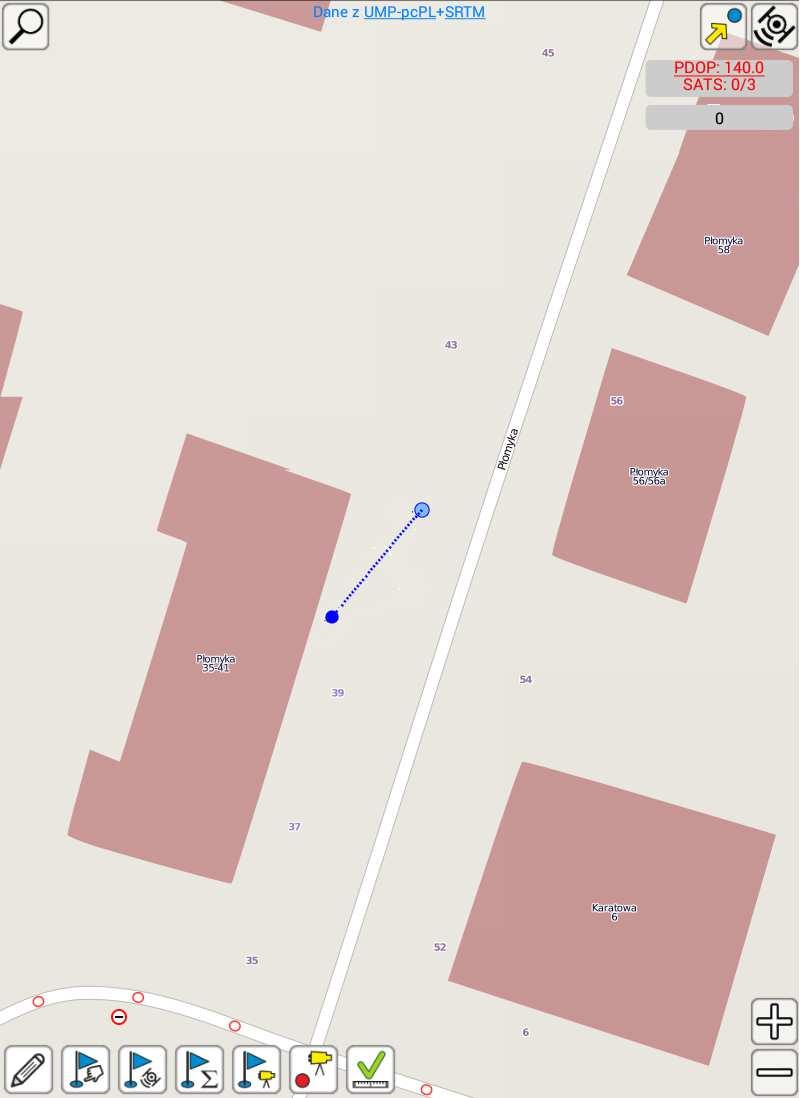

39 Przed przystąpieniem do właściwych pomiarów dalmierzem należy określić punkt bazowy za pomocą jednej z niżej wymienionych metod. Dostępne funkcje pomiaru dalmierzem: Wstawienie punktu bazowego ręcznie za pomocą wskazania go na mapie. Po naniesieniu punktu bazowego odblokowywane są funkcje wstawiania punktu bazowego przy użyciu Dalmierza oraz pomiar Dalmierzem. Wyznaczenie punktu bazowego za pomocą odbiornika GPS polega na wstawianiu pojedynczego punktu w oparciu o aktualną pozycję odczytywana z nawigacji satelitarnej, wraz z przyjętą maksymalną wartością PDOP. Punkt bazowy nanoszony jest automatycznie 39

40 na mapę w momencie dotarcia sygnału z satelitów do urządzenia, na którym używana jest aplikacja mlas Inżynier Lite 6. Wstawienie punktu bazowego w oparciu o uśredniony pomiar GPS polega na tym, że odczytywanych jest X punktów i na tej podstawie obliczany jest jeden punkt średni, pełniący rolę punktu bazowego dla wykonywanych później pomiarów terenowych. Wstawienie punktu bazowego za pomocą Dalmierza możliwe jest po uprzednim zdefiniowaniu go za pomocą jednej z trzech w/w metod (jest on automatycznie zastępowany nowym). Aby mieć pewność celnego wyznaczenia punktu, możliwe jest wstawienie tzw. punktu tymczasowego. Pomiar z wykorzystaniem Dalmierza pozwala na dokonywanie pomiarów punktowych, liniowych, jak i poligonowych. Początek takiego pomiaru ustalany jest jako punkt bazowy (metody opisane powyżej), z którego za pomocą wiązki laserowej wykonywany jest pomiar. Wykonując np. pomiar liniowy, kolejne punkty wstawiane za pomocą dalmierza będą łączone w jeden obiekt geometryczny, tworząc werteksy linii. Narzędzie Edycja służy do usuwania oraz edytowania wstawionych punktów pomiarowych. Po jego wybraniu należy użyć jednego z dostępnych narzędzi (pomiar manualny, GPS lub dalmierz), za pomocą którego będzie edytowany pomiar, bądź też wybrać narzędzie do usuwania punktów pomiarowych (patrz punkt: ). Przycisk Zatwierdź służy do zapisu aktualnego pomiaru. Po jego wybraniu wyświetlany jest formularz do wprowadzenia takich informacji, jak m.in.: numer identyfikacyjny obiektu geometrycznego, kod tego obiektu, czy dodatkowe uwagi. Przy pomiarach liniowych wyświetlana jest automatycznie informacja odnośnie długości obiektu, zaś przy pomiarach poligonowych podawane są jego obwód oraz powierzchnia Panel informacyjny pomiarów W czasie pomiarów, zarówno Dalmierzem jak i za pomocą GPS (patrz: ; ), w prawym górnym rogu ekranu aplikacji wyświetlany jest panel informacyjny. Składa się on z pól, które informują użytkownika o takich parametrach jak: 40

41 1 1 2a 2b Pomiar manualny Pomiar uśredniony 1. aktualna wartość współczynnika opisującego stosunek między błędem pozycji użytkownika, a błędem pozycji satelity (PDOP) oraz ilość aktywnych satelitów w stosunku do całkowitej liczby aktualnie dostępnych; 2a. ilość wstawionych punktów pomiarowych; 2b. w pomiarze uśrednionym pokazywana jest informacja o aktualnej ilości pomiarów w stosunku do całkowitej liczby zdefiniowanych do uśrednienia; 3. długość ostatniego odcinka pomiarowego (linie i poligony) oraz całkowita długość / powierzchnia; 4. aktualne współrzędne geograficzne ostatniego wstawionego lub zaznaczonego w trybie edycji punktu; 5. współrzędne ostatniego punktu (w ukł. WGS84 lub PUWG 1992) Informacja o pomiarach Informacje o każdym z dokonanych pomiarów można uzyskać w dwojaki sposób : za pomocą opcji Atrybuty (patrz punkt: 4.8.), przy użyciu narzędzia Identyfikacja obiektu (patrz punkt: ), za pomocą którego można edytować zapisany obiekt geometryczny, jak również go usunąć. 41

42 Edycja pomiarów Narzędzie Edycja służy do usuwania bądź edytowania wstawionych punktów pomiarowych, zarówno z pomiarów w trybie GPS, jak i dalmierza. Jeżeli użytkownik znajduje się w trybie pomiarowym i wstawi niepożądany punkt, może wybrać narzędzie Edycji a następnie wskazać błędny punkt i usunąć go za pomocą opcji. Aby natomiast edytować położenie wprowadzonego punktu, należy wybrać narzędzie Edycji, wskazać określony punkt, po czym użyć dowolnego z w/w narzędzi pomiaru (np. możliwa modyfikacja za pomocą uśrednionego pomiaru GPS), aby zmienić jego lokalizację nowo wyznaczone punkty pomiaru będą aktualizowały wybrany punkt lub werteks. Ponowne wybranie ikony Edycji powoduje powrót do pomiaru Wybór mapy Zaimportowany projekt można wyświetlać samodzielnie, jako mapę gospodarczą lub wybrać dodatkowy podkład mapy. Ładowanie mapy może potrwać kilka sekund. O tym, że aplikacja jest zajęta, świadczy animacja ruchomego koła. 42

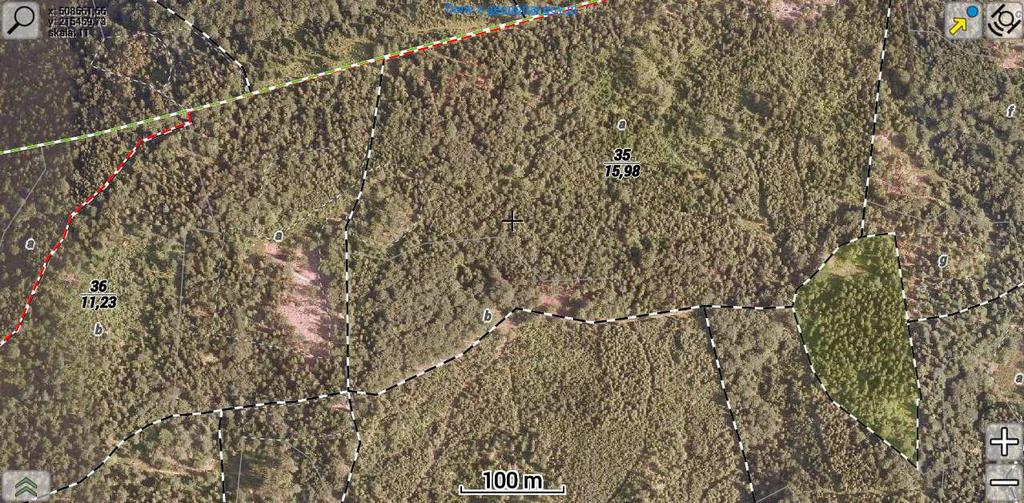

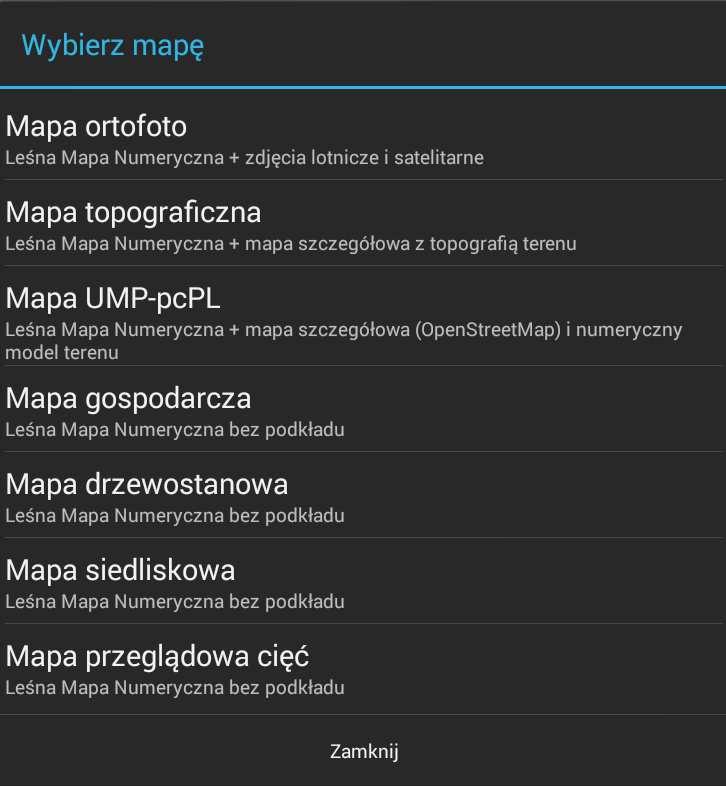

43 Mapa ortofoto Leśna Mapa Numeryczna + mapa lotnicza i satelitarna 43

44 Mapa topograficzna Leśna Mapa Numeryczna + mapa szczegółowa z topografią terenu Aplikacja mlas Inżynier Lite: Instrukcja użytkownika Mapa UMP-pcPL Leśna Mapa Numeryczna + mapa UMP-pcPL (Open Street Map) i Numeryczny Model Terenu Mapa gospodarcza Leśna Mapa Numeryczna prezentująca granice i powierzchnie wyłączeń oraz szczegóły sytuacyjne 44

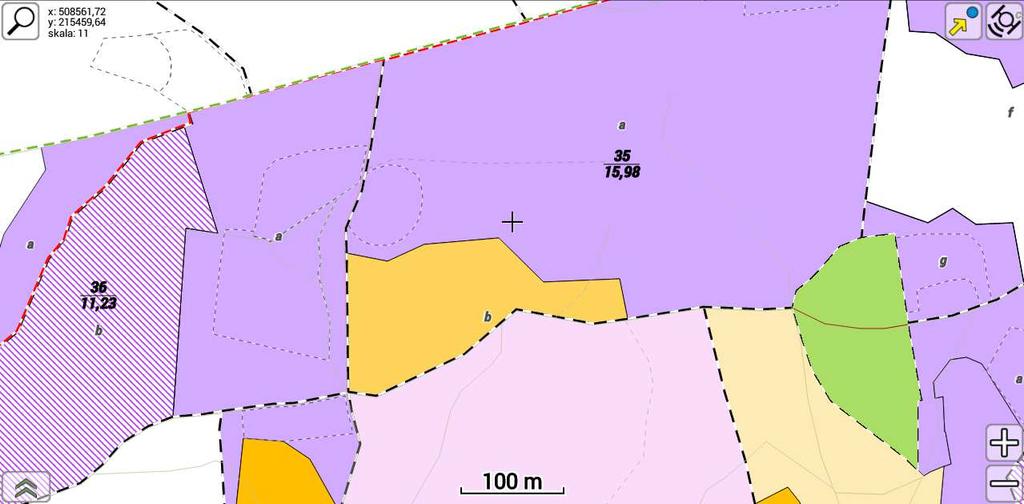

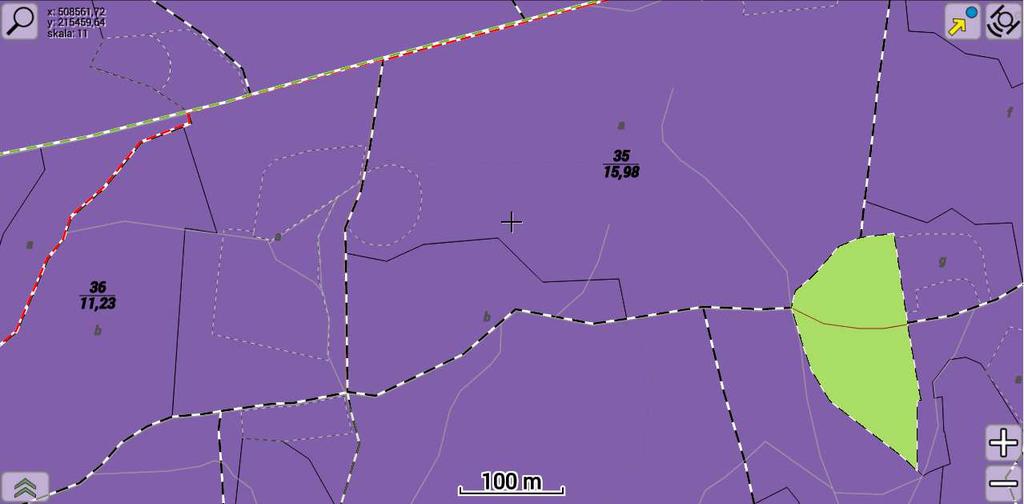

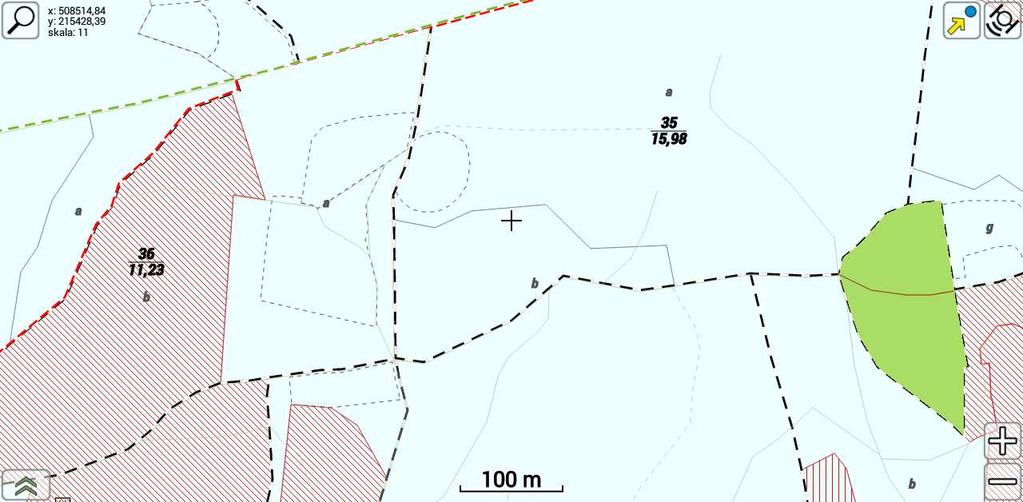

45 Mapa drzewostanowa Leśna Mapa Numeryczna prezentująca informacje o drzewostanach Aplikacja mlas Inżynier Lite: Instrukcja użytkownika Mapa siedliskowa Leśna Mapa Numeryczna prezentująca siedliska leśne według wydzieleń Mapa przeglądowa cięć rębnych Leśna Mapa Numeryczna zawierająca informacje o planowanych rębniach 45

46 4.12. Praca z GPS mlas Inżynier Lite 6 pozwala na wykorzystanie wewnętrznego lub zewnętrznego odbiornika GPS, zaś dane z GPS są wykorzystywane przy pomiarze. Po konfiguracji GPS lokalizację uaktywnia się ikoną znajdującą się w prawym górnym rogu okna mapy. W momencie włączania GPS ikona zmienia kolor na niebieski. Tak wygląda okno z aktywną lokalizacją. Gdy lokalizacja jest włączona i odbiornik (wewnętrzny lub zewnętrzny) szuka pozycji, ikona jest aktywna i miga czarna kropka. Na mapie GPS odnajdzie lokalizację i wyświetli ją jako zieloną kropkę. Przy włączonej lokalizacji i dłuższym przyciśnięciu ikony GPS podświetla się ona na niebiesko i uaktywnia się tzw. tracking (scentrowanie mapy do odnalezionej pozycji). 46

47 Aby wyłączyć GPS, należy przycisnąć ikonę, która w momencie wyłączania podświetli się na niebiesko. 47

48 4.13. Prowadź do punktu Funkcja Prowadź do punktu pozwala na aktywną nawigację do wyznaczonych punktów docelowych (maksymalnie dziesięciu). Punkty te wstawia się, przytrzymując dłużej palec na ekranie urządzenia, a następnie definiując jego opis. Wskazując palcem na wstawiony punkt, można go usunąć lub edytować jego opis, jak również zaniechać prowadzenia do niego. Współrzędne punktu można wprowadzić ręcznie, podając żądaną lokalizację: 48

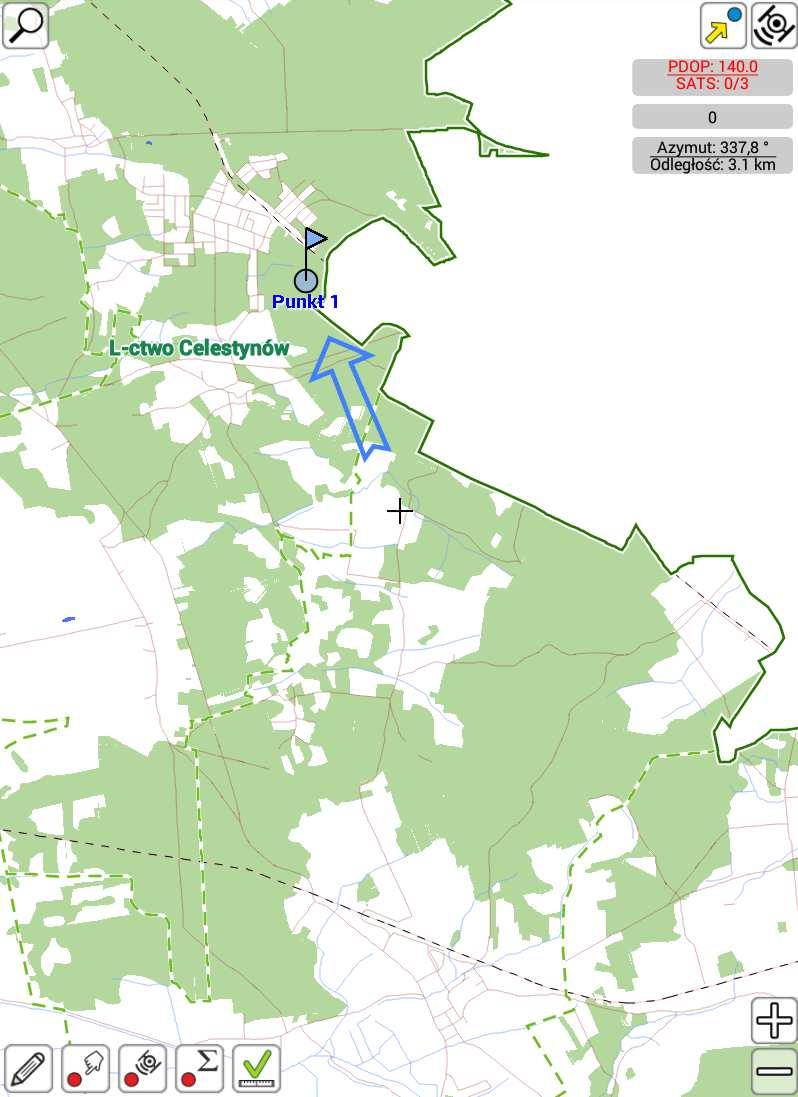

49 Przy aktywnej funkcji Prowadź do punktu w prawym, górnym rogu ekranu pojawią się dodatkowe panele z ilością punktów docelowych, wyliczonym Azymutem i Odległością do punktu docelowego. 5. Wyjście z aplikacji Wyjść z aplikacji można w następujący sposób: po wciśnięciu ikony i wybraniu opcji Zamknij; tego rodzaju przycisku nie ma na urządzeniach, które mają przycisk sprzętowy np. w telefonach komórkowych należy wyświetlić menu przy pomocy sprzętowego przycisku menu; poprzez przycisk Wstecz lub Dom. Przy wyborze w menu opcji Zamknij pojawi się okno z pytaniem o potwierdzenie operacji. Wyświetlenie potwierdzenia zamknięcia w przypadku użycia przycisku Wstecz pojawi się tylko wtedy, 49

50 gdy użytkownik zaznaczył w Ustawieniach przycisku Wstecz Potwierdzenie zamknięcia. Zamkniecie aplikacji w systemie Android nie jest równoznaczne z całkowitym zatrzymaniem. Polecenie Zamknij powoduje przejście aplikacji w tryb uśpienia. Sprawia to, że ponowne uruchomienie aplikacji mlas Inżynier Lite 6 jest dużo szybsze. Całkowite zamknięcie aplikacji jest możliwe z poziomu Menedżera zadań lub z poziomu Zarządzania aplikacjami. 6. Odnistalowanie aplikacji Odnistalowanie aplikacji mlas Inżynier Lite 6 jest możliwe z poziomu Menadżera aplikacji/zarządzania aplikacjami na urządzeniu mobilnym. Uwaga: Odnistalowanie aplikacji spowoduje utratę wszystkich danych związanych z aplikacją mlas Inżynier Lite 6 50

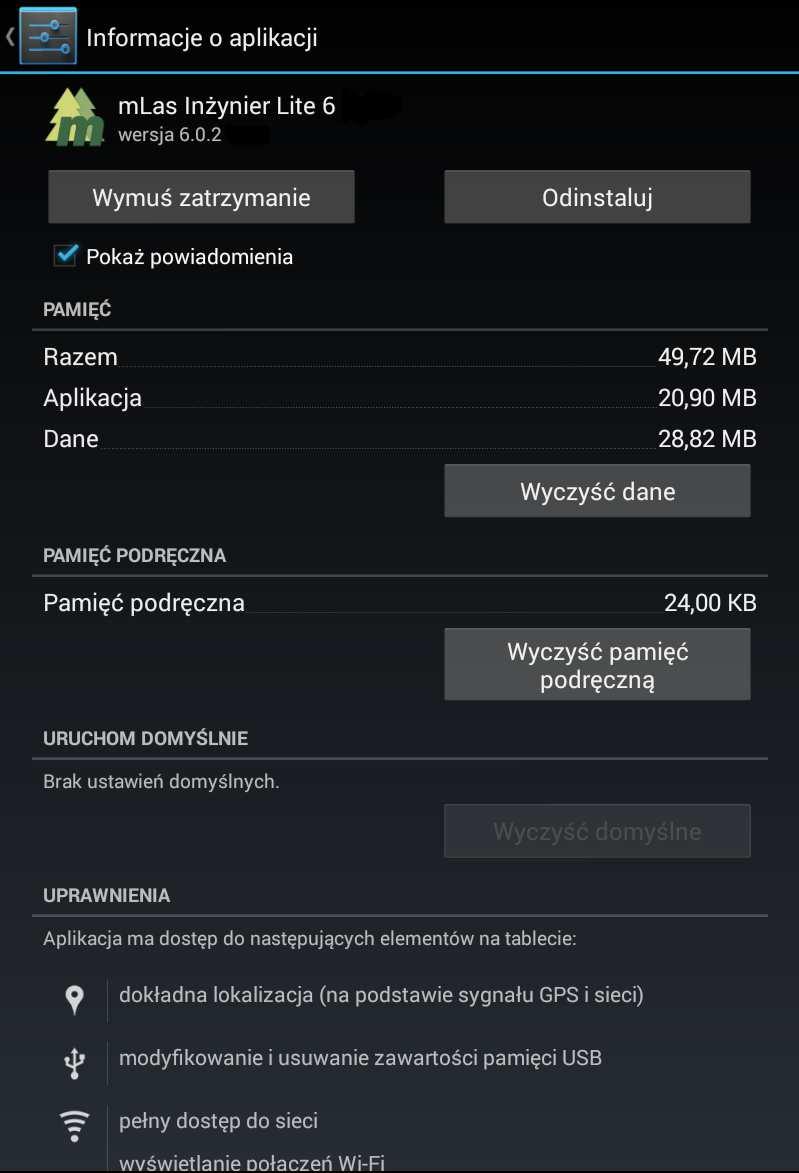

51 Aplikację można również odinstalować poprzez wejście w listę aplikacji i przesunięcie palcem ikony do kosza (po potwierdzeniu chęci odinstalowania) funkcja ta działa od Androida 4.0.X. 7. Źródła danych podkładów mapowych wykorzystywanych w aplikacji Aplikacja korzysta z danych mapowych udostępnianych przez serwisy zewnętrzne: Mapa Geoportal.gov.pl - Mapa UMP-pcPL - Numeryczny model terenu
