Instrukcja użytkownika TKSTAR PET. Zawartość opakowania

Transkrypt

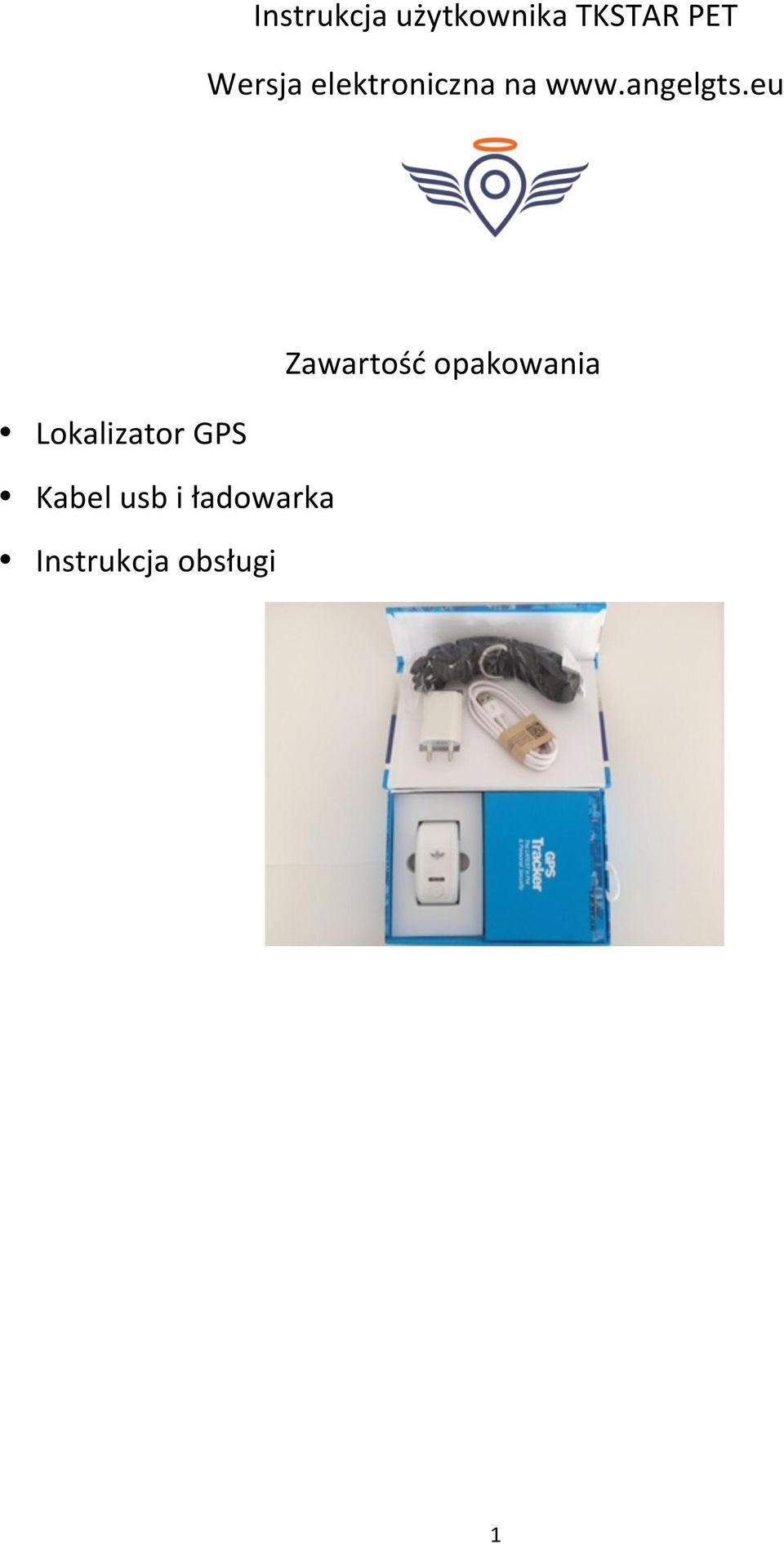

1 Instrukcja użytkownika TKSTAR PET Wersja elektroniczna na Zawartość opakowania Lokalizator GPS Kabel usb i ładowarka Instrukcja obsługi 1

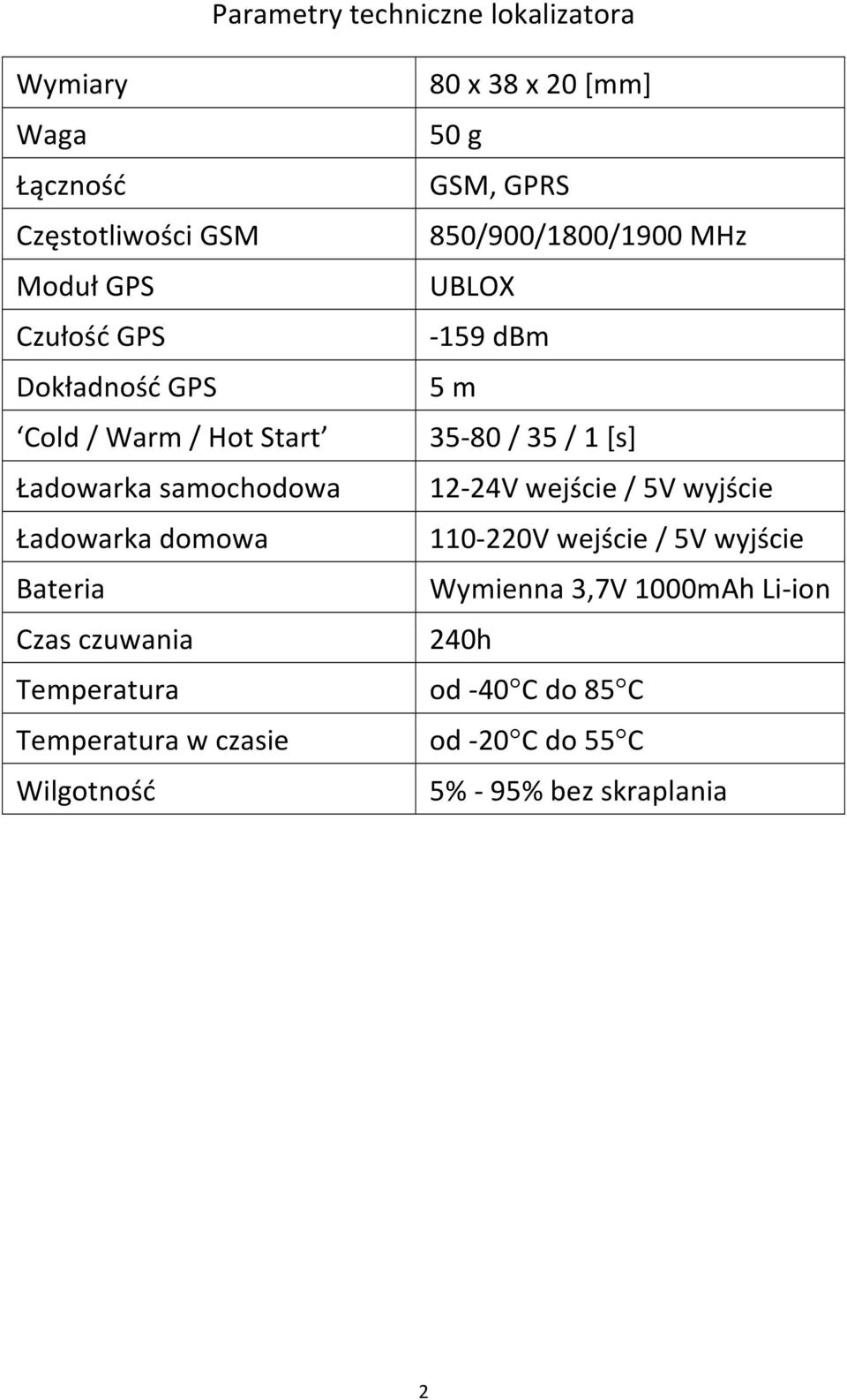

2 Parametry techniczne lokalizatora Wymiary 80 x 38 x 20 [mm] Waga 50 g Łączność GSM, GPRS Częstotliwości GSM 850/900/1800/1900 MHz Moduł GPS UBLOX Czułość GPS dbm Dokładność GPS 5 m Cold / Warm / Hot Start / 35 / 1 [s] Ładowarka samochodowa 12-24V wejście / 5V wyjście Ładowarka domowa V wejście / 5V wyjście Bateria Wymienna 3,7V 1000mAh Li- ion Czas czuwania 240h Temperatura od - 40 C do 85 C Temperatura w czasie od - 20 C do 55 C Wilgotność 5% - 95% bez skraplania 2

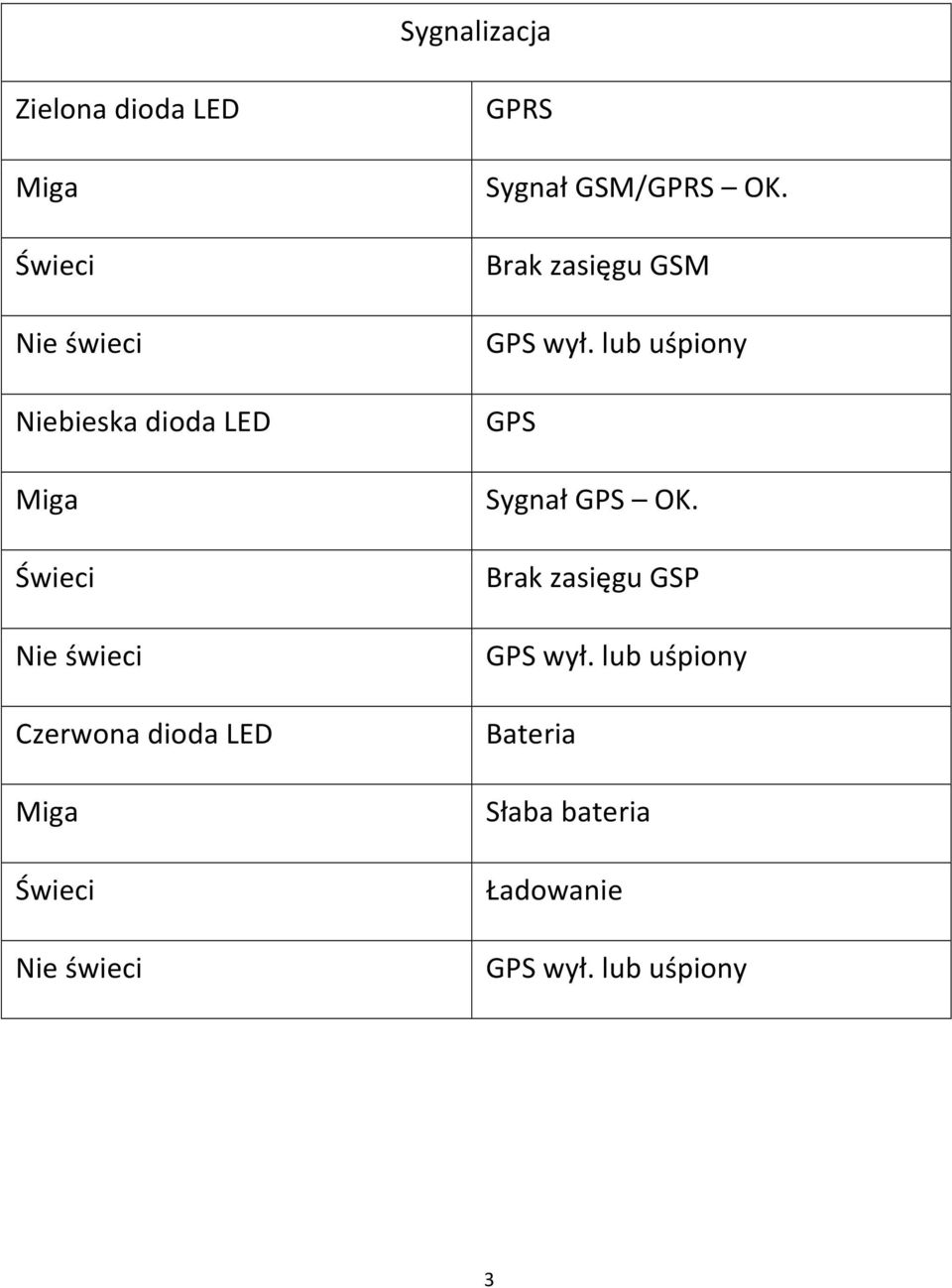

3 Sygnalizacja Zielona dioda LED Miga Świeci Nie świeci Niebieska dioda LED Miga Świeci Nie świeci Czerwona dioda LED Miga Świeci Nie świeci GPRS Sygnał GSM/GPRS OK. Brak zasięgu GSM GPS wył. lub uśpiony GPS Sygnał GPS OK. Brak zasięgu GSP GPS wył. lub uśpiony Bateria Słaba bateria Ładowanie GPS wył. lub uśpiony 3

4 Instalacja - karta SIM Karta SIM powinna umożliwiać wysyłanie SMS oraz zawierać pakiet Internetowy. Przy pierwszym podłączeniu baterię należy ładować ok 8-12 godz. Kolejne ładowania wymagają czasu 3-5 godz. Uwaga: Baterii typu Li- ion nie należy uderzać! Trzymać z dala od ognia!!! Po naładowaniu lokalizator włącza się przytrzymując przycisk do momentu zaświecenia LED 4

5 Konfiguracja urządzenia 1. Sprawdź czy masz telefonie dostęp do Internetu. 2. Zainstaluj aplikację AngelGTS na swoim smartfonie. 3. Zarejestruj się i zaloguj na swoje konto. 4. Uwaga- jeśli chcesz dodać urządzenie do innego konta, najpierw usuń je z bieżącego. 5

6 Konfiguracja urządzenia W menu głównym wybierz opcję Dodaj urządzenie. Uzupełnij dane urządzenia: o Nazwa urządzenia- dowolna, o IMEI znajduje się na urządzeniu, o Numer SIM numer karty SIM włożonej do urządzenia, o Rodzaj wybierz TK909, o Kolor trasy wybierz kolor, którym będzie oznaczane urządzenie na mapie, o Ikona urządzenia wybierz pasującą ikonę. 6

7 Konfiguracja podstawowa Po dodaniu urządzenia rozpocznie się konfiguracja podstawowa za pomocą wysyłania smsów. Aplikacja poprowadzi Cię przez kolejne ustawienia. W czasie konfiguracji należy podać następujące dane: o Numer administratora podaj numer telefonu, z którego będziesz zarządzał lokalizatorem (należy podać numer telefonu, na którym zainstalowano AngelGTS), o Adres IP adres IP i port są już ustawione, ale należy wysłać SMS do lokalizatora, o APN podaj APN operatora karty, która znajduje się w urządzeniu (najczęściej nazwa to internet, a pozostałe pola są puste). Oraz uruchomić tryb GPRS aby dane były wysyłane na serwer i wizualizowane na mapie w smartfonie. 7

8 Konfiguracja podstawowa uwagi W czasie konfiguracji będzie pojawiać się pole hasło automatycznie jest wpisana domyślna wartość, ale jeśli hasło zostało wcześniej zmienione, należy to uwzględnić. Na każdym z ekranów należy potwierdzić wysłanie SMS- a. Jeżeli wszystkie poprzednie kroki tego poradnika zostały wykonane i lokalizator znajduje się w zasięgu GSM, to powinien wysyłać potwierdzenia odebrania kolejnych parametrów. Po zakończeniu konfiguracji urządzenie powinno być widoczne na mapie, jeśli jest w zasięgu GPS. 8

9 Ustawienia zaawansowane Hasło domyślne to , wymagane do autentykacji niektórych poleceń, Tryb monitoringu (modele z mikrofonem) lokalizacja GPS lub tryb nasłuchu, Tryb GPRS przesył danych na platformę AngelGTS, Numery SOS (modele z przyciskiem SOS) wysyłanie SMS- a z lokalizacją oraz połącznie na zdefiniowane numery, Strefa czasowa (dla Polski +1) Tryb uśpienia dla wydłużenia czasu pracy na baterii można ustawić przejście w tryb uśpienia po określonym czasie (wzbudzenie przez smsa lub połączenie tel.) lub przy braku ruchu i wstrząsów (wzbudzenie przez ruch, rekomendowane dla lokalizatorów pojazdów). Częstotliwość pozycjonowania w ruchu rekomendowane sek. Częstotliwość pozycjonowania postojowego np. 300 sek. Przywrócenie ustawień fabrycznych resetuje wszystkie ustawienia z wyjątkiem numeru administratora. Restart restartuje i ponownie uruchamia lokalizator. 9

10 Alerty 10

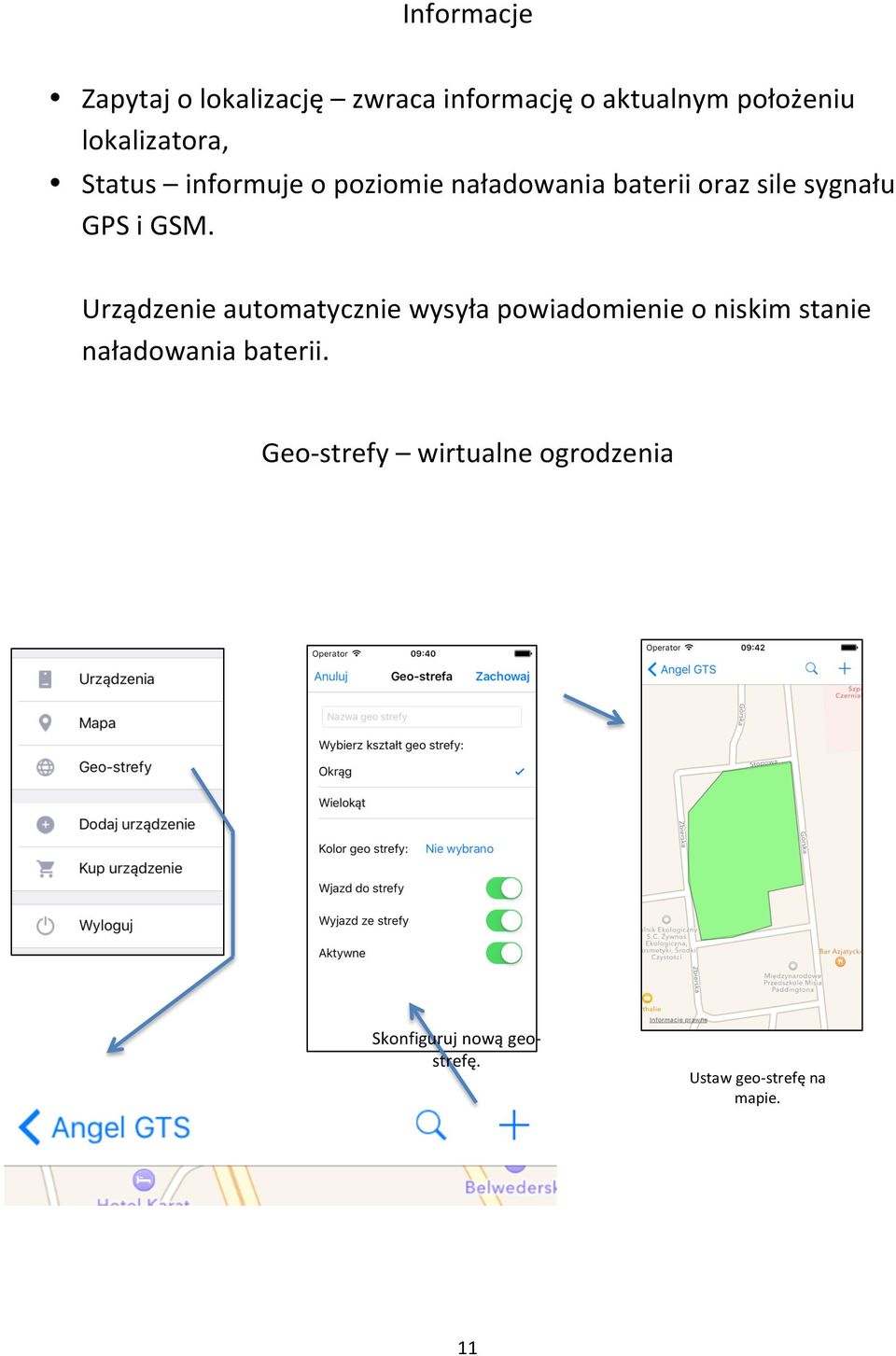

11 Informacje Zapytaj o lokalizację zwraca informację o aktualnym położeniu lokalizatora, Status informuje o poziomie naładowania baterii oraz sile sygnału GPS i GSM. Urządzenie automatycznie wysyła powiadomienie o niskim stanie naładowania baterii. Geo- strefy wirtualne ogrodzenia Skonfiguruj nową geo- strefę. Ustaw geo- strefę na mapie. 11

12 Ekran główny Kliknięcie na nazwę wyświetli ikony funkcyjne urządzenia. Edycja urządzenia i wysyłanie poleceń. Zaznaczenie ikony sprawi, że urządzenie będzie wyświetlane na mapie. Przejście do ekranu mapy. Wykonanie połączenia telefonicznego z urządzeniem. Usunięcie urządzenia. Opcje udostępniania pozwalają na dzielenie się urządzeniem z innymi użytkownikami aplikacji Angel GTS. Wyświetlenie alertów geo- stref. 12

13 Ekran mapy Odświeżenie informacji o położeniu z serwera Angel GTS. Odnalezienie urządzenia na mapie. Ustawienie przedziału czasowego wyświetlania trasy od ostatniego odczytu pozycji. 13

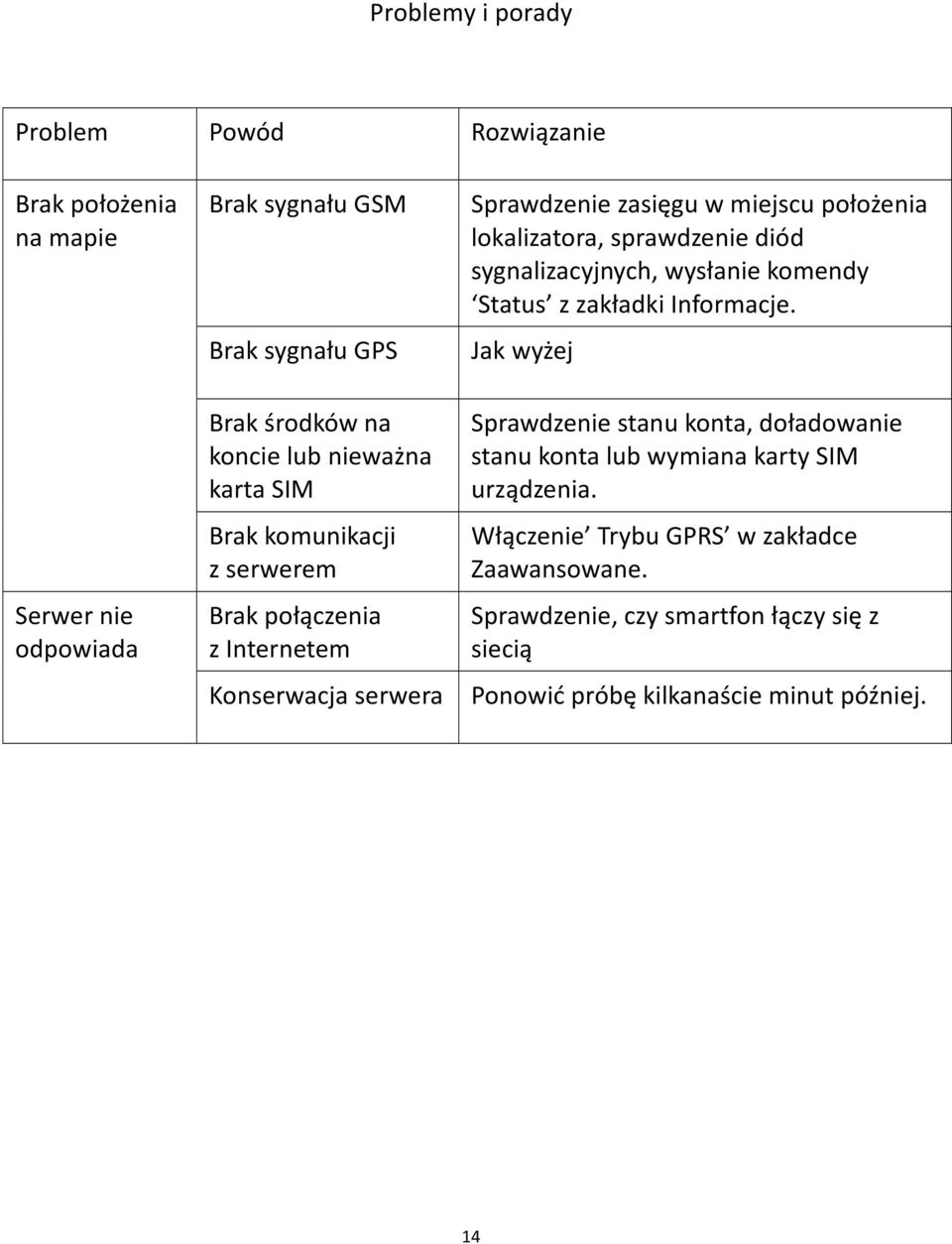

14 Problemy i porady Problem Powód Rozwiązanie Brak położenia na mapie Serwer nie odpowiada Brak sygnału GSM Brak sygnału GPS Brak środków na koncie lub nieważna karta SIM Brak komunikacji z serwerem Brak połączenia z Internetem Konserwacja serwera Sprawdzenie zasięgu w miejscu położenia lokalizatora, sprawdzenie diód sygnalizacyjnych, wysłanie komendy Status z zakładki Informacje. Jak wyżej Sprawdzenie stanu konta, doładowanie stanu konta lub wymiana karty SIM urządzenia. Włączenie Trybu GPRS w zakładce Zaawansowane. Sprawdzenie, czy smartfon łączy się z siecią Ponowić próbę kilkanaście minut później. 14
