1 ST-DVW - stalowy, kwadratowy nawiewnik wirowy o pojedynczo regulowanych kierownicach przeznaczony do montażu w skrzynce rozprężnej ST-DRW - stalowy, okrągły nawiewnik wirowy o pojedynczo regulowanych kierownicach przeznaczony do montażu w skrzynce rozprężnej Zastosowanie: Nawiewniki wirowe ST-DVW oraz ST-DRW znajdują zastosowanie w pomieszczeniach użyteczności publicznej oraz przemysłowych. Ruch wirowy strumienia powietrza wymuszony jest poprzez odpowiednie rozmieszczenie kierownic w płycie czołowej nawiewników. Strumień nawiewanego powietrza powoduje podwyższoną indukcję powietrza w pomieszczeniu. Kierownice umożliwiają jakościową regulację strumienia jak również pozwalają wpływać na kierunek rozchodzenia się nawiewanego powietrza. Nawiewniki te stosuje się w pomieszczeniach o wysokościach od 2,6 [m] do 4 [m], przy maksymalnej różnicy temperatur pomiędzy temperaturą powietrza nawiewanego, a temperaturą powietrza w pomieszczeniu równą -10 [K] dla chłodzenia i odpowiednio 10 [K] dla ogrzewania. Konstrukcja: Płyta czołowa nawiewników wykonana jest z blachy stalowej ocynkowanej. Płyta czołowa mocowana jest do skrzynki rozprężnej przy użyciu wkrętów lub śruby centralnej. Malowana jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice wykonano z tworzywa sztucznego.

2 Wielkości i powierzchnie efektywne: Nawiewniki dostępne są w wielkościach (Aef powierzchnia efektywna, V - strumień objętości powietrza przy średniej prędkości wypływu na wylocie z nawiewnika podanej w tabeli ): Wersje: Wielkość [mm] Ilość lamelek Aef [m 2 ] V [m 3 /h] 3 [m/s] 5 [m/s] 7 [m/s] , , , , , , , nawiewna - wywiewna (bez kierownic) Wersja wywiewna może być stosowana między innymi do przewietrzania przestrzeni międzystropowych.

3 Rodzaje płyt czołowych: - nawiewnik wirowy kwadratowy ST-DVW: Możliwe jest alternatywne wykonanie wariantów z 8, 16, 24 i 32 lamelami w płycie czołowej 595 x 595 [mm] dostosowanej do montażu w podwieszanym suficie kasetonowym. - nawiewnik wirowy okrągły ST-DRW: Możliwe jest wykonanie nietypowych nawiewników o innym rozmiarze płyty czołowej, innym układzie lameli lub z lamelami o podwójnej długości. Wpływ ustawienia kierownic na rozpływ powietrza:

4 Przykładowe możliwości ustawienia kierownic dla różnego ukształtowania strumienia nawiewanego powietrza: Wymiary: - ST-DVW - ST-DRW Wielkość [mm] A [mm]

5 Strata ciśnienia i charakterystyka akustyczna przy różnym kącie ustawienia kierownic: 90 - max. otwarcie, 45 - otwarcie do połowy

6 Odległości wpływające na formowanie się strumienia powietrza przy chłodzeniu i nawiewie izotermicznym:

7 Określenie stosunku różnic temperatur:

8 Określenie prędkości strumienia powietrza w górnej granicy strefy przebywania ludzi:

9 Sposób montażu nawiewników ST-DVW oraz ST-DRW do skrzynki rozprężnej: - za pomocą śruby centralnej -za pomocą wkrętów Sposób montażu nawiewników ST-DVW w wykonaniu do zabudowy w stropach kasetonowych ( 595 x 595 [mm] ) : Nawiewniki mogą być stosowane do skrzynek rozprężnych montowanych: - swobodnie - do płaszczyzny stropu - w płaszczyźnie stropu

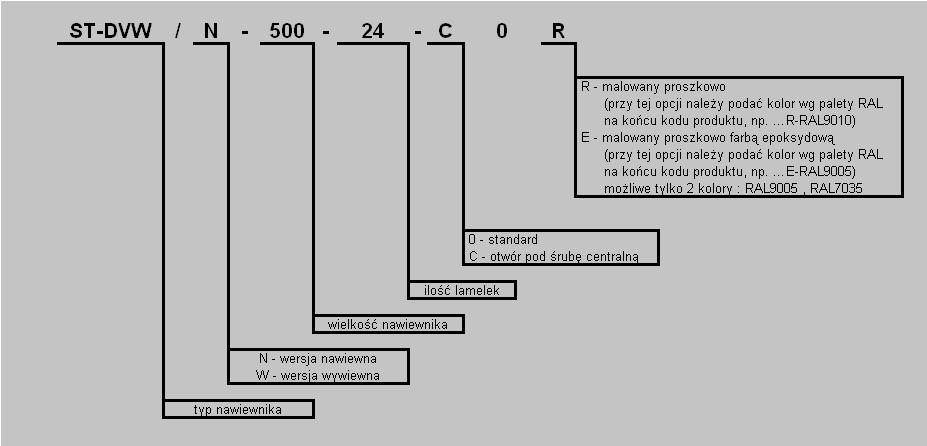

10 Przykład zamówienia:
