^ OPIS OCHRONNY PL 60786

Transkrypt

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA ^ OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 (2l) Numer zgłoszenia: i) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: E04H 12/08 Słup stalowy, szczególnie do świetlnej sygnalizacji ulicznej (43) Zgłoszenie ogłoszono: BUP 20/00 ( 73) Uprawniony z prawa ochronnego: Bogacki Adolf, Szczecin, PL Bogacki Jerzy, Ostoja, PL (4L/ O udzieleniu prawa ochronnego ogłoszono: WUP 10/04 (jj2) Twórcawzoru użytkowego: Adolf Bogacki, Szczecin, PL Jerzy Bogacki, Ostoja, PL 00

2 /foq//oc\ Słup stalowy} szczególnie do świetlnej sygnalizacji ulicznej Przedmiotem wzoru użytkowego jest słup stalowy, szczególnie przeznaczony do instalowania na nim świetlnej sygnalizacji ulicznej lub lamp oświetleniowych. Znany jest z polskiego opisu zgłoszeniowego wzoru użytkowego W słup oświetleniowy, którego część pionowa jest wykonana z trzech rur, z których każda ma przekrój poprzeczny kolisty i jednakową średnicę zewnętrzną na całej swojej długości. Średnice poszczególnych rur są różne, zmniejszają się od podstawy ku wierzchołkowi słupa. Rury są osadzone i ustalone swoimi końcówkami jedna w drugiej. Wewnątrz górnej rury,o najmniejszej średnicy, osadzona jest końcówka wysięgnika, na którym mocuje się lampę oświetleniową. Wysięgnik ma kształt rury o przekroju kolistym, o jednakowej średnicy zewnętrznej na całej swojej długości i składa się z części wygiętej łukowo i ramienia o prostoliniowej osi, położonego ukośnie, pod kątem rozwartym względem pionu. Rura wysięgnika zakończona jest pierścieniem ustalającym i wsunięta suwliwie^w górną rurę pionowej części słupa, o najmniejszej średnicy. Na tej rurze wysięgnika zamocowana jest kołnierzowa opora która jest osadzona na powierzchni czołowej rury o najmniejszej średnicy. Słup ma u dołu prostokątną wnękę zamkniętą pokrywą. W górnej części rury o największej średnicy osadzony jest zaczep w postaci krążka z otworem, a dolny koniec rury o mniejszej średnicy zakończony jest stopą w postaci krążka z otworem. Stopa jest połączona z zaczepem śrubami. Na zewnętrznej ściance rury o mniejszej średnicy jest przyspawana kołnierzowa opora, która jest osadzona na powierzchni czołowej rury o największej średnicy. Górna rura o najmniejszej średnicy zakończona jest u dołu stabilizującym krążkiem z otworem montażowym, wpuszczonym suwliwie wewnątrz rury o mniejszej średnicy. Górna rura o najmniejszej średnicy ma osadzoną mocującą porę, która jest osadzona na powierzchni czołowej rury o mniejszej średnicy.

3 -2- Znany jest z polskiego opisu ochronnego wzoru użytkowego Ru słup oświetleniowy, którego część pionowa jest wykonana z dwóch rur o przekrojach poprzecznych kolistych i średnicach zewnętrznych jednakowych na całej długości rur, u dołu ma rurę o średnicy większej, a w niej osadzona jest i zamocowana końcówka rury o średnicy mniejszej. W górnym końcu rury o średnicy większej, na jej wewnętrznej ściance przyspawany jest zaczep w postaci pierścienia położonego nad wnęką montażową. Jeden koniec rury o mniejszej średnicy jest zakończony stopą w postaci przyspawanego krążka, który położony jest wewnątrz rury nad tym zaczepem i przymocowany jest do niego śrubami ściągającymi obydwie rury. W górnej części rury o średnicy mniejszej osadzony jest wysięgnik lampy zawierający część łukową i ramię o prostoliniowej osi, położone ukośnie pod kątem rozwartym względem pionu. Wysięgnik wykonany jest z rury o przekroju poprzecznym kolistym i średnicy zewnętrznej jednakowej na całej długości. Znany jest z polskiego opisu zgłoszeniowego wynalazku P uliczny słup sygnalizacyjno-oświetleniowy który składa się z pionowej części w postaci rury o przekroju kolistym i średnicy zewnętrznej jednakowej na całej jej długości oraz z wysięgnika składającego się z wygiętej łukowo części oraz połączonym z nią trwale ramieniem o prostoliniowej osi, usytuowanym pod kątem rozwartym względem pionu. Część łukowa wykonana jest z rury o przekroju kolistym i średnicy zewnętrznej jednakowej na całej swojej długości, zaś ramię złożone jest z połączonych ze sobą trwale dwóch rur, stożkowej rury środkowej w kształcie stożka ściętego i rury końcowej o jednakowej średnicy zewnętrznej na całej swojej długości. Znany jest również słup stalowy o pionowej części wykonanej z rury o kształcie powierzchni bocznej stożka ściętego. Słup według wzoru użytkowego, zawierający pionową część w postaci rury w kształcie stożka ściętego, połączonej rozłącznie z wysięgnikiem posiadającym wygięcie łukowe wyróżnia się tym, że rura wysięgnika ma kształt stożka ściętego, którego większa podstawa jest połączona z pionową częścią słupa. Pionowa część słupa i wysięgnik stykają się ze sobą czołowo, przy czym w miejscu styku średnice wysięgnika i pionowej części słupa są w przybliżeniu równe. Słup ma wewnątrz stożkową tuleję łączącą, usytuowaną na styku czołowym jego pionowej części i wysięgnika, która to tulejajest połączona ze ściankami obydwóch rur rozłącznie, za pomocą śrub. Zaletami słupa według wzoru jest prosta jego budowy, lekkość konstrukcji,

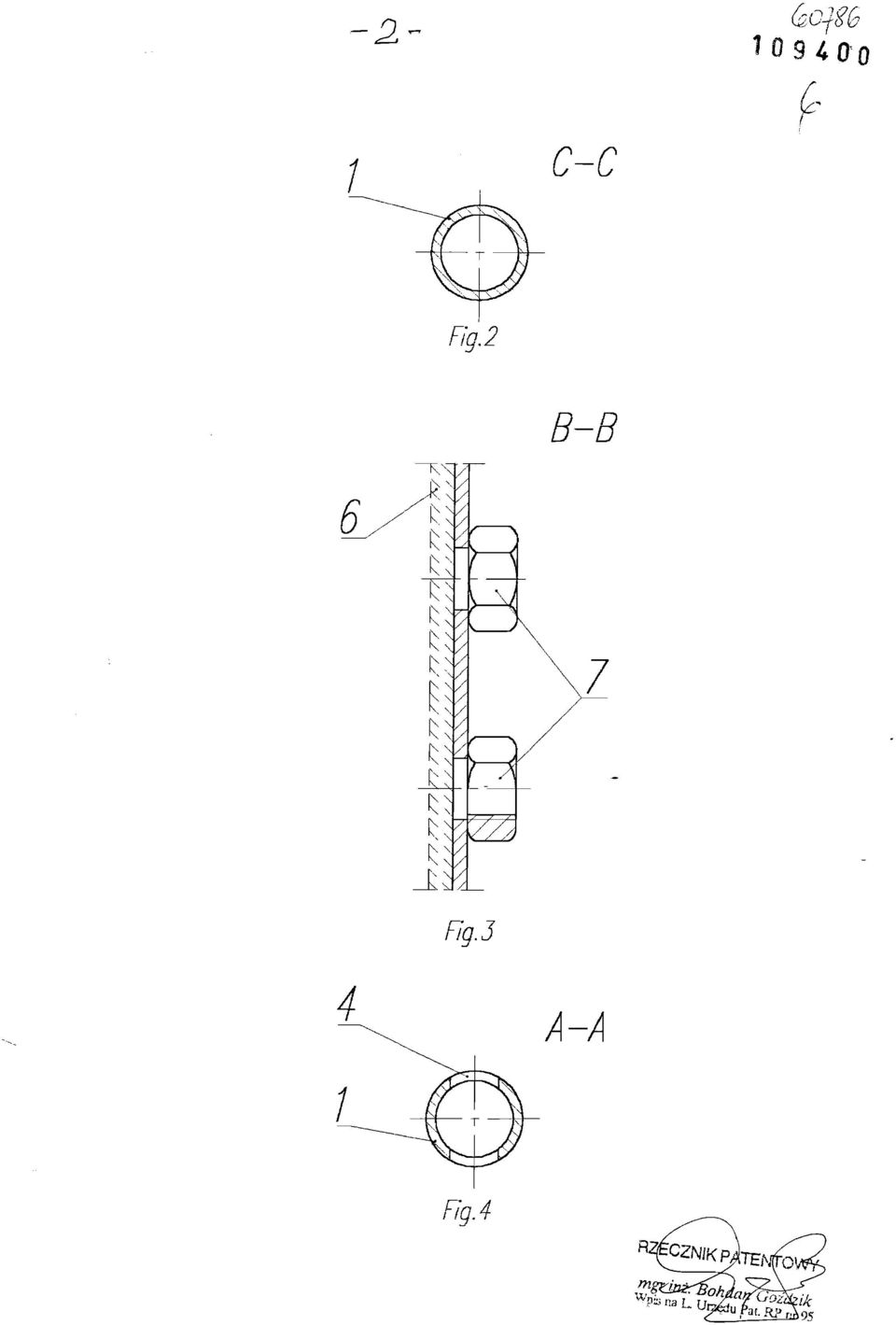

4 -3- łatwość montażu, a ponadto smukły i estetyczny kształt. Przedmiot wzoru użytkowego przedstawiony jest na rysunku, na którym fig. 1 przedstawia słup w widoku z boku, fig,. 2 przedstawia pionową część słupa w przekroju poprzecznym w płaszczyźnie C-C na fig. 1, fig. 3 przedstawia fragment połączenia pionowej części słupa z wysięgnikiem w przekroju wzdłużnym B-B na fig.l, fig. 4 przedstawia część pionową słupa w przekroju poprzecznym w płaszczyźnie A-A na fig. 1. Słup według wzoru użytkowego składa się z części pionowej i i wysięgnika 3_. Pionowa część 1 słupa wykonana jest z rury stalowej i ma kształt stożka ściętego i jest połączona u góry z wysięgnikiem^.wysięgnik 3. wykonany jest z rury i ma wygięcie łukowe 2 przechodzące w ramię o prostoliniowej osi. Rura wysięgnika 2 ma również kształt stożka ściętego. Średnica większej podstawy stożkowej rury wysięgnika jest w przybliżeniu równa ze średnicą mniejszej podstawy stożka pionowej części słupa tak, że po zmontowaniu słupa miejsce połączenia jest prawie niedostrzegalne, a słup w całości sprawia wrażenie monolitycznego stożka o dużej smukłości wygiętego w części górnej, co jest również korzystne ze względów estetycznych. Pionowa część 1 słupa zawiera u podstawy górny otwór podłużny 4 oraz dolny otwór podłużny 5, które służą do wciągnięcia elektrycznych przewodów zasilających i umieszczenia w nim oraz zamocowania osprzętu elektrycznego, połączonego z sygnalizatorami świetlnymi zamocowanymi na końcu ramienia wysięgnika 3., nie uwidocznionymi na rysunku. Pionowa część słupa i połączona jest z wysięgnikiem 3. przy pomocy stożkowej tulei łączącej 6 umieszczonej wewnątrz rur, na ich styku, dociśniętej śrubami 7 przechodzącymi przez prostopadłe otwory w tych obydwóch rurach. RZECZNIK PATENTOWY J\2\, r r 7 mór inż. Tdresa Biegała I ' I RĘCZNIK PATENTOM 1 mgr Inź. TeresaBiega?* ul. Białostocka 28, [el Szczecin

5 Zastrzeżenia ochronne l.słup stalowy? szczególnie do świetlnej sygnalizacji ulicznej zawierający pionową część w postaci rury w kształcie stożka ściętego, połączonej rozłącznie z wysięgnikiem w postaci rury zawierającej wygięcie łukowe znamienny tym, że rura wysięgnika (3) ma kształt stożka ściętego, którego większa podstawa jest połączona z pionową częścią (1) słupa. 2. Słup według zastrz. 1 znamienny tym, że jego pionowa część (1) i wysięgnik (3) stykają się ze sobą czołowo, przy czym w miejscu styku średnice wysięgnika i części słupa są w przybliżeniu sobie równe. pionowej 3. Słup według "zastrz. 1 znamienny tym, że ma wewnątrz stożkową tuleję łączącą (6) usytuowaną na styku czołowym pionowej części (i) i wysięgnika (3.), przy czym tuleja jest połączona ze ściankami rur rozłącznie.!: RZECZNIK PATENTutf* mgr inż. Teresa Biegała ul. Białostocka 28, tel Szczecin

6 -A- ^ (ogttc, o 9 4 a e t) Fig.1

7 -2- '0 9^00 C-C B-B Fig.3
