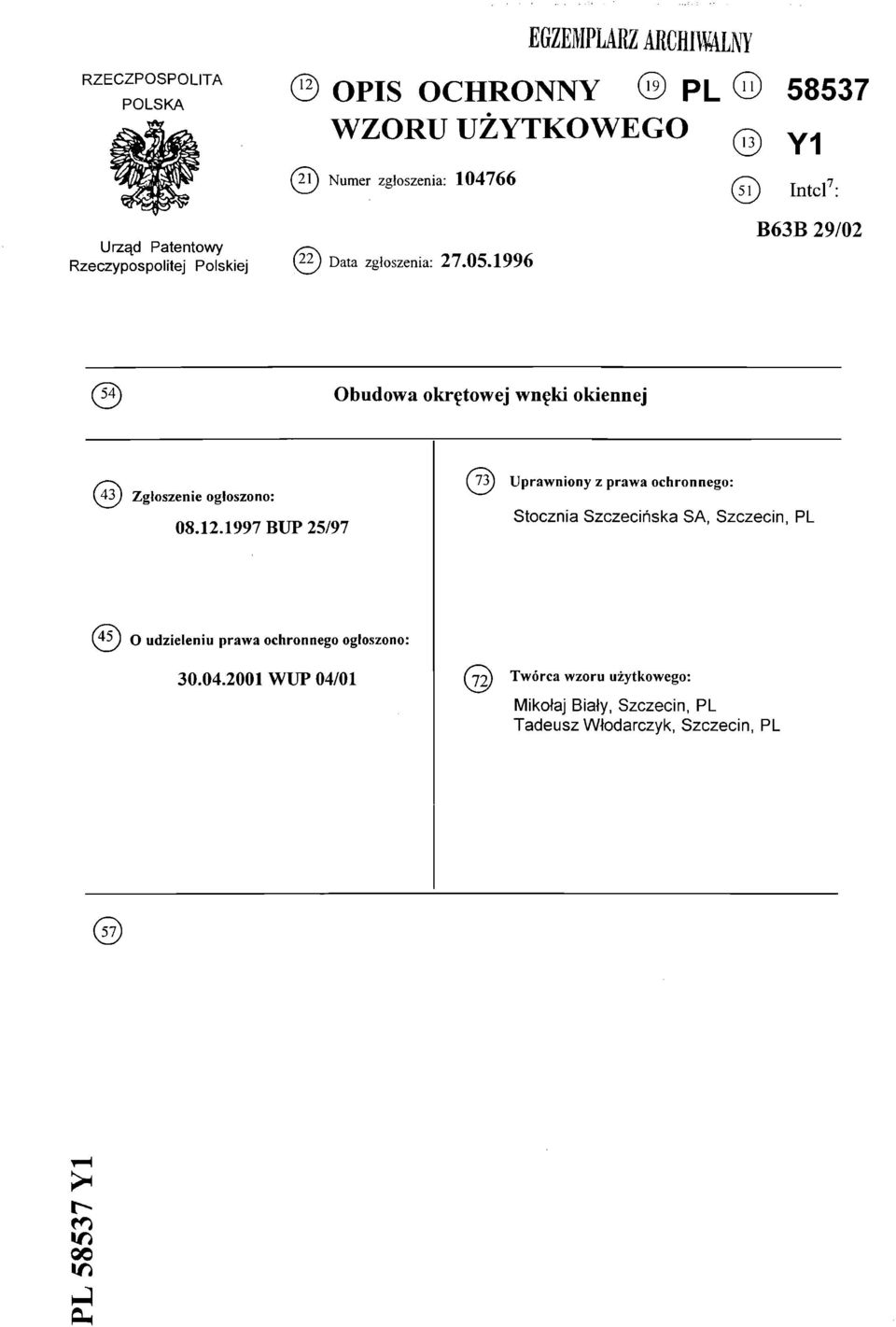

1 RZECZPOSPOLITA POLSKA EGZEMPLARZ ARCHimNY 3 OPIS OCHRONNY PL WZORU UŻYTKOWEGO q yi (2\j Numer zgłoszenia: /""N T. \lm Urząd Patentowy Rzeczypospolitej Data zgłoszenia: B63B 29/02 Obudowa okrętowej wnęki okiennej (43) Zgłoszenie ogłoszono: BUP 25/97 Uprawniony z prawa ochronnego: Stocznia Szczecińska SA, Szczecin, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 04/01 Twórca wzoru użytkowego: Mikołaj Biały, Szczecin, PL Tadeusz Włodarczyk, Szczecin, PL -

2 Ru m&>\- Obudowa okrętowej wnęki okiennej Przedmiotem wzoru użytkowego jest obudowa okrętowej wnęki okiennej formowana z tworzyw sztucznych, a przeznaczona dla bytowych pomieszczeń okrętowych. Z polskiego opisu patentowego Nr znany jest segment okienny, stanowiący dekoracyjną obudowę okna lub iluminatora okrętowego. Znany ten segment ma prostokątną obudowę okienną z przytwierdzoną do niej od czoła płytą, którajest przesuwna teleskopowo na wewnętrznych powierzchniach obudowy ściennej. Obudowa okiennajest przy tym połączona trwale z obramowaniem okna, zaś obudowa ścienna zawieszona jest na nośnikach pionowych. Nadto płyta wewnętrzna ma zagięte obrzeże, na którym jest uformowane rowkowe zagłębienie, zaś w zagłębieniu tym osadzonyjest element uszczelniający. Inne rozwiązanie techniczne segmentu okiennego znane jest z polskiego opisu patentowego Nr Zgodnie z tym rozwiązaniem obudowa ścienna segmentu okiennego wsparta na nośnikach pionowych zaopatrzona jest w przesuwną ramę kompensacyjną, zaś obudowa okienna zaopatrzonajest w płytę z otworem o powierzchni czołowej większej od powierzchni ramy kompensacyjnej. Nadto obudowa ścienna z przytwierdzonym do niej obramowaniem jest zamocowana do pionowych nośników za pomocą wkrętów i tulejek dystansowych, przy czym wkręty przykryte są za pomocą sprężystego elementu maskującego, dociskającego obudowę do płyty okiennej. Z europejskiego zgłoszenia patentowego Nr znane jest rozwiązanie techniczne dwuczęściowej obudowy okiennej o zarysie prostokątnym, składającej się z

3 -zczęści wewnętrznej osadzonej w otworze okiennym ściany pomieszczenia i drugiej części tej obudowy przytwierdzonej do obrzeży wspomnianego otworu okiennego. Obudowa okienna w całości zmontowana i osadzona w otworze okiennym ma kształt krótkiego odcinka tunelu o zarysie prostokątnym, zaś zintegrowany zespół szyb okiennych osadzony jest w pierwszej wewnętrznej części obudowy, w płaszczyźnie ściany pomieszczenia. Istota wzoru użytkowego polega na tym, że obudowa okrętowej wnęki okiennej ma tunelowy i zwężający się korpus, którego otwór wejściowy jest obramowany bezkońcowym profilem maskującym przesuwnym w tym otworze oraz ma drugi mniejszy otwór wyjściowy usytuowany w płycie podstawy położonej w płaszczyźnie przyokiennej, przy czym w dolnej ścianie korpusu jest uformowana niecka ściekowa z wypukłym progiem, natomiast profil maskujący ma ukształtowaną listwę wypełniającą, której końcówka zwróconajest ku wewnętrznej powierzchni korpusu, zaś równoległa do jego otworu wejściowego listwa licowajest zakończona listwą przylgowa, usytuowaną skośnie do płaszczyzny otworu wejściowego. Dalszą cechą istotną wzoru użytkowego jest to, że wypukły próg jest usytuowany między niecką ściekową a płaszczyzną otworu wejściowego w korpusie. Zastosowanie obudowy według wzoru użytkowego wpływa na poprawę estetyki okrętowych pomieszczeń bytowych, przy jednoczesnym zmniejszeniu sumarycznej pracochłonności koniecznej do zainstalowania okien w tych pomieszczeniach. Nadto zastosowany kształt obudowy umożliwia prawidłowe ich zainstalowanie, nawet wówczas gdy występują znaczne odchyłki od konstrukcyjnie założonego położenia tak otworu na obudowę w ścianie szalunkowej, jak i okna w ścianie nadbudówki. Przedmiot wzoru użytkowego objaśniony jest szczegółowo w opisie jego wykonania oraz zilustrowanyjest na rysunku. Fig. 1 tego rysunku przedstawia przy tym obudowę według wzoru użytkowego w widoku od jej strony licowej, fig. 2 rysunku przedstawia tę samą obudowę w przekroju dokonanym poziomą płaszczyzną środkową, fig. 3 przedstawia również tę samą obudowę lecz pokazaną w przekroju dokonanym pionową płaszczyzną symetrii i wreszcie fig. 4 pokazuje w powiększeniu fragment obrzeża rzeczonej obudowy.

4 -3- Obudowa okrętowej wnęki okiennej wykonana zgodnie z wzorem użytkowym składa się z cienkościennego, skorupowego korpusu J_i bezkońcowego profilu maskującego 2 o zarysie prostokątnym. Korpus i ma część prostopadłościenną jj_ połączoną integralnie z częścią pryzmatyczną 12, zakończoną płytą podstawy 1J3, w której jest wykonany otwór wyjściowy 14. Otwór wejściowy f5 korpusu JJest usytuowany w płaszczyźnie licowej obudowy, pokrywającej się przy tym z powierzchnią ściany szalunkowej Ą, natomiast płyta podstawy f3 oraz otwór wyjściowy i4 usytuowane są w płaszczyźnie przyokiennej. Obudowa według wzoru użytkowego jest na obrzeżu w płaszczyźnie otworu wejściowego zamocowana do ściany szalunkowej za pomocą elementów łącznikowych, do których to elementów jest również przytwierdzony profil maskujący 2. W dolnej części korpusu i uformowana jest niecka ściekowa i6 oddzielona od przestrzeni otworu wejściowego za pomocą wypukłego progu J/7. Profil maskujący 2 przylega do obrzeża otworu wejściowego.15. korpusu i oraz przylega jednocześnie profil ten do powierzchni ściany szalunkowej Ą. Profil maskujący ma kształt bezkońcowego pasa o zarysie prostokątnym, przy czym pas ten w przekroju poprzecznym uformowany jest przez zagięcie do wewnątrz jego obrzeży. W przekroju poprzecznym profilu maskującego 2 wyróżnić można listwę bazowa 21 równoległą do powierzchni obrzeża korpusu i oraz listwę wypełniającą 22 i listwę licową 23, które są prostopadłe do listwy bazowej, a także listwę przylgową 24 usytuowaną skośnie do płaszczyzny otworu wejściowego ]_5.

5 Zastrzeżenia ochronne 1. Obudowa okrętowej wnęki okiennej zawierająca cienkościenny, skorupowy korpus, znamienna tym,że tunelowy i zwężający się korpus L1} jest w płaszczyźnie jego otworu wejściowego (15) obramowany bezkońcowym profilem maskującym (2) przesuwnym w tym otworze oraz ma drugi, mniejszy otwór wyjściowy (14) usytuowany w płycie podstawy (13) położonej w płaszczyźnie przyokiennej, przy czym w dolnej ścianie korpusu jest uformowana niecka ściekowa (16) z wypukłym progiem (17), natomiast profil maskujący ma ukształtowaną listwę wypełniającą (22), której końcówka zwrócona jest ku wewnętrznej powierzchni korpusu, zaś równoległa do jego otworu wejściowego listwa licowa (23) profilu jest zakończona listwą przylgową (24), usytuowaną skośnie do płaszczyzny otworu wejściowego. 2. Obudowa według zastrz. 1, znamienna tym, że wypukły profil (17) jest usytuowany między niecką ściekową (16), a płaszczyzną otworu wejściowego (15) w korpusie (1). mz, Zenon Wdowia* nzej&riik Patentowy ^ \

6 5&Sbf ^0478] Rg.1 y ztćz-^t

7 źf^&& "-CC msiy '0476 Fig. 2

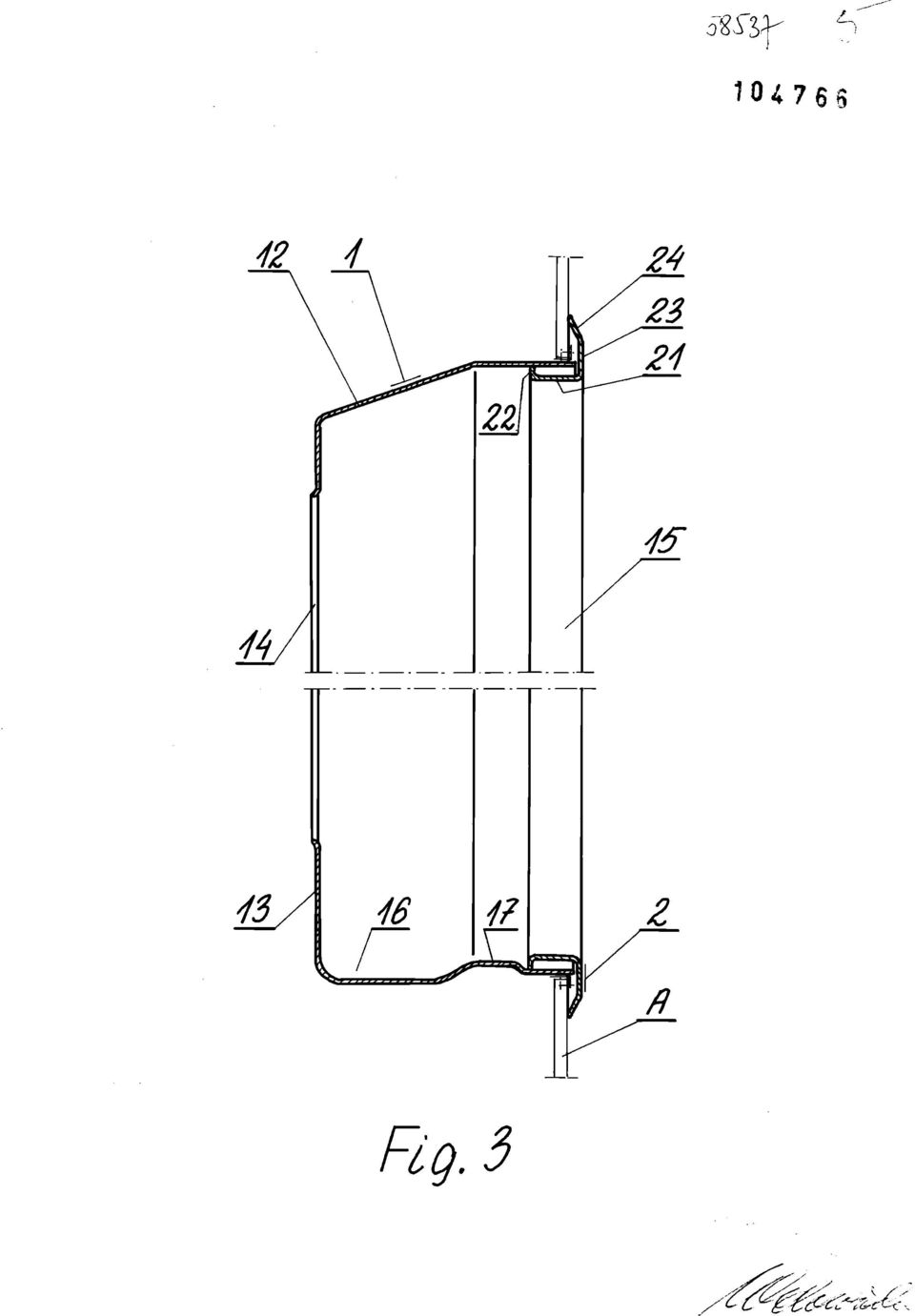

8 o 8^ ? 4 Fig. 3

9 /' '04766 FigJ
