(12) OPIS PATENTOWY (19)PL (11) (13) B1 PL B1 B65G 57/28 B65H 29/38 B65B 35/22 RZECZPOSPOLITA POLSKA. (21 ) Numer zgłoszenia:

Transkrypt

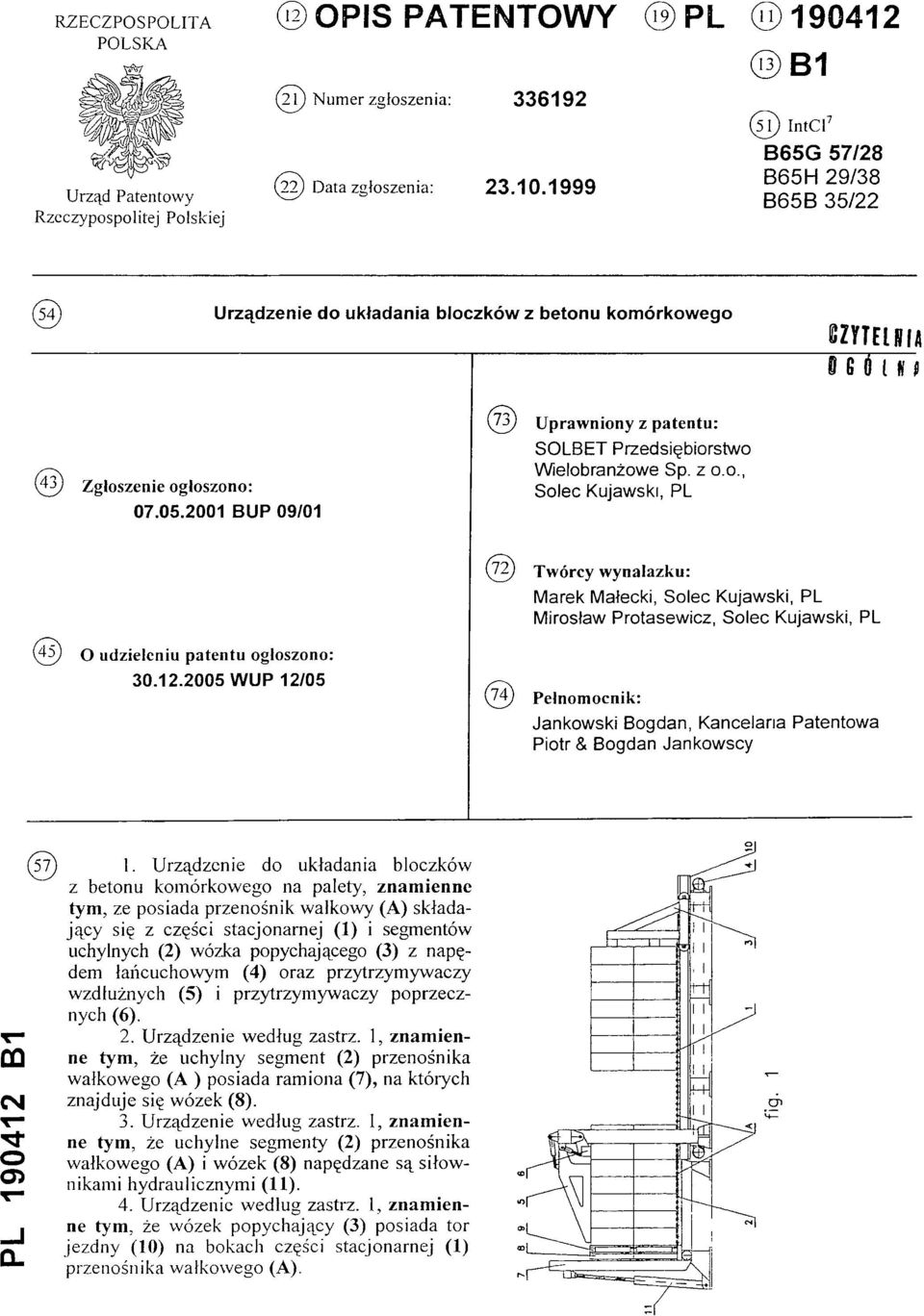

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19)PL (11) (21 ) Numer zgłoszenia: (22) Data zgłoszenia: (13) B1 (51) IntCl7 B65G 57/28 B65H 29/38 B65B 35/22 (54) Urządzenie do układania bloczków z betonu komórkowego (43) Zgłoszenie ogłoszono: BUP 09/01 (73) Uprawniony z patentu: SOLBET Przedsiębiorstwo Wielobranżowe Sp. z o.o., Solec Kujawski, PL (72) Twórcy wynalazku: Marek Małecki, Solec Kujawski, PL Mirosław Protasewicz, Solec Kujawski, PL (45) O udzieleniu patentu ogłoszono: WUP 12/05 (74) Pełnomocnik: Jankowski Bogdan, Kancelaria Patentowa Piotr & Bogdan Jankowscy PL B1 (57) 1. Urządzenie do układania bloczków z betonu komórkowego na palety, znam ienne tym, ze posiada przenośnik wałkowy (A) składający się z części stacjonarnej (1) i segmentów uchylnych (2) wózka popychającego (3) z napędem łańcuchowym (4) oraz przytrzymywaczy wzdłużnych (5) i przytrzym ywaczy poprzecznych (6). 2. Urządzenie w edług zastrz. 1, znam ienne tym, że uchylny segment (2) przenośnika wałkowego (A ) posiada ramiona (7), na których znajduje się wózek (8). 3. U rządzenie w edług zastrz. 1, znam ienne tym, że uchylne segmenty (2) przenośnika wałkowego (A) i wózek (8) napędzane są siłownikami hydraulicznym i (11). 4. Urządzenie w edług zastrz. 1, znam ienne tym, że wózek popychający (3) posiada tor jezdny (10) na bokach części stacjonarnej (1) przenośnika wałkow ego (A). fig. 1

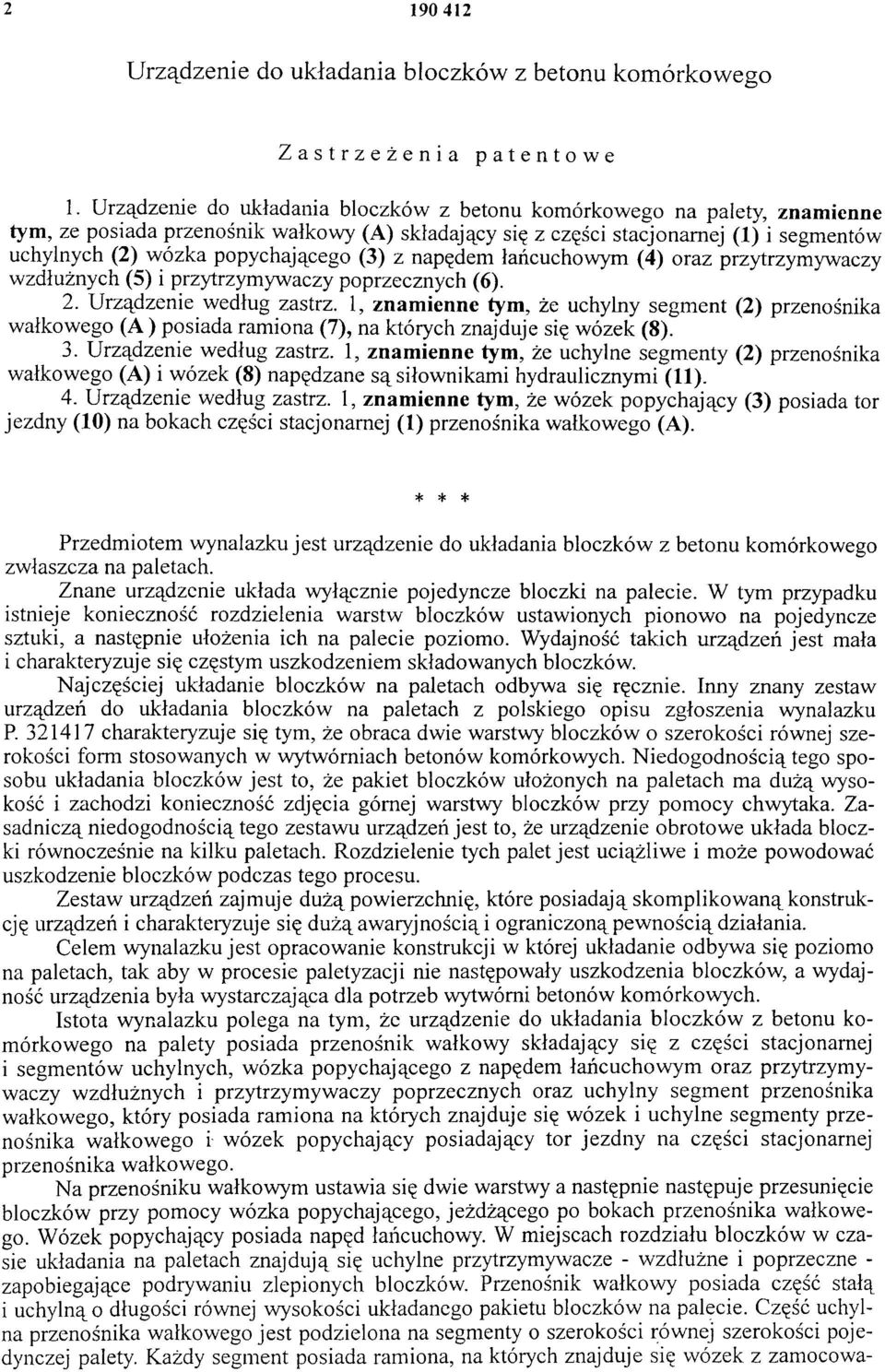

2 Urządzenie do układania bloczków z betonu komórkowego Zastrzeżenia patentowe 1. Urządzenie do układania bloczków z betonu komórkowego na palety, znamienne tym, ze posiada przenośnik wałkowy (A) składający się z części stacjonarnej (1) i segmentów uchylnych (2) wózka popychającego (3) z napędem łańcuchowym (4) oraz przytrzymywaczy wzdłużnych (5) i przytrzymywaczy poprzecznych (6). 2. Urządzenie według zastrz. 1, znamienne tym, że uchylny segment (2) przenośnika wałkowego (A ) posiada ramiona (7), na których znajduje się wózek (8). 3. Urządzenie według zastrz. 1, znamienne tym, że uchylne segmenty (2) przenośnika wałkowego (A) i wózek (8) napędzane są siłownikami hydraulicznymi (11). 4. Urządzenie według zastrz. 1, znamienne tym, że wózek popychający (3) posiada tor jezdny (10) na bokach części stacjonarnej (1) przenośnika wałkowego (A). * * * Przedmiotem wynalazku jest urządzenie do układania bloczków z betonu komórkowego zwłaszcza na paletach. Znane urządzenie układa wyłącznie pojedyncze bloczki na palecie. W tym przypadku istnieje konieczność rozdzielenia warstw bloczków ustawionych pionowo na pojedyncze sztuki, a następnie ułożenia ich na palecie poziomo. Wydajność takich urządzeń jest mała i charakteryzuje się częstym uszkodzeniem składowanych bloczków. Najczęściej układanie bloczków na paletach odbywa się ręcznie. Inny znany zestaw urządzeń do układania bloczków na paletach z polskiego opisu zgłoszenia wynalazku P charakteryzuje się tym, że obraca dwie warstwy bloczków o szerokości równej szerokości form stosowanych w wytwórniach betonów komórkowych. Niedogodnością tego sposobu układania bloczków jest to, że pakiet bloczków ułożonych na paletach ma dużą wysokość i zachodzi konieczność zdjęcia górnej warstwy bloczków przy pomocy chwytaka. Zasadniczą niedogodnością tego zestawu urządzeń jest to, że urządzenie obrotowe układa bloczki równocześnie na kilku paletach. Rozdzielenie tych palet jest uciążliwe i może powodować uszkodzenie bloczków podczas tego procesu. Zestaw urządzeń zajmuje dużą powierzchnię, które posiadają skomplikowaną konstrukcję urządzeń i charakteryzuje się dużą awaryjnością i ograniczoną pewnością działania. Celem wynalazku jest opracowanie konstrukcji w której układanie odbywa się poziomo na paletach, tak aby w procesie paletyzacji nie następowały uszkodzenia bloczków, a wydajność urządzenia była wystarczająca dla potrzeb wytwórni betonów komórkowych. Istota wynalazku polega na tym, że urządzenie do układania bloczków z betonu komórkowego na palety posiada przenośnik wałkowy składający się z części stacjonarnej i segmentów uchylnych, wózka popychającego z napędem łańcuchowym oraz przytrzymywaczy wzdłużnych i przytrzymywaczy poprzecznych oraz uchylny segment przenośnika wałkowego, który posiada ramiona na których znajduje się wózek i uchylne segmenty przenośnika wałkowego i wózek popychający posiadający tor jezdny na części stacjonarnej przenośnika wałkowego. Na przenośniku wałkowym ustawia się dwie warstwy a następnie następuje przesunięcie bloczków przy pomocy wózka popychającego, jeżdżącego po bokach przenośnika wałkowego. Wózek popychający posiada napęd łańcuchowy. W miejscach rozdziału bloczków w czasie układania na paletach znajdują się uchylne przytrzymywacze - wzdłużne i poprzeczne - zapobiegające podrywaniu zlepionych bloczków. Przenośnik wałkowy posiada część stałą i uchylną o długości równej wysokości układanego pakietu bloczków na palecie. Część uchylna przenośnika wałkowego jest podzielona na segmenty o szerokości równej szerokości pojedynczej palety. Każdy segment posiada ramiona, na których znajduje się wózek z zamocowa-

3 nąpaletą. Dalej urządzenie charakteryzuje się tym, że można odchylać każdy segment przenośnika wałkowego niezależnie od pozostałych. Korzystne skutki wynalazku polegają na tym, że dzięki uchylnym segmentom przenośnika wałkowego można układać bloczki na pojedynczych paletach o wymaganej wysokości pakietu. Zaletą techniczną wynalazku jest możliwość zmechanizowania czynności układania bloczków poziomo na palecie bez konieczności rozdzielania bloczków zdjętych z dna formy, czy też ułożonych na kilku paletach. Takie skojarzenie podanych środków umożliwia układanie bloczków transportowanych chwytakiem na urządzenie i transport palet z bloczkami w ózkami widłowymi. Urządzenie posiada zwartą budowę i zajmuje małą powierzchnię produkcyjną. Wydajność takiego urządzenia jest bardzo duża, przy czym wszystkie czynności związane z paletyzacją są zmechanizowane, co znacznie obniża koszty produkcji. Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia urządzenie w widoku z boku, fig. 2 urządzenie w widoku z góry. Urządzenie do układania bloczków na paletach składa się z części stacjonarnej 1 i segmentów uchylnych 2 przenośnika wałkowego A, wózka popychającego 3 z napędem łańcuchowym 4 oraz przytrzymywaczy wzdłużnych 5 i przytrzymywaczy poprzecznych 6. Uchylny segment 2 przenośnika wałkowego A posiada ramiona 7, na których znajduje się wózek 8 z zamocowaną paletą 9. Uchylne segmenty 2 przenośnika wałkowego A i w ó- zek 8 palety napędzane są siłownikami hydraulicznymi 11. Wózek popychający 3 porusza się po torze jezdnym 10, który znajduje się na bokach części stacjonarnej 1 przenośnika wałkowego A. Działanie urządzenia polega na tym, że na części stacjonarnej 1 przenośnika w ałkowego A układane są dwie warstwy bloczków przy pomocy chwytaka magazynowego. W ó- zek popychający 3 przesuwa te warstwy na segmenty uchylne 2 przenośnika wałkowego A i dociska do palet 9. Następnie dociskane są przytrzymywacze poprzeczny 6 i wzdłużny 5. Po tym następuje kolejno odchylanie segmentów 2 przenośnika wałkowego A do pionu, a ramion 7 z wózkiem 8 do poziomu. W ten sposób bloczki zostają ułożone poziomo na palecie 9 spoczywającej na wózku 8. Wózek 8 wraz z pakietem bloczków przesuwany jest w skrajne położenie na ramionach 7, skąd pakiet bloczków zabierany jest przy pomocy wózków widłowych. Na opróżniony w ó- zek 8 ustawiana jest paleta 9 i segment uchylny 2 przenośnika wałkowego wraca w położenie pierwotne.

4

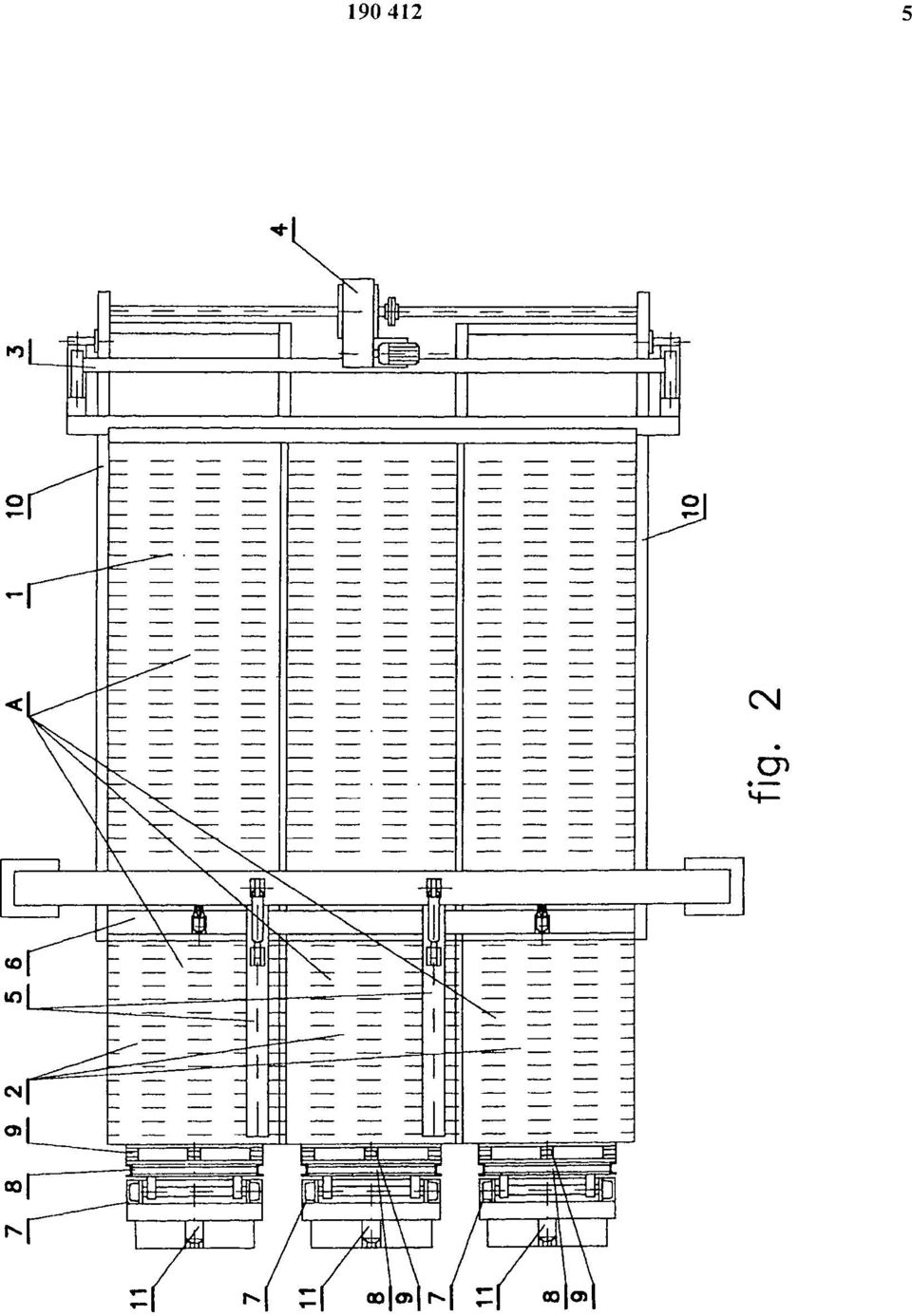

5 fig. 2

6 fig. 1 Departament Wydawnictw UP RP. Nakład 50 egz. Cena 2,00 zl.
