1 PL Y1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. B65D 5/24 ( ) (54) Tekturowe opakowanie transportowo-ekspozycyjne o sześciokątnej podstawie (43) Zgłoszenie ogłoszono: BUP 19/12 (73) Uprawniony z prawa ochronnego: UNITED PACKAGING SPÓŁKA AKCYJNA, Poznań, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/14 (72) Twórca(y) wzoru użytkowego: MATEUSZ PŁÓCIENNIK, Poznań, PL

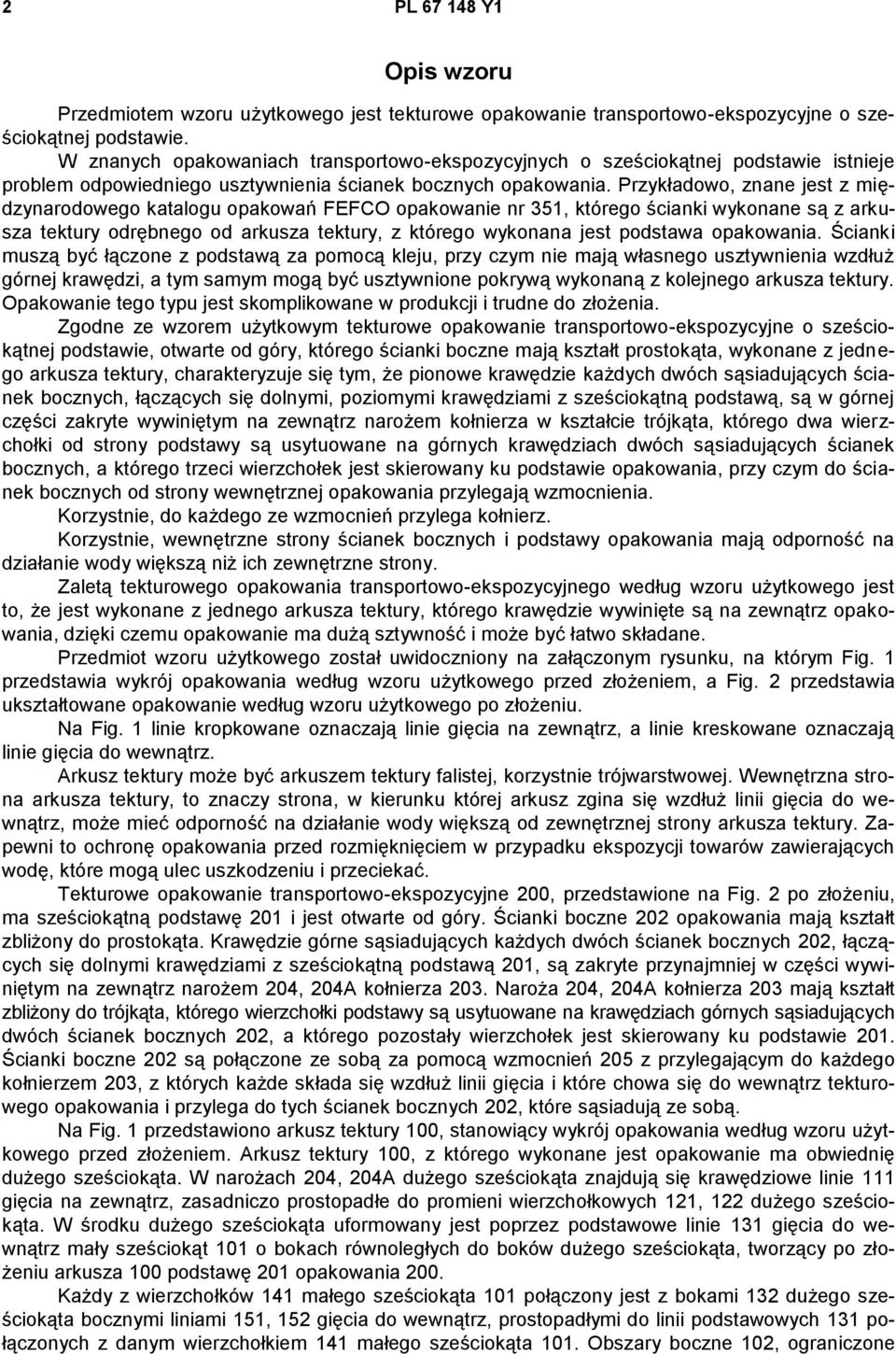

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest tekturowe opakowanie transportowo-ekspozycyjne o sześciokątnej podstawie. W znanych opakowaniach transportowo-ekspozycyjnych o sześciokątnej podstawie istnieje problem odpowiedniego usztywnienia ścianek bocznych opakowania. Przykładowo, znane jest z międzynarodowego katalogu opakowań FEFCO opakowanie nr 351, którego ścianki wykonane są z arkusza tektury odrębnego od arkusza tektury, z którego wykonana jest podstawa opakowania. Ścianki muszą być łączone z podstawą za pomocą kleju, przy czym nie mają własnego usztywnienia wzdłuż górnej krawędzi, a tym samym mogą być usztywnione pokrywą wykonaną z kolejnego arkusza tektury. Opakowanie tego typu jest skomplikowane w produkcji i trudne do złożenia. Zgodne ze wzorem użytkowym tekturowe opakowanie transportowo-ekspozycyjne o sześciokątnej podstawie, otwarte od góry, którego ścianki boczne mają kształt prostokąta, wykonane z jednego arkusza tektury, charakteryzuje się tym, że pionowe krawędzie każdych dwóch sąsiadujących ścianek bocznych, łączących się dolnymi, poziomymi krawędziami z sześciokątną podstawą, są w górnej części zakryte wywiniętym na zewnątrz narożem kołnierza w kształcie trójkąta, którego dwa wierzchołki od strony podstawy są usytuowane na górnych krawędziach dwóch sąsiadujących ścianek bocznych, a którego trzeci wierzchołek jest skierowany ku podstawie opakowania, przy czym do ścianek bocznych od strony wewnętrznej opakowania przylegają wzmocnienia. Korzystnie, do każdego ze wzmocnień przylega kołnierz. Korzystnie, wewnętrzne strony ścianek bocznych i podstawy opakowania mają odporność na działanie wody większą niż ich zewnętrzne strony. Zaletą tekturowego opakowania transportowo-ekspozycyjnego według wzoru użytkowego jest to, że jest wykonane z jednego arkusza tektury, którego krawędzie wywinięte są na zewnątrz opakowania, dzięki czemu opakowanie ma dużą sztywność i może być łatwo składane. Przedmiot wzoru użytkowego został uwidoczniony na załączonym rysunku, na którym Fig. 1 przedstawia wykrój opakowania według wzoru użytkowego przed złożeniem, a Fig. 2 przedstawia ukształtowane opakowanie według wzoru użytkowego po złożeniu. Na Fig. 1 linie kropkowane oznaczają linie gięcia na zewnątrz, a linie kreskowane oznaczają linie gięcia do wewnątrz. Arkusz tektury może być arkuszem tektury falistej, korzystnie trójwarstwowej. Wewnętrzna strona arkusza tektury, to znaczy strona, w kierunku której arkusz zgina się wzdłuż linii gięcia do wewnątrz, może mieć odporność na działanie wody większą od zewnętrznej strony arkusza tektury. Zapewni to ochronę opakowania przed rozmięknięciem w przypadku ekspozycji towarów zawierających wodę, które mogą ulec uszkodzeniu i przeciekać. Tekturowe opakowanie transportowo-ekspozycyjne 200, przedstawione na Fig. 2 po złożeniu, ma sześciokątną podstawę 201 i jest otwarte od góry. Ścianki boczne 202 opakowania mają kształt zbliżony do prostokąta. Krawędzie górne sąsiadujących każdych dwóch ścianek bocznych 202, łączących się dolnymi krawędziami z sześciokątną podstawą 201, są zakryte przynajmniej w części wywiniętym na zewnątrz narożem 204, 204A kołnierza 203. Naroża 204, 204A kołnierza 203 mają kształt zbliżony do trójkąta, którego wierzchołki podstawy są usytuowane na krawędziach górnych sąsiadujących dwóch ścianek bocznych 202, a którego pozostały wierzchołek jest skierowany ku podstawie 201. Ścianki boczne 202 są połączone ze sobą za pomocą wzmocnień 205 z przylegającym do każdego kołnierzem 203, z których każde składa się wzdłuż linii gięcia i które chowa się do wewnątrz tekturowego opakowania i przylega do tych ścianek bocznych 202, które sąsiadują ze sobą. Na Fig. 1 przedstawiono arkusz tektury 100, stanowiący wykrój opakowania według wzoru użytkowego przed złożeniem. Arkusz tektury 100, z którego wykonane jest opakowanie ma obwiednię dużego sześciokąta. W narożach 204, 204A dużego sześciokąta znajdują się krawędziowe linie 111 gięcia na zewnątrz, zasadniczo prostopadłe do promieni wierzchołkowych 121, 122 dużego sześciokąta. W środku dużego sześciokąta uformowany jest poprzez podstawowe linie 131 gięcia do wewnątrz mały sześciokąt 101 o bokach równoległych do boków dużego sześciokąta, tworzący po złożeniu arkusza 100 podstawę 201 opakowania 200. Każdy z wierzchołków 141 małego sześciokąta 101 połączony jest z bokami 132 dużego sześciokąta bocznymi liniami 151, 152 gięcia do wewnątrz, prostopadłymi do linii podstawowych 131 połączonych z danym wierzchołkiem 141 małego sześciokąta 101. Obszary boczne 102, ograniczone

3 PL Y1 3 linią podstawową 131, liniami bocznymi 151, 152 i bokiem 132 dużego sześciokąta, tworzą po złożeniu arkusza 100 boki 202 opakowania 200. Każdy z wierzchołków 141 małego sześciokąta 101 połączony jest z najbliższym mu wierzchołkiem 142 wzdłuż promieni wierzchołkowych 121, 122 dużego sześciokąta linią gięcia, która na odcinku 121 od wierzchołka 141 małego sześciokąta 101 do krawędziowej linii gięcia 111 jest linią gięcia do wewnątrz, a na odcinku 122 od krawędziowej linii gięcia 111 do wierzchołka 142 dużego sześciokąta jest linią gięcia na zewnątrz. Ponadto, każdy z wierzchołków 141 małego sześciokąta jest połączony z najbliższymi mu końcami linii krawędziowych 111 pomocniczą linią 161 gięcia na zewnątrz. Obszary poza obszarami bocznymi 102 po złożeniu arkusza 100 zachodzą na boki 202 opakowania, a naroża 204, 204A arkusza 100 zostają wywinięte wzdłuż linii krawędziowych 111 na zewnątrz opakowania 200 i tworzą jego kołnierz 203. Tym samym opakowanie usztywnione jest zarówno w dolnej części poprzez jednorodne połączenie boków 202 z podstawą 201, jak również w górnej części poprzez kołnierz 203. Promień wierzchołkowy 121A, 122A dla co drugiego wierzchołka 142A dużego sześciokąta, licząc wzdłuż obwodu dużego sześciokąta, może być nieco dłuższy od promienia wierzchołkowego 121, 122 dla pozostałych wierzchołków 142, w szczególności o odległość równą % grubości arkusza tektury 100. W narożach 204A co drugiego wierzchołka 142A dużego sześciokąta o dłuższym promieniu wierzchołkowym 121A, 122A uformowane mogą być niwelujące linie 111A gięcia na zewnątrz, kompensujące dłuższy promień wierzchołka podczas składania opakowania. Ułatwia to wywinięcie co drugiego naroża 204A na sąsiednie naroża 204 podczas składania arkusza. Tym samym co drugie naroże 204 stanowiące kołnierz 203 jest częściowo pokryte sąsiednimi narożami 204A, co wzmacnia konstrukcję kołnierza 203 i usztywnia górną część opakowania. Zastrzeżenia ochronne 1. Tekturowe opakowanie transportowo-ekspozycyjne o sześciokątnej podstawie, otwarte od góry, którego ścianki boczne mają kształt prostokąta, wykonane z jednego arkusza tektury, znamienne tym, że pionowe krawędzie każdych dwóch sąsiadujących ścianek bocznych (202), łączących się dolnymi, poziomymi krawędziami z sześciokątną podstawą (201), są w górnej części zakryte wywiniętym na zewnątrz narożem (204, 204A) kołnierza (203) w kształcie trójkąta, którego dwa wierzchołki od strony podstawy są usytuowane na górnych krawędziach dwóch sąsiadujących ścianek bocznych (202), a którego trzeci wierzchołek jest skierowany ku podstawie (201) opakowania, przy czym do ścianek bocznych (202) od strony wewnętrznej opakowania przylegają wzmocnienia (205). 2. Tekturowe opakowanie transportowo-ekspozycyjne według zastrz. 1, znamienne tym, że do każdego ze wzmocnień (205) przylega kołnierz (203). 3. Tekturowe opakowanie transportowo-ekspozycyjne według zastrz. 1, znamienne tym, że wewnętrzne strony ścianek bocznych (202) i podstawy (201) opakowania mają odporność na działanie wody większą niż ich zewnętrzne strony.

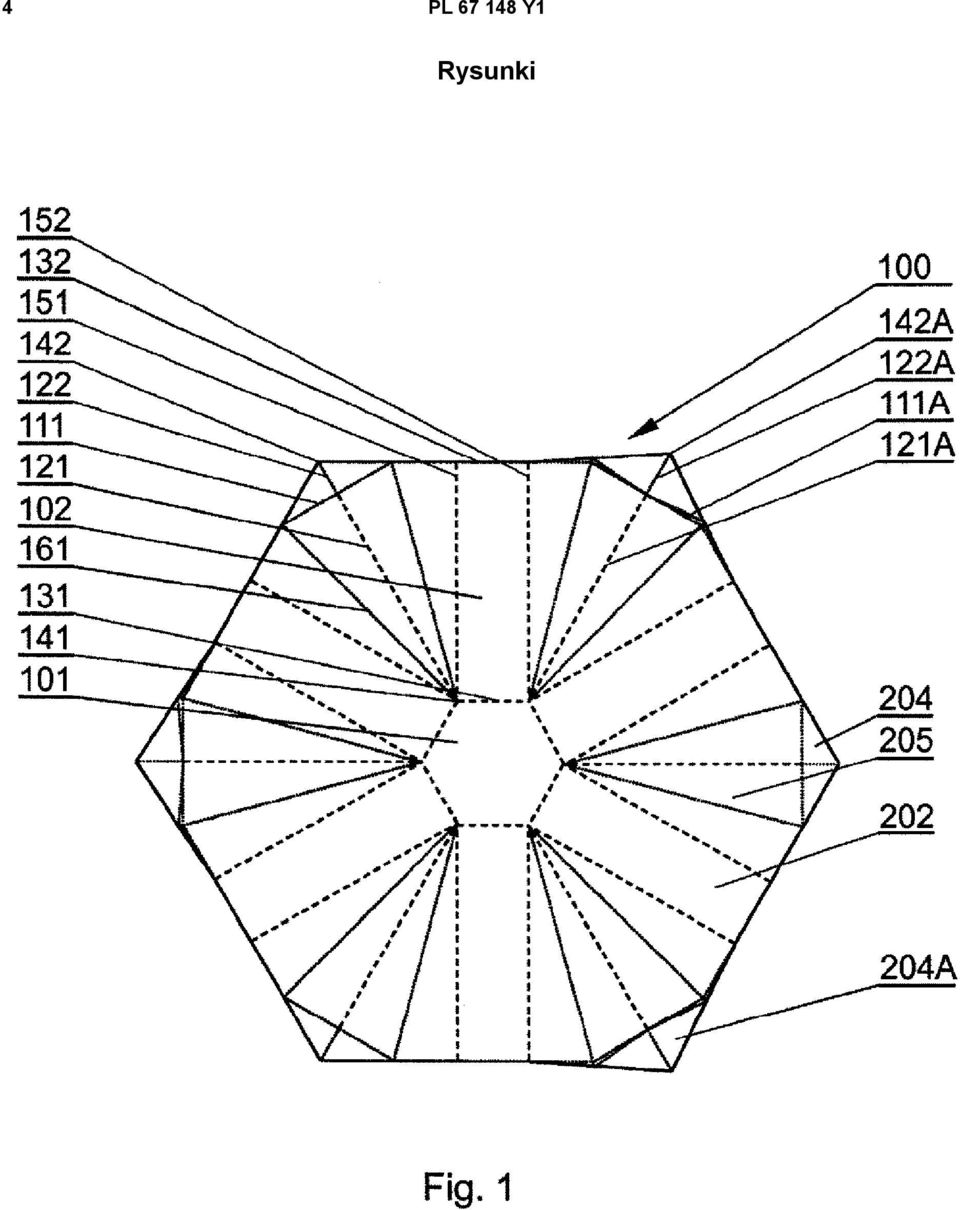

4 4 PL Y1 Rysunki

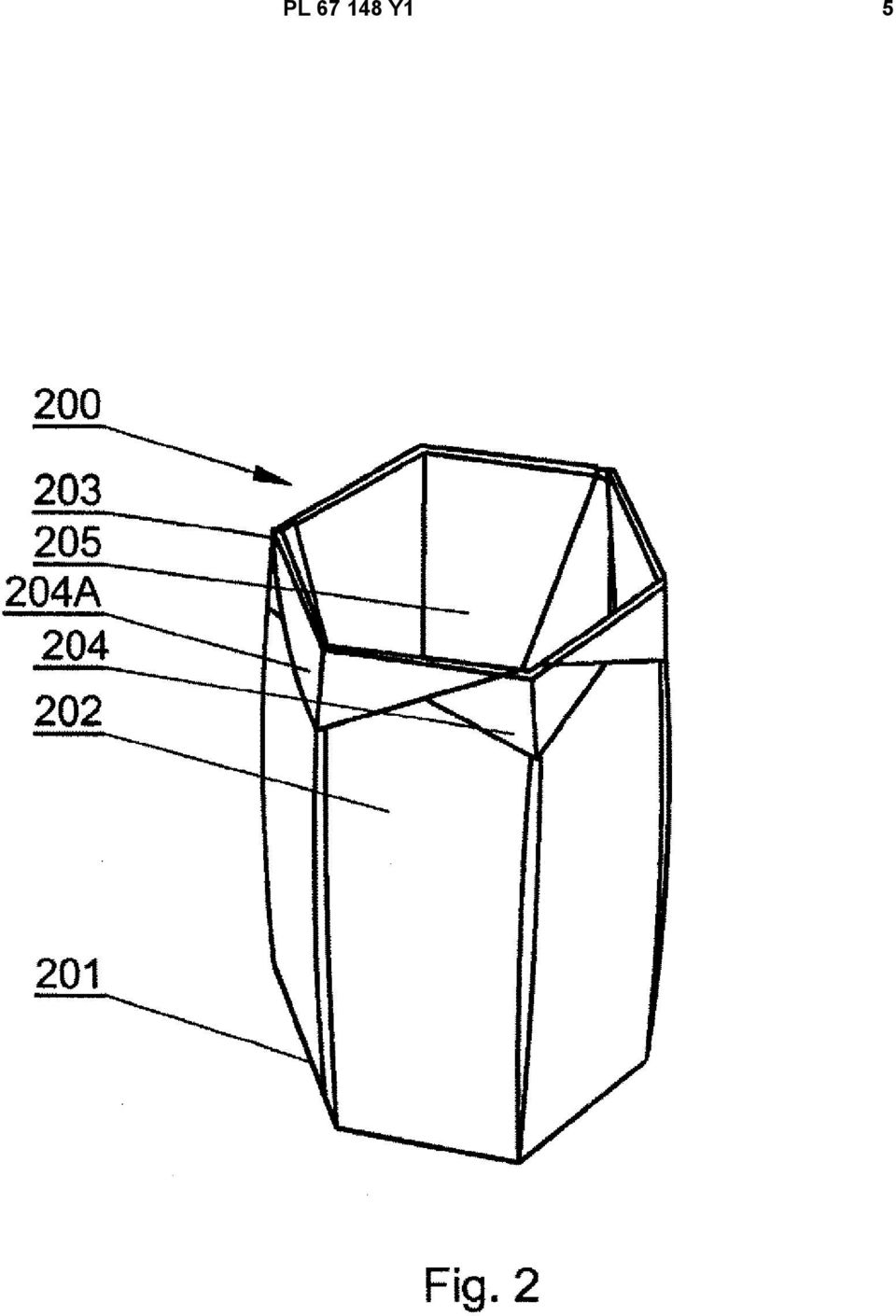

5 PL Y1 5

6 6 PL Y1 Departament Wydawnictw UPRP
