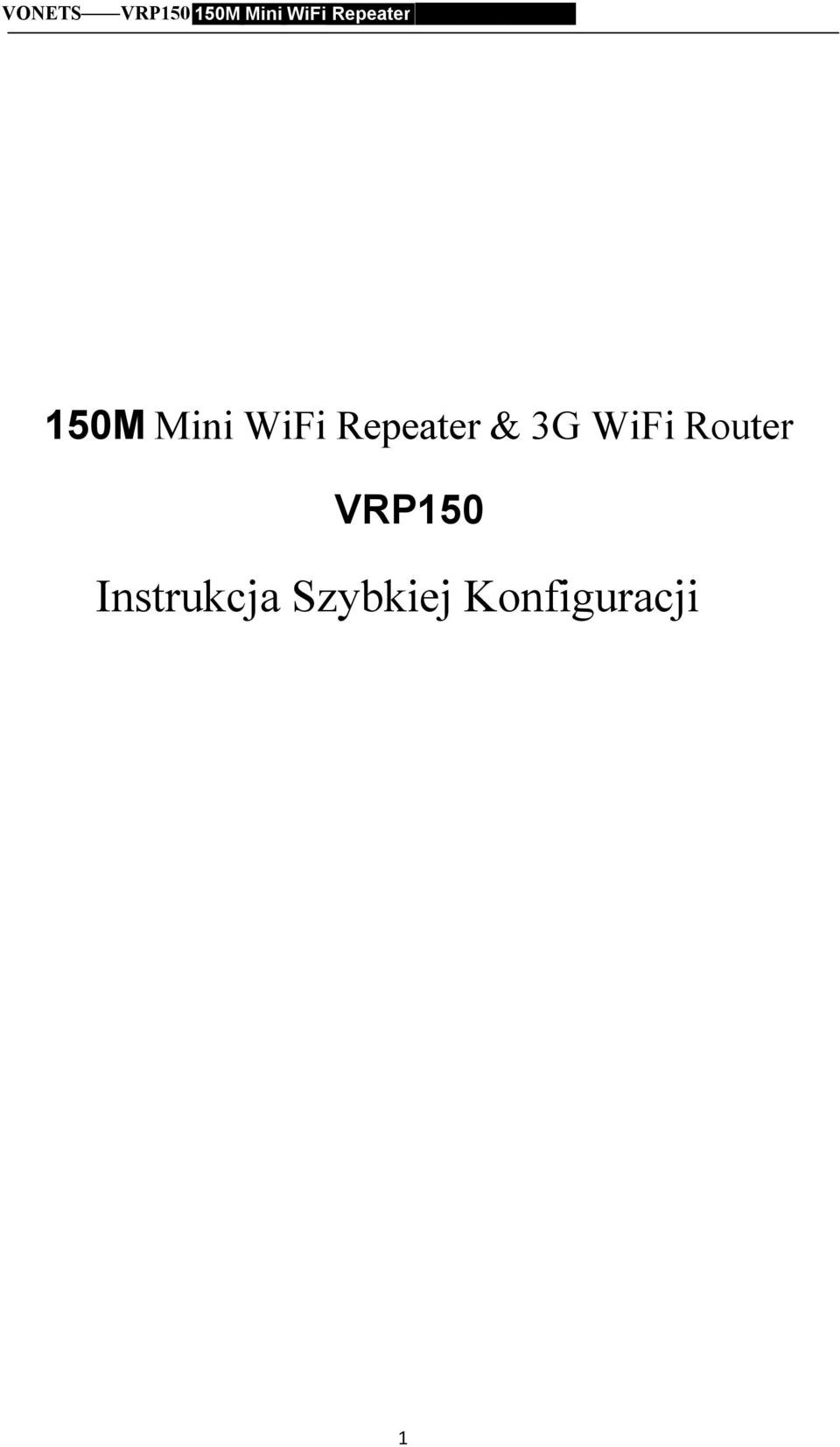

1 150M Mini WiFi Repeater 3G WiFi Router VRP150 Instrukcja Szybkiej Konfiguracji 1

2 Oświadczenie Copyright 2012 Shenzhen HouTian Network Communication Technology Co.Ltd Wszystkie prawa zastrzeżone, wraz z prawem do sprzedaży Bez pisemnej zgody Shenzhen HouTian Network Communication Technology Co.Ltd, żadna osoba prawa lub fizyczna nie może kopiować, przepisywać lub tłumaczyć części/ całości poniższej zawartości. Zakazane jest też prowadzenie dystrybucji w jakichkolwiek celach komercyjnych lub innych celach wiążących się z uzyskaniem dochodu w jakikolwiek sposób (elektryczny, mechaniczny, poprzez fotokopię, nagrania lub inne metody). VONETS jest zarejestrowanym znakiem towarowym Shenzhen HouTian Network Communication Technology Co.Ltd. Wszystkie inne znaki towarowe, lub zarejestrowane znaki towarowe wspomniane w niniejszym dokumencie należą do swoich indywidualnych właścicieli. Specyfikacja i informacje o technologii wspomniane w tym podręczniku stanowią wartości przykładowe, aktualizacje sprzętu nie są w nich uwzględnione. Poza umowami specjalnymi, ta instrukcja stanowi poradnik użytkowania osobistego, jakiekolwiek oświadczenia, informacje i podobne elementy zawarte w dokumencie nie mogą stanowić podstawy gwarancji w jakiejkolwiek formie 2

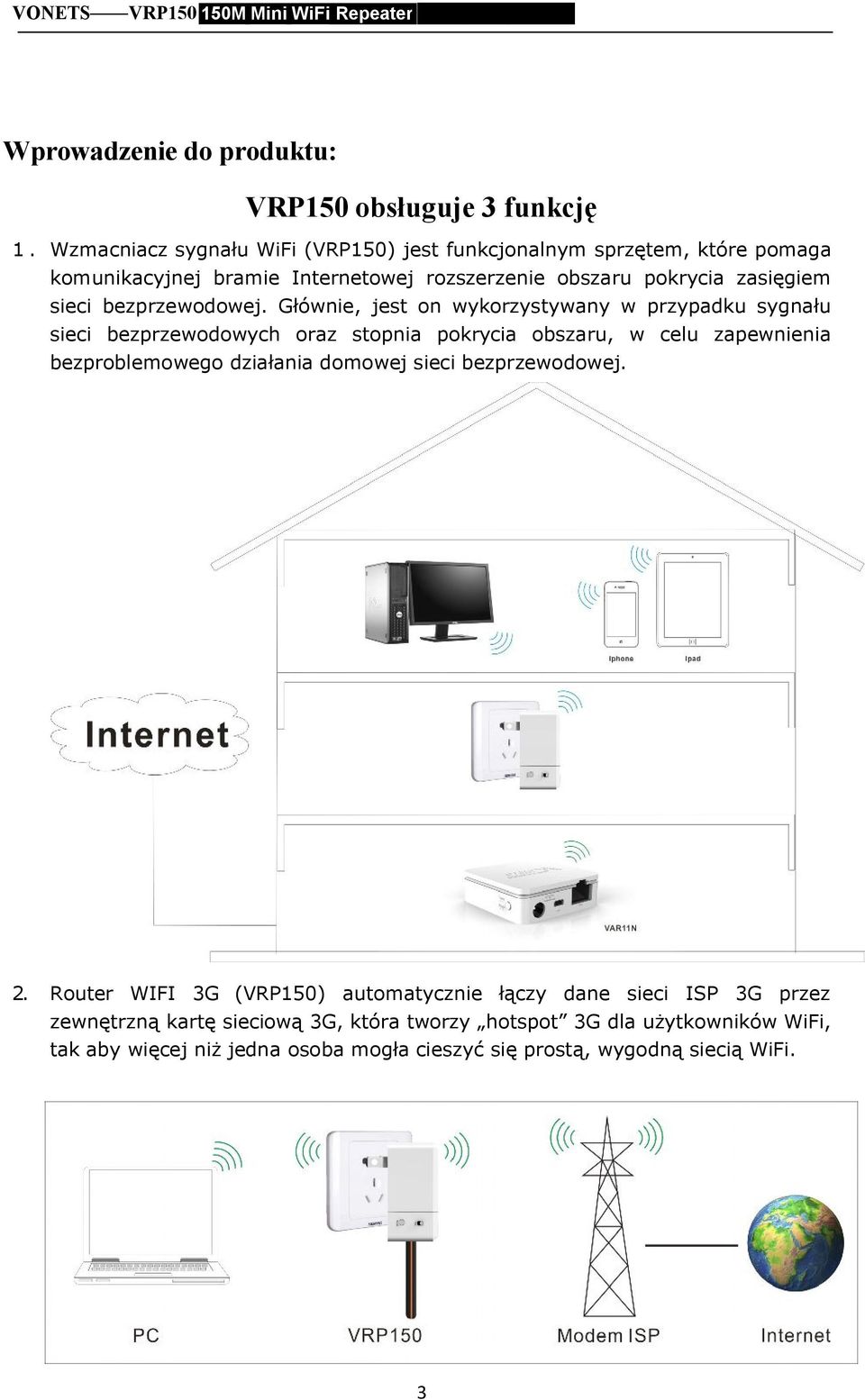

3 Wprowadzenie do produktu: VRP150 obsługuje 3 funkcję 1. Wzmacniacz sygnału WiFi (VRP150) jest funkcjonalnym sprzętem, które pomaga komunikacyjnej bramie Internetowej rozszerzenie obszaru pokrycia zasięgiem sieci bezprzewodowej. Głównie, jest on wykorzystywany w przypadku sygnału sieci bezprzewodowych oraz stopnia pokrycia obszaru, w celu zapewnienia bezproblemowego działania domowej sieci bezprzewodowej. 2. Router WIFI 3G (VRP150) automatycznie łączy dane sieci ISP 3G przez zewnętrzną kartę sieciową 3G, która tworzy hotspot 3G dla użytkowników WiFi, tak aby więcej niż jedna osoba mogła cieszyć się prostą, wygodną siecią WiFi. 3

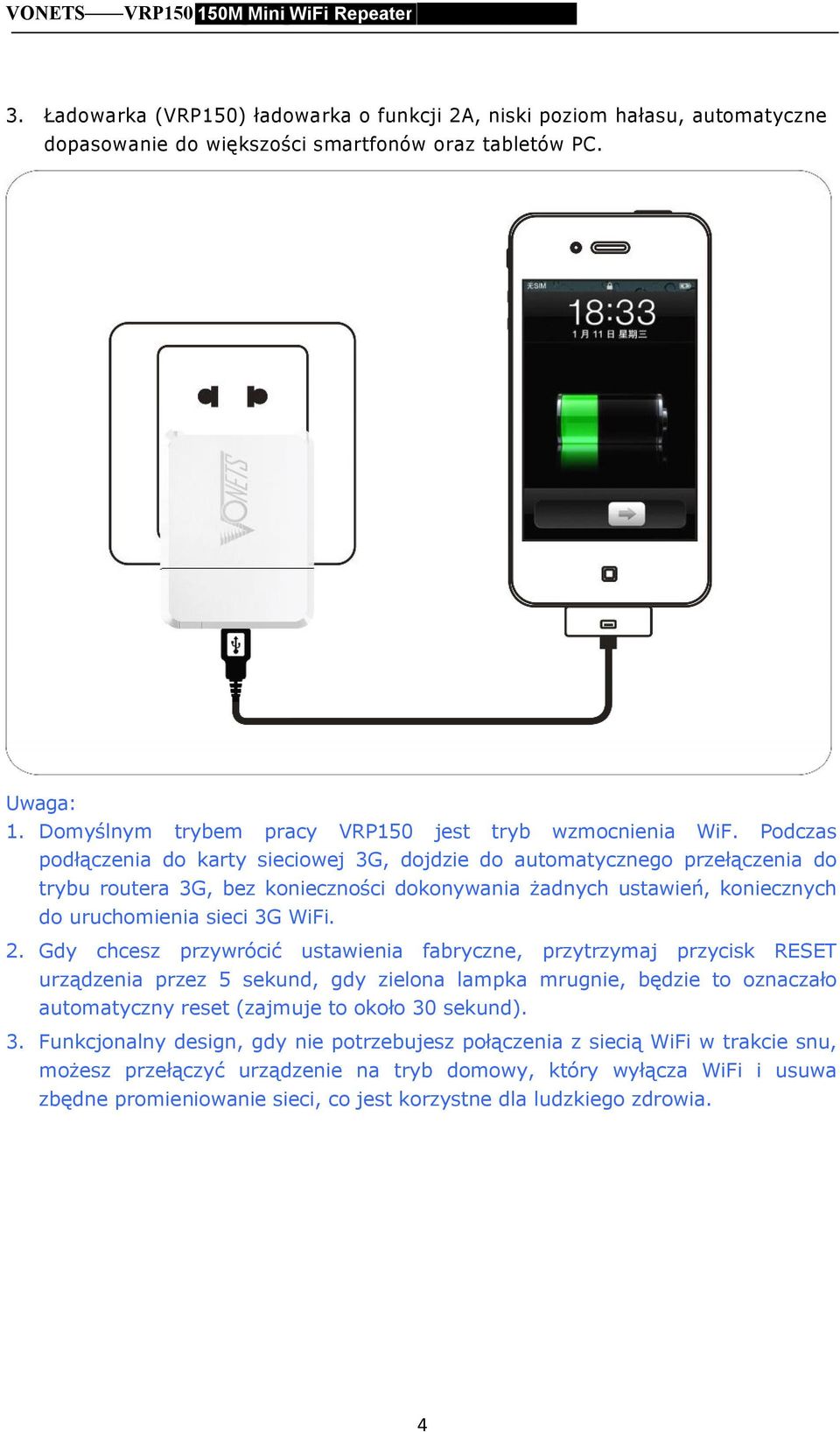

4 3. Ładowarka (VRP150) ładowarka o funkcji 2A, niski poziom hałasu, automatyczne dopasowanie do większości smartfonów oraz tabletów PC. Uwaga: 1. Domyślnym trybem pracy VRP150 jest tryb wzmocnienia WiF. Podczas podłączenia do karty sieciowej 3G, dojdzie do automatycznego przełączenia do trybu routera 3G, bez konieczności dokonywania żadnych ustawień, koniecznych do uruchomienia sieci 3G WiFi. 2. Gdy chcesz przywrócić ustawienia fabryczne, przytrzymaj przycisk RESET urządzenia przez 5 sekund, gdy zielona lampka mrugnie, będzie to oznaczało automatyczny reset (zajmuje to około 30 sekund). 3. Funkcjonalny design, gdy nie potrzebujesz połączenia z siecią WiFi w trakcie snu, możesz przełączyć urządzenie na tryb domowy, który wyłącza WiFi i usuwa zbędne promieniowanie sieci, co jest korzystne dla ludzkiego zdrowia. 4

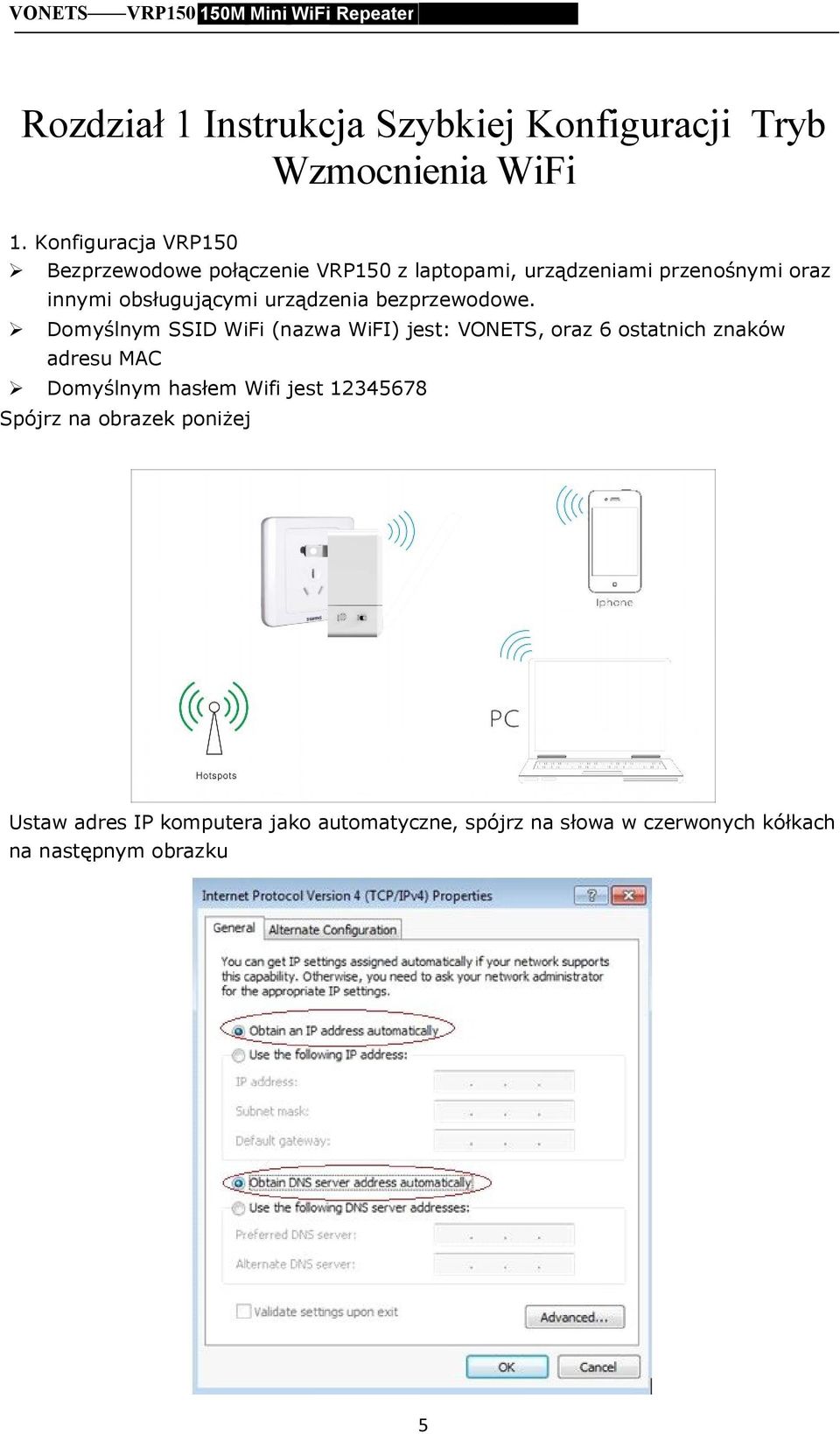

5 Rozdział 1 Instrukcja Szybkiej Konfiguracji Tryb Wzmocnienia WiFi 1. Konfiguracja VRP150 Bezprzewodowe połączenie VRP150 z laptopami, urządzeniami przenośnymi oraz innymi obsługującymi urządzenia bezprzewodowe. Domyślnym SSID WiFi (nazwa WiFI) jest: VONETS, oraz 6 ostatnich znaków adresu MAC Domyślnym hasłem Wifi jest Spójrz na obrazek poniżej Ustaw adres IP komputera jako automatyczne, spójrz na słowa w czerwonych kółkach na następnym obrazku 5

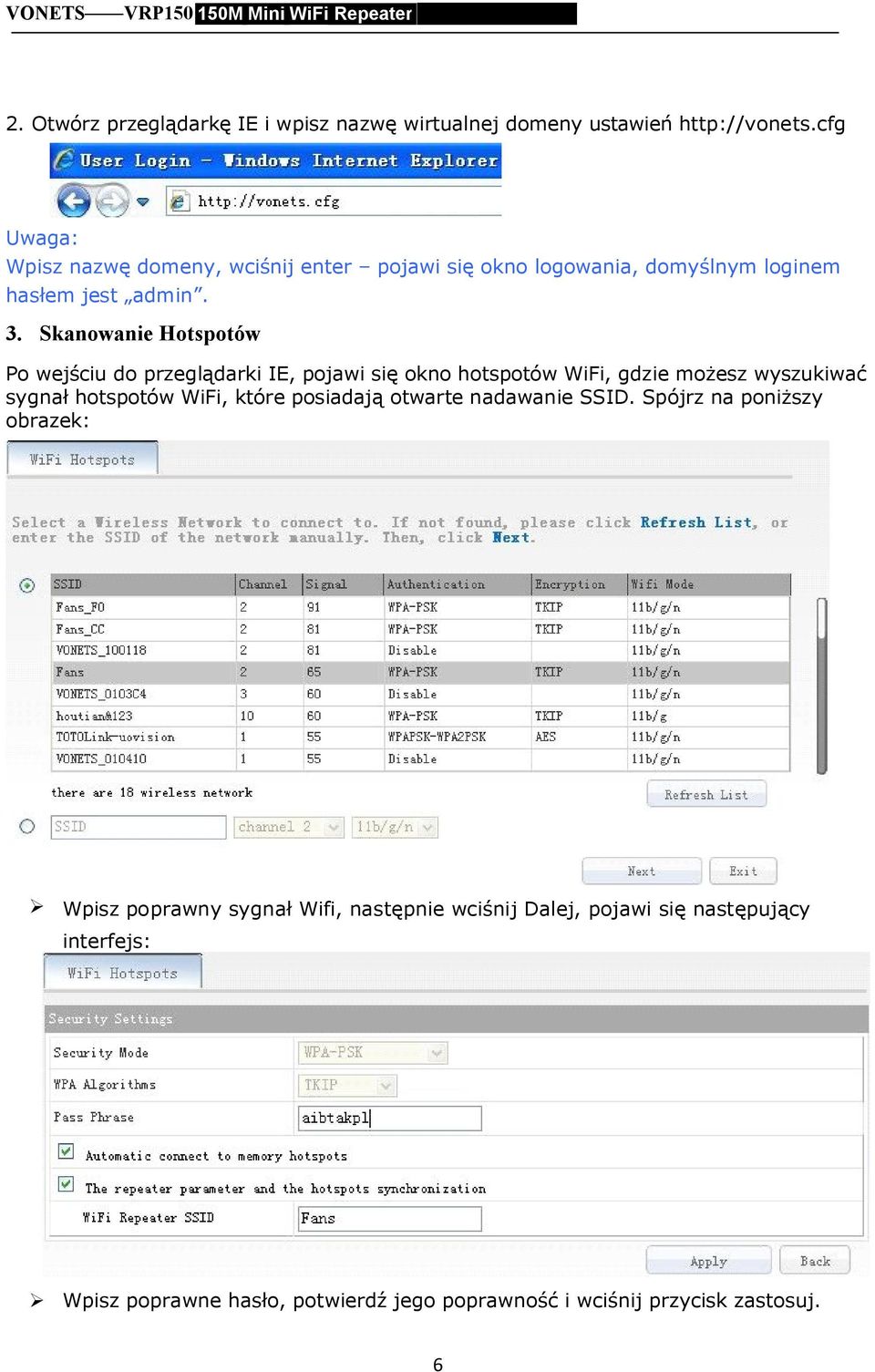

6 2. Otwórz przeglądarkę IE i wpisz nazwę wirtualnej domeny ustawień Uwaga: Wpisz nazwę domeny, wciśnij enter pojawi się okno logowania, domyślnym loginem hasłem jest admin. 3. Skanowanie Hotspotów Po wejściu do przeglądarki IE, pojawi się okno hotspotów WiFi, gdzie możesz wyszukiwać sygnał hotspotów WiFi, które posiadają otwarte nadawanie SSID. Spójrz na poniższy obrazek: Wpisz poprawny sygnał Wifi, następnie wciśnij Dalej, pojawi się następujący interfejs: Wpisz poprawne hasło, potwierdź jego poprawność i wciśnij przycisk zastosuj. 6

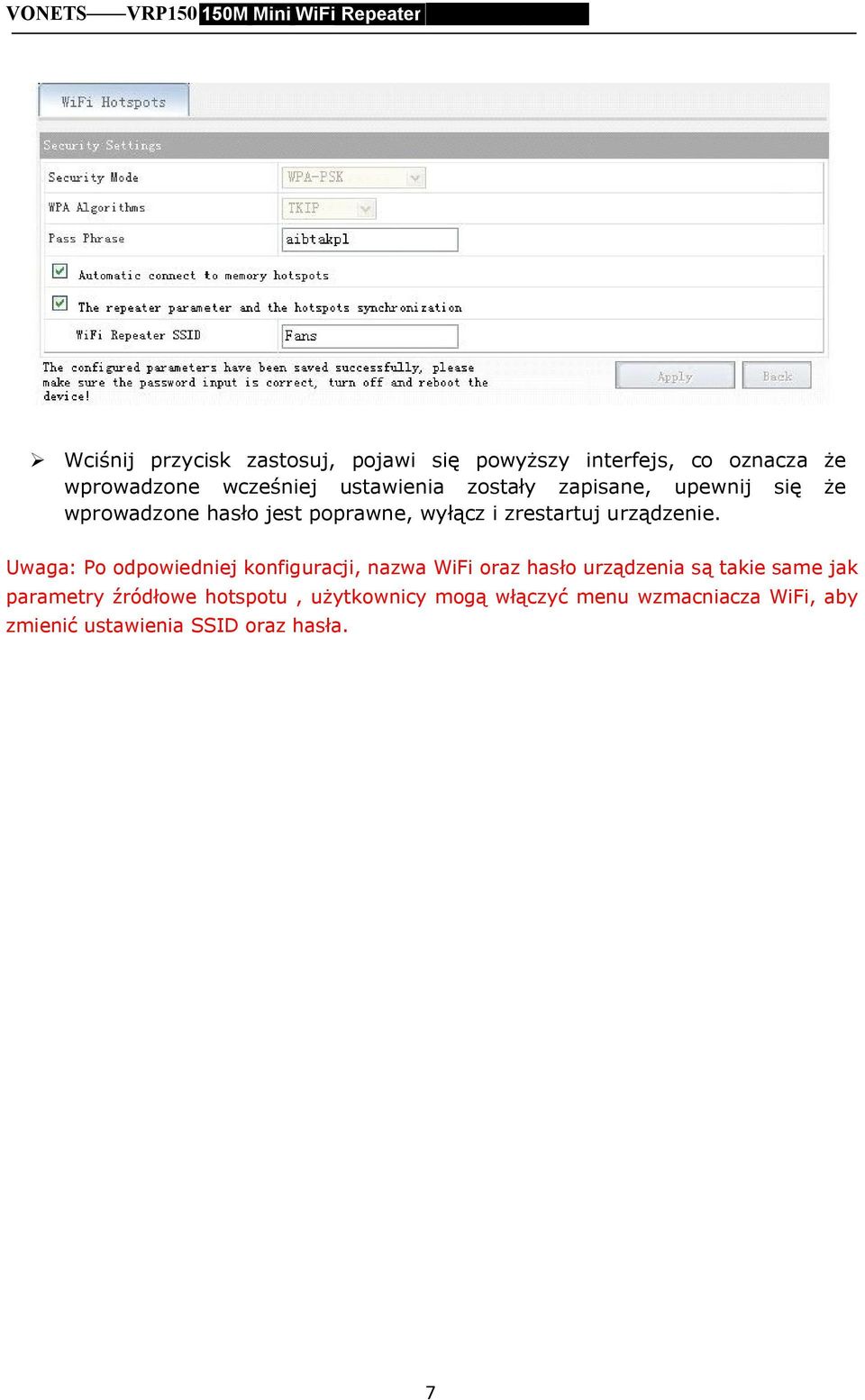

7 Wciśnij przycisk zastosuj, pojawi się powyższy interfejs, co oznacza że wprowadzone wcześniej ustawienia zostały zapisane, upewnij się że wprowadzone hasło jest poprawne, wyłącz i zrestartuj urządzenie. Uwaga: Po odpowiedniej konfiguracji, nazwa WiFi oraz hasło urządzenia są takie same jak parametry źródłowe hotspotu, użytkownicy mogą włączyć menu wzmacniacza WiFi, aby zmienić ustawienia SSID oraz hasła. 7

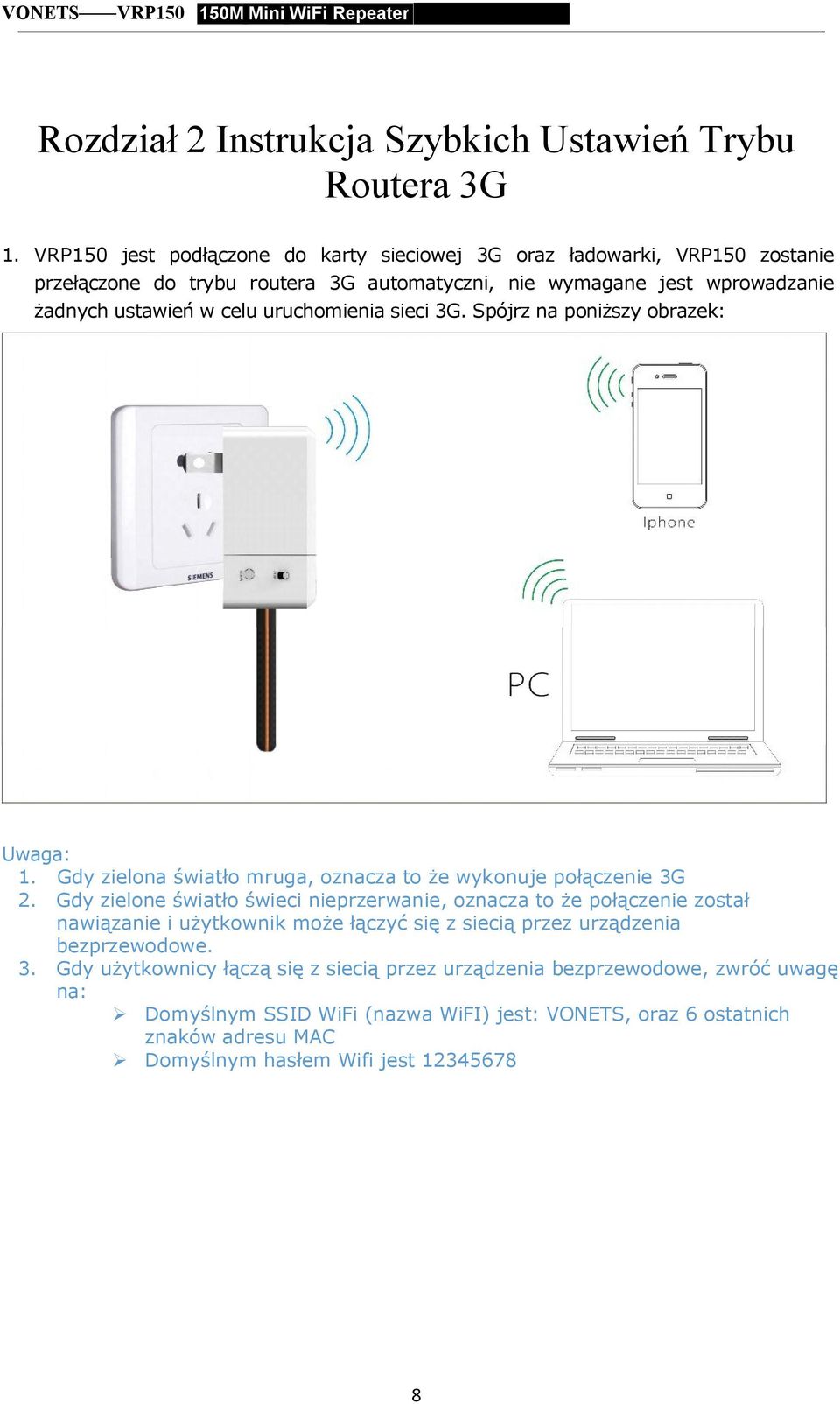

8 VONETS VRP M Mini WiFi Repeater Rozdział 2 Instrukcja Szybkich Ustawień Trybu Routera 3G 1. VRP150 jest podłączone do karty sieciowej 3G oraz ładowarki, VRP150 zostanie przełączone do trybu routera 3G automatyczni, nie wymagane jest wprowadzanie żadnych ustawień w celu uruchomienia sieci 3G. Spójrz na poniższy obrazek: Uwaga: 1. Gdy zielona światło mruga, oznacza to że wykonuje połączenie 3G 2. Gdy zielone światło świeci nieprzerwanie, oznacza to że połączenie został nawiązanie i użytkownik może łączyć się z siecią przez urządzenia bezprzewodowe. 3. Gdy użytkownicy łączą się z siecią przez urządzenia bezprzewodowe, zwróć uwagę na: Domyślnym SSID WiFi (nazwa WiFI) jest: VONETS, oraz 6 ostatnich znaków adresu MAC Domyślnym hasłem Wifi jest

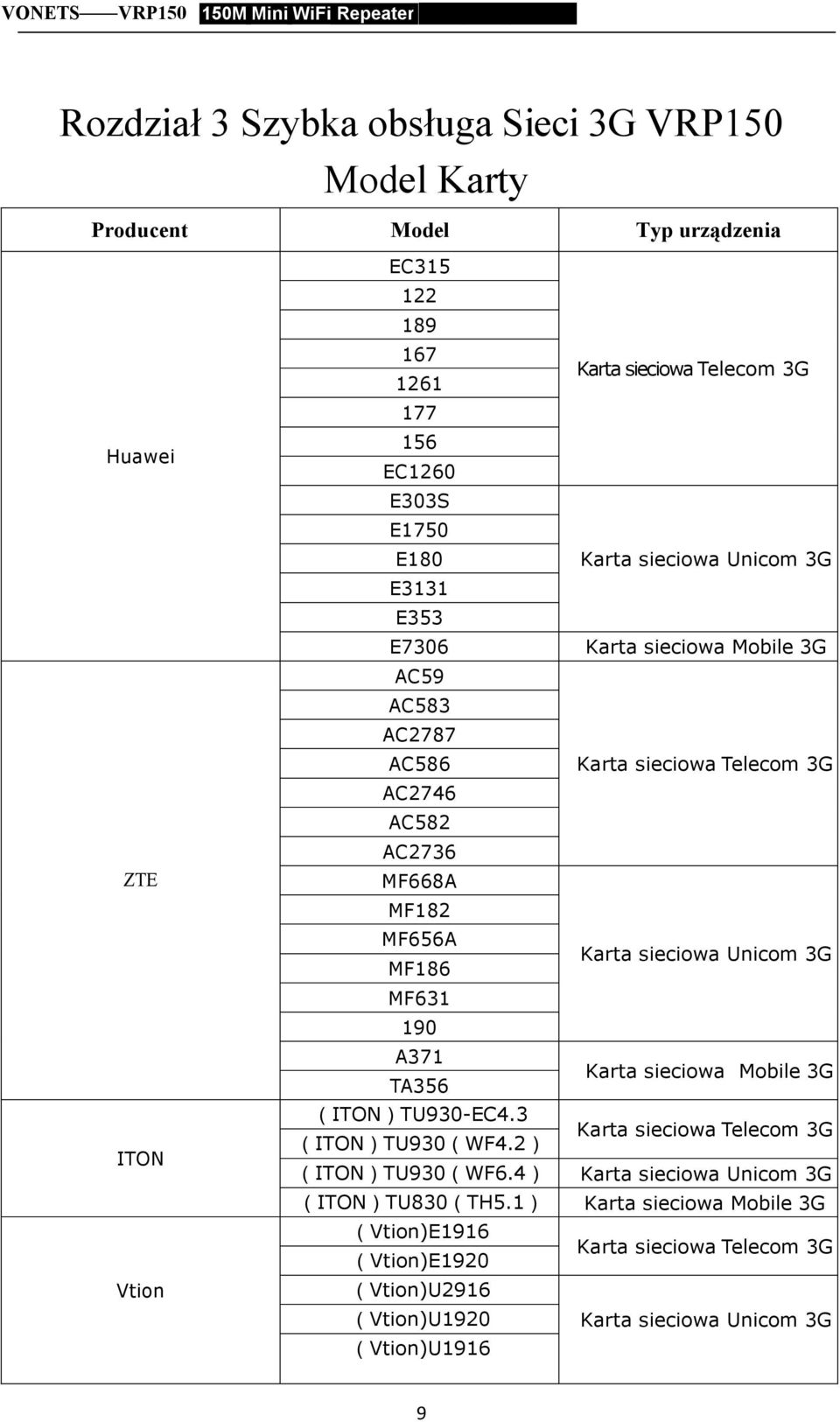

9 VONETS VRP M Mini WiFi Repeater Rozdział 3 Szybka obsługa Sieci 3G VRP150 Model Karty Producent Model Typ urządzenia Huawei ZTE ITON Vtion EC EC1260 E303S E1750 E180 E3131 E353 E7306 AC59 AC583 AC2787 AC586 AC2746 AC582 AC2736 MF668A MF182 MF656A MF186 MF A371 TA356 (ITON)TU930-EC4.3 (ITON)TU930(WF4.2) (ITON)TU930(WF6.4) (ITON)TU830(TH5.1) (Vtion)E1916 (Vtion)E1920 (Vtion)U2916 (Vtion)U1920 (Vtion)U1916 Karta sieciowa Telecom 3G Karta sieciowa Unicom 3G Karta sieciowa Mobile 3G Karta sieciowa Telecom 3G Karta sieciowa Unicom 3G Karta sieciowa Mobile 3G Karta sieciowa Telecom 3G Karta sieciowa Unicom 3G Karta sieciowa Mobile 3G Karta sieciowa Telecom 3G Karta sieciowa Unicom 3G 9

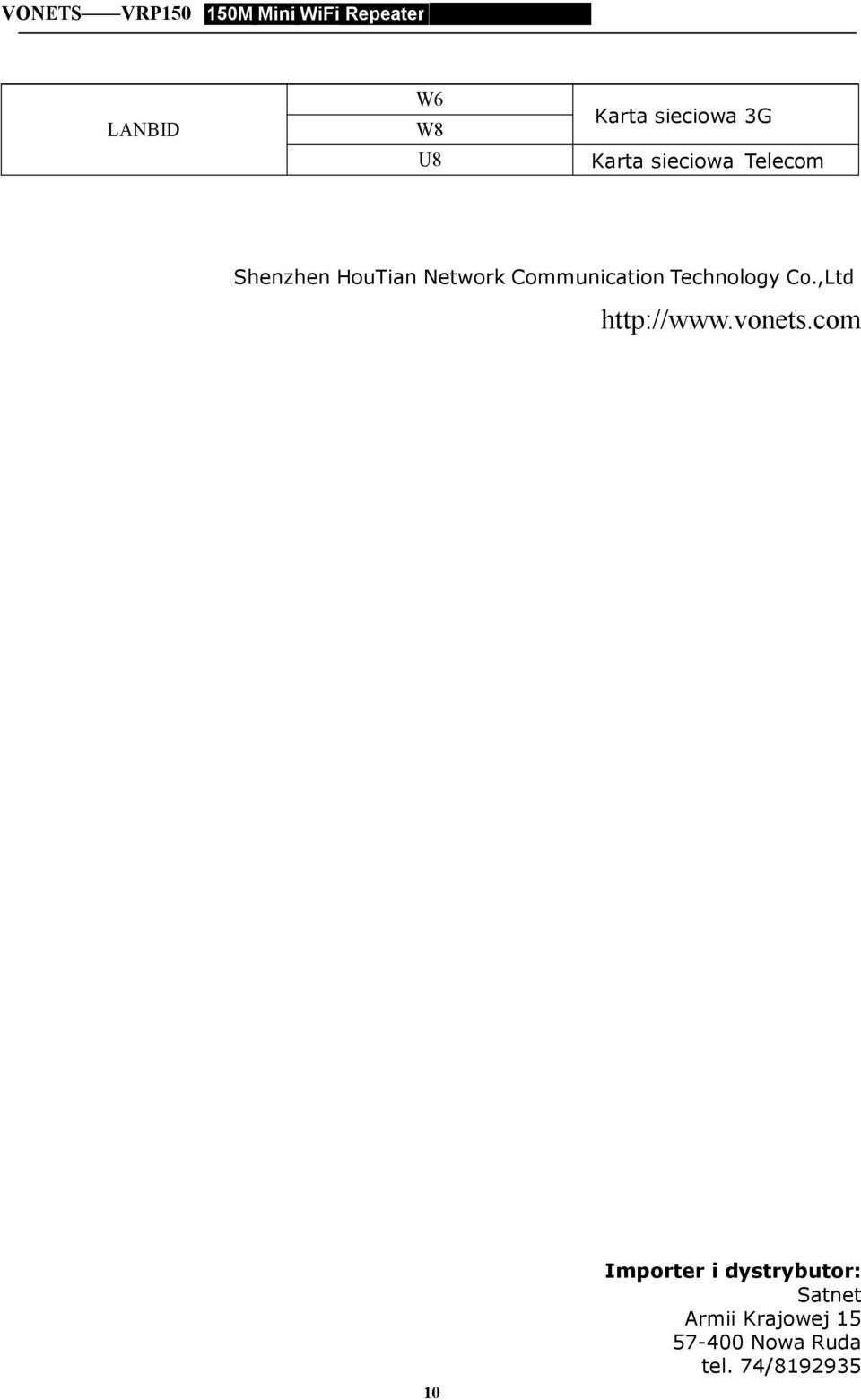

10 VONETS VRP M Mini WiFi Repeater LANBID W6 W8 Karta sieciowa 3G U8 Karta sieciowa Telecom 3G Shenzhen HouTian Network Communication Technology Co.,Ltd Importer i dystrybutor: Satnet Armii Krajowej Nowa Ruda tel. 74/
