1 INNOTECH SYST S t e h f a l z DE ACHTUNG: Die Verwendung des Innotech-Produktes ist erst zulässig nachdem die Gebrauchsanleitung in der jeweiligen Landessprache gelesen wurde. DE EN ATTENTION: Use of the Innotech product is only permitted after the instruction manual has been read in the respective national language. EN IT ATTENZIONE: L utilizzo del prodotto Innotech è permesso solo previa lettura del manuale di istruzioni nella lingua del paese corrispondente. FR ATTENTION : L utilisation du produit Innotech n est autorisée qu après la lecture du mode d emploi correspondant dans la langue du pays. NL ATTENTIE: Het gebruik van dit Innotech product is pas toegestaan, nadat de gebruikshandleiding in de taal van het betreffende land gelezen werd. IT FR NL INNOTECH Arbeitsschutz GmbH. Irrtümer, Druckfehler, technische Änderungen vorbehalten! INNOTECH Arbeitsschutz GmbH. Errors and misprints accepted. We reserve the right to make technical changes. SV O B S : Denna Innotech-produkt får inte användas, förrän bruksanvisningen på respektive lands språk har lästs igenom. DK GIV AGT: Det er først tilladt at anvende Innotech-produktet, før end brugsvejledningen på det pågældende lands sprog er læst. ES ATENCIÓN: El uso del producto Innotech sólo está permitido después de que se hayan leído las instrucciones de uso en el idioma del respectivo país. PT ATENÇÃO: O uso do produto Innotech apenas é permitido depois de ter lido as instruções de uso na respectiva língua nacional. UWAGA: korzystanie z produktu Innotech jest jedynie dozwolone po przeczytaniu podręcznika w języku narodowym. RO ATENŢIE: Utilizarea produsului Innotech este autorizată abia după ce au fost citite instrucţiunile originale de utilizare în limba ţării respective. SL POZOR: Uporaba izdelka Innotech je dovoljena šele po tem, ko navodila preberete v svojem jeziku. CZ POZOR: Práce s výrobkem Innotech je povolena až po prostudování návodu k použití v příslušném jazyce daného státu. SK POZOR: Používanie výrobku Innotech je povolené až potom, keď ste si prečítali návod na obsluhu v jazyku príslušnej krajiny. HU FIGYELEM: Az Innotech termékek használata csak az után engedélyezett, miután saját nyelvén elolvasta a használati utasítást. РУ ВНИМАНИЕ: Применение изделий Innotech допускается только после прочтения инструкции по эксплуатации на соответствующем языке. SV DK ES PT RO SL CZ SK HU РУ V1

2 1 EAP SYST, AIO SYST-SZH, AIO SYST INSTRUKCJA BEZPIECZEŃSTWA Elementy SYST powinny być montowane zgodnie z najnowszym stanem techniki wyłącznie przez odpowiednie, fachowe / kompetentne osoby, które są zaznajomione z systemami bezpieczeństwa pracy na dachach. System może być montowany lub używany wyłącznie przez osoby, które zapoznały się z niniejszą instrukcją użytkowania, jak również z lokalnie obowiązującymi przepisami bezpieczeństwa, są zdrowe fizycznie i umysłowo oraz zostały przeszkolone w zakresie sprzętu ochrony osobistej (SOO). Występowanie przeciwwskazań zdrowotnych (problemy z sercem i krążeniem, przyjmowanie leków, alkohol) może ujemnie wpłynąć na bezpieczeństwo użytkownika. Podczas montażu / użytkowania urządzenia kotwiczącego SYST należy przestrzegać przepisów bezpieczeństwa pracy (np.: dotyczących prac na dachu). Musi istnieć plan zastosowania środków ratunkowych we wszystkich możliwych przypadkach zagrożenia. Przed rozpoczęciem prac należy podjąć środki, aby żadne przedmioty nie mogły spaść na dół ze stanowiska pracy. Obszar pod stanowiskiem pracy (chodniki, itp.) musi być zawsze wolny. Monterzy muszą upewnić się, czy odpowiednie jest podłoże do zamocowania urządzenia kotwiczącego. W razie wątpliwości należy skontaktować się ze statykiem. Urządzenie kotwiczące na dachu zostało skonstruowane w taki sposób, aby było w stanie przyjmować obciążenia we wszystkich kierunkach równolegle do powierzchni montażu lub prostopadle do podpory. Jeśli podczas montażu wystąpią niejasności, należy bezzwłocznie skontaktować się z producentem. Fachowe zamocowanie systemu zabezpieczającego budynku musi zostać udokumentowane przy pomocy protokołów mocowania i fotografii dla danej sytuacji montażowej. Stal nierdzewna nie może stykać się z pyłem szlifierskim lub narzędziami stalowymi, gdyż mogą spowodować korozję. Wszystkie śruby ze stali nierdzewnej należy przed montażem nasmarować odpowiednim smarem. (Dołączony: Weicon AntiSeize ASW lub podobny) Punkt kotwiczący należy zaplanować, zamontować i użytkować w taki sposób, aby przy fachowym używaniu środków ochrony indywidualnej nie był możliwy upadek z wysokości. (Patrz dokumentacja planowania na stronie internetowej ) Przy dostępie do systemu zabezpieczenia dachu należy udokumentować pozycje urządzeń kotwiczących przy pomocy planów (np. szkicu rzutu poziomego dachu). Wymaganą minimalną przestrzeń swobodną pod krawędzią rozpoczęcia spadania oblicza się następująco: dane producenta dotyczące używanego sprzętu ochrony indywidualnej włącznie z ugięciem liny + wzrost użytkownika + 1 m odstępu bezpieczeństwa. 2 Wersja 1.9

3 EAP SYST, AIO SYST-SZH, AIO SYST INSTRUKCJA BEZPIECZEŃSTWA 1 Mocowanie na SYST następuje przy pomocy ucha mocowania, zawsze z zatrzaśnikiem, przy obowiązkowym użyciu sprzętu ochrony osobistej zgodnego z normami EN 361 (uprząż asekuracyjna) i EN 363 (system chroniący przed upadkiem z wysokości). W systemie poziomym wolno używać tylko takich środków łączących, które nadają się dla danego zastosowania i są sprawdzone na odpowiednich krawędziach (ostre krawędzie, blacha trapezowa, dźwigary stalowe, beton itp.). Kombinacja poszczególnych elementów wspomnianego wyposażenia może stworzyć zagrożenia pogarszając bezpieczne funkcjonowanie jednego z elementów. (Należy przestrzegać szczegółów instrukcji użytkowania!) Przed użyciem cały system zabezpieczający należy sprawdzić wzrokowo, czy nie ma oczywistych wad (np. luźne połączenia śrubowe, odkształcenia, zużycie, korozja, uszkodzone uszczelnienie dachu itp.). W razie wątpliwości co do niezawodnego działania systemu bezpieczeństwa należy zlecić sprawdzenie systemu przez osobę kompetentną (dokumentacja pisemna). Całe urządzenie bezpieczeństwa podlega kontroli przez właściwą osobę kompetentną przynajmniej raz w roku. Wyniki kontroli osoby kompetentnej dokumentuje się w protokole. Po obciążeniu przez upadek z wysokości należy cały system zabezpieczający wyłączyć z dalszej eksploatacji i poddać kontroli przez osobę kompetentną (części, zamocowanie do podłoża itp.). System SYST został opracowany dla zabezpieczenia osób i nie wolno go używać do innego celu. Nigdy nie zawieszać na systemie zabezpieczającym ciężarów o nieokreślonej masie. W razie silnego wiatru przekraczającego stan normalny nie wolno używać systemu zabezpieczającego. Po silnych burzach należy przed dalszym używaniem skontrolować dach z pokryciem blaszanym (podłoże). Nie wolno wprowadzać żadnych zmian do fabrycznego urządzenia kotwiczącego. W przypadku dachów spadzistych należy zapobiec schodzeniu lawin z lodu i śniegu przy pomocy odpowiednich kratek zatrzymujących śnieg przy okapie. W przypadku przekazania systemu bezpieczeństwa zewnętrznemu zleceniobiorcy należy na piśmie potwierdzić zrozumienie instrukcji budowy i użytkowania. Jeśli sprzęt sprzedawany jest do innego kraju, instrukcje montażu i użytkowania muszą być udostępnione w języku danego kraju! Ze względów statycznych należy zachować odstęp do końca membrany dachowej min. 1,50 m. > 1,50 m > 1,50 m > 1,50 m > 1,50 m Wersja 1.9 3

4 2 EAP SYST, AIO SYST-SZH ZASTOSOWANIE Dopuszczony jako punkt kotwiczący na płaskim lub pochylonym dachu dla 3 osób (włącznie z 1 osobą do udzielania pierwszej pomocy). (EAP SYST) Lub jako punkt mocowania uchwytu pośredniego liny (nie wchodzi w zakres dostawy) w poziomym systemie linowym INNOTECH zgodnie z EN 795:1996 klasa C. (AIO SYST-SZH) Nadaje się do następujących systemów zabezpieczających przed upadkiem z wysokości zgodnie z EN 363:2008 Systemy zaczepowe tylne Systemy pozycjonujące miejsca pracy Systemy powstrzymujące upadek Systemy ratunkowe W celu bezpiecznego użytkowania należy przestrzegać odpowiednich danych producentów sprzętu ochrony osobistej (SOO). 2 Dopuszczony jako punkt mocowania na płaskim lub pochyłym dachu dla punktów końcowych i narożnych oraz uchwytu pośredniego liny (nie wchodzi w zakres dostawy) w poziomym systemie linowym Innotech zgodnie z EN 795:1996 Klasa C. Nadaje się do następujących systemów zabezpieczających przed upadkiem z wysokości zgodnie z EN 363:2008 Systemy zaczepowe tylne Systemy pozycjonujące miejsca pracy Systemy powstrzymujące upadek Systemy ratunkowe W celu bezpiecznego użytkowania należy przestrzegać odpowiednich danych producentów sprzętu ochrony osobistej (SOO). Dopuszczony jako punkt mocowania na płaskim i pochylonym dachu dla INNOTECH SPAR-10. Z odpowiednim oznakowaniem nadaje się także do opuszczania się na linie: System dla dostępu linowego (EN 363:2008) 3 AIO SYST ZASTOSOWANIE EAP, AIO KIERUNKI OBCIĄŻENIA Podczas montażu / użytkowania zabezpieczenia przed upadkiem z wysokości zwrócić uwagę na występujące kierunki obciążenia! Obciążenie w kierunku X nie jest dozwolone! EAP SYST AIO SYST-SZH AIO SYST 4 Wersja 1.9

5 EAP NORMY 4 System EAP SYST został sprawdzony i certyfikowany do zamocowania na dachu zgodnie z EN 795:1996 klasa A2. Kontrola wykonana została statycznie i dynamicznie na oryginalnym podłożu. AIO NORMY 4 System AIO-SZH, AIO SYST został sprawdzony i certyfikowany do zamocowania na dachu zgodnie z EN 795:1996 klasa C. Kontrola wykonana została statycznie i dynamicznie na oryginalnym podłożu. EAP, AIO MATERIAŁ 5 EAP SYST: Listwy mocujące: aluminium 6060; płyta podstawowa: aluminium ALMg3; śruby / nakrętki mocujące: stal nierdzewna gatunek A2; ucho mocowania: stal nierdzewna gatunek AIO SYST-SZH, AIO SYST: Listwy mocujące: aluminium 6060; płyta podstawowa: aluminium ALMg3; śruby / nakrętki mocujące: Stal nierdzewna gatunek A2; EAP, AIO WYMIARY 6 EAP SYST AIO SYST-SZH AIO SYST Wersja 1.9 5

6 7 EAP, AIO PODŁOŻE Warunki konieczne do prawidłowego montażu: dach na rąbek stojący, skonstruowany zgodnie z obowiązującymi normami / zasadami fachowymi (grubość blachy stalowej 0,5 mm, aluminiowej 0,7 mm), statycznie nośna konstrukcja dolna oraz użycie oryginalnych środków mocujących, odpowiednich dla danego profilu dachowego. Jeśli blachy są powlekane, to podczas montażu nie wolno uszkodzić powleczenia. System SYST nie nadaje się do użycia na dachach miedzianych i nie powinien mieć kontaktu ze ściekami zawierającymi miedź. (Alternatywa: INNOTECH FALZ) 8 EAP Symbole i oznakowania Oznaczenie typu: EAP SYST Numery odpowiednich norm: EN 795:1996 klasa A DEKRA EXAM GmbH C 0158 Nazwa lub logo producenta / sprzedawcy: INNOTECH Rok produkcji i numer seryjny producenta: 20xx xx/xxxxx Symbol, że należy przestrzegać instrukcji użytkowania: JJJJ-.. INNOTECH EAP SYST EN795:1996 Cl.A 0158 max. PROJEKTOWANIE I DYSTRYBUCJA: INNOTECH Arbeitsschutz GmbH, Laizing 10, 4656 Kirchham / Austria. JEDNOSTKA NOTYFIKUJĄCA ODPOWIEDZIALNA ZA WERYFIKACJĘ ZGODNOŚCI Z WZORCEM KONSTRUKCYJNYM: DEKRA EXAM GmbH, Dinnendahlstr. 9, Bochum, CE 0158 Weryfikacja zgodności z wzorcem konstrukcyjnym przebiegła zgodnie z normą EN 795: Wersja 1.9

7 AIO-SZH, AIO Symbole i oznakowania 8 Oznaczenie typu: AIO SYST AIO SYST SZH Numery odpowiednich norm: EN 795:1996 Klasa C DEKRA EXAM GmbH C 0158 Nazwa lub logo producenta / sprzedawcy: INNOTECH Rok produkcji i numer seryjny producenta: 20xx xx/xxxxx Symbol, że należy przestrzegać instrukcji użytkowania: PROJEKTOWANIE I DYSTRYBUCJA: INNOTECH Arbeitsschutz GmbH, Laizing 10, 4656 Kirchham / Austria. JEDNOSTKA NOTYFIKUJĄCA ODPOWIEDZIALNA ZA WERYFIKACJĘ ZGODNOŚCI Z WZORCEM KONSTRUKCYJNYM: DEKRA EXAM GmbH, Dinnendahlstr. 9, Bochum, CE 0158 Weryfikacja zgodności z wzorcem konstrukcyjnym przebiegła zgodnie z normą EN 795:1996 Wersja 1.9 7

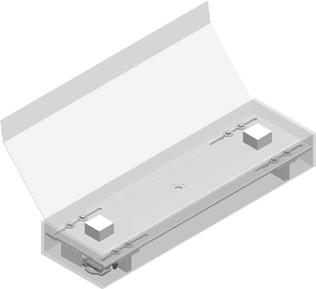

8 9 EAP SYST MONTAŻ Narzędzia potrzebne do montażu (EAP SYST, AIO SYST-SZH, AIO SYST): 1 x 1 x 0,5 mm > 2 mm 1. MONTAŻ UCHA MOCOWANIA: EAP SYST EAP SYST 8 Wersja 1.9

9 AIO SYST-SZH MONTAŻ 9 Instrukcja przeznaczona jest tylko dla przeszkolonych, fachowych zakładów monterskich! 1. System AIO SYST-SZH służy jako punkt mocowania uchwytu pośredniego liny (nie wchodzi w zakres dostawy) w poziomym systemie linowym INNOTECH zgodnie z EN 795:1996 Klasa C. Odstęp uchwytów pośrednich liny wynosi maks. 7,5 m. UWAGA nie używać jako punktu końcowego lub narożnego! AIO SYST-SZH 0,5 mm > 2 mm Wersja 1.9 9

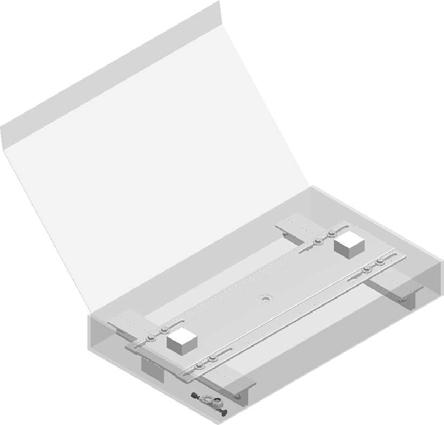

10 9 AIO SYST MONTAŻ Instrukcja przeznaczona jest tylko dla przeszkolonych, fachowych zakładów monterskich! 1. System AIO SYST służy jako punkt mocowania dla punktów końcowych i narożnych w poziomym systemie linowym INNOTECH zgodnie z EN 795:1996 klasa C. PRZYKŁADY ZASTOSOWANIA: AIO SYST AIO SYST 10 Wersja 1.9

11 AIO SYST MONTAŻ 9 > 2 mm 0,5 mm Wersja

12 9 EAP SYST, AIO SYST-SZH, AIO SYST MONTAŻ 2. POZYCJONOWANIE NA DACHU: 12 Wersja 1.9

13 EAP SYST, AIO SYST-SZH, AIO SYST MONTAŻ 9 3. UMOCOWANIE ZACISKÓW NA DACHU NA RĄBEK STOJĄCY: AIO SYST: 4 x 20 Nm AIO SYST: 4 x 20 Nm EAP SYST, AIO SYST-SZH: 2 x 20 Nm AIO SYST: 4 x 20 Nm EAP SYST, AIO SYST-SZH: 2 x 20 Nm EAP SYST, AIO SYST-SZH: 2 x 20 Nm Wersja

14 9 EAP SYST, AIO SYST-SZH, AIO SYST MONTAŻ 4. PRZYMOCOWANIE ZACISKÓW ŚRUBAMI DO PŁYTY PODSTAWOWEJ: 4 x 20 Nm 4 x 20 Nm 4 x 20 Nm 5. GOTOWE! 14 Wersja 1.9

15 EAP SYST, AIO SYST-SZH, AIO SYST NOTATKI DOTYCZĄCE MONTAŻU 9 INNE NOTATKI: Wersja

16 10 EAP SYST, AIO SYST-SZH, AIO SYST PROTOKÓŁ ODBIORCZY i PROJEKT: PRODUKT: SZT: NR SERYJNY ZLECENIODAWCA: NAZWISKO / FIRMA / ADRES: ZLECENIOBIORCA: NAZWISKO / FIRMA / ADRES: MONTAŻ: NAZWISKO / FIRMA / ADRES: Zleceniodawca odbiera usługi wykonane przez zleceniobiorcę. Instrukcje montażowe i użytkowania, protokoły mocowania, dokumentacje fotograficzne i karty badań zostały przekazane zleceniodawcy (inwestorowi) i udostępnione użytkownikowi. Przy dostępie do systemu zabezpieczenia należy udokumentować pozycje urządzeń kotwiczących przy pomocy planów (np. szkicu rzutu poziomego dachu). Monter specjalista zaznajomiony z systemami ochrony potwierdza, że prace montażowe zostały wykonane fachowo, według aktualnego stanu techniki i zgodnie z instrukcjami montażowymi i eksploatacyjnymi producenta. Zakład montażowy potwierdza niezawodność pod względem bezpieczeństwa. UWAGA: 16 Wersja 1.9

17 EAP SYST, AIO SYST-SZH, AIO SYST PROTOKÓŁ ZACISKÓW / FOTOGRAFIE 10 Data: Miejsce: Moment dokręcenia: [Nm] Fotografie: (Nazwy plików) Określona poniżej firma montażowa gwarantuje wykonanie prac zgodne z właściwymi standardami (odstępy od krawędzi, sprawdzenie podłoża itd.) Podłoże (producent dachu, profil, materiał, grubość blachy itp.): OPCJONALNIE: przy wykonaniu poziomego systemu linowego zgodnie z EN 795:1996 klasa C Montaż punktów mocowania przez: Montaż systemu linowego przez: Zleceniodawca: NAZWISKO Monter: NAZWISKO DATA, PODPIS DATA, PODPIS Wersja

18 11 WZÓR DO KOPIOWANIA A4 WSKAZÓWKI DOTYCZĄCE SYSTEMU BEZPIECZEŃSTWA Inwestor powinien umieścić niniejszą wskazówkę w sposób widoczny przy dostępie do systemu! Użytkowanie następuje według stanu techniki i zgodnie z instrukcjami montażu i użytkowania. MIEJSCE PRZECHOWYWANIA INSTRUKCJI MONTAŻOWYCH I UŻYTKOWANIA, PROTOKOŁÓW TESTOWYCH ITP.: Maksymalne wartości graniczne dla urządzeń kotwiczących zamieszczone są w danych instrukcjach montażu i użytkowania lub na tabliczce znamionowej urządzenia. W razie naprężeń spowodowanych upadkiem z wysokości lub istniejących wątpliwości urządzenie kotwiczące należy bezzwłocznie wyłączyć z ruchu i odesłać do producenta lub fachowego warsztatu w celu sprawdzenia i naprawy. Dotyczy to również uszkodzeń środków kotwiczących. SCHEMAT PRZEGLĄDOWY Z POŁOŻENIEM URZĄDZENIA KOTWICZĄCEGO: Oznaczyć obszary stwarzające zagrożenie przebicia (np. kopuły świetlikowe / i naświetla)! 18 Wersja 1.9

19 WZÓR DO KOPIOWANIA A4 11 SZKIC SYSTEMU ZABEZPIECZAJĄCEGO Wersja

20 12 WZÓR DO KOPIOWANIA A4 PROTOKÓŁ KONTROLNY I PROJEKT: PRODUKT: NR SERYJNY: DOROCZNA KONTROLA SYSTEMU wykonana w dniu: NASTĘPNA KONTROLA NAJPÓŹNIEJ DO: PUNKTY KONTROLI sprawdzono i są w porządku STWIERDZONE WADY (opis wad / środki) DOKUMENTACJE: Instrukcja montażu i użytkowania Protokół odbioru Protokóły mocowania / dokumentacje fotograficzne SOI (Sprzęt ochrony indywidualnej przed upadkiem z wysokości): Sprawdzenie według danych producenta Data upływu ważności Wykonano doroczny przegląd okresowy Nie sprawdzono (brak autoryzacji) WIDOCZNE CZĘŚCI URZĄDZENIA KOTWICZĄCEGO: Brak zniekształceń Możliwość obrócenia ucha mocowania 20 Wersja 1.9

21 WZÓR DO KOPIOWANIA A4 12 Brak korozji Połączenia śrubowe dokręcone Moment dokręcenia śrub mocujących Stabilne zamocowanie... USZCZELNIENIE DACHU: Brak uszkodzeń Brak korozji... POZIOMY SYSTEM ZABEZPIECZENIA LINOWEGO Uwaga: Bezwzględnie wypełnić dodatkowy PROTOKÓŁ KONTROLI II (wzór do kopiowania w instrukcji montażowej / egzemplarzu dla użytkownika)! Wynik odbioru: Urządzenie bezpieczeństwa zgodne jest z instrukcją montażu i użytkowania producenta i aktualnym stanem techniki. Potwierdza się niezawodność techniczną pod względem bezpieczeństwa. Uwaga:... Biegły, osoba zaznajomiona z systemem bezpieczeństwa: Nazwisko: PODPIS: Wersja

22 13 PROJEKTOWANIE I DYSTRYBUCJA INNOTECH Arbeitsschutz GmbH, Laizing 10, 4656 Kirchham / Austria. 22 Wersja 1.9
