1 INNOTECH Arbeitsschutz GmbH. Pomyłki, błędy druku, zmiany techniczne zastrzeżone! INNOTECH Arbeitsschutz GmbH. Errors and misprints accepted. We reserve the right to make technical changes. INSTRUKCJA MONTAŻU I UŻYTKOWANIA POLSKI ACHTUNG: DEUTSCH Die Montage und die Verwendung der Sicherungseinrichtung ist erst zulässig, nachdem der Monteur und der Anwender die Original Aufbau und Verwendungsanleitung in der jeweiligen Landessprache gelesen haben. ATTENTION: ENGLISH Assembling and using of the safety product is only allowed after the assembler and user read the original installation and application instruction in his national language. Attention!: FRANÇAIS Le montage et l utilisation du dispositif de sécurité ne sont autorisés qu après lecture par le monteur et par l utilisateur de la notice d'origine de montage et d'utilisation dans la langue du pays concerné. Attenzione: ITALIANO Il montaggio e l uso del dispositivo di sicurezza è ammesso soltanto dopo che il montatore e l utente hanno letto le istruzioni per l'installazione e l'uso nella rispettiva lingua nazionale. ATENCIÓN: ESPAÑOL No está permitido montar ni usar el dispositivo de protección antes de que el montador y el usuario hayan leído las instrucciones de montaje y uso originales en la lengua del respectivo país. Atenção: PORTUGUES A montagem e o emprego do mecanismo de proteção somente serão permitidos, após o montador e o usuário terem lido as instruções de uso originais, no respectivo idioma do país, sobre a montagem e o emprego do mesmo. Attentie: NEDERLANDS De montage en het gebruik van de veiligheidsinrichting is pas toegestaan, nadat de monteur en de gebruiker de originele montage- en gebruikershandleiding in de desbetreffende taal gelezen hebben. Figyelem: MAGYAR A biztonsági berendezés felszerelése és használata csak az után megengedett, miután a szerelést végző és a használó személyek a nemzeti nyelvükre lefordított, eredeti használati utasítást elolvasták és megértették. Pozor! SLOVENSKY Montaža in uporaba varnostnih naprav je dovoljena šele takrat, ko sta monter in uporabnik prebrala originalna navodila za montažo in uporabo v konkretnem jeziku. POZOR: ČESKY Montáž a používání zabezpečovacího zařízení jsou povoleny až poté, co si pracovníci provádějící montáž a uživatelé přečetli v příslušném jazyce originální návod k montáži a používání. DİKKAT!: TÜRKÇE Güvenlik tertibatının montajına ve kullanımına, ancak montaj teknisyeni ve kullanıcı, orijinal kurulum ve kullanma talimatını kendi ülke dilinde okuduktan sonra, izin verilir. Obs! : NORSK Monteringen og anvendelsen av sikkerhetsinnretningene er gyldige først etter at montøren og brukeren har lest den originale oppbygnings- og bruksanvisningen i det tilsvarende landets språk. O B S : SVENSKA Säkerhetsanordningen får inte monteras och användas förrän montören och användaren har läst igenom konstruktionsbeskrivningen och bruksanvisningen i original på resp lands språk. Huomio: SUOMI Turvalaitteiden asennus ja käyttö on sallittu vasta, kun asentaja ja käyttäjä ovat lukeneet alkuperäisen asennus- ja käyttöohjeen omalla kielellään. GIV AGT: DANSK Montagen og brugen af sikkerhedsudstyret er først tilladt, efter at montøren og brugeren har læst den originale vejledning i samling og brug på det pågældende lands sprog. UWAGA: POLSKI Montaż i użytkowanie urządzenia zabezpieczającego dozwolone jest wtedy, gdy monter i użytkownik przeczytają oryginalną instrukcję montażu i użytkowania w swoim języku. Strona 1 z 10 Wydanie INNOTECH

2 INSTRUKCJA MONTAŻU I UŻYTKOWANIA INSTRUKCJA BEZPIECZEŃSTWA Elementy INNOTECH-INDUSTRY powinny być montowane zgodnie z najnowszym stanem techniki wyłącznie przez odpowiednie, fachowe/kompetentne osoby, które są zaznajomione z systemami bezpieczeństwa pracy na dachach. System może być montowany lub używany wyłącznie przez osoby, które zapoznały się z niniejszą instrukcją użytkowania, jak również z lokalnie obowiązującymi przepisami bezpieczeństwa, są zdrowe fizycznie i umysłowo oraz zostały przeszkolone w zakresie PSA (środków ochrony indywidualnej). Ograniczenia zdrowotne (problemy z sercem i krążeniem, przyjmowanie leków, alkohol) mogą ujemnie wpłynąć na bezpieczeństwo użytkownika. Podczas montażu / użytkowania urządzenia kotwiczącego INNOTECH-INDUSTRY należy przestrzegać przepisów bezpieczeństwa pracy (np.: dotyczących prac na dachu). Musi istnieć plan zastosowania środków ratunkowych we wszystkich możliwych przypadkach zagrożenia. Przed rozpoczęciem prac należy podjąć środki, aby żadne przedmioty nie mogły spaść na dół ze stanowiska pracy. Obszar pod stanowiskiem pracy (drogi publiczne itp.) nie może być zastawiony. Monterzy muszą upewnić się, czy odpowiednie jest podłoże do zamocowania urządzenia kotwiczącego. W razie wątpliwości należy skontaktować się ze statykiem. Urządzenie kotwiczące na dachu przewidziane jest do przejmowania obciążeń we wszystkich kierunkach równolegle do powierzchni montażu lub prostopadle do podpory. Jeśli podczas montażu wystąpią niejasności, należy bezzwłocznie skontaktować się z producentem. Fachowe zamocowanie systemu zabezpieczającego budowli musi być udokumentowane przy pomocy protokołów montażu kołków i fotografii dla danej sytuacji montażowej. Stal nierdzewna nie może stykać się z pyłem szlifierskim lub narzędziami stalowymi, gdyż mogą spowodować korozję. Wszystkie śruby ze stali nierdzewnej należy przed montażem nasmarować odpowiednim smarem. Punkt kotwiczący należy tak zaplanować, zamontować i użytkować, aby przy fachowym używaniu wyposażenia ochrony osobistej nie było możliwe rozpoczęcie spadania z wysokości. (Patrz dokumentacja planowania na stronie internetowej Przy dostępie do systemu zabezpieczenia dachu należy udokumentować pozycje urządzeń kotwiczących przy pomocy planów (np. szkicu rzutu poziomego dachu). Wymaganą minimalną przestrzeń swobodną pod krawędzią rozpoczęcia spadania do ziemi oblicza się następująco: dane producenta dot. używanych środków ochrony indywidualnej włącznie z wychyleniem liny + wzrost człowieka + 1 m odstępu bezpieczeństwa. Strona 2 z 10 Wydanie INNOTECH

3 INSTRUKCJA MONTAŻU I UŻYTKOWANIA INSTRUKCJA BEZPIECZEŃSTWA Mocowanie w otworze Ø 30 mm w środku urządzenia INNOTECH-INDUSTRY następuje przy pomocy karabińczyka przy obowiązkowym użyciu środków ochrony indywidualnej zgodnie z EN 361 (pas uprzęży) i EN 363 (system kotwiczący). Uwaga: W systemie poziomym wolno używać tylko takich środków łączących, które nadają się dla danego zastosowania i są atestowane dla odpowiedniego wykonania krawędzi (ostre krawędzie, blacha trapezowa, beton itd.). Kombinacja poszczególnych elementów wspomnianego wyposażenia może stworzyć zagrożenia pogarszając bezpieczne funkcjonowanie jednego z elementów. (Należy przestrzegać danych instrukcji użytkowania!) Przed użyciem cały system zabezpieczający należy sprawdzić wzrokowo, czy nie ma widocznych wad (np. luźne połączenia śrubowe, odkształcenia, zużycie, korozja, wadliwe uszczelnienie dachu itp). W razie wątpliwości co do bezpiecznego funkcjonowania systemu zabezpieczającego powinna sprawdzić go osoba upoważniona (dokumentacja pisemna). Całe urządzenie bezpieczeństwa podlega kontroli przez biegłego przynajmniej raz w roku. Wyniki kontroli biegłego dokumentuje się na dostarczonym protokóle. Po obciążeniu przez upadek z wysokości należy cały system bezpieczeństwa wyłączyć z dalszej eksploatacji i poddać kontroli przez biegłego (części, zamocowanie do podłoża itp.). Urządzenie INNOTECH-INDUSTRY zostało opracowane w celu zabezpieczenia osób i nie wolno go używać do innych celów. Nigdy nie zawieszać na systemie bezpieczeństwa nieokreślonych ciężarów. W razie silnego wiatru przekraczającego stan normalny nie wolno używać systemu bezpieczeństwa. Po silnych burzach należy skontrolować dach z pokryciem blaszanym (podłoże) przed dalszym używaniem. Nie wolno wprowadzać żadnych zmian do fabrycznego urządzenia kotwiczącego. W przypadku dachów spadzistych należy zapobiec schodzeniu lawin z lodu i śniegu przy pomocy odpowiednich kratek zatrzymujących śnieg przy okapie. W przypadku przekazania systemu bezpieczeństwa zewnętrznemu zleceniobiorcy obowiązują pisemne instrukcje montażu i użytkowania. + Ze względów statycznych należy zachować odstęp do końca toru dachu min. 1,00 m. min. 1,00 m min. 1,00 m Strona 3 z 10 Wydanie INNOTECH

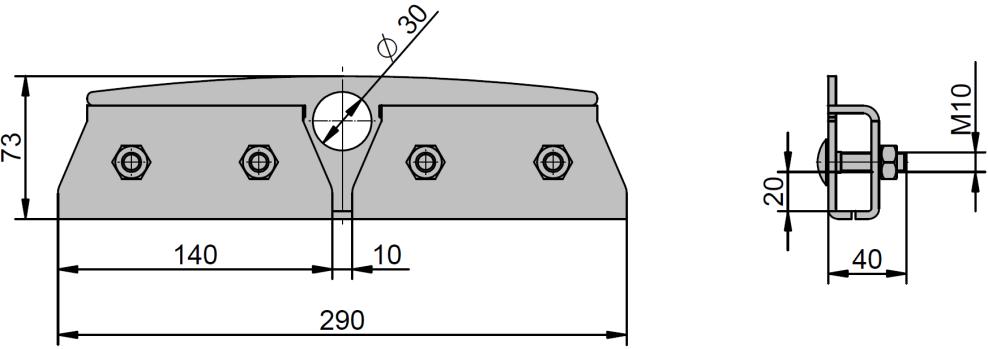

4 ZASTOSOWANIE Urządzenie dopuszczone jako punkt zamocowania na płaskim lub lekko pochylonym dachu dla 3 osób (włącznie z 1 osobą udzielającą pierwszej pomocy) dla następujących systemów zabezpieczających przed upadkiem według EN 363:2008 systemów uniemożliwiających rozpoczęcie spadania systemów pozycjonowania w miejscu pracy systemów kotwiczących systemów ratunkowych Dla niezawodnego użytkowania należy przestrzegać danych producenta PSA (wyposażenia ochrony osobistej). NORMY Urządzenie INNOTECH zostało sprawdzone i atestowane do zamontowania na dachu zgodnie z EN 795:2012 TYP A. Kontrola wykonana została statycznie i dynamicznie na oryginalnym podłożu. MATERIAŁ Urządzenie INNOTECH wykonane jest ze stali nierdzewnej IIA SYMBOLE I OZNAKOWANIA Musi być podana wskazówka PSA wraz z poniższymi informacjami: - Oznaczenie typu: EAP- - Numery odpowiednich norm: EN 795:2012 TYP A - Nazwa lub logo producenta / sprzedawcy: INNOTECH - Numer seryjny rok budowy przez producenta: JJJJ Maksymalna liczba asekurowanych osób: 3 osób - Symbol, że należy przestrzegać instrukcji użytkowania: WYMIARY SPRZEDAŻ I PROJEKTOWANIE INNOTECH Arbeitsschutz GmbH A-4656 Kirchham, Laizing 10 w w w. i n n o t e c h. a t Przy sprawdzaniu wzoru budowlanego - jednostka notyfikująca: DEKRA EXAM GmbH, Dinnendahlstraße 9, D Bochum Strona 4 z 10 Wydanie INNOTECH

5 KONTROLE SPRAWDZIĆ PRZED KAŻDYM UŻYCIEM Przed użyciem cały system INNOTECH należy sprawdzić pod kątem widocznych wad. ZAGROŻENIE ŻYCIA w razie uszkodzenia systemu INNOTECH. - Stan INNOTECH musi być prawidłowy. - Systemu INNOTECH NIE używać, jeśli widoczne są uszkodzenia lub zużycie części, wykryte zostaną inne usterki (poluzowane śruby, odkształcenie, korozja, zużycie, wadliwe uszczelnienie dachu), upadek z wysokości spowodował obciążenie (wyjątek: udzielenie pierwszej pomocy), oznakowanie produktu jest nieczytelne. Możliwość użycia sprzętu zabezpieczającego należy sprawdzić na podstawie protokołu odbioru i protokołu badań. W razie wątpliwości co do niezawodnego działania systemu bezpieczeństwa NIE wolno go używać i należy zlecić sprawdzenie systemu przez kompetentną/fachową osobę (dokumentacja pisemna). W razie potrzeby produkt należy wymienić. COROCZNE KONTROLE System INNOTECH powinien być sprawdzany co najmniej raz w roku przez osobę fachową/kompetentną i znającą ten system. Bezpieczeństwo użytkownika zależy od skuteczności i trwałości sprzętu. Częstotliwość kontroli może być większa w zależności od intensywności użytkowania i warunków otoczenia (np.: korozyjna atmosfera itp.). Sprawdzenie przez osobę fachową/kompetentną musi być udokumentowane w protokole kontroli z instrukcji obsługi i przechowywane razem z instrukcją obsługi. Terminy kontroli są podane w protokole kontroli. DOPUSZCZENIE PRODUKTU Dla tego produktu w Niemczech wymagane są ogólna aprobata budowlana ( abz dla produktów budowlanych w zakresie obowiązywania krajowych przepisów budowlanych) oraz znak zgodności ( znak Ü wg rozporządzenia w sprawie znaku zgodności). Strona 5 z 10 Wydanie INNOTECH

6 PODŁOŻA Urządzenie INNOTECH zostało sprawdzone i dopuszczone dla standardowych systemów dachowych producenta: INTERFALZ Grubość profilu: min. 1,0 mm! Profil standardowy Wymagany jest system przemysłowych dachów metalowych ułożonych zgodnie z normą (producenci - patrz powyżej), konstrukcja nośna statycznie oraz stosowanie oryginalnych środków mocujących. W razie wątpliwości należy skontaktować się ze statykiem. UWAGA! Nie nadaje się do pokryć z rąbkiem stojącym. MONTAŻ - ZAMOCOWANIE W celu rozłożenia obciążenia należy zasadniczo zachować odstępy min. 1,00 m od krawędzi dachu (zakończenia pasm dachu). (4) Ustawić urządzenie INNOTECH na systemie dachu metalowego. (Zalecenia dla planowania: (1) Jeśli trzeba poluzować śruby mocujące zacisku, należy ponownie dokręcić je tak samo. (patrz Rys.) Śrubę z łbem okrągło-płaskim z czworokątem M10x40 (1) włożyć przez wybranie (11x11mm) elementu mocującego (2) i zacisk (3) lub (4) zamocować nakrętką (6) z podkładką zabezpieczającą Schnorr (5). (2) (3) (5) (6) Po fachowym ustawieniu zacisku na dachu przyśrubować go: Zacisk montować bezpośrednio pod rąbkiem! Zachować maksymalny 25 Nm Moment dokręcenia nakrętek: 25 Nm musi być bezwzględnie zachowany! UWAGA: NIE ZACISKAĆ NA UCHWYCIE PRZESUWNYM!! Po kontroli wszystkich śrub mocujących i momentów dokręcenia urządzenie INNOTECH INDUSTRY - 11 gotowe jest do użycia. Strona 6 z 10 Wydanie INNOTECH

7 FASETY SOLUTIONS PROJEKT: Arbeitsschutz GmbH P R O T O K Ó Ł O D B I O R C Z Y PRODUKT: szt. Nr prod.: ZLECENIODAWCA: ZLECENIOBIORCA: FIRMA MONTAŻOWA: REFERENT: ADRES FIRMY: Zleceniodawca odbiera usługi wykonane przez zleceniobiorcę. Instrukcje montażowe i użytkowania, protokóły montażu kołków, dokumentacje fotograficzne zostały przekazane zleceniodawcy (inwestorowi) i udostępnione użytkownikowi. Przy dostępie do systemu zabezpieczenia należy udokumentować pozycje urządzeń kotwiczących przy pomocy planów (np. szkicu rzutu poziomego dachu). Monter - specjalista zaznajomiony z systemami ochrony potwierdza, że prace montażowe zostały wykonane fachowo, według aktualnego stanu techniki i zgodnie z instrukcjami montażowymi i eksploatacyjnymi producenta. Zakład montażowy potwierdza niezawodność pod względem bezpieczeństwa. Uwagi: PROTOKÓŁ MONTAŻU KOŁKÓW / DOKUMENTACJA FOTOGRAFICZNA Data: Miejsce: Moment dokręcenia: Fotografie: (nazwy plików) Podpisana poniżej firma montażowa gwarantuje wykonanie zgodne z przepisami. (Odstępy brzegowe, sprawdzenie podłoża itp.) Podłoże (grubość blachy itp.): Zleceniodawca: NAZWISKO Monter: NAZWISKO DATA, PODPIS DATA, PODPIS

8 FASETY SOLUTIONS Arbeitsschutz GmbH WSKAZÓWKI DOTYCZĄCE ISTNIEJĄCEGO SYSTEMU BEZPIECZEŃSTWA Inwestor powinien w sposób widoczny umieścić niniejsze wskazówki przy wejściu do systemu: Użytkowanie następuje według stanu techniki i zgodnie z instrukcjami montażu i użytkowania. Miejsce przechowywania instrukcji montażowych i użytkowania, protokołów prób itp. jest następujące: Plan przeglądowy z położeniem urządzeń kotwiczących: (Zaznaczyć obszary niepewnego przebicia!) Maksymalne wartości graniczne urządzeń kotwiczących zamieszczone są w danych instrukcjach montażu i użytkowania lub na tabliczce znamionowej urządzenia. W razie naprężeń spowodowanych upadkiem z wysokości lub istniejących wątpliwości urządzenie kotwiczące należy bezzwłocznie wyłączyć z ruchu i odesłać do producenta lub fachowego warsztatu w celu sprawdzenia i naprawy. Dotyczy to również uszkodzeń elementów kotwiących.

9 FASETY SOLUTIONS Arbeitsschutz GmbH P R O T O K Ó Ł K O N T R O L N Y I PROJEKT: PRODUKT: szt. Nr prod.: ROCZNA KONTROLA SYSTEMU WYKONANA W DNIU: PUNKTY KONTROLI: DOKUMENTACJE: sprawdzono - w porządku! STWIERDZONE WADY: (Opis wad / środki) Instrukcja montażu i użytkowania Protokół odbioru Protokóły montażu kołków Dokumentacje fotograficzne PSA (Sprzęt chroniący przed upadkiem z wysokości): sprawdzenie zgodnie z danymi producenta Data upływu Wykonano roczną okresową kontrolę Nie sprawdzono (brak autoryzacji) WIDOCZNE CZĘŚCI URZĄDZENIA KOTWICZĄCEGO brak zniekształceń brak korozji połączenia śrubowe dokręcone Moment dokręcenia śrub mocujących (4 x 25 Nm) dobre osadzenie USZCZELNIENIE DACHU: brak uszkodzeń brak korozji Wynik odbioru: Urządzenie bezpieczeństwa zgodne jest z instrukcją montażu i użytkowania producenta i aktualnym stanem techniki. Potwierdza się niezawodność techniczną pod względem bezpieczeństwa. Uwagi: Biegły, osoba zaznajomiona z systemem bezpieczeństwa: NAZWISKO: PODPIS:

10 SPRZEDAŻ I PROJEKTOWANIE INNOTECH Arbeitsschutz GmbH A-4656 Kirchham, Laizing 10 w w w. i n n o t e c h. a t
