WYTYCZNE PROJEKTOWANIA STAŁYCH SYSTEMÓW ZABEZPIECZAJĄCYCH PRZED UPADKIEM Z WYSOKOŚCI NA DACHACH

Transkrypt

1 WYTYCZNE PROJEKTOWANIA STAŁYCH SYSTEMÓW ZABEZPIECZAJĄCYCH PRZED UPADKIEM Z WYSOKOŚCI NA DACHACH

2 SYSTEMY ZABEZBIECZAJĄCE PRZED UPADKIEM Zadaniem systemu chroniącego przed upadkiem z wysokości jest zabezpieczyć pracownika w taki sposób, aby uchronić go przed wystąpieniem spadania, lub w przypadku gdy ono nastąpi bezpiecznie je powstrzymać.

3 SYSTEMY ZABEZBIECZAJĄCE PRZED UPADKIEM Elementy każdego systemu chroniącego przed upadkiem z wysokości to: szelek bezpieczeństwa element łącząco-amortyzujący urządzenie kotwiczące

4 URZADZENIE KOTWICZĄCE Urządzenie kotwiczące to element, zestaw elementów lub składników, które są wyposażone w punkt lub punkty kotwiczące. Przeznaczone do podpięcia środków ochrony indywidualnej (ŚOI) chroniących przed upadkiem z wysokości.

5 URZADZENIE KOTWICZĄCE Stałe urządzenia kotwiczące (podzespół kotwiczący) są składnikiem bezpośrednio połączonym z konstrukcją obiektu w sposób trwały. Jego zadaniem jest stworzenie odpowiednio wytrzymałego połączenia pomiędzy podzespołem łącząco-amortyzującym, a elementami konstrukcyjnymi o stanowiska pracy odpowiedniej wytrzymałości. punkt mocowania trzpień słupka kotwy mocujące podłoże

6 NORMA PN-EN 795 Wymagania stawiane urządzeniom kotwiczącym określa norma: PN-EN 795:2012 Ochrona przed upadkiem z wysokości Urządzenia kotwiczące

7 TYPY URZADZEŃ KOTWICZĄCYCH Norma PN-EN 795 określa 5 typów urządzeń kotwiczących: Typ A - Urządzenie kotwiczące z jednym lub kilkoma stałymi punktami kotwiczącymi, zamocowanymi na stałe do konstrukcji. Typ B - Urządzenie kotwiczące z jednym lub kilkoma stałymi punktami kotwiczącymi bez konieczności mocowania na stałe do konstrukcji. Typ C - Urządzenie kotwiczące wykorzystujące giętką poziomą linę która nie może być nachylona do poziomu więcej niż Typ D - Urządzenie kotwiczące wykorzystujące poziomą sztywną szynę odbiegającą od poziomu nie więcej niż o 15. Typ E - Urządzenie kotwiczące do stosowania na powierzchniach poziomych z maksymalnym odchyleniem do 5 0 od poziomu. Jego skuteczność zależy wyłącznie od masy i tarcia na powierzchni ich styku.

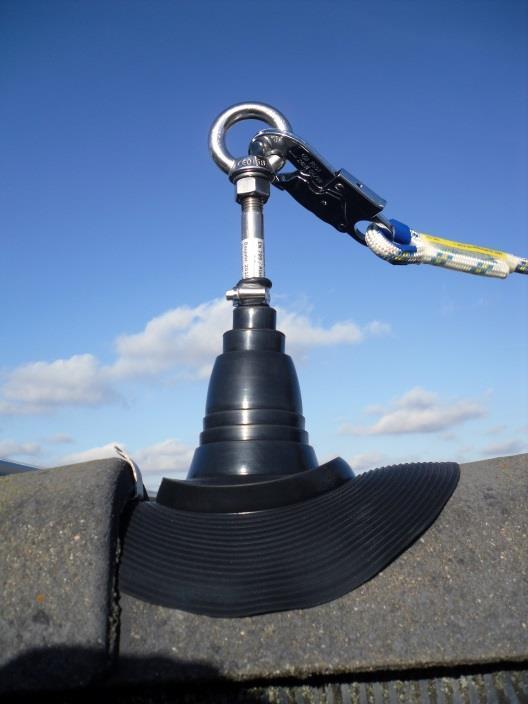

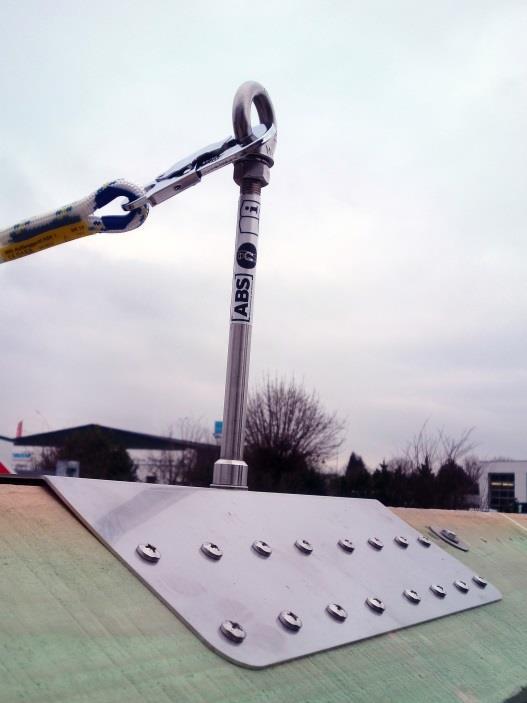

8 PRZYKŁAD URZADZENIA KOTWICZĄCEGO TYP A

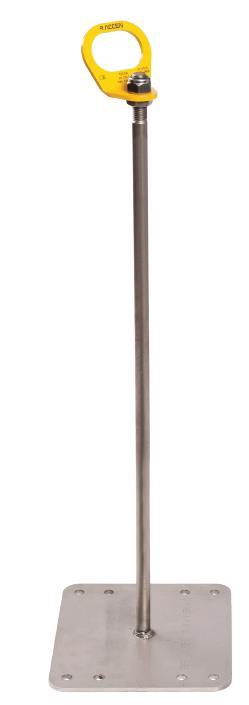

9 PRZYKŁAD URZADZENIA KOTWICZĄCEGO TYP B

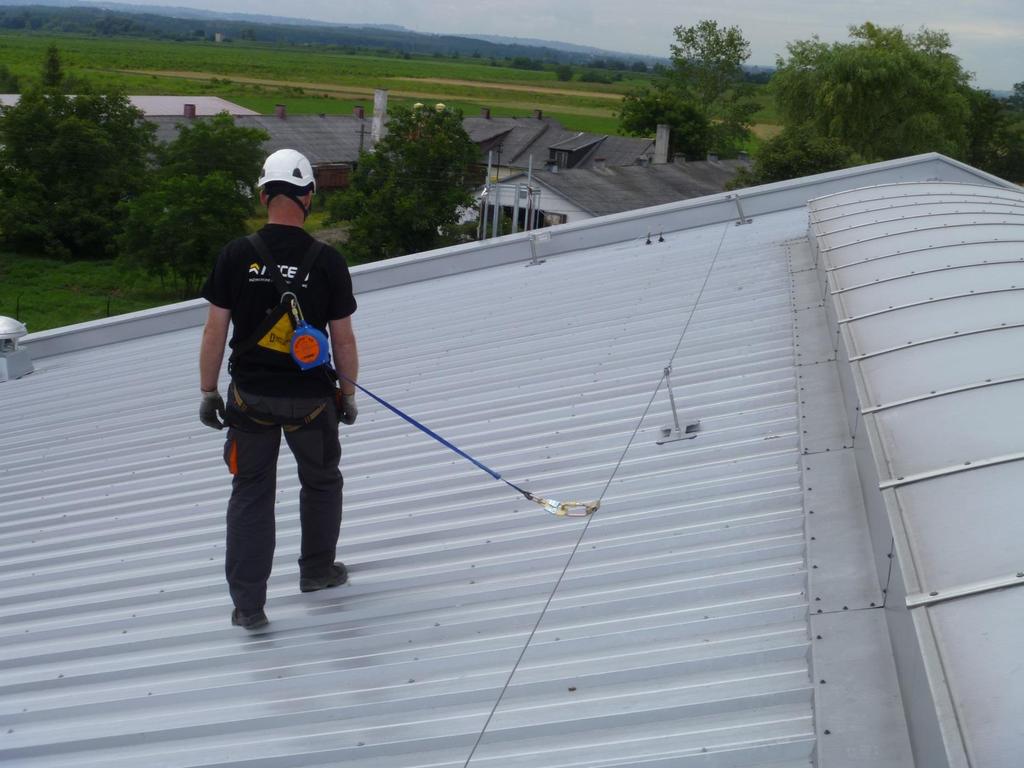

10 PRZYKŁAD URZADZENIA KOTWICZĄCEGO TYP C

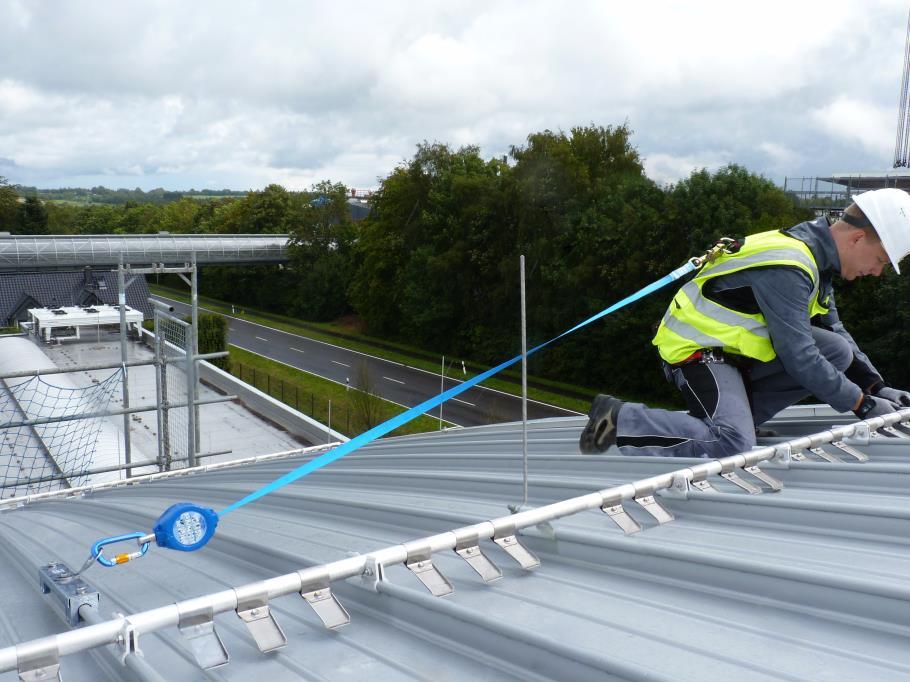

11 PRZYKŁAD URZADZENIA KOTWICZĄCEGO TYP D

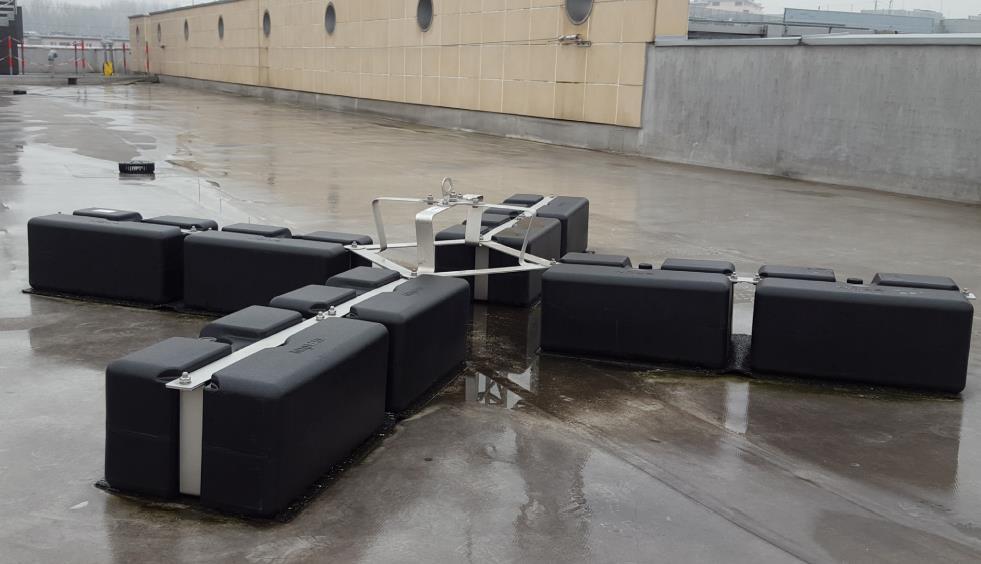

12 PRZYKŁAD URZADZENIA KOTWICZĄCEGO TYP E

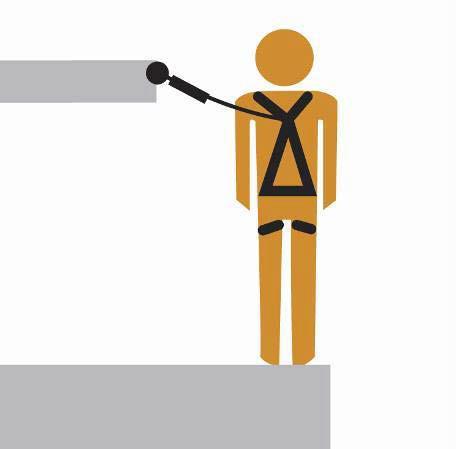

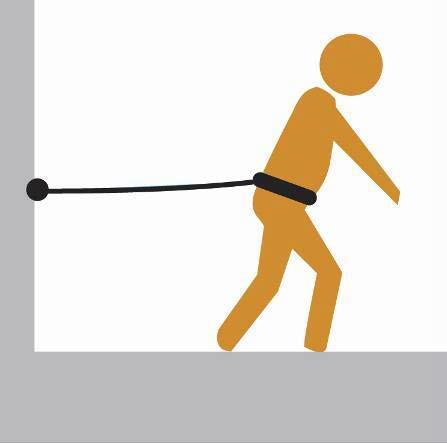

13 RODZAJE SYSTEMÓW CHRONIĄCYCH PRZED UPADKIEM System zabezpieczający przed wystąpieniem spadania system powstrzymujący upadek

14 DROGA SWOBODNEGO SPADANIA Osoby, zatrzymywane przez system powstrzymujący spadanie doznają często ciężkich obrażeń. Niewielkie drogi spadania swobodnego w trakcie upadku zdecydowanie zmniejszają ryzyko odniesienia obrażeń. Z tego powodu maksymalna droga swobodnego spadania nie powinna przekroczyć 2,0-2,5 m i tym samym jest podstawą projektowania systemu zabezpieczenia.

15 DROGA SWOBODNEGO SPADANIA absorber energii (środek ochrony indywidualnej ) ~1,5 m wzrost użytkownika ~1,8m ugięcie systemu linowego zgodnie z tabelą ~0,5 m ->1,9m min. bezpieczna odległość 1 m

16 PRZYKŁAD 1 20 m 20 m 10 m 14 m Droga swobodnego spadania : 4 m

17 PRZYKŁAD 2 20 m 10 m 20 m 1/3 1/3 1/3 10 m Droga swobodnego spadania ~ 5,3 m droga swobodnego spadania ~ 2,0 m

18 PRZYKŁAD 3 5,00 m 7,00 m 2,00 m 5,00 m Obszar bezpieczeństwa Obszar zagrożony upadkiem W przypadku odległości punktu kotwiczącego od krawędzi dachu, wynoszącej 5m długość liny do punktu narożnego wynosi ok 7m, a droga swobodnego spadania max. 2m

19 PRZYKŁAD 4 4,00 m 1,20 m 2,80 m dodatkowy punkt kotwiczący tzw. antywahadłowy 10,00 m Obszar bezpieczeństwa 10,00 m Obszar zagrożony upadkiem 4,00 m 10,00 m W przypadku odległości punktu kotwiczącego od krawędzi dachu 10m długość liny do punktu narożnego wynosi ok. 14m, a droga spadania swobodnego ok. 4m. Montaż dodatkowego punktu kotwiczącego w punkcie przecięcia okręgu zakreślonego liną łączącą z przekątną, droga swobodnego spadania zmniejsza się do 1,2 m.

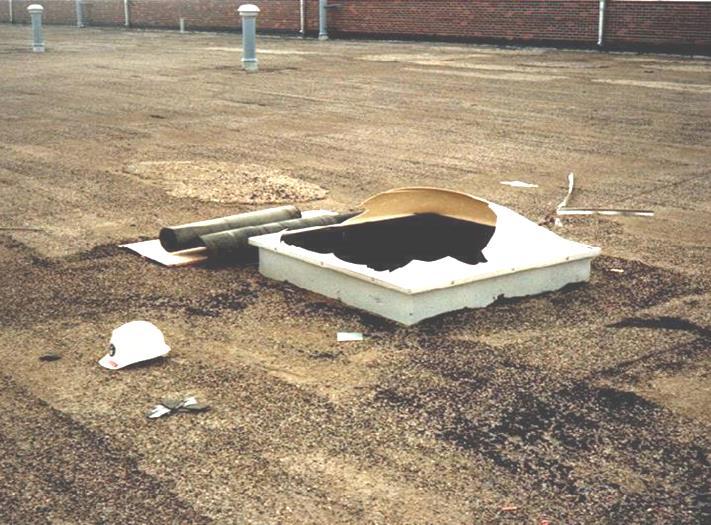

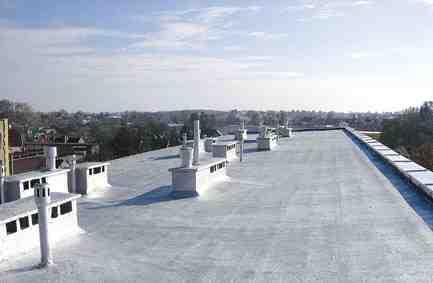

20 STREFY ZAGROŻENIA NA DACHU PŁASKIM Powierzchnie dachów płaskich określane są jako obszary zagrożenia. Niebezpieczeństwa upadku mogą występować w stosunku do krawędzi dachu, świetlików lub klap dymowych. W takich przypadkach strefami szczególnie dużego zagrożenia jest obszar w odległości do 2m od krawędzi. W związku z powyższym punkty asekuracyjne powinny być rozmieszczone wokół stref zagrożenia upadkiem.

21 STREFY ZAGROŻENIA

22 ROZMIESZCZENIE PUNKTÓW KOTWICZĄCYCH 2,5 5,0 7,5 7,5 7,5 7,5 2,5 5,0 2,5 5,0 7,5 7,5 7,5 7,5 2,5 5,0

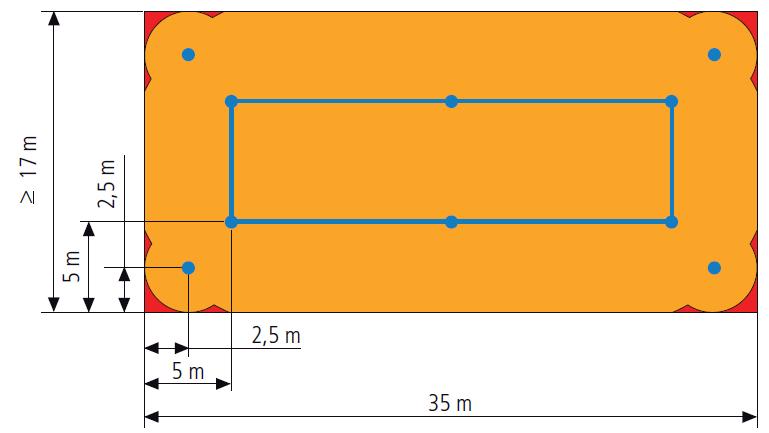

23 ROZMIESZCZENIE PUNKTÓW KOTWICZĄCYCH Czerwona strefa: 62,02 m²

24 ROZMIESZCZENIE PUNKTÓW KOTWICZĄCYCH Czerwona strefa: 126,69 m²

25 ROZMIESZCZENIE PUNKTÓW KOTWICZĄCYCH Czerwona strefa: 85,04 m²

26 ROZMIESZCZENIE PUNKTÓW KOTWICZĄCYCH Czerwona strefa: 5,36 m²

27 ROZMIESZCZENIE PUNKTÓW KOTWICZĄCYCH Czerwona strefa: 6,84 m²

28 ROZMIESZCZENIE PUNKTÓW KOTWICZĄCYCH Czerwona strefa: 20,60 m²

29 ROZMIESZCZENIE PUNKTÓW KOTWICZĄCYCH 5,40 m UWAGA! Duże ryzyko w przypadku nieprawidłowego zastosowania sprzętu 2,00 m 2,50 m 7,90 m 4,50 m 2,50 m 7,50 m 7,50 m 2,50 m 7,50 m 7,50 m 2,50 m Gdy odległość pomiędzy poszczególnymi punktami kotwiczącymi wynosi 7,5m przy prawidłowym zastosowaniu, wysokość swobodnego spadania przy okapie wynosi max. 2m. W przypadku nieprawidłowego zastosowania sprzętu przez użytkownika istnieje jednak ryzyko upadku z wysokości i drogi swobodnego spadania do 5,4 m.

30 60 m 65 m POZIOME SYSTEMY ASEKURACYJNE 95 m 90 m 2.5 m Przykład 1 system asekuracyjny o długości 370 mb na dachu o powierzchni 6175 m2/ odległości pomiędzy punktami punktów ok. 10 m

31 POZIOME SYSTEMY ASEKURACYJNE punkty w odległości 10 m H H 55 m 50 m H 35 m H = system asekuracyjny H 2.5 m 40 m 45 m Strefy zagrożone upadkiem o niewielkiej wysokości 3-5m! upadek na przeszkodę np.: zadaszenie, balkon, przybudówka,itp.. 30 m Przykład 2 System powstrzymujący upadek i system uniemożliwiający upadek np.: system lin kotwiczących - ok. 240 mb

32 POZIOME SYSTEMY ASEKURACYJNE + PUNKTY KOTWICZĄCE / 2 / 2 punkt kotwiczący 5,0 m EAP!! ŹLE!!! richtig poziomy system asekuracyjny X X = 2,5 m 5,0 m

33 DACHY O NACHYLENIU DO 20 Ryzyko upadku występuje na całej powierzchni dachu X System linowy biegnący poprzecznie do kalenicy dopuszczalny jest tylko do nachylenia dachu do 15 X / 2 X X X / 2 X / X X 2 / 2 / 2 X System linowy instalowany na kalenicy oraz słupki antywahadłowe System linowy instalowany na obu połaciach dachu

34 DACHY O NACHYLENIU DO 20 Ryzyko upadku występuje na całej powierzchni dachu X X / 2 X / 2 X / 2 X / 2 X X System linowy instalowany na kalenicy oraz słupki antywahadłowe System linowy instalowany na wszystkich połaciach dachu

35 PORÓWNANIE ROZWIĄZŃ SYSTEMÓW 40 m 40 m 40 m 50 m Punkty kotwiczące: koszty materiału ,- Ocena: 1. dużo pojedynczych punktów kotwiczenia 2. dużo przejść dachowych 3. nie zaleca się zastosowania w przypadku istnienia elementów wyposażenia dachów i urządzeń wentylacyjnych 4. możliwe nieprawidłowe zastosowani 5. mały komfort zastosowania ze względu na konieczność ciągłego przepinania się do kolejnych punktów kotwiczących 50 m System linowy + punkty kotwiczące. koszt materiału 3.676,- 50 m System linowy Koszt materiału: ,- Ocena 1. optymalne bezpieczeństwo pracy 2. krótkie systemy łączące 3. nie jest możliwe nieprawidłowe zastosowanie 4. niewiele przepustów dachowych 5. zastosowanie już w trakcie budowy do zabezpieczenia krawędzi dachu 22 punkty kotwiczące 100mb liny + 12 punktów kotwiczących 160mb liny +14 punktów kotwiczących

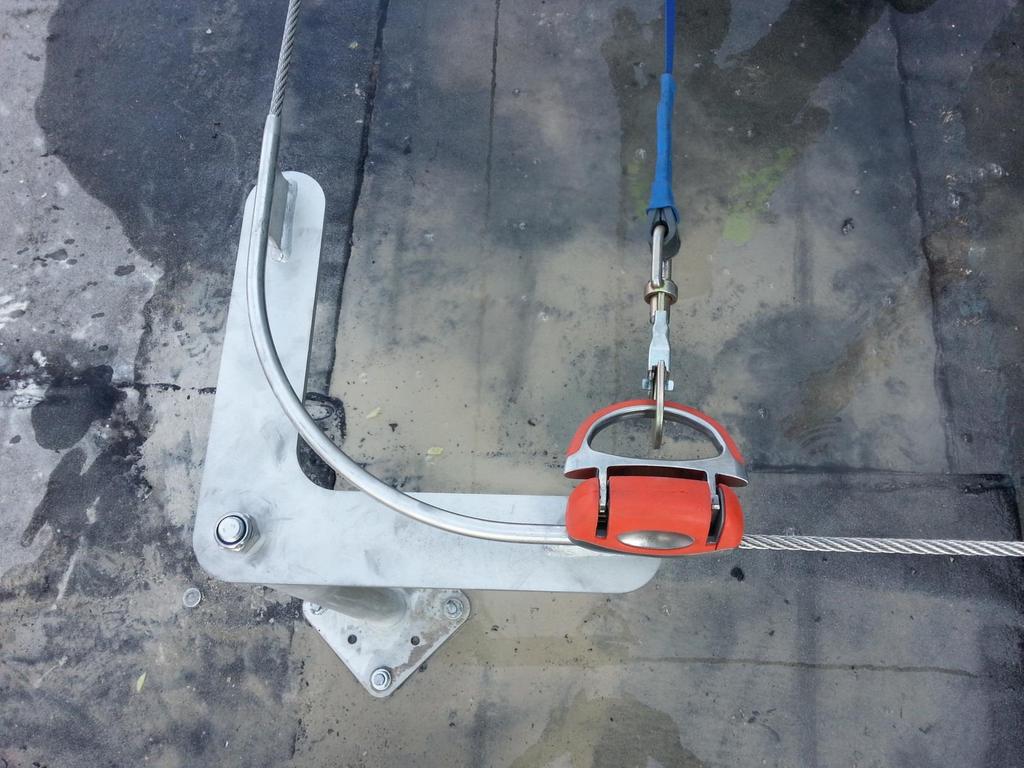

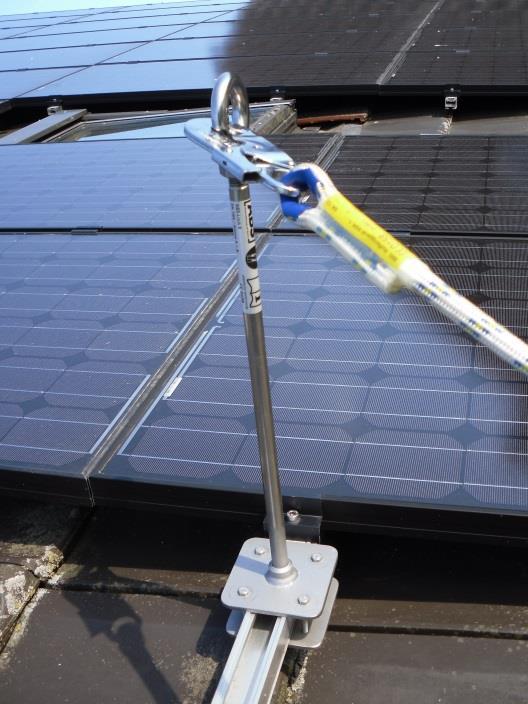

36 PRZYKŁADY URZĄDZEŃ KOTWICZĄCYCH

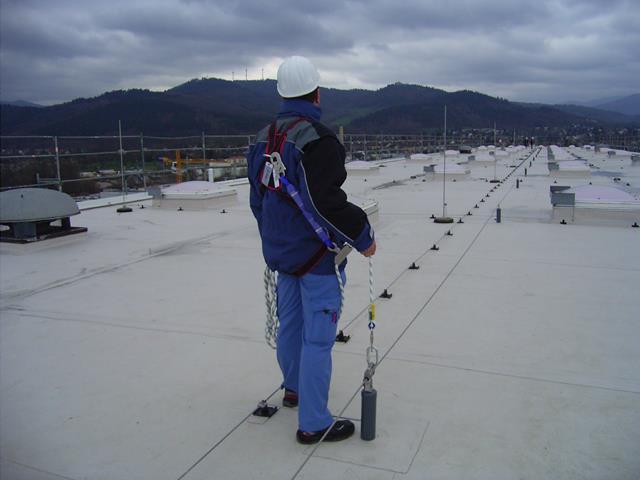

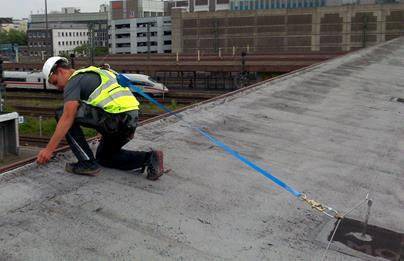

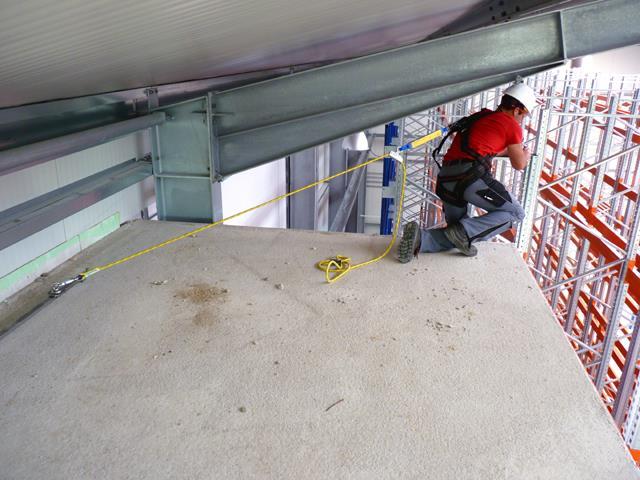

37 PRZYKŁADY WYKONANYCH SYSTEMÓW

38 PRZYKŁADY WYKONANYCH SYSTEMÓW

39 PRZYKŁADY WYKONANYCH SYSTEMÓW

40 PRZYKŁADY WYKONANYCH SYSTEMÓW

41 PRZYKŁADY WYKONANYCH SYSTEMÓW

42 PRZYKŁADY WYKONANYCH SYSTEMÓW

43 Niniejsze Wytyczne powstały w oparciu o obowiązujące przepisy i normy w zakresie bezpieczeństwa pracy na wysokości uwzględniając europejskie standardy bezpieczeństwa, a także dobrą praktykę i zalecenia producentów systemów zabezpieczających przed upadkiem z wysokości. Znaczące wskazania zaczerpnięto z dokumentu pn. Planungsgrundlagen von Anschlageinrichtungen auf Dächern opracowanego przez międzynarodową grupę ekspertów D-A-CH-S w dziedzinie bezpiecznej pracy na wysokości.
