2 INNOTECH FSG PORĘCZE ZABEZPIECZAJĄCE OKNO I N S T R U K C J A M O N T A Ż U I U Ż Y T K O W A N I A UWAGA Przed montażem i użyciem należy dokładnie przeczytać całą instrukcję montażu i użytkowania. Należy bezwzględnie przestrzegać instrukcji bezpieczeństwa. INSTRUKCJA BEZPIECZEŃSTWA Systemy INNOTECH FSG mogą montować wyłącznie odpowiednie osoby, przeszkolone i zaznajomione z systemem zabezpieczającym. System może być montowany lub używany wyłącznie przez osoby, które zapoznały się z niniejszą instrukcją użytkowania, jak również z lokalnie obowiązującymi przepisami bezpieczeństwa oraz są zdrowe fizycznie i umysłowo. Ograniczenia zdrowotne (problemy z sercem i krążeniem, przyjmowanie leków, alkohol) mogą ujemnie wpłynąć na bezpieczeństwo użytkownika. Podczas montażu / użytkowania urządzenia kotwiczącego INNOTECH-FAS należy przestrzegać przepisów bezpieczeństwa pracy. Przed rozpoczęciem prac należy podjąć środki, aby żadne przedmioty nie mogły spaść na dół ze stanowiska pracy. Obszar pod stanowiskiem pracy (drogi publiczne itp.) nie może być zastawiony. Przed użyciem cały system zabezpieczający należy sprawdzić wzrokowo, czy nie ma widocznych wad (np. luźne połączenia śrubowe, odkształcenia, zużycie, korozja itp). W razie wątpliwości co do bezpiecznego funkcjonowania systemu zabezpieczającego powinna sprawdzić go osoba upoważniona (dokumentacja pisemna). Personel fachowy musi raz w roku kontrolować urządzenie i potwierdzić na piśmie wyniki kontroli. Okiennego zabezpieczenia przed upadkiem nie wolno używać jako punktu zakotwienia dla osobistych systemów uniemożliwiających rozpoczęcie spadania (zagrożenie życia)! Po drążkach teleskopowych nie wolno w żadnym wypadku wchodzić. Zabrania się opierania drabin. Zabrania się zawieszania narzędzi lub środków pracy. Poręczy zabezpieczających okno nie wolno używać jako zabezpieczenia przed dostępem dzieci. Poręczy zabezpieczających okno nie wolno używać jako osobistej pomocy do opierania się przy podciąganiu lub opuszczaniu na linie rusztowań, materiałów budowlanych i środków czyszczących. Urządzenia INNOTECH FAS zostały zaprojektowane do zabezpieczenia osób i nie wolno używać ich do innych celów. Do całego urządzenia zabezpieczającego nie wolno wprowadzać żadnych zmian. W razie uszkodzenia lub wadliwego funkcjonowania poręczy zabezpieczających okno należy natychmiast wycofać je z użytkowania. W przypadku przekazania systemu bezpieczeństwa zewnętrznemu zleceniobiorcy obowiązują pisemne instrukcje montażu i użytkowania. Strona 2 z 6 Wydanie INNOTECH FSG 01-05

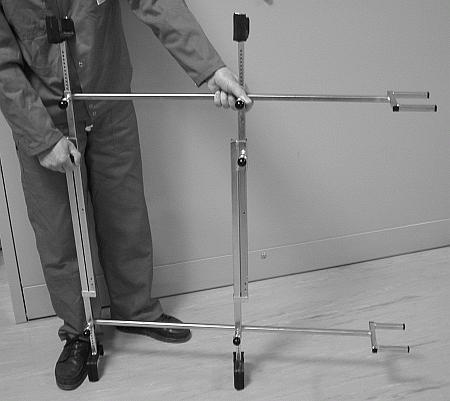

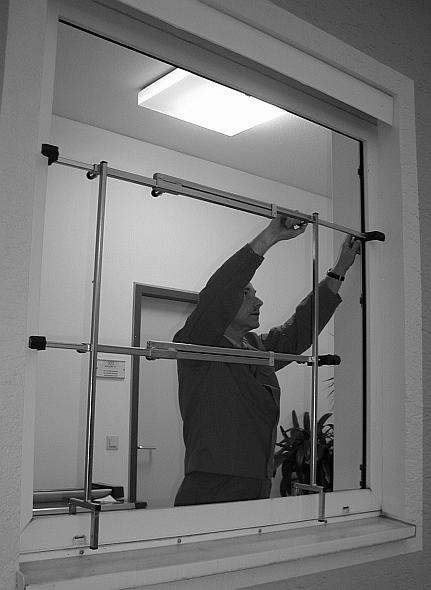

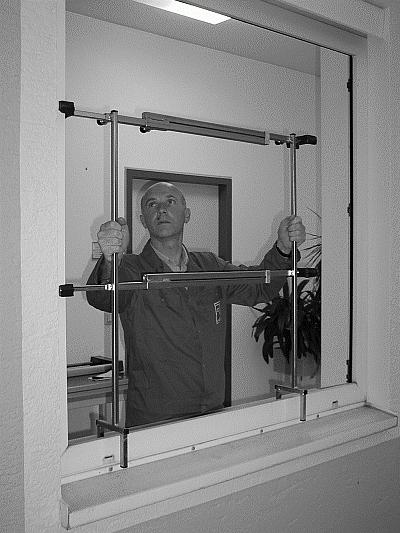

3 INNOTECH FSG FUNKCJA Okienne zabezpieczenie przed upadkiem zawiera teleskopową poręcz. Można ryglować ją na różnych długościach i składa się z 4 profili typu U mocowanych do ościeżnicy okiennej. Podczas pracy przy otwartych oknach osoby mogą być zabezpieczone przed upadkiem na zewnątrz zgodnie z obowiązującymi przepisami. NASTAWIENIE - TYLKO DLA FSG 01 I FSG 02 Nastawienie wykonuje się z ramą podstawową. To nastawienie powinno wynosić w przybliżeniu ŚWIATŁO OKNA MINUS 25 cm. Po wyciągnięciu sworznia blokady można ramę podstawową i wysuwane klamry przesuwać w różne położenia. Ryglowanie następuje przez naprężone sworznie. X Y NASTAWIENIE WSTĘPNE: PORADA: W celu nastawienia wstępnego poręcze należy obrócić o 90 i ostrożnie postawić na podłożu. Wyciągać na zmianę sworznie blokujące X i Y, teraz nastawić ramę podstawową na światło okna minus cm. WAŻNE: Należy upewnić się, czy wszystkie sworznie są pewnie zatrzaśnięte! MONTAŻ - DLA FSG 01 DO FSG 05 A B MONTAŻ: Nastawioną wstępnie poręcz zabezpieczającą okno ustawia się profilem typu U dopasowanym do ościeżnicy na płycie parapetowej 1 i 2. Pionowa ościeżnica okienna objęta jest najpierw z jednej strony wysuwanymi klamrami A i B. 1 2 Szerokość ramy maksymalnie 90mm. Przykrycie A C Po wyciągnięciu przeciwległych klamer C i D na maksymalną szerokość okna następuje ryglowanie, poręcz jest skutecznie osadzona w ościeżnicy. KONTROLA: B D Przesuwając w poziomie należy upewnić się, czy wszystkie sworznie są niezawodnie zatrzaśnięte. Poręcz zabezpieczająca okno może przesuwać się w poziomie maksymalnie 8-9 mm. DEMONTAŻ NASTEPUJE W ODWROTNEJ KOLEJNOŚCI. Strona 3 z 6 Wydanie INNOTECH FSG 01-05

4 INNOTECH FSG NORMY, KRYTERIA KONTROLI Poręcz zabezpieczająca okno jako zbiorcze zabezpieczenie boczne (bariera ochronna) przed upadkiem na zewnątrz kontroluje się zgodnie z normą EN HD 1000/ÖNORM B 4007/ASchG/AAV. Obciążenie kontrolne wg EN HD 1000 (obciążenie pojedyncze 0,3 kn przy ugięciu elastycznym 35 mm i obciążenie pojedyncze 1,25 kn przy ugięciu plastycznym nie może powodować pęknięcia lub obluzowania ani przesunięcia w planowanej osi więcej niż 200 mm w każdym punkcie). MIEJSCE PRACY Poręcz zabezpieczająca musi od miejsca pracy zapewnić zawsze 1 metr wysokości ochronnej. Jeśli do czyszczenia (wysokie okna) konieczne jest przekroczenie tej wysokości zabezpieczenia, należy bezwzględnie wybrać inny lub dodatkowy system zabezpieczający. ZAKRES REGULACJI FSG 01 od 400 mm 910 mm FSG 02 od 770 mm 1720 mm CIĘŻAR 5,2 kg 6,9 kg Zakres regulacji FSG 03 od 490 mm 730 mm FSG 04 od 700 mm 1160 mm FSG 05 od 1100 mm 1570 mm 2,9 kg 3,9 kg 4,9 kg KONSERWACJA Wszystkie ruchome części należy smarować bezkwasowym smarem stałym zależnie od potrzeb, jednak przynajmniej raz w roku. Poręcz zabezpieczającą okno należy przed każdym użyciem sprawdzić, czy nie ma widocznych uszkodzeń. MAGAZYNOWANIE Poręcz zabezpieczającą okno należy zawsze przechowywać w warunkach suchych. SPRZEDAŻ: INNOTECH Arbeitsschutz GmbH A-4694 Ohlsdorf, Ehrendorf 4 Strona 4 z 6 Wydanie INNOTECH FSG 01-05

5 PROTOKÓŁ KONTROLI STRONA 1/2 PORĘCZ ZABEZPIECZAJĄCA OKNO / ZABEZPIECZENIE PRZED WYPADNIĘCIEM PRZEZ OKNO (FSG / FAS) NUMER ZLECENIA: PROJEKT: PRODUKT: Numer serii (Oznaczenie typu FSG / FAS) ROCZNA KONTROLA SYSTEMU WYKONANA W DNIU: ZLECENIODAWCA: Referent: Adres firmy: ZLECENIOBIORCA: Referent: Adres firmy: PUNKTY KONTROLI: sprawdzono i są w porządku! STWIERDZONE WADY: (Opis wad / środki) KONTROLA OGÓLNA: instrukcja montażu i użytkowania brak zniekształceń brak korozji oznaczenie dobrze czytelne (naklejka, numer serii) brak odkształcenia wysunięć (listwy blokujące) łatwy ruch wysunięć (w przypadku FAS z napięciem sprężynowym) zaślepki ochronne dostępne i są w porządku kabłąk prowadzący (aluminiowy) dostępny, brak odkształceń, dobre osadzenie (nity) (dotyczy tylko FSG 02-05) Strona 5 z 6 Wydanie INNOTECH FSG 01-05

6 PROTOKÓŁ KONTROLI STRONA 2/2 PORĘCZ ZABEZPIECZAJĄCA OKNO / ZABEZPIECZENIE PRZED WYPADNIĘCIEM PRZEZ OKNO (FSG / FAS) PUNKTY KONTROLI: sprawdzono i są w porządku! STWIERDZONE WADY: (Opis wad / środki) KONTROLA SWORZNI BLOKUJĄCYCH brak zniekształceń zapewniona lekka praca sworzni blokujących samoczynne zatrzaśnięcie sworzni blokujących pod napięciem sprężynowym Wynik odbioru: Urządzenie zabezpieczające jest zgodne z instrukcją montażu i użytkowania producenta i aktualnym stanem wiedzy technicznej. Potwierdza się niezawodność techniczną pod względem bezpieczeństwa. Uwagi: Nazwisko: Zleceniodawca Sprawdzenie: Zleceniobiorca (osoba kompetentna, zaznajomiona z systemem bezpieczeństwa) Data, stempel firmy, podpis Data, stempel firmy, podpis Strona 6 z 6 Wydanie INNOTECH FSG 01-05
