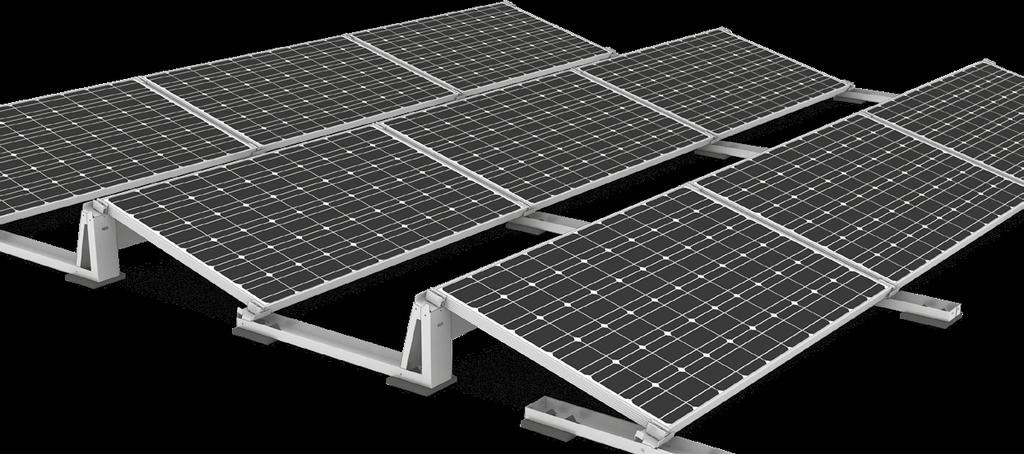

1 Systemy montażowe do modułów fotowoltaicznych INSTRUKCJA MONTAŻU System S-Rock

2 Spis treści TTPrzegląd narzędzi 3 TTOgólne wskazówki dotyczące bezpieczeństwa 4 TTObowiązujące zasady 5 TTElementy składowe 6 TTSchematy montażu 8 TTMontaż 9 TTUwagi 13 SPRAWDZONA JAKOŚĆ LICZNE CERT YFIKAT Y K2 Systems to bezpieczne systemy połączeniowe, najwyższa jakość i precyzja. Nasi klienci i partnerzy doskonale o tym wiedzą. Nasze kompetencje i produkty zostały sprawdzone i potwierdzone stosownymi certyfikatami przez niezależne instytucje. Uzyskane przez nas certyfikaty dotyczące jakości i produktów są dostępne pod adresem: 2

3 Przegląd narzędzi 6 mm 7 mm 6 mm 6-30 Nm (4,5-22,2 lb-ft) 6 mm 3,0 m 6,0 m 3

4 Ogólne wskazówki dotyczące bezpieczeństwa Informujemy o konieczności przestrzegania naszych ogólnych wskazówek dotyczących montażu. Są one dostępne pod adresem: TTMontaż i obsługa urządzeń mogą być wykonywane wyłącznie przez wykwalifikowanych i odpowiednio przeszkolonych monterów. TTPrzed montażem należy sprawdzić czy produkt spełnia wymogi dotyczące obciążenia statycznego w miejscu montażu. W przypadku systemów dachowych, należy zawsze sprawdzić nośność dachu. TTNależy przestrzegać krajowych oraz lokalnych przepisów budowlanych oraz wymogów w zakresie ochrony środowiska. TTNależy przestrzegać przepisów BHP oraz wszelkich obowiązujących norm i wytycznych dotyczących zapobieganiu wypadkom: Należy stosować odpowiednie wyposażenie ochrony indywidualnej, takie jak hełmy, obuwie oraz rękawice ochronne. Przy pracach na dachu należy przestrzegać przepisów dotyczących robót dachowych, oraz stosować środki ochrony zabezpieczające przed upadkiem z wysokości jeśli wysokość okapu przekracza 3 m. Na każdym etapie montażu wymagana jest obecność conajmniej dwóch osób, celem zapewnienia szybkiej pomocy w razie ewentualnego wypadku. TTSystemy K2 są nieustannie rozwijane i udoskonalane, co może powodować zmiany w procesie montażu. Przed rozpoczęciem prac montażowych należy odwiedzić naszą stronę internetową -information celem uzyskania aktualnych instrukcji. Na życzenie klienta możemy także przesłać aktualną wersję. TTNależy przestrzegać instrukcji montażu dostarczonych przez producenta modułów. TTWyrównanie potencjałów/ uziemienie pomiędzy poszczególnymi częściami należy wykonać zgodnie z normami krajowymi oraz przestrzegając krajowych praw i przepisów. TTCo najmniej jeden egzemplarz instrukcji montażu powinien być dostępny w miejscu montażu przez cały czas trwania montażu. TTK2 nie ponosi odpowiedzialności prawnej za żadne wady lub szkody powstałe w wyniku niestosowania się do ogólnych wskazówek dotyczących bezpieczeństwa oraz nieprzestrzegania instrukcji montażu a także na skutek niezastosowania wszystkich elementów składowych. Nie ponosimy odpowiedzialności prawnej za żadne szkody powstałe w wyniku zastosowania części pochodzących od innych producentów. W takich przypadkach odpowiedzialność z tytułu rękojmi jest wyłączona. TTStosuje się przepisy prawa Niemiec z wyłączeniem Konwencji Narodów Zjednoczonych o umowach międzynarodowej sprzedaży towarów. Właściwość miejscową ma sąd w Stuttgarcie. Zastosowanie mają nasze Ogólne Zasady Prowadzenia Działalności (General Terms of Business). TTStosowanie się do wszystkich wskazówek dotyczących bezpieczeństwa i prawidłowy montaż systemu uprawniają do uzyskania 12-letniej gwarancji! Zalecamy zapoznanie się z naszymi warunkami gwarancji dostępnymi pod adresem: Możemy również przesłać te informacje na życzenie. TTDemontaż systemu przebiega według kolejnych etapów montażu wykonywanych w odwrotnej kolejności. T T Elementy K2 wykonane ze stali nierdzewnej są dostępne w różnych klasach odporności na korozję. Należy zawsze dokładnie sprawdzić dopuszczalne obciążenie korozyjne każdego elementu lub konstrukcji. 4

5 Obowiązujące zasady System S-Rock 15 można zamontować przy zastosowaniu poniższych warunków. Prosimy ustalić czy producent zezwala na wykonanie zacisków na krótszej stronie. W celu uzyskania listy modułów prosimy skontaktować się z opiekunem klienta lub odwiedzić stronę internetową WYMOGI DOTYCZĄCE DACHU TTSystem może być montowany na wszystkich dachach płaskich o podłożu odpornym na nacisk oraz nachyleniu do 5. TTPowierzchnia dachu musi być czysta i sucha. Należy wyrównać lub usunąć nierówności dachu jeżeli występują. TTNależy na miejscu określić współczynnik tarcia dachu. Patrz wideo WYMOGI STATYCZNE TTWystarczająca nośność dachu oraz odporność na nacisk warstwy izolacyjnej. TTModuły z ramą o wysokości ramy równej mm. TTDopuszczalne wymiary modułu: długość mm, szerokość mm i szerokość krawędzi u podstawy ramy modułu do 35 mm WAŻNE INSTRUKCJE DOTYCZĄCE MONTAŻU TTNależy przestrzegać ogólnych norm i przepisów dotyczących ochrony odgromowej obowiązujących w miejscu montażu. Zalecamy konsultację ze specjalistą w celu stworzenia planu instalacji odgromowej (w razie konieczności należy skorzystać z zacisku do instalacji odgromowej). TTProjekt balastu uwzględnia czynniki zewnętrzne oddziałujące na system jedynie w ograniczonym zakresie. Przykładowo, czynniki takie jak nierówność, wydłużenie termiczne, mech, gromadzenie się wody oraz starzenie się powłoki, choć w pewnych okolicznościach mogą doprowadzić do przemieszczenia się systemu, nie mogą być brane pod uwagę. Zalecamy sprawdzenie czy system wymaga dodatkowego mocowania mechanicznego, gdyż oddziaływanie takich czynników może być większe w przypadku dachów spadzistych. TTKąt podparcia systemu S-Rock wynosi 15. TTW celu zastosowania tego system należy zamontować co najmniej dwa moduły niesąsiadująco. TTPrzy planowaniu systemu nie należy przekraczać maksymalnego rozmiaru bloków modułów 8x8 (rozdzielenie termiczne). TTMoment dociskowy dla wszystkich zacisków modułów wynosi 14 Nm. TTW przypadku wystąpienia sytuacji wyjątkowych (takich jak burze, silne opady deszczu, trzęsienia ziemi, itp.) system powinien zostać sprawdzony przez specjalistę. Należy wymienić wszelkie elementy na których oględziny wykażą uszkodzenia lub odkształcenia plastyczne (np. w okolicach zacisków modułów). TTNależy przestrzegać zaleceń producenta modułów dotyczących umiejscowienia zacisków oraz montażu modułów (patrz: instrukcje producenta modułów). Należy sprawdzić, czy istnieje zezwolenie producenta na umieszczanie zacisków w rogach. TTNależy sprawdzić zgodność maty ochronnej budowlanej z pokryciem dachu. 5

6 Elementy / S-Rock Front 15 S-Rock 15 / S-Rock 15 Short S-Rock End 15 6

7 Windbreaker ( ) / / Mata ochronna budowlana (również powlekana aluminium) OPCJONALNIE MiniClamp EC mm Aluminium niepowlekane/anodowane na kolor czarny Wkręt do cienkich blach z podkładką uszczelniającą Uchwyt kablowy Omega T-Tray Set 7

8 15 15 Schematy montażu S-ROCK 15 Rozstaw rzędów (około mm) Szerokość modułu ( mm) S-ROCK 15 SHORT Rozstaw rzędów (około mm) Szerokość modułu ( mm)

9 Montaż 1 2! Max. 8 8! 700mm 700mm 9

10 3 A B A B 4!! 14 Nm! 10

11 5 6 11

12 7 A C B A > 12 kg B > 68 kg! C > 74 kg 8 12

13 Uwagi 13

14 Uwagi 14

15 15

16 Systemy montażowe do modułów fotowoltaicznych DZIĘKUJEMY ZA WYBÓR SYSTEMU MONTAŻOWEGO K2. Systemy K2 Systems są szybkie i łatwe w montażu. Mamy nadzieję, że nasze instrukcje okazały się pomocne. W razie jakichkolwiek pytań lub sugestii dotyczących usprawnień prosimy o kontakt. Dane kontaktowe: TTwww.k2-systems.com/en/contact TTInfolinia Serwisowa: +49 (0) Stosuje się przepisy prawa Niemiec z wyłączeniem Konwencji Narodów Zjednoczonych o umowach międzynarodowej sprzedaży towarów. Właściwość miejscową ma sąd w Stuttgarcie. Zastosowanie mają nasze Ogólne Zasady Prowadzenia Działalności (General Terms of Business). Do wglądu na stronie: K2 Systems GmbH Industriestraße Renningen Germany Tel. +49 (0) info@k2-systems.com S-Rock Assembly PL V Mogą ulec zmianie Zdjęcia produktów są ilustracyjne i mogą różnić się od oryginału.
