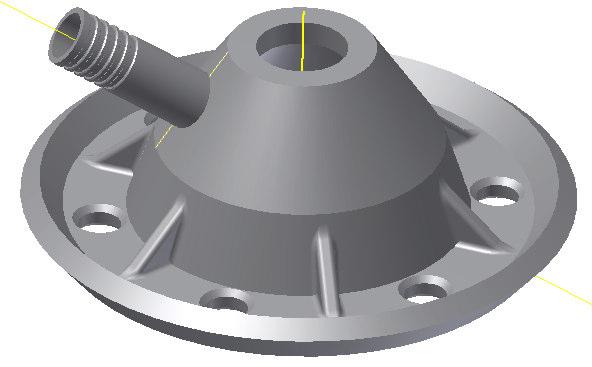

1 Pokrywka Rysunek 1. Projekt - wynik końcowy Projekt rozpoczynamy od narysowania zamkniętego szkicu. 1. Narysujemy i zwymiarujmy linię łamaną jako część szkicu (nie zamknięty), rys. 2. Uwaga: a) Dodajmy linię konstrukcyjną, osiową pokrywającą się z osią Z (proszę zwracać uwagę na to by podczas rysowania pojawił się więz zgodności lub nadać go po narysowaniu linii). b) Zapewnijmy (wymiarem lub więzem) aby pozioma część linii szkicu leżała na linii konstrukcyjnej pokrywającej się z osią X Rysunek 2. Pierwsza linia łamana szkicu 2. Posługując się konstrukcją Odsuń tworzymy drugi fragment odsunięty od pierwszego szkicu, dodajemy dwie linie zamykające szkic i kończymy wymiarowanie, rys. 3. Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 1

2 Rysunek 3. Odsunięcie i uzupełnienie szkicu o wymiar "5" oraz tak aby tworzył obszar zamknięty Wykonujemy konstrukcję Obrót, rys. 4. Rysunek 4. Obrót Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 2

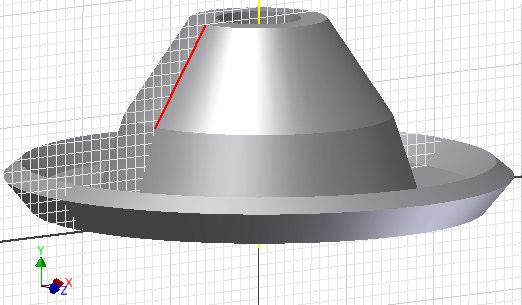

3 Rysowanie walca pod kątem Projekt składa się z powierzchni stożkowych. Należy utworzyć walec, którego oś będzie prostopadła do tworzącej stożka pokazanego na rys.. 5. Rysunek 5 1. Wykonamy szkic na płaszczyźnie XY(przechodzącej przez oś Y, która jest osią obrotu bryły), poprzez konstrukcję Rzutowania elementu utworzymy na niej linię tworzącą stożka, rys. 6. Utworzony szkic posiada tylko jeden element tworzącą stożka. Zamykamy szkic. Uwaga: Uzyskany rzut tworzącej może mieć atrybut Konstrukcja wtedy nie będzie widoczny na rysunku modelu. Rysunek 6. Utworzenie pomocniczej tworzącej stożka poprzez operację Rzutuj element 2. Przez tę tworzącą prowadzimy płaszczyznę styczną do powierzchni stożka, rys. 7. Aby wykonać operację Płaszczyzna > Styczna do powierzchni przechodząca przez krawędź. (kilkamy (1) powierzchnię stożka, (2) tworzącą) Rysunek 7. Płaszczyzna styczna przechodząca przez krawędź Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 3

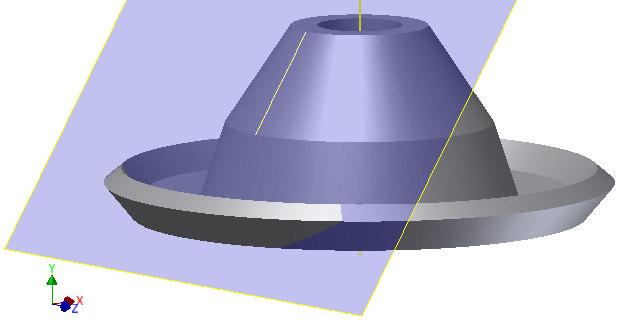

4 3. Tworzymy nową płaszczyznę, równoległą do płaszczyzny stycznej i odsuniętą od niej o 25 mm, rys. 8. Wybieramy z menu: Płaszczyzna -> Odsunięcie od płaszczyzny, klikamy płaszczyznę styczną, a następnie przytrzymując nadal lewy klawisz myszy odciągamy płaszczyznę styczną na zewnątrz do uzyskania wymaganej odległości, lub wpisujemy minus 25. Rysunek 8. Płaszczyzna równoległa do istniejącej płaszczyzny Płaszczyznę styczną, aby nie zaciemniała rysunku, możemy ukryć. W tym celu klikamy ją prawym klawiszem myszy i w kontekstowym menu usuwamy zaznaczenie przy opcji Widoczność, rys. 9, Rysunek 9. Ukrycie płaszczyzny Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 4

5 4. Na dodanej płaszczyźnie równoległej rysujemy okrąg (φ10) i wyciągamy go Do następnego, rys. 10. Rysunek 10. Dodanie walca 5. W uzyskanym walcu wykonujemy otwór przelotowy (φ8), rysując szkic okręgu na płaszczyźnie podstawy walca i wyciągamy do następnego, rys. 10. Uwaga. Aby otwórz był współśrodkowy z okręgiem podstawy walca wykonamy rzut okręgu podstawy walca na płaszczyznę szkicu i zapewnimy więz zgodności środka rzutu ze środkiem okręgu otworu. Rysunek 11. Wykonanie otworu: rzut okręgu odniesienia, szkic i wyciągnięcie Płaszczyznę pomocniczą możemy ukryć, aby nie zaciemniała rysunku. Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 5

6 Wykonanie 6 żeber Wykonamy jedno żebro i powielimy go szykiem kołowym. Uwaga: Żebro powinno znajdować się w płaszczyźnie nachylonej pod kątem 30 o do płaszczyzny XY, obróconej wokół osi Y. Aby utworzyć płaszczyznę szkicu żebra wybieramy z menu: Płaszczyzna -> Kąt do płaszczyzny wokół krawędzi, następnie wskazujemy (1) płaszczyznę XY, (2) oś Y (rys. 10a uzyskujemy nową płaszczyznę prostopadłą do pł. XY) i w polu tekstowym wpisujemy 30 stopni (rys. 10b) Rysunek 12. Tworzenie płaszczyzny, na której zaprojektujemy żebro Na dodanej płaszczyźnie szkicujemy żebro, rys. 13. Aby mieć punkty odniesienia dla zwymiarowania żebra wykonamy rzuty przekroju bryły na płaszczyznę szkicu. Uwaga: dla ułatwienia rysowania, część bryły znajdującej się przed płaszczyzną szkicu możemy odrzucić wciskając klawisz F7. Rysunek 13. Szkic żebra - widoczne rzutu pomocnicze Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 6

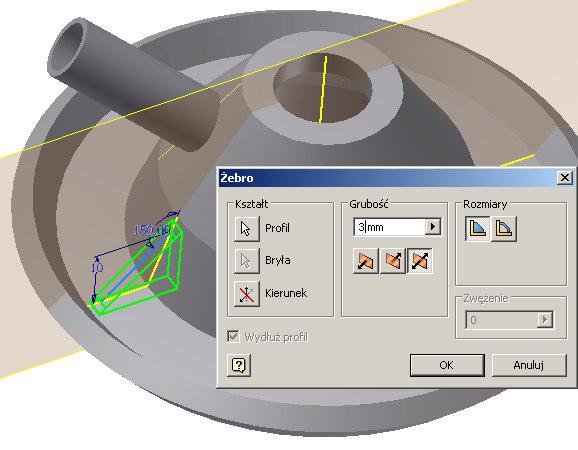

7 Wykonanie pierwszego żebra Rysunek 14. Żebro grubość 3 mm Rysunek 15. Zaokrąglamy żebro promieniami 5 i 3 mm Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 7

8 Powielanie żebra szykiem Rysunek 16. Powielenie żebra wraz z zaokrągleniami Wykonanie otworów Aby otwór znajdował się w określonym położeniu rysujemy dwie pomocnicze linie konstrukcyjne jedna pokrywającą się z osią X drugą pod dowolnym kątem, a wymiarem kątowym określamy jej dokładne położenie. Rysujemy też okrąg konstrukcyjny o średnicy φ65 Rysunek 17. Prosta konstrukcyjna i okrąg konstrukcyjny - pomocniczy do utworzenia otworu Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 8

9 Rysunek 18. Wykonajmy otwór f7 z obustronnymi fazami 1 mm Rysunek 19. Otwór powielmy szykiem (6 elementów) Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 9

10 Na walcu wykonajmy 6 prostokątnych nacięć Wykonamy je wycinając prostokątem (rysowanym liniami na pł. XY) rowek (rys. 20) i powielając go szykiem. Rysunek 20. Szkic do wykonania rowka. Proszę zwrócić uwagę, że aby jednoznacznie określić położenie rowka jako elementy odniesienia wykonamy rzuty krawędzi walca na płaszczyznę szkicu. Wycięcie poprzez obrót Aby wykonać wycięcie poprzez obrót potrzebujemy nie tylko profilu, ale także osi. Dodajmy zatem oś wybierając z menu opcję Oś konstrukcyjna i wskazując powierzchnię walca. Uwaga Przy takiej kolejności kreowania obiektów (najpierw szkic, potem oś) Inventor nie wykona wycięcia poprzez obrót. Aby można było wykonać taką konstrukcję oś musi zostać wykreowana przed szkicem. Należy zatem przesunąć na drzewie modelu oś przed szkic, rys. 21. Potem możemy wykonać wycięcie poprzez obrót, rys. 22. Rysunek 21. Przesuwamy oś przed szkic Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 10

11 Rysunek 22. Powielenie rowka (z fazami) szykiem Copyright 2012 mgr inż. Janusz Bonarowski, wg pomysłu mgr inż. Bogusława Kozickiego 11
