RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z KOMINEM W 3D

Wielkość: px
Rozpocząć pokaz od strony:

Download "RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z KOMINEM W 3D"

Transkrypt

1 Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska Zakład Informacji Przestrzennej Inżynieria Środowiska RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA Rok akad. 2011/2012 Semestr zimowy Prowadzący Dr inż. Elżbieta Rudczyk-Malijewska Białystok, 2011/2012 1

2 1. Przed przystąpieniem do narysowania domku 3D z kominem należy utworzyć odpowiednie warstwy, w których wykonamy kolejne etapy naszego rysunku. Tworzymy 6 warstw o nazwach : 1dom2d, 2dom3d, 3komin2d, 4komin3d, 5dach 6opis Warstwy tworzymy w sposób następujacy: 1. Wybieramy w menu Format > Menedżer warstw programu AutoCAD Mechanical lub klikamy na pasku narzędzi ikonkę. Otwieramy menadżer warstw Klikam Opcję: Nowa warstwa. W kolumnie Nazwa, wpisuję: 1dom2d. W kolumnie Kolor, klikam wybierając kolor warstwy, tak, aby kolory się nie powtarzały. Te polecenie wykonuję 6 razy. Jako nazwy wpisując kolejno: 2dom3d, 3komin2d, 4komin3d, 5dach, 6 opis zmieniając także kolory poszczególnych warstw. Przed rozpoczęciem rysowania musimy włączyć tryb orto (rysowania linii równoległych i prostopadłych klikamy na klawiaturze F8. Rysujemy podstawę domku w 2d Zmieniamy warstwę na 1dom2d klikając w okienku warstw na nazwę tej warstwy. Wybieramy opcję Rysuj > Linia., podając jako pierwszy punkt, punkt o współrzędnych 500,500: wpisujemy z klawiatury 500,500 Enter > Następnie od tego punktu rysujemy linię o długości 1000 (długość domku) w sposób następujący przesuwamy myszką w prawą stronę i wpisujemy z klawiatury 1000 Enter >., następnie przesuwamy myszkę do góry i wpisujemy 900 (szerokość domu) Enter >, przesuwamy myszką w lewą stronę i wpisujemy z klawiatury 1000 Enter > przesuwamy myszkę do dołu i wpisujemy 900 Enter> Enter >. Następnie rysujemy linie środkową podstawy, która jest rzutem kalenicy dachu. Ponownie wybieramy polecenie Rysuj > Linia., wskazując jako pierwszy punkt środkowy boku pionowego o długości 900, przesuwamy myszką w prawą stronę i wpisujemy z klawiatury 1000 Enter > Enter > 2

3 W ten sposób otrzymaliśmy podstawę domu w widoku z góry. Kopiujemy linie zaznaczoną na obrazku- klikamy kopiuj- zaznaczamy linie-wybieramy punkt 3

4 Włączamy warstwe 2dom3D Następnie wybieramy- rysuj polilinia 3D wybieramy punkt początkowy zaznaczony na obrazku czerwonym kółeczkiem. Po zaznaczeniu tego punktu piszemy z klawiatury.xy ENTER ponownie klikamy ten sam punkt po czym piszemy 600 ENTER. Zmieniamy widok Widok widok 3D izometryczny SW 4

5 Po zmianie widoku możemy podziwiać efekty naszych wcześniejszych poczynań. 3. Następnie kopiujemy powstałą linię w trzy pozostałe kąty podstawy domu. Wciskamy kopiuj wybieramy powstałą linię ENTER wybieramy punkt zaznaczony na obrazku: i przenosimy w pozostałe trzy kąty podstawy domu ENTER. 5

6 Poleceniem Polilinią 3D łączymy końce powstałych linii tworząc w ten sposób podstawę dachu. Zmieniamy warstwę na 5komin3D Następnie powtarzamy czynność wcześniejszą Rysuj polilinia3d wybieramy punkt zaznaczony na obrazku niebieskim kółeczkiem piszemy.xy ENTER ponownie klikamy na ten sam punkt piszemy 1200 ENTER. Po wykonaniu powyższych czynności powstaje linia którą kopiujemy w 11 zaznaczonych niebieską kropką miejsc patrz obrazek powyżej: Po kopiowaniu nasz domek powinien wyglądać tak: Zmieniamy warstwę na 2dom3D i łączymy podstawę dachu ze szczytem naszego domku. 6

7 Kopiujemy linie zaznaczone na obrazku kolorem żółtym i zielonym na dach Ucinamy linie z warstwy 3komin 3D zaznaczone na żółto. Teraz nasz domek wygląda tak: Tworzymy komin. Wybieramy Rysuj Polilinia3D. Rysujemy linie o wysokości 300, z zaznaczonych żółtych kółeczek. Następnie łączymy polinią3d punkty, tak aby utworzyć komin (obrazek poniżej). Niektóre linie muszą być 7

8 przerywane, ponieważ ich nie widzimy. Należy także pogrubić ściany komina. Tak wygląda domek po utworzeniu komina. Następnie pokolorujemy dach naszego domku. Klikamy Narzędzia Nowy LUV 3 punkty 8

9 Zaznaczamy 3 punkty. Tak jak na obrazku. 1. Oznaczyliśmy pierwszy punkt 2. Drugi punkt 3.Trzeci punkt Po wykonaniu tych czynności otrzymamy układ współrzędnych (x,y,z) Teraz możemy wypełnić dach kolorem Klikamy Rysuj Wypełnienie kreskowanie wybierz obiekt 9

10 Wybieramy obiekt. Zaznaczamy linie dachu. Patrz linie przerywane rysunek poniżej. Teraz możemy wybierać kolor. Na przykład taki: Klikamy ENTER. Dach wypełni się kolorem. Tak wygląda DOMEK W 3D 10

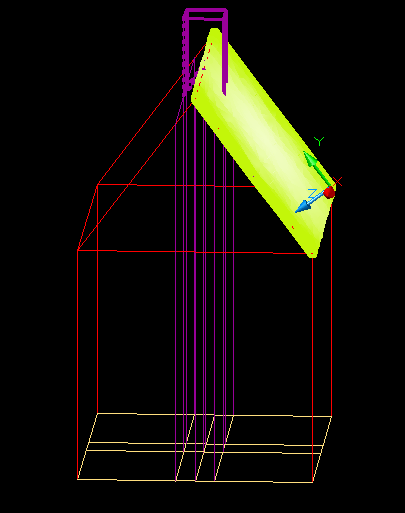

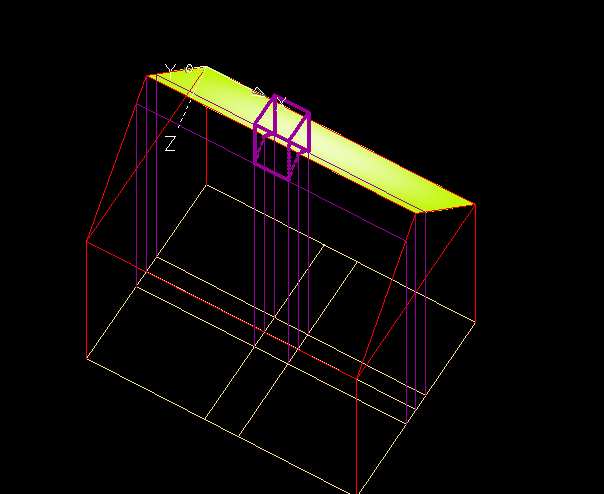

11 Widok całego domku 3D Widok boku domku : Widok z góry: 11

12 Zmieniamy układ współrzędnych na Globalny Narzędzia Nowy LUV Globalny Zmieniamy widok Widok widok 3D Plan Ostatnim etapem wykonania rysunku jest jego podpisanie Zmieniamy warstwę na 6opis Wybieramy polecenie Rysuj > Tekst» Tekst wielowierszowy otwieramy okno tekstowe ustawiamy rodzaj czcionki wysokość tekstu i podpisujemy rysunek Rysunek nr 3 Domek w 3D z kominem Imie i nazwisko grupa PS-. Data. 12

13 Tworzenie domu w 3D Zmieniamy warstwę na 2dom3d następnie wybieramy z paska menu Rysuj -> polilinia3d Polecenie: 3wplinia Wybieramy z menu Zmiana > Wydłu ż, klikamy na utworzoną linię pod domkiem > Enter > następnie klikając na linie skośne dachu oraz szerokości podstawy domku uzyskujemy ich wydłużenie. Uzyskujemy punkty przecięcia przedłużonych linii które musimy ze sobą połączyć wykorzystując polecenie Rysuj -> Linia. 13

14 Następnie wybieramy polecenie Zmiana > Kopiuj, klikamy na linię oznaczoną 1> Enter > klikamy na punkt zaczepienia na szczycie dachu punkt 2 przesuwamy myszką w prawą stronę wpisujemy z klawiatury 50 > Enter > znowu przesuwamy myszką w prawą stronę wpisujemy z klawiatury 150 > Enter > Enter > W ten sposób narysowaliśmy linie drabiny Linie drabiny są zbyt długie należy je uciąć wzdłuż linii 3 Wybieramy polecenie Zmiana > Utnij, klikamy na linię oznaczoną 3> Enter > klikamy na części drabiny, które chcemy uciąć. Następnie przenosimy narysowane linie drabiny do warstwy 2drabina. Najpierw naciskamy klawych ESC następnie klikamy na linie 5 i 6 następnie zmieniamy warstwę na 2drabina naciskamy klawych ESC. Szczebelki w drabinie tworzymy używając funkcji Rysuj > Podziel > zaznaczamy linie wyznaczającą drabinę 5 > Enter > wpisujemy na jaką ilość odcinków ma zostać podzielony zaznaczony odcinek 15 Enter> kolejnie wykonujemy tę samą czynność z drugim odcinkiem 6. Jeśli kolory w warstwie 2drabina i 3kdrabina będą kontrastowe na drabinie będą widoczne punktu podziału. 14

15 Zmieniamy warstwę na 2drabina i poleceniem Rysuj > Linia rysujemy szczeble drabiny łączymy punkty, na które zostały podzielone odcinki tworząc szczebelki drabiny. Wystarczy narysować 3 szczeble, następnie je skopiować. Otrzymujemy rysunek: Następnie rysujemy rzut drabiny na płaszczyznę poziomą najpierw rysujemy linie pionowe od wierzchołka drabiny punkty 7 i 8 do linii środkowej domku polecenie Rysuj > Linia zaczepiamy się w punkcie 7 i ciągniemy linię prostopadle do linii środkowej. Ta sama czynność powtaramy z punktu 8 Wybieramy polecenie Zmiana > Kopiuj po czym klikamy na linię konstrukcji drabiny > Enter > klikamy na prawy górny róg podstawy domku i przeciągamy tę linię w miejsca oznaczone na rysunku nr 2. (czarne kółka) 15

16 Otrzymujemy poniższy rysunek Narysowane bądź skopiowane linie 9,11,12,13,14,15 przenosimy do warstwy 3kdrabina 16

17 Gasimy warstwy 2 drabina i 3kdrabina (naciśnięciu żarówki przy warstwie) i przejściu do warstwy 1dom (naciśnięcie na nazwę warstwy) Domek jest niekompletny Musimy uzupełnić brakujące linie domku. Otrzymujemy Następnie przechodzimy do konstrukcji komina. Zmieniamy warstwę na 5kkomin. 17

18 Wybieramy polecenie Zmiana > Kopiuj, klikamy na linię oznaczoną 1> Enter > klikamy na punkt środkowy 2 przesuwamy myszką w lewą stronę wpisujemy z klawiatury 450 > Enter > znowu przesuwamy myszką w lewą stronę wpisujemy z klawiatury 550 > Enter > Enter > W ten sposób narysowaliśmy dwie linie komina na podstawie domku, brakuje jeszcze dwóch linii poziomych. Korzystamy z polecenia Zmiana > 0dsuń Najpierw określamy odległość odsunięcia wynosi ona 50 Enter> nastepnie klikamy myszką na linie środkowa 4 i drugi raz klikamy powyżej tej linii. Znowu klikamy myszką na linie środkowa 4 i drugi raz klikamy poniżej tej linii. Uzyskując rysunek 18

19 Aby wydłużyć zbyt krótkie i uciąć zbyt długie linie konstrukcyjne korzystamy z polecenia Zmiana > Wydłuż, Pokazujemy granice do których chcemy wydłużać lub ucinać linie są to linia 1 i 6 krawędzie domku Enter> następnie klikamy na linie do wydłużenia, później trzymając wciśnięty klawisz Shift pokazujemy kawałki do ucięcia Enter>. Otrzymujemy rysunek Za pomocą komendy Zmiana > Kopiuj pokazanych na rysunku kopiujemy pionowa linię 1 pokazując jako punkt bazowy punkt 2 w 10 miejsc 19

20 Wszystkie narysowane linie przenosimy do warstwy 5kkomin Łączymy linie na dachu 20

21 Aby narysować linią pogrubiona rozwiązanie wybieramy polecenie Rysuj > Polilinia klikamy myszką na pierwszy punkt komina następnie z klawiatury wpisujemy s Enter> 10 Enter> 10 Enter> i do koncz rysujemy linie widoczne komina. Następnie zmieniamy rodzaj linii na linię przerywana i znowu korzystając z polecenia Rysuj > Polilinia tylną niewidoczna część komina otrzymując rysujemy 21

22 Ostatnim etapem wykonania rysunku jest jego podpisanie Zmieniamy warstwę na 6opis Wybieramy polecenie Rysuj > Tekst» Tekst wielowierszowy otwieramy okno tekstowe ustawiamy rodzaj czcionki wysokość tekstu i podpisujemy rysunek Rysunek nr 2 Domek w 2D z drabina i Kominem Imie i nazwisko grupa PS-. Data. Ostatecznie rysunek powinien wyglądać następująco 22

23 Przed zapisaniem rysunku sprawdzamy czy w poszczególnych warstwach znajdują się odpowiednie linie w warstwie 0 W warstwie 1dom w warstwie 2drabina W warstwie 3kdrabina 23

24 w warstwie 4komin W warstwie 5kkomin Rysunek w warstwie 6opis Rysunek nr 2 Domek w 2D z kominem i drabiną Imie i nazwisko grupa Ps-... Data... Jeśli wszystko się zgadza włączamy wszystkie warstwy i zapisujemy gotowy rysunek na swój nośnik danych. 24
